Introdução
dLive é um sistema de mixagem digital distribuído que oferece uma solução exclusivamente flexível para qualquer aplicação de sonorização ao vivo. Ele separa o motor de mixagem da superfície de controle, colocando o áudio e o processamento onde são necessários, e oferecendo uma série de possibilidades de controle e rede de áudio. Consulte o site da Allen & Heath para saber mais sobre o dLive.

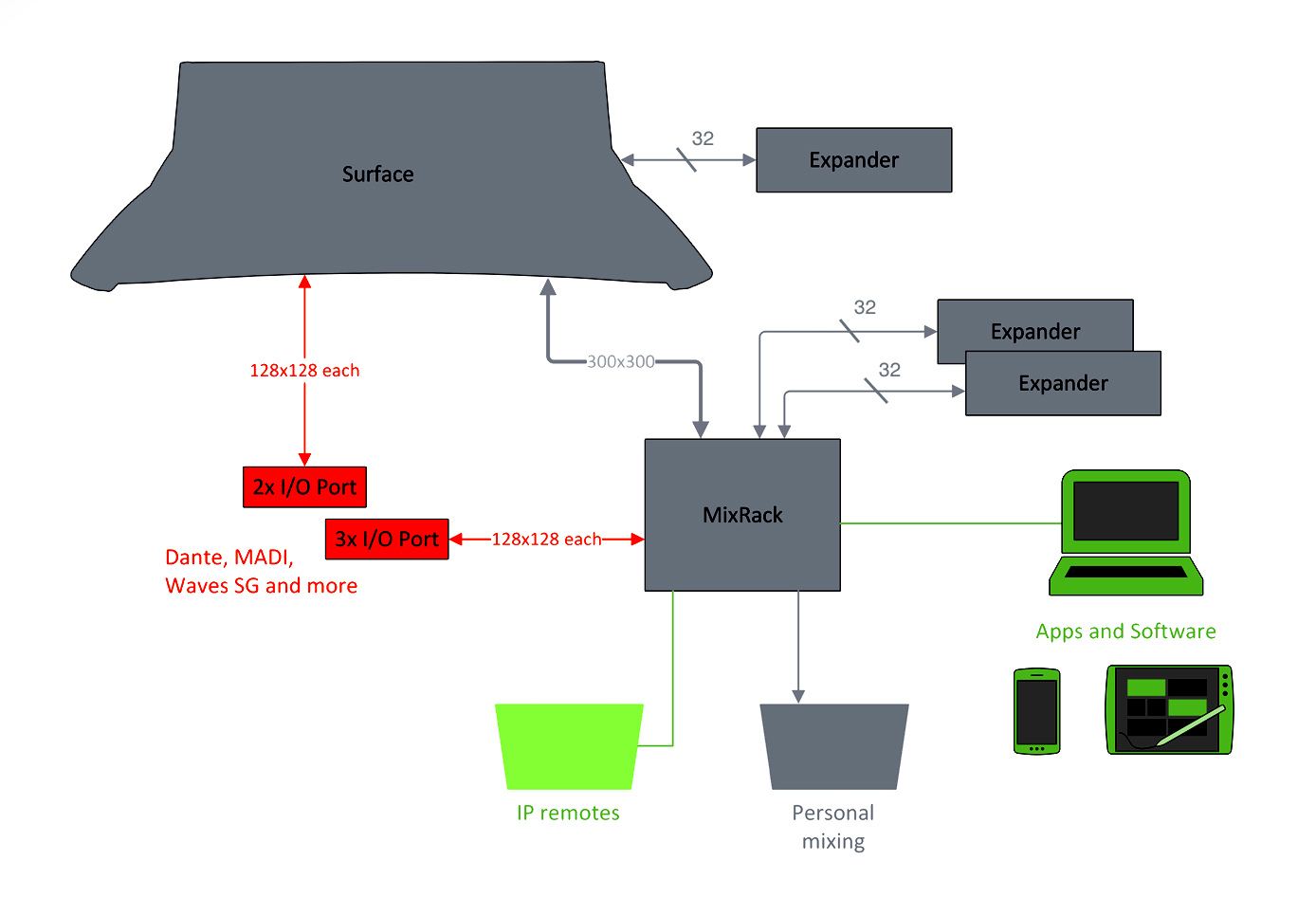

O MixRack é o coração de qualquer sistema dLive. Ele abriga o núcleo de processamento XCVI completo com áudio I/O, portas de controle e de rede de áudio. Normalmente é conectado a uma Surface dLive, mas também pode ser controlado ao mesmo tempo ou até mesmo sem uma Surface usando um laptop ou iPad, controles remotos Allen & Heath IP ou controladores de terceiros via TCP/IP. O sistema pode ser expandido adicionando até 3 racks modulares DX32, e é compatível com o sistema de mixagem pessoal ME.
dLive MixRacks
Existem 3 tamanhos de dLive MixRack disponíveis. Todos possuem o mesmo motor de mixagem e diferem apenas no número de I/O analógicos. Todos os modelos podem operar com os 128 canais completos adicionando expansores DX ou roteando fontes digitais.
Destaques das funcionalidades do dLive MixRack:
- XCVI núcleo FPGA 160x64
- Taxa de amostragem de 96kHz, acumulador de 96 bits
- Líder de classe, latência ultrabaixa de 0,7ms
- 128 Canais de Entrada com processamento completo
- 64 Saídas de Mix com processamento completo
- DEEP plugins de canal de processamento embarcado
- Arquitetura de 64 barramentos configuráveis (grupo, FX, aux, matriz, main)
- Modo main LR, LCR e até 5.1
- 16 RackFX com retornos estéreo dedicados
- Múltiplos PFLs
- 16 DCAs
- Gerador de sinal integrado, RTA e espectrograma
- Fonte de alimentação dupla redundante, hot swappable
- Painel frontal nivelado com ventoinha ultrassilenciosa
- Design de orelhas de rack reversíveis
|
DM32
|
|
|
DM48
|
|
|
DM64
|
Instalando o MixRack
Uso em superfície
O MixRack pode ser operado como uma unidade independente para operação em prateleira ou no chão. Verifique se os pés plásticos estão instalados. Assegure fluxo de ar adequado ao redor da unidade. Ela não deve ser coberta de nenhuma forma. Sempre coloque a unidade em uma superfície firme e plana, longe de móveis macios ou carpetes.
Montagem em rack e cases de transporte
Os modelos DM32, DM48 e DM64 são projetados como unidades para montagem em rack de 19 polegadas e ocupam respectivamente 7U, 8U e 10U de espaço no rack. Os pés plásticos podem precisar ser removidos antes da montagem em rack; guarde-os para uso futuro.
Para locação, turnês e outros usos portáteis, recomendamos o uso de um case de transporte profissional com estrutura interna de rack montada com amortecimento.
ⓘ Assegure a convecção natural do fluxo de ar ao redor da unidade permitindo boa ventilação abaixo, na frente e atrás da unidade. Equipamentos de rack conhecidos por produzirem uma quantidade significativa de calor não devem ser montados diretamente abaixo da unidade. A convecção forçada por meio de uma bandeja de ventoinha montada no rack pode ser desejável em situações onde o espaço é restrito e a temperatura ambiente é alta.
Orelhas de rack
MixRack com 3 parafusos cada, conforme indicado abaixo. Remova esses parafusos usando uma chave de fenda Pozidriv para remover ou reposicionar as orelhas de rack.
- Montagem alternativa das orelhas de rack no painel frontal
Painel Traseiro
-
Entradas Mic/Line - Preamps recallables para sinais balanceados ou desbalanceados de microfone e linha. Ganho, Pad e 48V são controlados digitalmente no pré-amplificador.
O indicador PP acende quando a tensão de phantom power é detectada no conector, seja de fonte interna ou externa.
Qualquer conector pode ser roteado para qualquer Canal de Entrada usando a tela I/O ou Processamento / Preamp.
-
Saídas Line – Saídas balanceadas XLR de nível de linha. Nível nominal +4dBu. As saídas são protegidas por relé para evitar estalos ao ligar ou desligar.
Os sinais podem ser roteados para qualquer conector de saída usando a tela I/O.
-
Portas I/O – 3x portas de interface de áudio com 128x128 canais cada, atribuídas independentemente. Instale um dos cartões de opção disponíveis para expansão do sistema, divisão digital de microfones, gravação ou rede de áudio distribuída. Consulte www.allen-heath.com para uma lista de cartões de opção disponíveis.
ⓘ Cartões de opção iLive / GLD (M-Dante, M-Waves, M-ES-V2, M-ACE, M-MADI) podem ser usados com o dLive quando instalados com o adaptador M-DL-ADAPT ‘letter-box’. Isso fornece uma interface 64x64 48kHz com Conversão de Taxa de Amostragem embutida.
Use a tela I/O para rotear sinais das ou para as portas I/O.
-
Rede – 2x portas RJ45 Ethernet Gigabit. Conecte um laptop ou roteador sem fio para uso com dLive Editor ou apps iOS. Todos os dispositivos na rede devem ter endereços IP compatíveis.
ⓘ Um botão embutido permite redefinir as configurações de rede para o padrão de fábrica. Para redefinir, desligue o MixRack, insira um objeto pontiagudo para pressionar e segurar o botão enquanto liga novamente o MixRack. Mantenha o botão pressionado por pelo menos 15 segundos.
- Link gigaACE – Link MixRack para Surface via Ethernet Gigabit (compatível com IEEE 802.3 Camada 2). Um único cabo Cat5e (ou superior) transporta áudio bidirecional de 96kHz e controle. Use dois cabos para redundância – o sistema alternará automaticamente entre os cabos em caso de falhas, sem queda de áudio.
-
Links DX – Portas EtherCon duplas redundantes para conexão de até 2 expansores DX via Fast Ethernet (compatível com IEEE 802.3 Camada 2). Um único cabo Cat5e (ou superior) transporta 32x32 canais de áudio 96kHz e controle. Conecte o primeiro expansor em DX1 & DX2, o segundo expansor em DX3 & DX4.
Use a tela I/O para rotear sinais dos ou para os expansores DX.
-
ME - Porta EtherCon dedicada para o sistema de mixagem pessoal Allen & Heath ME. Um único Cat5e (ou superior) transporta 40 canais de áudio 48kHz, nomes de canais e links estéreo. Conecte um mixer ME-1 para encadeamento ou um hub ME-U para distribuição de energia e áudio.
Use a tela I/O para rotear sinais ao sistema ME.
- Word Clock I/O - Conectores BNC para sincronização a partir de um clock de áudio externo ou fornecimento. Use a tela MixRack / Áudio / Sincronização de Áudio para selecionar a fonte do clock.
- Audio Sync Lock – Indica que o áudio está sincronizado com uma fonte de clock válida. Se este não acender, verifique se a fonte de clock correta está selecionada na tela MixRack / Áudio / Sincronização de Áudio.
- Phones - Conector padrão P10 (1/4”) e controle de nível para o amplificador de fones de ouvido integrado. A saída segue a seleção PAFL.

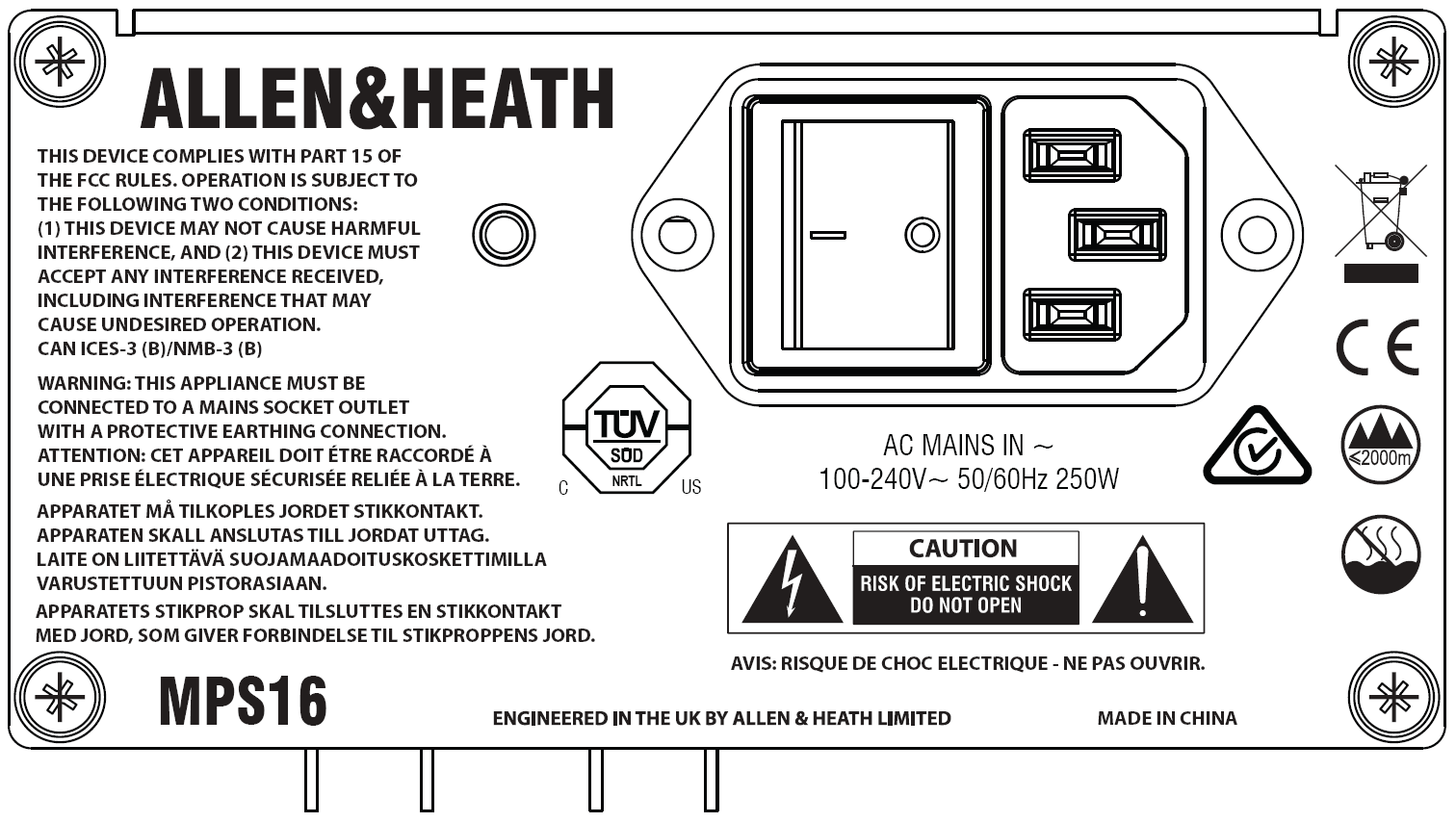

- Fonte de Alimentação – Fonte de alimentação hot swappable com conector IEC e interruptor liga/desliga. Para remover ou substituir, solte os 4 parafusos e deslize a fonte para fora do slot.
ⓘ Os MixRacks dLive são enviados com uma fonte instalada. Uma segunda fonte pode ser instalada para redundância (número de peça MPS-16). Solte os 4 parafusos borboleta que prendem o painel cego*, deslize a fonte para o slot e aperte os 4 parafusos borboleta indicados acima. O MixRack alternará automaticamente entre as fontes sem interrupção do áudio caso uma falhe.
* Em unidades dLive mais antigas, remova os 4 parafusos que prendem o painel cego usando uma chave Torx T8.
ⓘ Atente para os avisos de segurança impressos no painel.
Um grampo plástico tipo P-clip é fornecido para fixar o cabo de alimentação. Encaixe o cabo ou prenda-o no lugar usando uma chave Torx T20 para recolocar o grampo ao redor do cabo.
Painel Frontal
- Ventoinha – Ventoinha ultrassilenciosa. Certifique-se de que a abertura de ventilação não esteja obstruída.
- Trava Kensington - Um slot para instalação de dispositivos de segurança antirroubo padrão Kensington.
- Indicadores de status – Indicadores de alimentação para as 2 fontes de alimentação. O indicador Ready acende quando os conectores de saída estão prontos para transmitir áudio após a inicialização. Conectar e ligar
Ligue o MixRack. Leva cerca de 15s para o motor de mixagem começar a transmitir áudio. Você deve ouvir os relés clicando ao conectar as saídas após a conclusão da inicialização. O indicador Ready no painel frontal acenderá neste ponto.
Conexão da Surface
Conecte um cabo CAT5e de grau touring (ou especificação superior) de até 100m de comprimento entre a Surface dLive e as portas gigaACE do MixRack. Use dois cabos para redundância, se necessário.
ⓘ Consulte www.allen-heath.com para requisitos, recomendações e uma lista de cabos CAT5 disponíveis para encomenda.
Ligue a Surface. Os indicadores Lnk/Err do gigaACE piscam em ritmo constante quando o link é estabelecido. O indicador vermelho de erro acende se um erro de comunicação for detectado. Verifique se os cabos estão corretamente conectados e não apresentam defeito.
Leva cerca de 30s para a Surface assumir o controle e a tela sensível ao toque ficar responsiva.
Conexão do Expansor
Conecte um cabo CAT5e de grau touring (ou especificação superior) de até 100m de comprimento entre o Expansor DX e as portas DX do MixRack. Use dois cabos para redundância, se necessário.
ⓘ Consulte www.allen-heath.com para requisitos, recomendações e uma lista de cabos CAT5 disponíveis para encomenda.
Ligue o Expansor DX. Os indicadores Lnk/Err da porta DX piscam em ritmo constante quando o link é estabelecido. O indicador vermelho de erro acende se um erro de comunicação for detectado. Verifique se os cabos estão corretamente conectados e não apresentam defeito.
Conexão do sistema ME
Conecte um cabo CAT5e de grau touring (ou especificação superior) de até 100m de comprimento entre a porta ME do MixRack e o ME-1 ou ME-U.
ⓘ Consulte www.allen-heath.com para requisitos, recomendações e uma lista de cabos CAT5 disponíveis para encomenda.
Conecte um laptop ou roteador sem fio
Conecte um laptop, roteador ou ponto de acesso a qualquer uma das portas de Rede para uso com o dLive Editor ou apps iOS. Leia as Notas de Lançamento e os Arquivos de Ajuda que acompanham o software ou os aplicativos para mais informações.
ⓘ O dLive se comunica via TCP/IP. Todos os dispositivos na rede, incluindo o MixRack e a Surface, devem ter endereços IP compatíveis. Os padrões de fábrica são:
| MixRack | 192.168.1.70 |
| Surface | 192.168.1.71 |
| Máscara de Sub-rede | 255.255.255.0 |
| Gateway | 192.168.1.254 |
Para conexões diretas e com fio de laptop, defina seu laptop para um endereço IP estático e compatível, por exemplo 192.168.1.10.
Para conexões sem fio, defina seu roteador / ponto de acesso para um endereço IP compatível, por exemplo 192.168.1.254, e seu intervalo DHCP para um intervalo compatível de endereços, por exemplo 192.168.1.100 a 192.168.1.200. Defina qualquer laptop ou dispositivo móvel sem fio para DHCP / ‘obter um endereço IP automaticamente’.
