Questo documento copre:

• S3000
• S5000
• S7000

IMPORTANTE - Leggere prima di iniziare

Istruzioni di sicurezza

Prima di iniziare, leggere le Istruzioni di sicurezza importanti stampate sul foglio fornito con l'apparecchiatura. Per la vostra sicurezza e quella dell'operatore, del personale tecnico e degli artisti, seguite tutte le istruzioni e prestate attenzione a tutti gli avvisi stampati sul foglio e sui pannelli dell'apparecchiatura.

Firmware operativo del sistema

La funzione di questo prodotto è determinata dal firmware (software operativo) che lo gestisce. Il firmware viene aggiornato regolarmente con l'aggiunta di nuove funzionalità e miglioramenti.

ⓘ Controllare su www.allen-heath.com per la versione più recente del firmware per il prodotto o per il sistema host.

Accordo di licenza software

Utilizzando questo prodotto Allen & Heath e il software in esso contenuto, accettate di essere vincolati dai termini del relativo Contratto di Licenza con l'Utente Finale (EULA), di cui una copia è disponibile su www.allen-heath.com/legal. Accettate di essere vincolati dai termini dell'EULA installando, copiando o utilizzando il software.

Ulteriori informazioni

Consultare il sito web Allen & Heath per ulteriori informazioni, knowledgebase e supporto tecnico. Per maggiori informazioni su configurazione e funzioni di mixaggio, fare riferimento alle Guide di riferimento del firmware disponibili per il download su www.allen-heath.com.

È inoltre possibile unirsi alla nostra Comunità Digitale Allen & Heath per condividere conoscenze e informazioni con altri utenti.

Precauzioni generali

• Proteggere l'apparecchiatura da danni causati da liquidi o contaminazione da polvere.
• Se l'apparecchiatura è stata conservata a temperature sotto zero, attendere che raggiunga la temperatura operativa normale prima dell'uso in loco. La temperatura operativa consigliata è da 0 a 40 gradi Celsius.
• Evitare di utilizzare l'apparecchiatura in condizioni di calore estremo e alla luce diretta del sole. Assicurarsi che le fessure di ventilazione e le ventole non siano ostruite e che vi sia un adeguato movimento d'aria attorno all'apparecchiatura.
• Pulire l'apparecchiatura con un pennello morbido e un panno asciutto senza pelucchi. Non usare sostanze chimiche, abrasivi o solventi. Non usare lubrificanti o detergenti per contatti sui fader.
• Si raccomanda che la manutenzione sia effettuata solo da un agente autorizzato Allen & Heath. I dettagli di contatto del distributore locale sono disponibili sul sito Allen & Heath. Allen & Heath non si assume responsabilità per danni causati da manutenzione, riparazione o modifiche effettuate da personale non autorizzato.

Registrare il prodotto

Registrare il prodotto online su www.allen-heath.com/register.

Garanzia

A questo prodotto si applica una garanzia limitata del produttore, le cui condizioni sono disponibili su www.allen-heath.com/legal.

Articoli confezionati

Verificare di aver ricevuto quanto segue:

• dLive Surface
• Foglio di sicurezza
• Cavo di alimentazione IEC
• Copertura antipolvere

Introduzione

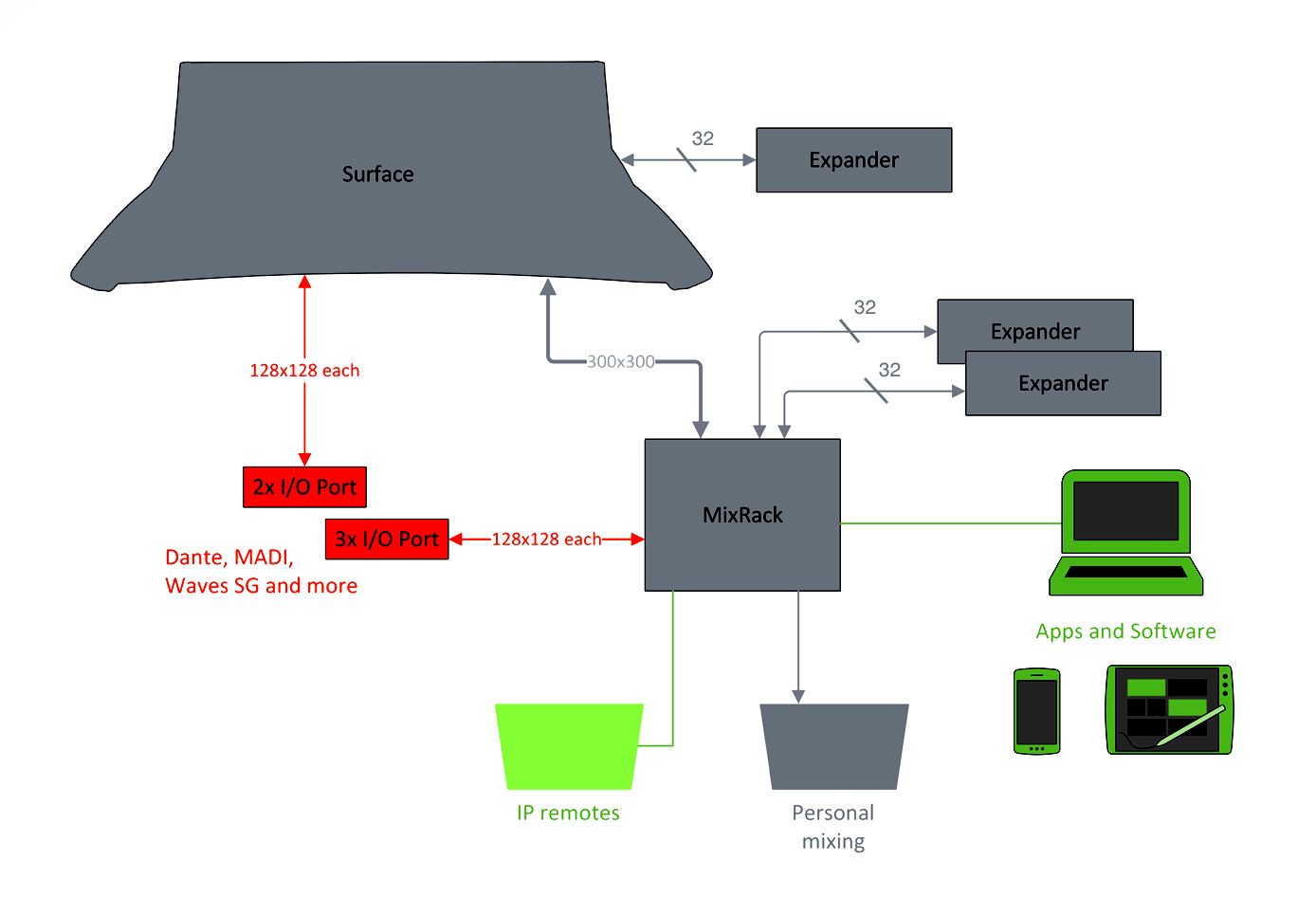

dLive è un sistema di mixaggio digitale distribuito che offre una soluzione estremamente flessibile per qualsiasi applicazione di suono dal vivo. Separa il motore di mixaggio dalla superficie di controllo, posizionando l'audio e l'elaborazione dove necessario, offrendo una serie di possibilità di controllo e rete audio. Consultare il sito Allen & Heath per saperne di più su dLive.

Il MixRack è il cuore di ogni sistema dLive. Ospita il core di elaborazione XCVI completo di ingressi/uscite audio I/O, porte di controllo e rete audio. La Surface è sostanzialmente un controller di rete per il MixRack, con l'aggiunta di ingressi/uscite audio integrati e porte di rete audio. Il sistema può essere ampliato aggiungendo fino a 3 rack modulari DX32, ed è compatibile con il sistema di mixaggio personale ME.

dLive Surfaces

Sono disponibili 3 dimensioni di dLive S Class Surface. Tutte presentano lo stesso I/O e differiscono solo nel numero di fader e touchscreen.

dLive Surface caratteristiche principali:

• Layout completamente assegnabile
• Harmony UI – schermo integrato e controlli “avvolgenti”
• Touchscreen capacitivo singolo o doppio da 12”
• Controllo gestuale – pizzicare, scorrere, trascinare e rilasciare
• Aree widget configurabili per Scene, meter, FX e altro
• 3 pagine di rotativi assegnabili per schermo
• 26 SoftKey assegnabili
• Strisce fader per Wedge dell’ingegnere e monitor IEM
• Ampio sistema di metering multipunto
• Visibilità alla luce del giorno
• Registrazione e riproduzione stereo USB
• Alimentatore doppio ridondante, hot swappable

Pannello posteriore

1. Ingressi Mic/Line – 8 preamplificatori richiamabili per segnali microfonici e di linea bilanciati o sbilanciati. Guadagno, Pad e 48V sono controllati digitalmente all’interno del preamplificatore.

   L’indicatore PP si accende quando viene rilevata la tensione di alimentazione phantom sulla presa, sia essa fornita internamente o esternamente.

   Qualsiasi presa può essere instradata a qualsiasi canale di ingresso utilizzando lo schermo I/O o Processing / Preamp.

2. Ingressi digitali – 2 ingressi stereo AES3 (frequenza di campionamento da 32kHz a 96kHz). La conversione della frequenza di campionamento può essere bypassata.

   Qualsiasi presa può essere instradata a qualsiasi canale di ingresso utilizzando lo schermo I/O o Processing / Preamp.

3. Uscite di linea – 8 uscite di linea bilanciate XLR. Livello nominale +4dBu. Le uscite sono protette da relè per prevenire rumori all’accensione o spegnimento.

   I segnali possono essere instradati a qualsiasi uscita utilizzando lo schermo I/O.

4. Uscite digitali – 3 uscite stereo AES3 (48kHz o 96kHz commutabili).

   I segnali possono essere instradati a qualsiasi uscita utilizzando lo schermo I/O.

5. I/O Ports – 2 porte interfaccia audio 128x128 canali ciascuna, assegnabili indipendentemente. Inserire una delle schede opzionali disponibili per l’espansione del sistema, split microfonico digitale, registrazione o rete audio distribuita. Consultare www.allen-heath.com per l’elenco delle schede opzionali disponibili.

   ⓘ  Le schede opzionali iLive / GLD (M-Dante, M-Waves, M-ES-V2, M-ACE, M-MADI) possono essere utilizzate con dLive se dotate dell’adattatore “letter-box” M-DL-ADAPT. Questo fornisce un’interfaccia 64x64 a 48kHz con conversione di frequenza di campionamento integrata.

   Usare lo schermo I/O per instradare segnali da o verso le porte I/O.

6. Indicatori di stato – Indicatori di accensione per i 2 alimentatori. L’indicatore Ready si accende quando le uscite sono pronte a trasmettere audio dopo l’accensione. L’indicatore Audio Sync Locked segnala una sorgente di clock valida.
7. Kensington Lock - Uno slot per montare dispositivi di sicurezza antitaccheggio standard Kensington.

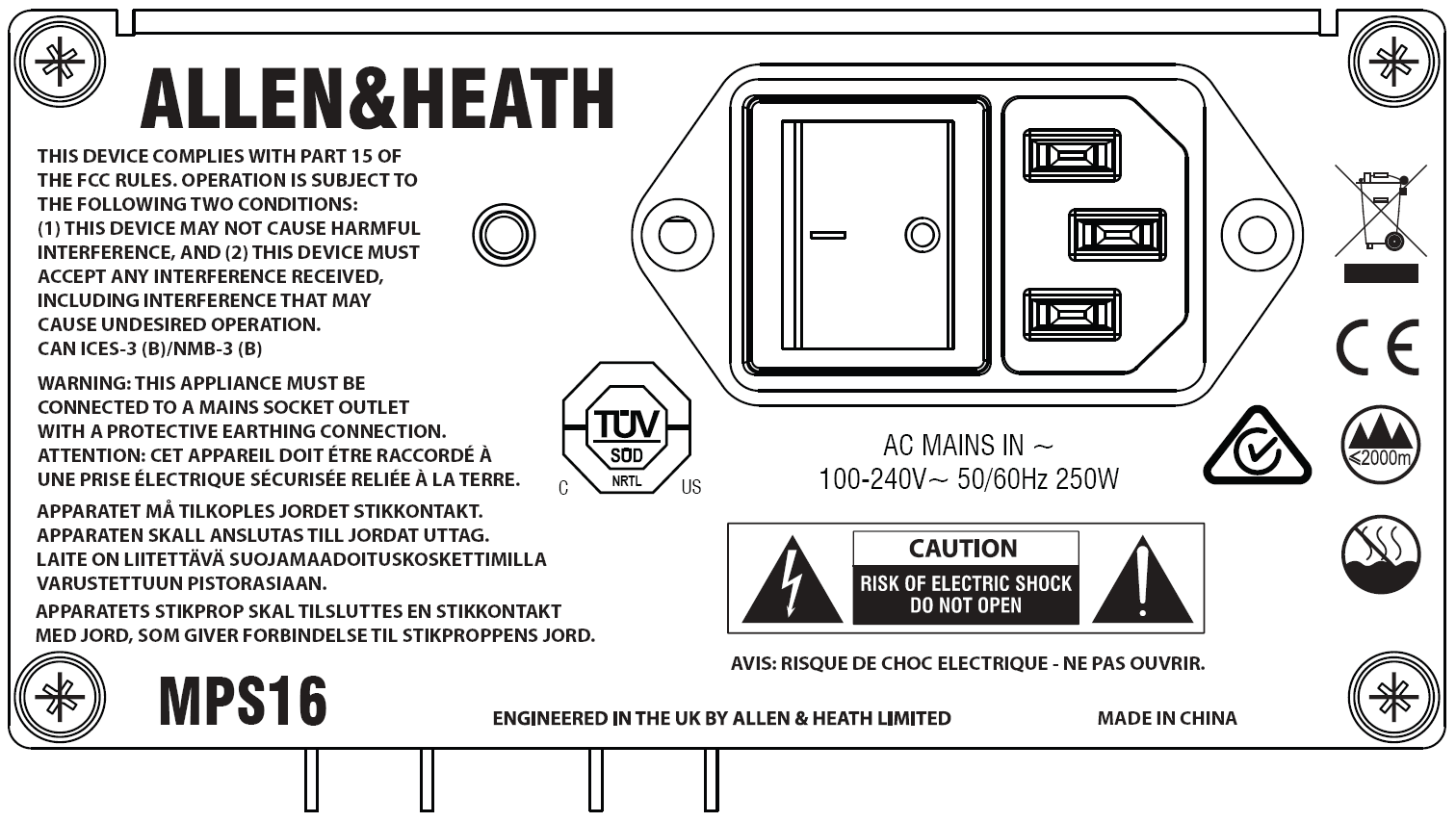

8. Alimentatore – Alimentatore hot swappable con presa di rete IEC e interruttore On/Off a bilanciere. Per rimuovere o sostituire, allentare le 4 viti e far scorrere l’alimentatore fuori dallo slot.



   ⓘ  dLive Surfaces vengono forniti con un alimentatore installato. È possibile installarne un secondo per la ridondanza (numero parte MPS-16). Allentare le 4 viti a vite con pollice captive che fissano il pannello cieco*, inserire l’alimentatore nello slot e stringere le 4 viti a vite con pollice captive indicate sopra. La Surface commuta automaticamente tra gli alimentatori senza interruzione audio in caso di guasto di uno di essi. Sulle prime unità dLive, rimuovere le 4 viti che fissano il pannello cieco con un cacciavite Torx a stella T8.

   ⓘ Prestare attenzione agli avvisi di sicurezza stampati sul pannello.

   È fornito un fermacavo in plastica a P-clip per fissare il cavo di alimentazione. Inserire il cavo nel fermacavo o bloccarlo in posizione utilizzando un cacciavite Torx a stella T20 per rimontare il fermacavo attorno al cavo.



9. Rete – 2 porte RJ45 Gigabit Ethernet. Collegare un laptop o un router wireless per l’uso con dLive Editor o app iOS. Tutti i dispositivi in rete devono avere indirizzi IP compatibili.
10. gigaACE link – Collegamento MixRack a Surface tramite Gigabit Ethernet (compatibile IEEE 802.3 Layer 2). Un singolo cavo Cat5e (o superiore) trasporta audio bidirezionale a 96kHz e controllo. Usare due cavi per la ridondanza – il sistema commuta senza interruzioni in caso di guasti.

11. DX links – Porta EtherCon doppia e ridondante per collegare un espansore DX tramite Fast Ethernet (compatibile IEEE 802.3 Layer 2). Un singolo cavo Cat5e (o superiore) trasporta 32x32 canali audio a 96kHz e controllo. Usare due cavi per la ridondanza.

    Usare lo schermo I/O per instradare segnali da o verso gli espansori DX.

12. Word Clock I/O - Connettori BNC per sincronizzazione da clock audio esterno o per fornire clock ad altri dispositivi.
13. USB – Porta USB A per trasferimento file, archivio e aggiornamento firmware tramite unità USB standard.

14. Screen Out – Porta VGA per collegamento di monitor esterno. Il monitor esterno può replicare una delle viste touchscreen. Configurare tramite lo schermo Surface / Screen.

    ⓘ I touchscreen esterni non sono supportati.

Pannello frontale

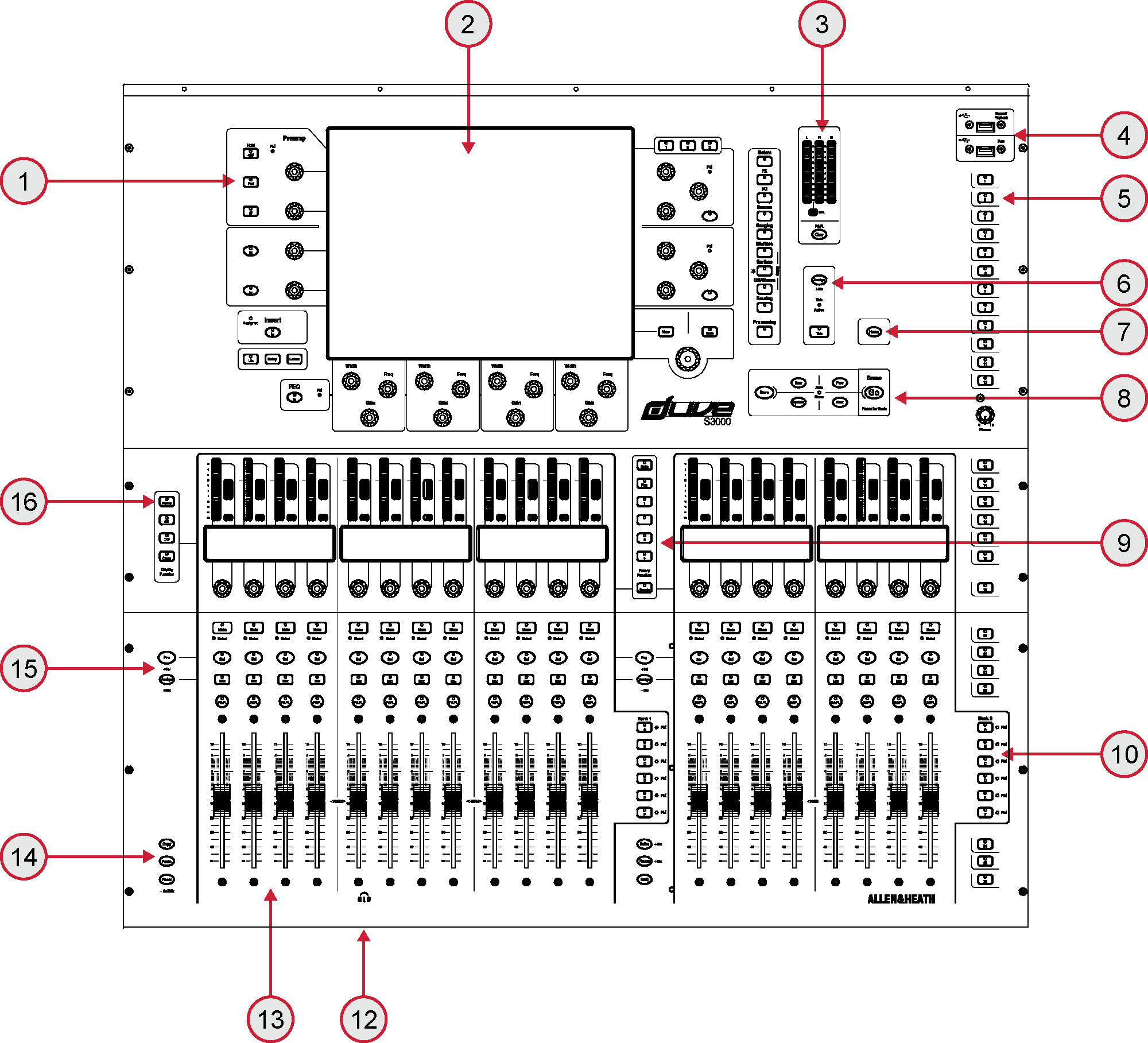

1. Elaborazione canale – Premere un tasto Sel su una striscia fader per accedere all’elaborazione del canale di ingresso o mix assegnato. Leggere il paragrafo Harmony UI qui sotto per ulteriori informazioni.
2. Touchscreen – Touchscreen capacitivo singolo o doppio da 12” con controllo gestuale e visibilità alla luce del giorno. Leggere il paragrafo Harmony UI qui sotto per ulteriori informazioni.
3. Meter principali / PAFL – Meter LCR con indicatore PAFL attivo. Premere PAFL Clear per annullare qualsiasi PAFL attivo.
4. Porte USB – La porta superiore è dedicata alla registrazione e riproduzione di file WAV stereo. La porta inferiore è per il trasferimento dati di file Show, Librerie, log eventi e aggiornamenti firmware.
5. SoftKeys – 26 tasti assegnabili dall’utente. Assegnare funzioni tramite lo schermo Surface / Control / SoftKeys.
6. Talkback – Tasto premere per parlare, a scatto o momentaneo, e indicatore Talk Active. Tenere premuto Assign e premere un tasto master Mix per assegnare.

7. Home – Premere per ripristinare uno stato familiare della Surface. Home ripristina i layer attivi predefiniti, le modalità dello schermo, il Mix attivo, la modalità rotativa della striscia e la visualizzazione LCD del canale.

   ⓘ Home non influisce sull’elaborazione del canale, layout della striscia, illuminazione o altre impostazioni memorizzate nelle Scene.

8. Scene navigazione – Premere Go per richiamare la scena successiva come indicato nell’angolo in alto a destra dello schermo di sistema. Questa Scene è evidenziata in verde nel menu Scene e nel widget Scene. Usare i tasti Prev e Next per selezionare la scena successiva prima di richiamarla.

   Tenere premuto Reset e premere Go per annullare un richiamo accidentale e ripristinare le impostazioni precedenti.

   Store - Salvare le impostazioni correnti nella scena corrente come indicato nell’angolo in alto a sinistra dello schermo di sistema. Questa Scene è evidenziata in giallo nel menu Scene e nel widget Scene.

   ⓘ Auto Store salva automaticamente la Scene corrente (ultima richiamata) ogni volta che viene richiamata un’altra Scene. Il LED si accende per indicare che questa opzione è attiva.

   New - Salvare le impostazioni correnti in una nuova Scene vuota. La prossima posizione di memoria disponibile sarà popolata con le impostazioni correnti.

   Update - Aggiornare uno o più parametri o canali in una specifica Scene (o intervallo di Scene) con le impostazioni/valori correnti.

9. Modalità rotativa della striscia – Selezionare la funzione delle manopole rotative della striscia fader. Le rotative della striscia possono controllare il guadagno del preamplificatore, il Pan, gli invii al Mix attivo e 4 funzioni assegnabili. Assegnare queste usando lo schermo Surface / Control / Preferences. Il colore del LED rotativo corrisponde alla funzione attiva, ad esempio rosso per il guadagno, giallo per il Pad; segue il colore del Mix attivo quando è in modalità invii.

   La funzione Sends mette il controllo dei livelli di invio al Mix attivo sulle rotative della striscia, mentre i fader controllano i livelli del canale al mix principale, cioè inibisce temporaneamente gli “invii sui fader”.

10. Layer – Navigare tra 6 layer di strisce fader per ogni banco. Gli indicatori di picco rossi si accendono quando un canale nel layer associato è entro 3dB dal clipping, per tenere sotto controllo l’attività del segnale attraverso i layer.

    I banchi possono essere collegati usando lo schermo Surface / Control / Preferences – i tasti Layer influenzeranno tutti i banchi collegati. Ad esempio, si potrebbe voler far sì che tutte le strisce di ingresso su 2 banchi rimangano “sincronizzate” durante il cambio di layer.

11. Safes – Tenere premuto e premere un tasto Mix su una striscia per proteggere il canale dal richiamo della Scene. Per proteggere solo una selezione di parametri, usare lo schermo Scenes / Scene Safes.

    Freeze in Layers – Tenere premuto e premere un tasto Mix su una striscia per bloccare un canale in tutte le layer.

    GEQ on Faders – Presenta l’EQ grafico per un mix selezionato sui fader. Premere per alternare tra frequenze alte e basse (S3000, S5000) e uscire. I valori di frequenza sono mostrati sui display LCD della striscia e i meter della striscia mostrano l’attività RTA di ogni banda di frequenza e indicazione di picco della banda. Utile per il ringing out dei monitor o per identificare frequenze problematiche.

    Il fader master del mix è presentato sulla striscia a destra in questa modalità.

12. Phones - Prese jack standard da 1/4” e 1/8” si trovano sotto il poggiabraccio. Le S5000 e S7000 hanno 2 uscite cuffie.

13. Strisce fader – Forniscono il controllo di canali di ingresso, ritorni FX, master mix, DCA, monitor Wedge / IEM dell’ingegnere o MIDI. Leggere il paragrafo Striscia Fader qui sotto per ulteriori informazioni.

    Il layout della striscia è assegnabile dall’utente e memorizzato nelle Scene. Usare lo schermo Surface / Control / Strip Assign per modificare il layout.

14. Copia – Tenere premuto e premere:

    Un tasto Sel su una striscia per copiare l’elaborazione del canale.

    Un tasto Mix su una striscia per copiare le assegnazioni di mix e i livelli di invio.

    Qualsiasi area evidenziata del touchscreen per copiare le impostazioni di un blocco di elaborazione specifico.

    Incolla - Tenere premuto e premere un tasto Sel, Mix o un’area evidenziata del touchscreen per incollare le impostazioni copiate.

    Reset - Tenere premuto e premere un tasto Sel, Mix o un’area evidenziata del touchscreen per resettare i parametri correlati ai valori di fabbrica.

    Tenere premuto Reset e spostare un fader su o giù per impostarlo rapidamente a 0dB o spento.

15. Assegna – Tenere premuto e premere un tasto Mix su una striscia per attivare o disattivare la sua assegnazione al Mix attivo.

    Pre/Post – Tenere premuto e premere un tasto Sel su una striscia per commutare gli invii al Mix attivo pre o post fader.

    Attivare o disattivare tutti i canali o pre/post premendo un tasto master Mix o Sel.

    Assegnazioni e impostazioni pre/post per il canale o Mix selezionato sono disponibili anche nello schermo Routing.

16. Modalità display LCD – Selezionare le informazioni mostrate nei display LCD della striscia. Leggere il paragrafo Striscia Fader qui sotto per ulteriori informazioni.

Harmony UI – schermo di elaborazione

Lo schermo sinistro sul S5000 e S7000 è dedicato all’elaborazione del canale. Il S3000 integra questo schermo nello schermo di sistema.

dLive integra il touchscreen con un set di controlli “avvolgenti” codificati a colori per un’operazione intuitiva e rapida. Aree dedicate dello schermo mostrano valori e stato dei controlli corrispondenti; alcune sono configurabili o assegnabili dall’utente (aree widget). Toccare una di queste aree apre la scheda associata nell’area principale dello schermo.

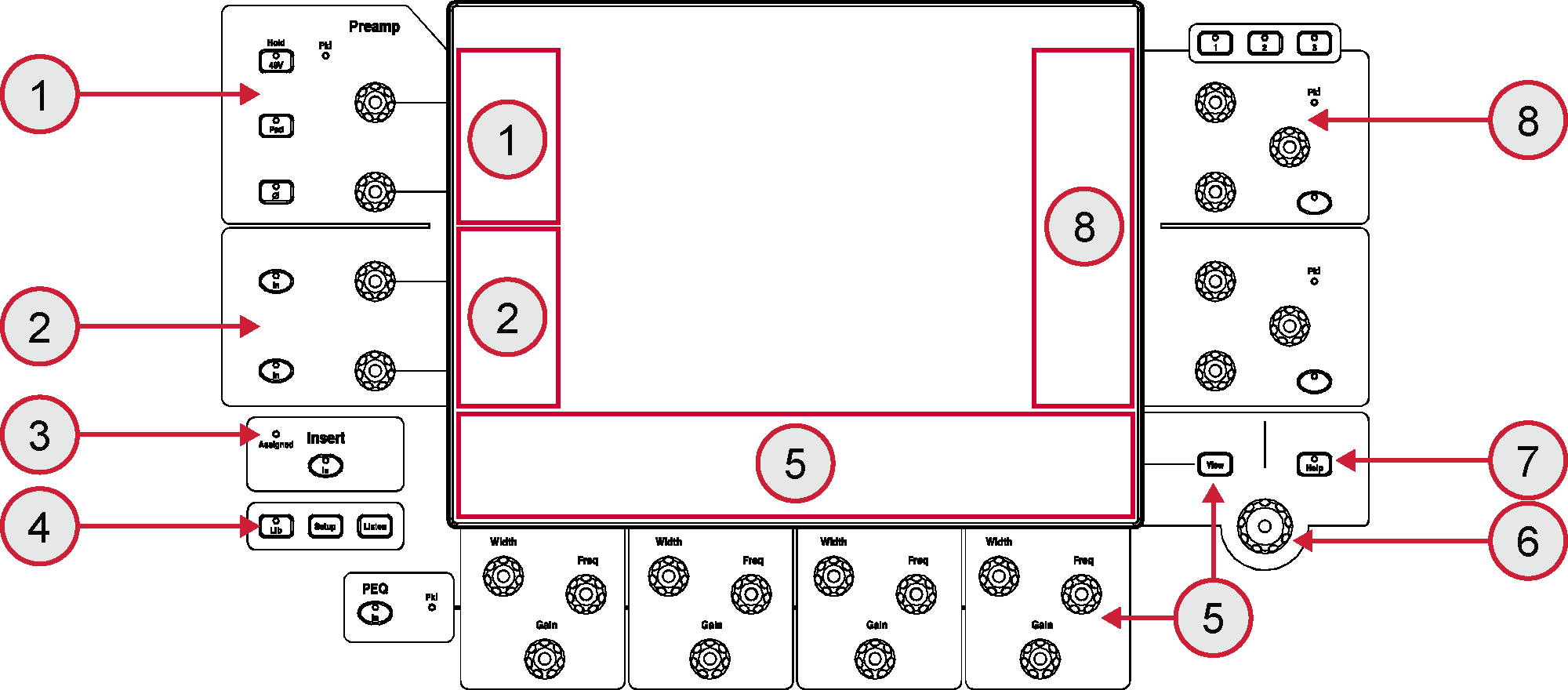

1. Preamp – Indicatore di picco e controlli dedicati per guadagno analogico, trim digitale, 48V, Pad e polarità.
2. Filtri – Interruttori e frequenze HPF e LPF.
3. Insert – Interruttore Insert In e indicatore assegnato. L’indicatore si accende quando uno dei punti Insert del canale è assegnato.

4. Lib – Premere per accedere alla libreria preset per il canale o blocco di elaborazione in focus. Un menu popup consente di richiamare, salvare, sovrascrivere o eliminare librerie. Premere di nuovo Lib per uscire.

   Setup – Tenere premuto e toccare un’area evidenziata dello schermo per configurarla. Ad esempio, toccare un’area widget per impostare funzioni, viste o controlli. Toccare l’area principale dello schermo per accedere a opzioni ulteriori rispetto a quelle visualizzate.

   Listen – Tenere premuto e toccare un’area evidenziata dello schermo per ascoltare quel punto nel percorso del segnale del canale selezionato. Il segnale sovrascrive temporaneamente il bus PAFL e i meter associati.

5. PEQ – Interruttore In, indicatore di picco e controlli di larghezza, frequenza e guadagno per le 4 bande dell’equalizzatore parametrico EQ.

   Un’area dedicata dello schermo mostra i parametri PEQ e/o la curva di risposta, sia individualmente per le 4 bande sia a gamma completa. Tenere premuto Setup e toccare quest’area per configurarla. Premere View per alternare tra le viste configurate.

6. Touch & Turn – Toccare un parametro o impostazione nell’area principale dello schermo e regolare il valore con il controllo rotativo.
7. Help – Premere per visualizzare un breve aiuto contestuale per lo schermo attivo.

8. Soft Rotaries – 2 blocchi di 3 rotativi assegnabili su 3 layer, per schermo. Ogni blocco ha il proprio interruttore In e indicatore di picco.

   Un’area dedicata dello schermo mostra i parametri per i controlli assegnati e indicatori in miniatura quando disponibili. Tenere premuto Setup e toccare quest’area per configurarla. Premere i tasti sopra i rotativi, o scorrere nell’area widget per alternare tra i 3 layer.

   ⓘ Si noti che i Soft Rotaries possono essere configurati per seguire la selezione del canale, il Mix attivo o essere bloccati su un canale specifico.

Harmony UI – schermo di sistema

Lo schermo di sistema (schermo destro sul S5000 e S7000) mostra stato, configurazione di sistema, menu di gestione memoria e altro.

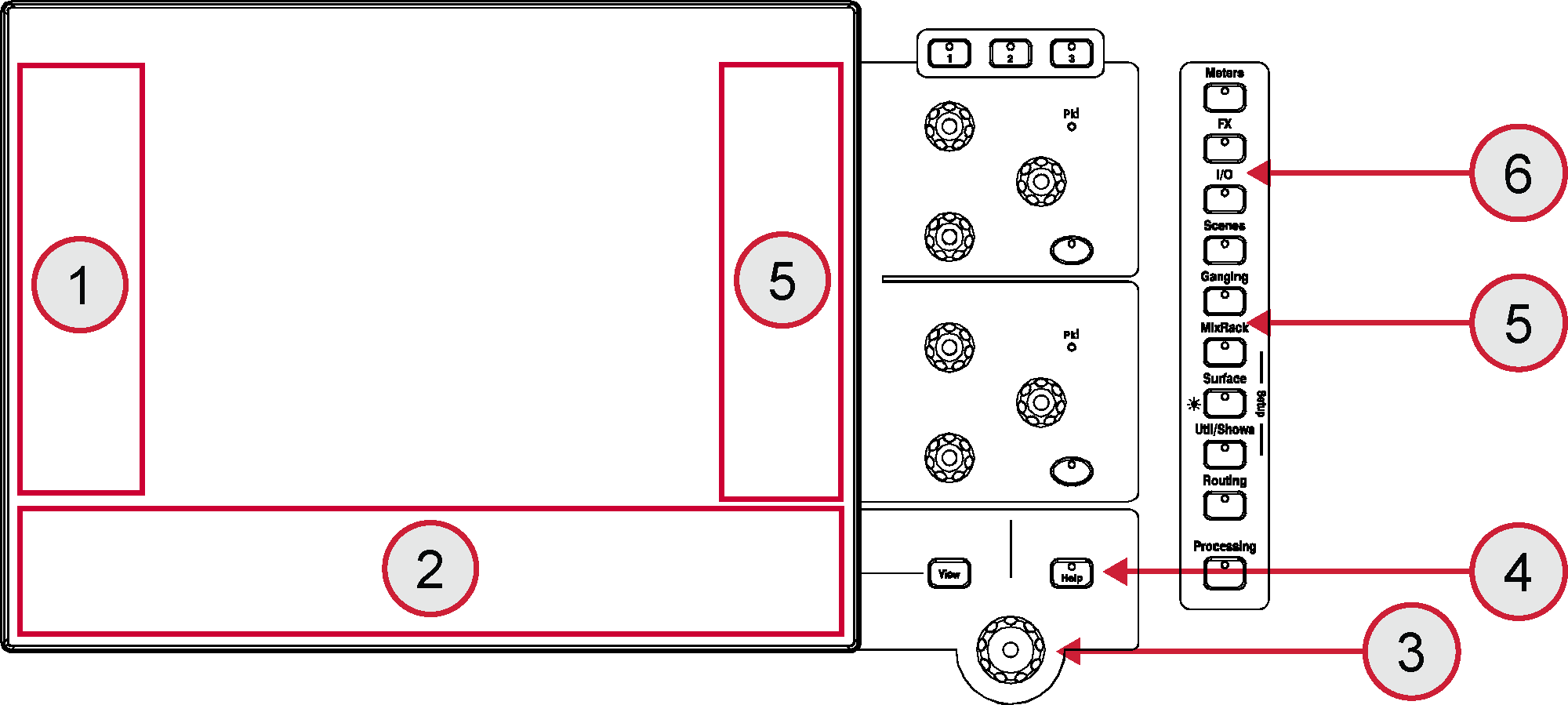

1. Area widget sinistra – Può essere configurata per diverse funzioni, ad esempio come elenco a scorrimento delle Scene. Tenere premuto Setup e toccare quest’area per configurarla.

   Sul S3000 quest’area è dedicata all’elaborazione del canale.

2. Area widget inferiore – Può essere configurata per diverse funzioni, ad esempio come barra meter a scorrimento. Tenere premuto Setup e toccare quest’area per configurarla. Premere View per alternare tra le viste configurate.
3. Controllo rotativo – Regola il valore del parametro evidenziato in giallo nell’area principale dello schermo.
4. Help – Premere per visualizzare un breve aiuto contestuale per lo schermo attivo.

5. Soft Rotaries – 2 blocchi di 3 rotativi assegnabili su 3 layer, per schermo. Ogni blocco ha il proprio interruttore In e indicatore di picco.

   Un’area dedicata dello schermo mostra i parametri per i controlli assegnati e indicatori in miniatura quando disponibili. Tenere premuto Setup e toccare quest’area per configurarla. Premere i tasti sopra i rotativi, o scorrere nell’area widget per alternare tra i 3 layer.

   ⓘ Si noti che i Soft Rotaries possono essere configurati per seguire la selezione del canale, il Mix attivo o essere bloccati su un canale specifico.

6. Modalità schermo – Premere per selezionare i menu per l’area principale dello schermo.

   Meter – Accesso ai meter di ingresso, FX, mix, RTA, spettrogramma e 4 viste meter personalizzabili.

   FX – Visualizzare, caricare e configurare le 16 unità RackFX. La vista Pannello posteriore consente di patchare ogni unità come inserita o send/return.

   I/O – Patchare ingressi e uscite di sistema toccando i punti di incrocio.

   Scenes – Accesso a Gestore Scene, Liste Cue e Scene Safes.

   Ganging – Creare fino a 16 gruppi gang per collegare parametri selezionati su più canali.

   MixRack Setup – Accesso alla configurazione dei bus del mixer, configurazione stereo ingressi, impostazioni di rete, profili utente, assegnazioni talkback, generatore di segnale, sincronizzazione audio e opzioni porte I/O.

   Surface Setup – Assegnazioni del layout delle strisce fader, SoftKeys e funzioni rotative personalizzate. Controllo dell’illuminazione della Surface e riproduzione/registrazione audio USB. Accesso alle opzioni PAFL e impostazioni di rete.

   ⓘ Premere e tenere premuto il tasto Surface Setup per accedere rapidamente alle impostazioni del dimmer. Tenendo premuto Surface Setup, usare il controllo rotativo per modificare la luminosità del touchscreen.

   Util/Shows – Accesso a Gestore Show, Gestore Libreria, diagnostica di sistema, calibrazione schermo e fader, aggiornamento firmware e MIDI MMC.

   Routing – Accesso a instradamento e assegnazioni per il canale selezionato.

   Processing (S3000) – Schermo di elaborazione canale per il canale selezionato.

   Quando non è selezionata alcuna modalità schermo, viene visualizzata una dashboard System Status. Toccare Power Down in questa schermata per spegnere in sicurezza la Surface prima di disattivarla.

Striscia fader

Meter

Meter a 22 segmenti per segnale e 6 segmenti per riduzione guadagno. Il meter mostra l’attività del segnale audio per il canale.

L’indicatore di picco rosso si accende per avvertire che il segnale è entro 3dB dal clipping. È un sensore multipunto che rileva il picco in diversi punti del percorso del segnale. Se si accende prima del resto del meter, verificare l’attività del segnale nello schermo di elaborazione.

ⓘ Per impostare il punto sorgente globale del meter per i canali di ingresso e i master mix, tenere premuto Setup e toccare l’area principale dello schermo negli schermi Meters / Inputs o Meters / Mix.

Display LCD

Mostra informazioni sul canale, incluso nome e colore.

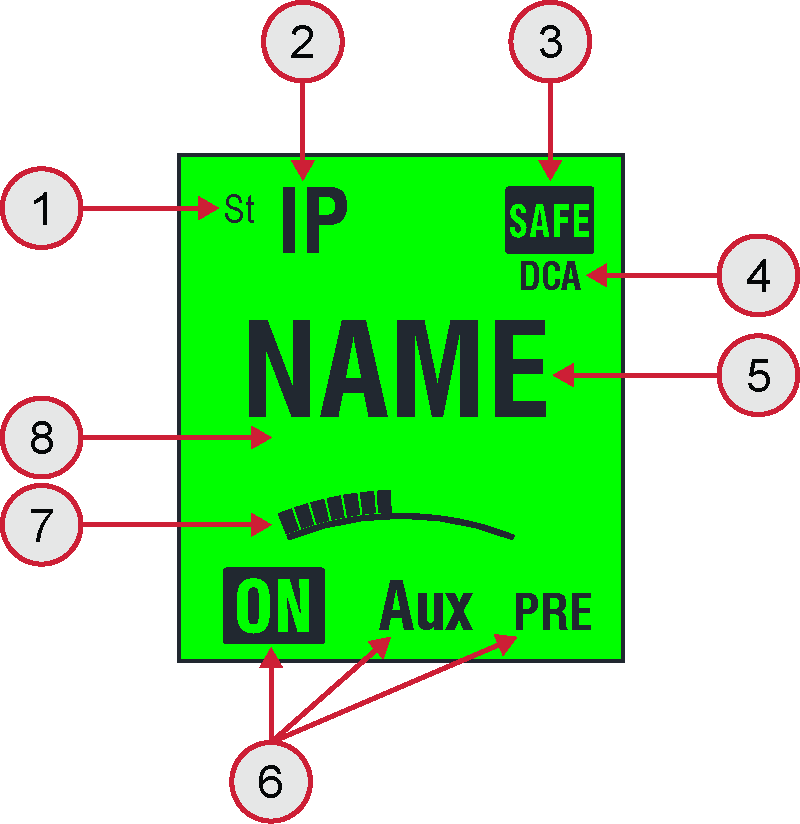

1. Stereo
2. Tipo di striscia
3. Il canale è stato reso Safe dal richiamo della Scene
4. Il canale è assegnato a uno o più gruppi DCA

5. Usare i tasti LCD Display Mode per mostrare il Nome definito dall’utente del canale, la posizione del fader in dB, il numero DSP del canale, o l’identificatore della presa I/O della sorgente/destinazione patchata.

   I/O le prese sono visualizzate come segue:

   R-nn = MixRack

   S-nn = Surface

   DXn-nn = numero porta e presa espansore DX

   USB = riproduzione/registrazione USB

   Pn-nn = numero porta e canale I/O

   FX-n = numero unità RackExtra FX

   SigGen = Generatore di segnale interno

6. Assegnazione al Mix attivo, tipo di mix e impostazione pre/post
7. Rotativo striscia – La loro funzione è selezionata usando i tasti modalità rotativa come descritto in questo capitolo. Le rotative possono controllare guadagno preamplificatore, Pan, invii al Mix attivo e 4 funzioni assegnabili. Il colore del LED rotativo corrisponde alla funzione attiva, ad esempio rosso per il guadagno, giallo per il Pad; segue il colore del Mix attivo quando in modalità invii. Il valore è mostrato nel display LCD.
8. Colore della retroilluminazione definito dall’utente Colour

Interruttori

Mute – Disattiva il segnale del canale. Influisce sul mix principale, invii pre-fader e post-fader. Il LED Muted si accende quando il canale è disattivato da un gruppo DCA o Mute.

Sel – Seleziona il canale per l’uso con gli schermi Processing e Routing. I controlli della striscia diventano attivi per controllare l’elaborazione del canale.

ⓘ Il canale selezionato è mostrato nell’angolo in alto a sinistra dello schermo Processing.

Mix – Mette i livelli di invio e le assegnazioni del canale o dei master associati sulle strisce fader (o sulle rotative della striscia quando sono in modalità invii). Vedere il paragrafo successivo per esempi di utilizzo.

ⓘ Il Mix attivo è mostrato nell’angolo in alto a destra dello schermo Processing. Premere un tasto Mix attivo per tornare al mix principale.

PAFL – Invia il segnale del canale in PFL (pre-fade listen) o AFL (after-fade listen) alle cuffie e al sistema di monitoraggio. Le preferenze per il sistema PAFL sono impostate tramite lo schermo Surface / Audio / PAFL.

Lavorare con il Mix

Premere un tasto Mix sul master strip del mix principale.

Questa è la modalità di mixaggio normale. Le strisce di ingresso mostrano i fader dei canali. Le strisce master mostrano i fader del mix master.

Tenere premuto il tasto Assign e premere i tasti Mix dei canali per assegnarli o rimuoverli dal mix principale. Lo stato ON è mostrato nella parte inferiore degli LCD delle strisce.

Premere un tasto Mix sul master strip di un mix.

Usare questo per lavorare con gli invii Aux e FX. Le strisce di ingresso mostrano tutti i livelli di invio al Mix attivo. Le strisce master mostrano i fader del mix master.

Tenere premuto il tasto Assign e premere i tasti Mix dei canali per assegnarli o rimuoverli dal Mix attivo.

Tenere premuto il tasto Pre/Post e premere i tasti Sel dei canali per commutare ogni sorgente pre o post fader. Lo stato PRE è mostrato nella parte inferiore degli LCD delle strisce canale.

È possibile impostare rapidamente tutte le assegnazioni attive o disattivate, o tutte le sorgenti pre o post fader premendo un tasto master Mix o Sel.

Premere un tasto Mix su una striscia canale di ingresso.

Usare questo per lavorare con gli invii Aux e FX. Le strisce di ingresso rimangono come fader canale. Le strisce master mostrano tutti gli invii dal canale di ingresso.

Tenere premuto il tasto Assign e premere i tasti master Mix per assegnare o rimuovere il canale da ogni mix.

Tenere premuto il tasto Pre/Post e premere i tasti master Sel per commutare il canale pre o post fader per ogni mix. Lo stato PRE è mostrato sugli LCD delle strisce master.

Premere un tasto Mix su una striscia master di gruppo.

Usare questo per assegnare canali ai gruppi Audio e DCA. Le strisce di ingresso e master non sono influenzate.

Tenere premuto il tasto Assign e premere i tasti Mix dei canali per assegnarli o rimuoverli dal gruppo.

Collegare e accendere

MixRack collegamento

Collegare un cavo CAT5e di qualità touring (o superiore) lungo fino a 100m tra le porte gigaACE della dLive Surface e del MixRack. Usare due cavi per ridondanza se necessario.

ⓘ Consultare www.allen-heath.com per requisiti, raccomandazioni e elenco di cavi CAT5 disponibili per l’ordine.

Accendere prima il MixRack, poi la Surface. Gli indicatori Lnk/Err gigaACE lampeggiano a ritmo costante quando il collegamento è stabilito. L’indicatore rosso di errore si accende se viene rilevato un errore di comunicazione. Verificare che i cavi siano inseriti correttamente e non siano difettosi.

Occorrono circa 30 secondi perché la Surface prenda il controllo e il touchscreen diventi reattivo.

Richiamare uno Show Template

dLive ha un’architettura audio completamente configurabile, layout di controllo e patching delle prese. Sono stati forniti set di Show Template per offrire una scelta di formati classici di console da caricare come punto di partenza rapido. Questi presentano l’architettura familiare e il layout logico delle console analogiche ben equipaggiate.

Per caricare uno Show Template andare allo schermo Utility / Show Manager, selezionare uno degli Show Template disponibili, toccare Recall e confermare.

ⓘ Il richiamo di uno Show sovrascrive tutte le impostazioni di sistema inclusa la configurazione dei bus, il layout di controllo, i parametri correnti, tutte le Scene e i preset della libreria. Se si desidera salvare le impostazioni correnti, prima salvarle come Show Utente.

ⓘ Per ulteriori informazioni fare riferimento alla Guida di riferimento del firmware dLive disponibile per il download su www.allen-heath.com.

Collegamento espansore

Collegare un cavo CAT5e di qualità touring (o superiore) lungo fino a 100m tra l’espansore DX e la porta DX della Surface. Usare due cavi per ridondanza se necessario.

ⓘ Consultare www.allen-heath.com per requisiti, raccomandazioni e elenco di cavi CAT5 disponibili per l’ordine.

Accendere l’espansore DX. Gli indicatori Lnk/Err della porta DX lampeggiano a ritmo costante quando il collegamento è stabilito. L’indicatore rosso di errore si accende se viene rilevato un errore di comunicazione. Verificare che i cavi siano inseriti correttamente e non siano difettosi.

Collegare un laptop o un router wireless

Collegare un laptop, router o access point a una delle porte di rete per l’uso con dLive Editor o app iOS. Leggere le Note di rilascio e i file di aiuto del software o delle app per ulteriori informazioni.

ⓘ dLive comunica tramite TCP/IP. Tutti i dispositivi in rete, inclusi MixRack e Surface, devono avere indirizzi IP compatibili. I valori predefiniti di fabbrica sono:

Per connessioni dirette cablate con laptop, impostare il laptop su un indirizzo IP statico compatibile, ad esempio 192.168.1.10.

Per connessioni wireless, impostare il router/access point su un indirizzo IP compatibile, ad esempio 192.168.1.254, e la sua gamma DHCP su un intervallo compatibile, ad esempio 192.168.1.100 a 192.168.1.200. Impostare qualsiasi laptop o dispositivo mobile wireless su DHCP / “ottieni indirizzo IP automaticamente”.
