Introduzione

dLive è un sistema di missaggio digitale distribuito che offre una soluzione estremamente flessibile per qualsiasi applicazione di sound live. Separa il motore di mixaggio dalla superficie di controllo, posizionando l’audio e l’elaborazione dove necessario e offrendo una vasta gamma di possibilità di controllo e networking audio. Consulta il sito Allen & Heath per saperne di più su dLive.

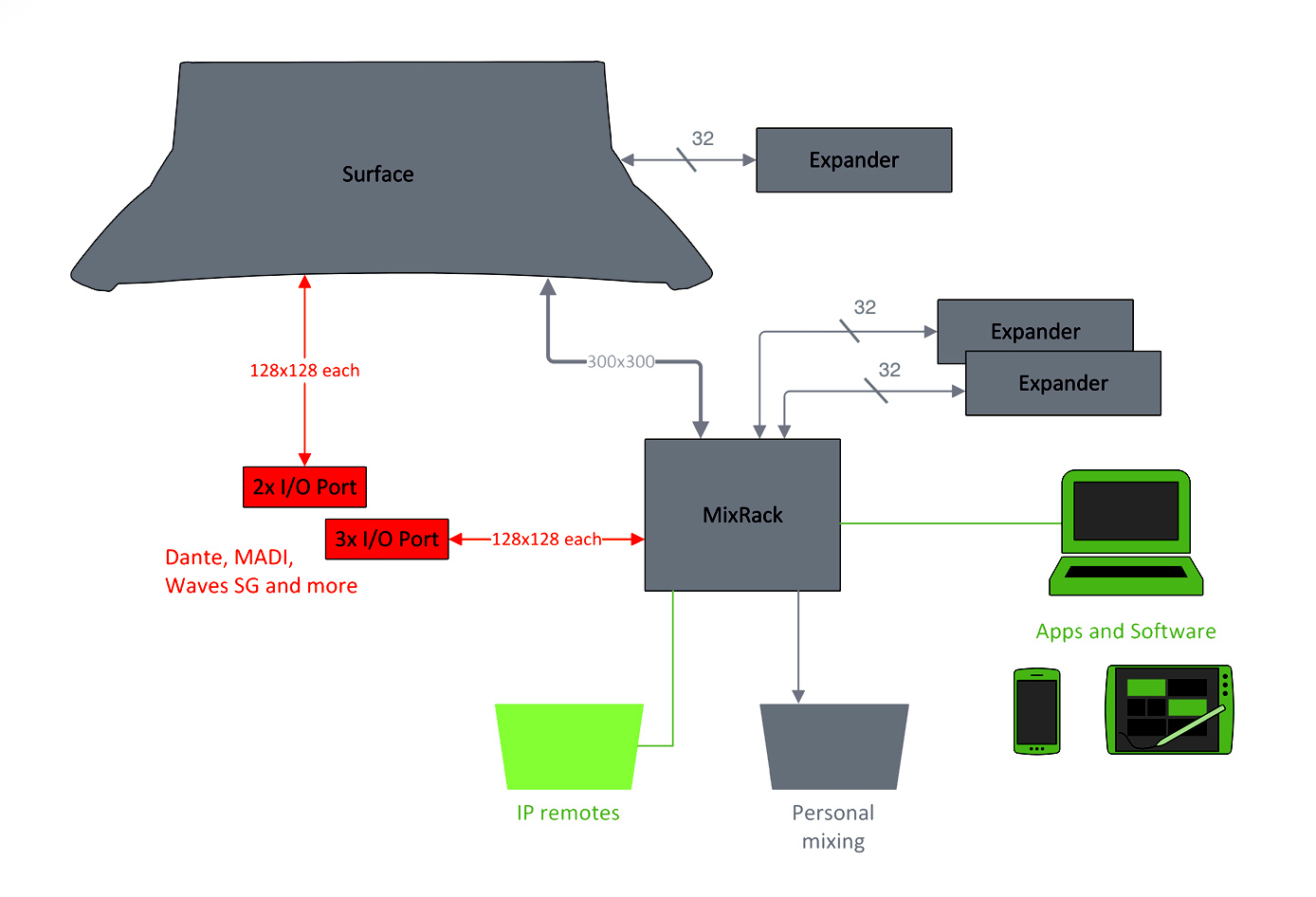

Il MixRack è il cuore di qualsiasi sistema dLive. Ospita il core di elaborazione XCVI completo di audio I/O, porte di controllo e networking audio. È tipicamente collegato a una Surface dLive, ma può anche essere controllato contemporaneamente o anche senza Surface tramite laptop o iPad, telecomandi Allen o controller di terze parti via TCP/IP. Il sistema può essere espanso aggiungendo fino a 3 rack modulari DX32, ed è compatibile con il sistema di missaggio personale ME.

dLive MixRacks

Sono disponibili 3 dimensioni di dLive MixRack. Tutti dispongono dello stesso motore di mixaggio e differiscono solo per il numero di I/O analogici. Tutti i modelli possono lavorare con tutti i 128 canali aggiungendo espansori DX o patchando sorgenti digitali.

Caratteristiche principali dei dLive MixRack:

• XCVI core FPGA 160x64
• Frequenza di campionamento 96kHz, accumulatore a 96 bit
• Leader di categoria, latenza ultra-bassa 0,7ms
• 128 canali di ingresso con elaborazione completa
• 64 uscite Mix con elaborazione completa
• DEEP plugin di elaborazione canale incorporati
• Architettura bus configurabile a 64 (gruppo, FX, aux, matrice, main)
• Modalità main LR, LCR e fino a 5.1
• 16 RackFX con ritorni stereo dedicati
• PFL multipli
• 16 DCA
• Generatore di segnale, RTA e spettrogramma integrati
• Alimentazione ridondante doppia, hot swappable
• Pannello frontale a filo con ventola ultra silenziosa
• Design delle staffe rack reversibile

MixRack

Posizionamento libero

Il MixRack può essere utilizzato come unità indipendente su uno scaffale o a pavimento. Verificare che i piedini in plastica siano montati. Assicurarsi di lasciare un adeguato flusso d’aria attorno all’unità. Non deve essere coperta in alcun modo. Posizionare sempre l’unità su una superficie solida e piana, lontano da imbottiti o tappeti.

Montaggio a rack e flight case

I modelli DM32, DM48 e DM64 sono progettati come unità da montare su rack da 19 pollici e occupano rispettivamente 7U, 8U, 10U di spazio rack. I piedini in plastica potrebbero dover essere rimossi prima del montaggio a rack; conservarli per usi futuri.

Per noleggio, touring e altri usi portatili, si consiglia l’uso di un flight case professionale con telaio rack interno ammortizzato.

ⓘ Garantire la naturale convezione del flusso d’aria attorno all’unità consentendo una buona ventilazione sotto, davanti e dietro l’unità. Apparecchiature rack note per produrre una quantità significativa di calore non dovrebbero essere montate direttamente sotto l’unità. La ventilazione forzata tramite una ventola rack può essere desiderabile in situazioni in cui lo spazio è limitato e la temperatura ambiente è elevata.

Staffette rack

Le staffe rack possono essere montate rivolte sia verso il pannello frontale che posteriore, a seconda dell’applicazione. Sono fissate ai lati del MixRack con 3 viti ciascuna come indicato sotto. Rimuovere queste viti con un cacciavite Pozidriv per rimuovere o riposizionare le staffe rack.

1. Montaggio alternativo delle staffe rack

Pannello posteriore

1. Ingressi Mic/Line - Preamplificatori richiamabili per segnali bilanciati o sbilanciati microfonici e di linea. Gain, Pad e 48V sono controllati digitalmente all’interno del preamplificatore.

   L’indicatore PP si illumina quando viene rilevata tensione phantom power alla presa, sia da fonte interna che esterna.

   Qualsiasi presa può essere assegnata a qualsiasi canale di ingresso utilizzando la schermata I/O o Processing / Preamp.

2. Uscite di linea – Uscite di linea bilanciate XLR. Livello nominale +4dBu. Le uscite sono protette da relè per evitare rumori all’accensione o spegnimento.

   I segnali possono essere assegnati a qualsiasi uscita tramite la schermata I/O.

3. I/O Ports – 3x porte di interfaccia audio da 128x128 canali ciascuna, assegnate indipendentemente. Installare una delle schede opzionali disponibili per espansione di sistema, split digitale microfonico, registrazione o networking audio distribuito. Fare riferimento a www.allen-heath.com per un elenco delle schede opzionali disponibili.

   ⓘ Le schede opzionali iLive / GLD (M-Dante, M-Waves, M-ES-V2, M-ACE, M-MADI) possono essere utilizzate con dLive quando installate con l’adattatore M-DL-ADAPT ‘letter-box’. Questo fornisce un’interfaccia 64x64 48kHz con conversione del Sample Rate integrata.

   Utilizzare la schermata I/O per assegnare segnali da o verso le porte I/O.

4. Network – 2x porte RJ45 Gigabit Ethernet. Collegare un laptop o un router wireless da utilizzare con dLive Editor o app iOS. Tutti i dispositivi sulla rete devono avere indirizzi IP compatibili.

   ⓘ Un interruttore incassato consente di ripristinare le impostazioni di rete ai valori di fabbrica. Per il reset, spegnere il MixRack, inserire un oggetto appuntito per premere e tenere premuto l’interruttore mentre si riaccende il MixRack. Tenere premuto l’interruttore per almeno 15 secondi.

5. gigaACE link – Collegamento MixRack a Surface tramite Gigabit Ethernet (conforme IEEE 802.3 Layer 2). Un singolo cavo Cat5e (o superiore) trasporta audio bidirezionale a 96kHz e controllo. Usare due cavi per la ridondanza – il sistema commuta automaticamente in caso di guasto cavo, senza interruzione audio.

6. DX links – Porte EtherCon doppie ridondanti per il collegamento di fino a 2 espansori DX tramite Fast Ethernet (conforme IEEE 802.3 Layer 2). Un singolo cavo Cat5e (o superiore) trasporta 32x32 canali di audio a 96kHz e controllo. Collegare il primo espansore a DX1 & DX2, il secondo espansore a DX3 & DX4.

   Utilizzare la schermata I/O per assegnare segnali da o verso gli espansori DX.

7. ME - Porta EtherCon dedicata per il sistema di missaggio personale Allen & Heath ME. Un singolo Cat5e (o superiore) trasporta 40 canali di audio a 48kHz, nomi dei canali e link stereo. Collegare un mixer ME-1 per collegamento in cascata o un hub ME-U per distribuzione di alimentazione e audio.

   Utilizzare la schermata I/O per assegnare segnali al sistema ME.

8. Word Clock I/O - Connettori BNC per sincronizzazione da un clock audio esterno o per fornire un clock ad altri dispositivi. Usare la schermata MixRack / Audio / Audio Sync per selezionare la sorgente clock.
9. Audio Sync Lock – Indica che l’audio è sincronizzato con una sorgente clock valida. Se non si illumina, verificare che sia selezionata la sorgente clock corretta nella schermata MixRack / Audio / Audio Sync.
10. Phones - Presa jack standard da 1/4” e controllo livello per l’amplificatore cuffie integrato. L’uscita segue la selezione PAFL.

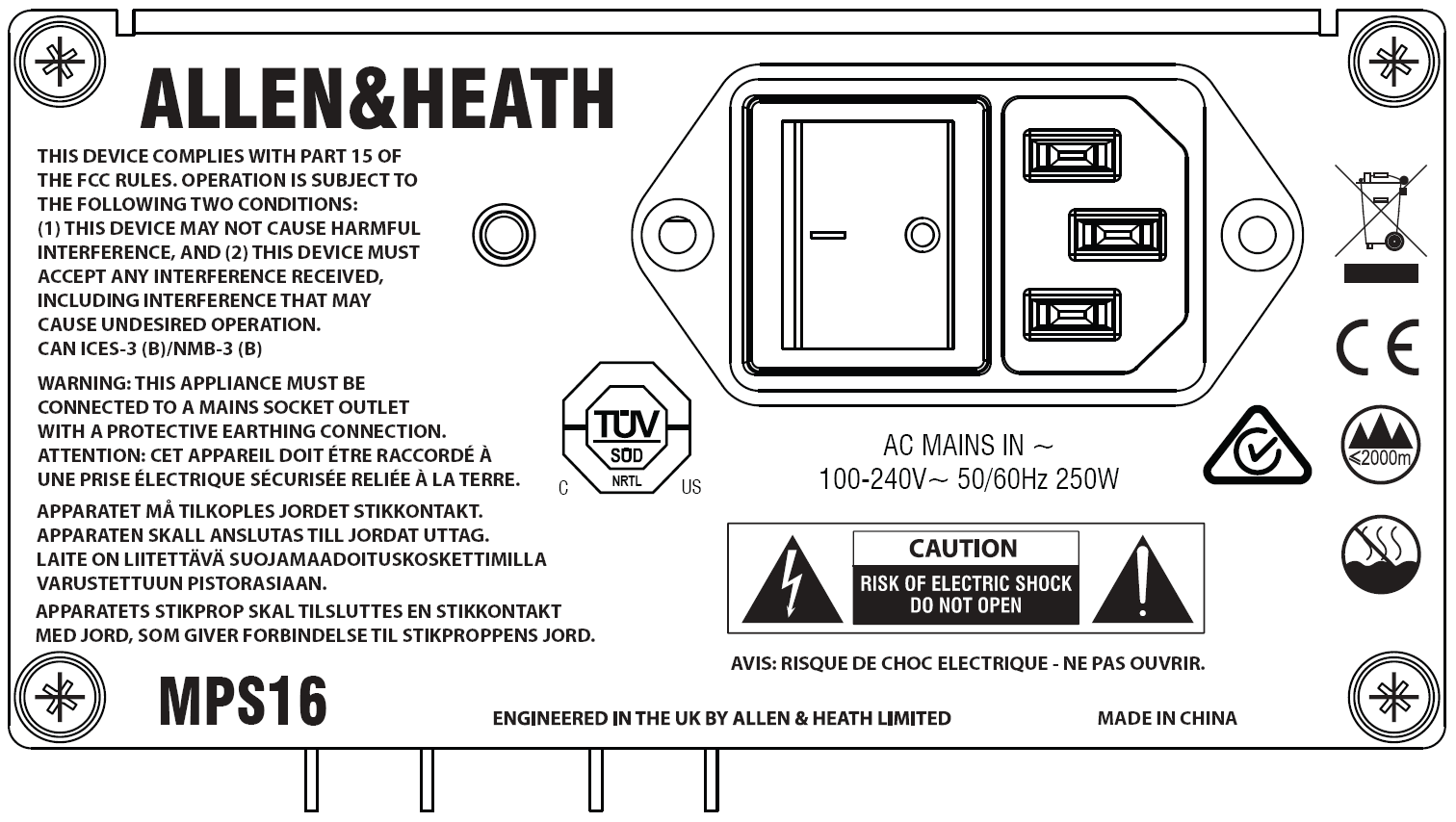

11. Alimentazione – Alimentatore hot swappable con presa IEC e interruttore on/off a bilanciere. Per rimuovere o sostituire, allentare le 4 viti e far scorrere l’alimentatore fuori dallo slot.

ⓘ I dLive MixRack vengono forniti con un solo alimentatore installato. Un secondo alimentatore può essere installato per la ridondanza (codice parte MPS-16). Allentare le 4 viti a brugola che fissano il pannello cieco*, inserire l’al serrare le 4 viti a brugola indicate sopra. Il MixRack commuterà automaticamente tra gli alimentatori senza interruzioni audio in caso di guasto di uno dei due.

* Sui primi modelli dLive, rimuovere le 4 viti che fissano il pannello cieco utilizzando un cacciavite Torx a stella T8.

ⓘ Prestare attenzione agli avvisi di sicurezza stampati sul pannello.

È fornita una fascetta P-clip in plastica per fissare il cavo di alimentazione. Inserire il cavo o bloccarlo in posizione utilizzando un cacciavite Torx a stella T20 per rimontare la fascetta attorno al cavo.

Pannello frontale

1. Ventola – Ventola ultra silenziosa. Assicurarsi che l’apertura di ventilazione non sia ostruita.
2. Kensington Lock - Slot per fissare dispositivi di sicurezza antitaccheggio Kensington standard.
3. Indicatori di stato – Indicatori di alimentazione ON per i 2 alimentatori. L’indicatore Ready si illumina quando le uscite sono pronte a trasmettere audio dopo l’accensione.Collegamento e accensione

Accendere il MixRack. Occorrono circa 15s affinché il motore di mixaggio inizi a trasmettere audio. Si dovrebbero sentire i relè scattare quando collegano le uscite una volta completato l’avvio. L’indicatore Ready sul pannello frontale si illuminerà a questo punto.

Collegamento della Surface

Collegare un cavo CAT5e touring grade (o superiore) fino a 100m tra la Surface dLive e le porte gigaACE del MixRack. Usare due cavi per la ridondanza se necessario.

ⓘ Consulta www.allen-heath.com per requisiti, raccomandazioni e lista di cavi CAT5 disponibili.

Accendere la Surface. Gli indicatori Lnk/Err gigaACE lampeggiano a ritmo costante quando il collegamento è stabilito. L’indicatore di errore rosso si illumina se viene rilevato un errore di comunicazione. Verificare che i cavi siano collegati correttamente e non siano difettosi.

Occorrono circa 30s affinché la Surface prenda il controllo e il touchscreen diventi reattivo.

Collegamento dell’espansore

Collegare un cavo CAT5e touring grade (o superiore) fino a 100m tra l’espansore DX e le porte DX del MixRack. Usare due cavi per la ridondanza se necessario.

ⓘ Consulta www.allen-heath.com per requisiti, raccomandazioni e lista di cavi CAT5 disponibili.

Accendere l’espansore DX. Gli indicatori Lnk/Err della porta DX lampegg quando il collegamento è stabilito. L’indicatore di errore rosso si illumina se viene rilevato un errore di comunicazione. Verificare che i cavi siano collegati correttamente e non siano difettosi.

Collegamento sistema ME

Collegare un cavo CAT5e touring grade (o superiore) fino a 100m tra la porta ME del MixRack e ME-1 o ME-U.

ⓘ Consulta www.allen-heath.com per requisiti, raccomandazioni e lista di cavi CAT5 disponibili.

Collegare un laptop o un router wireless

Collegare un laptop, router o access point a una delle porte Network da utilizzare con dLive Editor o app iOS. Leggere le Release Notes e i file di aiuto allegati al software o alle app per ulteriori informazioni.

ⓘ dLive comunica tramite TCP/IP. Tutti i dispositivi sulla rete, incluso MixRack e Surface, devono avere indirizzi IP compatibili. I valori di fabbrica sono:

Per collegamenti diretti cablati con laptop, impostare il laptop su un indirizzo IP statico compatibile, ad esempio 192.168.1.10.

Per collegamenti wireless, impostare il router/access point su un indirizzo IP compatibile, ad esempio 192.168.1.254, e il suo intervallo DHCP su una gamma compatibile, ad esempio 192.168. a 192.168.1.200. Impostare qualsiasi laptop o dispositivo mobile wireless su DHCP / ‘ottieni automaticamente un indirizzo IP’.
