Este documento cubre:

• S3000
• S5000
• S7000

IMPORTANTE - Leer antes de comenzar

Instrucciones de seguridad

Antes de comenzar, lea las Instrucciones de seguridad importantes impresas en la hoja suministrada con el equipo. Por su propia seguridad y la del operador, el equipo técnico y los artistas, siga todas las instrucciones y preste atención a todas las advertencias impresas en la hoja y en los paneles del equipo.

Firmware operativo del sistema

La función de este producto está determinada por el firmware (software operativo) que lo ejecuta. El firmware se actualiza regularmente a medida que se agregan nuevas funciones y se realizan mejoras.

ⓘ Consulte www.allen-heath.com para obtener la última versión del firmware para el producto o el sistema anfitrión.

Acuerdo de licencia de software

Al usar este producto Allen & Heath y el software que contiene, acepta estar sujeto a los términos del correspondiente Acuerdo de licencia de usuario final (EULA), una copia del cual se puede encontrar en www.allen-heath.com/legal. Usted acepta estar sujeto a los términos del EULA al instalar, copiar o usar el software.

Información adicional

Consulte el sitio web de Allen & Heath para obtener más información, base de conocimientos y soporte técnico. Para obtener más información sobre la configuración y funciones de mezcla, consulte las Guías de referencia de firmware disponibles para descargar en www.allen-heath.com.

También puede unirse a nuestra Comunidad Digital de Allen & Heath para compartir conocimientos e información con otros usuarios.

Precauciones generales

• Proteja el equipo contra daños por contaminación líquida o de polvo.
• Si el equipo se ha almacenado a temperaturas bajo cero, permita tiempo para que alcance la temperatura normal de funcionamiento antes de usarlo en el lugar. La temperatura de funcionamiento recomendada es de 0 a 40 grados Celsius.
• Evite usar el equipo en calor extremo y luz solar directa. Asegúrese de que las ranuras de ventilación y los ventiladores no estén obstruidos y que haya un movimiento adecuado de aire alrededor del equipo.
• Limpie el equipo con un cepillo suave y un paño seco sin pelusa. No use productos químicos, abrasivos o disolventes. No use lubricante ni limpiador de contactos en los faders.
• Se recomienda que el mantenimiento sea realizado solo por un agente autorizado de Allen & Heath. Los datos de contacto de su distribuidor local pueden encontrarse en el sitio web de Allen & Heath. Allen & Heath no acepta responsabilidad por daños causados por mantenimiento, reparación o modificación por personal no autorizado.

Registre su producto

Registre su producto en línea en www.allen-heath.com/register.

Garantía

Este producto cuenta con una garantía limitada del fabricante, cuyas condiciones se pueden encontrar en www.allen-heath.com/legal.

Artículos empaquetados

Verifique que haya recibido lo siguiente:

• dLive Surface
• Hoja de seguridad
• Cable de alimentación IEC
• Cubierta antipolvo

Introducción

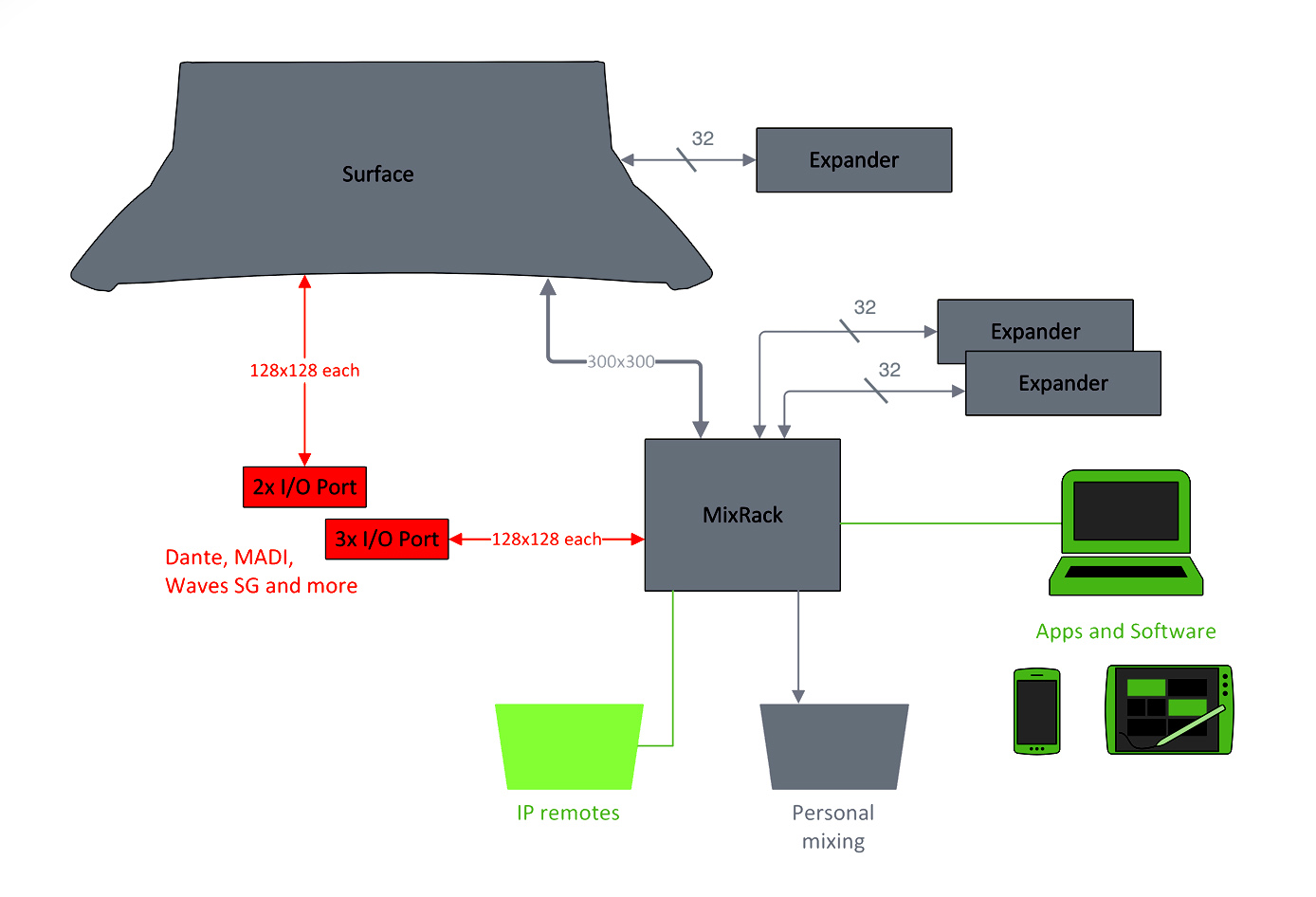

dLive es un sistema de mezcla digital distribuido que ofrece una solución única y flexible para cualquier aplicación de sonido en vivo. Separa el motor de mezcla de la superficie de control, ubicando el audio y el procesamiento donde se necesita, y ofrece una gran cantidad de posibilidades de control y redes de audio. Consulte el sitio web de Allen & Heath para obtener más información sobre dLive.

El MixRack es el corazón de cualquier sistema dLive. Aloja el núcleo de procesamiento XCVI completo con I/O de audio, puertos de control y redes de audio. La Surface es efectivamente un controlador de red para el MixRack, con la adición de I/O de audio incorporado y puertos de redes de audio. El sistema puede ampliarse agregando hasta 3 racks modulares DX32, y es compatible con el sistema de mezcla personal ME.

dLive Surfaces

Hay 3 tamaños de dLive S Class Surface disponibles. Todos cuentan con el mismo I/O y difieren solo en el número de faders y pantallas táctiles.

dLive Surface características a simple vista:

• Diseño totalmente asignable
• Harmony UI – pantalla integrada y controles ‘envolventes’
• Pantalla táctil capacitiva simple o doble de 12”
• Control gestual – pellizcar, deslizar, arrastrar y soltar
• Áreas de widgets configurables para Escenas, medidores, FX y más
• 3 páginas de rotatorios asignables por pantalla
• 26 SoftKeys asignables
• Tiras de fader para Wedge de ingeniero y monitores IEM
• Medición multipunto completa
• Visibilidad a la luz del día
• Grabación y reproducción estéreo USB
• Fuente de alimentación dual redundante, intercambiable en caliente

Panel trasero

1. Entradas Mic/Línea – 8 preamplificadores recuperables para señales balanceadas o no balanceadas de micrófono y nivel de línea. Ganancia, Pad y 48V se controlan digitalmente dentro del preamplificador.

   El indicador PP se enciende cuando se detecta voltaje de alimentación phantom en el conector, ya sea de fuente interna o externa.

   Cualquier conector puede ser asignado a cualquier canal de entrada usando la pantalla I/O o la pantalla Procesamiento / Preamp.

2. Entradas digitales – 2 entradas estéreo AES3 (frecuencia de muestreo de 32kHz a 96kHz). La conversión de frecuencia de muestreo puede ser omitida.

   Cualquier conector puede ser asignado a cualquier canal de entrada usando la pantalla I/O o la pantalla Procesamiento / Preamp.

3. Salidas de línea – 8 salidas de nivel de línea balanceadas XLR. Nivel nominal +4dBu. Las salidas están protegidas con relés para evitar ruidos al encender o apagar.

   Las señales pueden ser asignadas a cualquier conector de salida usando la pantalla I/O.

4. Salidas digitales – 3 salidas estéreo AES3 (conmutables entre 48kHz o 96kHz).

   Las señales pueden ser asignadas a cualquier conector de salida usando la pantalla I/O.

5. I/O Puertos – 2 puertos de interfaz de audio 128x128 canales cada uno, asignados independientemente. Instale una de las tarjetas de opción disponibles para expansión del sistema, división digital de micrófonos, grabación o redes de audio distribuidas. Consulte www.allen-heath.com para obtener una lista de tarjetas de opción disponibles.

   ⓘ  Las tarjetas de opción iLive / GLD (M-Dante, M-Waves, M-ES-V2, M-ACE, M-MADI) pueden usarse con dLive cuando se instalan con el adaptador ‘letter-box’ M-DL-ADAPT. Esto proporciona una interfaz 64x64 a 48kHz con conversión de frecuencia de muestreo incorporada.

   Use la pantalla I/O para asignar señales desde o hacia los puertos I/O.

6. Indicadores de estado – Indicadores de encendido para las 2 fuentes de alimentación. El indicador Ready se enciende cuando los conectores de salida están listos para pasar audio tras el encendido. Audio Sync Locked indica una fuente de reloj válida.
7. Cerradura Kensington - Ranura para instalar dispositivos de seguridad antirrobo estándar Kensington.

8. Fuente de alimentación – Fuente de alimentación intercambiable en caliente con toma de corriente IEC y interruptor de encendido/apagado. Para quitar o reemplazar, afloje los 4 tornillos y deslice la fuente fuera de la ranura.



   ⓘ  Las superficies dLive se envían con una PSU instalada. Se puede instalar una segunda PSU para redundancia (número de pieza MPS-16). Afloje los 4 tornillos de mariposa cautivos que aseguran el panel ciego*, deslice la PSU en la ranura y apriete los 4 tornillos de mariposa cautivos indicados arriba. La superficie cambiará automáticamente entre las fuentes sin interrupción del audio si una falla. En las primeras unidades dLive, retire los 4 tornillos que aseguran el panel ciego usando un destornillador Torx T8 en estrella.

   ⓘ Preste atención a las advertencias de seguridad impresas en el panel.

   Se proporciona una abrazadera de cable plástica tipo P-clip para asegurar el cable de alimentación. Inserte el cable o asegúrelo usando un destornillador Torx T20 en estrella para volver a colocar la abrazadera alrededor del cable.



9. Red – 2 puertos RJ45 Gigabit Ethernet. Conecte un portátil o un router inalámbrico para usar con dLive Editor o aplicaciones iOS. Todos los dispositivos en la red deben tener direcciones IP compatibles.
10. gigaACE enlace – Enlace MixRack a Surface sobre Ethernet Gigabit (compatible con IEEE 802.3 Capa 2). Un solo cable Cat5e (o superior) transporta audio bidireccional a 96kHz y control. Use dos cables para redundancia; el sistema cambiará sin interrupciones en caso de fallas.

11. DX enlaces – Puerto EtherCon dual redundante para conexión de un expansor DX sobre Fast Ethernet (compatible con IEEE 802.3 Capa 2). Un solo cable Cat5e (o superior) transporta 32x32 canales de audio a 96kHz y control. Use dos cables para redundancia.

    Use la pantalla I/O para asignar señales desde o hacia los expansores DX.

12. Word Clock I/O - Conectores BNC para sincronizar desde un reloj de audio externo o para proporcionar un reloj a otros dispositivos.
13. USB – Puerto USB A para transferencia de archivos, archivo y actualización de firmware usando unidades USB estándar.

14. Salida de pantalla – Puerto VGA para conexión de monitor externo. El monitor externo puede reflejar cualquiera de las vistas de pantalla táctil. Use la pantalla Surface / Screen para configurar.

    ⓘ No se admiten pantallas táctiles externas.

Panel frontal

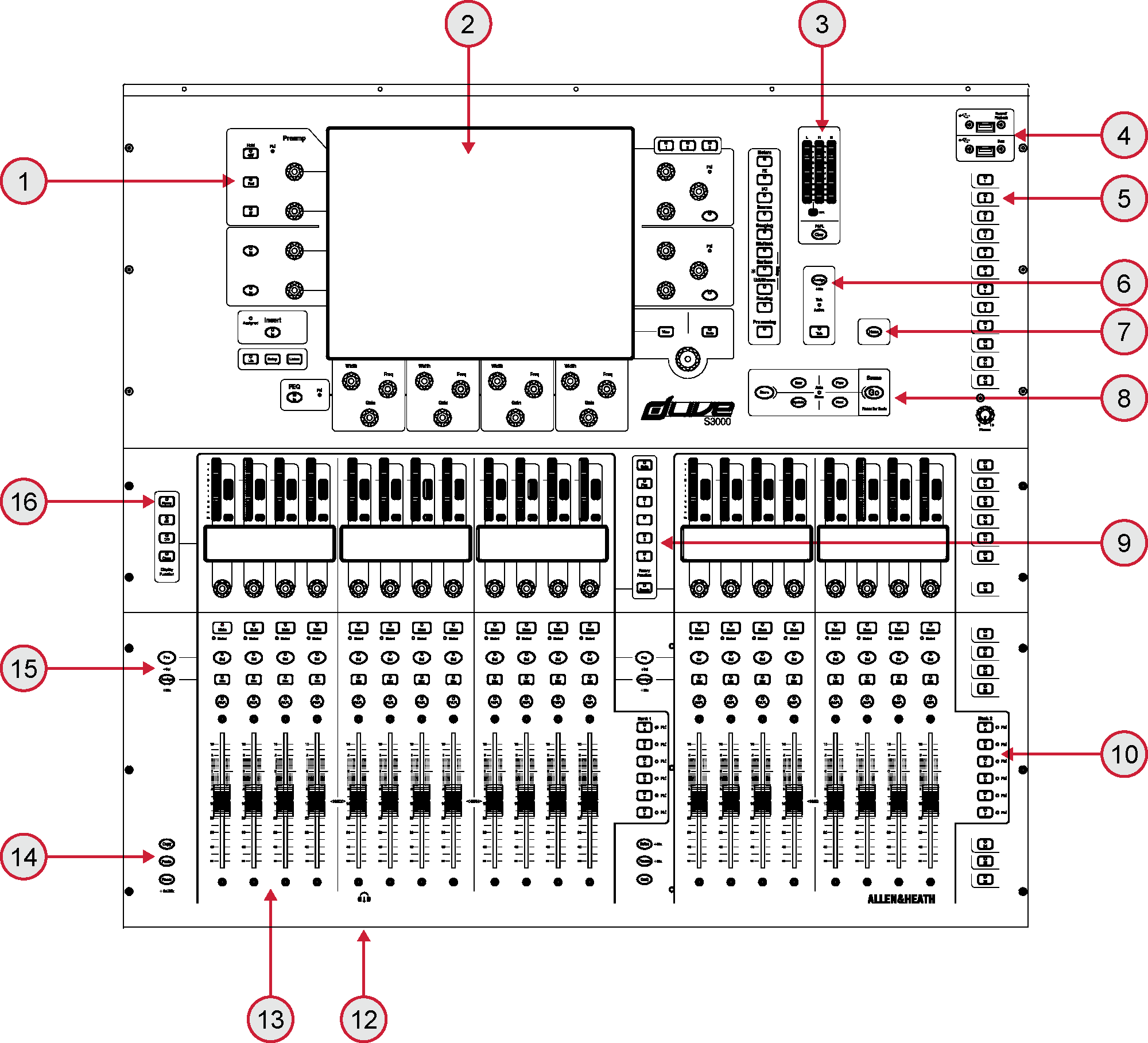

1. Procesamiento de canal – Presione la tecla Sel de una tira de fader para acceder al procesamiento del canal de entrada o mezcla asignado a ella. Lea el párrafo Harmony UI a continuación para más información.
2. Pantalla táctil – Pantalla táctil capacitiva simple o doble de 12” con control gestual y visibilidad a la luz del día. Lea el párrafo Harmony UI a continuación para más información.
3. Medidores principales / PAFL – Medidores LCR con indicador PAFL activo. Presione PAFL Clear para cancelar cualquier PAFL activo.
4. Puertos USB – El puerto superior está dedicado a grabación y reproducción de archivos WAV estéreo. El puerto inferior es para transferencia de datos de archivos Show, bibliotecas, registros de eventos y actualizaciones de firmware.
5. SoftKeys – 26 teclas asignables por el usuario. Asigne funciones usando la pantalla Surface / Control / SoftKeys.
6. Talkback – Tecla de pulsar para hablar con enclavamiento o momentánea e indicador Talk Active. Mantenga presionado Assign y pulse cualquier tecla maestra Mix para asignar.

7. Home – Presione para restaurar un estado familiar de la Surface. Home restaura las capas activas predeterminadas, modos de pantalla, mezcla activa, modo rotatorio de la tira y vista LCD del canal.

   ⓘ Home no afecta el procesamiento del canal, diseño de la tira, iluminación ni ninguna otra configuración almacenada en Escenas.

8. Escena navegación – Presione Go para recuperar la siguiente escena como se indica en la esquina superior derecha de la pantalla del sistema. Esta Escena se resalta en verde en el menú de Escenas y el widget de Escenas. Use las teclas Prev y Next para seleccionar la siguiente escena antes de recuperarla.

   Mantenga presionado Reset y pulse Go para deshacer una recuperación accidental y restaurar configuraciones previas.

   Store - Guarde la configuración actual en la escena actual como se indica en la esquina superior izquierda de la pantalla del sistema. Esta Escena se resalta en amarillo en el menú de Escenas y el widget de Escenas.

   ⓘ Auto Store guarda automáticamente la Escena actual (última recuperada) cada vez que se recupera otra escena. El LED se enciende para indicar que esta opción está activa.

   New - Guarde la configuración actual en una nueva Escena vacía. La siguiente ubicación de memoria de escena disponible se llenará con la configuración actual.

   Update - Actualice uno o más parámetros o canales en una Escena específica (o rango de escenas) con la configuración/valores actuales.

9. Modo rotatorio de la tira – Seleccione la función de los codificadores rotatorios de la tira de fader. Los rotatorios pueden controlar la ganancia del preamplificador, paneo, envíos a la mezcla activa y 4 funciones asignables. Asígnelos usando la pantalla Surface / Control / Preferences. El color del LED rotatorio coincide con la función activa, por ejemplo rojo para Ganancia, amarillo para Pad; sigue el color de la mezcla activa cuando está en modo Envios.

   La función Sends pone el control de niveles de envío a la mezcla activa en los rotatorios de la tira, mientras que los faders controlan los niveles del canal a la mezcla principal, es decir, inhibe temporalmente ‘envíos en faders’.

10. Capas – Navegue por 6 capas de tiras de fader por cada banco. Los indicadores de pico rojos se encienden cuando cualquier canal en la capa asociada está a menos de 3dB del recorte, para que pueda controlar la actividad de la señal en las capas.

    Los bancos pueden vincularse usando la pantalla Surface / Control / Preferences – las teclas de capa afectarán a todos los bancos vinculados. Por ejemplo, puede querer que todas las tiras de entrada en 2 bancos permanezcan ‘sincronizadas’ al cambiar de capa.

11. Safes – Mantenga presionada y pulse una tecla Mix de la tira para proteger el canal de la recuperación de Escena. Para proteger solo una selección de parámetros, use la pantalla Scenes / Scene Safes.

    Freeze en Capas – Mantenga presionada y pulse una tecla Mix de la tira para bloquear un canal en todas las capas.

    GEQ en Faders – Presenta el GEQ para una mezcla seleccionada en los faders. Presione para alternar entre frecuencias altas y bajas (S3000, S5000) y salir. Los valores de frecuencia se muestran en las pantallas LCD de la tira y los medidores muestran la actividad RTA de cada banda de frecuencia y la indicación de pico. Esto es útil para eliminar resonancias en monitores o identificar frecuencias problemáticas.

    El fader maestro de mezcla se presenta en la tira derecha mientras está en este modo.

12. Phones - Conectores jack estándar de 1/4” y 1/8” ubicados debajo del reposabrazos. El S5000 y S7000 tienen 2 juegos de salidas para auriculares.

13. Tiras de fader – Proporcionan control de canales de entrada, retornos FX, maestros de mezcla, DCAs, monitor Wedge / IEM del ingeniero, o MIDI. Lea el párrafo de Tiras de fader a continuación para más información.

    El diseño de la tira es asignable por el usuario y se almacena en Escenas. Use la pantalla Surface / Control / Strip Assign para editar el diseño de la tira.

14. Copiar – Mantenga presionado y pulse:

    Una tecla Sel de la tira para copiar el procesamiento del canal.

    Una tecla Mix de la tira para copiar las asignaciones de mezcla y niveles de envío.

    Cualquier área resaltada de la pantalla táctil para copiar la configuración de un bloque de procesamiento específico.

    Pegar - Mantenga presionado y pulse una tecla Sel, una tecla Mix o un área resaltada de la pantalla táctil para pegar las configuraciones copiadas.

    Restablecer - Mantenga presionado y pulse una tecla Sel, una tecla Mix o un área resaltada de la pantalla táctil para restablecer los parámetros relacionados a los valores predeterminados de fábrica.

    Mantenga presionado Reset y mueva un fader hacia arriba o abajo para configurarlo rápidamente a 0dB o apagado.

15. Asignar – Mantenga presionado y pulse una tecla Mix de la tira para alternar su asignación a la mezcla activa encendida o apagada.

    Pre/Post – Mantenga presionado y pulse una tecla Sel de la tira para alternar los envíos a la mezcla activa pre o post fader.

    Active o desactive todos los canales o pre/post pulsando una tecla maestra Mix o Sel.

    Las asignaciones y configuraciones pre/post para el canal o mezcla seleccionados también están disponibles en la pantalla Routing.

16. Modo de pantalla LCD – Seleccione la información que se muestra en las pantallas LCD de la tira. Lea el párrafo de Tiras de fader a continuación para más información.

Harmony UI – pantalla de procesamiento

La pantalla izquierda en el S5000 y S7000 está dedicada al procesamiento de canales. El S3000 incorpora esta pantalla en la pantalla del sistema.

dLive integra la pantalla táctil con un conjunto de controles ‘envolventes’ codificados por colores para una operación intuitiva y rápida. Áreas dedicadas de la pantalla muestran valores y estado de los controles correspondientes; algunas son configurables o asignables por el usuario (áreas de widgets). Tocar cualquiera de estas áreas abrirá la pestaña asociada en el área principal de la pantalla.

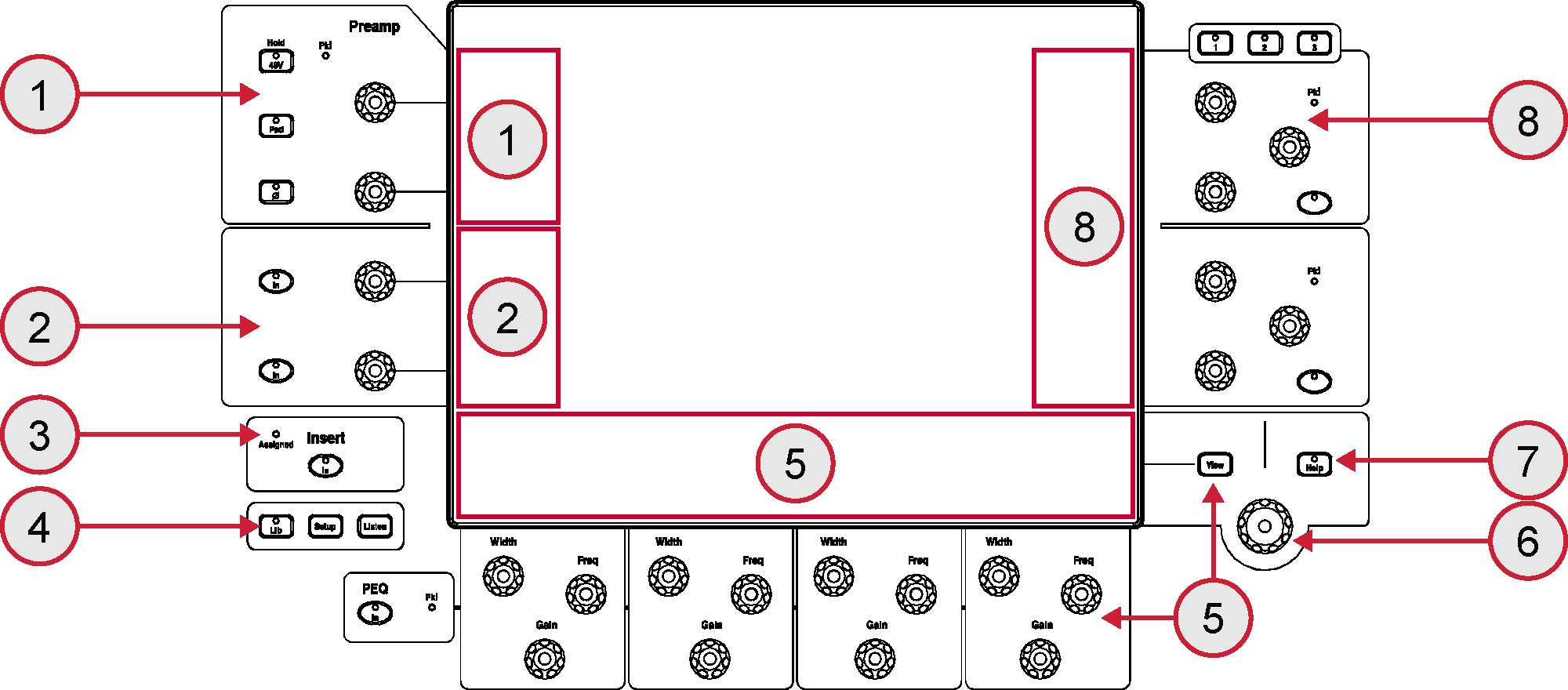

1. Preamp – Indicador de pico y controles dedicados para ganancia analógica, ajuste digital, 48V, Pad y polaridad.
2. Filtros – Frecuencia y conmutador de HPF y LPF.
3. Insertar – Conmutador Insert In e indicador asignado. El indicador se enciende cuando cualquiera de los puntos de inserción del canal está asignado.

4. Lib – Presione para acceder a la biblioteca de presets para el canal o bloque de procesamiento enfocado. Un menú emergente permite recuperar, almacenar, sobrescribir o eliminar bibliotecas. Presione Lib nuevamente para salir.

   Configuración – Mantenga presionado y toque cualquier área resaltada de las pantallas para configurarla. Por ejemplo, toque un área de widget para configurar funciones, vistas o controles. Toque en el área principal de la pantalla para acceder a opciones adicionales a las mostradas.

   Escuchar – Mantenga presionado y toque cualquier área resaltada de la pantalla para escuchar ese punto en la ruta de señal del canal seleccionado. La señal sobrescribe temporalmente el bus PAFL y los medidores asociados.

5. PEQ – Conmutador, indicador de pico y controles de ancho, frecuencia y ganancia para las 4 bandas del ecualizador paramétrico EQ.

   Un área dedicada de la pantalla muestra los parámetros de PEQ y/o la curva de respuesta, ya sea individualmente para las 4 bandas o en rango completo. Mantenga presionado Configuración y toque esta área para configurar. Presione Vista para alternar entre las vistas configuradas.

6. Tocar y girar – Toque un parámetro o configuración en el área principal de la pantalla y ajuste su valor con el control rotatorio.
7. Ayuda – Presione para mostrar una breve ayuda contextual para la pantalla activa.

8. Soft Rotaries – 2 bloques de 3 rotatorios asignables sobre 3 capas, por pantalla. Cada bloque tiene su propio conmutador y indicador de pico.

   Un área dedicada de la pantalla muestra los parámetros para los controles asignados e indicadores en miniatura cuando están disponibles. Mantenga presionado Configuración y toque esta área para configurar. Presione las teclas sobre los rotatorios, o deslice dentro del área de widgets para alternar entre las 3 capas.

   ⓘ Tenga en cuenta que los Soft Rotaries pueden configurarse para seguir la selección de canal, mezcla activa o para bloquearse en un canal específico.

Harmony UI – pantalla del sistema

La pantalla del sistema (pantalla derecha en el S5000 y S7000) muestra estado, configuración del sistema, menús de gestión de memoria y más.

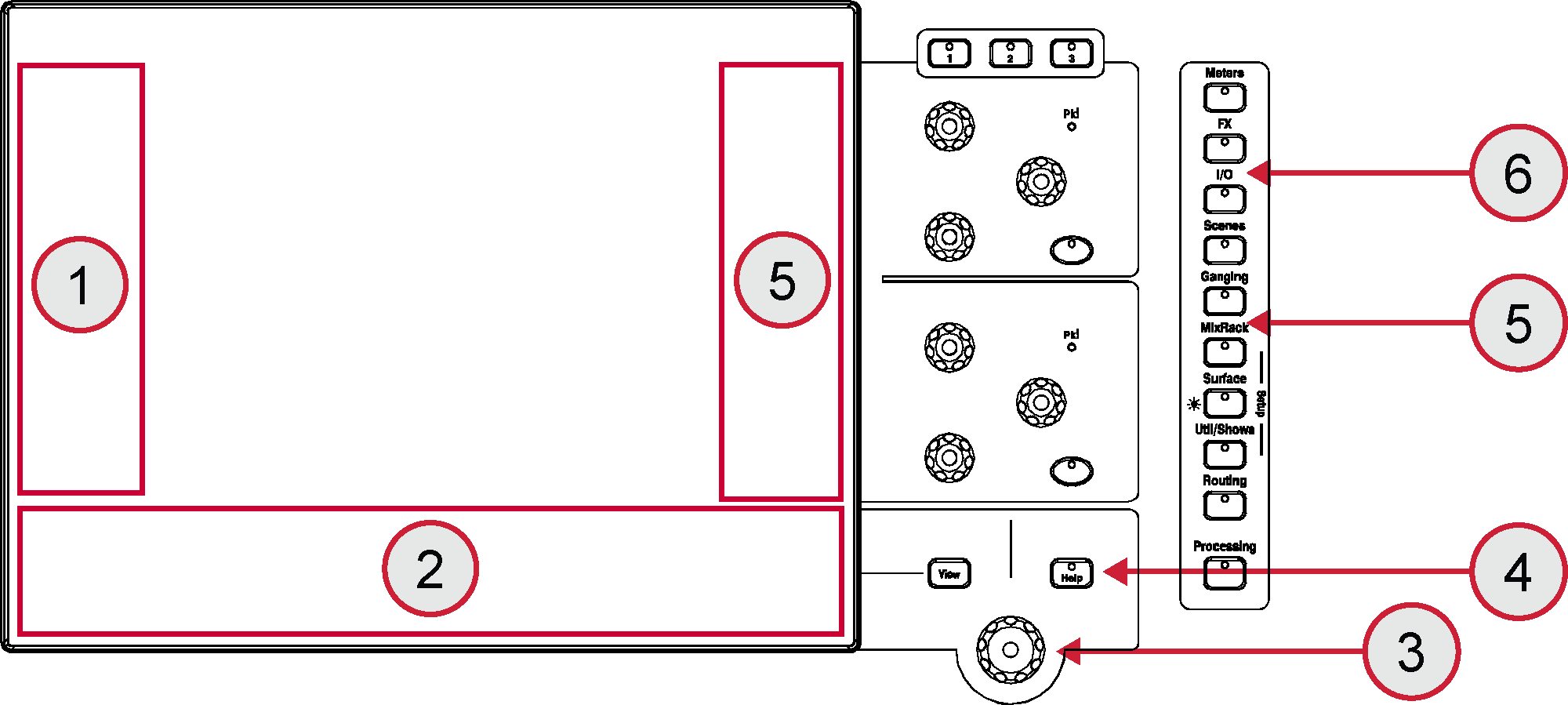

1. Área de widgets izquierda – Puede configurarse para diferentes funciones, por ejemplo como lista desplazable de Escenas. Mantenga presionado Configuración y toque esta área para configurar.

   En el S3000 esta área está dedicada al procesamiento de canal.

2. Área de widgets inferior – Puede configurarse para diferentes funciones, por ejemplo como puente de medidores desplazable. Mantenga presionado Configuración y toque esta área para configurar. Presione Vista para alternar entre las vistas configuradas.
3. Control rotatorio – Ajusta el valor del parámetro resaltado en amarillo en el área principal de la pantalla.
4. Ayuda – Presione para mostrar una breve ayuda contextual para la pantalla activa.

5. Soft Rotaries – 2 bloques de 3 rotatorios asignables sobre 3 capas, por pantalla. Cada bloque tiene su propio conmutador y indicador de pico.

   Un área dedicada de la pantalla muestra los parámetros para los controles asignados e indicadores en miniatura cuando están disponibles. Mantenga presionado Configuración y toque esta área para configurar. Presione las teclas sobre los rotatorios, o deslice dentro del área de widgets para alternar entre las 3 capas.

   ⓘ Tenga en cuenta que los Soft Rotaries pueden configurarse para seguir la selección de canal, mezcla activa o para bloquearse en un canal específico.

6. Modos de pantalla – Presione para seleccionar los menús para el área principal de la pantalla.

   Medidores – Acceso a medidores de entrada, medidores FX, medidores de mezcla, RTA, espectrograma y 4 vistas personalizables de medidores.

   FX – Ver, cargar y configurar las 16 unidades RackFX. La vista del panel trasero permite asignar cada unidad como insertada o envío/retorno.

   I/O – Asignar entradas y salidas del sistema tocando los puntos de cruce.

   Escenas – Acceso al gestor de escenas, listas de señales y protección de escenas.

   Agrupamiento – Crear hasta 16 grupos para vincular parámetros seleccionados a través de múltiples canales.

   MixRack Configuración – Acceso a configuración de buses del mezclador, configuración estéreo de entrada, ajustes de red, perfiles de usuario, asignaciones de Talkback, generador de señal, sincronización de audio y opciones de puertos I/O.

   Configuración de Surface – Asignaciones de diseño de tiras de fader, SoftKeys y funciones rotatorias personalizadas. Control de iluminación de Surface y reproducción/grabación de audio USB. Acceso a opciones PAFL y configuración de red.

   ⓘ Presione y mantenga la tecla Configuración de Surface para acceder rápidamente a los ajustes del atenuador. Mientras mantiene presionada la tecla Configuración de Surface, use el control rotatorio para cambiar el brillo de la pantalla táctil.

   Util/Shows – Acceso al gestor de Shows, gestor de bibliotecas, diagnósticos del sistema, calibración de pantalla y faders, actualización de firmware y MMC MIDI.

   Enrutamiento – Acceso a enrutamiento y asignaciones para el canal seleccionado.

   Procesamiento (S3000) – Pantalla de procesamiento de canal para el canal seleccionado.

   Cuando no se selecciona ningún modo de pantalla, se muestra un panel de Estado del sistema. Toque Apagar en esta pantalla para apagar la Surface de forma segura antes de desconectar.

Tira de fader

Medidor

Medidor de señal de 22 segmentos y medidor de reducción de ganancia de 6 segmentos. El medidor muestra la actividad de la señal de audio para el canal.

El indicador de pico rojo se enciende para advertir que la señal está a menos de 3dB del recorte. Es un sensor multipunto, lo que significa que detecta actividad de pico en varios puntos de la ruta de señal. Si se enciende antes que el resto del medidor, verifique la actividad de la señal en la pantalla de procesamiento.

ⓘ Para configurar el punto de fuente global del medidor para canales de entrada y maestros de mezcla, mantenga presionado Configuración y toque el área principal de la pantalla en la pantalla Medidores / Entradas o Medidores / Mezcla.

Pantalla LCD

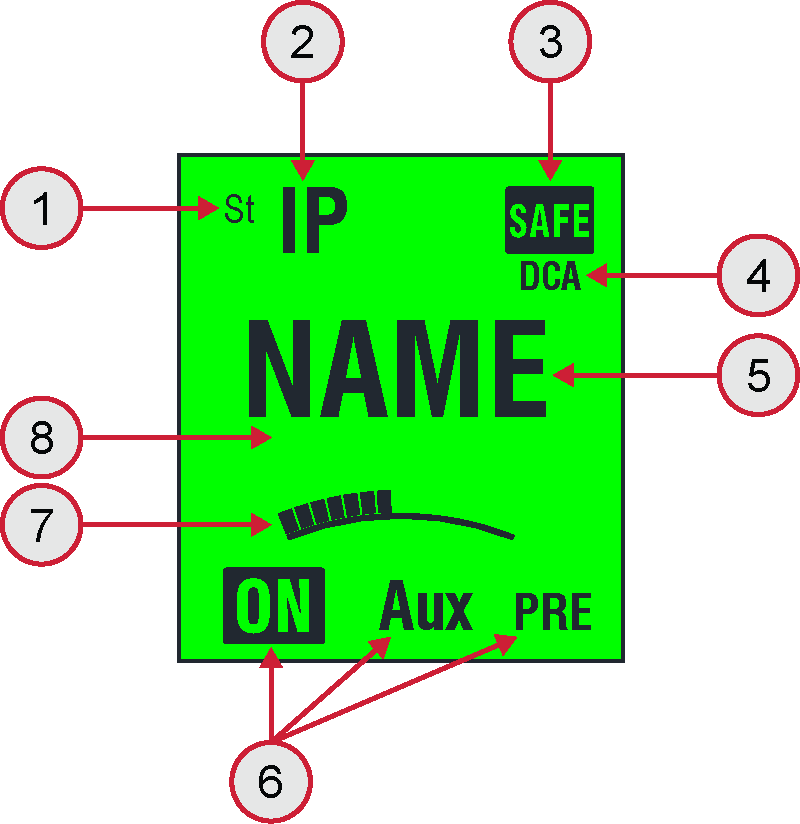

Muestra información sobre el canal, incluyendo nombre y color.

1. Estéreo
2. Tipo de tira
3. El canal ha sido protegido Safe de la recuperación de Escena
4. El canal está asignado a uno o más grupos DCA

5. Use las teclas de Modo de pantalla LCD para mostrar el Nombre definido por el usuario, la posición del fader en dB, el número de canal DSP, o el identificador del conector I/O de la fuente/destino asignado.

   I/O los conectores se muestran como sigue:

   R-nn = MixRack

   S-nn = Surface

   DXn-nn = número de puerto y conector del expansor DX

   USB = reproducción/grabación USB

   Pn-nn = número de puerto y canal I/O

   FX-n = número de unidad RackExtra FX

   SigGen = Generador de señal interno

6. Asignación a la Mezcla activa, tipo de mezcla y configuración pre/post
7. Rotatorio de tira – Su función se selecciona usando las teclas de modo rotatorio de la tira como se describió anteriormente en este capítulo. Los rotatorios pueden controlar ganancia del preamplificador, paneo, envíos a la mezcla activa y 4 funciones asignables. El color del LED rotatorio coincide con la función activa, por ejemplo rojo para Ganancia, amarillo para Pad; sigue el color de la mezcla activa cuando está en modo Envios. El valor se muestra en la pantalla LCD.
8. Color de retroiluminación definido por el usuario

Interruptores

Mute – Apaga la señal del canal. Afecta la mezcla principal, envíos pre-fader y post-fader. El LED de silencio se enciende cuando el canal está silenciado por un grupo DCA o de silencio.

Sel – Selecciona el canal para usar con las pantallas de Procesamiento y Enrutamiento. Los controles de la tira del canal se activan para controlar el procesamiento del canal.

ⓘ El canal seleccionado actualmente se muestra en la esquina superior izquierda de la pantalla de procesamiento.

Mix – Pone los niveles de envío y asignaciones del canal o maestros asociados en las tiras de fader (o rotatorios de tira cuando están en modo Envios). Consulte el siguiente párrafo para ejemplos de uso.

ⓘ La mezcla activa actualmente se muestra en la esquina superior derecha de la pantalla de procesamiento. Presione una tecla Mix activa para volver a la mezcla principal.

PAFL – Envía la señal del canal PFL (escucha pre-fader) o AFL (escucha post-fader) a los auriculares y al sistema de monitoreo. Las preferencias para el sistema PAFL se configuran usando la pantalla Surface / Audio / PAFL.

Trabajando con la mezcla

Presione una tecla Mix de la tira maestra de mezcla principal.

Este es el modo normal de mezcla. Las tiras de entrada presentan los faders de canal. Las tiras maestras presentan los faders maestros de mezcla.

Mantenga presionada la tecla Asignar y pulse las teclas Mix de canal para asignarlos o desasignarlos de la mezcla principal. El estado ON actual se muestra en la parte inferior de las pantallas LCD de la tira.

Presione una tecla Mix de la tira maestra de mezcla.

Úselo para trabajar con envíos Aux y FX. Las tiras de entrada presentan todos los niveles de envío a la mezcla activa. Las tiras maestras presentan los faders maestros de mezcla.

Mantenga presionada la tecla Asignar y pulse las teclas Mix de canal para asignarlos o desasignarlos de la mezcla activa.

Mantenga presionada la tecla Pre/Post y pulse las teclas Sel de canal para alternar cada fuente pre o post fader. El estado PRE actual se muestra en la parte inferior de las pantallas LCD de la tira de canal.

Puede configurar rápidamente todas las asignaciones encendidas o apagadas, o todas las fuentes pre o post fader pulsando la tecla maestra Mix o Sel.

Presione una tecla Mix de la tira de canal de entrada.

Úselo para trabajar con envíos Aux y FX. Las tiras de entrada permanecen como faders de canal. Las tiras maestras presentan todos los envíos del canal de entrada.

Mantenga presionada la tecla Asignar y pulse las teclas maestras Mix para asignar o desasignar el canal de cada mezcla.

Mantenga presionada la tecla Pre/Post y pulse las teclas maestras Sel para alternar el canal pre o post fader a cada mezcla. El estado PRE actual se muestra en las pantallas LCD de la tira maestra.

Presione una tecla Mix de la tira maestra de grupo.

Úselo para asignar canales a grupos de Audio y DCA. Los faders de entrada y maestros no se ven afectados.

Mantenga presionada la tecla Asignar y pulse las teclas Mix de canal para asignar o desasignar los canales del grupo.

Conectar y encender

MixRack conexión

Conecte un cable CAT5e de calidad para giras (o de especificación superior) de hasta 100 m entre los puertos gigaACE de la superficie y el MixRack. Use dos cables para redundancia si es necesario.

ⓘ Consulte www.allen-heath.com para requisitos de cable, recomendaciones y una lista de cables CAT5 disponibles para ordenar.

Encienda primero el MixRack, luego la Surface. Los indicadores Lnk/Err de gigaACE parpadean a un ritmo constante cuando se establece el enlace. El indicador de error rojo se enciende si se detecta un error de comunicación. Verifique que los cables estén correctamente conectados y no estén defectuosos.

Toma aproximadamente 30 segundos para que la Surface tome control y la pantalla táctil responda.

Recuperar un Show plantilla

dLive tiene una arquitectura de audio totalmente configurable, diseño de control y asignación de conectores. Hemos proporcionado un conjunto de Shows plantilla para ofrecer una elección de formatos clásicos de consola para cargar como punto de partida rápido. Estos presentan la arquitectura familiar y el diseño lógico de consolas analógicas bien equipadas.

Para cargar un Show plantilla, vaya a la pantalla Utilidad / Gestor de Show, seleccione uno de los Shows plantilla disponibles, toque Recuperar y confirme.

ⓘ Recuperar un Show sobrescribe todos los ajustes del sistema, incluyendo la configuración de buses, diseño de control, parámetros actuales, todas las Escenas y presets de Biblioteca. Si desea guardar la configuración actual, primero Almacénela como un Show de usuario.

ⓘ Para más información, consulte la Guía de referencia de firmware dLive disponible para descargar en www.allen-heath.com.

Conexión del expansor

Conecte un cable CAT5e de calidad para giras (o de especificación superior) de hasta 100 m entre el expansor DX y el puerto DX de la Surface. Use dos cables para redundancia si es necesario.

ⓘ Consulte www.allen-heath.com para requisitos de cable, recomendaciones y una lista de cables CAT5 disponibles para ordenar.

Encienda el expansor DX. Los indicadores Lnk/Err del puerto DX parpadean a un ritmo constante cuando se establece el enlace. El indicador de error rojo se enciende si se detecta un error de comunicación. Verifique que los cables estén correctamente conectados y no estén defectuosos.

Conectar un portátil o router inalámbrico

Conecte un portátil, router o punto de acceso a cualquiera de los puertos de Red para usar con dLive Editor o aplicaciones iOS. Lea las notas de la versión y archivos de ayuda que acompañan al software o aplicaciones para más información.

ⓘ dLive se comunica sobre TCP/IP. Todos los dispositivos en la red, incluyendo el MixRack y la Surface, deben tener direcciones IP compatibles. Los valores predeterminados de fábrica son:

Para conexiones directas por cable a un portátil, configure su portátil con una dirección IP estática compatible, por ejemplo 192.168.1.10.

Para conexiones inalámbricas, configure su router/punto de acceso con una dirección IP compatible, por ejemplo 192.168.1.254, y su rango DHCP a un rango compatible de direcciones, por ejemplo 192.168.1.100 a 192.168.1.200. Configure cualquier portátil o dispositivo móvil inalámbrico para DHCP / ‘obtener una dirección IP automáticamente’.
