Introducción

dLive es un sistema de mezcla digital distribuido que proporciona una solución excepcionalmente flexible para cualquier aplicación de sonido en vivo. Separa el motor de mezcla de la superficie de control, colocando el audio y el procesamiento donde se necesita, y ofreciendo una gran variedad de posibilidades de control y redes de audio. Consulta el sitio web de Allen & Heath para obtener más información sobre dLive.

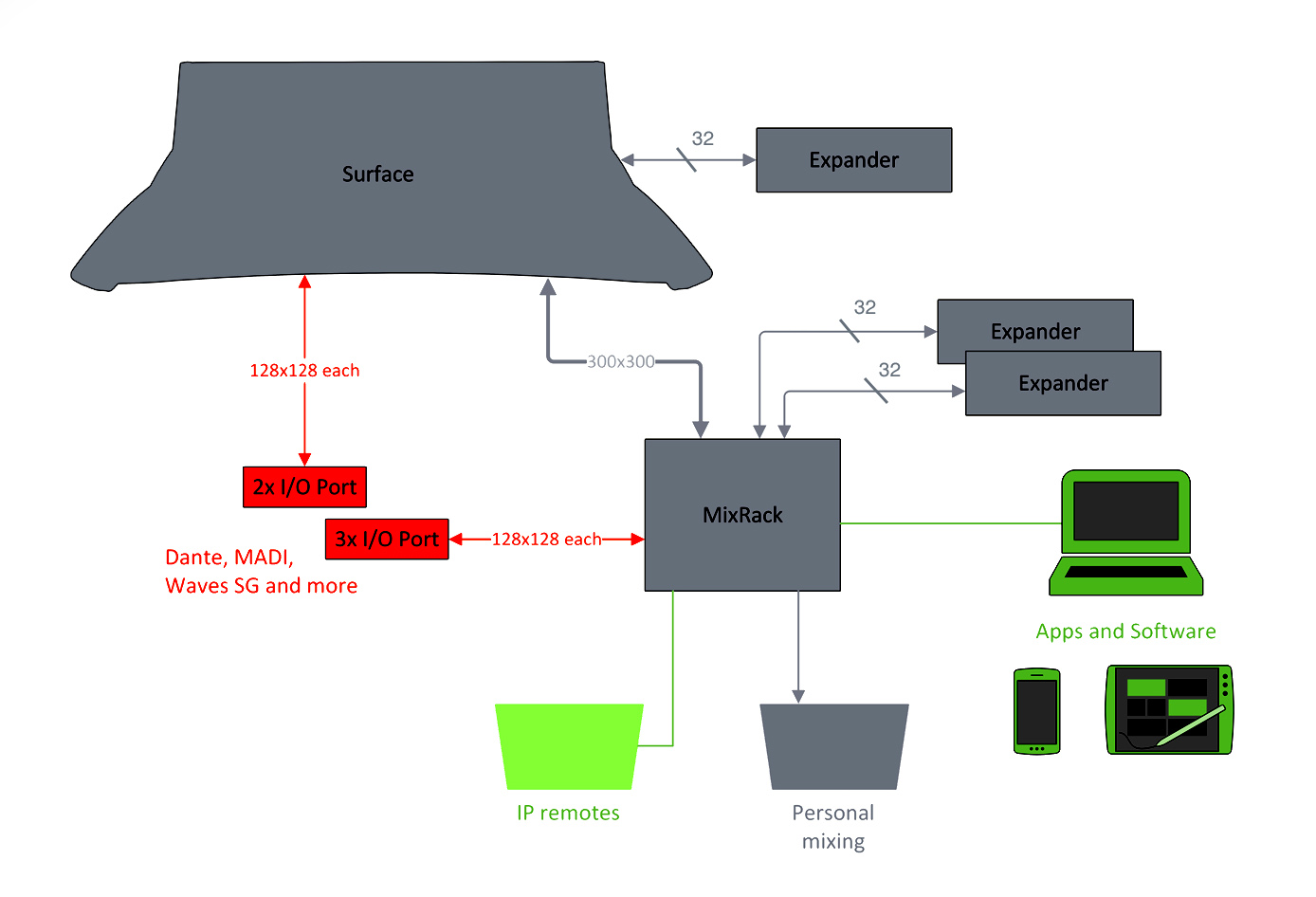

El MixRack es el corazón de cualquier sistema dLiveXCVI completo con audio I/O, puertos de control y de red de audio. Normalmente se conecta a una Surface dLive, pero también puede ser controlado al mismo tiempo o incluso sin una Surface utilizando un portátil o iPad, controles remotos IP Allen & Heath o controladores de terceros vía TCP/IP. El sistema puede ampliarse añadiendo hasta 3 racks modulares DX32, y es compatible con el sistema de mezcla personal ME.

dLive MixRacks

Hay 3 tamaños de dLive MixRack disponibles. Todos cuentan con el mismo motor de mezcla y solo difieren en la cantidad de entradas/salidas analógicas I/O. Todos los modelos pueden trabajar con los 128 canales completos añadiendo expansores DX o conectando fuentes digitales.

Características principales de dLive MixRack:

• XCVI núcleo FPGA 160x64
• Frecuencia de muestreo de 96kHz, acumulador de 96 bits
• Líder en su clase, latencia ultrabaja de 0,7 ms
• 128 canales de entrada con procesamiento completo
• 64 salidas de mezcla con procesamiento completo
• DEEP plugins de canal de procesamiento integrado
• Arquitectura de bus configurable de 64 (grupo, FX, aux, matriz, principales)
• Modos principales LR, LCR y hasta 5.1
• 16 RackFX con retornos estéreo dedicados
• Múltiples PFL
• 16 DCAs
• Generador de señal integrado, RTA y espectrograma
• Fuente de alimentación doble redundante, intercambiable en caliente
• Panel frontal al ras con ventilador ultra silencioso
• Diseño de orejas de rack reversibles

Instalación del MixRack

De pie

El MixRack puede funcionar como una unidad independiente para operar en estantería o en el suelo. Verifica que tenga instaladas las patas de plástico. Asegura un flujo de aire adecuado alrededor de la unidad. No debe estar cubierto de ninguna manera. Coloca siempre la unidad sobre una superficie firme y plana, alejada de muebles blandos o alfombras.

Montaje en rack y estuche de vuelo

Los modelos DM32, DM48 y DM64 están diseñados para montaje en rack de 19 pulgadas y ocupan respectivamente 7U, 8U y 10U de espacio en rack. Es posible que sea necesario quitar las patas de plástico antes de montar en rack; consérvalas para uso futuro.

Para alquiler, giras y otros usos portátiles, recomendamos utilizar un estuche de vuelo de calidad profesional con bastidor interno amortiguado.

ⓘ Asegura la convección natural del flujo de aire alrededor de la unidad permitiendo una buena ventilación por debajo, delante y detrás de la unidad. El equipo de rack conocido por producir una cantidad significativa de calor no debe montarse directamente debajo de la unidad. La convección forzada mediante una bandeja de ventiladores montada en el rack puede ser recomendable en situaciones donde el espacio es limitado y la temperatura ambiente es alta.

Orejas de rack

Las orejas de rack pueden montarse orientadas hacia el panel frontal o trasero según la aplicación. Se fijan a los laterales del MixRack con 3 tornillos cada una, como se indica a continuación. Retira estos tornillos con un destornillador Pozidriv para desmontar o reposicionar las orejas de rack.

1. Montaje alternativo de las orejas de rack en el panel frontal

Panel trasero

1. Entradas Mic/Línea - Preamplificadores recuperables para señales balanceadas o no balanceadas de micrófono y nivel de línea. La ganancia, el Pad y los 48V se controlan digitalmente dentro del preamplificador.

   El indicador PP se enciende cuando se detecta voltaje de alimentación phantom en el conector, ya sea de origen interno o externo.

   Cualquier conector puede ser asignado a cualquier canal de entrada usando la pantalla I/O o Procesamiento / Preamp.

2. Salidas de línea – Salidas XLR balanceadas de nivel de línea. Nivel nominal +4dBu. Las salidas están protegidas por relé para evitar ruidos al encender o apagar.

   Las señales pueden ser asignadas a cualquier salida utilizando la pantalla I/O.

3. Puertos I/Oertos de interfaz de audio de 128x128 canales cada uno, asignados de forma independiente. Instala una de las tarjetas de opción disponibles para expansión del sistema, división digital de micrófono, grabación o red de audio distribuida. Consulta www.allen-heath.com para ver la lista de tarjetas de opción disponibles.

   ⓘ Las tarjetas de opción iLive / GLD (M-Dante, M-Waves, M-ES-V2, M-ACE, M-MADI) pueden usarse con dLive cuando se instalan con el adaptador ‘letter-box’ M-DL-ADAPT. Esto proporciona una interfaz 64x64 48kHz con conversión de frecuencia de muestreo incorporada.

   Utiliza la pantalla I/O para asignar señales desde o hacia los puertos I/O.

4. Red – 2x puertos RJ45 Ethernet Gigabit. Conecta un portátil o un router inalámbrico para usar con las aplicaciones dLive Editor o iOS. Todos los dispositivos en la red deben tener direcciones IP compatibles.

   ⓘ Un interruptor empotrado permite restablecer la configuración de red a los valores de fábrica. Para restablecer, apaga el MixRack, inserta un objeto puntiagudo para presionar y mantener el interruptor mientras vuelves a encender el MixRack

5. Enlace gigaACE – Enlace MixRack a Surface mediante Ethernet Gigabit (compatible con IEEE 802.3 Capa 2). Un solo cable Cat5e ( audio bidireccional de 96kHz y control. Utiliza dos cables para redundancia: el sistema cambiará automáticamente de cable en caso de fallo, sin interrupción de audio.

6. Enlaces DX – Puertos EtherCon duales redundantes para la conexión de hasta 2 expansores DX mediante Fast Ethernet (compatible con IEEE 802.3 Capa 2). Un solo cable Cat5e (o superior) transporta 32x32 canales de audio de 96kHz y control. Conecta el primer expansor a DX1 & DX2, el segundo expansor a DX3 & DX4.

   Utiliza la pantalla I/O para asignar señales desde o hacia los expansores DX.

7. ME - Puerto EtherCon dedicado para el sistema de mezcla personal ME de Allen & Heath. Un solo cable Cat5e (o superior) transporta 40 canales de audio a 48kHz, nombres de canales y enlaces estéreo. Conecta un mezclador ME-1 para conexión en cadena o un concentrador ME-U para distribución de energía y audio.

   Utiliza la pantalla I/O para asignar señales al sistema ME.

8. Word Clock I/O - Conectores BNC para sincronizar desde un reloj de audio externo o proporcionar un reloj a otros dispositivos. Utiliza la pantalla MixRack / Audio / Audio Sync para seleccionar la fuente de reloj.
9. Audio Sync Lock – Indica que el audio está sincronizado con una fuente de reloj válida. Si esto no se enciende, verifica que la fuente de reloj correcta esté seleccionada en la pantalla MixRack / Audio / Audio Sync.
10. Auriculares - Conector estándar de jack 1/4” y control de nivel para el amplificador de auriculares integrado. La salida sigue la selección PAFL.

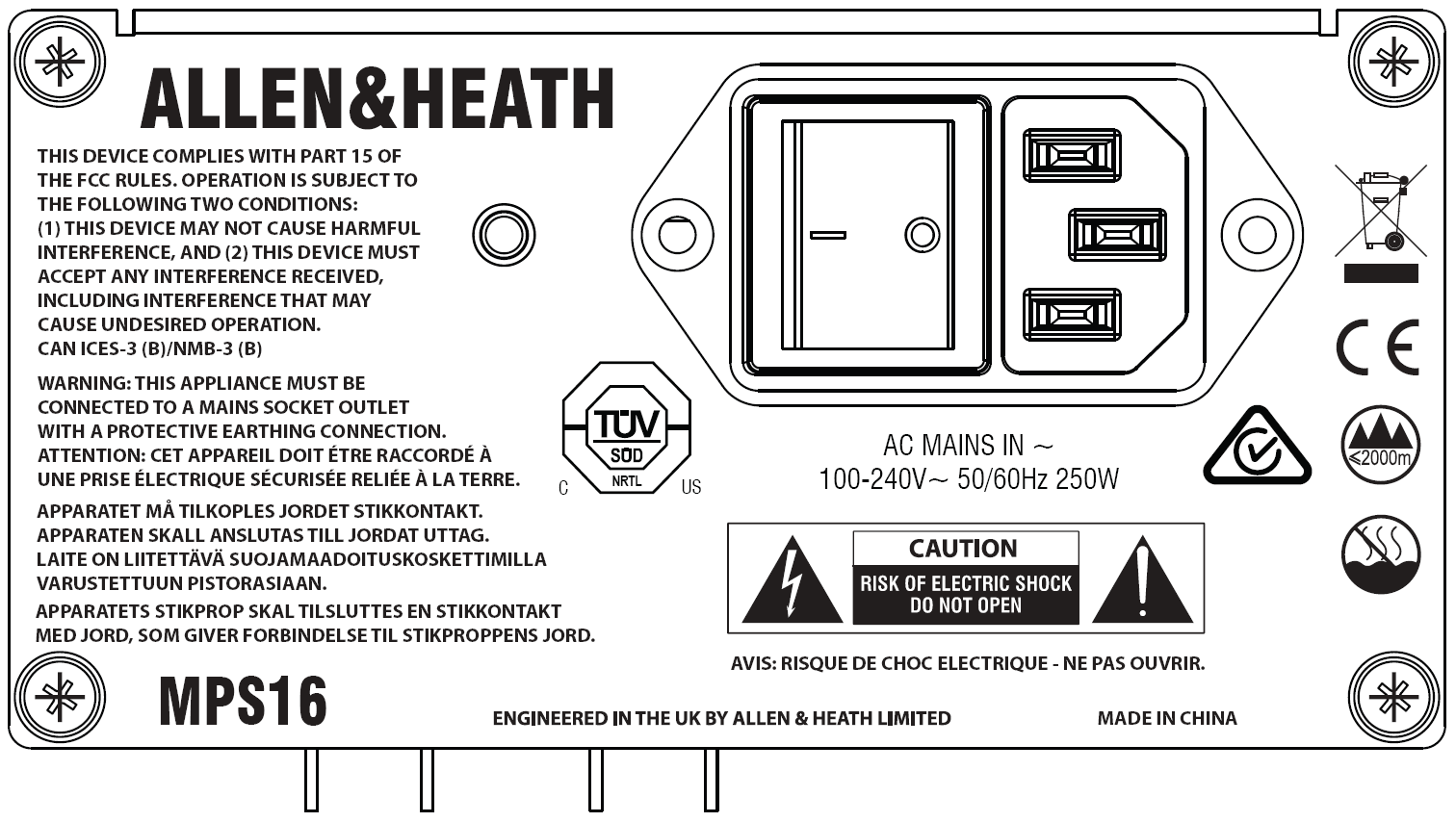

11. Fuente de alimentación – Fuente de alimentación intercambiable en caliente con conector IEC de red y interruptor basculante de encendido/apagado. Para quitar o reemplazar, afloja los 4 tornillos y desliza la PSU fuera de la ranura.

ⓘ Los MixRacks dLive se entregan con una fuente de alimentación instalada. Se puede instalar una segunda fuente para redundancia (número de parte MPS-16). Afloja los 4 tornillos cautivos que sujetan el panel ciego*, desliza la PSU en la ranura y aprieta los 4 tornillos cautivos indicados arriba. El MixRack cambiará automáticamente entre las fuentes sin interrupción del audio en caso de fallo de una de ellas.

* En unidades dLive tempranas, retira los 4 tornillos que sujetan el panel ciego utilizando un destornillador Torx T8.

ⓘ Presta atención a las advertencias de seguridad impresas en el panel.

Se proporciona una abrazadera plástica tipo P-clip para asegurar el cable de red. Coloca el cable o fíjalo usando un destornillador Torx T20 para volver a instalar la abrazadera alrededor del cable.

Panel frontal

1. Ventilador – Ventilador ultra silencioso. Asegúrate de que la abertura de ventilación no esté obstruida.
2. Kensington Lock - Ranura para instalar dispositivos de seguridad antirrobo Kensington estándar.
3. Indicadores de estado – Indicadores de encendido para las 2 fuentes de alimentación. El indicador Ready se enciende cuando las salidas están listas para transmitir audio después de encender. Conexión y encendido

Enciende el MixRack. El motor de mezcla tarda unos 15 segundos en comenzar a transmitir audio. Deberías escuchar los relés hacer clic cuando conectan las salidas una vez completado el arranque. El indicador Ready en el panel frontal se iluminará en este momento.

Conexión de la Surface

Conecta un cable CAT5e de grado touring (o de especificación superior) de hasta 100 m de longitud entre la Surface dLive y los puertos gigaACE del MixRack. Utiliza dos cables para redundancia si es necesario.

ⓘ Consulta www.allen-heath.com para requisitos de cableado, recomendaciones y una lista de cables CAT5 disponibles para pedido.

Enciende la Surface. Los indicadores Lnk/Err de gigaACE parpadean a un ritmo constante cuando el enlace está establecido. El indicador de error rojo se ilumina si se detecta un error de comunicación. Verifica que los cables estén correctamente conectados y no estén defectuosos.

La Surface tarda unos 30 segundos en tomar el control y en que la pantalla táctil responda.

Conexión del expansor

Conecta un cable CAT5e de grado touring (o de especificación superior) de hasta 100 m de longitud entre el Expansor DX y los puertos DX del MixRack. Utiliza dos cables para redundancia si es necesario.

ⓘ Consulta www.allen-heath.com para requisitos de cableado, recomendaciones y una lista de cables CAT5 disponibles para pedido.

Enciende el Expansor DX. Los indicadores Lnk/Err del puerto DX parpadean a un ritmo constante cuando el enlace está establecido. El indicador de error rojo se ilumina si se detecta un error de comunicación. Verifica que los cables estén correctamente conectados y no estén defectuosos.

Conexión del sistema ME

Conecta un cable CAT5e de grado touring (o de especificación superior) de hasta 100 m de longitud entre el puerto ME del MixRack y el ME-1 o ME-U.

ⓘ Consulta www.allen-heath.com para requisitos de cableado, recomendaciones y una lista de cables CAT5 disponibles para pedido.

Conectar un portátil o router inalámbrico

Conecta un portátil, router o punto de acceso a cualquiera de los puertos de red para usar con las aplicaciones dLive Editor o iOS. Lee las notas de la versión y los archivos de ayuda que acompañan al software o aplicaciones para obtener más información.

ⓘ dLive se comunica mediante TCP/IP. Todos los dispositivos en la red, incluido el MixRack y la Surface, deben tener direcciones IP compatibles. Los valores predeterminados de fábrica son:

Para conexiones directas y cableadas con portátil, configura tu portátil con una dirección IP estática y compatible, por ejemplo 192.168.1.10.

Para conexiones inalámbricas, configura tu router / punto de acceso con una dirección IP compatible, por ejemplo 192.168.1.254, y su rango DHCP a un rango de direcciones compatible, por ejemplo de 192.168.1.100 a 192.168.1.200. Configura cualquier portátil o dispositivo móvil inalámbrico en DHCP / ‘obtener una dirección IP automáticamente’.
