Dieses Dokument behandelt:

• C1500
• CTi-1500
• C2500
• C3500

WICHTIG – Vor dem Start lesen

Sicherheitsanweisungen

Lesen Sie vor dem Start die Wichtigen Sicherheitsanweisungen, die auf dem mit dem Gerät gelieferten Blatt gedruckt sind. Für Ihre eigene Sicherheit sowie die der Bediener, Techniker und Künstler befolgen Sie alle Anweisungen und beachten Sie alle Warnhinweise auf dem Blatt und an den Gerätepanelen.

System-Betriebsfirmware

Die Funktion dieses Produkts wird durch die Firmware (Betriebssoftware) bestimmt, die darauf läuft. Die Firmware wird regelmäßig aktualisiert, wenn neue Funktionen hinzugefügt und Verbesserungen vorgenommen werden.

ⓘ Überprüfen Sie www.allen-heath.com auf die neueste Firmware-Version für das Produkt oder das Host-System.

Software-Lizenzvereinbarung

Durch die Nutzung dieses Allen & Heath Produkts und der darin enthaltenen Software erklären Sie sich mit den Bedingungen der jeweiligen Endbenutzer-Lizenzvereinbarung (EULA) einverstanden, eine Kopie davon finden Sie unter www.allen-heath.com/legal. Sie stimmen den Bedingungen der EULA durch Installation, Kopieren oder Nutzung der Software zu.

Weitere Informationen

Bitte besuchen Sie die Allen & Heath Webseite für weitere Informationen, Wissensdatenbank und technischen Support. Für mehr Informationen zu Einrichtung und Mischfunktionen konsultieren Sie bitte die Firmware-Referenzhandbücher, die unter www.allen-heath.com zum Download bereitstehen.

Sie können auch unserer Allen & Heath Digital Community beitreten, um Wissen und Informationen mit anderen Nutzern zu teilen.

Allgemeine Vorsichtsmaßnahmen

• Schützen Sie das Gerät vor Schäden durch Flüssigkeiten oder Staubkontamination.
• Wenn das Gerät bei Temperaturen unter dem Gefrierpunkt gelagert wurde, lassen Sie es vor der Verwendung am Veranstaltungsort Zeit, um normale Betriebstemperatur zu erreichen. Empfohlene Betriebstemperatur ist 0 bis 40 Grad Celsius.
• Vermeiden Sie die Nutzung des Geräts bei extremer Hitze und direkter Sonneneinstrahlung. Stellen Sie sicher, dass die Lüftungsschlitze und Lüfter nicht blockiert sind und ausreichend Luftzirkulation um das Gerät vorhanden ist.
• Reinigen Sie das Gerät mit einer weichen Bürste und einem trockenen fusselfreien Tuch. Verwenden Sie keine Chemikalien, Scheuermittel oder Lösungsmittel. Verwenden Sie kein Schmiermittel oder Kontaktspray auf den Fadern.
• Es wird empfohlen, Wartungen nur von einem autorisierten Allen & Heath Vertreter durchführen zu lassen. Kontaktdaten Ihres lokalen Händlers finden Sie auf der Allen & Heath Webseite. Allen & Heath übernimmt keine Haftung für Schäden, die durch Wartung, Reparatur oder Modifikation durch unbefugte Personen verursacht werden.

Registrieren Sie Ihr Produkt

Registrieren Sie Ihr Produkt online unter www.allen-heath.com/register.

Garantie

Für dieses Produkt gilt eine eingeschränkte Herstellergarantie, deren Bedingungen Sie unter www.allen-heath.com/legal finden.

Verpackungsinhalt

Überprüfen Sie, ob Sie Folgendes erhalten haben:

• dLive Surface
• Sicherheitsblatt
• IEC-Netzkabel
• Staubschutzhaube

Einführung

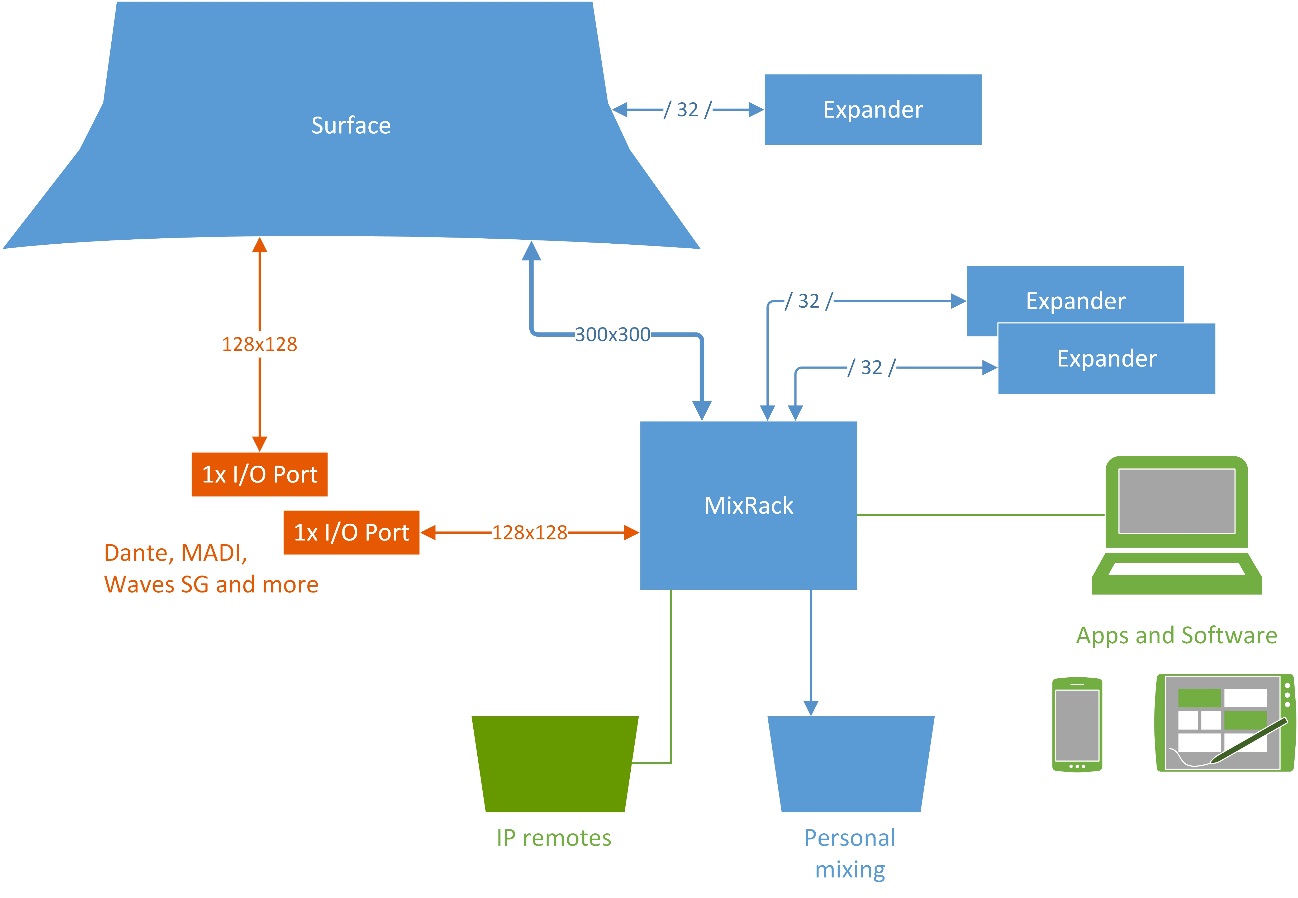

dLive ist ein verteiltes digitales Mischsystem, das eine einzigartig flexible Lösung für jede Live-Sound-Anwendung bietet. Es trennt die Misch-Engine von der Bedienoberfläche, platziert Audio und Verarbeitung dort, wo sie benötigt werden, und bietet zahlreiche Steuer- und Audio-Netzwerkmöglichkeiten. Weitere Informationen zu dLive finden Sie auf der Allen & Heath Webseite.

Das MixRack ist das Herzstück jedes dLive Systems. Es beherbergt den XCVI Verarbeitungskern mit Audio-I/O, Steuerungs- und Audio-Netzwerkanschlüssen. Die Surface ist effektiv ein Netzwerkcontroller für das MixRack, mit zusätzlich eingebauten Audio-I/O- und Audio-Netzwerkanschlüssen. DX Expanders können dem System für zusätzlichen I/O hinzugefügt werden.

dLive Surfaces

Es gibt verschiedene Größen der dLive Surface. Die C1500, C2500 und C3500 verfügen über dieselben I/O und unterscheiden sich nur in der Anzahl der Fader und Touchscreens. Der CTi-1500 ist funktional äquivalent zum C1500, jedoch mit titaniumfarbenen Seiten und Aluminium-Panels für leichte Anwendungen konstruiert. Die S3000, S5000 und S7000 bieten mehr I/O, einen zusätzlichen I/O Port, redundante Netzteile sowie doppelte redundante gigaACE und DX Verbindungen. Details finden Sie in deren Erste Schritte Anleitung.

dLive Surface Merkmale im Überblick:

• Vollständig zuweisbares Layout
• Einzelner oder doppelter 12” kapazitiver Touchscreen
• Gestensteuerung – Kneifen, Wischen, Ziehen und Ablegen
• Konfigurierbare Widget-Bereiche für Szenen, Meter, FX und mehr
• 19 zuweisbare SoftKeys (26 bei S3000, S5000, S7000)
• Engineer’s Wedge und IEM Faderstreifen
• Umfassende Multipoint-Metering
• Tageslichtsichtbarkeit
• USB Stereo Aufnahme und Wiedergabe

Rückseite

1. Mic/Line Eingänge – 6x rückrufbare Vorverstärker für symmetrische oder unsymmetrische Mikrofon- und Line-Signale. Gain, Pad und 48V werden digital im Vorverstärker gesteuert.

   Die PP-Anzeige leuchtet, wenn eine Phantomspeisung am Anschluss erkannt wird, egal ob intern oder extern zugeführt.

   Jeder Anschluss kann mit jedem Eingangskanal über den I/O oder Processing / Preamp Bildschirm verbunden werden.

2. Digitale Eingänge – Stereo AES3 Eingang (32kHz – 96kHz Abtastrate). Sample Rate Conversion kann umgangen werden.

   Jeder Anschluss kann mit jedem Eingangskanal über den I/O oder Processing / Preamp Bildschirm verbunden werden.

3. Line Ausgänge – 6x Line-Pegel, symmetrische XLR Ausgänge. Nennpegel +4dBu.

   Signale können über den I/O Bildschirm auf jeden Ausgangsport geroutet werden.

4. Digitale Ausgänge – Stereo AES3 Ausgang (48kHz oder 96kHz umschaltbar).

   Signale können über den I/O Bildschirm auf jeden Ausgangsport geroutet werden.

5. I/O Port – Audio-Schnittstellen-Port, 128x128 Kanäle. Setzen Sie eine der verfügbaren Optionskarten für Systemerweiterung, digitales Mikrofon-Splitting, Aufnahme oder verteiltes Audio-Netzwerk ein. Eine Liste der verfügbaren Optionskarten finden Sie unter www.allen-heath.com.

   ⓘ iLive / GLD Optionskarten (M-Dante, M-Waves, M-ES-V2, M-ACE, M-MADI) können mit dLive verwendet werden, wenn sie mit dem M-DL-ADAPT „Letter-box“ Adapter ausgestattet sind. Dieser bietet eine 64x64 48kHz Schnittstelle mit eingebauter Sample Rate Conversion.

   Nutzen Sie den I/O Bildschirm, um Signale von oder zu den I/O Ports zu routen.

6. Screen Out – VGA-Port zum Anschluss eines externen Monitors. Der externe Monitor kann entweder eine der Touchscreen-Ansichten spiegeln oder eine dritte Ansicht anzeigen. Konfigurieren Sie dies über den Surface / Screen Bildschirm.

   ⓘ Externe Touchscreens werden nicht unterstützt.

7. Phones (nur C1500) – Standard 1/4” und 1/8” Klinkenanschlüsse. Ein weiteres Paar Anschlüsse befindet sich unter der Armlehne.
8. Statusanzeigen – Power ON Anzeige. Die Ready-Anzeige leuchtet, wenn die Ausgangsports nach dem Einschalten bereit sind, Audio zu übertragen.

9. Netzteil – Netz-IEC-Buchse, Sicherung und Ein-/Ausschalter.

   ⓘ Beachten Sie die Sicherheitswarnungen auf dem Panel.

   Ein Kunststoff-P-Clip-Kabelklemmenhalter wird mitgeliefert, um das Netzkabel zu sichern. Schieben Sie das Kabel hinein oder fixieren Sie es mit einem Stern-Torx^© T20 Schraubendreher, um die Klemme um das Kabel wieder anzubringen.

10. Kensington Lock – Ein Schlitz zur Befestigung standardmäßiger Kensington Diebstahlsicherungen.
11.
12. DX Link – EtherCon-Port zum Anschluss eines DX Expanders über Fast Ethernet (IEEE 802.3 Layer 2 konform). Ein einzelnes Cat5e (oder höherwertiges) Kabel überträgt 32x32 Kanäle 96kHz Audio und Steuerung.

Nutzen Sie den I/O Bildschirm, um Signale von oder zu den DX Expandern zu routen.

12. Word Clock I/O – BNC-Anschluss zum Synchronisieren von einer externen Audio-Clock oder zum Bereitstellen einer Clock für andere Geräte.
13. Netzwerk – 2 RJ45 Gigabit Ethernet Ports. Verbinden Sie einen Laptop oder einen Wireless-Router zur Nutzung mit dLive Editor oder iOS Apps. Alle Geräte im Netzwerk müssen kompatible IP-Adressen haben.
14. gigaACE Link – MixRack zu Surface Verbindung über Gigabit Ethernet (IEEE 802.3 Layer 2 konform). Ein einzelnes Cat5e (oder höherwertiges) Kabel überträgt bidirektional 96kHz Audio und Steuerung.
15. Audio Sync Locked – Zeigt eine gültige Clock-Quelle an.

Vorderseite

1. Kanalverarbeitung – Drücken Sie eine Faderstreifen-Sel-Taste, um die Verarbeitung für den zugewiesenen Eingangs- oder Mixkanal zu öffnen. Lesen Sie den Abschnitt Harmony UI weiter unten für weitere Informationen.
2. Touchscreen – Einzelner oder doppelter 12” kapazitiver Touchscreen mit Gestensteuerung und Tageslichtsichtbarkeit. Lesen Sie den Abschnitt Harmony UI weiter unten für weitere Informationen.
3. Main / PAFL Meter – LCR Meter mit PAFL-Aktiv-Anzeige. Drücken Sie PAFL Clear, um aktive PAFLs zu löschen.
4. USB Ports – Der obere Port ist für Stereo WAV-Datei Aufnahme und Wiedergabe reserviert. Der untere Port dient dem Datentransfer von Show-Dateien, Bibliotheken, Ereignisprotokollen und Firmware-Updates.
5. Phones – Analoger Lautstärkeregler für den Kopfhörerausgang.
6. SoftKeys – 19 benutzerzuweisbare Tasten. Weisen Sie Funktionen über den Surface / Control / SoftKeys Bildschirm zu.
7. Talkback – Drücken zum Sprechen, Rast- oder Momentschalter und Talk Active Anzeige. Halten Sie Assign gedrückt und drücken Sie eine beliebige Master-Mix-Taste, um zuzuweisen.

8. Scene Navigation – Drücken Sie Go, um die nächste Szene aufzurufen, wie in der oberen rechten Ecke des Systembildschirms angezeigt. Diese Scene wird im Szenen-Menü und Szenen-Widget grün hervorgehoben. Verwenden Sie die Prev und Next Tasten, um die nächste Szene vor dem Aufruf auszuwählen.

   Halten Sie Reset gedrückt und drücken Sie Go, um einen versehentlichen Aufruf rückgängig zu machen und vorherige Einstellungen wiederherzustellen.

9. Strip Rotary Modus – Wählen Sie die Funktion der Faderstreifen-Drehregler. Die Drehregler können Gain des Vorverstärkers, Pan, Sends an den aktiven Mix und 4 zuweisbare Funktionen steuern. Weisen Sie diese über den Surface / Control / Preferences Bildschirm zu. Die Farbe der Drehregler-LED entspricht der aktiven Funktion, z.B. rot für Gain, gelb für Pad; sie folgt der Farbe des aktiven Mix im Sends-Modus.

   Die Sends-Funktion legt die Steuerung der Send-Pegel an den Drehreglern auf den aktiven Mix, während die Fader die Kanalpegel zum Hauptmix steuern, d.h. sie deaktiviert vorübergehend „Sends on Faders“.

10. Ebenen – Navigieren Sie durch 6 Ebenen von Faderstreifen pro Bank. Die roten Peak-Anzeigen leuchten auf, wenn ein Kanal in der zugehörigen Ebene sich innerhalb von 5dB vor dem Clipping befindet, so behalten Sie die Signalaktivität über die Ebenen im Blick.

    Bänke können über den Surface / Control / Preferences Bildschirm verlinkt werden – die Ebenen-Tasten wirken auf alle verlinkten Bänke. Beispielsweise möchten Sie vielleicht, dass alle Eingangsstreifen über 2 Bänke synchron bleiben, wenn die Ebene gewechselt wird.

11. Safes – Halten Sie gedrückt und drücken Sie eine Streifen-Mix-Taste, um den Kanal vor Scene Aufrufen zu schützen. Um nur eine Auswahl von Parametern zu schützen, verwenden Sie den Scenes / Scene Safes Bildschirm.

    Freeze in Layers – Halten Sie gedrückt und drücken Sie eine Streifen-Mix-Taste, um einen Kanal über alle Ebenen hinweg zu sperren.

    GEQ auf Fadern – Zeigt den GEQ für einen ausgewählten Mix auf den Fadern an. Drücken, um zwischen hohen und tiefen Frequenzen zu wechseln und zu beenden. Frequenzwerte werden auf den LCD-Anzeigen der Streifen angezeigt und die Streifen-Meter zeigen RTA-Aktivität jeder Frequenzband und Peak-Band-Anzeige. Dies ist nützlich zum Einmessen von Monitoren oder zur Identifikation von Problemfrequenzen.

    Der Mix-Master-Fader wird im rechten Streifen in diesem Modus angezeigt.

12. Fader Streifen – Steuern Eingangs-Kanäle, FX Returns, Mix-Master, DCAs, Engineer’s Wedge / IEM Monitor oder MIDI. Lesen Sie den Abschnitt „Fader Streifen“ weiter unten für weitere Informationen.

    Das Streifenlayout ist benutzerzuweisbar und wird in Szenen gespeichert. Nutzen Sie den Surface / Control / Strip Assign Bildschirm zur Bearbeitung des Layouts.

13. Phones – Standard 1/4” und 1/8” Klinkenanschlüsse befinden sich unter der Armlehne.

14. Kopieren – Halten Sie gedrückt und drücken Sie:

    Eine Streifen-Sel-Taste, um die Kanalverarbeitung zu kopieren.

    Eine Streifen-Mix-Taste, um Mix-Zuweisungen und Send-Pegel zu kopieren.

    Einen markierten Bereich des Touchscreens, um die Einstellungen eines spezifischen Verarbeitungsblocks zu kopieren.

    Einfügen – Halten Sie gedrückt und drücken Sie eine Sel-Taste, Mix-Taste oder einen markierten Bereich des Touchscreens, um kopierte Einstellungen einzufügen.

    Zurücksetzen – Halten Sie gedrückt und drücken Sie eine Sel-Taste, Mix-Taste oder einen markierten Bereich des Touchscreens, um die zugehörigen Parameter auf Werkseinstellungen zurückzusetzen.

    Halten Sie Reset gedrückt und bewegen Sie einen Fader schnell nach oben oder unten, um ihn auf 0dB oder aus zu setzen.

15. Zuweisen – Halten Sie gedrückt und drücken Sie eine Streifen-Mix-Taste, um die Zuweisung zum aktiven Mix ein- oder auszuschalten.

    Pre/Post – Halten Sie gedrückt und drücken Sie eine Streifen-Sel-Taste, um Sends zum aktiven Mix pre- oder postfader zu schalten.

    Schalten Sie alle Kanäle ein/aus oder pre/post, indem Sie eine Master-Mix- oder Sel-Taste drücken.

    Zuweisungen und Pre/Post-Einstellungen für den ausgewählten Kanal oder Mix sind auch im Routing Bildschirm verfügbar.

16. LCD Display Modus – Wählen Sie die Informationen, die auf den Streifen-LCDs angezeigt werden. Lesen Sie den Abschnitt „Fader Streifen“ weiter unten für weitere Informationen.

Harmony UI

Das C3500 hat zwei Bildschirme: Der linke Bildschirm ist der Kanalverarbeitung gewidmet, während der rechte Bildschirm Status, Systemeinrichtung, Speicherverwaltungsmenüs und mehr anzeigt. Das C1500 und C2500 haben einen einzelnen Bildschirm, der beide Funktionen vereint.

dLive integriert den Touchscreen mit einer Reihe von farbcodierten „Wrap-around“ Bedienelementen für intuitive und schnelle Bedienung. Bestimmte Bereiche des Bildschirms zeigen Werte und Status der entsprechenden Bedienelemente an; einige sind konfigurierbar oder benutzerzuweisbar (Widget-Bereiche). Ein Tippen auf einen dieser Bereiche öffnet die zugehörige Registerkarte im Hauptbildschirmbereich.

1. Home – Drücken, um einen vertrauten Zustand der Surface wiederherzustellen. Home stellt Standard aktive Ebenen, Bildschirmmodi, aktiven Mix, Streifen-Drehreglermodus und Kanal-LCD-Ansicht wieder her.

   ⓘ Home beeinflusst nicht die Kanalverarbeitung, das Streifenlayout, die Beleuchtung oder andere Einstellungen, die in Szenen gespeichert sind.

2. Preamp und Filter – Dieser Bereich des Bildschirms ist dem Kanalvorverstärker und Filtern gewidmet.
3. Insert – Insert Ein-Schalter und Zuweisungsanzeige. Die Anzeige leuchtet, wenn einer der Kanal-Insert-Punkte zugewiesen ist.

4. Lib – Drücken, um auf die Preset-Bibliothek für den fokussierten Kanal oder Verarbeitungsblock zuzugreifen. Ein Popup-Menü erlaubt Aufrufen, Speichern, Überschreiben oder Löschen von Bibliotheken. Drücken Sie Lib erneut zum Beenden.

   Setup – Halten und tippen Sie auf einen hervorgehobenen Bereich des Bildschirms, um ihn zu konfigurieren. Zum Beispiel tippen Sie auf einen Widget-Bereich, um Funktionen, Ansichten oder Bedienelemente einzurichten. Tippen Sie auf den Hauptbildschirmbereich, um weitere Optionen zu öffnen.

   Listen – Halten und tippen Sie auf einen hervorgehobenen Bereich des Bildschirms, um an dieser Stelle im Signalweg des ausgewählten Kanals zu hören. Das Signal überschreibt temporär den PAFL-Bus und zugehörige Meter.

5. PEQ – Ein-Schalter, Peak-Anzeige, Frequenz- und Gain-Regler für die 4 Bänder des parametrischen EQ. Halten Sie Width gedrückt und drehen Sie die Frequenzregler zur Breitenanpassung.

   Ein dedizierter Bereich des Bildschirms zeigt die PEQ-Parameter und/oder die Frequenzgang-Kurve, entweder einzeln für die 4 Bänder oder im Vollbereich. Dieser Bereich kann auch für andere Funktionen konfiguriert werden, z.B. als scrollbare Meter-Brücke. Halten Sie Setup gedrückt und tippen Sie diesen Bereich zum Konfigurieren. Drücken Sie View, um zwischen den konfigurierten Ansichten zu wechseln.

6. Touch & Turn – Berühren Sie einen Parameter oder eine Einstellung im Hauptbildschirmbereich und passen Sie den Wert mit dem Drehregler an.
7. Hilfe – Drücken, um eine kurze kontextbezogene Hilfe für den aktiven Bildschirm anzuzeigen.

8. Soft Rotaries (nicht beim C1500) – 2 Blöcke mit je 3 zuweisbaren Drehreglern über 3 Ebenen. Jeder Block hat einen eigenen Ein-Schalter und Peak-Anzeige.

   Ein dedizierter Bereich des Bildschirms zeigt die Parameter der zugewiesenen Bedienelemente und Miniaturanzeigen, wo verfügbar. Halten Sie Setup gedrückt und tippen Sie diesen Bereich zum Konfigurieren. Drücken Sie die Tasten oben auf den Drehreglern oder wischen Sie im Widget-Bereich, um zwischen den 3 Ebenen zu wechseln.

   ⓘ Beachten Sie, dass die Soft Rotaries so konfiguriert werden können, dass sie der Kanalwahl, dem aktiven Mix folgen oder auf einen bestimmten Kanal gesperrt sind.

Bildschirmmodi

Die Bildschirmmodus-Tasten wählen die Menüs für den Hauptbildschirmbereich aus.

Faderstreifen

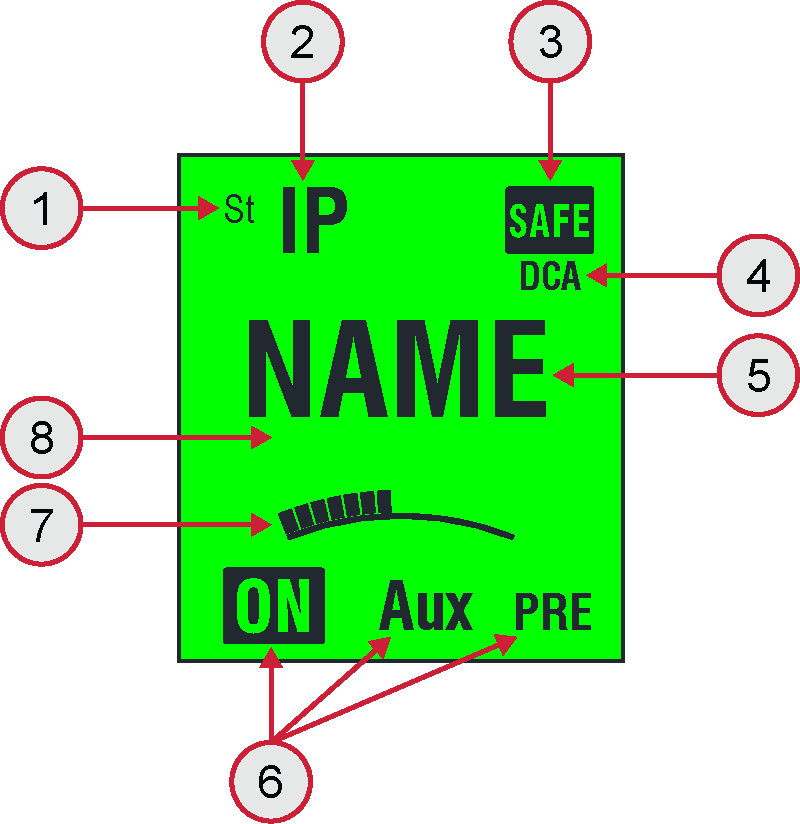

LCD Display – Zeigt Informationen über den Kanal an, einschließlich Name und Farbe.

1. Stereo
2. Streifen-Typ
3. Kanal wurde vor Scene Aufrufen geschützt
4. Kanal ist einem oder mehreren DCA-Gruppen zugewiesen

5. Verwenden Sie die LCD Display Mode Tasten, um den benutzerdefinierten Kanal-Namen, die Fader-Position in dB, die DSP Kanalnummer oder den I/O Anschlussbezeichner der gepatchten Quelle / Senke anzuzeigen.

   I/O Anschlüsse werden wie folgt angezeigt:

   R-nn = MixRack

   S-nn = Surface

   DXn-nn = DX Expander Port- und Anschlussnummer

   USB = USB Wiedergabe/Aufnahme

   Pn-nn = I/O Port- und Kanalnummer

   FX-n = RackExtra FX Einheit Nummer

   SigGen = Interner Signal-Generator

6. Zuweisung zum aktiven Mix, Mix-Typ und Pre/Post Einstellung
7. Streifen-Drehregler – Der Wert wird im LCD Display angezeigt.
8. Benutzerdefinierte Hintergrundbeleuchtungs-Farbe

Arbeiten mit dem Mix

Drücken Sie eine Master-Streifen-Mix-Taste.

Dies ist der normale Mischmodus. Die Eingangs-Streifen zeigen die Kanalfader. Die Master-Streifen zeigen die Master-Mix-Fader.

Halten Sie die Assign-Taste gedrückt und drücken Sie Kanal-Mix-Tasten, um sie dem Hauptmix zuzuweisen oder zu entziehen. Der aktuelle EIN-Status wird im unteren Bereich der Streifen-LCDs angezeigt.

Drücken Sie eine Master-Streifen-Mix-Taste.

Nutzen Sie dies, um mit Aux- und FX Sends zu arbeiten. Die Eingangs-Streifen zeigen alle Send-Pegel zum aktiven Mix. Die Master-Streifen zeigen die Master-Mix-Fader.

Halten Sie die Assign-Taste gedrückt und drücken Sie Kanal-Mix-Tasten, um sie dem aktiven Mix zuzuweisen oder zu entziehen.

Halten Sie die Pre/Post-Taste gedrückt und drücken Sie Kanal-Sel-Tasten, um jede Quelle Pre- oder Post-Fader umzuschalten. Der aktuelle PRE-Status wird im unteren Bereich der Kanalstreifen-LCDs angezeigt.

Sie können schnell alle Zuweisungen ein- oder ausschalten oder alle Quellen Pre- oder Post-Fader schalten, indem Sie die Master-Streifen-Mix- oder Sel-Taste drücken.

Drücken Sie eine Eingangs-Kanalstreifen-Mix-Taste.

Nutzen Sie dies, um mit Aux- und FX Sends zu arbeiten. Die Eingangs-Streifen bleiben als Kanal-Fader. Die Master-Streifen zeigen alle Sends vom Eingangskanal.

Halten Sie die Assign-Taste gedrückt und drücken Sie Master-Mix-Tasten, um den Kanal jedem Mix zuzuweisen oder zu entziehen.

Halten Sie die Pre/Post-Taste gedrückt und drücken Sie Master-Sel-Tasten, um den Kanal Pre- oder Post-Fader für jeden Mix umzuschalten. Der aktuelle PRE-Status wird in den Master-Streifen-LCDs angezeigt.

Drücken Sie eine Gruppen-Master-Streifen-Mix-Taste.

Nutzen Sie dies, um Kanäle den Audio- und DCA-Gruppen zuzuweisen. Die Eingangs- und Master-Fader werden nicht beeinflusst.

Halten Sie die Assign-Taste gedrückt und drücken Sie Kanal-Mix-Tasten, um Kanäle der Gruppe zuzuweisen oder zu entziehen.

Anschließen und Einschalten

MixRack Verbindung

Verbinden Sie ein Touring-geeignetes CAT5e (oder höherwertiges) Kabel bis zu 100m Länge zwischen dem dLive Surface und dem MixRack gigaACE Port. Bei einem DM32, DM48 oder DM64 MixRack verwenden Sie nur den gigaACE Port A.

ⓘ Siehe www.allen-heath.com für Kabelanforderungen, Empfehlungen und eine Liste bestellbarer CAT5-Kabel.

Schalten Sie die Surface ein. Die gigaACE Lnk/Err Anzeigen blinken gleichmäßig, wenn die Verbindung hergestellt ist. Die rote Fehleranzeige leuchtet bei Kommunikationsfehlern. Prüfen Sie, ob die Kabel korrekt eingesteckt und fehlerfrei sind.

Es dauert ca. 30 Sekunden, bis die Surface die Steuerung übernimmt und der Touchscreen reagiert.

Vorlage-Show aufrufen

dLive hat eine vollständig konfigurierbare Audioarchitektur, Steuerungs-Layout und Socket-Patching. Wir stellen eine Reihe von Vorlage-Shows bereit, die klassische Konsolenformate als schnellen Startpunkt bieten. Diese zeigen die vertraute Architektur und logische Anordnung gut ausgestatteter analoger Konsolen.

Um eine Vorlage-Show zu laden, gehen Sie zum Utility / Show Manager Bildschirm, wählen Sie eine der verfügbaren Vorlage-Shows, tippen Sie Recall und bestätigen Sie.

ⓘ Das Aufrufen einer Show überschreibt alle Systemeinstellungen einschließlich Buskonfiguration, Steuerungs-Layout, aktuelle Parameter, alle Szenen und Bibliotheks-Presets. Wenn Sie die aktuellen Einstellungen speichern möchten, speichern Sie sie zuerst als Benutzer-Show.

ⓘ Für weitere Informationen lesen Sie bitte das dLive Firmware Reference Guide, das unter www.allen-heath.com zum Download bereitsteht.

Expander Verbindung

Verbinden Sie ein Touring-geeignetes CAT5e (oder höherwertiges) Kabel bis zu 100m Länge zwischen dem DX Expander und dem Surface DX Port.

ⓘ Siehe www.allen-heath.com für Kabelanforderungen, Empfehlungen und eine Liste bestellbarer CAT5-Kabel.

Schalten Sie den DX Expander ein. Die DX Port Lnk/Err Anzeigen blinken gleichmäßig, wenn die Verbindung hergestellt ist. Die rote Fehleranzeige leuchtet bei Kommunikationsfehlern. Prüfen Sie, ob die Kabel korrekt eingesteckt und fehlerfrei sind.

Laptop oder Wireless-Router anschließen

Verbinden Sie einen Laptop, Router oder Access Point mit einem der Netzwerkports zur Nutzung mit den dLive Editor oder iOS Apps. Lesen Sie die Release Notes und Hilfedateien der Software oder Apps für weitere Informationen.

ⓘ dLive kommuniziert über TCP/IP. Alle Geräte im Netzwerk einschließlich MixRack und Surface müssen kompatible IP-Adressen haben. Werkseinstellungen sind:

Für direkte, kabelgebundene Laptop-Verbindungen stellen Sie Ihren Laptop auf eine statische, kompatible IP-Adresse ein, z.B. 192.168.1.10.

Für drahtlose Verbindungen stellen Sie Ihren Router / Access Point auf eine kompatible IP-Adresse ein, z.B. 192.168.1.254, und dessen DHCP-Bereich auf eine kompatible Adresse, z.B. 192.168.1.100 bis 192.168.1.200. Stellen Sie jedes drahtlose Laptop- oder Mobilgerät auf DHCP / „IP-Adresse automatisch beziehen“ ein.
