Einleitung
dLive ist ein verteiltes digitales Mischsystem, das eine einzigartig flexible Lösung für jede Live-Sound-Anwendung bietet. Es trennt die Mix-Engine von der Bedienoberfläche, platziert Audio und Signalverarbeitung dort, wo sie benötigt werden, und bietet eine Vielzahl an Steuerungs- und Audio-Netzwerkmöglichkeiten. Weitere Informationen zu dLive finden Sie auf der Allen & Heath Website.

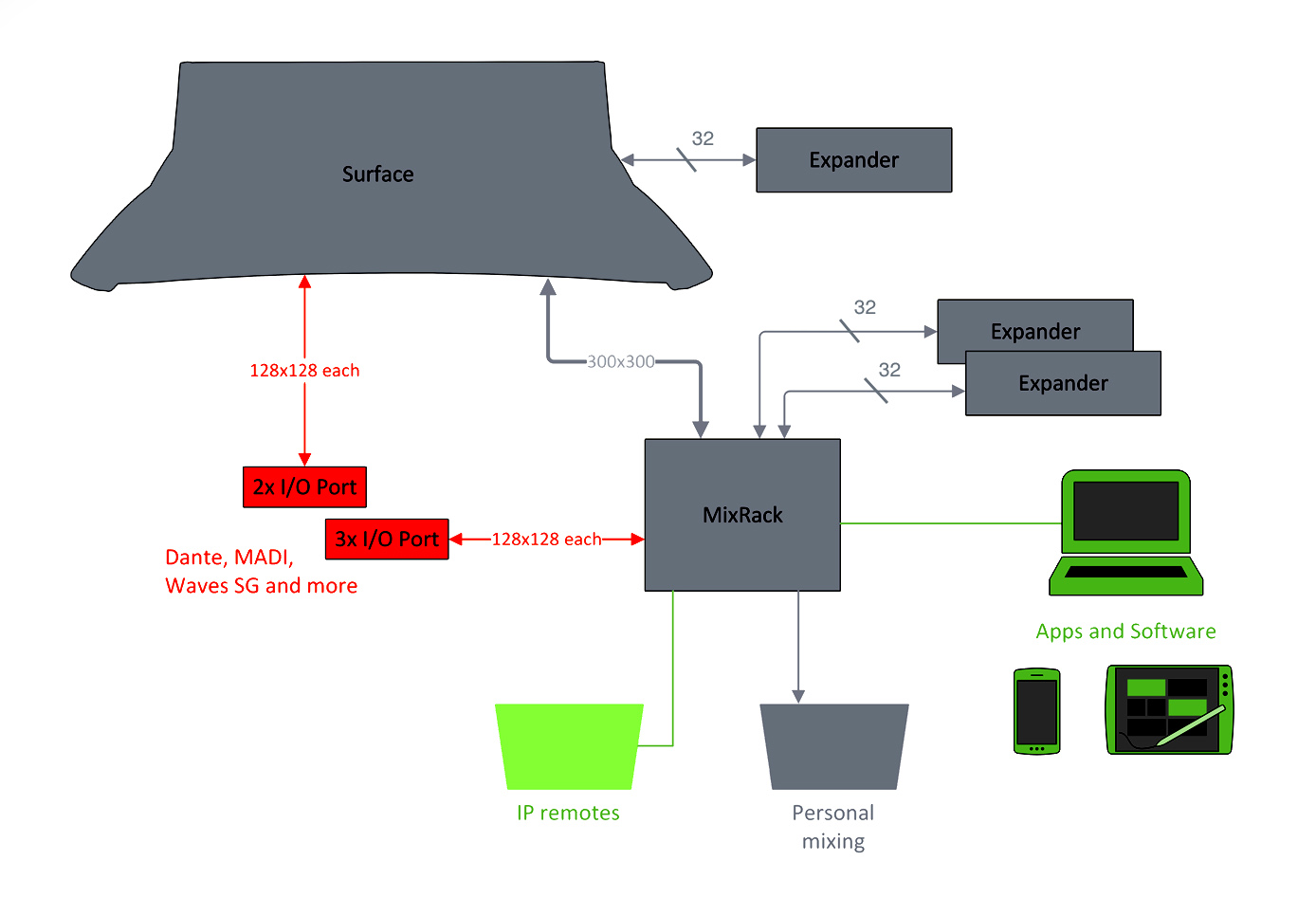

Das MixRack ist das Herzstück jedes dLive Systems. Es beherbergt den XCVI Verarbeitungs-Kern, komplett mit Audio-I/O, Steuerungs- und Audio-Netzwerkanschlüssen. Es wird typischerweise mit einer dLive Oberfläche verbunden, kann aber auch gleichzeitig oder sogar ohne Oberfläche mit einem Laptop oder iPad, Allen & Heath IP-Fernbedienungen oder Drittanbieter-Controllern über TCP/IP gesteuert werden. Das System kann durch das Hinzufügen von bis zu 3 DX32 modularen Racks erweitert werden und ist kompatibel mit dem ME Personal-Mixing-System.
dLive MixRacks
Es sind 3 Größen des dLive MixRack erhältlich. Alle verfügen über die gleiche Mix-Engine und unterscheiden sich nur in der Anzahl der analogen I/O. Alle Modelle können durch Hinzufügen von DX Expandern oder durch das Patchen digitaler Quellen mit den vollen 128 Kanälen arbeiten.
dLive MixRack Merkmale auf einen Blick:
- XCVI 160x64 FPGA-Kern
- 96kHz Abtastrate, 96bit Akkumulator
- Klassenführende, ultra-niedrige Latenz von 0,7ms
- 128 Eingangskanäle mit voller Verarbeitung
- 64 Ausgangskanäle mit voller Verarbeitung
- DEEP Processing eingebettete Channel-Plugins
- Konfigurierbare 64-Bus-Architektur (Gruppe, FX, Aux, Matrix, Main)
- LR, LCR und bis zu 5.1 Main-Modus
- 16 RackFX mit dedizierten Stereo-Returns
- Mehrere PFLs
- 16 DCAs
- Integrierter Signalgenerator, RTA und Spektrogramm
- Doppelt redundantes, im Betrieb austauschbares Netzteil
- Bündige Frontplatte mit ultra-leisem Lüfter
- Umkehrbares Rackwinkel-Design
|
DM32
|
|
|
DM48
|
|
|
DM64
|
Installation des MixRack
Freistehend
Das MixRack kann als freistehende Einheit auf einem Regal oder Boden betrieben werden. Prüfen Sie, dass die Kunststofffüße angebracht sind. Sorgen Sie für ausreichende Luftzirkulation um das Gerät. Es darf in keiner Weise abgedeckt werden. Stellen Sie das Gerät immer auf eine feste, ebene Oberfläche, abseits von Polstermöbeln oder Teppich.
Rackmontage und Flightcase
Das DM32, DM48 und DM64 sind als 19-Zollzipiert und beanspruchen entsprechend 7U, 8U bzw. 10U Rackplatz. Die Kunststofffüße müssen vor der Rackmontage eventuell entfernt werden; bewahren Sie diese für den späteren Gebrauch auf.
Für Vermietung, Tournee und andere mobile Einsätze empfehlen wir die Verwendung eines professionellen Flightcases mit stoßgedämpftem internem Rackrahmen.
ⓘ Sorgen Sie für natürliche Konvektion der Luftströmung um das Gerät, indem Sie für gute Belüftung unter, vor und hinter dem Gerät sorgen. Rackgeräte, die bekanntermaßen viel Wärme erzeugen, sollten nicht direkt unter dem Gerät montiert werden. Eine erzwungene Konvektion mittels rackmontiertem Lüftereinschub kann in Situationen mit eingeschränktem Platz und hoher Umgebungstemperatur wünschenswert sein.
Rackwinkel
Die Rackwinkel können je nach Anwendung entweder an der Vorder- oder Rückseite montiert werden. Sie werden jeweils mit 3 Schrauben an den Seiten des MixRack befestigt, wie unten dargestellt. Entfernen Sie diese Schrauben mit einem Pozidriv-Schraubendreher, um die Rackwinkel zu entfernen oder neu zu positionieren.
- Alternative Montage der Rackwinkel an der Frontplatte
Rückseite
-
Mic/Line Eingänge – Recall-fähige Vorverstärker für symmetrische oder unsymmetrische Mikrofon- und Line-Pegel-Signale. Gain, Pad und 48V werden digital im Preamp gesteuert.
Die PP-Anzeige leuchtet, wenn an der Buchse eine Phantomspeisung anliegt, egal ob intern oder extern eingespeist.
Jede Buchse kann über den I/O oder Processing / Preamp-Bildschirm jedem Eingangskanal zugewiesen werden.
-
Line-Ausgänge – Line-Pegel, symmetrische XLR Ausgänge. Nennpegel +4dBu. Die Ausgänge sind relaisgeschützt, um Einschalt- oder Ausschaltgeräusche zu verhindern.
Signale können über den I/O-Bildschirm jeder Ausgangsbuchse zugewiesen werden.
-
I/O Ports – 3x Audio-Interface-Ports mit je 128x128 Kanälen, unabhängig zuweisbar. Installieren Sie eine der verfügbaren Optionskarten zur Systemerweiterung, digitalen Mikrofonsplit, Aufzeichnung oder verteiltem Audio-Netzwerk. Eine Liste verfügbarer Optionskarten finden Sie unter www.allen-heath.com.
ⓘ iLive / GLD Optionskarten (M-Dante, M-Waves, M-ES-V2, M-ACE, M-MADI) können mit dLive verwendet werden, wenn sie mit dem M-DL-ADAPT 'letter-box' Adapter ausgestattet sind. Dies bietet ein 64x64 48kHz Interface mit integriertem Sample Rate Conversion.
Verwenden Sie den I/O-Bildschirm, um Signale von oder zu den I/O Ports zu patchen.
-
Netzwerk – 2x RJ45 Gigabit-Ethernet-Ports. Schließen Sie einen Laptop oder einen WLAN-Router an, um dLive Editor oder iOS Apps zu verwenden. Alle Geräte im Netzwerk müssen kompatible IP-Adressen haben.
ⓘ Ein versenkter Schalter ermöglicht das Zurücksetzen der Netzwerkeinstellungen auf Werkseinstellungen. Zum Zurücksetzen schalten Sie das MixRack aus, drücken und halten Sie mit einem spitzen Gegenstand den Schalter, während Sie das MixRack wieder einschalten. Halten Sie den Schalter mindestens 15 Sekunden lang gedrückt.
- gigaACE Link – MixRack zu Surface Verbindung über Gigabit-Ethernet (IEEE 802.3 Layer 2 konform). Ein einziges Cat5e (oder höher) Kabel überträgt bidirektional 96kHz Audio und Steuerung. Verwenden Sie zwei Kabel für Redundanz – das System wechselt im Fehlerfall nahtlos das Kabel, ohne Audioaussetzer.
-
DX Links – Doppelt redundante EtherCon-Ports zum Anschluss von bis zu 2 DX Expandern über Fast Ethernet (IEEE 802.3 Layer 2 konform). Ein einziges Cat5e (oder höher) Kabel überträgt 32x32 Kanäle 96kHz Audio und Steuerung. Schließen Sie den ersten Expander an DX1 & DX2, den zweiten Expander an DX3 & DX4 an.
Verwenden Sie den I/O-Bildschirm, um Signale von oder zu den DX Expandern zu patchen.
-
ME – Dedizierter EtherCon-Port für das Allen & Heath ME Personal-Mixing-System. Ein einziges Cat5e (oder höher) Kabel überträgt 40 Kanäle 48kHz Audio, Kanalnamen und Stereo-Links. Schließen Sie einen ME-1 Mixer zum Daisy-Chaining oder einen ME-U Hub für Strom- und Audioverteilung an.
Verwenden Sie den I/O-Bildschirm, um Signale an das ME System zu patchen.
- Word Clock I/O – BNC-Anschlüsse zum Synchronisieren mit einer externen Audio-Clock oder zur Bereitstellung eines Clocksignals für andere Geräte. Verwenden Sie den MixRack / Audio / Audio Sync-Bildschirm, um die Clockquelle auszuwählen.
- Audio Sync Lock – Zeigt an, dass das Audio mit einer gültigen Clockquelle synchronisiert ist. Leuchtet dies nicht, prüfen Sie, ob im MixRack / Audio / Audio Sync-Bildschirm die richtige Clockquelle ausgewählt ist.
- Phones – Standard 1/4”-Klinkenbuchse und Pegelregler für den integrierten Kopfhörerverstärker. Der Ausgang folgt der PAFL-Auswahl.
- Netzteil – Im Betrieb austauschbares Netzteil mit IEC-Netzanschluss und Ein-/Ausschalter. Zum Entfernen oder Austauschen lösen Sie die 4 Schrauben und ziehen das Netzteil aus dem Schacht.

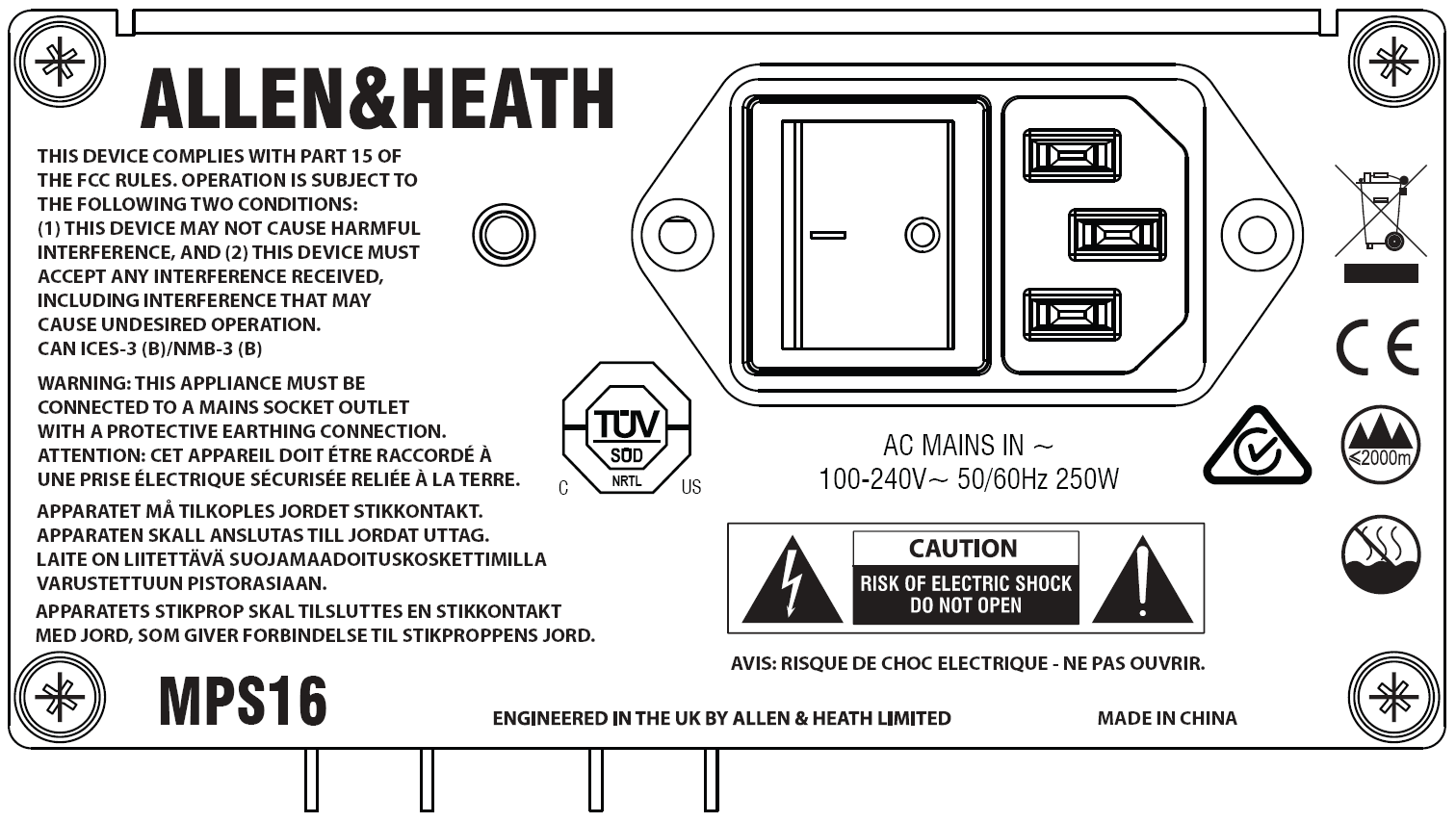

ⓘ dLive MixRacks werden mit einem eingebauten Netzteil geliefert. Ein zweites Netzteil kann für Redundanz installiert werden (Teilenummer MPS-16). Lösen Sie die 4 feststehenden Rändelschrauben, die die Blindabdeckung sichern*, schieben Sie das Netzteil in den Schacht und ziehen Sie die 4 feststehenden Rändelschrauben wie oben angezeigt fest. Das MixRack schaltet bei Ausfall eines Netzteils automatisch und ohne Unterbrechung des Audios zwischen den Netzteilen um.
* Bei frühen dLive Einheiten entfernen Sie die 4 Schrauben, die die Blindabdeckung sichern, mit einem Torx T8 Schraubendreher.
ⓘ Beachten Sie die auf der Abdeckung aufgedruckten Sicherheitshinweise.
Eine Kunststoff-P-Clip-Kabelklemme, um das Netzkabel zu sichern. Führen Sie das Kabel ein oder befestigen Sie es mit einem Torx T20 Schraubendreher, um die Klemme um das Kabel wieder zu montieren.
Frontplatte
- Lüfter – Ultra-leiser Lüfter. Achten Sie darauf, dass die Lüftungsöffnung nicht blockiert ist.
- Kensington Lock – Ein Schlitz zur Befestigung von Standard-Kensington-Diebstahlsicherungen.
- Statusanzeigen – Power-ON-Anzeigen für die 2 Netzteile. Die Ready-Anzeige leuchtet, wenn die Ausgangsbuchsen nach dem Einschalten bereit sind, Audio zu übertragen.
Schalten Sie das MixRack ein. Es dauert etwa 15 Sekunden, bis die Mix-Engine Audio überträgt. Sie sollten die Relais klicken hören, wenn sie die Ausgänge nach dem Booten verbinden. Die Ready-Anzeige auf der Frontplatte leuchtet dann auf.
Verbindung zur Oberfläche
Verbinden Sie ein touring-taugliches CAT5e (oder höher spezifiziertes) Kabel bis zu 100m Länge zwischen den dLive Surface und MixRack gigaACE Ports. Verwenden Sie bei Bedarf zwei Kabel für Redundanz.
ⓘ Siehe www.allen-heath.com für Kabelanforderungen, Empfehlungen und eine Liste der bestellbaren CAT5-Kabel.
Schalten Sie die Oberfläche ein. Die gigaACE Lnk/Err-Anzeigen blinken mit konstanter Rate, wenn die Verbindung hergestellt ist. Die rote Fehleranzeige leuchtet, wenn ein Kommunikationsfehler erkannt wird. Prüfen Sie, ob die Kabel korrekt eingesteckt und nicht defekt sind.
Es dauert etwa 30 Sekunden, bis die Oberfläche die Kontrolle übernimmt und der Touchscreen reagiert.
Expander-Verbindung
Verbinden Sie ein touring-taugliches CAT5e (oder höher spezifiziertes) Kabel bis zu 100m Länge zwischen dem Expander und den MixRack DX Ports. Verwenden Sie bei Bedarf zwei Kabel für Redundanz.
ⓘ Siehe www.allen-heath.com für Kabelanforderungen, Empfehlungen und eine Liste der bestellbaren CAT5-Kabel.
Schalten Sie den DX Expander ein. Die DX Port Lnk/Err-Anzeigen blinken mit konstanter Rate, wenn die Verbindung hergestellt ist. Die rote Fehleranzeige leuchtet, wenn ein Kommunikationsfehler erkannt wird. Prüfen Sie, ob die Kabel korrekt eingesteckt und nicht defekt sind.
ME System-Verbindung
Verbinden Sie ein touring-taugliches CAT5e (oder höher spezifiziertes) Kabel bis zu 100m Länge zwischen dem MixRack ME Port und dem ME-1 oder ME-U.
ⓘ Siehe www.allen-heath.com für Kabelanforderungen, Empfehlungen und eine Liste der bestellbaren CAT5-Kabel.
Laptop oder WLAN-Router anschließen
Schließen Sie einen Laptop, Router oder Access Point an einen der Netzwerkports an, um ihn mit dLive Editor oder iOS Apps zu verwenden. Lesen Sie die Release Notes und Hilfedateien, die der Software oder den Apps beiliegen, für weitere Informationen.
ⓘ dLive kommuniziert über TCP/IP. Alle Geräte im Netzwerk, einschließlich MixRack und Oberfläche, müssen kompatible IP-Adressen haben. Werkseinstellungen sind:
| MixRack | 192.168.1.70 |
| Oberfläche | 192.168.1.71 |
| Subnetzmaske | |
| Gateway | 192.168.1.254 |
Für direkte, kabelgebundene Laptop-Verbindungen stellen Sie Ihren Laptop auf eine statische, kompatible IP-Adresse ein, zum Beispiel 192.168.1.10.
Für drahtlose Verbindungen stellen Sie Ihren Router / Access Point auf eine kompatible IP-Adresse ein, zum Beispiel 192.168.1.254, und seinen DHCP-Bereich auf einen kompatiblen Adressbereich, zum Beispiel 192.168.1.100 bis 192.168.1.200. Stellen Sie jedes drahtlose Laptop oder Mobilgerät auf DHCP / 'IP-Adresse automatisch beziehen'.
