Dieses Dokument behandelt:

• S3000
• S5000
• S7000

WICHTIG – Vor dem Start lesen

Sicherheitsanweisungen

Lesen Sie vor dem Start die Wichtigen Sicherheitsanweisungen, die auf dem mit dem Gerät gelieferten Blatt gedruckt sind. Zu Ihrer eigenen Sicherheit sowie der des Bedieners, des technischen Teams und der Darsteller befolgen Sie alle Anweisungen und beachten Sie alle Warnhinweise auf dem Blatt und an den Gerätepanelen.

Systembetrieb Firmware

Die Funktion dieses Produkts wird durch die Firmware (Betriebssoftware) bestimmt, die es ausführt. Die Firmware wird regelmäßig aktualisiert, wenn neue Funktionen hinzugefügt und Verbesserungen vorgenommen werden.

ⓘ Überprüfen Sie www.allen-heath.com auf die neueste Firmwareversion für das Produkt oder das Host-System.

Softwarelizenzvereinbarung

Durch die Nutzung dieses Allen & Heath Produkts und der darin enthaltenen Software erklären Sie sich mit den Bedingungen der entsprechenden Endbenutzer-Lizenzvereinbarung (EULA) einverstanden, deren Kopie unter www.allen-heath.com/legal zu finden ist. Sie stimmen den Bedingungen der EULA durch Installation, Kopieren oder Nutzung der Software zu.

Weitere Informationen

Bitte besuchen Sie die Allen & Heath Website für weitere Informationen, Wissensdatenbank und technischen Support. Für weitere Informationen zu Setup- und Mischfunktionen lesen Sie bitte die Firmware-Referenzhandbücher, die unter www.allen-heath.com zum Download bereitstehen.

Sie können auch unserer Allen & Heath Digital Community beitreten, um Wissen und Informationen mit anderen Nutzern auszutauschen.

Allgemeine Vorsichtsmaßnahmen

• Schützen Sie das Gerät vor Schäden durch Flüssigkeiten oder Staub.
• Wenn das Gerät bei Minusgraden gelagert wurde, lassen Sie es vor der Nutzung am Veranstaltungsort Zeit, um die normale Betriebstemperatur zu erreichen. Die empfohlene Betriebstemperatur liegt bei 0 bis 40 Grad Celsius.
• Vermeiden Sie den Einsatz des Geräts bei extremer Hitze und direkter Sonneneinstrahlung. Stellen Sie sicher, dass die Lüftungsschlitze und Lüfter nicht blockiert sind und ausreichend Luftzirkulation um das Gerät besteht.
• Reinigen Sie das Gerät mit einer weichen Bürste und einem trockenen fusselfreien Tuch. Verwenden Sie keine Chemikalien, Schleifmittel oder Lösungsmittel. Verwenden Sie kein Schmiermittel oder Kontaktreiniger an den Fadern.
• Es wird empfohlen, Wartungen nur von einem autorisierten Allen & Heath Händler durchführen zu lassen. Kontaktdaten Ihres lokalen Händlers finden Sie auf der Allen & Heath Website. Allen & Heath übernimmt keine Haftung für Schäden, die durch Wartung, Reparatur oder Modifikation durch nicht autorisiertes Personal verursacht werden.

Registrieren Sie Ihr Produkt

Registrieren Sie Ihr Produkt online unter www.allen-heath.com/register.

Garantie

Für dieses Produkt gilt eine eingeschränkte Herstellergarantie, deren Bedingungen unter www.allen-heath.com/legal zu finden sind.

Verpackungsinhalt

Überprüfen Sie, ob Sie Folgendes erhalten haben:

• dLive Surface
• Sicherheitsblatt
• IEC-Netzkabel
• Staubschutzhaube

Einführung

dLive ist ein verteiltes digitales Mischsystem, das eine einzigartig flexible Lösung für jede Live-Sound-Anwendung bietet. Es trennt den Misch-Engine vom Steuerpult, platziert Audio und Verarbeitung dort, wo sie benötigt werden, und bietet eine Vielzahl von Steuerungs- und Audio-Netzwerk-Möglichkeiten. Weitere Informationen zu dLive finden Sie auf der Allen & Heath Website.

Das MixRack ist das Herzstück jedes dLive Systems. Es beherbergt den XCVI Verarbeitungskern mit Audio-I/O, Steuerungs- und Audio-Netzwerkanschlüssen. Die Surface ist im Wesentlichen ein Netzwerkcontroller für das MixRack, mit zusätzlichen integrierten Audio-I/O und Audio-Netzwerkanschlüssen. Das System kann durch Hinzufügen von bis zu 3 DX32 Modularracks erweitert werden und ist kompatibel mit dem ME Personal-Mischsystem.

dLive Surfaces

Es gibt 3 Größen der dLive S Class Surface. Alle verfügen über dieselben I/O und unterscheiden sich nur in der Anzahl der Fader und Touchscreens.

dLive Surface Funktionen im Überblick:

• Vollständig zuweisbares Layout
• Harmony UI – integrierter Bildschirm und „wrap-around“ Bedienelemente
• Einzel- oder Doppel-12-Zoll kapazitiver Touchscreen
• Gestensteuerung – Kneifen, Wischen, Ziehen und Ablegen
• Konfigurierbare Widget-Bereiche für Szenen, Meter, FX und mehr
• 3 Seiten zuweisbarer Drehregler pro Bildschirm
• 26 zuweisbare SoftKeys
• Faderstreifen für Techniker-Wedge und IEM
• Umfassende Multipunkt-Metering
• Sichtbarkeit bei Tageslicht
• USB Stereo-Aufnahme und Wiedergabe
• Duales redundantes, heiß austauschbares Netzteil

Rückseite

1. Mic/Line Eingänge – 8x rückrufbare Vorverstärker für symmetrische oder unsymmetrische Mikrofon- und Line-Pegel-Signale. Gain, Pad und 48V werden digital innerhalb des Vorverstärkers gesteuert.

   Die PP-Anzeige leuchtet, wenn eine Phantomspannung an der Buchse erkannt wird, egal ob intern oder extern gespeist.

   Jede Buchse kann über den I/O oder Processing / Preamp Bildschirm auf jeden Eingangskanal geroutet werden.

2. Digitale Eingänge – 2x Stereo AES3 Eingänge (32kHz – 96kHz Abtastrate). Sample Rate Conversion kann umgangen werden.

   Jede Buchse kann über den I/O oder Processing / Preamp Bildschirm auf jeden Eingangskanal geroutet werden.

3. Line Ausgänge – 8x Line-Pegel, symmetrische XLR Ausgänge. Nennpegel +4dBu. Die Ausgänge sind relaisgeschützt, um Einschalt- oder Ausschaltgeräusche zu vermeiden.

   Signale können über den I/O Bildschirm auf jeden Ausgangsbuchse geroutet werden.

4. Digitale Ausgänge – 3x Stereo AES3 Ausgänge (48kHz oder 96kHz umschaltbar).

   Signale können über den I/O Bildschirm auf jeden Ausgangsbuchse geroutet werden.

5. I/O Ports – 2x Audio-Interface-Ports mit je 128x128 Kanälen, unabhängig zuweisbar. Installieren Sie eine der verfügbaren Optionskarten für Systemerweiterung, digitale Mikrofonaufteilung, Aufnahme oder verteiltes Audio-Netzwerk. Eine Liste der verfügbaren Optionskarten finden Sie unter www.allen-heath.com.

   ⓘ  iLive / GLD Optionskarten (M-Dante, M-Waves, M-ES-V2, M-ACE, M-MADI) können mit dLive verwendet werden, wenn sie mit dem M-DL-ADAPT ‚Letter-Box‘ Adapter ausgestattet sind. Dieser bietet eine 64x64 48kHz Schnittstelle mit eingebauter Sample Rate Conversion.

   Verwenden Sie den I/O Bildschirm, um Signale von oder zu den I/O Ports zu routen.

6. Statusanzeigen – Power-ON-Anzeigen für die 2 Netzteile. Die Ready-Anzeige leuchtet, wenn die Ausgangsbuchsen nach dem Einschalten bereit sind, Audio zu übertragen. Audio Sync Locked zeigt eine gültige Taktquelle an.
7. Kensington Lock – Ein Steckplatz zur Befestigung von Standard-Kensington-Diebstahlsicherungen.

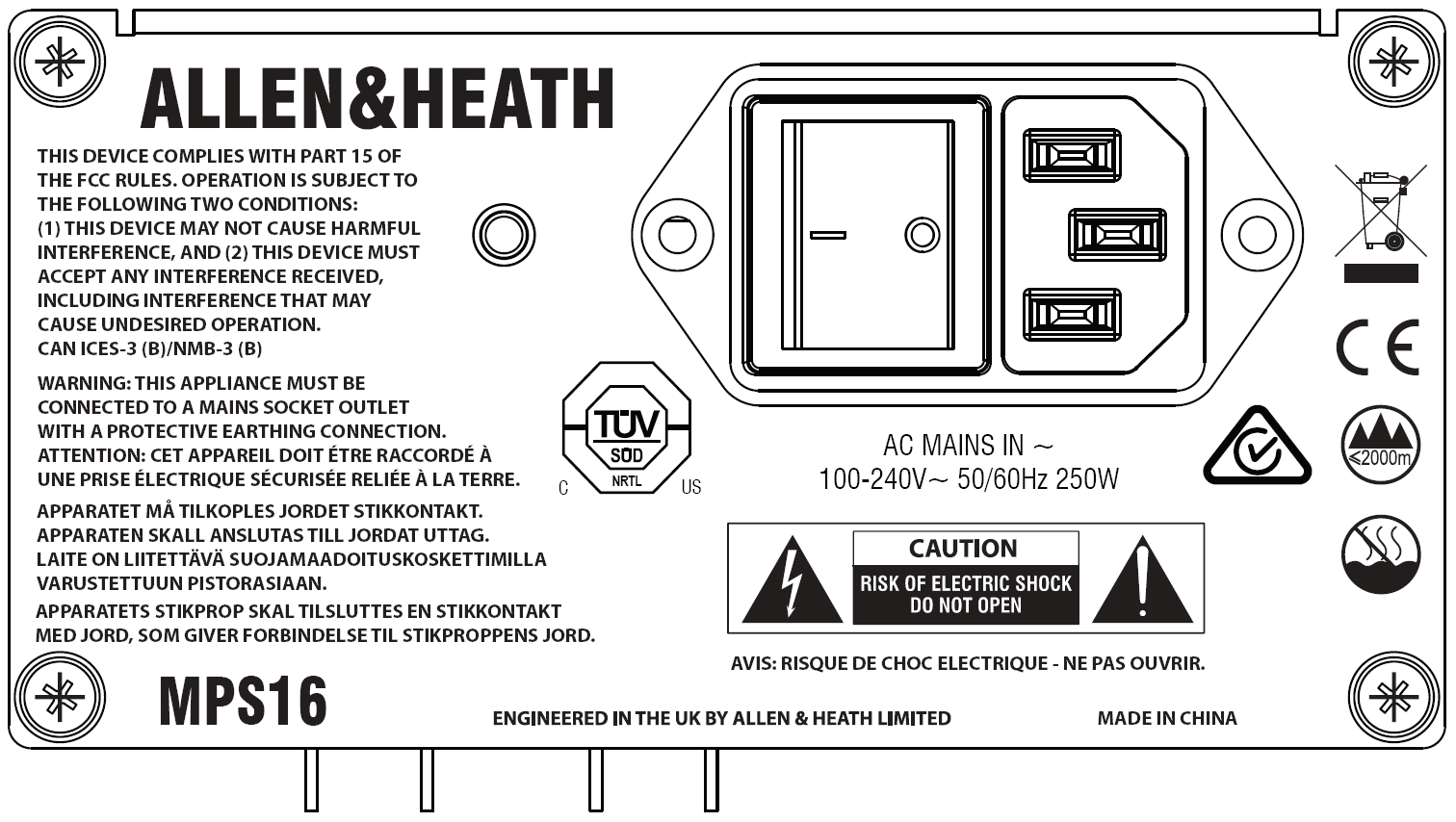

8. Netzteil – Heiß austauschbares Netzteil mit IEC-Netzanschluss und Ein/Aus-Kippschalter. Zum Entfernen oder Austauschen lösen Sie die 4 Schrauben und schieben das Netzteil aus dem Slot.



   ⓘ  dLive Surfaces werden mit einem eingebauten Netzteil geliefert. Ein zweites Netzteil kann für Redundanz eingebaut werden (Teilenummer MPS-16). Lösen Sie die 4 mit Daumenschrauben gesicherten Schrauben der Blende*, schieben Sie das Netzteil in den Slot und ziehen Sie die 4 Daumenschrauben wieder an. Die Surface wechselt automatisch zwischen den Netzteilen ohne Unterbrechung des Audiosignals, falls eines ausfällt. Bei frühen dLive Einheiten entfernen Sie die 4 Schrauben der Blende mit einem Torx T8 Schraubendreher.

   ⓘ Beachten Sie die auf dem Panel gedruckten Sicherheitshinweise.

   Ein Kunststoff-P-Clip Kabelhalter wird mitgeliefert, um das Netzkabel zu sichern. Schieben Sie das Kabel ein oder fixieren Sie es mit einem Torx T20 Schraubendreher, um die Klemme um das Kabel zu befestigen.



9. Netzwerk – 2 RJ45 Gigabit Ethernet Ports. Verbinden Sie einen Laptop oder einen Wireless Router zur Nutzung mit dLive Editor oder iOS Apps. Alle Geräte im Netzwerk müssen kompatible IP-Adressen haben.
10. gigaACE Verbindung – Verbindung vom MixRack zur Surface über Gigabit Ethernet (IEEE 802.3 Layer 2 konform). Ein einzelnes Cat5e (oder höherwertiges) Kabel überträgt bidirektionales 96kHz Audio und Steuerung. Verwenden Sie zwei Kabel für Redundanz – das System wechselt nahtlos bei Kabelausfall ohne Audioaussetzer.

11. DX Verbindungen – Dual redundanter EtherCon-Port zum Anschluss eines DX Expanders über Fast Ethernet (IEEE 802.3 Layer 2 konform). Ein einzelnes Cat5e (oder höherwertiges) Kabel überträgt 32x32 Kanäle 96kHz Audio und Steuerung. Verwenden Sie zwei Kabel für Redundanz.

    Verwenden Sie den I/O Bildschirm, um Signale von oder zu den DX Expandern zu routen.

12. Word Clock I/O – BNC-Anschlüsse zum Synchronisieren von einer externen Audiotaktquelle oder zur Bereitstellung eines Taktsignals für andere Geräte.
13. USB – USB-A-Anschluss für Dateiübertragung, Archivierung und Firmware-Updates mit Standard-USB-Laufwerken.

14. Screen Out – VGA-Anschluss zum Anschluss eines externen Monitors. Der externe Monitor kann eine der Touchscreen-Ansichten spiegeln. Konfigurieren Sie dies im Surface / Screen Bildschirm.

    ⓘ Externe Touchscreens werden nicht unterstützt.

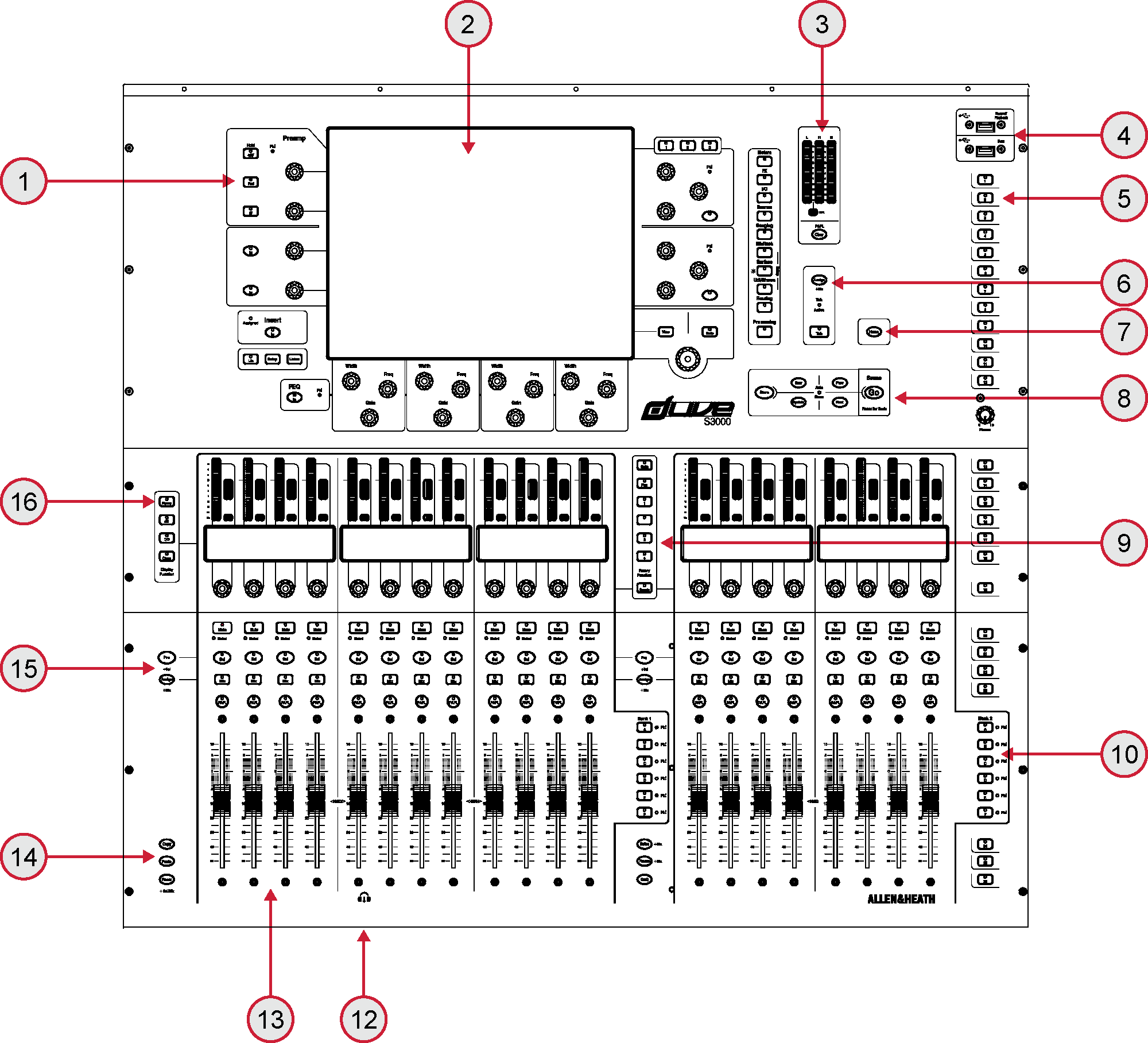

Vorderseite

1. Kanalverarbeitung – Drücken Sie eine Faderstreifen-Sel-Taste, um die Verarbeitung des dem Streifen zugewiesenen Eingangs- oder Mischkanals zu öffnen. Lesen Sie den Abschnitt Harmony UI weiter unten für weitere Informationen.
2. Touchscreen – Einzel- oder Doppel-12-Zoll kapazitiver Touchscreen mit Gestensteuerung und Tageslichtsichtbarkeit. Lesen Sie den Abschnitt Harmony UI weiter unten für weitere Informationen.
3. Main / PAFL Meter – LCR-Meter mit PAFL-Aktivanzeige. Drücken Sie PAFL Clear, um aktive PAFLs zu löschen.
4. USB Ports – Der obere Port ist für Stereo-WAV-Aufnahme und Wiedergabe reserviert. Der untere Port dient der Datenübertragung von Show-Dateien, Bibliotheken, Ereignisprotokollen und Firmware-Updates.
5. SoftKeys – 26 benutzerzuweisbare Tasten. Funktionen werden im Surface / Control / SoftKeys Bildschirm zugewiesen.
6. Talkback – Tastendruck zum Sprechen (arretierend oder momentary) und Talk-Active-Anzeige. Halten Sie Assign gedrückt und drücken Sie eine Master-Mix-Taste zum Zuweisen.

7. Home – Drücken, um einen vertrauten Zustand der Surface wiederherzustellen. Home stellt aktive Standard-Ebenen, Bildschirmmodi, aktiven Mix, Streifen-Drehreglermodus und Kanal-LCD-Ansicht wieder her.

   ⓘ Home beeinflusst nicht die Kanalverarbeitung, Streifenlayout, Beleuchtung oder andere in Szenen gespeicherte Einstellungen.

8. Scene Navigation – Drücken Sie Go, um die nächste Szene wie oben rechts im Systembildschirm angezeigt abzurufen. Diese Scene ist im Szenenmenü und Szenen-Widget grün hervorgehoben. Verwenden Sie die Tasten Prev und Next, um vor dem Abruf eine andere Szene auszuwählen.

   Halten Sie Reset gedrückt und drücken Sie Go, um einen versehentlichen Abruf rückgängig zu machen und vorherige Einstellungen wiederherzustellen.

   Store – Speichert die aktuellen Einstellungen in der aktuellen Szene, wie oben links im Systembildschirm angezeigt. Diese Scene ist im Szenenmenü und Szenen-Widget gelb hervorgehoben.

   ⓘ Auto Store speichert automatisch die aktuelle (zuletzt abgerufene) Scene, wenn eine andere Szene abgerufen wird. Die LED leuchtet, um diese Option anzuzeigen.

   New – Speichert die aktuellen Einstellungen in einer neuen, leeren Scene. Der nächste verfügbare Szenenspeicherplatz wird mit den aktuellen Einstellungen gefüllt.

   Update – Aktualisiert einen oder mehrere Parameter oder Kanäle in einer bestimmten Scene (oder einem Bereich von Szenen) auf die aktuellen Einstellungen/Werte.

9. Streifen-Drehreglermodus – Wählen Sie die Funktion der Drehregler am Faderstreifen. Die Drehregler können Gain des Vorverstärkers, Pan, Sends zum aktiven Mix und 4 zuweisbare Funktionen steuern. Weisen Sie diese im Surface / Control / Preferences Bildschirm zu. Die Farbe der LED am Drehregler entspricht der aktiven Funktion, z. B. Rot für Gain, Gelb für Pad; bei Sends-Modus folgt sie der Farbe des aktiven Mix.

   Die Sends-Funktion legt die Steuerung der Send-Pegel zum aktiven Mix auf die Drehregler, während die Fader die Kanalpegel zum Hauptmix steuern, d.h. sie deaktiviert vorübergehend „Sends on Faders“.

10. Ebenen – Navigieren Sie durch 6 Ebenen von Faderstreifen pro Bank. Die roten Peak-Anzeigen leuchten, wenn ein Kanal in der zugehörigen Ebene innerhalb von 3dB vor Clipping ist, so behalten Sie die Signalaktivität über die Ebenen im Blick.

    Bänke können im Surface / Control / Preferences Bildschirm verlinkt werden – die Layer-Tasten beeinflussen dann alle verlinkten Bänke. Zum Beispiel möchten Sie, dass alle Eingangsstreifen über 2 Bänke synchron bleiben, wenn die Ebene gewechselt wird.

11. Safes – Halten Sie gedrückt und drücken Sie eine Streifen-Mix-Taste, um den Kanal vor Szenenabruf zu schützen. Um nur bestimmte Parameter zu schützen, verwenden Sie den Scenes / Scene Safes Bildschirm.

    Freeze in Layers – Halten Sie gedrückt und drücken Sie eine Streifen-Mix-Taste, um einen Kanal über alle Ebenen hinweg zu sperren.

    GEQ auf Fadern – Zeigt den GEQ für einen ausgewählten Mix auf den Fadern an. Drücken Sie, um zwischen hohen und tiefen Frequenzen umzuschalten (S3000, S5000) und zu beenden. Frequenzwerte werden auf den Streifen-LCDs angezeigt und die Streifenmeter zeigen RTA-Aktivität jeder Frequenzbandes und Peak-Band-Anzeige. Dies ist hilfreich zum Abgleichen von Monitoren oder zur Identifikation von Problemfrequenzen.

    Der Master-Fader des Mixes wird in diesem Modus auf dem rechten Streifen angezeigt.

12. Phones – Standard 1/4” und 1/8” Klinkenbuchsen befinden sich unter der Armlehne. Das S5000 und S7000 haben 2 Kopfhörerausgänge.

13. Faderstreifen – Steuern Eingangs-Kanäle, FX Returns, Mix-Master, DCAs, Techniker-Wedge / IEM Monitor oder MIDI. Lesen Sie den Abschnitt Faderstreifen weiter unten für weitere Informationen.

    Das Streifenlayout ist benutzerzuweisbar und in Szenen gespeichert. Verwenden Sie den Surface / Control / Strip Assign Bildschirm zur Bearbeitung des Layouts.

14. Kopieren – Halten Sie gedrückt und drücken Sie:

    Eine Streifen-Sel-Taste, um die Kanalverarbeitung zu kopieren.

    Eine Streifen-Mix-Taste, um die Mischzuweisungen und Send-Pegel zu kopieren.

    Einen markierten Bereich des Touchscreens, um die Einstellungen eines spezifischen Verarbeitungsblocks zu kopieren.

    Einfügen – Halten Sie gedrückt und drücken Sie eine Sel-Taste, Mix-Taste oder markierten Bereich des Touchscreens, um kopierte Einstellungen einzufügen.

    Zurücksetzen – Halten Sie gedrückt und drücken Sie eine Sel-Taste, Mix-Taste oder markierten Bereich des Touchscreens, um die zugehörigen Parameter auf Werkseinstellungen zurückzusetzen.

    Halten Sie Reset gedrückt und bewegen Sie einen Fader schnell nach oben oder unten, um ihn auf 0dB oder aus zu setzen.

15. Zuweisen – Halten Sie gedrückt und drücken Sie eine Streifen-Mix-Taste, um deren Zuweisung zum aktiven Mix ein- oder auszuschalten.

    Pre/Post – Halten Sie gedrückt und drücken Sie eine Streifen-Sel-Taste, um Sends zum aktiven Mix pre- oder post-fader umzuschalten.

    Schalten Sie alle Kanäle ein/aus oder pre/post, indem Sie eine Master-Mix- oder Sel-Taste drücken.

    Zuweisungen und Pre/Post-Einstellungen für den ausgewählten Kanal oder Mix sind auch im Routing Bildschirm verfügbar.

16. LCD-Anzeigemodus – Wählen Sie die Informationen aus, die in den Streifen-LCD-Displays angezeigt werden. Lesen Sie den Abschnitt Faderstreifen weiter unten für weitere Informationen.

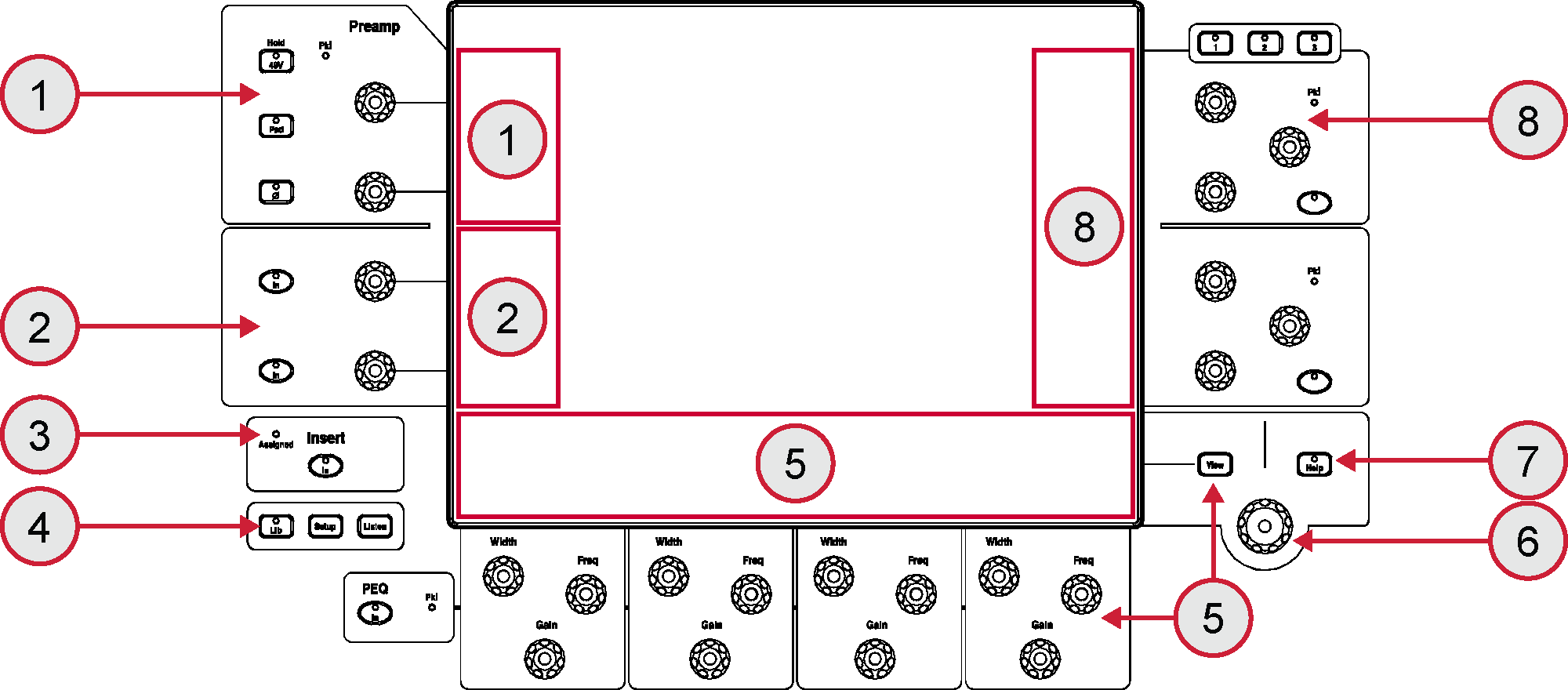

Harmony UI – Verarbeitungsbildschirm

Der linke Bildschirm bei S5000 und S7000 ist dem Kanalprocessing gewidmet. Das S3000 integriert diesen Bildschirm in den Systembildschirm.

dLive integriert den Touchscreen mit einer Reihe von „wrap-around“ Bedienelementen, die farblich codiert sind für intuitive und schnelle Bedienung. Dedizierte Bereiche des Bildschirms zeigen Werte und Status der entsprechenden Bedienelemente; einige sind konfigurierbar oder benutzerzuweisbar (Widget-Bereiche). Ein Tippen auf einen dieser Bereiche öffnet den zugehörigen Tab im Hauptbildschirmbereich.

1. Preamp – Peak-Anzeige und dedizierte Vorverstärker-Bedienelemente für analogen Gain, Digital Trim, 48V, Pad und Polarität.
2. Filter – HPF und LPF Frequenz und Ein-Schalter.
3. Insert – Insert Ein-Schalter und Zuweisungsanzeige. Die Anzeige leuchtet, wenn einer der Kanal-Insert-Punkte zugewiesen ist.

4. Lib – Drücken, um auf die Preset-Bibliothek für den Kanal oder Verarbeitungsblock im Fokus zuzugreifen. Ein Popup-Menü ermöglicht Abrufen, Speichern, Überschreiben oder Löschen von Bibliotheken. Drücken Sie Lib erneut, um zu beenden.

   Setup – Halten Sie gedrückt und tippen Sie auf einen markierten Bereich des Bildschirms, um ihn zu konfigurieren. Zum Beispiel tippen Sie auf einen Widget-Bereich, um Funktionen, Ansichten oder Bedienelemente einzurichten. Tippen Sie auf den Hauptbildschirmbereich, um weitere Optionen zu öffnen.

   Listen – Halten Sie gedrückt und tippen Sie auf einen markierten Bereich des Bildschirms, um an dieser Stelle im Signalweg des ausgewählten Kanals zu hören. Das Signal überschreibt temporär den PAFL-Bus und die zugehörigen Meter.

5. PEQ – Ein-Schalter, Peak-Anzeige sowie Breite, Frequenz, Gain-Regler für die 4 Bänder des parametrischen EQ.

   Ein dedizierter Bereich des Bildschirms zeigt die PEQ-Parameter und/oder die Frequenzgangkurve, einzeln für die 4 Bänder oder im Vollbereich. Halten Sie Setup gedrückt und tippen Sie diesen Bereich an, um zu konfigurieren. Drücken Sie View, um zwischen den konfigurierten Ansichten umzuschalten.

6. Touch & Turn – Berühren Sie einen Parameter oder eine Einstellung im Hauptbildschirmbereich und ändern Sie dessen Wert mit dem Drehregler.
7. Hilfe – Drücken, um eine kurze kontextbezogene Hilfe für den aktiven Bildschirm anzuzeigen.

8. Soft Rotaries – 2 Blöcke mit je 3 zuweisbaren Drehreglern über 3 Ebenen pro Bildschirm. Jeder Block hat einen eigenen Ein-Schalter und Peak-Anzeige.

   Ein dedizierter Bereich des Bildschirms zeigt die Parameter der zugewiesenen Bedienelemente und Miniaturanzeigen, wo verfügbar. Halten Sie Setup gedrückt und tippen Sie diesen Bereich an, um zu konfigurieren. Drücken Sie die Tasten oben auf den Drehreglern oder wischen Sie im Widget-Bereich, um zwischen den 3 Ebenen umzuschalten.

   ⓘ Beachten Sie, dass die Soft Rotaries so konfiguriert werden können, dass sie der Kanalauswahl, dem aktiven Mix folgen oder an einen bestimmten Kanal gebunden sind.

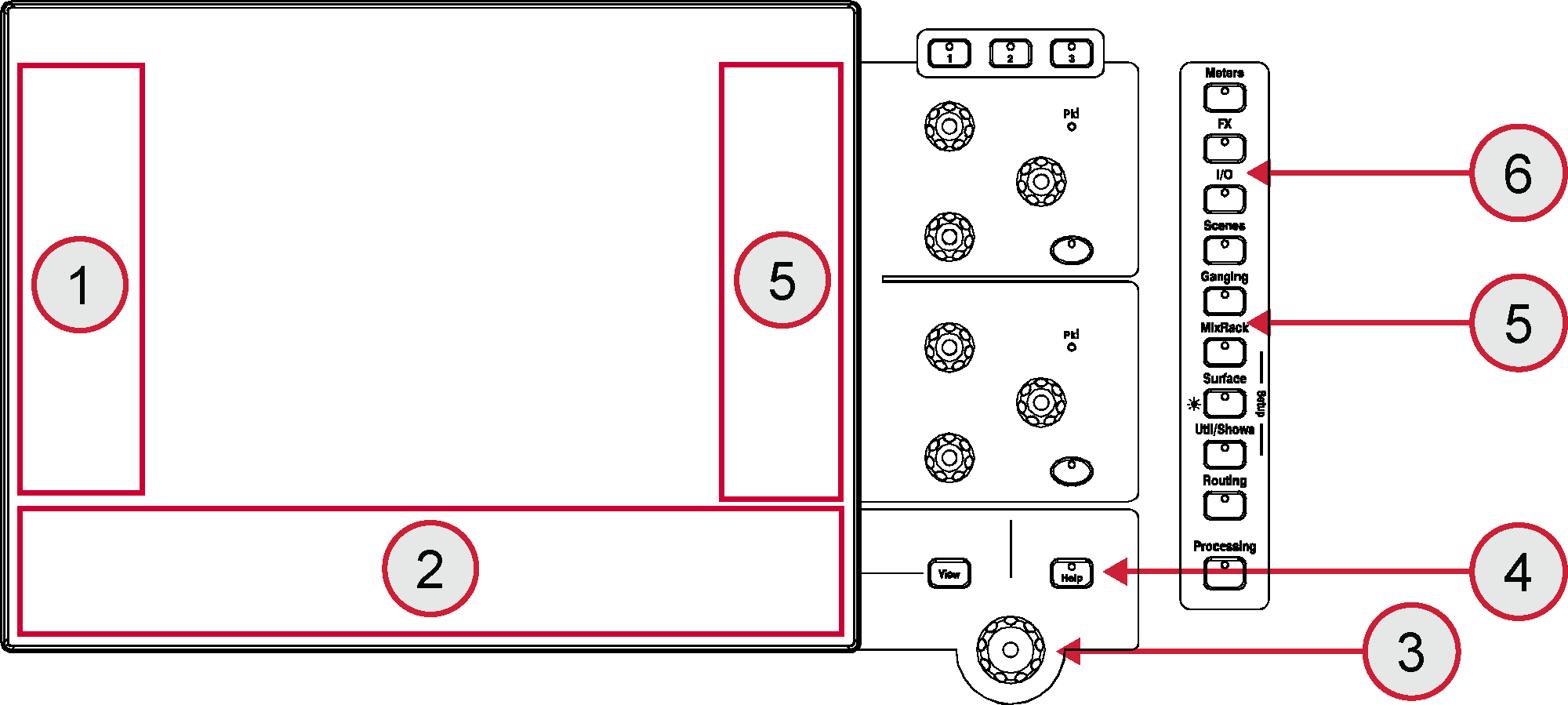

Harmony UI – Systembildschirm

Der Systembildschirm (rechter Bildschirm bei S5000 und S7000) zeigt Status, Systemsetup, Speicherverwaltungsmenüs und mehr.

1. Linker Widget-Bereich – Kann für verschiedene Funktionen konfiguriert werden, z. B. als scrollbare Szenenliste. Halten Sie Setup gedrückt und tippen Sie diesen Bereich an, um zu konfigurieren.

   Beim S3000 ist dieser Bereich dem Kanalprocessing gewidmet.

2. Unterer Widget-Bereich – Kann für verschiedene Funktionen konfiguriert werden, z. B. als scrollbare Meterbrücke. Halten Sie Setup gedrückt und tippen Sie diesen Bereich an, um zu konfigurieren. Drücken Sie View, um zwischen den konfigurierten Ansichten umzuschalten.
3. Drehregler – Passt den Wert des im Hauptbildschirmbereich gelb markierten Parameters an.
4. Hilfe – Drücken, um eine kurze kontextbezogene Hilfe für den aktiven Bildschirm anzuzeigen.

5. Soft Rotaries – 2 Blöcke mit je 3 zuweisbaren Drehreglern über 3 Ebenen pro Bildschirm. Jeder Block hat einen eigenen Ein-Schalter und Peak-Anzeige.

   Ein dedizierter Bereich des Bildschirms zeigt die Parameter der zugewiesenen Bedienelemente und Miniaturanzeigen, wo verfügbar. Halten Sie Setup gedrückt und tippen Sie diesen Bereich an, um zu konfigurieren. Drücken Sie die Tasten oben auf den Drehreglern oder wischen Sie im Widget-Bereich, um zwischen den 3 Ebenen umzuschalten.

   ⓘ Beachten Sie, dass die Soft Rotaries so konfiguriert werden können, dass sie der Kanalauswahl, dem aktiven Mix folgen oder an einen bestimmten Kanal gebunden sind.

6. Bildschirmmodi – Drücken, um Menüs für den Hauptbildschirmbereich auszuwählen.

   Meter – Zugriff auf Eingangs-Meter, FX Meter, Mix Meter, RTA, Spektrogramm und 4 konfigurierbare Meteransichten.

   FX – Anzeige, Laden und Einrichtung der 16 RackFX-Einheiten. Die Rückseitenansicht ermöglicht das Patchen jeder Einheit als Insert oder Send/Return.

   I/O – Patchen von System-Eingängen und -Ausgängen durch Antippen von Kreuzpunkten.

   Scenes – Zugriff auf Szenenmanager, Cue-Listen und Szenen-Safes.

   Ganging – Erstellen von bis zu 16 Ganging-Gruppen zur Verknüpfung ausgewählter Parameter über mehrere Kanäle.

   MixRack Setup – Zugriff auf Mixer-Bus-Konfiguration, Eingangs-Stereo-Konfiguration, Netzwerkeinstellungen, Benutzerprofile, Talkback-Zuweisungen, Signalgenerator, Audio-Sync und I/O Ports Optionen.

   Surface Setup – Zuweisungen von Faderstreifen-Layout, SoftKeys und benutzerdefinierten Drehreglerfunktionen. Steuerung der Surface-Beleuchtung und USB Audio-Wiedergabe/-Aufnahme. Zugriff auf PAFL-Optionen und Netzwerkeinstellungen.

   ⓘ Drücken und halten Sie die Surface Setup-Taste, um schnell auf die Dimmer-Einstellungen zuzugreifen. Während Sie die Surface Setup-Taste gedrückt halten, verwenden Sie den Drehregler, um die Helligkeit des Touchscreens zu ändern.

   Util/Shows – Zugriff auf Show-Manager, Bibliotheks-Manager, Systemdiagnose, Bildschirm- und Faderkalibrierung, Firmware-Update und MIDI MMC.

   Routing – Zugriff auf Routing und Zuweisungen für den ausgewählten Kanal.

   Processing (S3000) – Kanalverarbeitungsbildschirm für den ausgewählten Kanal.

   Wenn kein Bildschirmmodus ausgewählt ist, wird ein Systemstatus-Dashboard angezeigt. Tippen Sie auf Power Down in diesem Bildschirm, um die Surface vor dem Ausschalten sicher herunterzufahren.

Faderstreifen

Meter

22-Segment Signal-Meter und 6-Segment Gain-Reduktions-Meter. Das Meter zeigt die Audio-Signalaktivität für den Kanal an.

Die rote Peak-Anzeige leuchtet, um zu warnen, dass das Signal innerhalb von 3dB vor Clipping ist. Es handelt sich um eine Mehrpunkt-Erfassung, was bedeutet, dass Peak-Aktivität an mehreren Stellen im Signalweg erkannt wird. Wenn sie vor dem Rest des Meters leuchtet, überprüfen Sie die Signalaktivität im Verarbeitungsbildschirm.

ⓘ Um die globale Meter-Quelle für Eingangskanäle und Mix-Master festzulegen, halten Sie Setup gedrückt und tippen Sie im Meters / Inputs oder Meters / Mix Bildschirm auf den Hauptbildschirmbereich.

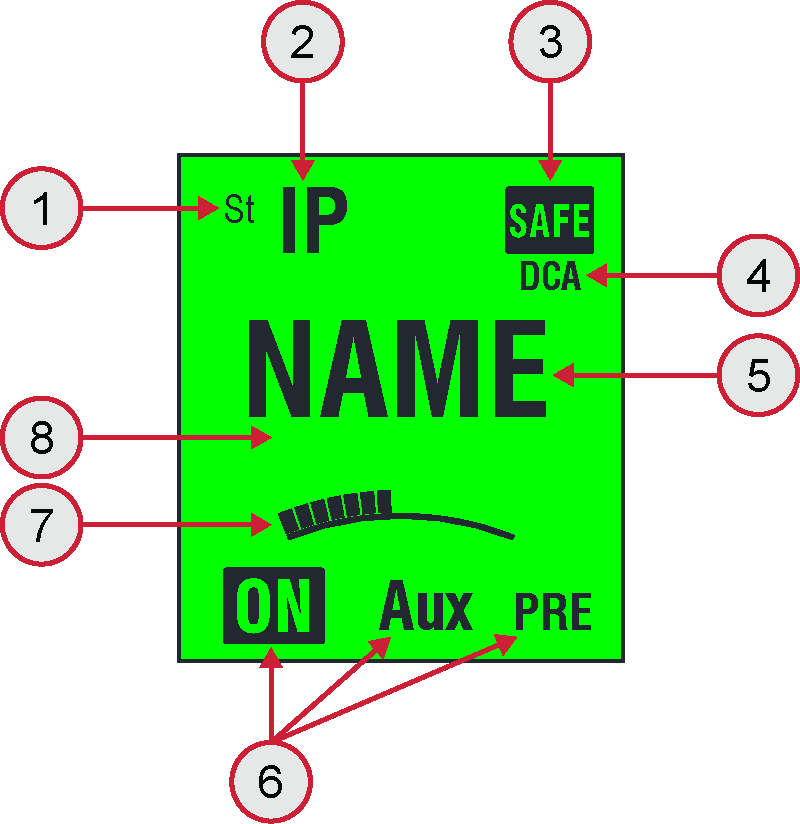

LCD Anzeige

Zeigt Informationen über den Kanal an, einschließlich Name und Farbe.

1. Stereo
2. Streifentyp
3. Kanal wurde vor Szenenabruf gesichert
4. Kanal ist einem oder mehreren DCA-Gruppen zugewiesen

5. Verwenden Sie die LCD Display Mode-Tasten, um den benutzerdefinierten Kanal-Namen, die Fader-Position in dB, die DSP-Kanalnummer oder die I/O-Buchsenkennung der gepatchten Quelle / des Ziels anzuzeigen.

   I/O-Buchsen werden wie folgt angezeigt:

   R-nn = MixRack

   S-nn = Surface

   DXn-nn = DX Expander Portnummer und Buchsennummer

   USB = USB Wiedergabe/Aufnahme

   Pn-nn = I/O Portnummer und Kanalnummer

   FX-n = RackExtra FX Gerätenummer

   SigGen = Interner Signalgenerator

6. Zuweisung zum aktiven Mix, Mischtyp und Pre/Post-Einstellung
7. Streifen-Drehregler – Ihre Funktion wird über die Streifen-Drehreglermodus-Tasten wie zuvor beschrieben ausgewählt. Die Drehregler können Gain des Vorverstärkers, Pan, Sends zum aktiven Mix und 4 zuweisbare Funktionen steuern. Die Farbe der Drehregler-LED entspricht der aktiven Funktion, z. B. Rot für Gain, Gelb für Pad; im Sends-Modus folgt sie der Farbe des aktiven Mix. Der Wert wird im LCD angezeigt.
8. Benutzerdefinierte Hintergrundbeleuchtungs-Farbe

Tasten

Mute – Schaltet das Kanalsignal stumm. Beeinflusst den Hauptmix, Pre-Fade- und Post-Fade-Sends. Die Muted-LED leuchtet, wenn der Kanal durch eine DCA- oder Mute-Gruppe stummgeschaltet ist.

Sel – Wählt den Kanal zur Nutzung mit den Verarbeitungs- und Routing-Bildschirmen aus. Die Bedienelemente des Kanalstreifens werden aktiv, um die Verarbeitung für den Kanal zu steuern.

ⓘ Der aktuell ausgewählte Kanal wird oben links im Verarbeitungsbildschirm angezeigt.

Mix – Legt die Send-Pegel und Zuweisungen des zugehörigen Kanals oder Masters auf die Faderstreifen (oder Streifen-Drehregler bei Sends-Modus). Beispiele zur Nutzung siehe nächsten Absatz.

ⓘ Der aktuell aktive Mix wird oben rechts im Verarbeitungsbildschirm angezeigt. Drücken Sie eine aktive Mix-Taste, um zum Hauptmix zurückzukehren.

PAFL – Sendet das Kanalsignal PFL (Pre-Fade Listen) oder AFL (After-Fade Listen) an Kopfhörer und Monitoring-System. Einstellungen für das PAFL-System werden im Surface / Audio / PAFL Bildschirm vorgenommen.

Arbeiten mit dem Mix

Drücken Sie eine Masterstreifen-Mix-Taste des Hauptmix.

Dies ist der normale Mischmodus. Die Eingangsstreifen zeigen die Kanalfader. Die Masterstreifen zeigen die Master-Mix-Fader.

Halten Sie die Assign-Taste gedrückt und drücken Sie Kanal-Mix-Tasten, um sie dem Hauptmix zuzuweisen oder zu entfernen. Der aktuelle EIN-Status wird im unteren Bereich der Streifen-LCDs angezeigt.

Drücken Sie eine Masterstreifen-Mix-Taste eines Mixmasters.

Verwenden Sie dies, um mit Aux- und FX-Sends zu arbeiten. Die Eingangsstreifen zeigen alle Send-Pegel zum aktiven Mix. Die Masterstreifen zeigen die Master-Mix-Fader.

Halten Sie die Assign-Taste gedrückt und drücken Sie Kanal-Mix-Tasten, um sie dem aktiven Mix zuzuweisen oder zu entfernen.

Halten Sie die Pre/Post-Taste gedrückt und drücken Sie Kanal-Sel-Tasten, um jeden Kanal pre- oder post-fader umzuschalten. Der aktuelle PRE-Status wird im unteren Bereich der Kanalstreifen-LCDs angezeigt.

Sie können alle Zuweisungen ein- oder ausschalten oder alle Quellen pre- oder post-fader setzen, indem Sie die Masterstreifen-Mix- oder Sel-Taste drücken.

Drücken Sie eine Eingangs-Kanalstreifen-Mix-Taste.

Verwenden Sie dies, um mit Aux- und FX-Sends zu arbeiten. Die Eingangsstreifen bleiben als Kanalfader. Die Masterstreifen zeigen alle Sends vom Eingangskanal.

Halten Sie die Assign-Taste gedrückt und drücken Sie Master-Mix-Tasten, um den Kanal jedem Mix zuzuweisen oder zu entfernen.

Halten Sie die Pre/Post-Taste gedrückt und drücken Sie Master-Sel-Tasten, um den Kanal pre- oder post-fader zu jedem Mix umzuschalten. Der aktuelle PRE-Status wird auf den Masterstreifen-LCDs angezeigt.

Drücken Sie eine Gruppen-Masterstreifen-Mix-Taste.

Verwenden Sie dies, um Kanäle Audio- und DCA-Gruppen zuzuweisen. Die Eingangs- und Master-Fader werden nicht beeinflusst.

Halten Sie die Assign-Taste gedrückt und drücken Sie Kanal-Mix-Tasten, um die Kanäle der Gruppe zuzuweisen oder zu entfernen.

Anschließen und Einschalten

MixRack Verbindung

Stecken Sie ein Touring-Qualitäts-CAT5e (oder höherwertiges) Kabel bis zu 100 m Länge zwischen den dLive Surface und MixRack gigaACE Ports. Verwenden Sie bei Bedarf zwei Kabel für Redundanz.

ⓘ Siehe www.allen-heath.com für Kabelanforderungen, Empfehlungen und eine Liste verfügbarer CAT5-Kabel zum Bestellen.

Schalten Sie zuerst das MixRack ein, dann die Surface. Die gigaACE Lnk/Err Anzeigen blinken gleichmäßig, wenn die Verbindung hergestellt ist. Die rote Fehleranzeige leuchtet bei Kommunikationsfehler. Überprüfen Sie, ob die Kabel korrekt eingesteckt und funktionsfähig sind.

Es dauert etwa 30 Sekunden, bis die Surface die Steuerung übernimmt und der Touchscreen reagiert.

Vorlage-Show abrufen

dLive hat eine vollständig konfigurierbare Audio-Architektur, Steuerungs-Layout und Buchsen-Patching. Wir stellen eine Reihe von Vorlage-Shows bereit, die klassische Konsolenformate als schnellen Startpunkt bieten. Diese zeigen die vertraute Architektur und logische Anordnung gut ausgestatteter analoger Konsolen.

Um eine Vorlage-Show zu laden, gehen Sie zum Utility / Show Manager Bildschirm, wählen Sie eine der verfügbaren Vorlage-Shows, tippen Sie auf Recall und bestätigen Sie.

ⓘ Das Abrufen einer Show überschreibt alle Systemeinstellungen einschließlich Bus-Konfiguration, Steuerungs-Layout, aktuelle Parameter, alle Szenen und Bibliotheks-Presets. Wenn Sie die aktuellen Einstellungen speichern möchten, speichern Sie sie zuerst als Benutzer-Show mit Store.

ⓘ Weitere Informationen finden Sie im dLive Firmware-Referenzhandbuch, das unter www.allen-heath.com zum Download bereitsteht.

Expander-Verbindung

Stecken Sie ein Touring-Qualitäts-CAT5e (oder höherwertiges) Kabel bis zu 100 m Länge zwischen den DX Expander und Surface DX Port. Verwenden Sie bei Bedarf zwei Kabel für Redundanz.

ⓘ Siehe www.allen-heath.com für Kabelanforderungen, Empfehlungen und eine Liste verfügbarer CAT5-Kabel zum Bestellen.

Schalten Sie den DX Expander ein. Die DX Port Lnk/Err Anzeigen blinken gleichmäßig, wenn die Verbindung hergestellt ist. Die rote Fehleranzeige leuchtet bei Kommunikationsfehler. Überprüfen Sie, ob die Kabel korrekt eingesteckt und funktionsfähig sind.

Laptop oder Wireless Router anschließen

Verbinden Sie einen Laptop, Router oder Access Point mit einem der Netzwerkports zur Nutzung mit dLive Editor oder iOS Apps. Lesen Sie die Release Notes und Hilfedateien der Software oder Apps für weitere Informationen.

ⓘ dLive kommuniziert über TCP/IP. Alle Geräte im Netzwerk einschließlich MixRack und Surface müssen kompatible IP-Adressen haben. Werkseinstellungen sind:

Für direkte, kabelgebundene Laptop-Verbindungen stellen Sie Ihren Laptop auf eine statische, kompatible IP-Adresse ein, z. B. 192.168.1.10.

Für kabellose Verbindungen stellen Sie Ihren Router / Access Point auf eine kompatible IP-Adresse ein, z. B. 192.168.1.254, und seinen DHCP-Bereich auf einen kompatiblen Adressbereich, z. B. 192.168.1.100 bis 192.168.1.200. Stellen Sie jedes kabellose Laptop- oder Mobilgerät auf DHCP / „IP-Adresse automatisch beziehen“ ein.
