Ce document couvre :

• S3000
• S5000
• S7000

IMPORTANT - Lire avant de commencer

Consignes de sécurité

Avant de commencer, lisez les Consignes de sécurité importantes imprimées sur la feuille fournie avec l’équipement. Pour votre propre sécurité ainsi que celle de l’opérateur, de l’équipe technique et des artistes, suivez toutes les instructions et respectez tous les avertissements imprimés sur la feuille et sur les panneaux de l’équipement.

Firmware système

La fonction de ce produit est déterminée par le firmware (logiciel d’exploitation) qui le fait fonctionner. Le firmware est mis à jour régulièrement lorsque de nouvelles fonctionnalités sont ajoutées et des améliorations effectuées.

ⓘ Vérifiez sur www.allen-heath.com la dernière version du firmware pour le produit ou le système hôte.

Contrat de licence logicielle

En utilisant ce produit Allen & Heath et le logiciel qu’il contient, vous acceptez d’être lié par les termes du Contrat de licence utilisateur final (CLUF) correspondant, dont une copie est disponible sur www.allen-heath.com/legal. Vous acceptez d’être lié par les termes du CLUF en installant, copiant ou utilisant le logiciel.

Informations complémentaires

Veuillez consulter le site web Allen & Heath pour plus d’informations, base de connaissances et support technique. Pour plus d’informations sur la configuration et les fonctions de mixage, veuillez vous référer aux Guides de référence du firmware disponibles en téléchargement sur www.allen-heath.com.

Vous pouvez également rejoindre notre Communauté digitale Allen & Heath pour partager connaissances et informations avec d’autres utilisateurs.

Précautions générales

• Protégez l’équipement contre les dommages causés par des liquides ou la poussière.
• Si l’équipement a été stocké à des températures inférieures à zéro, laissez-le atteindre la température de fonctionnement normale avant de l’utiliser sur le site. La température de fonctionnement recommandée est de 0 à 40 degrés Celsius.
• Évitez d’utiliser l’équipement en cas de chaleur extrême et en plein soleil. Assurez-vous que les fentes de ventilation et les ventilateurs ne sont pas obstrués et qu’il y a une circulation d’air adéquate autour de l’équipement.
• Nettoyez l’équipement avec une brosse douce et un chiffon sec non pelucheux. N’utilisez pas de produits chimiques, abrasifs ou solvants. N’utilisez pas de lubrifiant ou de nettoyant pour contacts sur les faders.
• Il est recommandé que l’entretien soit effectué uniquement par un agent Allen & Heath autorisé. Les coordonnées de votre distributeur local sont disponibles sur le site Allen & Heath. Allen & Heath décline toute responsabilité pour les dommages causés par un entretien, une réparation ou une modification par du personnel non autorisé.

Enregistrez votre produit

Enregistrez votre produit en ligne sur www.allen-heath.com/register.

Garantie

Une garantie limitée du fabricant s’applique à ce produit, dont les conditions sont disponibles sur www.allen-heath.com/legal.

Articles emballés

Vérifiez que vous avez reçu les éléments suivants :

• dLive Surface
• Feuille de sécurité
• Cordon secteur IEC
• Housse anti-poussière

Introduction

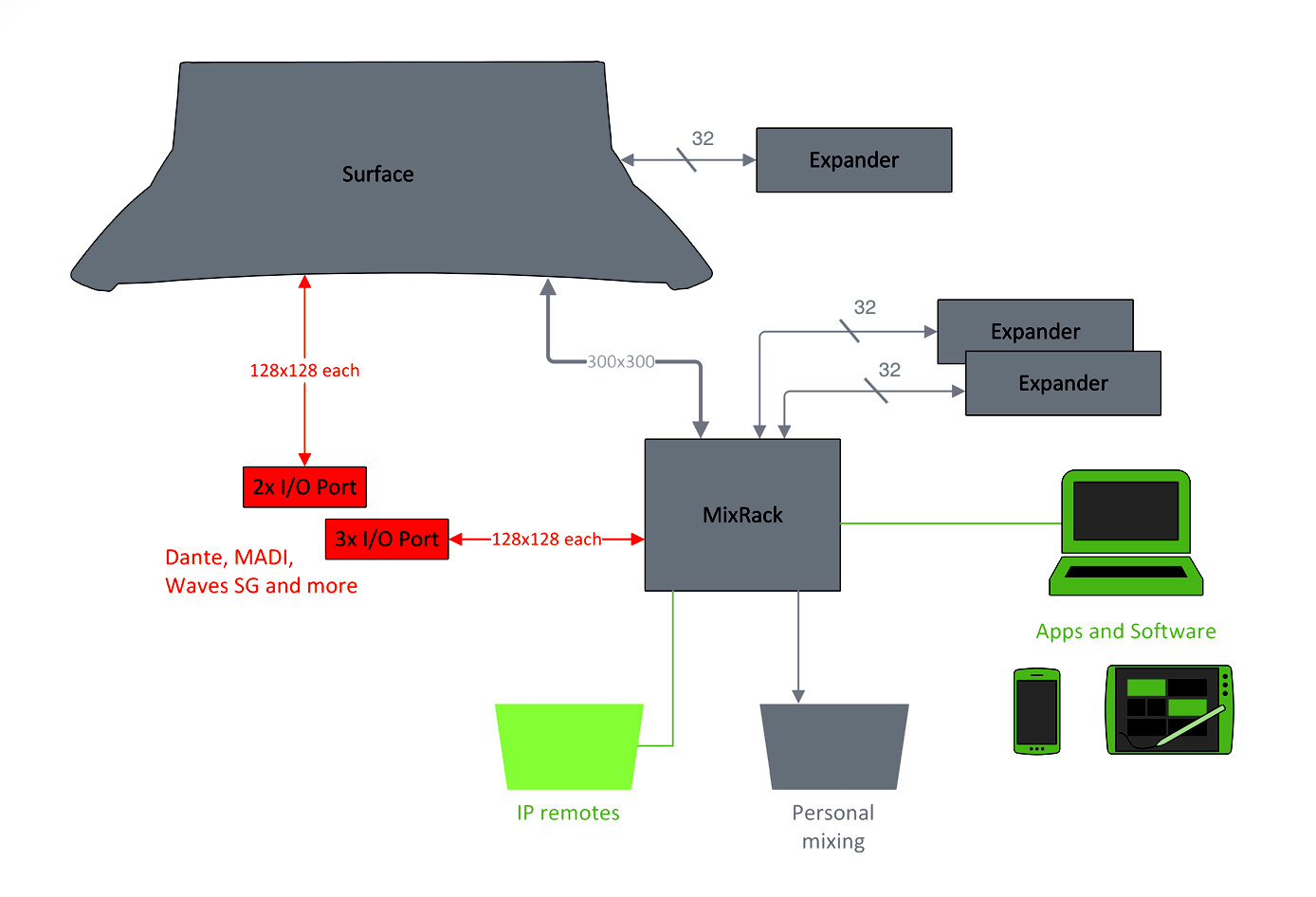

dLive est un système de mixage numérique distribué offrant une solution unique et flexible pour toute application de sonorisation live. Il sépare le moteur de mixage de la surface de contrôle, plaçant l’audio et le traitement là où ils sont nécessaires, et offrant une multitude de possibilités de contrôle et de réseau audio. Consultez le site Allen & Heath pour en savoir plus sur dLive.

Le MixRack est le cœur de tout système dLive. Il abrite le cœur de traitement XCVI complet avec les I/O audio, les ports de contrôle et de réseau audio. La Surface est essentiellement un contrôleur réseau pour le MixRack, avec en plus des I/O audio intégrés et des ports de réseau audio. Le système peut être étendu en ajoutant jusqu’à 3 racks modulaires DX32, et est compatible avec le système de mixage personnel ME.

dLive Surfaces

Il existe 3 tailles de dLive S Class Surface disponibles. Toutes disposent des mêmes I/O et ne diffèrent que par le nombre de faders et d’écrans tactiles.

dLive Surface en un coup d’œil :

• Disposition entièrement assignable
• Harmony UI – écran intégré et commandes « wrap-around »
• Écran tactile capacitif simple ou double de 12”
• Contrôle gestuel – pincement, balayage, glisser-déposer
• Zones de widgets configurables pour les Scènes, les vumètres, les FX et plus
• 3 pages de rotatifs assignables par écran
• 26 SoftKeys assignables
• Bandes de faders pour Wedge ingénieur et IEM
• Mesure multipoint complète
• Visibilité en plein jour
• Enregistrement et lecture stéréo USB
• Alimentation redondante double, échangeable à chaud

Panneau arrière

1. Entrées Mic/Ligne – 8 préamplis rappelables pour signaux micro ou ligne équilibrés ou non. Gain, atténuateur (Pad) et 48V sont contrôlés numériquement dans le préampli.

   L’indicateur PP s’allume lorsque la tension d’alimentation phantom est détectée à la prise, qu’elle soit interne ou externe.

   Toute prise peut être patchée vers n’importe quelle voie d’entrée via l’écran I/O ou l’écran Traitement / Préampli.

2. Entrées numériques – 2 entrées stéréo AES3 (taux d’échantillonnage 32kHz – 96kHz). La conversion de taux d’échantillonnage peut être désactivée.

   Toute prise peut être patchée vers n’importe quelle voie d’entrée via l’écran I/O ou l’écran Traitement / Préampli.

3. Sorties ligne – 8 sorties ligne équilibrées XLR. Niveau nominal +4dBu. Les sorties sont protégées par relais pour éviter les bruits lors de la mise sous/hors tension.

   Les signaux peuvent être patchés vers n’importe quelle prise de sortie via l’écran I/O.

4. Sorties numériques – 3 sorties stéréo AES3 (48kHz ou 96kHz commutables).

   Les signaux peuvent être patchés vers n’importe quelle prise de sortie via l’écran I/O.

5. I/O Ports – 2 ports d’interface audio 128x128 canaux chacun, assignés indépendamment. Installez une des cartes option disponibles pour l’expansion du système, le fractionnement micro numérique, l’enregistrement ou le réseau audio distribué. Consultez www.allen-heath.com pour la liste des cartes option disponibles.

   ⓘ  Les cartes option iLive / GLD (M-Dante, M-Waves, M-ES-V2, M-ACE, M-MADI) peuvent être utilisées avec dLive lorsqu’elles sont équipées de l’adaptateur ‘letter-box’ M-DL-ADAPT. Cela fournit une interface 64x64 48kHz avec conversion de taux d’échantillonnage intégrée.

   Utilisez l’écran I/O pour patcher les signaux vers ou depuis les ports I/O.

6. Indicateurs d’état – Indicateurs d’alimentation pour les 2 alimentations. L’indicateur Ready s’allume lorsque les prises de sortie sont prêtes à transmettre l’audio après la mise sous tension. Audio Sync Locked indique une source d’horloge valide.
7. Verrou Kensington - Un emplacement pour installer des dispositifs antivol Kensington standards.

8. Alimentation – Alimentation échangeable à chaud avec prise secteur IEC et interrupteur marche/arrêt. Pour retirer ou remplacer, desserrez les 4 vis et faites glisser l’alimentation hors de son emplacement.



   ⓘ  Les surfaces dLive sont livrées avec une alimentation installée. Une seconde alimentation peut être ajoutée pour la redondance (référence MPS-16). Desserrez les 4 vis papillon captives qui maintiennent le panneau aveugle*, glissez l’alimentation dans son emplacement, puis serrez les 4 vis papillon captives indiquées ci-dessus. La surface basculera automatiquement entre les alimentations sans interruption audio en cas de panne. Sur les premières unités dLive, retirez les 4 vis du panneau aveugle avec un tournevis Torx étoile T8.

   ⓘ Respectez les avertissements de sécurité imprimés sur le panneau.

   Un collier de câble plastique en P-clip est fourni pour sécuriser le câble secteur. Insérez le câble ou bloquez-le en place avec un tournevis Torx étoile T20 pour remettre le collier autour du câble.



9. Réseau – 2 ports RJ45 Ethernet Gigabit. Connectez un ordinateur portable ou un routeur sans fil pour utiliser dLive Editor ou les applications iOS. Tous les appareils du réseau doivent avoir des adresses IP compatibles.
10. gigaACE link – Liaison MixRack vers Surface via Ethernet Gigabit (conforme IEEE 802.3 couche 2). Un seul câble Cat5e (ou supérieur) transporte l’audio bidirectionnel 96kHz et le contrôle. Utilisez deux câbles pour la redondance – le système basculera sans interruption en cas de défaillance.

11. DX links – Port EtherCon double redondant pour connexion d’un expandeur DX via Ethernet rapide (conforme IEEE 802.3 couche 2). Un seul câble Cat5e (ou supérieur) transporte 32x32 canaux audio 96kHz et contrôle. Utilisez deux câbles pour la redondance.

    Utilisez l’écran I/O pour patcher les signaux vers ou depuis les expandeurs DX.

12. Word Clock I/O - Connecteurs BNC pour synchronisation à partir d’une horloge audio externe ou pour fournir une horloge à d’autres appareils.
13. USB – Port USB A pour transfert de fichiers, archivage et mise à jour du firmware via des clés USB standard.

14. Sortie écran – Port VGA pour connexion d’un écran externe. L’écran externe peut refléter l’une des vues des écrans tactiles. Configurez via l’écran Surface / Screen.

    ⓘ Les écrans tactiles externes ne sont pas pris en charge.

Panneau avant

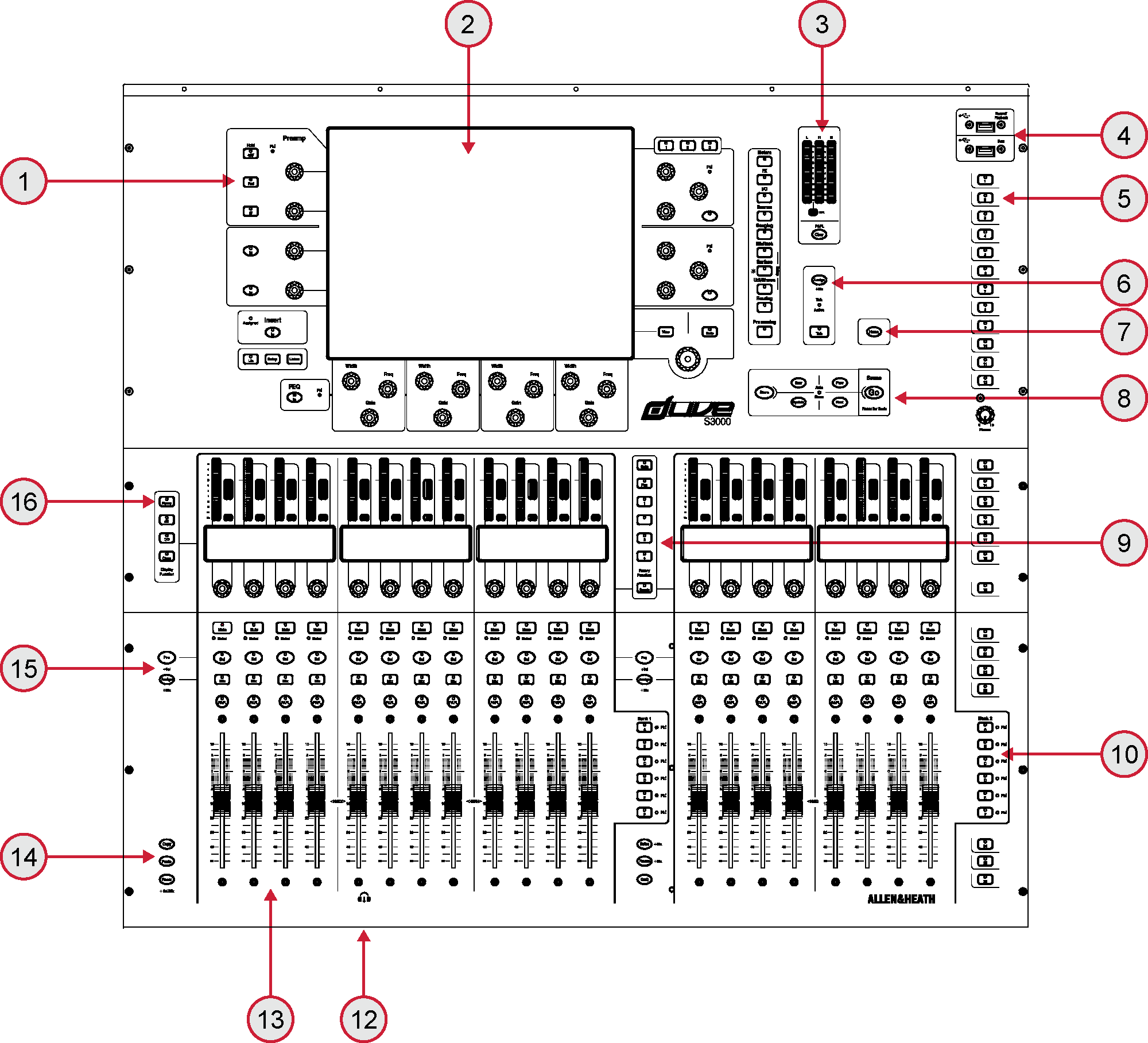

1. Traitement de canal – Appuyez sur une touche Sel d’une bande de fader pour accéder au traitement du canal d’entrée ou de mix qui lui est assigné. Consultez le paragraphe Harmony UI ci-dessous pour plus d’informations.
2. Écran tactile – Écran tactile capacitif simple ou double de 12” avec contrôle gestuel et visibilité en plein jour. Consultez le paragraphe Harmony UI ci-dessous pour plus d’informations.
3. Vumètres Main / PAFL – Vumètres LCR avec indicateur PAFL actif. Appuyez sur PAFL Clear pour annuler tout PAFL actif.
4. Ports USB – Le port supérieur est dédié à l’enregistrement et la lecture de fichiers WAV stéréo. Le port inférieur est pour le transfert de données des fichiers Show, bibliothèques, journaux d’événements et mises à jour du firmware.
5. SoftKeys – 26 touches assignables par l’utilisateur. Assignez des fonctions via l’écran Surface / Control / SoftKeys.
6. Talkback – Touche à verrouillage ou momentané et indicateur Talk Active. Maintenez Assign et appuyez sur une touche maître Mix pour assigner.

7. Accueil – Appuyez pour restaurer un état familier de la Surface. Accueil restaure les couches actives par défaut, les modes d’écran, le Mix actif, le mode rotatif de la bande et la vue LCD du canal.

   ⓘ Accueil n’affecte pas le traitement de canal, la disposition des bandes, l’illumination ou tout autre réglage stocké dans les Scènes.

8. Navigation Scène – Appuyez sur Go pour rappeler la scène suivante indiquée en haut à droite de l’écran système. Cette Scène est mise en surbrillance en vert dans le menu Scènes et le widget Scènes. Utilisez les touches Prev et Next pour sélectionner la scène suivante avant de la rappeler.

   Maintenez Reset et appuyez sur Go pour annuler un rappel accidentel et restaurer les réglages précédents.

   Stocker - Sauvegarde les réglages actuels dans la Scène Courante indiquée en haut à gauche de l’écran système. Cette Scène est mise en surbrillance en jaune dans le menu Scènes et le widget Scènes.

   ⓘ Auto Store sauvegarde automatiquement la Scène actuelle (dernière rappelée) à chaque fois qu’une autre Scène est rappelée. La LED s’allume pour indiquer que cette option est active.

   Nouveau - Sauvegarde les réglages actuels dans une nouvelle Scène vide. L’emplacement mémoire de scène disponible suivant sera rempli avec les réglages actuels.

   Mettre à jour - Met à jour un ou plusieurs paramètres ou canaux dans une Scène spécifique (ou une plage de Scènes) avec les réglages / valeurs actuels.

9. Mode rotatif de la bande – Sélectionne la fonction des encodeurs rotatifs des bandes de fader. Les rotatifs peuvent contrôler le Gain préampli, le Pan, les envois vers le Mix actif, et 4 fonctions assignables. Assignez-les via l’écran Surface / Control / Preferences. La couleur de la LED rotative correspond à la fonction active, par exemple rouge pour Gain, jaune pour Pad ; elle suit la couleur du Mix actif en mode envois.

   La fonction Sends met le contrôle des niveaux d’envoi vers le Mix actif sur les rotatifs, tandis que les faders contrôlent les niveaux du canal vers le mix principal, inhibant temporairement les « envois sur faders ».

10. Couches – Naviguez parmi 6 couches de bandes de faders par banque. Les indicateurs de crête rouges s’allument lorsqu’un canal de la couche associée est à moins de 3dB de la saturation, vous permettant de surveiller l’activité du signal à travers les couches.

    Les banques peuvent être liées via l’écran Surface / Control / Preferences – les touches de couche affecteront toutes les banques liées. Par exemple, vous pouvez vouloir que toutes les bandes d’entrée sur 2 banques restent synchronisées lors du changement de couche.

11. Safes – Maintenez enfoncé et appuyez sur une touche Mix d’une bande pour protéger le canal du rappel de Scène. Pour protéger uniquement certains paramètres, utilisez l’écran Scenes / Scene Safes.

    Gel dans les Couches – Maintenez enfoncé et appuyez sur une touche Mix d’une bande pour verrouiller un canal sur toutes les couches.

    GEQ sur Faders – Affiche l’égaliseur graphique pour un mix sélectionné sur les faders. Appuyez pour basculer entre hautes et basses fréquences (S3000, S5000) et sortir. Les valeurs de fréquence sont affichées sur les écrans LCD des bandes et les vumètres des bandes montrent l’activité RTA de chaque bande de fréquence et l’indication de crête de bande. Utile pour régler les retours ou identifier les fréquences problématiques.

    Le fader maître du mix est présenté sur la bande de droite en mode GEQ.

12. Casques - Prises jack standard 1/4” et 1/8” situées sous l’accoudoir. Les S5000 et S7000 disposent de 2 sorties casque.

13. Bandes de faders – Contrôlent les canaux d’entrée, retours FX, maîtres Mix, DCAs, moniteur Wedge / IEM de l’ingénieur, ou MIDI. Consultez le paragraphe Bandes de faders ci-dessous pour plus d’informations.

    La disposition des bandes est assignable par l’utilisateur et stockée dans les Scènes. Utilisez l’écran Surface / Control / Strip Assign pour modifier la disposition.

14. Copier – Maintenez enfoncé et appuyez sur :

    Une touche Sel d’une bande pour copier le traitement du canal.

    Une touche Mix d’une bande pour copier les assignations de mix et niveaux d’envoi.

    Toute zone sélectionnée de l’écran tactile pour copier les réglages d’un bloc de traitement spécifique.

    Coller - Maintenez enfoncé et appuyez sur une touche Sel, Mix ou une zone sélectionnée de l’écran tactile pour coller les réglages copiés.

    Réinitialiser - Maintenez enfoncé et appuyez sur une touche Sel, Mix ou une zone sélectionnée de l’écran tactile pour réinitialiser les paramètres concernés aux valeurs d’usine.

    Maintenez Reset et poussez un fader vers le haut ou le bas pour le mettre rapidement à 0dB ou à off.

15. Assigner – Maintenez enfoncé et appuyez sur une touche Mix d’une bande pour activer ou désactiver son assignation au Mix actif.

    Pre/Post – Maintenez enfoncé et appuyez sur une touche Sel d’une bande pour basculer les envois au Mix actif pré ou post fader.

    Activez ou désactivez tous les canaux ou basculez pré/post en appuyant sur une touche maître Mix ou Sel.

    Les assignations et réglages pré/post pour le canal ou Mix sélectionné sont également disponibles dans l’écran Routing.

16. Mode d’affichage LCD – Sélectionne les informations affichées sur les écrans LCD des bandes. Consultez le paragraphe Bandes de faders ci-dessous pour plus d’informations.

Harmony UI – écran de traitement

L’écran gauche sur les S5000 et S7000 est dédié au traitement des canaux. Le S3000 intègre cet écran dans l’écran système.

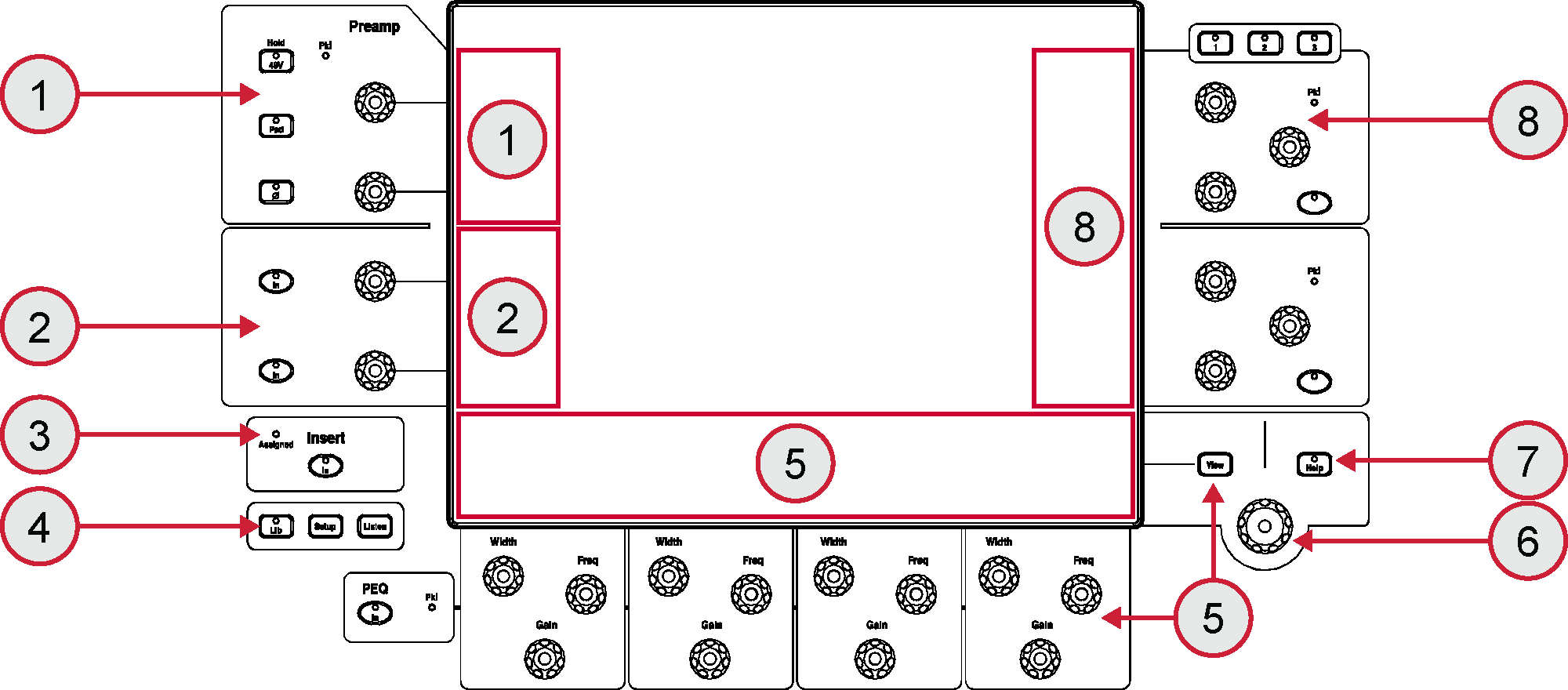

dLive intègre l’écran tactile avec un ensemble de commandes « wrap-around » codées par couleur pour une utilisation intuitive et rapide. Des zones dédiées de l’écran affichent les valeurs et l’état des commandes correspondantes ; certaines sont configurables ou assignables par l’utilisateur (zones de widgets). Taper sur ces zones ouvre l’onglet associé dans la zone principale de l’écran.

1. Préampli – Indicateur de crête et commandes dédiées pour Gain analogique, Trim numérique, 48V, Pad et polarité.
2. Filtres – Fréquence et interrupteur des filtres passe-haut (HPF) et passe-bas (LPF).
3. Insert – Interrupteur Insert In et indicateur d’assignation. L’indicateur s’allume lorsqu’un point d’Insert du canal est assigné.

4. Lib – Appuyez pour accéder à la bibliothèque de presets pour le canal ou le bloc de traitement en focus. Un menu popup permet de Rappeler, Stocker, Écraser ou Supprimer des bibliothèques. Appuyez à nouveau sur Lib pour sortir.

   Setup – Maintenez enfoncé et tapez sur une zone sélectionnée des écrans pour la configurer. Par exemple, touchez une zone widget pour configurer fonctions, vues ou commandes. Touchez la zone principale pour accéder à des options supplémentaires.

   Listen – Maintenez enfoncé et tapez sur une zone sélectionnée pour écouter ce point dans le chemin du signal du canal sélectionné. Le signal remplace temporairement le bus PAFL et les vumètres associés.

5. PEQ – Interrupteur, indicateur de crête et commandes Largeur, Fréquence, Gain pour les 4 bandes d’égaliseur paramétrique (EQ).

   Une zone dédiée de l’écran affiche les paramètres PEQ et/ou la courbe de réponse, soit individuellement pour les 4 bandes, soit en gamme complète. Maintenez Setup enfoncé et touchez cette zone pour configurer. Appuyez sur View pour basculer entre les vues configurées.

6. Touch & Turn – Touchez un paramètre ou réglage dans la zone principale et ajustez sa valeur avec la commande rotative.
7. Aide – Appuyez pour afficher une aide contextuelle brève pour l’écran actif.

8. Soft Rotaries – 2 blocs de 3 rotatifs assignables sur 3 couches, par écran. Chaque bloc a son propre interrupteur In et son indicateur de crête.

   Une zone dédiée affiche les paramètres des commandes assignées et des indicateurs miniatures lorsque disponibles. Maintenez Setup enfoncé et touchez cette zone pour configurer. Appuyez sur les touches au-dessus des rotatifs, ou balayez dans la zone widget pour basculer entre les 3 couches.

   ⓘ Notez que les Soft Rotaries peuvent être configurés pour suivre la sélection de canal, le Mix actif ou être verrouillés sur un canal spécifique.

Harmony UI – écran système

L’écran système (écran droit sur les S5000 et S7000) affiche les statuts, la configuration système, les menus de gestion de mémoire et plus.

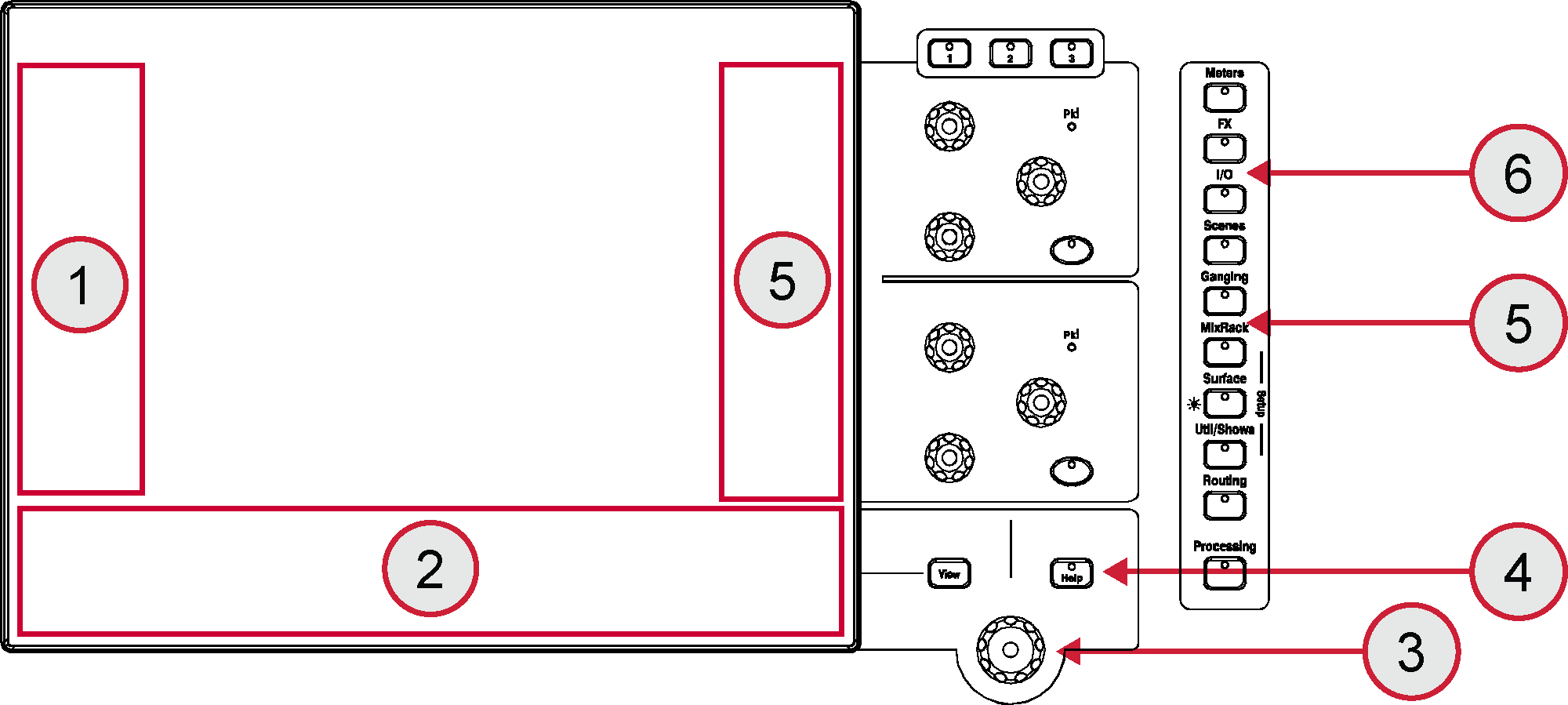

1. Zone widget gauche – Peut être configurée pour différentes fonctions, par exemple comme liste déroulante de Scènes. Maintenez Setup enfoncé et touchez cette zone pour configurer.

   Sur le S3000, cette zone est dédiée au traitement des canaux.

2. Zone widget inférieure – Peut être configurée pour différentes fonctions, par exemple comme pont de vumètres déroulant. Maintenez Setup enfoncé et touchez cette zone pour configurer. Appuyez sur View pour basculer entre les vues configurées.
3. Commande rotative – Ajuste la valeur du paramètre mis en surbrillance en jaune dans la zone principale.
4. Aide – Appuyez pour afficher une aide contextuelle brève pour l’écran actif.

5. Soft Rotaries – 2 blocs de 3 rotatifs assignables sur 3 couches, par écran. Chaque bloc a son propre interrupteur In et son indicateur de crête.

   Une zone dédiée affiche les paramètres des commandes assignées et des indicateurs miniatures lorsque disponibles. Maintenez Setup enfoncé et touchez cette zone pour configurer. Appuyez sur les touches au-dessus des rotatifs, ou balayez dans la zone widget pour basculer entre les 3 couches.

   ⓘ Notez que les Soft Rotaries peuvent être configurés pour suivre la sélection de canal, le Mix actif ou être verrouillés sur un canal spécifique.

6. Modes d’écran – Appuyez pour sélectionner les menus de la zone principale.

   Vumètres – Accès aux vumètres d’entrée, FX, mix, RTA, spectrogramme, et 4 vues de vumètres personnalisables.

   FX – Voir, charger et configurer les 16 unités RackFX. La vue Panneau arrière permet de patcher chaque unité en insertion ou en envoi/retour.

   I/O – Patch des entrées et sorties du système en touchant les points de croisement.

   Scenes – Accès au gestionnaire de Scènes, listes de repères et Scene Safes.

   Ganging – Création jusqu’à 16 groupes d’association pour lier des paramètres sélectionnés sur plusieurs canaux.

   MixRack Setup – Accès à la configuration des bus du mixeur, configuration stéréo des entrées, paramètres réseau, profils utilisateur, assignations Talkback, générateur de signal, synchronisation audio et options des ports I/O.

   Surface Setup – Assignations de la disposition des bandes de faders, SoftKeys et fonctions rotatives personnalisées. Contrôle de l’illumination de la Surface et lecture/enregistrement audio USB. Accès aux options PAFL et paramètres réseau.

   ⓘ Maintenez la touche Surface Setup enfoncée pour accéder rapidement aux réglages du variateur. En maintenant Surface Setup, utilisez la commande rotative pour changer la luminosité de l’écran tactile.

   Util/Shows – Accès au gestionnaire de Shows, gestionnaire de bibliothèque, diagnostics système, calibration écran et faders, mise à jour firmware et MIDI MMC.

   Routing – Accès au routage et aux assignations pour le canal sélectionné.

   Processing (S3000) – Écran de traitement du canal sélectionné.

   Quand aucun mode d’écran n’est sélectionné, un tableau de bord Statut Système est affiché. Touchez Power Down dans cet écran pour éteindre la Surface en toute sécurité avant de la débrancher.

Bande de fader

Vumètre

Vumètre de signal à 22 segments et vumètre de réduction de gain à 6 segments. Le vumètre affiche l’activité du signal audio pour le canal.

L’indicateur de crête rouge s’allume pour avertir que le signal est à moins de 3dB de la saturation. Il s’agit d’une détection multipoint, ce qui signifie qu’il détecte l’activité de crête à plusieurs points du chemin du signal. S’il s’allume avant le reste du vumètre, vérifiez l’activité du signal dans l’écran de traitement.

ⓘ Pour définir la source globale du vumètre pour les canaux d’entrée et maîtres Mix, maintenez Setup enfoncé et touchez la zone principale dans l’écran Meters / Inputs ou Meters / Mix.

Affichage LCD

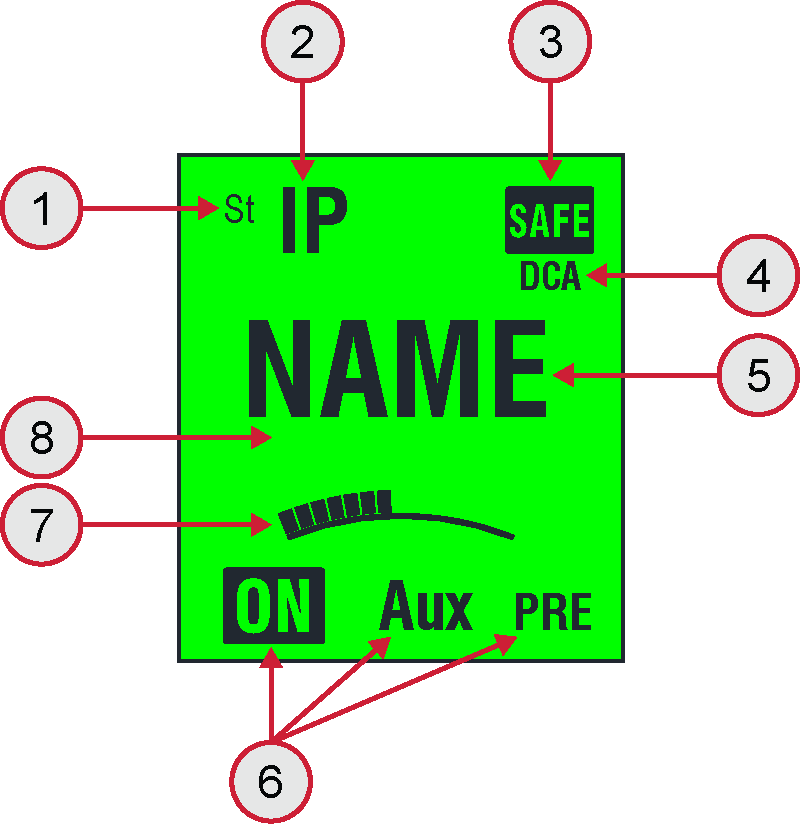

Affiche des informations sur le canal, y compris le nom et la couleur.

1. Stéréo
2. Type de bande
3. Canal protégé (Safe) contre rappel de Scène
4. Canal assigné à un ou plusieurs groupes DCA

5. Utilisez les touches LCD Display Mode pour afficher le Nom défini par l’utilisateur, la position du fader en dB, le numéro de canal DSP, ou l’identifiant de prise I/O de la source / destination patchée.

   I/O sont affichés comme suit :

   R-nn = MixRack

   S-nn = Surface

   DXn-nn = numéro de port et de prise de l’expandeur DX

   USB = lecture/enregistrement USB

   Pn-nn = numéro de port et canal I/O

   FX-n = numéro d’unité RackExtra FX

   SigGen = générateur de signal interne

6. Assignation au Mix actif, type de mix et réglage pré/post
7. Rotatif de bande – Leur fonction est sélectionnée via les touches de mode rotatif de bande décrites plus haut. Les rotatifs contrôlent le Gain préampli, Pan, envois vers le Mix actif, et 4 fonctions assignables. La couleur de la LED correspond à la fonction active, par exemple rouge pour Gain, jaune pour Pad ; elle suit la couleur du Mix actif en mode envois. La valeur est affichée sur l’écran LCD.
8. Couleur de rétroéclairage définie par l’utilisateur

Commutateurs

Mute – Coupe le signal du canal. Affecte le mix principal, les envois pré-fader et post-fader. La LED Muted s’allume lorsque le canal est coupé par un groupe DCA ou Mute.

Sel – Sélectionne le canal pour utilisation avec les écrans Traitement et Routage. Les commandes de la bande deviennent actives pour contrôler le traitement du canal.

ⓘ Le canal actuellement sélectionné est affiché en haut à gauche de l’écran Traitement.

Mix – Met les niveaux d’envoi et assignations du canal ou maîtres associés sur les bandes de faders (ou rotatifs en mode envois). Voir le paragraphe suivant pour des exemples d’utilisation.

ⓘ Le Mix actif est affiché en haut à droite de l’écran Traitement. Appuyez sur une touche Mix active pour revenir au mix principal.

PAFL – Envoie le signal du canal en PFL (écoute pré-fader) ou AFL (écoute post-fader) vers les casques et le système de monitoring. Les préférences du système PAFL sont configurées via l’écran Surface / Audio / PAFL.

Travailler avec le Mix

Appuyez sur une touche Mix d’une bande maître de Mix principal.

C’est le mode de mixage normal. Les bandes d’entrée présentent les faders de canal. Les bandes maîtres présentent les faders maîtres de mix.

Maintenez la touche Assign enfoncée et appuyez sur les touches Mix des canaux pour les assigner ou désassigner du mix principal. Le statut ON actuel est affiché dans la partie basse des LCD des bandes.

Appuyez sur une touche Mix d’une bande maître de Mix.

Utilisez ceci pour travailler avec les envois Aux et FX. Les bandes d’entrée présentent tous les niveaux d’envoi vers le Mix actif. Les bandes maîtres présentent les faders maîtres de mix.

Maintenez la touche Assign enfoncée et appuyez sur les touches Mix des canaux pour les assigner ou désassigner du Mix actif.

Maintenez la touche Pre/Post enfoncée et appuyez sur les touches Sel des canaux pour basculer chaque source pré ou post fader. Le statut PRE actuel est affiché dans la partie basse des LCD des bandes de canaux.

Vous pouvez rapidement activer ou désactiver toutes les assignations, ou tous les canaux pré ou post fader en appuyant sur la touche Mix ou Sel d’une bande maître.

Appuyez sur une touche Mix d’une bande de canal d’entrée.

Utilisez ceci pour travailler avec les envois Aux et FX. Les bandes d’entrée restent en faders de canal. Les bandes maîtres présentent tous les envois du canal d’entrée.

Maintenez la touche Assign enfoncée et appuyez sur les touches maîtres Mix pour assigner ou désassigner le canal de chaque mix.

Maintenez la touche Pre/Post enfoncée et appuyez sur les touches maîtres Sel pour basculer le canal pré ou post fader vers chaque mix. Le statut PRE actuel est affiché sur les LCD des bandes maîtres.

Appuyez sur une touche Mix d’une bande maître de groupe.

Utilisez ceci pour assigner des canaux aux groupes Audio et DCA. Les faders d’entrée et maîtres ne sont pas affectés.

Maintenez la touche Assign enfoncée et appuyez sur les touches Mix des canaux pour les assigner ou désassigner des groupes.

Connexion et mise sous tension

MixRack connexion

Branchez un câble CAT5e de qualité tournée (ou supérieur) d’une longueur maximale de 100m entre les ports gigaACE de la Surface dLive et du MixRack. Utilisez deux câbles pour la redondance si nécessaire.

ⓘ Consultez www.allen-heath.com pour les exigences, recommandations et liste des câbles CAT5 disponibles à la commande.

Allumez d’abord le MixRack, puis la Surface. Les indicateurs Lnk/Err gigaACE clignotent à un rythme régulier lorsque la liaison est établie. L’indicateur d’erreur rouge s’allume si une erreur de communication est détectée. Vérifiez que les câbles sont correctement branchés et non défectueux.

Il faut environ 30 secondes pour que la Surface prenne le contrôle et que l’écran tactile soit réactif.

Rappel d’un Show Modèle

dLive dispose d’une architecture audio, d’une disposition de contrôle et d’un patch de prises entièrement configurables. Nous avons fourni un ensemble de Shows Modèles offrant un choix de formats classiques de consoles à charger comme point de départ rapide. Ceux-ci présentent l’architecture familière et la disposition logique des consoles analogiques bien équipées.

Pour charger un Show Modèle, allez à l’écran Utility / Show Manager, sélectionnez un des Shows Modèles disponibles, touchez Recall et confirmez.

ⓘ Le rappel d’un Show écrase tous les réglages système, y compris la configuration des bus, la disposition de contrôle, les paramètres actuels, toutes les Scènes et presets de bibliothèque. Si vous souhaitez sauvegarder les réglages actuels, commencez par les Stocker comme Show utilisateur.

ⓘ Pour plus d’informations, veuillez consulter le Guide de référence du firmware dLive disponible en téléchargement sur www.allen-heath.com.

Connexion d’un expandeur

Branchez un câble CAT5e de qualité tournée (ou supérieur) d’une longueur maximale de 100m entre l’expandeur DX et le port DX de la Surface. Utilisez deux câbles pour la redondance si nécessaire.

ⓘ Consultez www.allen-heath.com pour les exigences, recommandations et liste des câbles CAT5 disponibles à la commande.

Allumez l’expandeur DX. Les indicateurs Lnk/Err du port DX clignotent à un rythme régulier lorsque la liaison est établie. L’indicateur d’erreur rouge s’allume si une erreur de communication est détectée. Vérifiez que les câbles sont correctement branchés et non défectueux.

Connexion d’un ordinateur portable ou d’un routeur sans fil

Connectez un ordinateur portable, un routeur ou un point d’accès à l’un des ports réseau pour utiliser les applications dLive Editor ou iOS. Consultez les notes de version et fichiers d’aide accompagnant le logiciel ou les applications pour plus d’informations.

ⓘ dLive communique via TCP/IP. Tous les appareils du réseau, y compris le MixRack et la Surface, doivent avoir des adresses IP compatibles. Les valeurs par défaut usine sont :

Pour une connexion directe câblée d’ordinateur portable, configurez votre ordinateur avec une adresse IP statique compatible, par exemple 192.168.1.10.

Pour les connexions sans fil, configurez votre routeur / point d’accès avec une adresse IP compatible, par exemple 192.168.1.254, et sa plage DHCP avec une plage compatible, par exemple 192.168.1.100 à 192.168.1.200. Configurez tout ordinateur portable ou appareil mobile sans fil en DHCP / « obtenir une adresse IP automatiquement ».
