Introduction
dLive est un système de mixage numérique distribué offrant une solution exceptionnellement flexible pour toute application de sonorisation live. Il sépare le moteur de mixage de la surface de contrôle, plaçant l’audio et le traitement là où ils sont nécessaires, et offrant de nombreuses possibilités de contrôle et de réseaux audio. Consultez le site web d’Allen & Heath pour en savoir plus sur dLive.

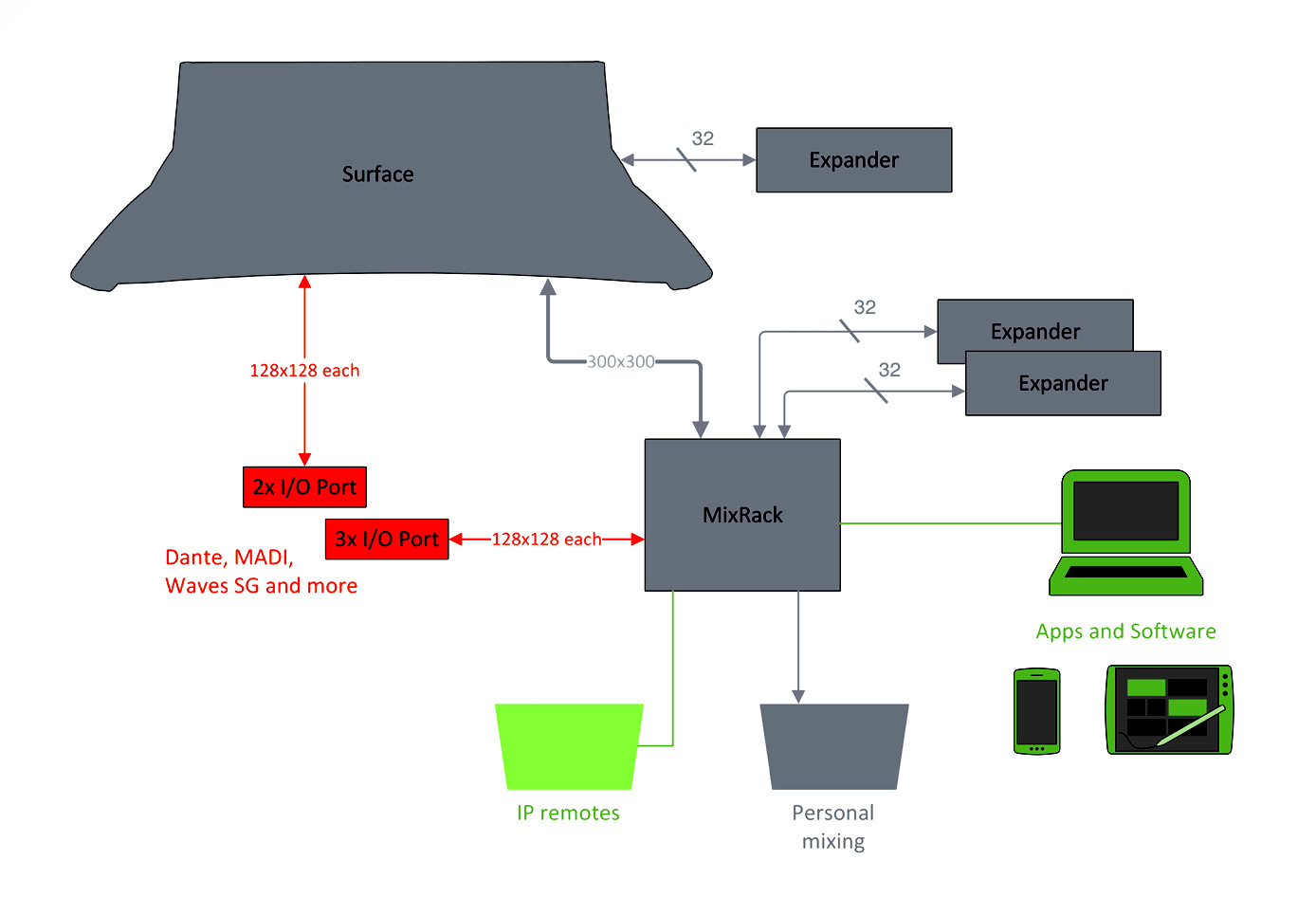

Le MixRack est le cœur de tout système dLive. Il héberge le cœur de traitement XCVI complet avec audio I/O, ports de contrôle et de réseau audio. Il est généralement connecté à une Surface dLive, mais peut également être contrôlé simultanément ou même sans Surface à l’aide d’un ordinateur portable ou d’un iPad, de télécommandes IP Allen & Heath ou de contrôleurs tiers via TCP/IP. Le système peut être étendu en ajoutant jusqu’à 3 racks modulaires DX32 et est compatible avec le système de mixage personnel ME.
dLive MixRacks
Il existe 3 tailles de dLive MixRack disponibles. Toutes disposent du même moteur de mixage et ne diffèrent que par le nombre d’entrées/sorties analogiques I/O. Tous les 128 canaux en ajoutant des extensions DX ou en assignant des sources numériques.
Caractéristiques principales des dLive MixRack :
- XCVI cœur FPGA 160x64
- Fréquence d’échantillonnage 96kHz, accumulateur 96 bits
- Latence ultra-faible de 0,7ms, leader de la catégorie
- 128 canaux d’entrée avec traitement complet
- 64 sorties de mixage avec traitement complet
- DEEP plugins de traitement de canal intégrés
- Architecture de bus configurable à 64 bus (groupe, FX, auxiliaire, matrice, master)
- Mode master LR, LCR et jusqu’à 5.1
- 16 RackFX avec retours stéréo dédiés
- Plusieurs PFL
- 16 DCA
- Générateur de signal intégré, RTA et spectrogramme
- Alimentation redondante double, échangeable à chaud
- Panneau avant affleurant avec ventilateur ultra-silencieux
- Conception des oreilles de rack réversibles
|
DM32
|
|
|
DM48
|
|
|
DM64
|
Installation du MixRack
Installation autonome
Le MixRack peut être utilisé comme unité autonome sur une étagère ou au sol. Vérifiez que ses pieds en plastique sont installés. Assurez une circulation d’air suffisante autour de l’appareil. Il ne doit en aucun cas être couvert. Placez toujours l’appareil sur une surface ferme et plane, loin de tout tissu d’ameublement ou moquette.
Montage en rack et flight case
Les DM32, DM48 et DM64 sont conçus pour être montés en rack 19 pouces et occupent respectivement 7U, 8U, 10U d’espace rack. Les pieds en plastique peuvent devoir être retirés avant le montage en rack ; conservez-les pour une utilisation future.
Pour la location, la tournée et autres utilisations portables, nous recommandons d’utiliser un flight case professionnel avec cadre interne monté sur amortisseurs.
ⓘ Assurez une convection naturelle de l’air autour de l’appareil en prévoyant une bonne ventilation en dessous, devant et derrière l’appareil. Les équipements de rack connus pour produire une quantité importante de chaleur ne doivent pas être montés directement sous l’appareil. Une convection forcée à l’aide d’un plateau ventilateur monté en rack peut être souhaitable dans les situations où l’espace est restreint et la température ambiante élevée.
Oreilles de rack
Les oreilles de rack peuvent être montées face au panneau avant ou arrière selon l’application. Elles sont fixées sur les côtés du MixRack par 3 vis chacune comme indiqué ci-dessous. Retirez ces vis à l’aide d’un tournevis Pozidriv pour enlever ou repositionner les oreilles de rack.
- Montage alternatif des oreilles de rack sur le panneau avant
Panneau arrière
-
Entrées Mic/Ligne - Préamplis rappelables pour signaux microphoniques et ligne symétriques ou asymétriques. Gain, Pad et 48V sont contrôlés numériquement dans le préampli.
L’indicateur PP s’allume lorsqu’une tension d’alimentation fantôme est détectée à la prise, qu’elle soit d’origine interne ou externe.
Toute prise peut être assignée à n’importe quel canal d’entrée à l’aide de l’écran I/O ou Traitement / Preamp.
-
Sorties Ligne – Sorties XLR symétriques de niveau ligne. Niveau nominal +4dBu. Les sorties sont protégées par relais pour éviter les bruits lors de la mise sous/hors tension.
Les signaux peuvent être assignés à n’importe quelle sortie à l’aide de l’écran I/O.
-
Ports I/O – 3 ports d’interface audio 128x128 canaux chacun, assignés indépendamment. Installez l’une des cartes optionnelles disponibles pour l’extension du système, le split numérique des micros, l’enregistrement ou le réseau audio distribué. Consultez www.allen-heath.com pour la liste des cartes disponibles.
ⓘ Les cartes optionnelles iLive / GLD (M-Dante, M-Waves, M-ES-V2, M-ACE, M-MADI) peuvent être utilisées avec dLive lorsqu’elles sont installées avec l’adaptateur « letter-box » M-DL-ADAPT. Cela permet une interface 64x64 48kHz avec conversion de fréquence d’échantillonnage intégrée.
Utilisez l’écran I/O pour assigner les signaux des ou vers les ports I/O.
-
Réseau – 2 ports Ethernet Gigabit RJ45. Connectez un ordinateur portable ou un routeur sans fil à utiliser avec les applications dLive Editor ou iOS. Tous les appareils du réseau doivent avoir des adresses IP compatibles.
ⓘ Un bouton enfoncé permet de réinitialiser les paramètres réseau aux valeurs d’usine. Pour réinitialiser, éteignez le MixRack, insérez un objet pointu pour appuyer et maintenir le bouton tout en rallumant le MixRack. Maintenez le bouton enfoncé pendant au moins 15 secondes.
- Lien gigaACE – Lien MixRack vers Surface via Ethernet Gigabit (conforme IEEE 802.3 Layer 2). Un seul câble Cat5e (ou supérieur) transporte l’audio bidirectionnel 96kHz et le contrôle. Utilisez deux câbles pour la redondance – le système basculera automatiquement en cas de défaillance, sans coupure audio.
-
Liens DX – Ports EtherCon double redondants pour la connexion de jusqu’à 2 extensions DX via Fast Ethernet (conforme IEEE 802.3 Layer 2). Un seul câble Cat5e (ou supérieur) transporte 32x32 canaux audio 96kHz et le contrôle. Connectez la première extension aux ports DX1 & DX2, la seconde aux ports DX3 & DX4.
Utilisez l’écran I/O pour assigner les signaux des ou vers les extensions DX.
-
ME - Port EtherCon dédié pour le système de mixage personnel Allen & Heath ME. Un seul câble Cat5e (ou supérieur) transporte 40 canaux audio 48kHz, les noms de canaux et les liens stéréo. Connectez un mixeur ME-1 pour le chaînage ou un hub ME-U pour l’alimentation et la distribution audio.
Utilisez l’écran I/O pour assigner les signaux au système ME.
- Horloge Word Clock I/O - Connecteurs BNC pour la synchronisation à partir d’une horloge audio externe ou la fourniture d’une horloge à d’autres appareils. Utilisez l’écran MixRack / Audio / Audio Sync pour sélectionner la source d’horloge.
- Verrouillage de synchronisation audio – Indique que l’audio est synchronisé sur une source d’horloge valide. Si ce voyant ne s’allume pas, vérifiez que la bonne source d’horloge est sélectionnée dans l’écran MixRack / Audio / Audio Sync.
- Casque - Prise jack standard 1/4” et contrôle de niveau pour l’amplificateur casque intégré. La sortie suit la sélection PAFL.

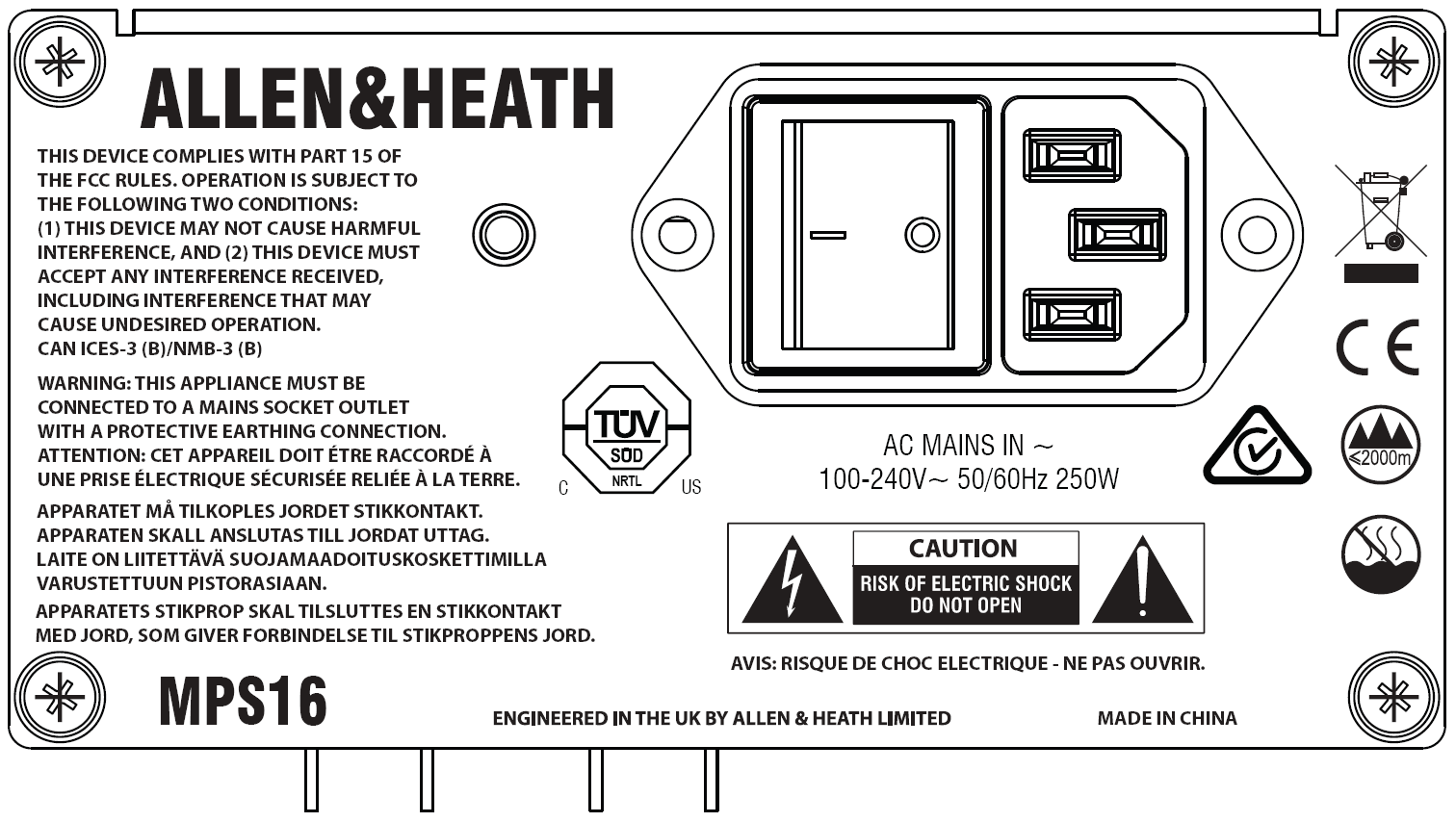

- Alimentation – Alimentation échangeable à chaud avec prise secteur IEC et interrupteur à bascule On/Off. Pour retirer ou remplacer, desserrez les 4 vis et faites glisser l’alimentation hors de son logement.
ⓘ Les MixRacks dLive sont livrés avec une alimentation installée. Une seconde alimentation peut être ajoutée pour la redondance (référence MPS-16). Desserrez les 4 vis moletées retenant le panneau aveugle*, insérez l’alimentation dans le logement et resserrez les 4 vis moletées indiquées ci-dessus. Le MixRack basculera automatiquement entre les alimentations sans interruption audio en cas de défaillance de l’une d’elles.
* Sur les premiers modèles dLive, retirez les 4 vis retenant le panneau aveugle à l’aide d’un tournevis Torx étoile T8.
ⓘ Respectez les avertissements de sécurité imprimés sur le panneau.
Un collier de serrage en plastique de type P est fourni pour fixer le câble secteur. Insérez le câble ou fixez-le en place à l’aide d’un tournevis Torx étoile T20 pour remettre le collier autour du câble.
Panneau avant
- Ventilateur – Ventilateur ultra-silencieux. Assurez-vous que l’ouverture de ventilation n’est pas obstruée.
- Verrou Kensington - Fente pour dispositif antivol Kensington standard.
- Indicateurs d’état – Indicateurs d’alimentation ON pour les 2 alimentations. L’indicateur Ready s’allume lorsque les sorties sont prêtes à transmettre l’audio après la mise sous tension. Connectez et mettez sous tension
Allumez le MixRack. Il faut environ 15 secondes pour que le moteur de mixage commence à transmettre l’audio. Vous devriez entendre les relais cliquer lorsqu’ils connectent les sorties une fois le démarrage terminé. L’indicateur Ready sur le panneau avant s’allumera à ce moment.
Connexion de la Surface
Branchez un câble CAT5e de qualité tournée (ou de spécification supérieure) jusqu’à 100m de long entre la Surface dLive et les ports gigaACE du MixRack. Utilisez deux câbles pour la redondance si nécessaire.
ⓘ Consultez www.allen-heath.com pour les exigences, recommandations et une liste de câbles CAT5 disponibles à la commande.
Allumez la Surface. Les indicateurs Lnk/Err gigaACE clignotent à un rythme régulier lorsque le lien est établi. L’indicateur d’erreur rouge s’allume si une erreur de communication est détectée. Vérifiez que les câbles sont correctement branchés et ne sont pas défectueux.
Il faut environ 30 secondes pour que la Surface prenne le contrôle et que l’écran tactile devienne réactif.
Connexion d’une extension
Branchez un câble CAT5e de qualité tournée (ou de spécification supérieure) jusqu’à 100m de long entre l’extension DX et les ports DX du MixRack. Utilisez deux câbles pour la redondance si nécessaire.
ⓘ Consultez www.allen-heath.com pour une liste de câbles CAT5 disponibles à la commande.
Allumez l’extension DX. Les indicateurs Lnk/Err du port DX clignotent à un rythme régulier lorsque le lien est établi. L’indicateur d’erreur rouge s’allume si une erreur de communication est détectée. Vérifiez que les câbles sont correctement branchés et ne sont pas défectueux.
Connexion du système ME
Branchez un câble CAT5e de qualité tournée (ou de spécification supérieure) jusqu’à 100m de long entre le port ME du MixRack et le ME-1 ou ME-U.
ⓘ Consultez www.allen-heath.com pour les exigences, recommandations et une liste de câbles CAT5 disponibles à la commande.
Connexion d’un ordinateur portable ou d’un routeur sans fil
Connectez un ordinateur portable, un routeur ou un point d’accès à l’un des ports réseau pour une utilisation avec dLive Editor ou les applications iOS. Lisez les notes de version et fichiers d’aide fournis avec le logiciel ou les applications pour plus d’informations.
ⓘ dLiveMixRack et la Surface, doivent avoir des adresses IP compatibles. Les valeurs par défaut sont :
| MixRack | 192.168.1.70 |
| Surface | 192.168.1.71 |
| Masque de sous-réseau | 255.255.255.0 |
| Passerelle | 192.168.1.254 |
Pour une connexion filaire directe à un ordinateur portable, configurez votre ordinateur avec une adresse IP statique et compatible, par exemple 192.168.1.10.
Pour les connexions sans fil, configurez votre routeur/point d’accès avec une adresse IP compatible, par exemple 192.168.1.254, et sa plage DHCP sur une plage compatible, par exemple de 192.168.1.100 à 192.168.1.200. Configurez tout ordinateur portable ou appareil mobile sans fil en mode DHCP / « obtenir une adresse IP automatiquement ».
