Guide de démarrage GPIO

Print to PDF
  • Mise à jour

GPIO est une interface I/O polyvalente pour l'intégration de contrôle d'un système AHM, Avantis ou dLive et de matériel tiers. Il offre 8 entrées à optocoupleur et 8 sorties relais sur connecteurs Phoenix, en plus de deux sorties +10V DC.

Jusqu'à 8 modules GPIO peuvent être connectés à un système AHM, Avantis ou dLive via un câble Cat, directement ou via un commutateur réseau. Les fonctions GPIO sont programmées à l'aide du logiciel AHM System Manager, du logiciel dLive Surface / Director ou du logiciel de mixeur / Director Avantis et peuvent être configurées pour diverses applications d'installation et de diffusion, y compris EVAC (alarme / sourdine système), diffusion (feux d'antenne, logique de démarrage du fader) et automatisation théâtrale (rideaux, lumières).

ⓘ GPIO nécessite un firmware dLive version V1.6 ou supérieure.

Disposition et connexions

  1. Entrée DC - L'appareil peut être alimenté par l'adaptateur AC/DC fourni ou alternativement via un câble Cat5 lorsqu'il est connecté à une source PoE.

    ⓘ Utilisez uniquement l'alimentation fournie avec le produit (ENG Electric 6A-161WP12, code pièce A&H AM10314). L'utilisation d'une alimentation différente peut causer des risques électriques ou d'incendie.

  2. Réinitialisation réseau - Réinitialise les paramètres réseau à l'adresse IP par défaut 192.168.1.75 avec un masque de sous-réseau 255.255.255.0. Maintenez le bouton encastré enfoncé lors de la mise sous tension de l'appareil pour réinitialiser.
  3. Prise réseau - Conforme PoE IEEE 802.3af-2003.
  4. LEDs d'état – S'allument pour confirmer l'alimentation, la connexion physique (Lnk) et l'activité réseau (Act).
  5. Entrées – 8 entrées à optocoupleur, commutant vers la masse.

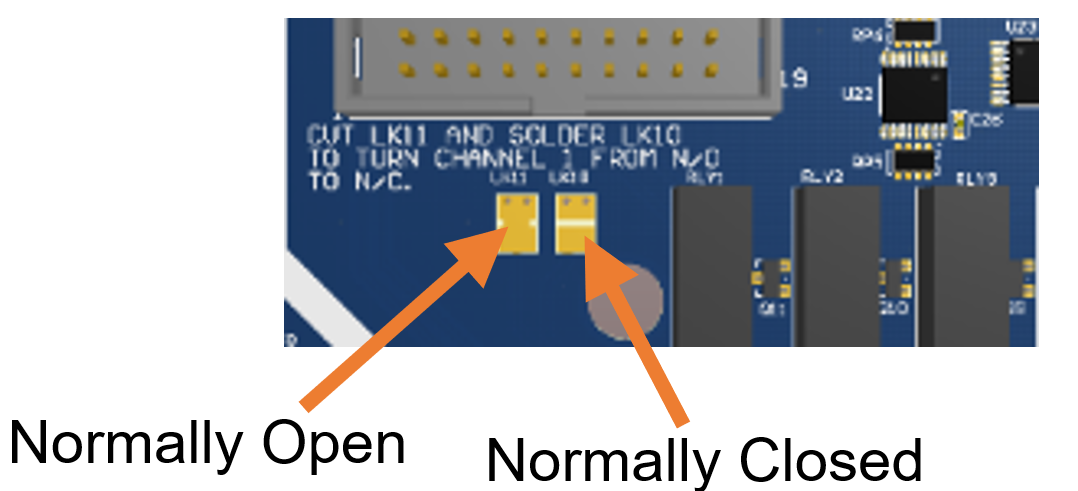

  6. Sorties – 8 sorties relais et 2 sorties 10V DC. Toutes les sorties relais sont normalement ouvertes par défaut. La sortie 1 peut être configurée pour être normalement fermée comme indiqué ici :



Coupez la liaison de soudure LK11 sur le circuit imprimé interne.

Soudez la liaison LK10.



Installation

GPIO peut être utilisé en mode autonome ou jusqu'à deux unités peuvent être installées dans un espace de rack 1U en utilisant notre kit d'oreilles de rack optionnel FULLU-RK19 qui peut être commandé auprès de votre revendeur A&H.

Des câbles STP Cat5 ou supérieurs sont requis, avec une longueur maximale de câble de 100 m par connexion.

ⓘ Le GPIO et sa connexion réseau sont uniquement destinés à une utilisation en intérieur.
