GPIO ist eine universelle I/O-Schnittstelle zur Steuerungsintegration eines AHM-, Avantis- oder dLive-Systems und von Hardware Dritter. Sie bietet 8 optokopplerte Eingänge und 8 Relaisausgänge an Phoenix-Anschlüssen sowie zusätzlich zwei +10V DC-Ausgänge.
Bis zu 8 GPIO-Module können über Cat-Kabel, entweder direkt oder über einen Netzwerkswitch, mit einem AHM-, Avantis- oder dLive-System verbunden werden. Die GPIO-Funktionen werden mit der AHM System Manager-Software, der dLive Surface / Director-Software oder der Avantis Mischpult- / Director-Software programmiert und können für verschiedene Installations- und Broadcast-Anwendungen konfiguriert werden, darunter EVAC (Alarm / System-Stummschaltung), Broadcast (On-Air-Leuchten, Fader-Start-Logik) und Theaterautomation (Vorhänge, Beleuchtung).
ⓘ GPIO benötigt dLive Firmware Version 1.6 oder höher.
Layout und Anschlüsse
DC-Eingang - Das Gerät kann mit dem mitgelieferten AC/DC-Adapter oder alternativ über ein Cat5-Kabel bei Anschluss an eine PoE-Quelle mit Strom versorgt werden.
ⓘ Verwenden Sie nur das mit dem Produkt gelieferte Netzteil (ENG Electric 6A-161WP12, A&H-Teilenummer AM10314). Die Verwendung eines anderen Netzteils kann elektrische Gefahren oder Brandgefahr verursachen.
- Netzwerk-Reset - Setzt die Netzwerkeinstellungen auf die Standard-IP-Adresse 192.168.1.75 mit Subnetz 255.255.255.0 zurück. Halten Sie den versenkten Schalter gedrückt, während Sie das Gerät einschalten, um zurückzusetzen.
- Netzwerkanschluss - PoE IEEE 802.3af-2003 konform.
- Status-LEDs – Leuchten zur Bestätigung von Stromversorgung, physikalischer Verbindung (Lnk) und Netzwerkaktivität (Act).
- Eingänge – 8x optokopplerte Eingänge, schalten auf Masse.

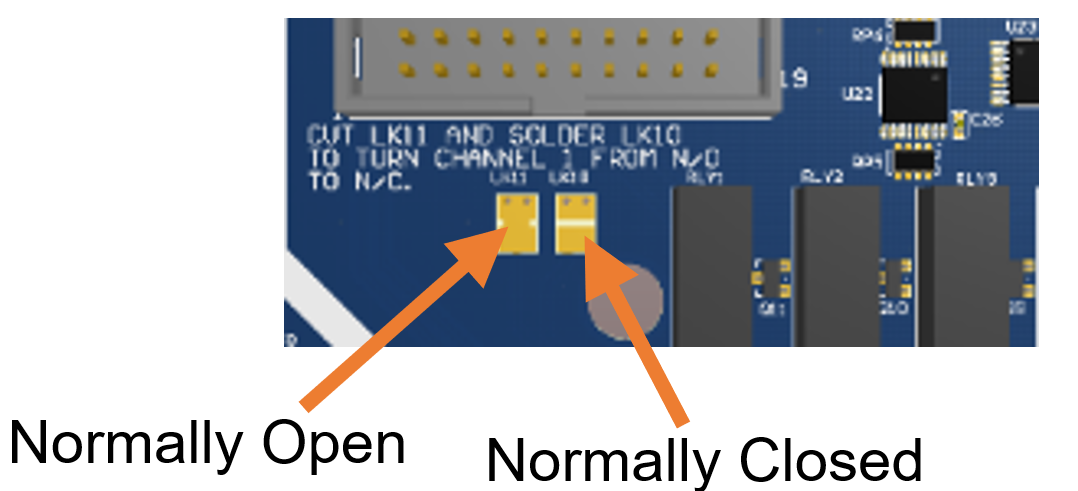

- Ausgänge – 8x Relaisausgänge und 2x 10V DC-Ausgänge. Alle Relaisausgänge sind standardmäßig normalerweise offen. Ausgang 1 kann wie hier gezeigt als normalerweise geschlossen konfiguriert werden:
| Schneiden Sie die Lötbrücke LK11 auf der internen Leiterplatte durch. Löten Sie die Lötbrücke LK10. |
Installation
GPIO kann freistehend verwendet werden oder bis zu zwei Geräte können mit unserem optionalen Rack-Ohren-Kit FULLU-RK19 in einem 1HE-Rackplatz installiert werden, das bei Ihrem A&H-Händler bestellt werden kann.
Es werden STP Cat5- oder höherwertige Kabel benötigt, mit einer maximalen Kabellänge von 100 m pro Verbindung.
ⓘ Das GPIO und seine Netzwerkverbindung sind nur für den Innenbereich vorgesehen.
