WICHTIG - Vor dem Start lesen

Sicherheitsanweisungen

Lesen Sie vor dem Start die Wichtigen Sicherheitsanweisungen, die auf dem mit dem Gerät gelieferten Blatt gedruckt sind. Für Ihre eigene Sicherheit sowie die des Bedieners, des technischen Personals und der Darsteller befolgen Sie alle Anweisungen und beachten Sie alle Warnhinweise, die auf dem Blatt und an den Gerätepanelen gedruckt sind.

System-Betriebsfirmware

Die Funktion des IP-Fernbediengeräts wird durch die Firmware (Betriebssystemsoftware) bestimmt, die das Mischsystem ausführt. Firmware wird regelmäßig aktualisiert, wenn neue Funktionen hinzugefügt und Verbesserungen vorgenommen werden.

ⓘ Überprüfen Sie www.allen-heath.com auf die neueste Version der Mischpult- oder AHM-Firmware. AHM benötigt Firmware V1.52 oder höher, um mit dem IP4 zu arbeiten.

Software-Lizenzvereinbarung

Durch die Nutzung dieses Allen & Heath Produkts und der darin enthaltenen Software erklären Sie sich mit den Bedingungen der jeweiligen Endbenutzer-Lizenzvereinbarung (EULA) einverstanden, eine Kopie davon finden Sie unter www.allen-heath.com/legal. Sie stimmen den Bedingungen der EULA durch Installation, Kopieren oder Nutzung der Software zu.

Weitere Informationen

Bitte besuchen Sie die Allen & Heath Webseite für weitere Informationen, Wissensdatenbank und technischen Support. Für weitere Informationen zur Einrichtung des Mischpults oder des AHM-Prozessors und zu Mischfunktionen konsultieren Sie bitte die jeweiligen Anleitungen, die zum Download unter www.allen-heath.com bereitstehen.

ⓘ Überprüfen Sie die neueste Version dieser Erste Schritte Anleitung.

Sie können auch unserer Allen & Heath Digital Community beitreten, um Wissen und Informationen mit anderen Nutzern zu teilen.

Allgemeine Vorsichtsmaßnahmen

• Dieses Produkt muss von einem professionellen Installateur oder qualifizierten Techniker installiert werden.
• Schützen Sie das Gerät vor Schäden durch Flüssigkeiten oder Staub.
• Reinigen Sie das Gerät mit einer weichen Bürste und einem trockenen, fusselfreien Tuch. Verwenden Sie keine Chemikalien, Scheuermittel oder Lösungsmittel.
• Es wird empfohlen, Wartungen nur von einem autorisierten Allen & Heath Vertreter durchführen zu lassen. Kontaktdaten Ihres lokalen Händlers finden Sie auf der Allen & Heath Webseite. Allen & Heath übernimmt keine Haftung für Schäden, die durch Wartung, Reparatur oder Modifikation durch unbefugtes Personal verursacht werden.

Registrieren Sie Ihr Produkt

Registrieren Sie Ihr Produkt online unter www.allen-heath.com/register.

Lieferumfang

Überprüfen Sie, ob Sie Folgendes erhalten haben:

• IP4 Fernbedienung
• QR-Code-Karte
• Sicherheitsblatt

Einleitung

Das IP4 ist Teil der Allen & Heath IP-Serie von Fernbedienungen. Es verbindet sich mit dem AHM-System über standardmäßige TCP/IP-Netzwerkverbindungen und kann daher mit anderen Controllern, Computern und Drittgeräte über eine Standard-Ethernet-Infrastruktur vernetzt werden. Es wird über Ethernet mit Strom versorgt (PoE).

Die Steuerungen und Funktionen des IP4 werden mit der AHM System Manager-Software programmiert und können für verschiedene Anwendungen genutzt werden, darunter:

• Quellenauswahl, zum Beispiel für Hintergrundmusik.
• Scene / Preset-Auswahl, zum Beispiel zum Abrufen verschiedener Raumkonfigurationen.
• Externe/IP-Steuerung.
• Pegel erhöhen/verringern.
• Stummschaltung.

Montage der Fernbedienung

IP4 /US

Dieses Modell passt in Standard-US-Einzelunterputzdosen (NEMA WD-6 Standard) mit einer Mindesttiefe von 25 mm. Es akzeptiert Leviton Decora und kompatible Abdeckplatten. Beachten Sie die Anweisungen der Abdeckplatte und/oder Unterputzdose bezüglich Schraubenspezifikation und Montage.

IP4 /EU

Dieses Modell passt in Standard-UK-Unterputzdosen (BS 4662) und europäische Unterputzdosen (DIN 49073) mit einer Mindesttiefe von 30 mm sowie Honeywell / MK Elements oder kompatible Platten. Beachten Sie die Anweisungen der Abdeckplatte und/oder Unterputzdose bezüglich Schraubenspezifikation und Montage.

Frontplatte

1. Beleuchtete Tasten – Verfügbare Funktionen umfassen Pegel erhöhen/verringern, Stummschaltung, Source Selector, Externe & IP-Steuerung, Scene / Preset-Auswahl, Raumsteuerung.

Verbindung und Konfiguration

Das IP4 verfügt über einen Fast Ethernet, PoE-kompatiblen Netzwerkanschluss zur Verbindung mit dem Mischsystem.

ⓘ Die maximale Kabellänge beträgt 100 m. Verwenden Sie STP (geschirmtes verdrilltes Paar) CAT5 oder höherwertige Kabel.

Systemanschluss

Verbinden Sie den IP4 und den AHM-Netzwerkanschluss mit demselben PoE-Netzwerkswitch unter Verwendung eines CAT5-Kabels mit einer Länge von bis zu 100 m.

Beim Einschalten zeigen die LED-Tasten des IP4 nach einigen Sekunden alle zugewiesenen Funktionen an, die für das Gerät eingestellt wurden.

ⓘ Wenn die Firmware eines angeschlossenen IP-Fernbediengeräts nicht dieselbe Version wie die des Mischsystems hat, aktualisiert das Host-Mischpult oder der Prozessor die IP-Firmware beim Einschalten automatisch.

ⓘ Beide PoE-Standards 802.3af (15,4 W an der Quelle) oder 802.3at (25,5 W an der Quelle) sind geeignet. Stellen Sie sicher, dass die Gesamtleistung ausreicht, um alle IP-Fernbediengeräte zu versorgen, die Sie anschließen möchten (rechnen Sie mit 5 W pro IP4-Einheit).

Einrichten des Gerätenamens und der IP-Adresse

Wenn mehrere IP-Fernbediengeräte im selben Netzwerk angeschlossen werden, stellen Sie sicher, dass jede Einheit zuvor einen eindeutigen Namen und eine eindeutige IP-Adresse hat. Alternativ können Sie DHCP auf den Fernbediengeräten aktivieren, sofern ein DHCP-Server im Netzwerk vorhanden ist und der DHCP-Bereich mit der IP-Adresse des Mischsystems kompatibel ist.

Die werkseitigen Standardeinstellungen sind wie folgt:

Es gibt zwei Möglichkeiten, diese Einstellungen zu bearbeiten:

Browserzugriff – Verbinden Sie das IP4 und einen PC oder Mac mit demselben PoE-Netzwerkswitch. Stellen Sie Ihren Computer auf eine kompatible, statische IP-Adresse ein, z. B. 192.168.1.100 mit Subnetz 255.255.255.0. Öffnen Sie einen Webbrowser und geben Sie die Standard-IP-Adresse des IP4 192.168.1.76 in die URL-Leiste ein. Dadurch erhalten Sie Zugriff auf die Netzwerkeinstellungen. Wiederholen Sie den Vorgang für jede IP4-Einheit im System.

ⓘ Der Browserzugriff ist deaktiviert, wenn die HTTP-Einstellung im AHM System Manager ausgeschaltet ist.

Systemsoftware – Verbinden Sie das IP4 und den AHM-Netzwerkanschluss mit demselben PoE-Netzwerkswitch. Verwenden Sie die System Manager-Software, um die Netzwerkeinstellungen des IP4 zu bearbeiten. Nachdem die Einstellungen übernommen wurden, wiederholen Sie den Vorgang für jede IP4-Einheit im System.

ⓘ Weitere Informationen finden Sie im AHM-Handbuch, das zum Download unter www.allen-heath.com bereitsteht.

Netzwerkeinstellungen zurücksetzen

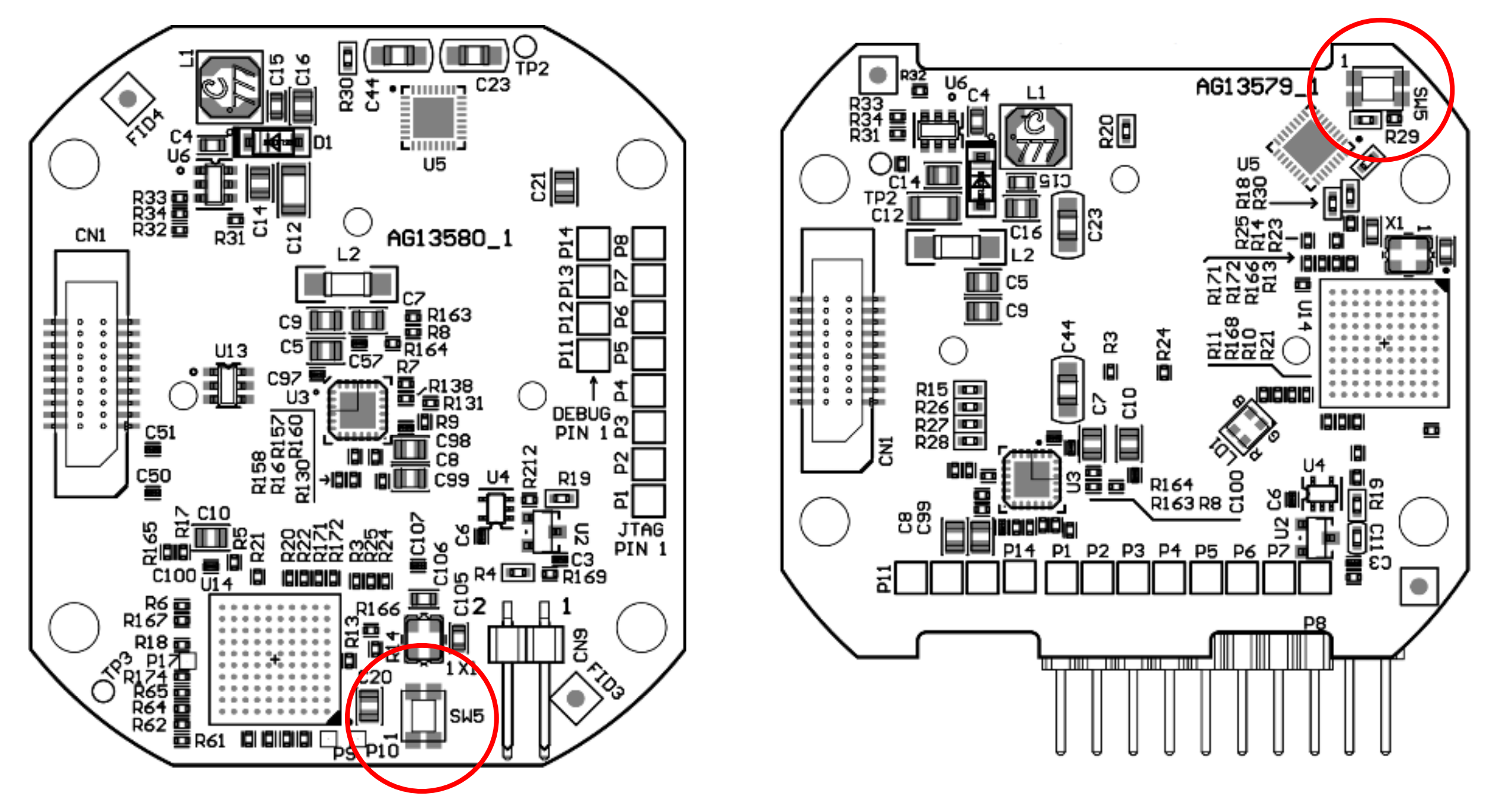

US	UK/EU

Schalter 5 auf der Hauptplatine ermöglicht das Zurücksetzen der Netzwerkeinstellungen auf die Werkseinstellungen. Um zurückzusetzen, drücken Sie den Schalter für 10 Sekunden, während das Gerät mit Strom versorgt wird.

Programmierung der Fernbedienung

Verwenden Sie die AHM System Manager-Software, um die Fernbedienung entsprechend zu konfigurieren.

Die Funktionen und Zuordnungen des IP4 werden in den AHM-Presets gespeichert. Sie werden nicht lokal auf der Fernbedienung gespeichert.

ⓘ Weitere Informationen finden Sie im AHM-Handbuch, das zum Download unter www.allen-heath.com bereitsteht.
