Qu-SB 简介
Qu-SB 是 Allen & Heath Qu 系列数字调音台的一部分。它类似于无推子设计的 Qu-Pac,但没有前面板控制。Qu-SB 提供了一个紧凑的无线调音解决方案,使用 iPad 操作。需要外接 Wi-Fi 路由器(无线接入点)。
- 用于舞台现场混音、个人监听、现场及 DAW 多轨录音的乐队混音器
- 具备内置自动话筒混音器(AMM)的企业活动混音
- 32 通道混音引擎,内置 4 个 FX,所有输入输出均具备完整处理功能
- 16 路话筒/线路输入,可通过 dSNAKE 扩展至 32 路(需选配 AudioRack)
- 混音输入源共 37 路,包括 32 路话筒/线路输入、1 路立体声线路输入、4 路专用 FX 返回
- 12 路混音(4 路单声道,3 路立体声,LR 主声道),4 路立体声组,2 路立体声矩阵
- 12 路混音、LR 及 MTX1-2 的本地输出,其他输出可通过 dSNAKE 访问
- 可将组转换为混音(最多提供 4 路单声道和 7 路立体声监听混音)
- 可独立放置或安装于 19 英寸 4U 机架(选配机架耳套件)
- 4 个静音组,4 个 DCA 组
- 输入处理 – 前置放大器、高通滤波器、门限、参数均衡器、压缩器、延迟、自动降噪
- 输出处理 – 参数均衡器、图形均衡器、压缩器、延迟
- 100 个 场景记忆,支持调用过滤、安全保护及 USB 数据传输
- Qu-Drive 支持立体声及 18 轨录音/回放至 USB 设备
- 32 路输入,32 路输出 USB 流,MIDI DAW 控制
- Qu-Pad 完整混音无线远程控制 iPad 应用
- Qu-You 个人监听应用,支持 iPhone、iPad、iPod Touch 和 Android
- Qu-Control 可定制的 iOS 应用,实现安装环境中的直观无线控制
- 兼容 Allen & Heath ME 个人监听系统
- 用户权限及登录功能,支持操作员访问控制
Qu-SB 安装
独立放置
适用于舞台或其他平面操作。确保安装了 4 个橡胶脚垫。
ⓘ 保持设备周围空间以便通风。布线时避免绊倒隐患。
调音台应使用专用防护包或飞行箱运输。
橡胶脚垫
机架安装
适用于安装于标准 19 英寸机架或飞行箱中 4U 高度空间。前面板向上倾斜,便于插拔线缆。设备底部留有间隙,可从机架内部穿线。
机架安装选件套件 QU-SB-RK19 可从 Allen & Heath 购买
ⓘ 确保充足气流。不要阻塞设备后部通风槽或前部底部间隙。
通风和布线间隙
建议使用内部深度 200mm(8英寸)或更深的“浅型”机箱以节省空间。
- 使用每侧 2 个 M6x16 螺丝(AB10301)和塑料垫圈(AB0345)将 Qu-SB 固定于机架。
- 使用每侧 2 个 M4x8 螺丝(AB0332)安装机架耳(AA10262)到调音台。使用 Torx T20 螺丝刀。
- 橡胶脚垫无需拆卸。如需拆卸,使用 Torx T20 螺丝刀卸下。
连接面板
这是调音台前面板,提供所有控制和音频连接、USB 接口、耳机及复位功能。后面板仅提供电源输入接口。
- 固件更新 – 此凹陷开关允许在未连接 iPad 情况下更新调音台固件。更新流程在本指南后面有说明。
-
线路输入 – 用于接入线路电平信号。输入采用平衡的 ¼” TRS(尖端、环、套)插孔,带固定 10dB 衰减,以适应从低到非常高的线路信号电平。非平衡信号使用单声道插头或在 TRS 立体声插孔内将环接地。通道可成对链接(奇偶配对),可直接接入键盘、采样器和媒体播放器等立体声源。
高阻抗低电平信号如原声乐器拾音器应使用 DI 盒接入话筒输入。
ⓘ 线路输入和话筒输入二选一,勿同时接入同一通道。
-
话筒输入 – 用于接入低电平信号,如话筒或 DI 盒。前置放大器采用平衡的 XLR 插座,增益范围宽,从 -5dB 到 +60dB。可为电容话筒和主动 DI 盒提供 48V 幻象电源。
Qu-SB 提供 32 路通道,含 16 路本地输入前置放大器。通过选配 AudioRack 并连接至 dSNAKE,可以访问全部 32 路前置放大器。
ⓘ 48V 开启时,插拔线缆或设备前请先静音通道,以避免产生大声爆音。
-
耳机输出 – 可通过 Qu-Pad 应用中的 PAFL 按钮监听任意通道或混音信号。请使用高品质低阻抗立体声耳机。通过 Phones 控制旋钮调节音量。
ⓘ 为保护听力,初次使用请将耳机音量调低,避免长时间高音量监听。
- Qu-32 核心 – Qu-SB 是 Qu 系列中最小的型号,但采用与最大型号 Qu-32 相同的 32 通道 DSP 混音引擎。未在 Qu-SB 本地提供的通道和输出可通过 dSNAKE 远程 AudioRack 插座进行补丁。
-
ST1 输入 – 用于接入线路电平立体声源,如媒体播放器播放入场音乐。采用一对平衡的 ¼” TRS 插孔,L 输入可切换至 R 插孔,支持单声道信号仅接入 L/M 输入。
若需连接 RCA 插头,请使用插孔转 RCA 转接头。
-
MTX1-2 输出 – 一对平衡的 ¼” TRS 线路电平输出,用于访问立体声矩阵 1-2。可将任意混音、组和 LR 路由至矩阵,适合制作立体声录音、广播分区发送等实用混音。
Qu-SB 提供 Mix1-10、LR 及 MTX1-2 的本地输出。可通过选配 AudioRack 连接至 dSNAKE,增加输出插口,访问立体声组和第二矩阵输出。
- LR 输出 – 一对平衡的 XLR 线路电平输出,用于主 LR FOH 混音。
- 混音输出 – 平衡的 XLR 线路电平输出,支持单声道 Mix1-4 和立体声 Mix5-6 至 9-10。连接至标称 +4dBu 或 0dBu 线路电平设备,最大输出 +22dBu。
- dSNAKE 端口 – 通过此端口连接 Cat5 线缆的“数字蛇”以配合远程音频设备,使用选配的 Qu AudioRack 扩展输入输出插口,或直接连接 Allen & Heath ME 个人监听系统,让乐手控制自己的监听。Cat5 线缆最长支持 100 米(330 英尺)。
- 脚踏开关 – 3 极(TRS)插孔,连接单或双脚踏开关控制器。功能由用户分配,例如歌曲间静音效果或设置延迟节拍。
- 网络端口 – Qu-SB 通过运行 Allen & Heath Qu-Pad 应用的 iPad 控制。将无线路由器(无线接入点)连接至此端口,建立供 iPad 连接的 Wi-Fi 网络。详细说明见本指南后续章节。
- 网络 / 出厂重置 – 此凹陷开关有两种功能:重置网络端口 IP 地址(若已更改且调音台无法连接路由器时使用),或完全重置所有调音台参数至出厂默认并清除所有记忆。重置功能详见本指南后续章节。
-
USB B – B 型 USB 插口,用于连接计算机,实现多达 32 通道音频的双向流传输,例如使用 DAW 软件进行多通道录音和回放。符合高速 USB 2.0 标准。
有关 Windows® 和 Apple® Mac 驱动程序信息,请访问 Allen & Heath 网站。
- Qu-Drive – A 型 USB 插口,可插入 USB 设备(如 U 盘或硬盘)以存储和传输调音台数据文件(场景、节目、库),并录制或回放最高 18 轨的立体声或多轨 WAV 音频文件。此端口也用于通过 USB 设备更新调音台固件。
连接与开机
设置无线网络
Qu-SB 使用 iPad 设置和控制。iPad 通过连接至网络端口的无线路由器与调音台通信,建立专用 Wi-Fi 网络。
iPad – Qu-Pad 支持 iPad2 及以上型号,运行 iOS 7.1 及更高版本。
Qu 应用 – 可从 Apple App Store 下载 Allen & Heath Qu-Pad 混音控制应用。还可获取 Qu-You 应用,支持 iOS 设备(iPad、iPhone、iPod Touch)和 Android 设备的乐手个人监听控制。应用免费,兼容所有 Qu 调音台。
ⓘ Qu 调音台固件与应用版本必须匹配。例如,V1.8 应用无法与 V1.9 固件配合使用。为避免版本不匹配,建议关闭 iPad 的“自动更新”。可从 Allen & Heath 网站下载最新版 Qu 固件。
连接数量 – Qu 最大支持 8 个连接,包括最多 2 个运行 Qu-Pad 的 iPad,其他连接可为 Qu-You。
无线路由器 – 为获得最佳性能,使用双频(2.4GHz 和 5GHz)无线路由器(无线接入点),具备自动信道选择功能。将路由器置于高处,避免障碍物(如人员和设备)。避免放置在柱子、墙壁后、金属梁附近或扬声器顶部。
建议更改路由器 SSID(名称)以识别网络,并设置密码(密钥)保障安全。
启动路由器,等待几分钟以建立 Wi-Fi 广播。进入无线设备设置界面,查找并连接调音台 Wi-Fi 网络。
ⓘ iPad 会记住网络设置。为防止访客工程师使用其 iPad 无密码访问您的网络,请在其设备的设置 Wi-Fi 菜单中选择您的网络,使用“忽略此网络”功能。
Qu 网络地址 – 调音台必须具备与路由器兼容的 TCP/IP(网络)地址。Qu 默认启用 DHCP,连接时路由器会自动分配兼容地址。若地址被更改且 Qu-Pad 无法连接,可重置为默认:
调音台开机时,使用细尖物按住前面板网络重置键。指示灯亮起并闪烁数秒,确认地址已重置为 DHCP。
连接 dSNAKE(选配)
若使用选配的远程 AudioRack,请用 Cat5 数字蛇线连接。使用带屏蔽的双绞线(STP)Cat5e 或更高规格电缆,最长 100 米(330 英尺)。铝箔和编织屏蔽层可防干扰且更坚固。绞线芯线在反复弯曲时更耐用。
插入 AudioRack 的 dSNAKE 端口。若连接第二个 AudioRack,则连接至第一个的 EXPANDER 端口。
ⓘ 最多可连接两个 AudioRack。
若使用 Allen & Heath ME 个人监听系统,则连接至 dSNAKE、EXPANDER 或 MONITOR(仅限 AR2412)端口。ME-1 调音台支持串联,或通过 Allen & Heath ME-U PoE 集线器单独连接。
更多信息请参阅 ME-1 和 ME-U 用户指南。
还可使用运行于 iOS 或 Android 设备的 Qu-You 个人监听应用,允许乐手控制自己的监听。
开机
ⓘ 重要提示 – 开机前请阅读随调音台附带的 安全说明书,也可从 Allen & Heath 网站下载。
ⓘ 为避免产生大声爆音,切勿在 PA 扬声器通电时给调音台供电或断电。
务必遵循“最后开机,先关机”原则。
开机 – Qu-SB 无电源开关。将随附 IEC 电源线插入调音台 AC MAINS IN 插口。若电源插座未通电,请开启。调音台启动仅需几秒,自动恢复先前设置和音频状态。
前面板 蓝色 电源指示灯亮起表示调音台已通电。
若连接了 AudioRack 或 ME 个人监听系统,黄色 dSNAKE Lnk 指示灯连接成功后会持续闪烁。
关机 – 先静音或关闭 PA 扬声器。然后在电源插座关闭 Qu-SB 电源,或直接拔出 IEC 电源线。
连接 iPad
Qu-SB 调音台通过运行 Allen & Heath Qu-Pad 应用的 iPad 控制。请按前述方法选择并设置无线路由器。设置存储于调音台,即使断开 iPad,音频仍将正常运行。
连接 Wi-Fi 路由器 – 放置并启动路由器。用 Cat5 线将路由器 LAN 端口之一连接至调音台网络端口。黄色网络指示灯连接成功后闪烁。
将 iPad 连接至 Qu 网络 – 进入 iPad 的 设置 / Wi-Fi 界面,在网络列表中选择您的路由器。若未显示,请等待几分钟以完成广播。确认信号强度良好。
启动 Qu-Pad 应用 – 应用启动后显示连接页面。选择列表中的 Qu 调音台,点击“连接”。若已设置管理员密码,请输入。登录后应用进入 处理 页面。
ⓘ 应用版本必须与 Qu 调音台固件版本一致,否则无法连接。
连接问题?
Qu 调音台未显示在 Qu-Pad 登录列表中 – 调音台与路由器可能网络地址不兼容。尝试按住调音台凹陷网络重置开关进行网络重置。
连接失败 - 连接错误 – 连接设备数超过最大 8 个时会出现此错误。
连接失败 - 版本错误 – 登录时出现此消息表示应用与调音台固件不兼容。
ⓘ 应用版本必须与 Qu 调音台固件版本匹配,否者无法连接。Apple Store 始终提供最新版免费下载。建议关闭 iOS 设备的自动更新功能,避免应用先于固件更新。请访问 www.allen-heath.com 下载最新 Qu 固件。
更新 Qu-SB 固件 – 可使用 USB 设备和调音台上的凹陷固件更新开关进行更新。具体操作详见本指南后续章节或官网说明。
Wi-Fi 信号良好但连接不稳定 – 可能是 Wi-Fi 干扰导致。尝试调整路由器位置或重启路由器。

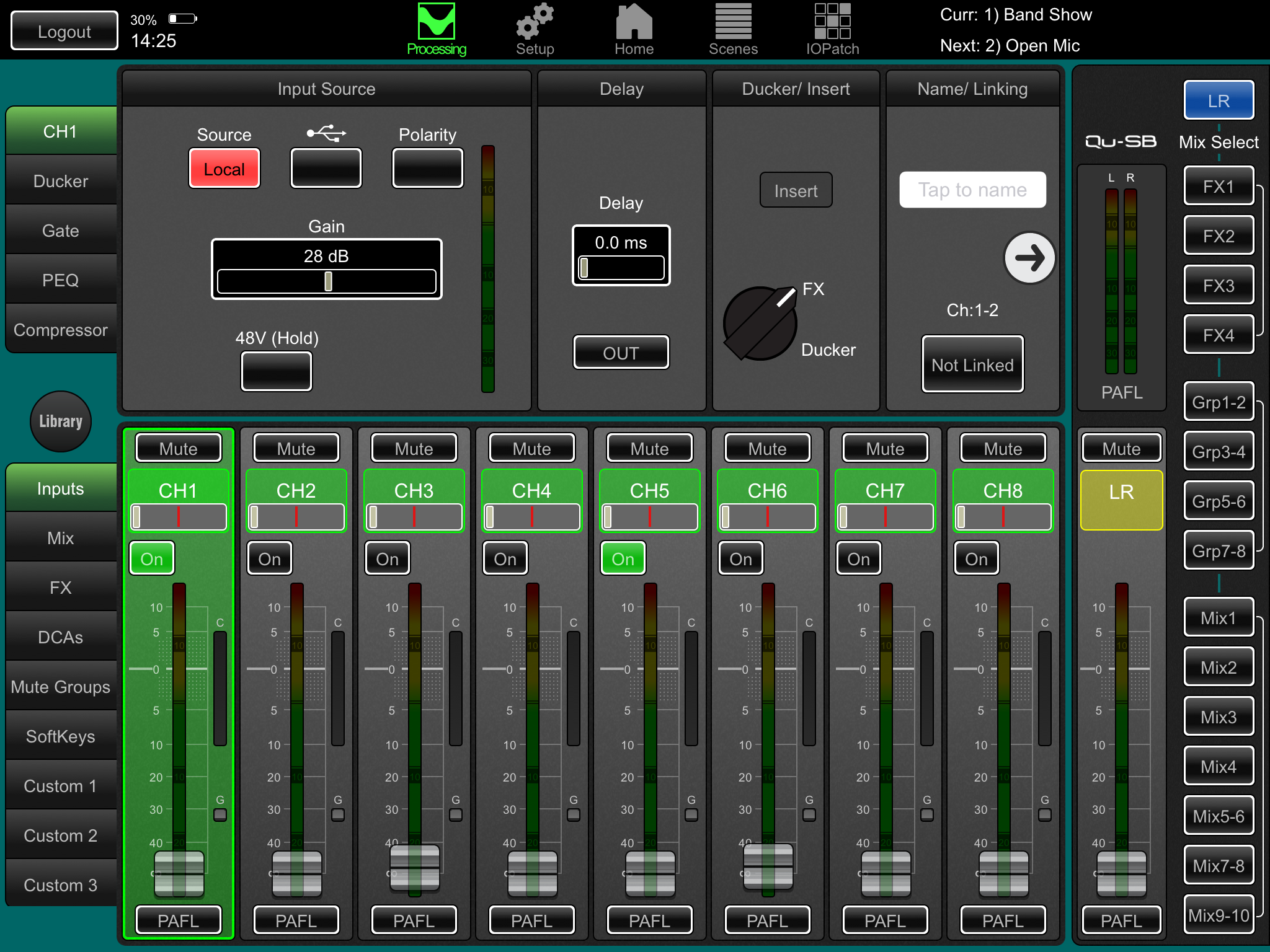

了解 Qu-Pad 应用
- 注销按钮 – 断开连接并关闭应用,双击 iPad Home 键滑动关闭应用。若仅想断开调音台连接但保持应用打开,点击注销按钮。
- 页面选择按钮 – 点击打开不同页面。Qu-Pad 默认打开现场混音 处理 页面。其他页面包括设置、主页、场景和 IO 补丁。
- 场景 状态 – 显示当前场景(自开机后最后调用)和下一场景(高亮,待调用)名称。
- 混音选择按钮 – 点击选择不同混音。推子条变蓝,显示对应混音的发送。可通过此方式操作混音、组和 FX。再次点击混音按钮或点击 LR 返回主混音。
- 混音主推子条 – 该推子条为所选混音的主控推子,右侧按钮切换。
- 推子条 – 下半部分显示现场混音推子条。左侧标签页可切换通道、FX 发送与返回、主控、DCA、静音组和软键。可自定义最多 3 个自定义层,包含任意组合。
- 库 – 点击打开当前选中处理的库窗口。包括固定工厂库和可编辑用户库。
- 通道处理 – 上半部分显示所选通道(推子条绿色高亮)的相关处理。左侧标签页切换各处理参数。Qu-Pad 默认打开 LR 处理页面。
更多 Qu-Pad 使用说明,请参阅应用内帮助手册。可通过 登录 页面的 ? 按钮或 设置 页面的 帮助 标签访问。
Qu-Start
本节提供快速入门指南,帮助您使用 Qu-SB 和 Qu-Pad 进行混音。更多信息请参阅 Qu-Pad 帮助手册及可从 www.allen-heath.com/key-series/qu-series 下载的 Qu 调音台参考指南。
设定已知起点
完全重置调音台 可在开机时执行系统硬重置。仅在必要时执行。此操作清除所有场景、用户库、用户配置文件和密码,恢复出厂设置。详见本指南末尾章节。

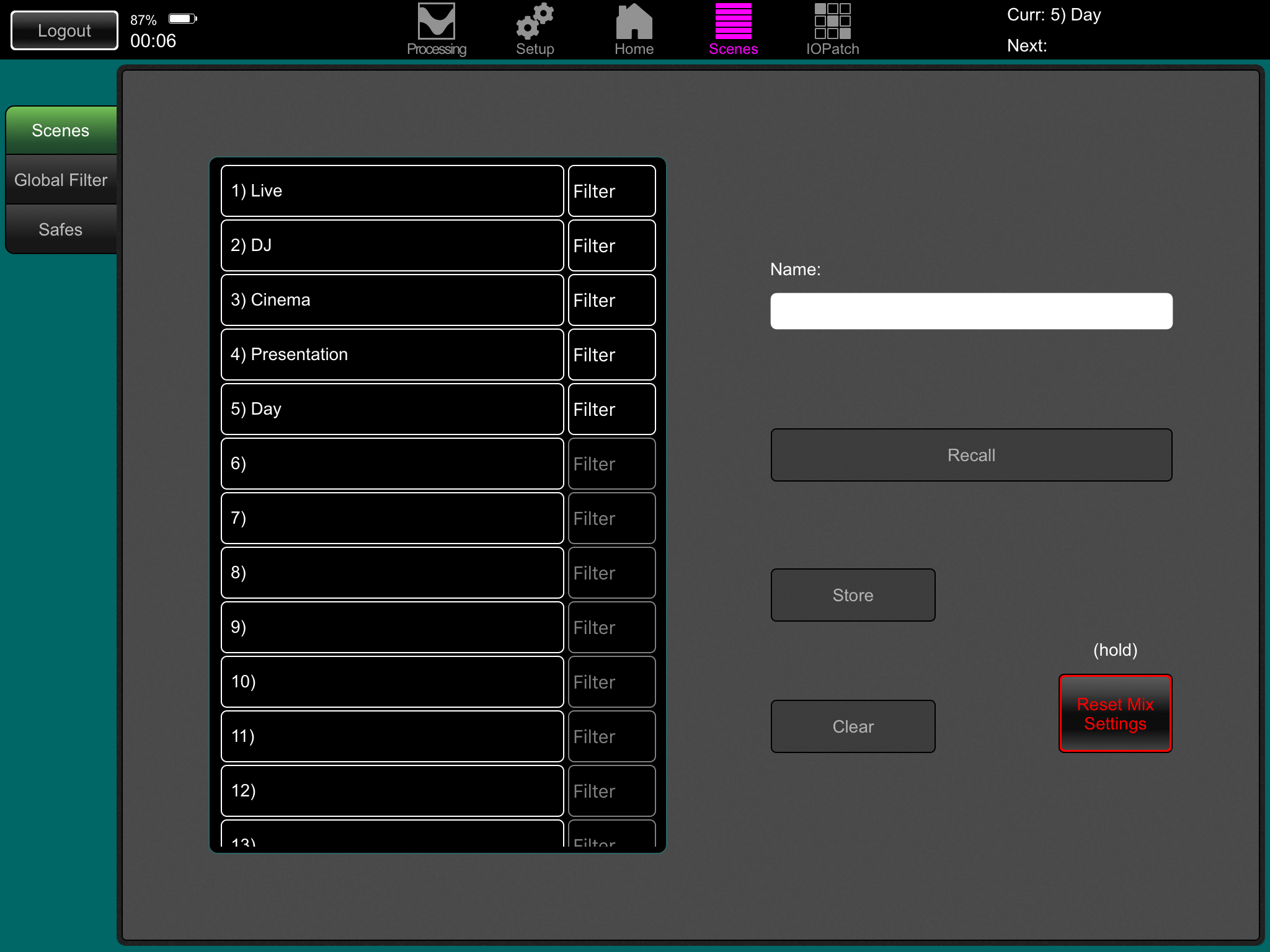

将调音台归零,作为新会话或活动的起点,可在 场景 页面使用“重置混音设置”功能。该特殊 场景 将当前所有混音参数恢复出厂默认,为混音提供清晰起点,不影响记忆和系统设置。
此重置不受全局 场景 过滤器和通道保护影响,同时重置全局过滤器并清除保护。长按“重置混音设置”按钮 2 秒并确认执行。
设定偏好起点,可创建并存储自定义模板场景,备份至 USB 设备,方便在本机及其他 Qu 调音台加载使用。
为会话准备调音台

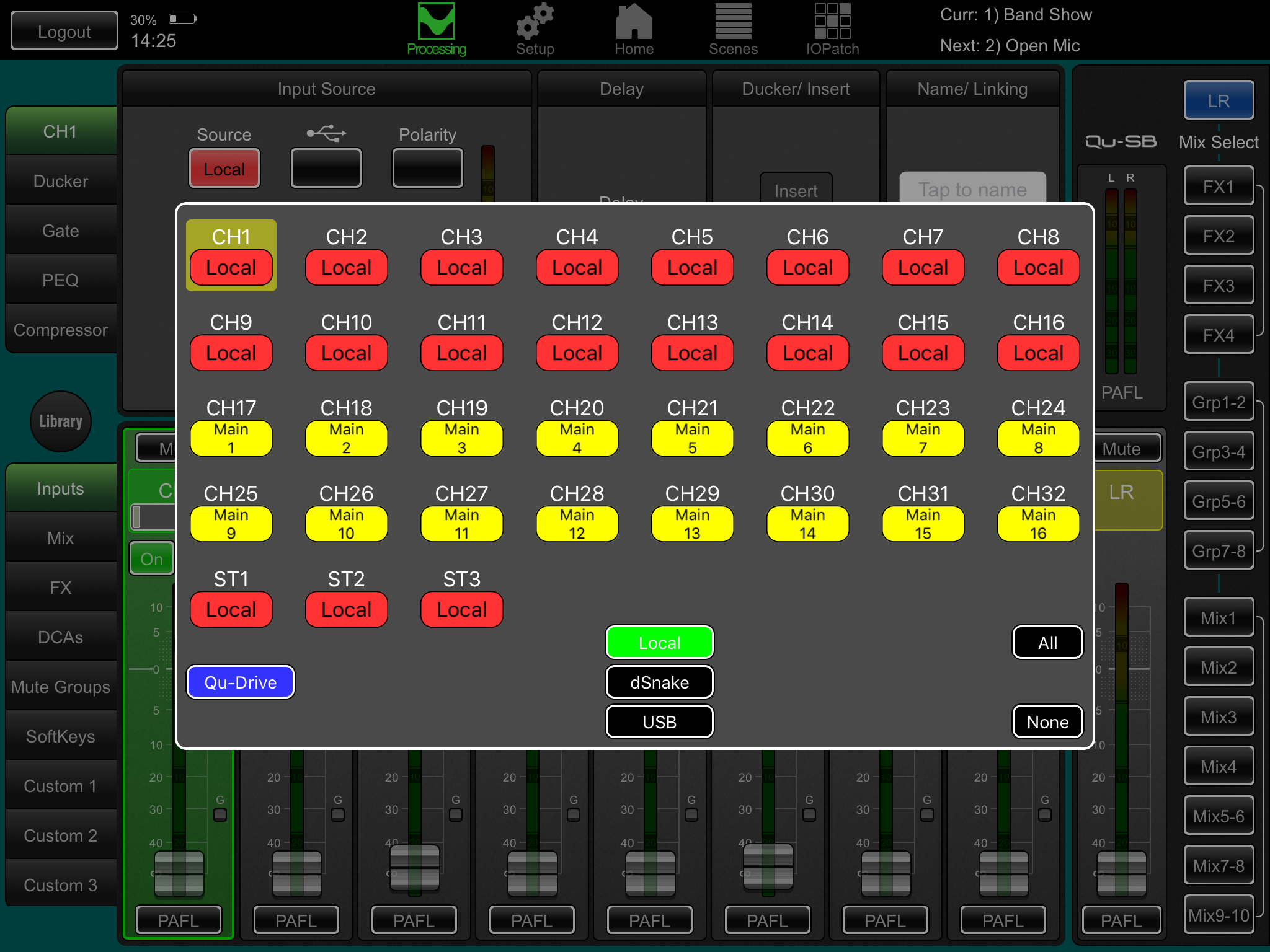

选择通道 信号源 – 每个单声道和立体声通道可选择 3 种信号源之一:本地插口(后面板)、dSNAKE 插口(远程 IO)或 USB(回放)。默认重置为本地输入源。
更改通道信号源,请在 处理 页面 前置放大器 标签中点击“信号源”按钮。若使用 dSNAKE,可将任意远程插口补丁至任意通道。若使用 USB,选择 Qu-Drive 或 USB B 作为全局信号源。

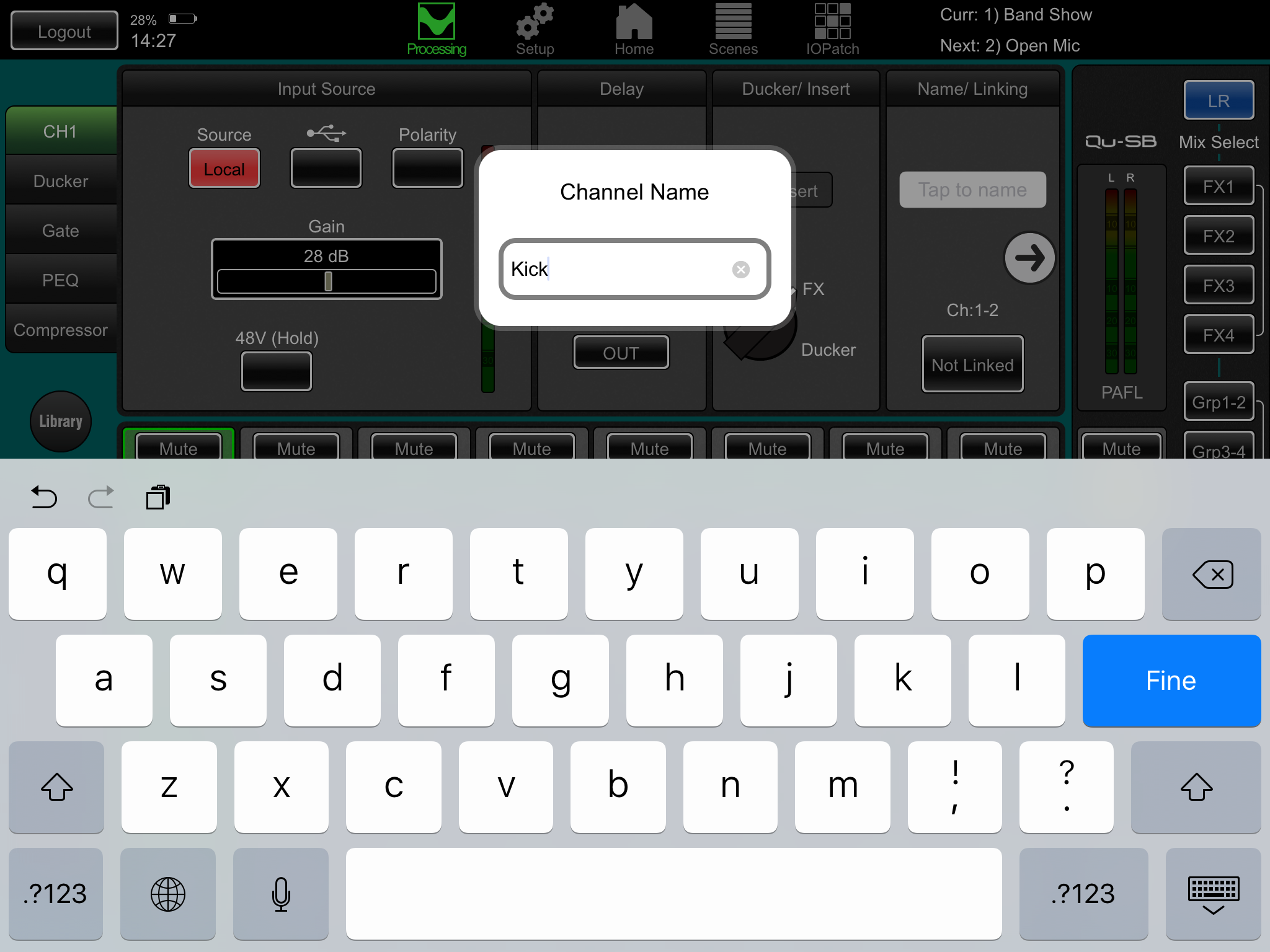

命名通道和主控 – 根据您的配置表,在 前置放大器 页面输入名称,最多 6 个字符。点击名称打开键盘。

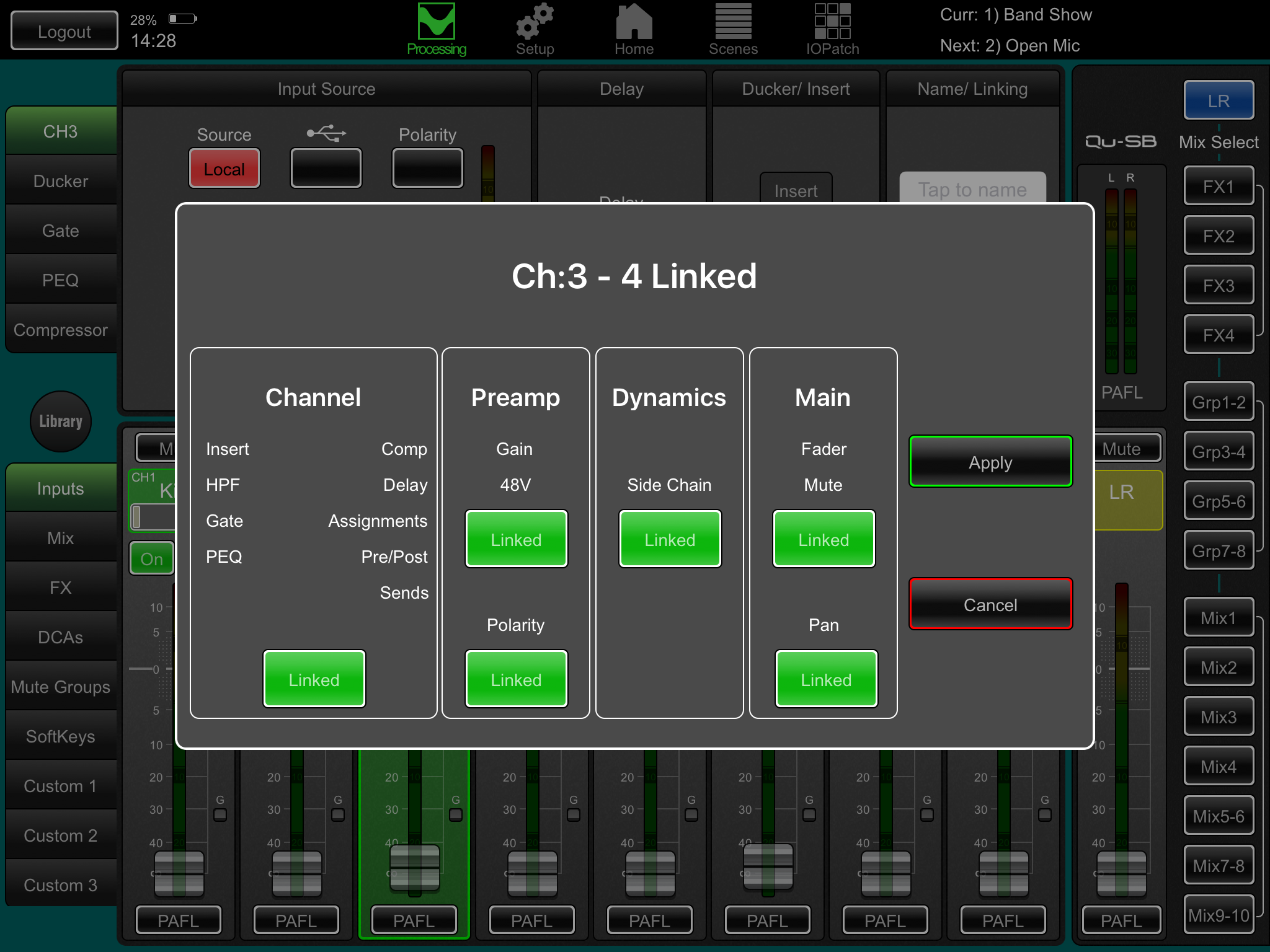

链接通道为立体声 – 可链接奇偶通道成对操作,链接前置放大器、处理和音量。
使用通道库快速起步 – 打开库选择通道库,调用常见乐器和人声的典型起始设置。启用“调用时包含 前置放大器”以包含增益和前置放大器设置。

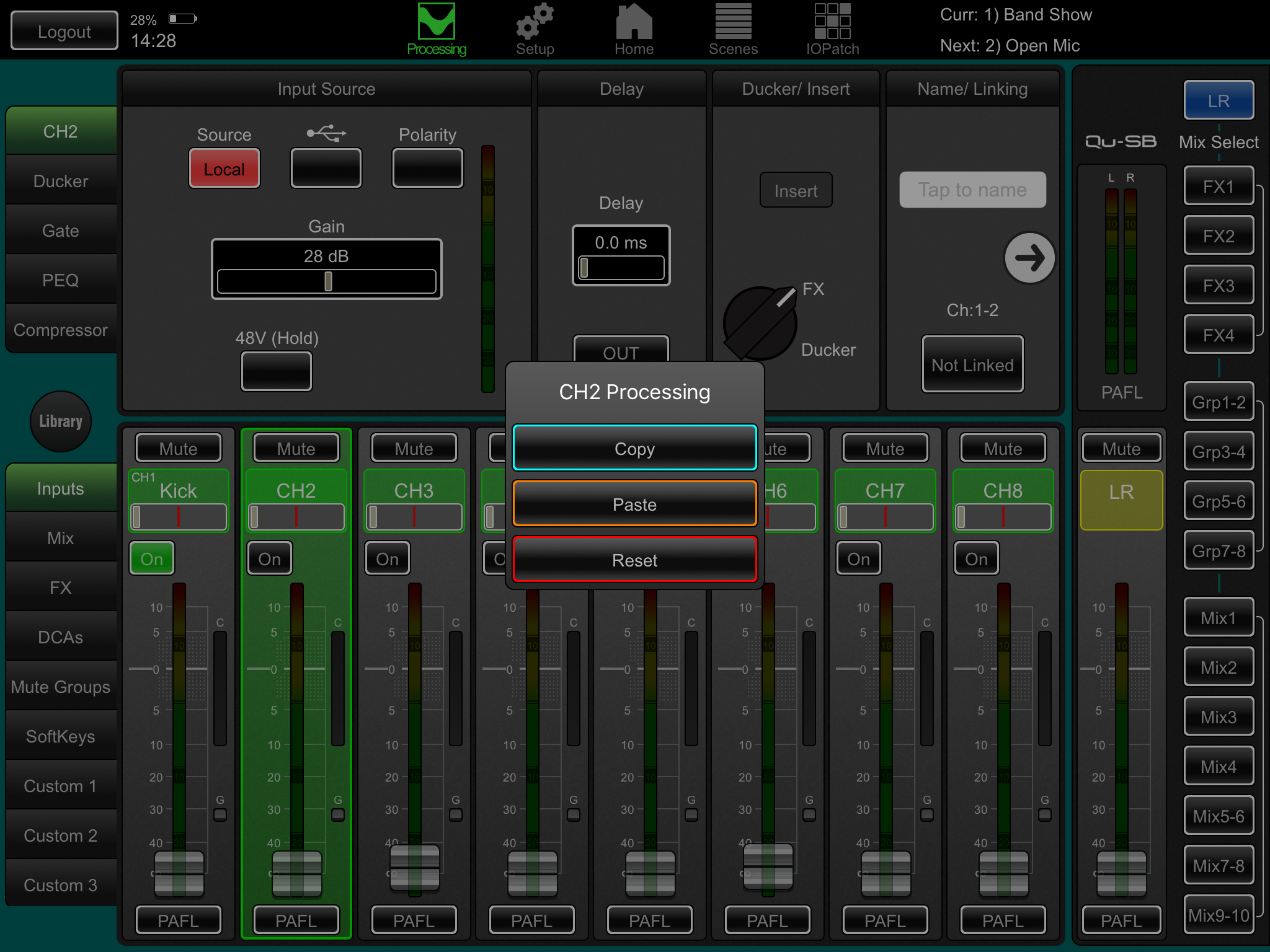

复制 / 粘贴 / 重置 – 双击通道或主控推子条,弹出菜单支持复制或重置设置。

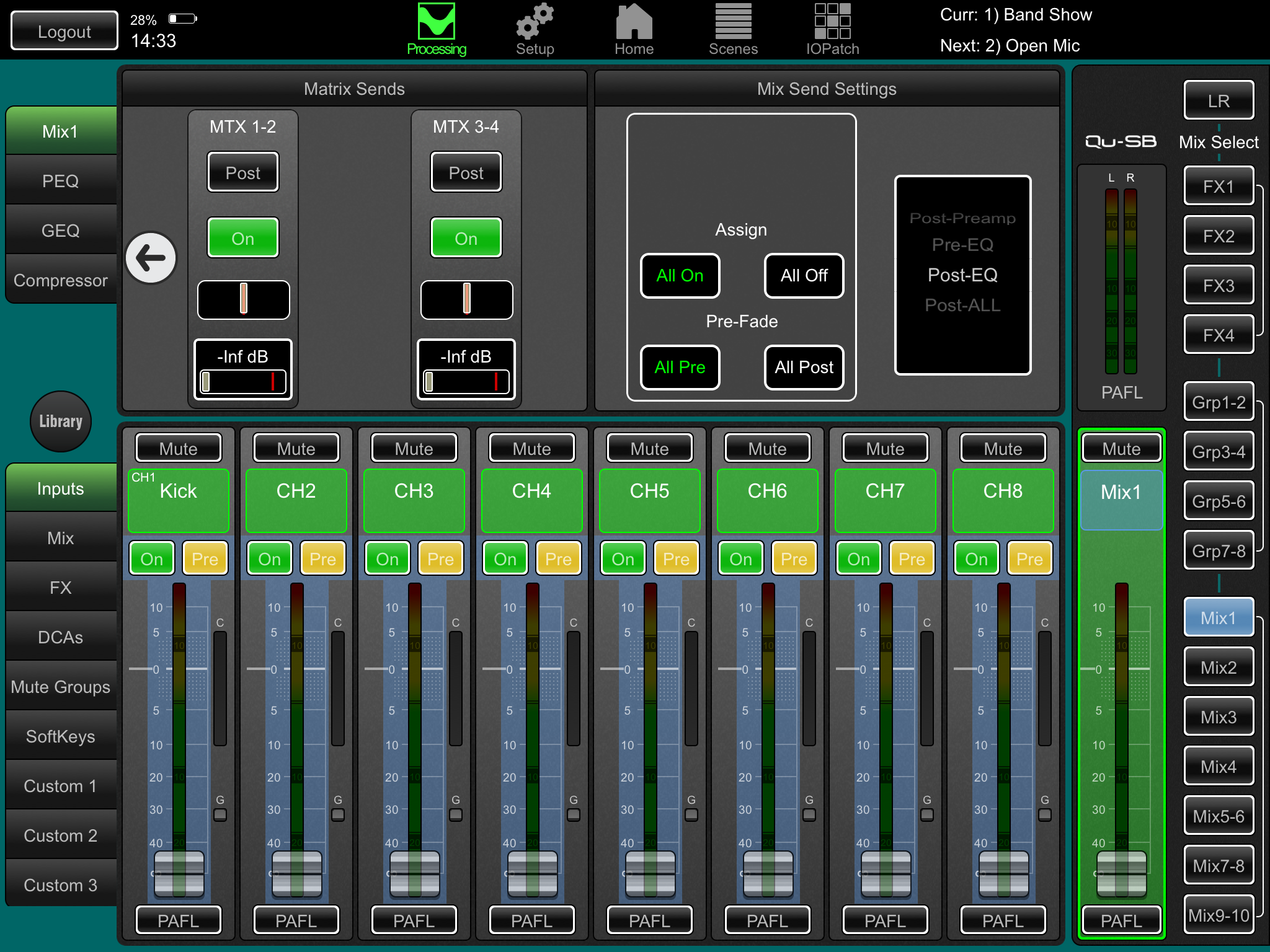

检查混音路由及推子前后设置 – 混音 1-10 可设置为推子前或推子后,通道可分配,发送点可选。
点击 处理 页面混音标签的右箭头查看路由选项。为每个混音设定起始点,所有通道开启或关闭,所有发送推子前或推子后。
默认重置为全部推子前,所有通道分配,发送后 EQ(受均衡器影响,但不受压缩器影响),适合用作监听发送。
设置组 – 可配置为音频子组或额外立体声混音,例如多组入耳监听时使用。点击 处理 页面组标签右箭头选择混音或组模式。使用子组至 LR 时,记得关闭对应通道至 LR 的分配。
设置矩阵发送 – 使用 处理 页面矩阵发送调整发送电平和路由。

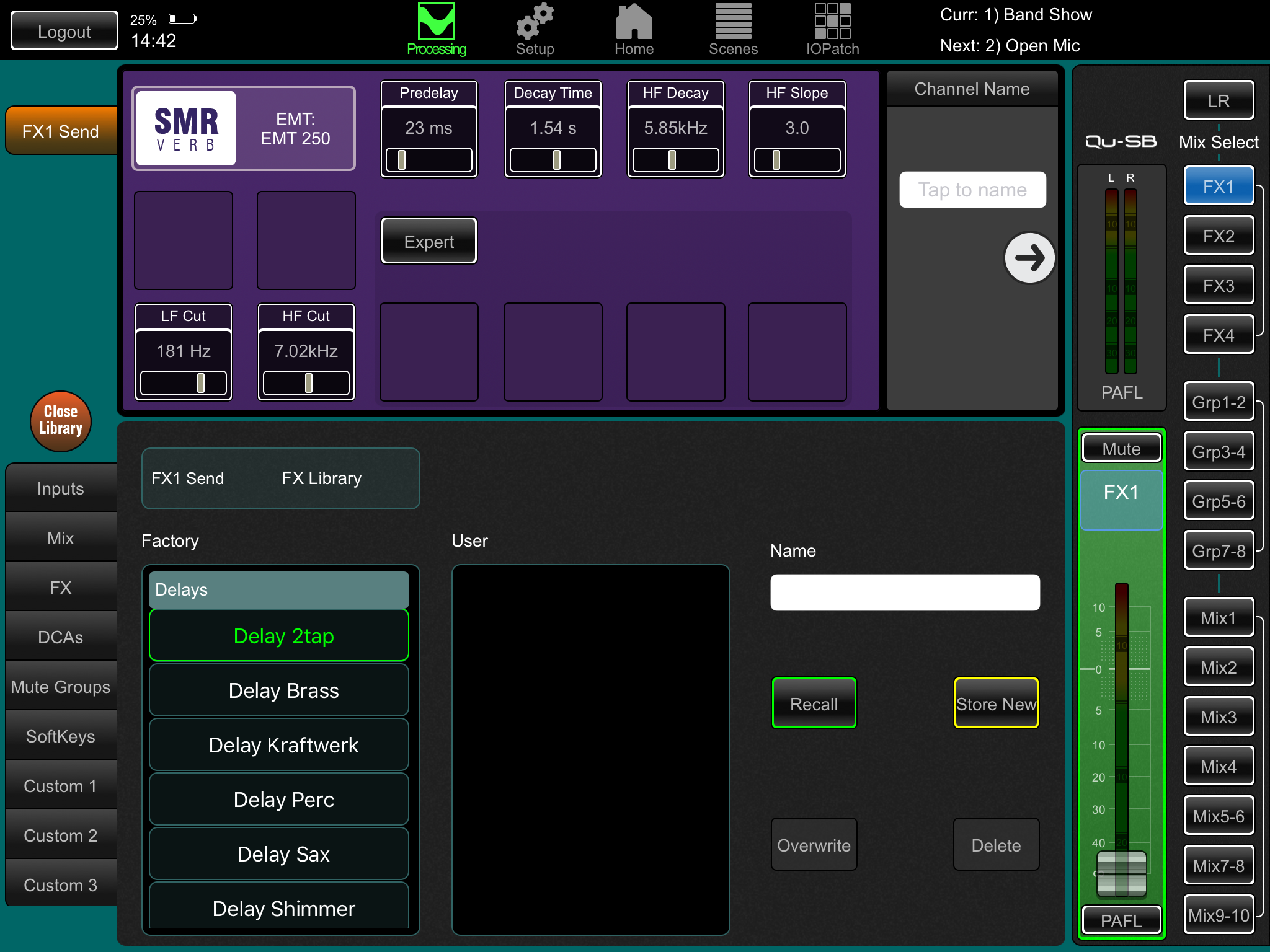

设置 FX – 选择 FX 发送或返回,使用 处理 页面设置 4 个内置 FX 单元。默认重置包含两种混响、一种延迟和一种 ADT 效果。点击库按钮调用不同 FX 类型和预设。点击右箭头更改补丁。混响和延迟等效果使用混音到返回的补丁方式。也可将 FX 插入通道或混音。

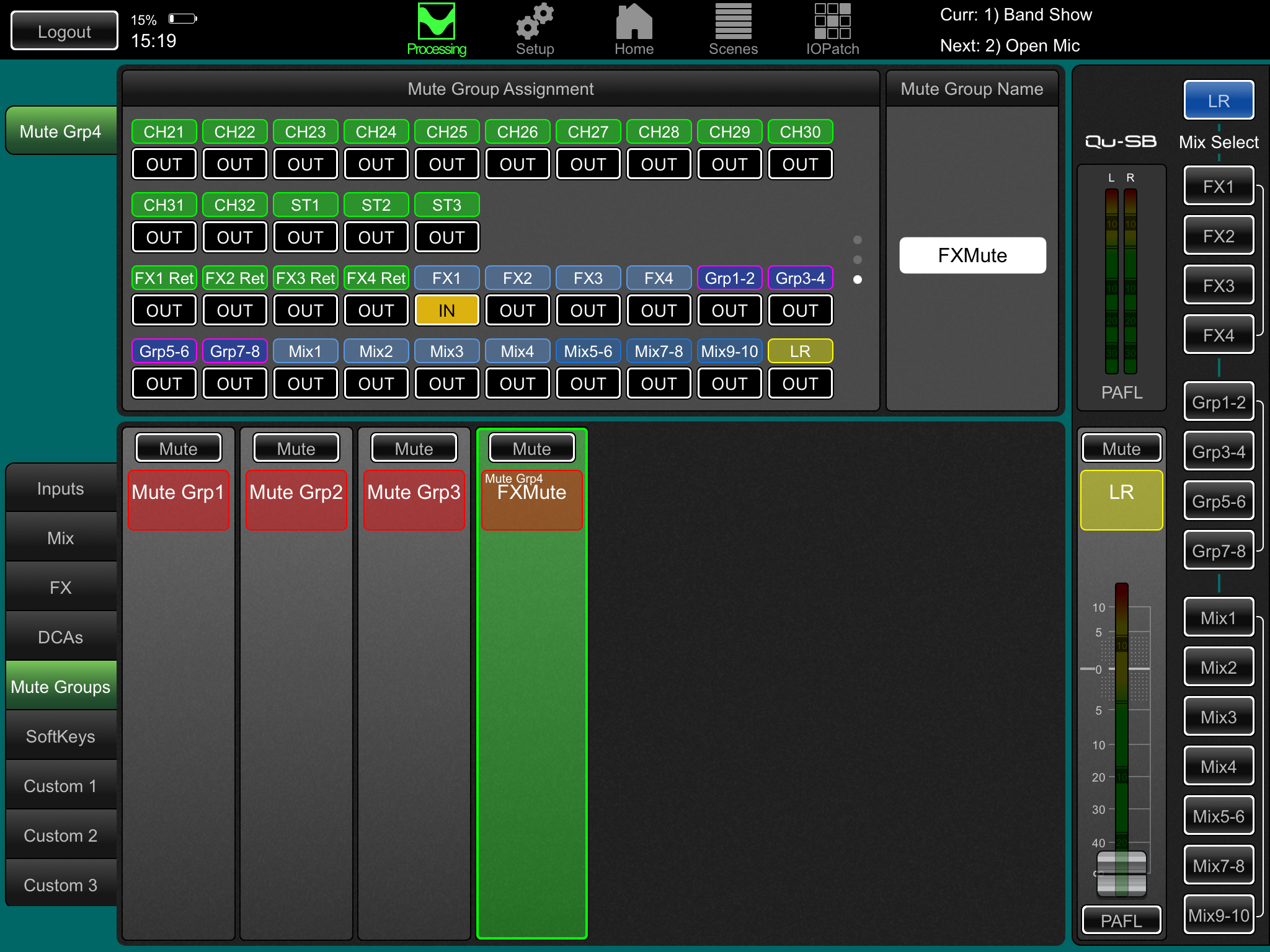

设置静音组和 DCA 组 – 使用 处理 页面静音组和 DCA 标签命名和分配组。为 FX 返回分配静音或 DCA 组,可快速在歌曲间静音或降低效果。
选择直通输出用途 – 通道直通输出可用于 USB 录音、ME-1 个人监听、通道降噪触发或单通道 FX。在任一输入通道的 处理 页面 前置放大器 页设置源偏好。此设置为全局,影响所有直通输出。

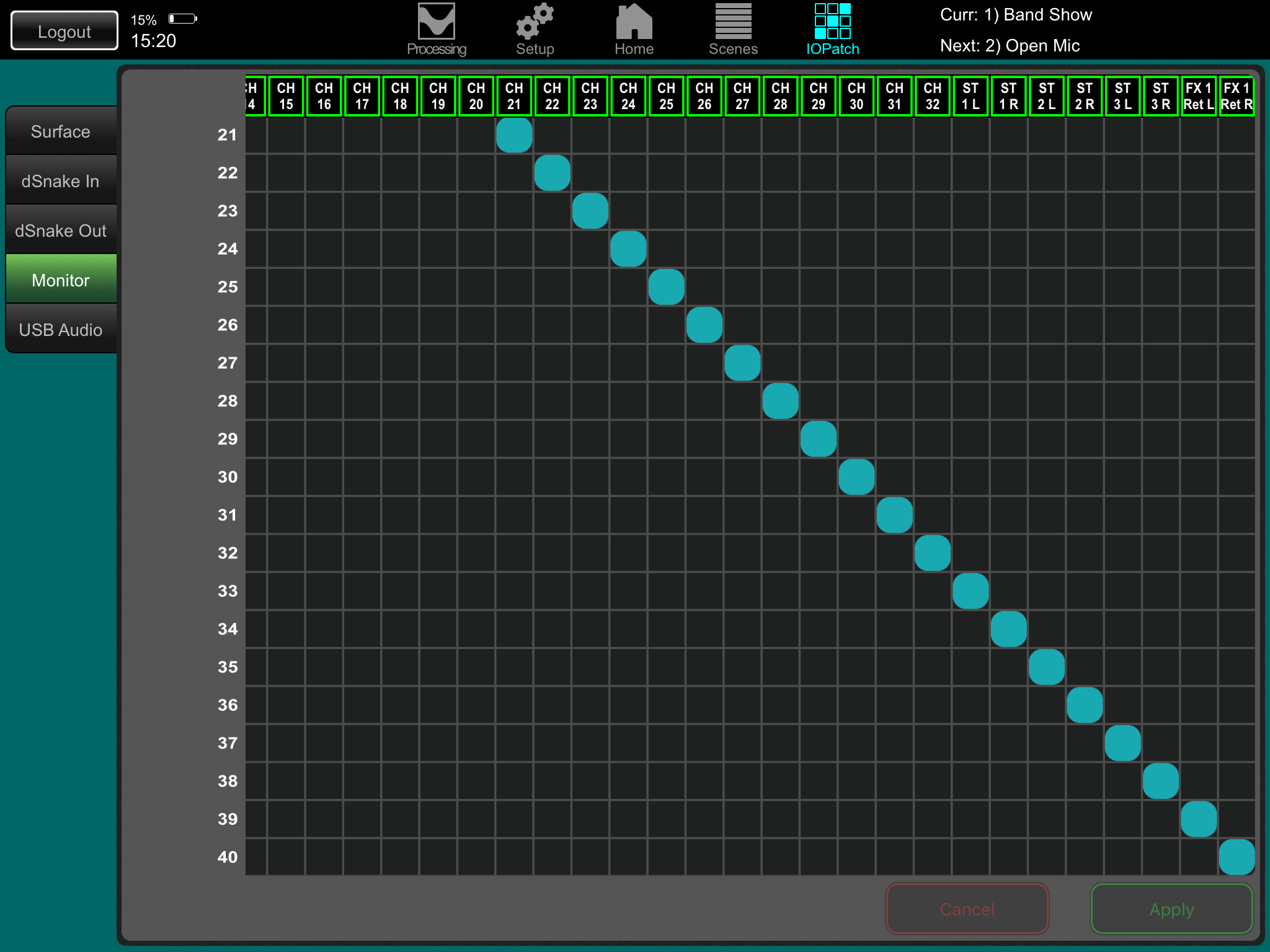

补丁至选配 ME-1 个人监听系统 – 进入 I/O 补丁 监听页面,将 Qu 输出补丁至 40 路 ME-1 发送。通常发送通道直通输出。推荐直通输出设置为延迟后、推子前、静音后。

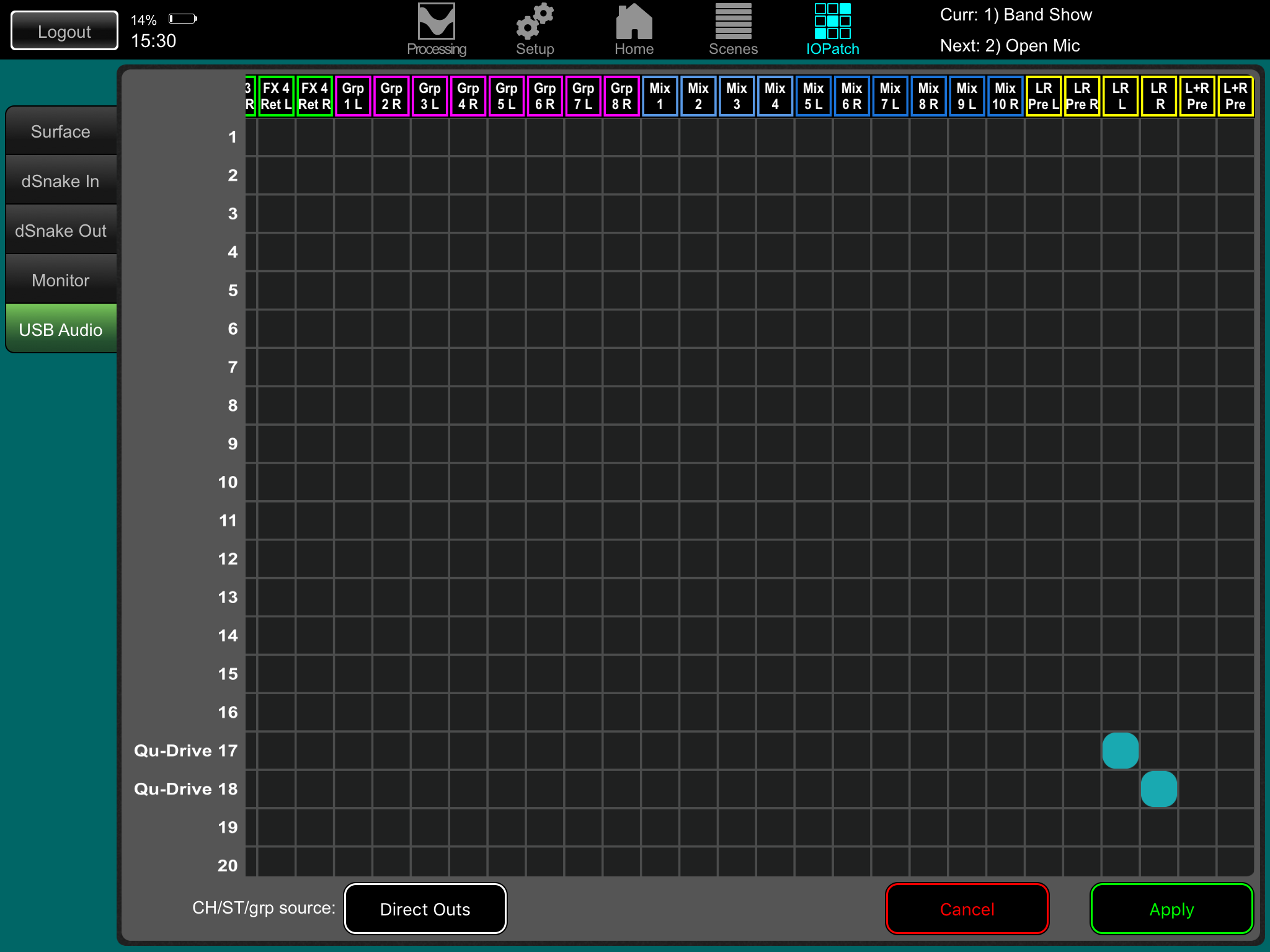

补丁 USB 输出 – 使用 I/O 补丁 USB 音频页面,将任意 Qu 输出补丁至 Qu-Drive 多轨和后面板 USB B 流式端口。两者共享同一补丁。USB B 流式使用全部 32 路输出。Qu-Drive 录音使用前 18 路输出,立体声录音使用 17-18 路输出。
现场多轨录音通常使用通道插入发送,以避免现场混音影响录音。录音室录音和其他应用可改用直通输出。

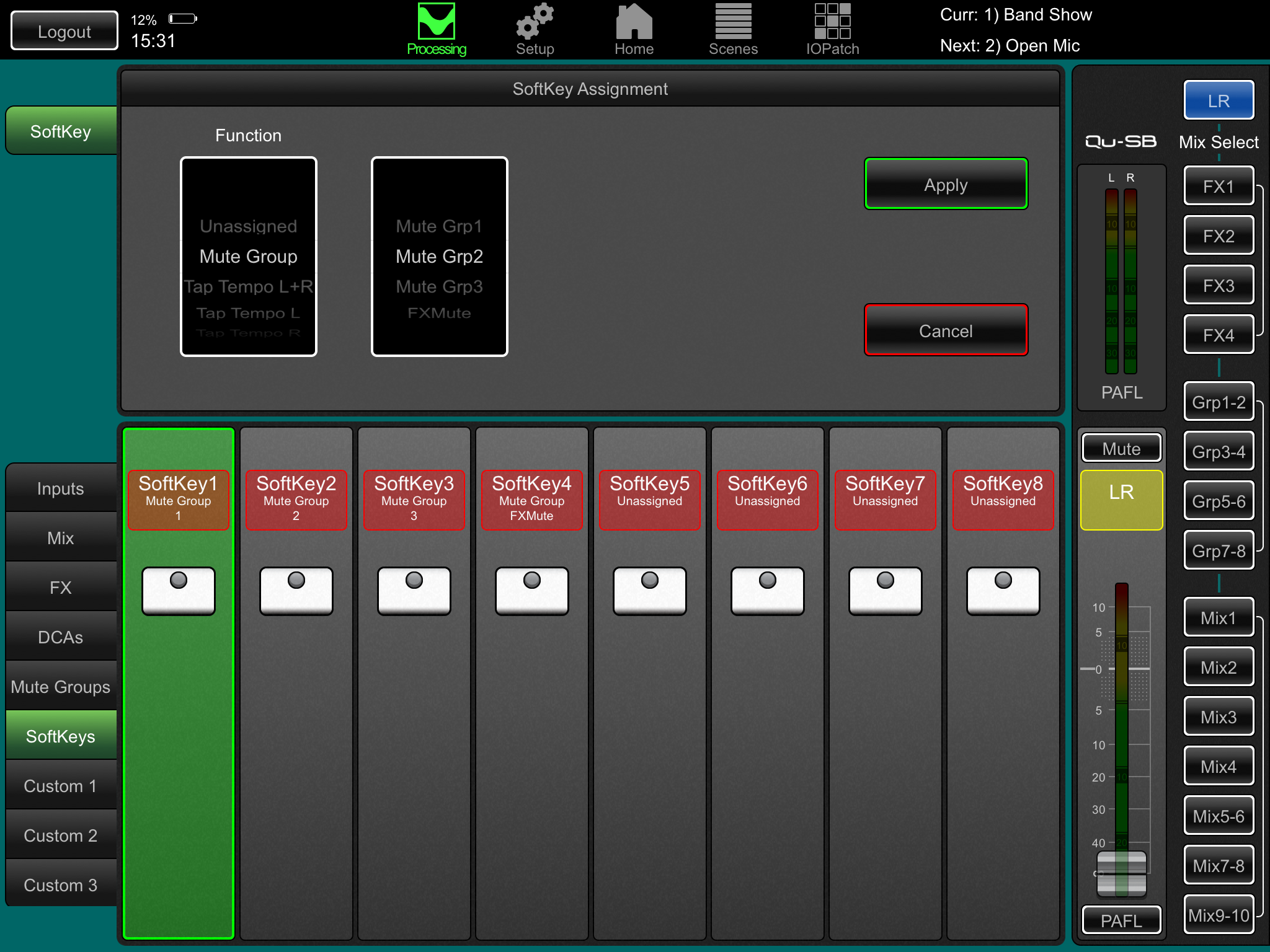

分配软键 – 软键可用户自定义,用于静音、节拍、场景、Qu-Drive 传输等多种功能。在 处理 页面软键条分配,点击 应用 确认。

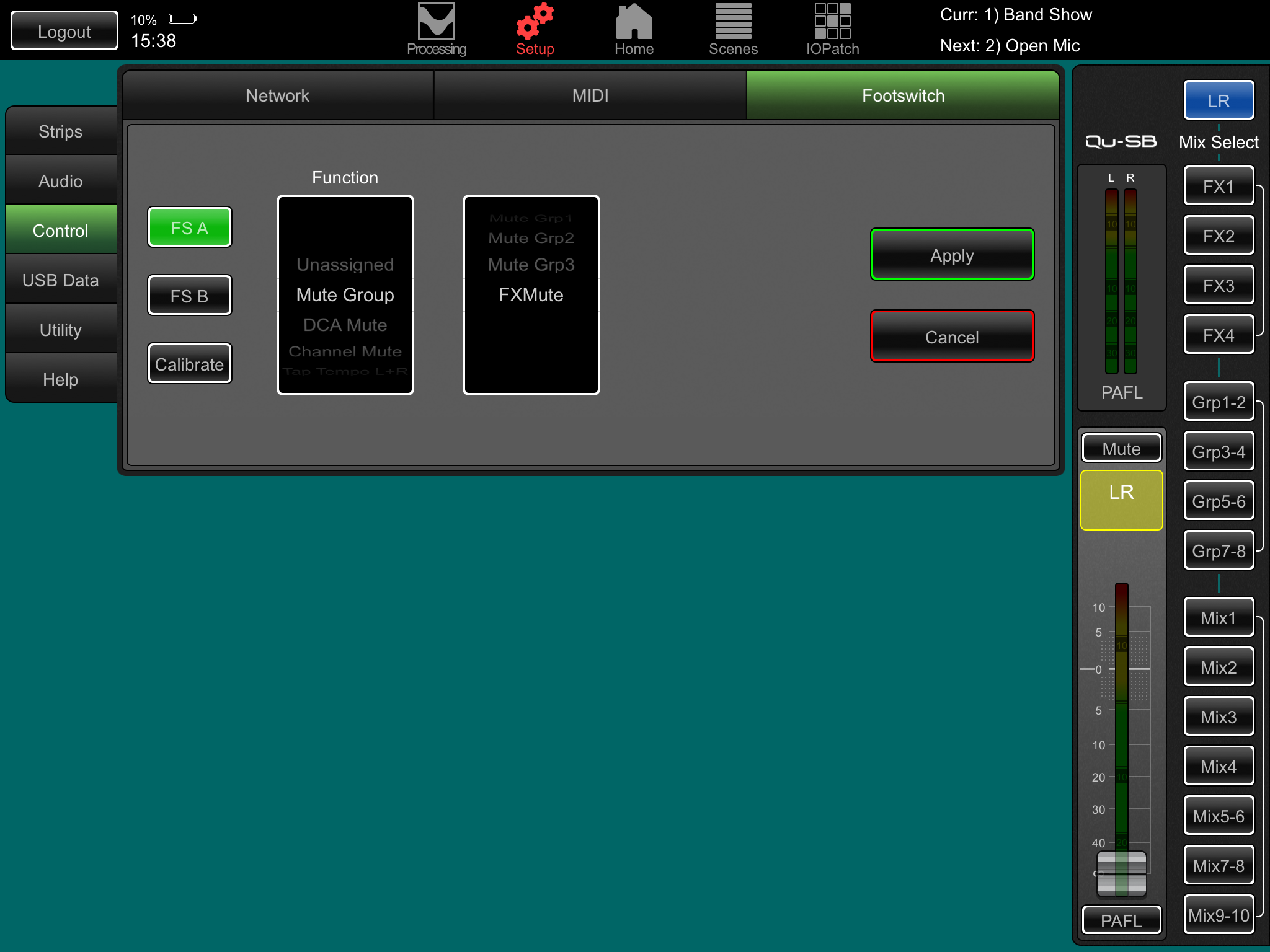

脚踏开关 – 可分配单或双脚踏开关控制。通过 设置 / 控制 / 脚踏开关 页面选择功能并校准开关模式。

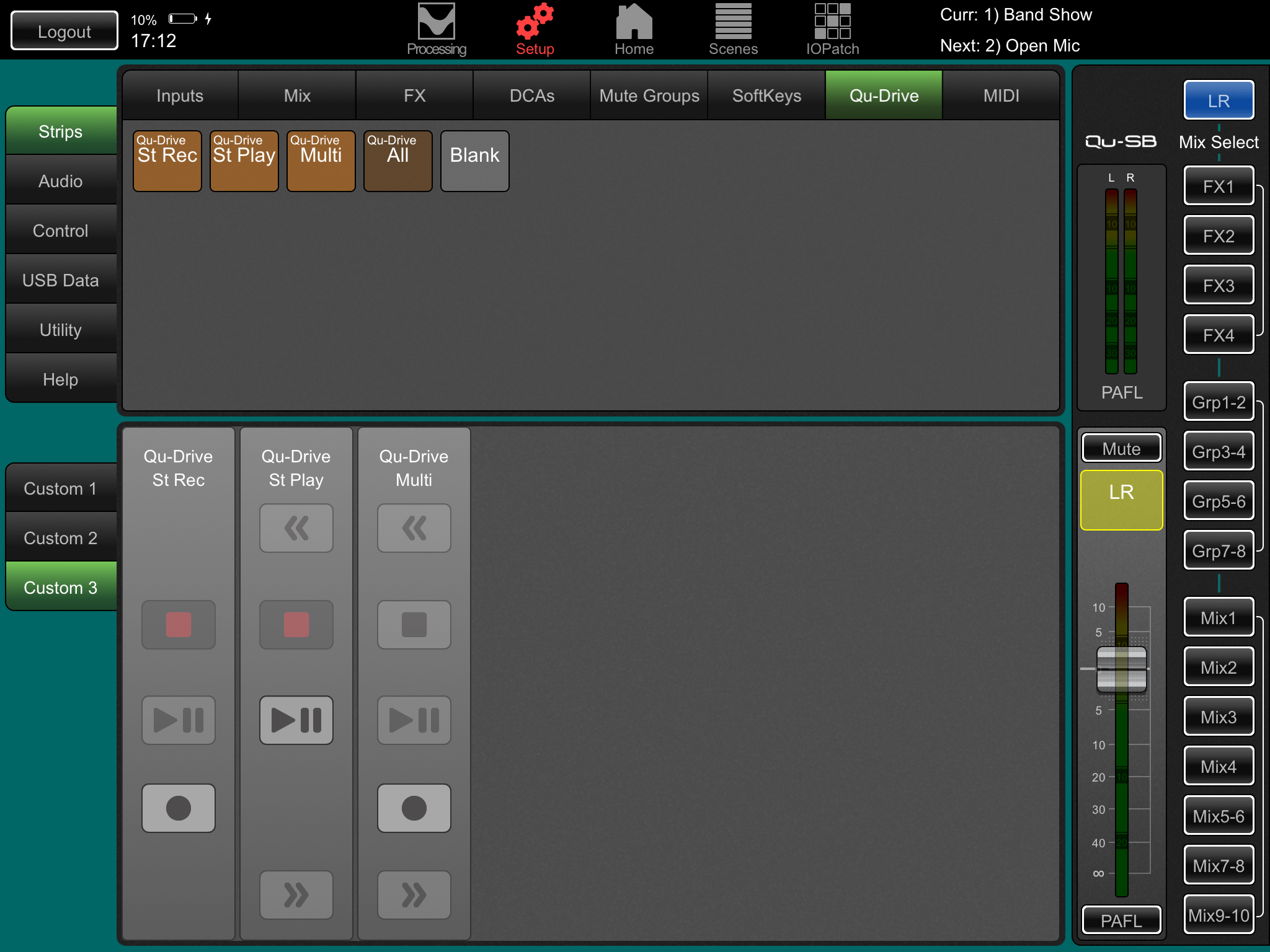

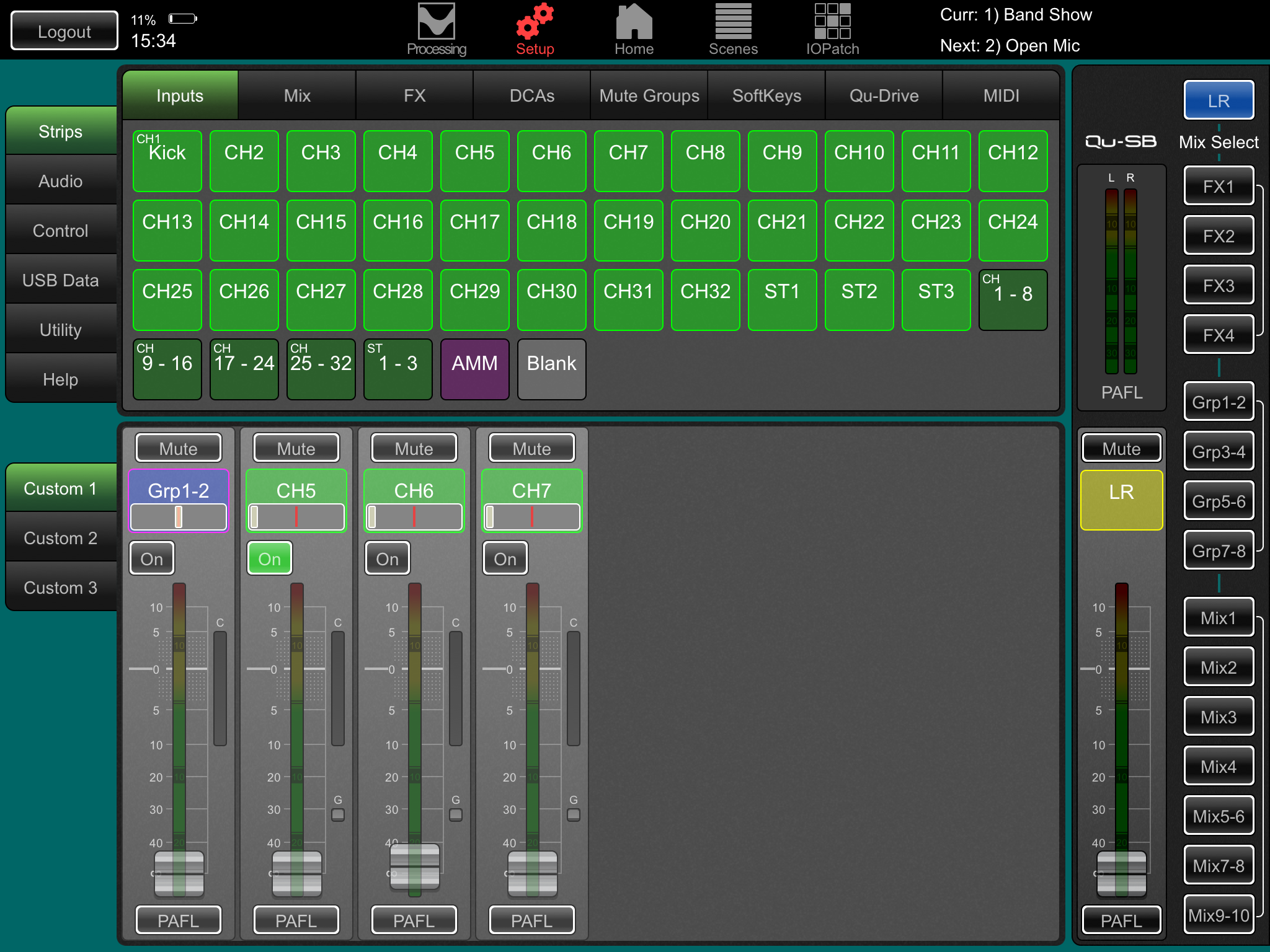

分配自定义层 – 使用 设置 页面推子条页,将推子条拖放至三个可用自定义层。
保存设置

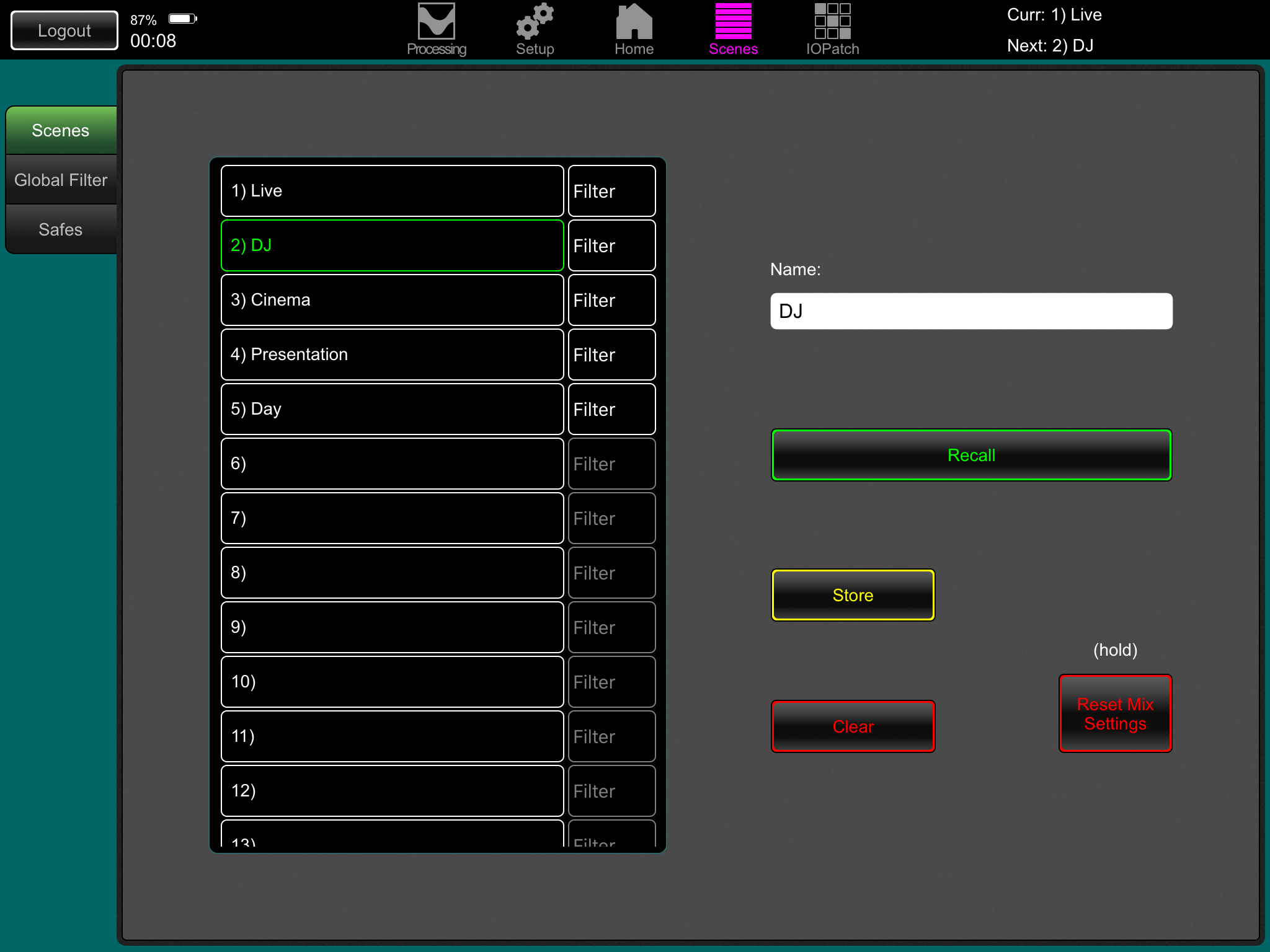

场景 记忆 – 设置好调音台后,进入 场景 页面,为当前混音设置命名并存储为场景。调音台最多支持存储 100 个场景。
例如,您可为每个乐队调音后存储场景,为剧场节目、录音会话、未来节目模板等命名存储。

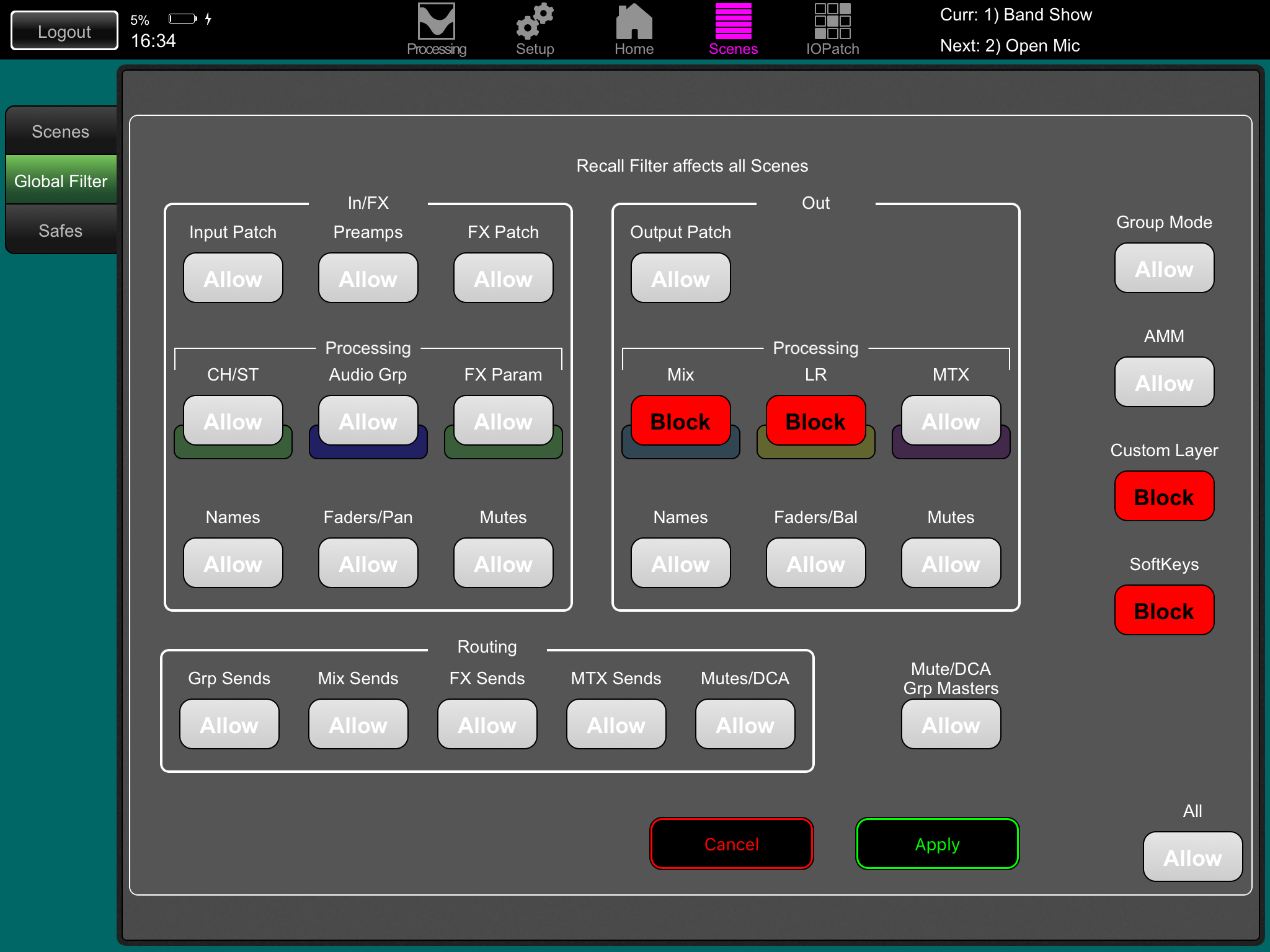

全局 场景 过滤器 – 调用任意场景时,保护所有通道或混音的选定参数不被覆盖。例如,声卡或自定义层分配(常在调音后设置),或 LR 混音处理包括 GEQ(随观众入场调整)。默认保护自定义层和软键。

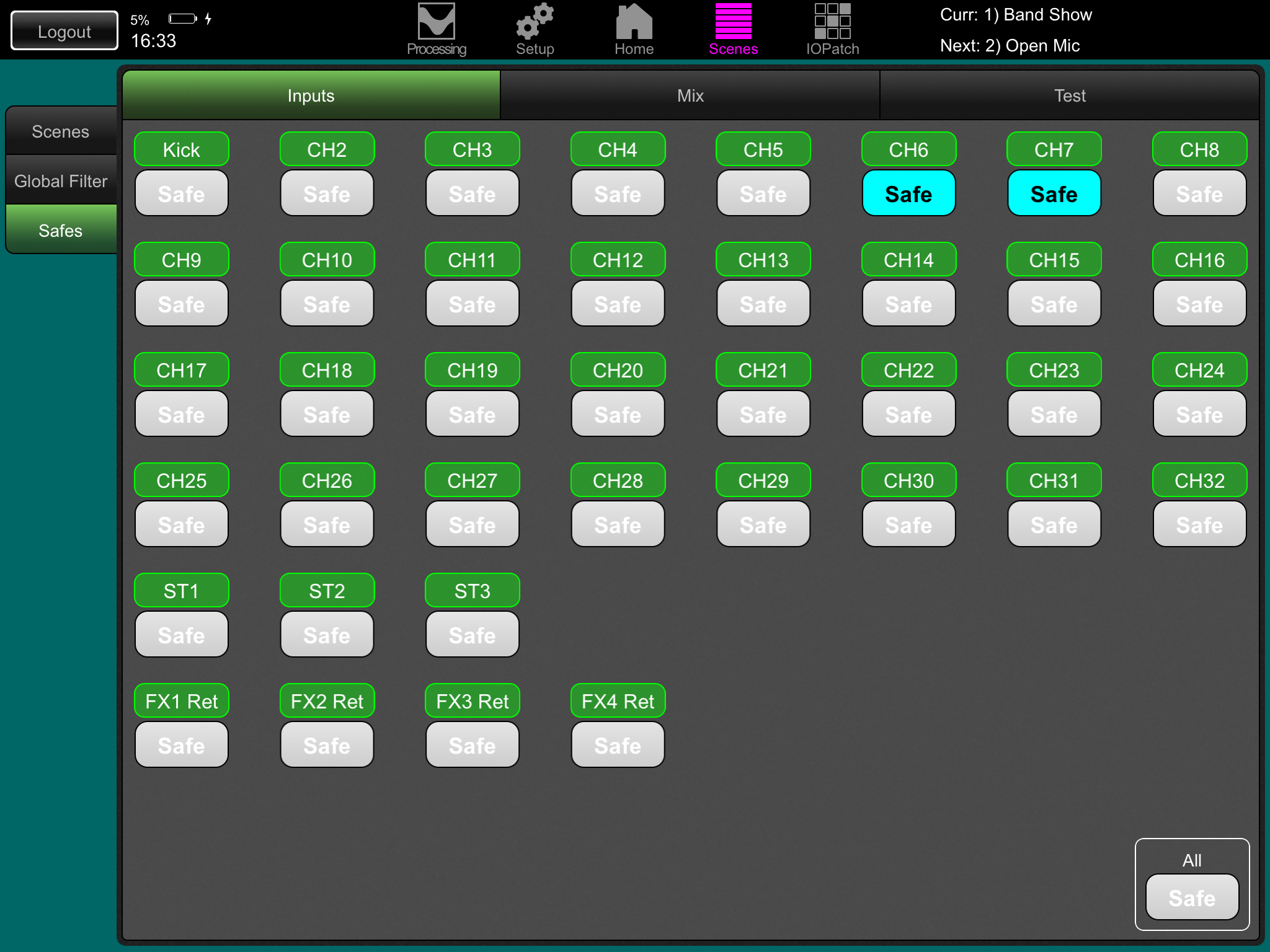

场景 保护 – 保护选定通道或混音的全部参数,避免场景调用时被覆盖。例如入场音乐、DJ 或主持人。默认无保护设置。
单场景过滤器 – 类似于全局过滤器,但仅保护单个场景调用的选定参数。每个场景有独立过滤器。适合剧场节目调用或歌曲中的效果变化。默认保护自定义层和软键。

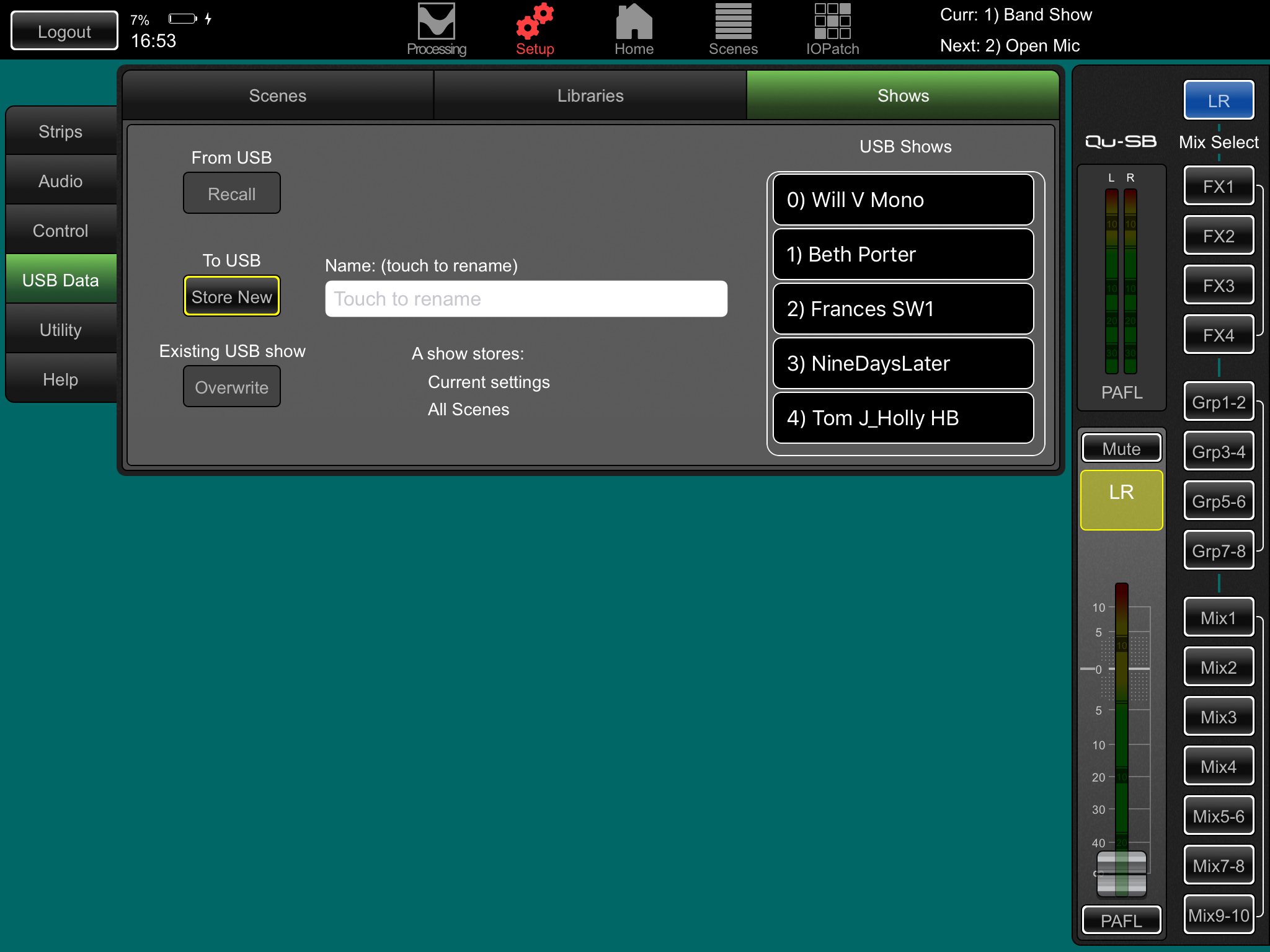

节目记忆 – 节目存储包括当前混音设置、全部 100 个场景、库和设置。节目不存于调音台内,而是直接创建至 Qu-Drive USB 设备。

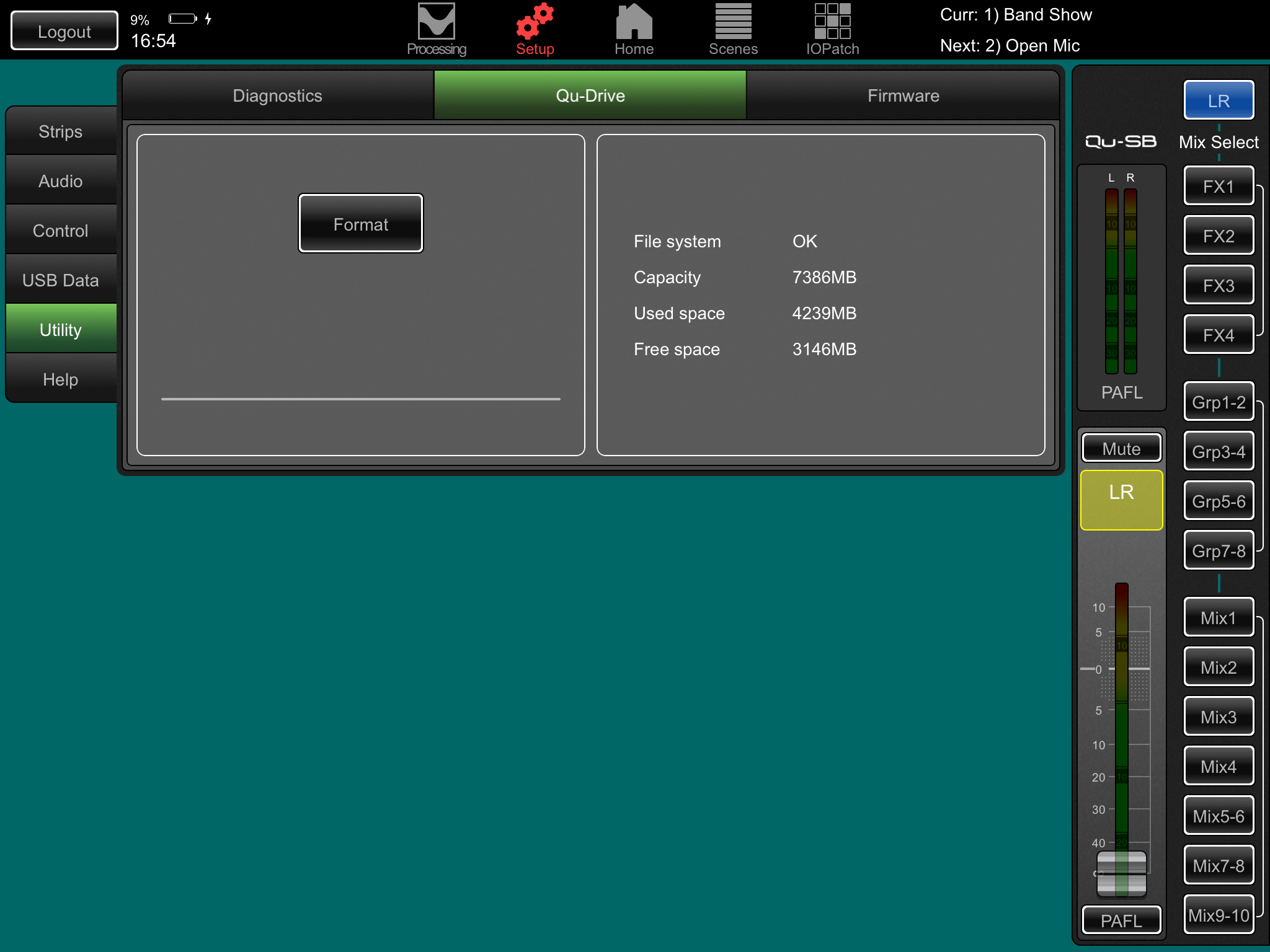

通过 USB 归档和传输数据 – 使用 U 盘或硬盘等 USB 设备归档 Qu 设置,或在 Qu 调音台间传输。记忆兼容所有 Qu 型号。先在调音台上格式化 USB 设备,路径为 设置 / 工具 / Qu-Drive 页面格式化功能。
ⓘ 格式化将清除设备上所有数据,并在设备上创建 Qu 目录。USB 设备只需在 Qu 调音台上格式化一次。请勿使用计算机编辑 Qu 数据或文件名。USB 设备仅供 Qu 调音台使用。
用户权限

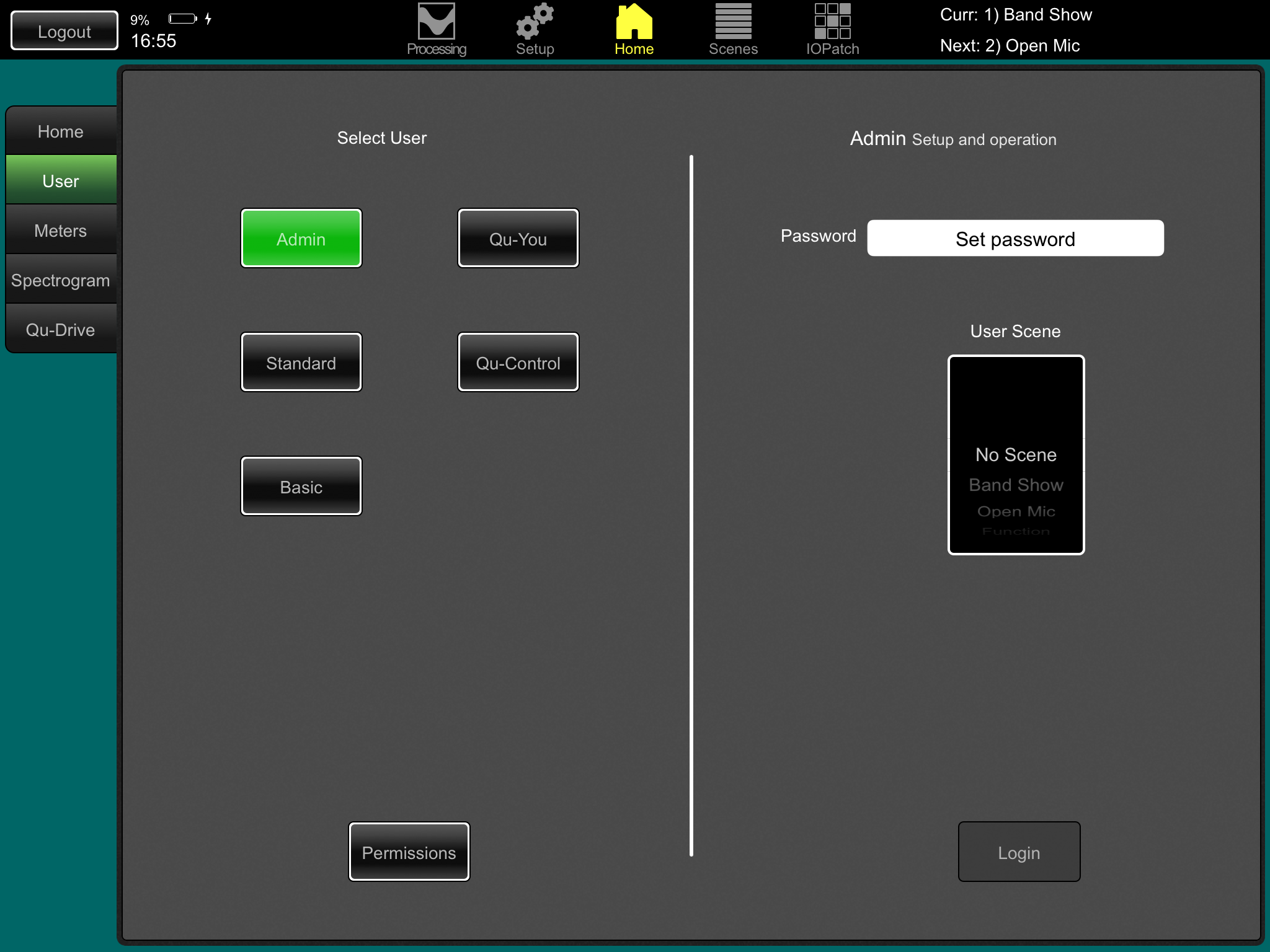

可防止未经授权访问系统,并限制某些操作员的控制权限。使用 主页 / 用户 页面。提供三种用户配置文件:
- 管理员 – 拥有全部权限,可配置调音台、设置权限和密码。
- 标准用户 – 可控制现场混音,但无法访问系统设置功能。
- 基础用户 – 仅能控制推子和静音。
可为三种用户分别设置密码,每次登录和切换用户时均需输入。若设置密码,Qu-Pad 应用需输入管理员密码。管理员可为 Qu-You 和 Qu-Control 应用设置独立密码。标准和基础用户可设定场景范围和登录场景。
USB 录音与回放
USB B 流式传输 – 将 Apple® Mac 或 Windows® PC 连接至 USB B 端口,实现最多 32 通道音频双向流传输,并发送 MIDI 消息。
下载安装 Allen & Heath DAW 控制驱动,将 Qu MIDI 条消息转换为 HUI 或 Mackie Control 协议。
下载安装 Allen & Heath Qu Windows ASIO/WDM 驱动,实现音频和 MIDI 流至 PC。

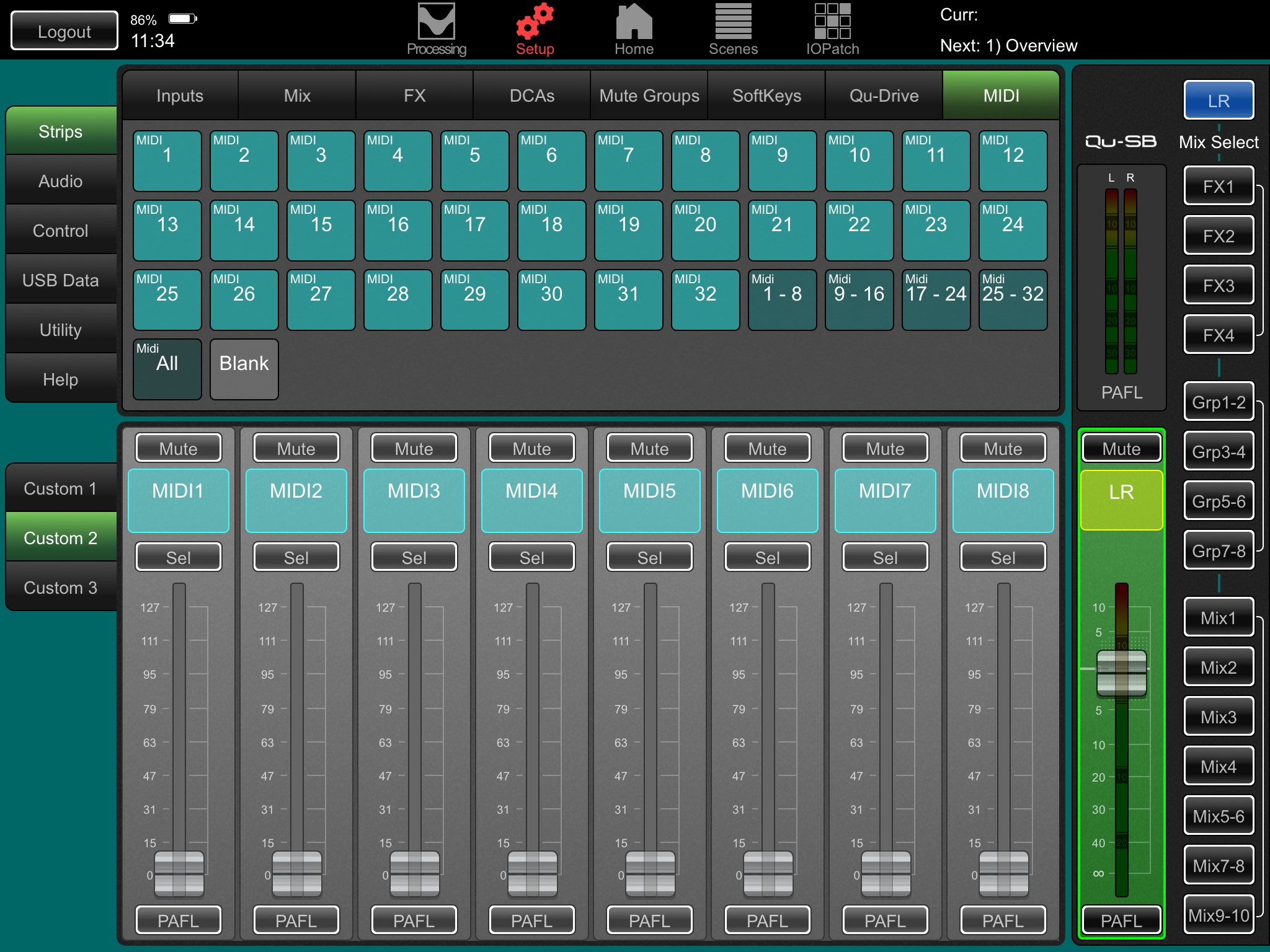

MIDI 通过 USB B 端口传输。可在 设置 / 控制 / MIDI 页面设置 Qu MIDI 通道号。
Qu-Drive 直接录音至 USB 设备 – 可将立体声或 18 轨多轨录音直接保存至插入前面板 Qu-Drive 端口的 USB 存储设备。
更多信息请参阅 Qu 知识库中的“理解 Qu-Drive 和 USB”文章,网址为 www.allen-heath.com/support。
USB 存储设备仅限 Qu 调音台使用,勿用于其他应用。
在 Qu 调音台上格式化 USB 设备,进行录音前请在 设置 / 工具 / Qu-Drive 页面格式化。此操作清空设备并建立 Qu 目录结构。
使用 I/O 补丁 / USB 音频 页面补丁录音信号源,选择通道信号来自插入发送或直通输出。

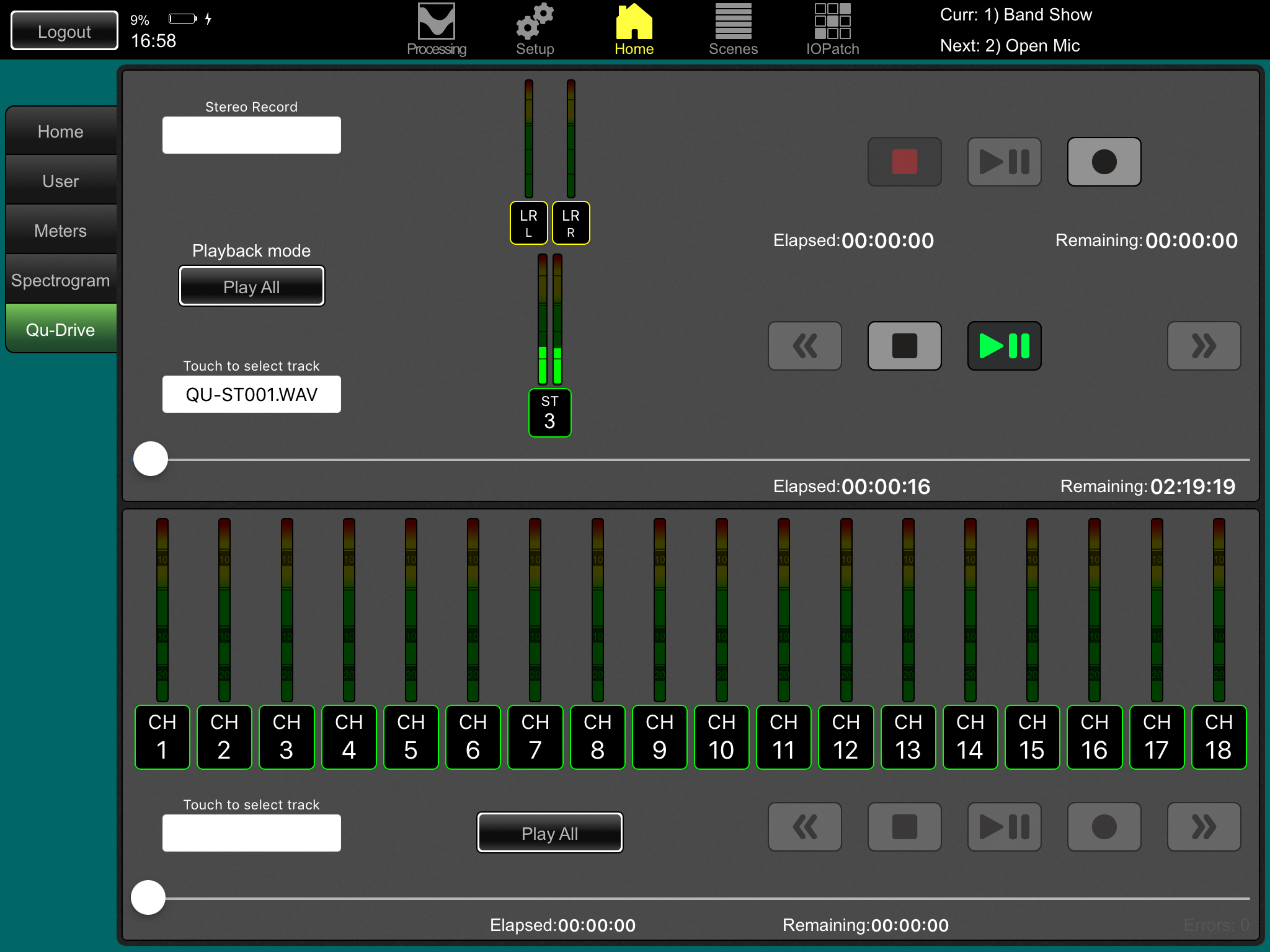

录制立体声或多轨 – 使用 主页 / Qu-Drive 页面。录音生成 WAV 文件,存储于 USB 设备上的 Qu 目录。立体声录音使用多轨通道 17 和 18。
播放立体声或多轨 – 在 处理 页面 前置放大器 信号源弹出菜单选择 USB 作为通道信号源。选择“Qu-Drive”作为全局 USB 源。

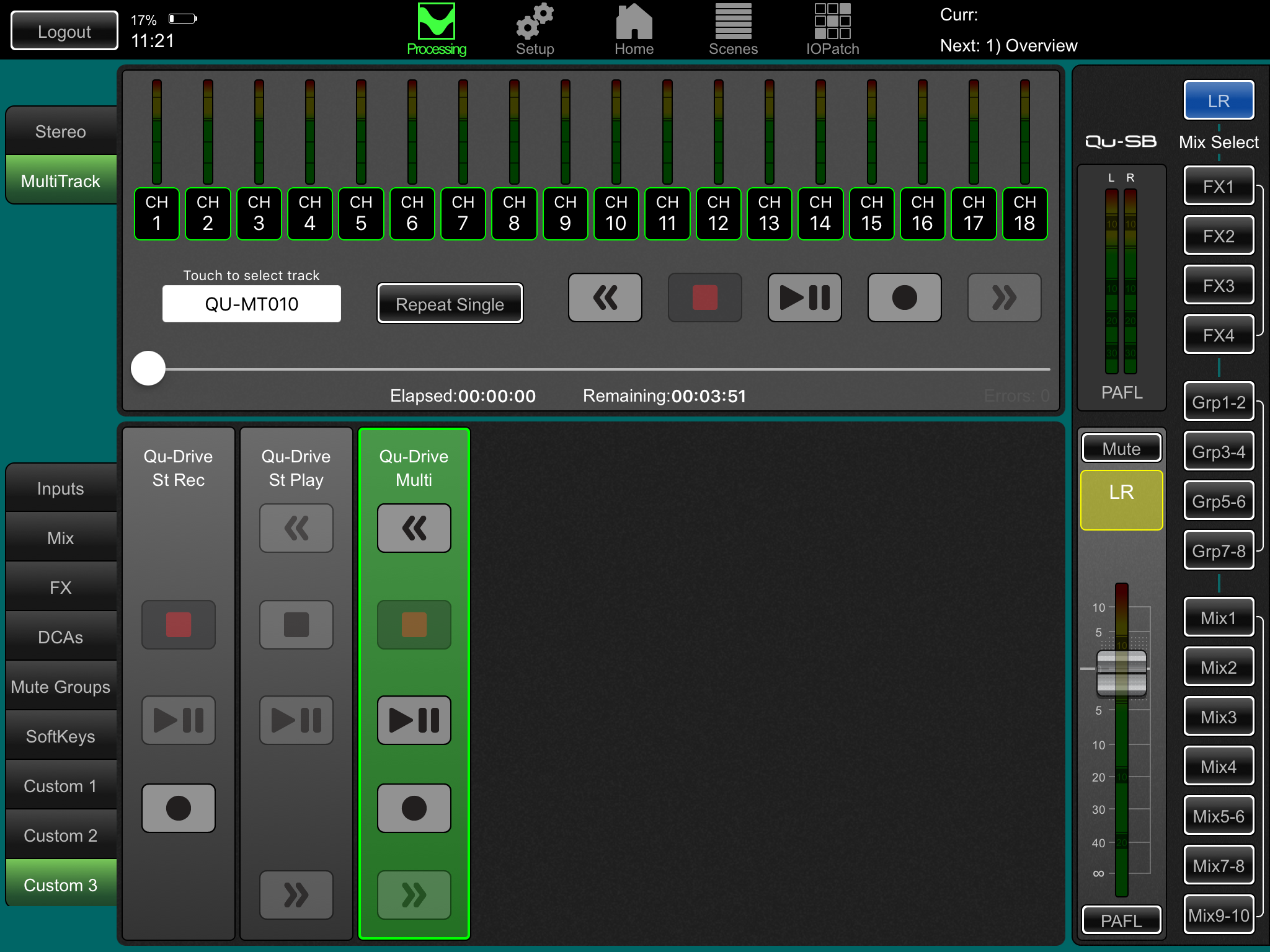

使用 Qu-Drive 推子条控制传输 – 可使用 Qu-Drive 传输控制推子条控制立体声或多轨录音和回放,如混音时启动、停止录音。使用 设置 页面推子条页拖放推子条至三个可用自定义层。
更多功能

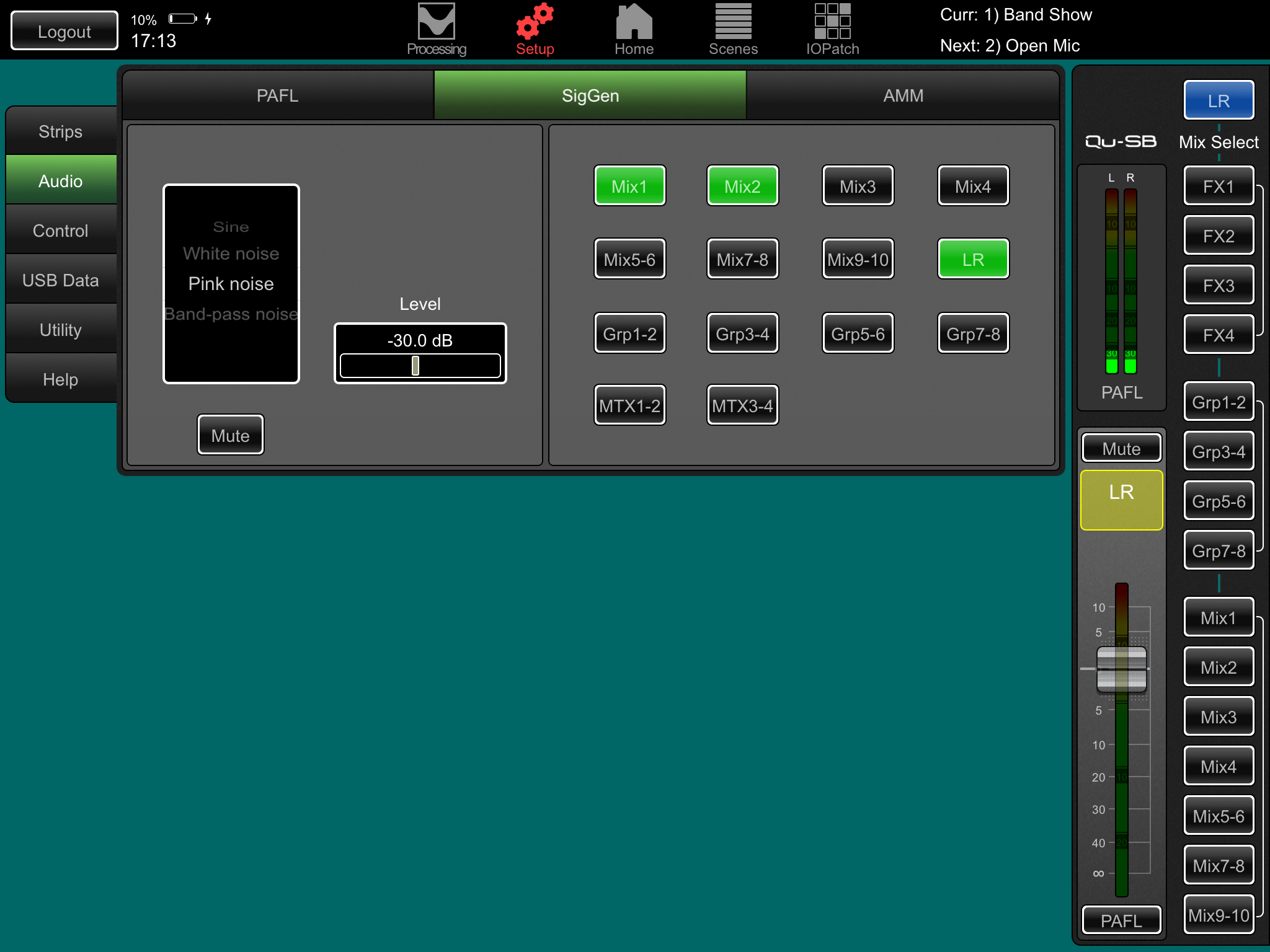

信号发生器 – Qu 调音台内置信号发生器。粉红噪声是测试扬声器的极佳信号,能在所有频率段产生均衡能量,帮助检查扬声器驱动单元工作状况及相位和极性问题。

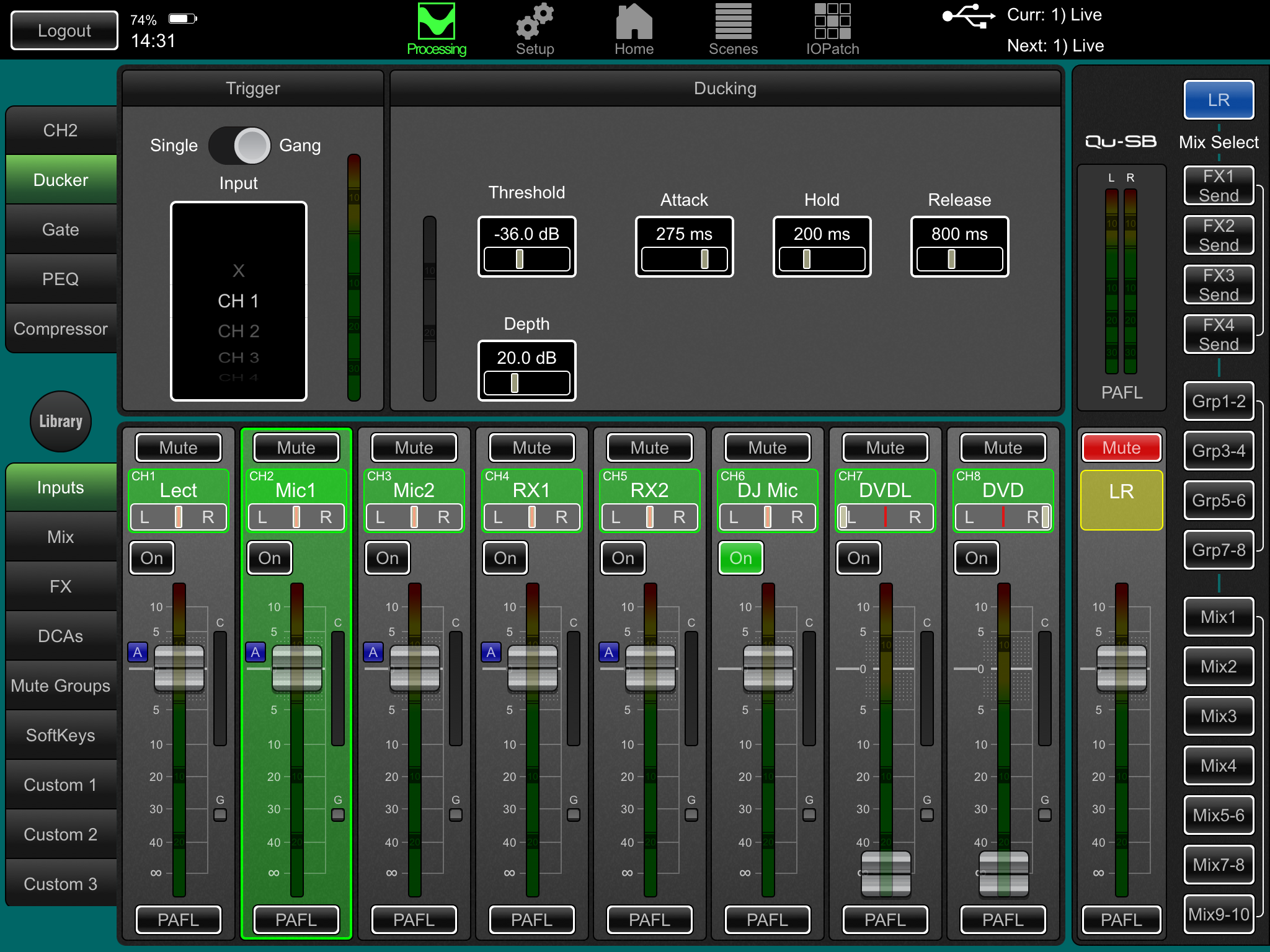

通道降噪器 – 可插入输入通道或组,实现任意信号自动降低其他通道音量。例如,使用广播话筒触发时自动降低背景音乐音量。

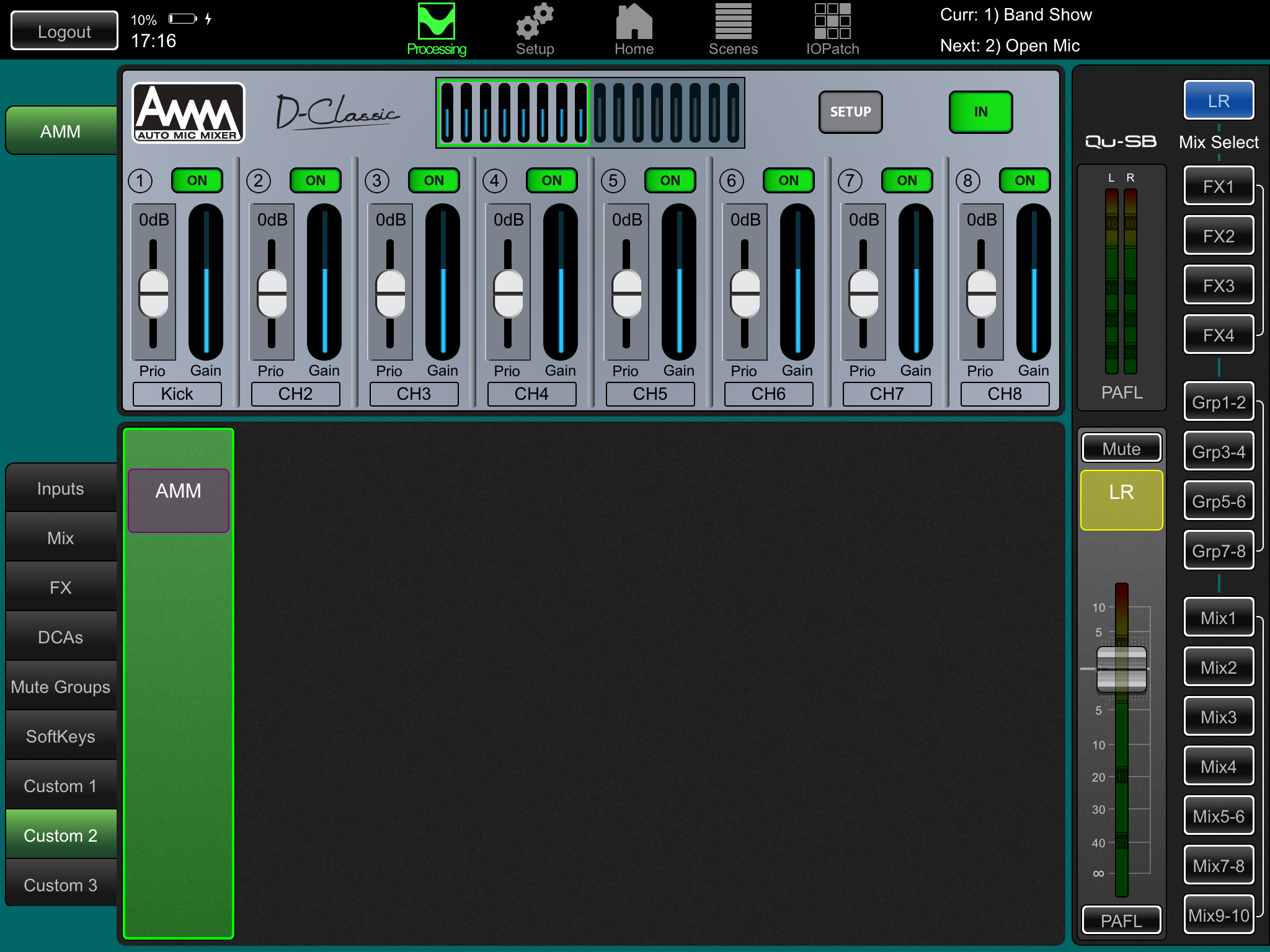

自动话筒混音(AMM) – 适用于会议、研讨会等多话筒场景。Qu AMM 自动管理多个话筒音量,提升清晰度,减少多开话筒引起的反馈风险。

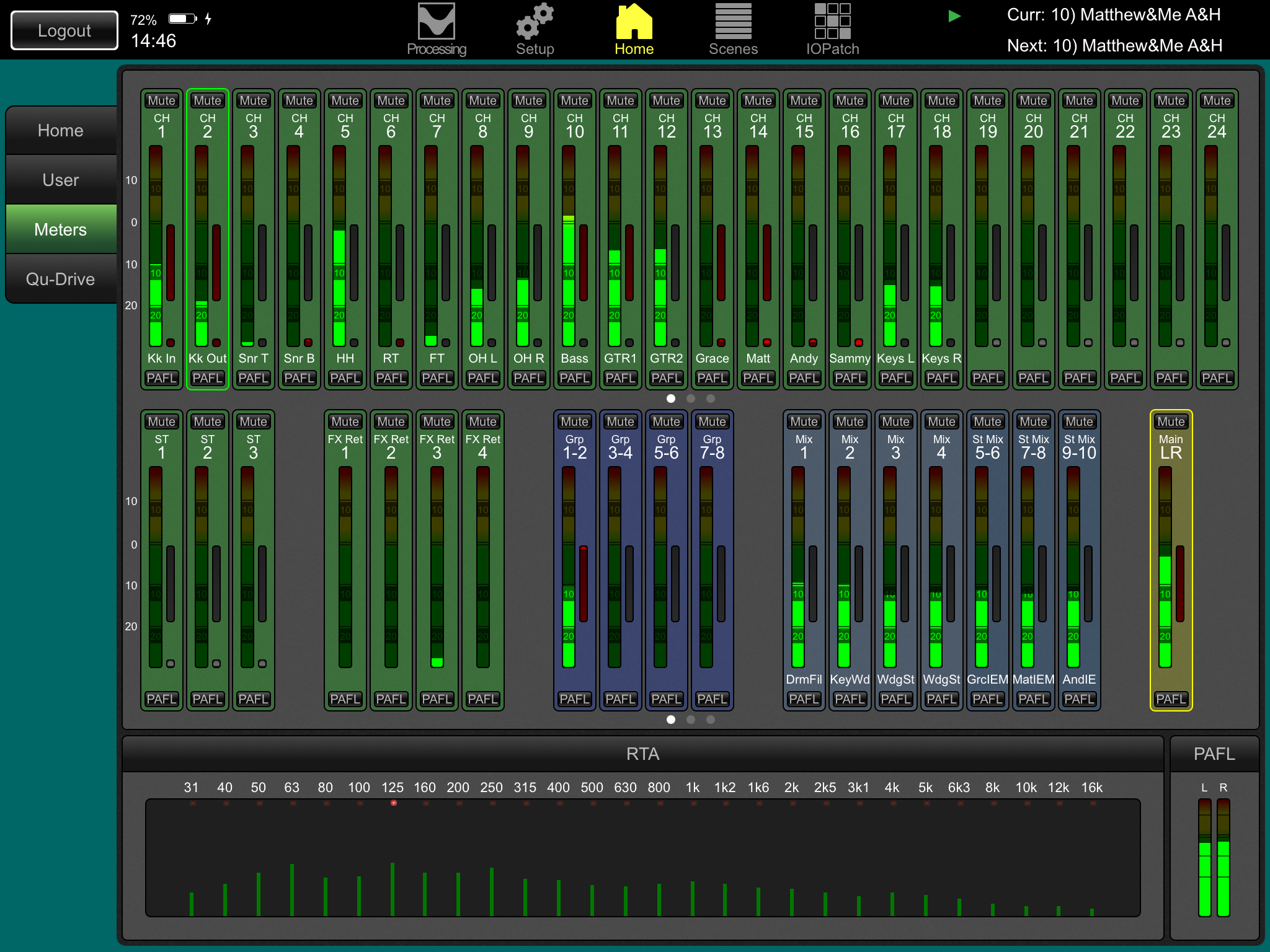

实时频谱分析(RTA) – 内置实时分析仪,显示当前选中 PAFL 信号的频率响应,帮助发现房间问题频率或监听扬声器反馈。
网络重置
通过调音台网络插口上方的凹陷开关可执行两种重置功能。
调音台开机时,使用细尖物按住前面板网络重置键。
重置指示灯将持续 绿色 点亮,数秒后持续 红色 闪烁,提示重置进行中。随后指示灯快速 绿色 闪烁,确认地址已重置为 DHCP。
系统硬重置 – 清除全部
若需完全重置 Qu 调音台设置和记忆,可执行开机硬重置。适用于交付客户前清理系统,或怀疑系统异常时。
若需开场或调音前重置混音参数(归零),可使用场景或“重置混音设置”功能。
ⓘ 硬重置将所有当前设置恢复出厂默认,清除所有场景、用户库、用户权限和密码。
首先确认所有功放和有源扬声器已关闭。
执行硬重置 – 调音台关闭时,使用细尖物按住前面板网络/出厂重置键,插入电源线。调音台通电后,前面板 蓝色 电源指示灯亮起。重置指示灯持续 红色 点亮,数秒后缓慢 红色 闪烁,提示重置进行中。
指示灯随后快速 绿色 闪烁,确认系统硬重置完成。
固件更新流程
可通过插入 Qu-Drive 端口的 USB 设备,在未连接 iPad 的情况下更新调音台固件。
使用容量 2GB 或更大的 USB 设备。USB 设备必须采用 FAT32 文件系统,分配单元大小为 32kB。
注意:格式化将删除 USB 设备上所有数据。
更多信息请参阅 Qu 知识库中的“理解 Qu-Drive 和 USB”文章,网址为 www.allen-heath.com/support。
-
下载固件。
访问 www.allen-heath.com/downloads 获取最新版 Qu-SB 固件。
固件文件为 .zip 压缩包,文件名包含型号和固件版本号,例如 QuSBUpdtV1_90_xxxx.zip。
请务必阅读软件下载页面的发行说明。
保存文件至计算机。
-
从 USB 设备中删除之前的 Qu 固件文件。
重要:调音台会尝试加载 USB 设备中发现的第一个固件文件,需确保只保留最新版本。
固件文件位于 USB 设备根目录,扩展名为 .QUU。
- 解压 .zip 文件,将 .QUU 文件放置于 USB 设备根目录。
- 将 USB 设备插入 Qu-Drive 端口。
-
使用细尖物按住固件更新按钮,启动固件更新流程。
更新过程中,固件更新指示灯将进行文件检查,表现如下:
- 闪烁 绿色,确认 USB 设备上的文件比当前固件版本更新。
- 闪烁 红色,文件版本低于当前固件。
- 持续 红色 点亮,表示 USB 设备有问题或文件无效。
在 3 秒内松开固件更新按钮可取消更新流程。
3 秒后,固件更新指示灯缓慢闪烁 红色。
更新开始,您可松开固件更新按钮。
指示灯闪烁 绿色,确认更新完成。
ⓘ 重要!更新完成前请勿断开电源或拔出 USB 设备。
更新完成后,调音台将自动重启。
黄色 Qu-Drive USB 活动指示灯闪烁,表示设备已挂载。
固件更新流程和系统重启完成。
验证更新成功,按住固件更新按钮。
指示灯持续 绿色 点亮,表明安装固件与 USB 设备文件匹配。
请在 3 秒内松开固件更新按钮,避免再次启动更新流程!更多 Qu 硬件及操作功能详情,请参阅 Qu 调音台参考指南。
