重要提示 - 使用前请阅读
安全说明
在开始使用前,请阅读随设备附带的印刷页上的重要安全说明。为了您本人以及操作员、技术人员和表演者的安全,请遵守所有说明并注意印刷页和设备面板上的所有警告。
系统操作固件
本产品的功能由运行其上的固件(操作软件)决定。随着新功能的添加和改进,固件会定期更新。
ⓘ 请访问www.allen-heath.com查看该产品或主机系统的最新固件版本。
软件许可协议
使用本Allen & Heath产品及其内的软件,即表示您同意遵守相关的最终用户许可协议(EULA),副本可在www.allen-heath.com/legal查阅。安装、复制或使用软件即表示您同意遵守EULA的条款。
更多信息
请访问Allen & Heath官方网站获取更多信息、知识库和技术支持。有关设置和混音功能的更多信息,请参考可从www.allen-heath.com下载的固件参考指南。
您还可以加入我们的Allen & Heath数字社区,与其他用户分享知识和信息。
一般注意事项
- 保护设备,避免液体或灰尘污染造成损坏。
- 如果设备曾存放于零度以下温度,请在现场使用前给予时间使其达到正常工作温度。推荐工作温度为0至40摄氏度。
- 避免在极端高温和直射阳光下使用设备。确保通风槽和风扇不被阻塞,设备周围有足够的空气流通。
- 使用软刷和干燥无绒布清洁设备。禁止使用化学品、研磨剂或溶剂。禁止在推子上使用润滑剂或接触清洁剂。
- 建议仅由授权的Allen & Heath代理商进行维护。您当地经销商的联系方式可在Allen & Heath官网查询。未经授权人员的维护、修理或改装造成的损坏,Allen & Heath不承担责任。
注册您的产品
请访问www.allen-heath.com/register在线注册您的产品。
保修
本产品享有限制性制造商保修,具体条款请参阅www.allen-heath.com/legal。
包装内容
- ME-500 个人监听混音器
- ME混音器用直流电源
- 安全说明书
配件
麦克风支架侧面安装支架
混音器内置3/8英寸螺纹,可安装在麦克风支架顶部。另有支架可选,用于安装在麦克风支架侧面。
订购代码 AB8999
耳机挂钩
一个挂钩,可压入混音器底部,用于挂放耳机或耳塞,适合安装在麦克风支架上时使用。
订购代码 AB8705
线缆
请使用Cat5e或更高等级的STP线缆,每条连接线最大长度为100米。
Allen & Heath提供多款适用于ACE、dSNAKE、ME、DX、GX和gigACE连接的Cat5e和Cat6线缆:
| 零件编号 | 描述 |
| AH9997 | 带Neutrik EtherCon锁定连接器的2米CAT5e线缆 |
| AH10887 | 带Neutrik EtherCon锁定连接器的100米卷装CAT6线缆 |
| AH10886 | 带Neutrik EtherCon锁定连接器的80米卷装CAT6线缆 |
| AH10885 | 带Neutrik EtherCon锁定连接器的50米卷装CAT6线缆 |
| AH10884 | 带Neutrik EtherCon锁定连接器的20米卷装CAT6线缆 |
欲了解更多信息,请联系您当地的A&H经销商。
介绍
欢迎使用ME个人混音系统,这是一个灵活且易于操作的解决方案,适用于个人音乐家、表演者和主持人,无论是在舞台、礼拜场所、排练室、录音棚、会议还是现场活动中,都能控制自己的监听声音。
ME-500是一款独立数字个人混音器,通过一根Cat5线缆从混音台接收最多16个单声道或立体声信号,并混合输出至耳机、入耳监听或本地扬声器。
ME是一个48kHz系统,兼容Allen & Heath数字混音台。通过添加配备合适输入卡的ME-U集线器,也可与48kHz的第三方设备配合使用。
ME-500是该系列的标准型号,系列中还包括功能更丰富的ME-1高级型号。系统中可连接任意数量的ME混音器。
ME混音器配备通用电压的主电源适配器。您也可以通过连接到标准PoE(以太网供电)交换机或10口Allen & Heath ME-U PoE集线器的Cat5输入线缆为混音器供电。
|
专为应用设计
|
系统配置
|
|
音乐人易于操作
|
便捷连接
|
前面板
-
Shift键 – 按住并按下:
+主控 = 输出限制器
+旋钮 = 同时调整所有音量
+调用 = 存储预设
+独奏 = 切换亮度
+静音 = 进入/退出待机
+键16 = 固件版本
-
显示屏 – 显示所选通道的音量和声像设置,输出EQ和限制器设置,USB状态及信号指示。
Shift+独奏切换屏幕亮暗。
-
主音量旋钮 – 调节整体混音音量。
主控键 – 按下进入输出EQ调整。旋转旋钮可提升或削减频率。按下旋钮切换低音和高音。
Shift+主控调整限制器阈值。
-
旋钮 – 旋转调整音量。按下并旋转调整声像。
按住Shift并旋转旋钮同时调整所有音量。
旋钮还用于调整输出EQ和限制器。
-
选择键 – 按下16个键中的一个调整音量、声像、静音或独奏通道。通道静音时按键快速闪烁。
也用于预设存储和调用或清除混音。
Shift+键16查看固件版本并通过USB更新。
-
独奏键 – 按下进入独奏模式,仅听选中通道。按住实现临时独奏。独奏激活时按键闪烁。
Shift+独奏切换显示亮度。
静音键 – 按下静音选中通道。静音时按键红灯亮起。按键闪烁显示静音通道。
Shift+静音进入或退出待机模式。
-
预设调用键 – 按住并按选择键调用预设:
键1-8 = 用户预设
键9 = 清除混音设置
键10 = USB预设
预设存储模式 – 按住Shift+调用并按选择键存储当前音量、声像和静音设置:
键1-8 = 存储至用户预设
键10 = 存储至USB
后面板
-
耳机接口 – 3.5mm迷你插孔和¼” TRS立体声插孔,可连接一副或两副耳机或耳塞,或连接无线入耳发射器等立体声线路设备。
尖端=左声道,环=右声道。
-
单声道输出 – 平衡TRS插孔,可连接功放音箱或鼓凳等单声道线路设备。
输出为左右混音的单声道总和。
尖端=热端,环=冷端。
-
USB端口 – 用于ME-500混音器之间的数据传输或备份设置至电脑。
预设以名为PRESET.ME5的文件形式存储在USB设备的ME500PST文件夹中。
也用于更新ME-500的操作固件。
-
直流电源输入 – 外部电源适配器输入。连接随ME混音器附带的电源适配器的直流电缆。
ⓘ 仅使用电源型号:ENG Electric 6A-161WP12(A&H零件号AM10314)。
或者,当连接到PoE交换机或ME-U集线器时,可通过Link In Cat5线缆供电。
-
Link In – 带锁定功能的EtherCON连接器,用于连接来自信号源的Cat5线缆。
连接兼容的ME Allen & Heath控制台时,可接收最多32个音频通道及立体声链接信息;连接Aviom® A-Net 16时接收16个通道。
当连接到PoE交换机或ME-U集线器时,混音器可通过此Cat5链接供电。
-
Link Out – 带锁定功能的EtherCON连接器,用于连接Cat5线缆,将音频传输至下一个ME混音器,实现菊链连接。
Link Out不传输PoE电源。菊链连接的混音器使用各自的外部电源适配器供电。
监控链接 – Allen & Heath专有的基于以太网的Cat5连接,传输40个48kHz数字音频通道及立体声链接数据,从源控制台到ME个人监听混音器。
ME-1使用CH1-40。通道可按任意顺序分配到各键,并可在ME-1上配置为单声道、立体声或分组操作。
ME-500使用CH1-32,具体取决于源控制台立体声链接的通道数。通道自动分配给16个按键,从CH1开始。立体声链接对分配给单个按键。
安装ME-500
安装设备
桌面安装 – 防滑脚垫
ⓘ 请勿放置于高温设备附近。
支架顶部安装 – 3/8英寸螺纹
ⓘ 确保麦克风支架稳固。
插入耳机挂钩(可选)
支架侧面安装 – 支架选件
底座或面板安装 – 6B螺丝孔
Cat5线缆
|
输出: 连接至下一个ME混音器(若采用菊链连接) |
输入: 来自控制台或集线器 |
请使用巡演级STP(屏蔽双绞线)CAT5e或更高等级线缆。绞线芯线在弯折或反复卷绕时不易损坏。
ME-500配备锁定型Neutrik EtherCON插座以保护连接。推荐使用带锁定EtherCON插头的线缆。
每条线缆最大长度=100米(330英尺)。
以太网PoE交换机
使用标准市售以太网PoE交换机或10口Allen & Heath ME-U集线器,实现音频和电源并联连接多个ME混音器。
使用支持100 Mbit/s(快速以太网)的二层非管理型交换机。
ⓘ 三层或四层协议可能导致音频点击或中断。
ⓘ Aviom® A-Net 16不兼容标准以太网交换机。
PoE(以太网供电)– 支持802.3af(源端15.4W)或802.at(源端25.5W)两种标准。请确保总功率足够为所有连接的ME混音器供电(每台混音器预留15W)。
连接音频
|
立体声耳机 – 两个输出接口允许连接带大(1/4英寸)或小(3.5mm)立体声插头的耳机或耳塞。推荐阻抗在16Ω至600Ω之间的耳机。阻抗较低的耳机音量通常较大。 您可以使用任一接口或同时使用两个接口,例如为两位音乐人提供相同混音。 立体声线路设备 – 可用立体声输出连接录音设备或无线入耳发射器等线路电平设备。 最大线路输出电平= +21dBu。 ME-500在同一TRS(三极立体声)输出插孔上同时输出左声道和右声道信号。大、小输出接口上均复制此立体声信号。 使用立体声Y型线缆连接分别带有左右输入的设备。 输出为非平衡信号。连接至平衡设备时,请在目标插头内将输入冷端(-)信号接地。 |
|
| 单声道输出 – 输出可连接平衡或非平衡线路电平设备,如有源音箱。 |
⚠ 使用音箱时请注意避免过大音量产生啸叫。请从最低主音量开始,逐渐调高。
使用ME-500
|
|
开启混音器
开启混音器 - 将外部电源适配器插入直流输入接口,或通过连接PoE交换机或ME-U集线器至Link In接口使用PoE供电。蓝色电源指示灯亮起。ME-500将恢复上次设置并无通道被选中。
ⓘ 当混音器采用菊链连接时,Link Out接口不支持PoE供电。
关闭混音器 - 拔掉直流电缆或PoE供电时拔掉Link In线缆。
ⓘ 断电将关闭通过Link Out接口菊链连接的其他混音器音频。
屏幕亮度调节
按Shift+独奏切换屏幕和按键灯光的明暗。
待机模式
离开混音器时使用待机模式。此模式锁定控制并静音音频。按Shift+静音进入待机,再次按下退出待机。
通道映射到按键
源补丁 - 使用源控制台输出补丁页面,将音频和立体声链接信息发送至ME混音器。详情请参阅控制台用户指南。
您可以将任意组合的输入通道、组和混音输出补丁至40个ME监听通道。ME-500根据立体声链接数最多使用32个通道。
输入通道来源 - 建议从输入通道的直通输出补丁,设为后EQ、后静音、前推子。这样监听发送将受控台通道EQ和静音影响,但不受FOH混音推子影响。
立体声链接 – 可在源控制台输出补丁页面将奇偶通道配对链接为立体声操作。
ME按键分配 – 16个选择键自动分配接收的ME监听通道,从CH1开始。奇偶链接通道分配到单个按键。
ⓘ 若在ME混音器开启时更改立体声链接,按键将重新从CH1开始上下重新分配。
用户标签 - 设置监听补丁和立体声链接后,可在提供的空间内标注16个按键。

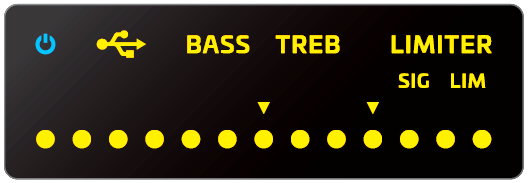

显示屏
显示旋钮当前控制的参数——音量、声像、低音、高音、限制器阈值。
SIG指示音频信号活动:
绿色 = -40dB信号存在
橙色 = +3dB正常电平
红色 = 峰值,距离削波前3dB
LIM指示限制器激活。
USB指示识别到USB设备。
调整主音量
旋转调整输出音量。开始时主音量调至最小。调整各声源至最佳表计读数后,旋转旋钮至舒适的监听音量。典型设置约为中间位置。
通道操作
按选择键操作通道:
音量 – 旋转旋钮。条形图显示从关闭到+10dB增益。指针指示0dB音量,通常为混音中的主声源设置。
声像 – 按下并旋转旋钮调整左右声道平衡。指针指示中间位置。
静音 – 按静音键切换通道开/关(静音)。选择键闪烁显示静音通道。
独奏 – 按独奏键仅听选中通道。激活时按键闪烁。按住超过1秒为临时独奏。
主控操作
按主控键操作输出:
静音 – 按静音键切换混音输出开/关。
低音 – 旋转旋钮提升或削减低频(BASS),幅度可达15dB。
高音 – 按旋钮切换低音和高音。提升或削减高频(TREB),幅度可达15dB。
设置输出限制器
限制器通过防止输出音量超过用户设定的最大值,保护听力安全。
按Shift+主控进入限制器设置:
阈值 – 将输出音量调至所需最大音量,旋转旋钮直到LIM指示开始闪烁。
⚠ 为避免听力损伤,请勿长时间高音量操作。
整体音量修剪
按住Shift并旋转旋钮,同时调整所有通道音量增减。
当SIG闪红表示信号过强时,使用“修剪全部”降低混音;当表计读数较低时提升混音;或关闭所有音量。
ⓘ 当最高声源达到最大或最低声源达到最小时,混音平衡会发生变化。若需保持声源间相对平衡,请谨慎使用“修剪全部”进行微小调整。
ME-500 预设
ME-500可存储和调用最多8个预设。预设包含所有通道的音量、声像和静音状态。主控EQ和限制器设置不包含在内。
使用键1-8存储混音预设。键9快速清除所有混音设置。
USB预设传输
可通过USB设备在ME-500混音器间传输或备份设置,包括所有通道的音量、声像和静音状态。
使用键10将设置存储至USB。
| 若识别到有效设备,USB图标常亮。若设备存在问题,图标闪烁。 |
设置以名为PRESET.ME5的文件形式存储在USB设备的ME500PST文件夹中。
ⓘ ME-500与ME-1预设不兼容。
ⓘ 预设文件不可重命名。请勿更改USB文件名。
调用预设
按住调用键,选择键显示预设状态:
关闭 – 预设不可用
开启 – 上次调用的预设
短闪 – 可调用的预设
按住调用键的同时按选择键调用其预设。当前设置将被预设内容覆盖。
使用键1-8调用混音器预设。
使用键10调用USB预设。
存储预设
按住Shift+调用键,选择键显示预设状态:
关闭 – 预设不可用
开启 – 上次存储的预设
短闪 – 可存储的预设
按住Shift+调用键的同时按选择键,将当前设置存储至对应预设。
使用键1-8存储至混音器预设。
使用键10存储至USB。
清除所有混音设置
按住调用键并按键9,立即清除所有通道音量、声像、静音和独奏设置。主控EQ、限制器和存储的预设不受影响。
硬复位
硬复位将混音器恢复出厂默认,清除所有混音和主控设置及所有存储的预设。
执行硬复位步骤:
关闭混音器电源。
按住Shift+调用+主控键,开机。5秒后松开按键。
固件版本
ME-500固件版本编号示例
例如版本号 1.23,其中:
- 1 = 主版本号
- 2 = 次版本号
- 3 = 维护版本号
查看当前混音器版本时,请确保未插入USB设备:
查看USB设备版本时,请先插入设备。
按住Shift + 按键16查看屏幕上的主版本号:
继续按住Shift再按键16查看次版本号。
再次按下查看维护版本号。
| 若识别到有效设备,USB图标常亮。若设备存在问题,图标闪烁。 |
右侧点表示主版本、次版本或维护版本,左侧点显示其数字。
|
固件更新
请访问Allen & Heath官网检查最新固件版本。可下载并通过USB密钥传输至ME混音器。
开始更新时,按住Shift+键16,同时按下并释放旋钮。
更多信息请参阅官网上的发行说明和操作指南。
