GPIO é uma interface I/O de uso geral para integração de controle de um sistema AHM, Avantis ou dLive e hardware de terceiros. Ele oferece 8 entradas optoacopladas e 8 saídas de relé em conectores Phoenix, além de duas saídas de +10V DC.

Até 8 módulos GPIO podem ser conectados a um sistema AHM, Avantis ou dLive via cabo Cat, diretamente ou através de um switch de rede. As funções GPIO são programadas usando o software AHM System Manager, o software dLive Surface / Director ou o software mixer / Director do Avantis e podem ser configuradas para diversas aplicações de instalação e transmissão, incluindo EVAC (alarme / mudo do sistema), transmissão (luzes no ar, lógica de início de fader) e automação teatral (cortinas, luzes).

ⓘ GPIO requer firmware dLive V1.6 ou superior.

Layout e conexões

1. Entrada DC - A unidade pode ser alimentada pelo adaptador AC/DC fornecido ou alternativamente via cabo Cat5 quando conectada a uma fonte PoE.

   ⓘ Use apenas a fonte de alimentação fornecida com o produto (ENG Electric 6A-161WP12, código de peça A&H AM10314). O uso de uma fonte de alimentação diferente pode causar riscos elétricos ou de incêndio.

2. Reset de Rede - Restaura as configurações de rede para o endereço IP padrão 192.168.1.75 com máscara de sub-rede 255.255.255.0. Mantenha pressionado o botão embutido enquanto liga a unidade para resetar.
3. Conector de rede - Compatível com PoE IEEE 802.3af-2003.
4. LEDs de status – Iluminam para confirmar energia, conexão física (Lnk) e atividade de rede (Act).
5. Entradas – 8 entradas optoacopladas, com comutação para terra.

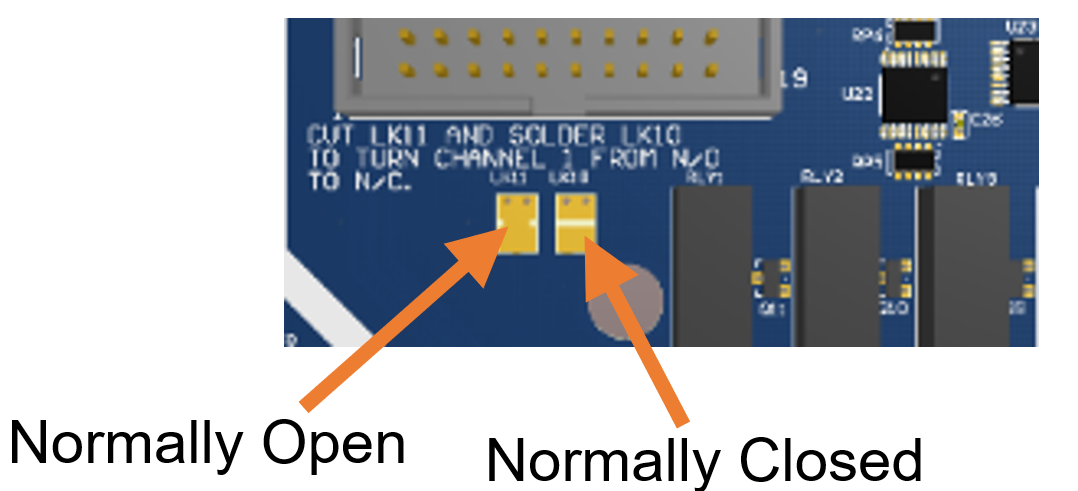

6. Saídas – 8 saídas de relé e 2 saídas de 10V DC. Todas as saídas de relé são normalmente abertas por padrão. A saída 1 pode ser configurada para ser normalmente fechada conforme indicado aqui:

Instalação

O GPIO pode ser usado de forma independente ou até duas unidades podem ser instaladas em um espaço de rack 1U usando nosso kit opcional de orelhas para rack FULLU-RK19, que pode ser adquirido com seu revendedor A&H.

São necessários cabos STP Cat5 ou superiores, com comprimento máximo de cabo de 100m por conexão.

ⓘ O GPIO e sua conexão de rede são para uso interno apenas.
