IMPORTANTE - Leia antes de começar

Instruções de segurança

Antes de começar, leia as Instruções Importantes de Segurança impressas na folha fornecida com o equipamento. Para sua própria segurança e a do operador, equipe técnica e artistas, siga todas as instruções e atente para todos os avisos impressos na folha e nos painéis do equipamento.

Firmware do sistema operacional

A função do Controlador Remoto IP é determinada pelo firmware (software operacional) que o sistema de mixagem executa. O firmware é atualizado regularmente conforme novos recursos são adicionados e melhorias são feitas.

ⓘ Verifique em www.allen-heath.com a versão mais recente do firmware do mixer ou AHM. O AHM requer firmware V1.52 ou superior para funcionar com o IP4.

Contrato de licença de software

Ao usar este produto Allen & Heath e o software nele contido, você concorda em estar vinculado aos termos do Contrato de Licença de Usuário Final (EULA) relevante, uma cópia do qual pode ser encontrada em www.allen-heath.com/legal. Você concorda em estar vinculado pelos termos do EULA ao instalar, copiar ou usar o software.

Mais informações

Consulte o site da Allen & Heath para obter mais informações, base de conhecimento e suporte técnico. Para mais informações sobre configuração do mixer ou processador AHM e funções de mixagem, consulte os respectivos guias disponíveis para download em www.allen-heath.com.

ⓘ Verifique a versão mais recente deste Guia de Início Rápido.

Você também pode participar da nossa Comunidade Digital Allen & Heath para compartilhar conhecimento e informações com outros usuários.

Precauções gerais

• Este produto deve ser instalado por um instalador profissional ou engenheiro qualificado.
• Proteja o equipamento contra danos causados por líquidos ou contaminação por poeira.
• Limpe o equipamento com uma escova macia e pano seco sem fiapos. Não use produtos químicos, abrasivos ou solventes.
• Recomenda-se que o serviço seja realizado apenas por um agente autorizado da Allen & Heath. Os detalhes de contato do seu distribuidor local podem ser encontrados no site da Allen & Heath. A Allen & Heath não se responsabiliza por danos causados por manutenção, reparo ou modificação por pessoal não autorizado.

Registre seu produto

Registre seu produto online em www.allen-heath.com/register.

Itens embalados

Verifique se você recebeu o seguinte:

• IP4 Controlador Remoto
• Cartão de Código QR
• Folha de Segurança

Introdução

O IP4 faz parte da Série IP da Allen & Heath de controladores remotos. Ele se conecta ao sistema AHM via conexões padrão de rede TCP/IP e, portanto, pode ser conectado em rede com outros controladores, computadores e dispositivos de terceiros usando infraestrutura Ethernet padrão. É alimentado via Ethernet (PoE).

Os controles e funções do IP4 são programados usando o software AHM System Manager e podem atender a várias aplicações, incluindo:

• Seleção de fonte, por exemplo, para música de fundo.
• Scene / Seleção de Preset, por exemplo, para recordar diferentes configurações de sala.
• Controle externo/IP.
• Aumento/Diminuição de nível.
• Controle de mudo.

Montagem do Controlador Remoto

IP4 /US

Este modelo se encaixa em caixas elétricas padrão de uma gangue nos EUA (padrão NEMA WD-6) com profundidade mínima de 25mm. Aceita placas frontais Leviton Decora e compatíveis. Consulte as instruções da placa frontal e/ou da caixa de parede para especificação dos parafusos e montagem.

IP4 /EU

Este modelo se encaixa em caixas de parede padrão do Reino Unido (BS 4662) e caixas de parede europeias (DIN 49073) com profundidade mínima de 30mm e placas Honeywell / MK Elements ou compatíveis. Consulte as instruções da placa frontal e/ou da caixa de parede para especificação dos parafusos e montagem.

Painel Frontal

1. Botões Iluminados – Funções disponíveis incluem Aumento/Diminuição de Nível, Mudo, Source Selector, Controle Externo & IP, Seleção de Scene / Preset, Controle de Sala.

Conexão e configuração

O IP4 oferece uma porta de rede Fast Ethernet compatível com PoE para conexão ao sistema de mixagem.

ⓘ O comprimento máximo do cabo é de 100m. Use cabos STP (par trançado blindado) CAT5 ou superiores.

Conexão do sistema

Conecte o IP4 e a porta de rede do AHM ao mesmo switch de rede PoE usando um cabo CAT5 com até 100m de comprimento.

Ao ligar, os LEDs dos botões do IP4 exibirão qualquer função atribuída que tenha sido configurada para a unidade após alguns segundos.

ⓘ Se o firmware em um Controlador Remoto IP conectado não for a mesma versão que o do sistema de mixagem, o mixer ou processador host atualizará automaticamente o firmware IP ao ligar.

ⓘ Qualquer um dos dois padrões PoE 802.3af (15,4W na fonte) ou 802.3at (25,5W na fonte) é adequado. Verifique se a potência total é suficiente para fornecer todos os Controladores Remotos IP que deseja conectar (considere 5W por unidade IP4).

Configurar o Nome da unidade e o Endereço IP

Ao conectar múltiplos Controladores Remotos IP à mesma rede, certifique-se de que cada unidade esteja configurada com um Nome e Endereço IP exclusivos previamente. Alternativamente, você pode habilitar DHCP nos Controladores Remotos, desde que um Servidor DHCP esteja presente na rede e o intervalo DHCP seja compatível com o Endereço IP do sistema de mixagem.

As configurações padrão de fábrica são as seguintes:

Existem duas maneiras de editar essas configurações:

Acesso via navegador – Conecte o IP4 e um computador PC ou Mac ao mesmo switch de rede PoE. Configure seu computador com um Endereço IP estático compatível, por exemplo, 192.168.1.100 com Máscara 255.255.255.0. Abra um navegador web e digite o Endereço IP padrão do IP4 192.168.1.76 na barra de URL. Isso dará acesso às configurações de rede. Repita a operação para cada unidade IP4 no sistema.

ⓘ O acesso via navegador é desativado se a configuração HTTP estiver desligada no AHM System Manager.

Software do sistema – Conecte o IP4 e a porta de rede do AHM ao mesmo switch de rede PoE. Use o software System Manager para editar as configurações de rede do IP4. Após aplicar, repita a operação para cada unidade IP4 no sistema.

ⓘ Consulte o guia do AHM disponível para download em www.allen-heath.com para mais informações.

Redefinir configurações de rede

EUA	Reino Unido/UE

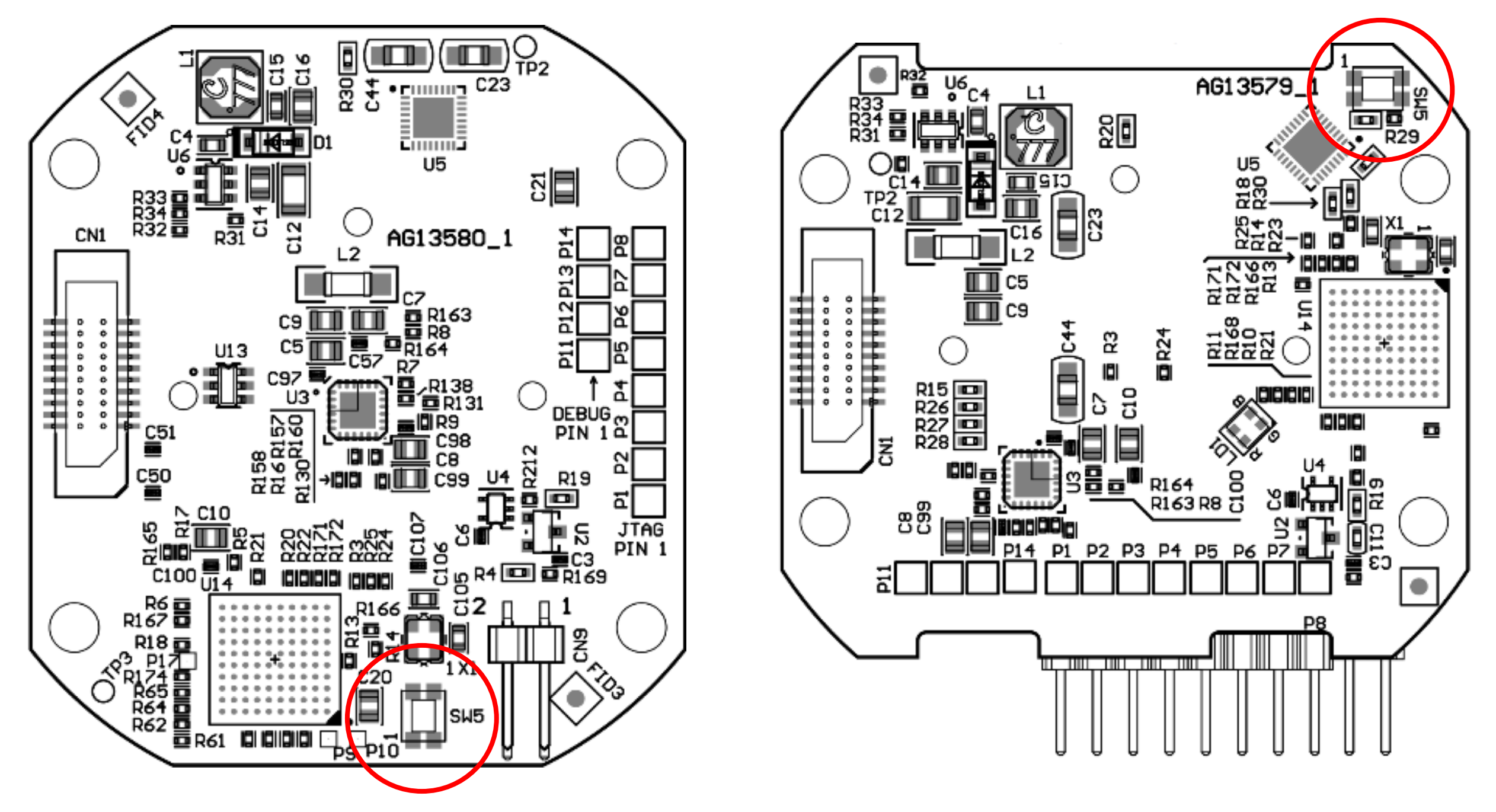

O interruptor 5 na placa principal PCB permite redefinir as configurações de rede para os padrões de fábrica. Para redefinir, pressione o interruptor por 10 segundos enquanto aplica energia à unidade.

Programação do Controlador Remoto

Use o software AHM System Manager para configurar o controlador conforme apropriado.

As funções e atribuições do IP4 são armazenadas nos Presets do AHM. Elas não são armazenadas localmente no Controlador Remoto.

ⓘ Consulte o guia do AHM disponível para download em www.allen-heath.com para mais informações.
