Guida introduttiva GPIO

Print to PDF
  • Aggiornato

GPIO è un'interfaccia I/O generica per l'integrazione di controllo di un sistema AHM, Avantis o dLive e hardware di terze parti. Offre 8 ingressi opto-accoppiati e 8 uscite relay su connettori Phoenix, oltre a due uscite +10V DC.

Fino a 8 moduli GPIO possono essere collegati a un sistema AHM, Avantis o dLive tramite cavo Cat, direttamente o tramite uno switch di rete. Le funzioni GPIO sono programmate utilizzando il software AHM System Manager, il software dLive Surface / Director o il software mixer / Director di Avantis e possono essere configurate per diverse applicazioni di installazione e trasmissione, inclusi EVAC (allarme / silenziamento sistema), trasmissione (luci on air, logica fader start) e automazione teatrale (tende, luci).

ⓘ GPIO richiede firmware dLive versione V1.6 o superiore.

Layout e connessioni

  1. Ingresso DC - L'unità può essere alimentata tramite l'adattatore AC/DC fornito oppure tramite cavo Cat5 quando collegata a una fonte PoE.

    ⓘ Utilizzare solo l'alimentatore fornito con il prodotto (ENG Electric 6A-161WP12, codice parte A&H AM10314). L'uso di un alimentatore diverso può causare rischi elettrici o di incendio.

  2. Reset rete - Ripristina le impostazioni di rete all'indirizzo IP predefinito 192.168.1.75 con subnet 255.255.255.0. Tenere premuto l'interruttore incassato durante l'accensione dell'unità per resettare.
  3. Presa di rete - Conforme a PoE IEEE 802.3af-2003.
  4. LED di stato – Si accendono per confermare alimentazione, connessione fisica (Lnk) e attività di rete (Act).
  5. Ingressi – 8 ingressi opto-accoppiati, commutazione a massa.

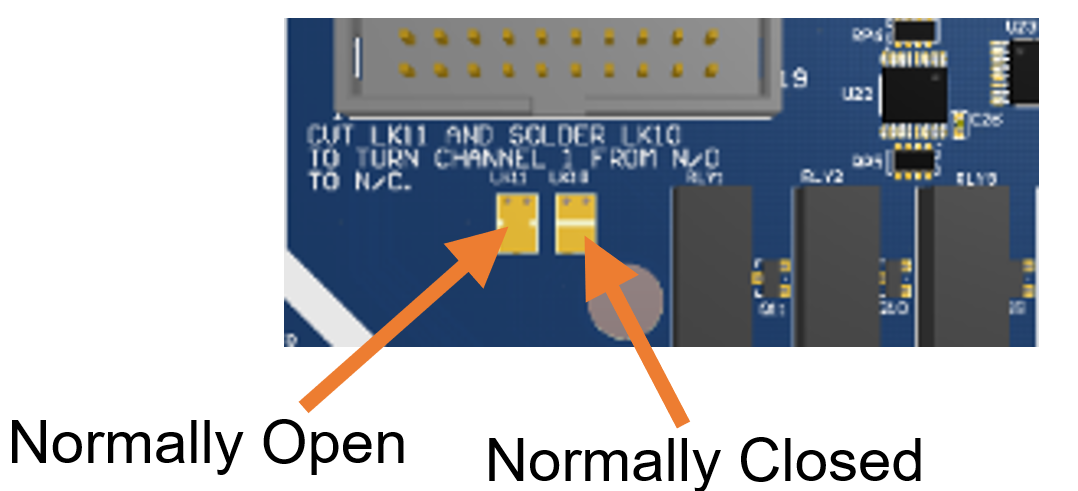

  6. Uscite – 8 uscite relay e 2 uscite 10V DC. Tutte le uscite relay sono normalmente aperte per impostazione predefinita. L'uscita 1 può essere configurata come normalmente chiusa come indicato qui:



Taglia il collegamento di saldatura LK11 sulla scheda interna.

Saldare il collegamento LK10.



Installazione

GPIO può essere utilizzato in modo indipendente o fino a due unità possono essere installate in uno spazio rack 1U utilizzando il nostro kit opzionale di staffe per rack FULLU-RK19 che può essere ordinato dal vostro rivenditore A&H.

Sono richiesti cavi STP Cat5 o superiori, con una lunghezza massima del cavo di 100m per connessione.

ⓘ Il GPIO e la sua connessione di rete sono destinati esclusivamente all'uso interno.
