IMPORTANTE - Leggere prima di iniziare

Istruzioni di sicurezza

Prima di iniziare, leggere le Importanti istruzioni di sicurezza stampate sul foglio fornito con l'apparecchiatura. Per la vostra sicurezza e quella dell'operatore, del personale tecnico e degli artisti, seguire tutte le istruzioni e prestare attenzione a tutti gli avvisi stampati sul foglio e sui pannelli dell'apparecchiatura.

Firmware operativo del sistema

La funzione del Controller remoto IP è determinata dal firmware (software operativo) che il sistema di missaggio esegue. Il firmware viene aggiornato regolarmente con l'aggiunta di nuove funzionalità e miglioramenti.

ⓘ Controllare su www.allen-heath.com la versione più recente del firmware del mixer o AHM. AHM richiede firmware V1.52 o superiore per funzionare con IP4.

Accordo di licenza software

Utilizzando questo prodotto Allen & Heath e il software in esso contenuto, accetti di essere vincolato dai termini del relativo Contratto di Licenza con l'Utente Finale (EULA), una copia del quale è disponibile su www.allen-heath.com/legal. Accetti di essere vincolato dai termini dell'EULA installando, copiando o utilizzando il software.

Ulteriori informazioni

Si prega di fare riferimento al sito web Allen & Heath per ulteriori informazioni, knowledgebase e supporto tecnico. Per maggiori informazioni sulla configurazione del mixer o del processore AHM e sulle funzioni di missaggio, consultare le rispettive guide disponibili per il download su www.allen-heath.com.

ⓘ Controllare la versione più recente di questa Guida introduttiva.

È inoltre possibile unirsi alla nostra Allen & Heath Digital Community per condividere conoscenze e informazioni con altri utenti.

Precauzioni generali

• Questo prodotto deve essere installato da un installatore professionista o da un tecnico qualificato.
• Proteggere l'apparecchiatura da danni causati da contaminazione liquida o polvere.
• Pulire l'apparecchiatura con un pennello morbido e un panno asciutto senza pelucchi. Non usare sostanze chimiche, abrasivi o solventi.
• Si raccomanda che la manutenzione sia eseguita solo da un agente autorizzato Allen & Heath. I dettagli di contatto per il distributore locale sono disponibili sul sito web Allen & Heath. Allen & Heath non si assume la responsabilità per danni causati da manutenzione, riparazione o modifica da parte di personale non autorizzato.

Registrare il prodotto

Registrare il prodotto online su www.allen-heath.com/register.

Articoli inclusi nella confezione

Verificare di aver ricevuto i seguenti articoli:

• IP4 Controller remoto
• Scheda QR Code
• Foglio di sicurezza

Introduzione

IP4 fa parte della serie IP di controller remoti Allen & Heath. Si interfaccia con il sistema AHM tramite connessioni di rete TCP/IP standard e può quindi essere collegato in rete con altri controller, computer e dispositivi di terze parti utilizzando l'infrastruttura Ethernet standard. È alimentato tramite Ethernet (PoE).

IP4 controlli e funzioni sono programmati utilizzando il software AHM System Manager e possono adattarsi a diverse applicazioni, tra cui:

• Selezione sorgente, ad esempio per musica di sottofondo.
• Scene / selezione preset, ad esempio per richiamare diverse configurazioni di stanza.
• Controllo esterno/IP.
• Aumento/diminuzione livello.
• Controllo mute.

Montaggio del Controller remoto

IP4 /US

Questo modello si adatta alle scatole elettriche standard US a singolo modulo (standard NEMA WD-6) con una profondità minima di 25 mm. Accetta placche frontali Leviton Decora e compatibili. Fare riferimento alle istruzioni della placca frontale e/o della scatola a muro per le specifiche delle viti e il montaggio.

IP4 /EU

Questo modello si adatta alle scatole a muro standard UK (BS 4662) e alle scatole a muro europee (DIN 49073) con una profondità minima di 30 mm e placche Honeywell / MK Elements o compatibili. Fare riferimento alle istruzioni della placca frontale e/o della scatola a muro per le specifiche delle viti e il montaggio.

Pannello frontale

1. Pulsanti illuminati – Le funzioni disponibili includono aumento/diminuzione livello, mute, Source Selector, controllo esterno e IP, selezione Scene / preset, controllo stanza.

Connessione e configurazione

IP4 fornisce una porta di rete Fast Ethernet conforme PoE per la connessione al sistema di missaggio.

ⓘ La lunghezza massima del cavo è di 100 m. Utilizzare cavi STP (twisted pair schermato) CAT5 o superiori.

Connessione al sistema

Collegare IP4 e la porta di rete AHM allo stesso switch di rete PoE utilizzando un cavo CAT5 lungo fino a 100 m.

All'accensione, i LED dei pulsanti di IP4 mostreranno qualsiasi funzione assegnata impostata per l'unità dopo alcuni secondi.

ⓘ Se il firmware in un Controller remoto IP collegato non è della stessa versione di quello nel sistema di missaggio, il mixer o processore host aggiornerà automaticamente il firmware IP all'accensione.

ⓘ Sono adatti entrambi i due standard PoE 802.3af (15,4W alla sorgente) o 802.3at (25,5W alla sorgente). Verificare che la potenza totale sia sufficiente per alimentare tutti i Controller remoti IP che si desidera collegare (considerare 5W per unità IP4).

Impostare il Nome unità e l'indirizzo IP

Quando si collegano più Controller remoti IP alla stessa rete, assicurarsi che ogni unità sia impostata con un Nome e un indirizzo IP univoci in anticipo. In alternativa, è possibile abilitare DHCP sui Controller remoti, a condizione che sia presente un server DHCP sulla rete e che l'intervallo DHCP sia compatibile con l'indirizzo IP del sistema di missaggio.

Le impostazioni di fabbrica predefinite sono le seguenti:

Ci sono due modi per modificare queste impostazioni:

Accesso via browser – Collegare IP4 e un computer PC o Mac allo stesso switch di rete PoE. Impostare il computer con un indirizzo IP statico compatibile, ad esempio 192.168.1.100 con subnet 255.255.255.0. Aprire un browser web e digitare l'indirizzo IP predefinito di IP4 192.168.1.76 nella barra URL. Questo darà accesso alle impostazioni di rete. Ripetere l'operazione per ogni unità IP4 nel sistema.

ⓘ L'accesso via browser è disabilitato se l'impostazione HTTP è disattivata in AHM System Manager.

Software di sistema – Collegare IP4 e la porta di rete AHM allo stesso switch di rete PoE. Usare il software System Manager per modificare le impostazioni di rete di IP4. Una volta applicate, ripetere l'operazione per ogni unità IP4 nel sistema.

ⓘ Fare riferimento alla guida AHM disponibile per il download su www.allen-heath.com per maggiori informazioni.

Ripristino delle impostazioni di rete

US	UK/EU

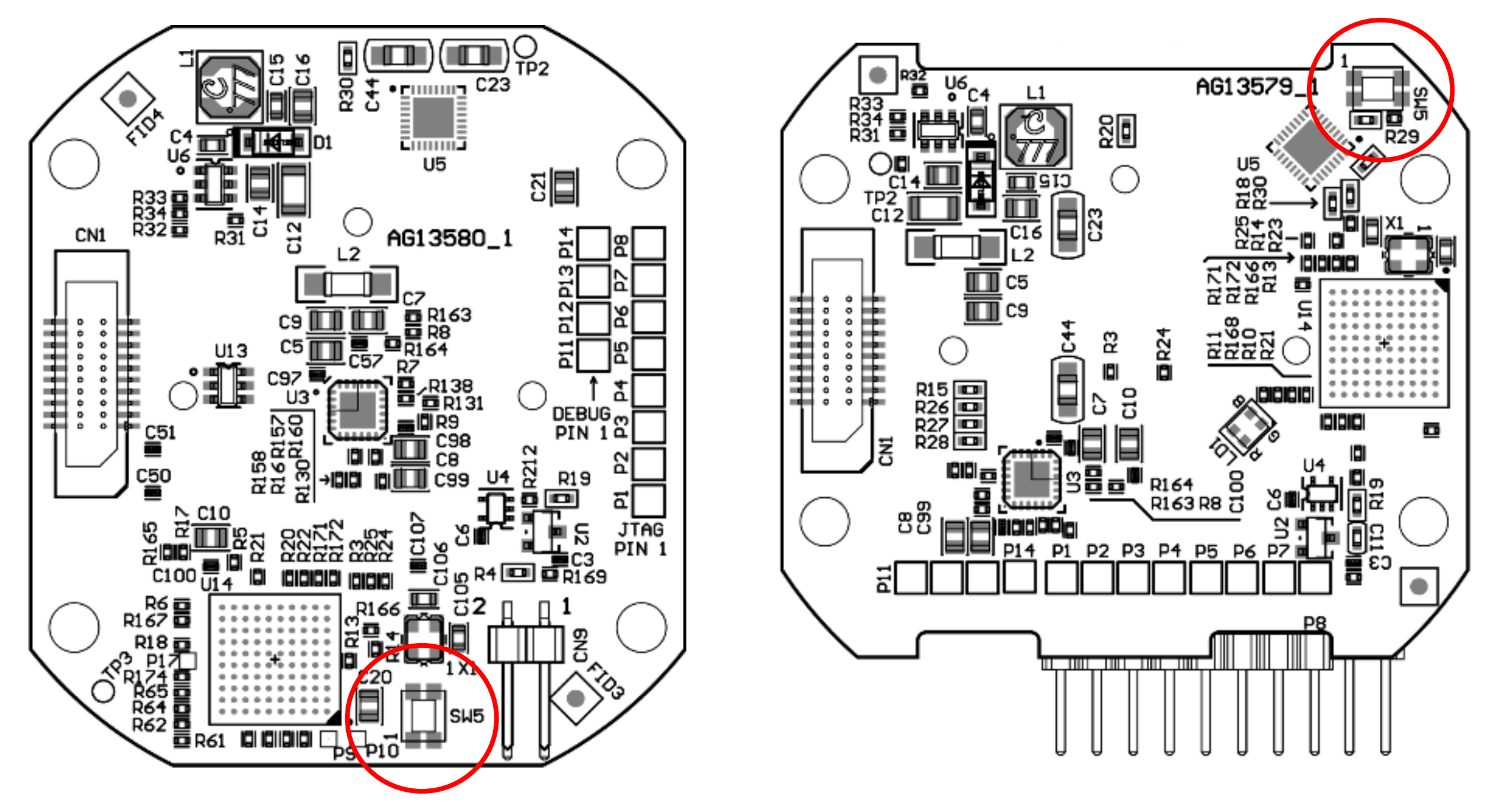

L'interruttore 5 sulla scheda PCB principale consente di ripristinare le impostazioni di rete ai valori di fabbrica. Per resettare, premere l'interruttore per 10 secondi mentre si alimenta l'unità.

Programmazione del Controller remoto

Usare il software AHM System Manager per configurare il controller come appropriato.

Le funzioni e le assegnazioni di IP4 sono memorizzate nei preset di AHM. Non sono memorizzate localmente sul Controller remoto.

ⓘ Fare riferimento alla guida AHM disponibile per il download su www.allen-heath.com per maggiori informazioni.
