GPIO es una interfaz de I/O de propósito general para la integración de control de un sistema AHM, Avantis o dLive y hardware de terceros. Ofrece 8 entradas optoacopladas y 8 salidas de relé en conectores Phoenix, además de dos salidas de +10V CC.

Se pueden conectar hasta 8 módulos GPIO a un sistema AHM, Avantis o dLive mediante cable Cat, directamente o a través de un conmutador de red. Las funciones GPIO se programan usando el software AHM System Manager, el software dLive Surface / Director o el software mezclador / Director de Avantis y pueden configurarse para diversas aplicaciones de instalación y emisión, incluyendo EVAC (alarma / silencio del sistema), emisión (luces en aire, lógica de inicio de fader) y automatización teatral (cortinas, luces).

ⓘ GPIO requiere firmware dLive versión V1.6 o superior.

Diseño y conexiones

1. Entrada DC - La unidad puede alimentarse con el adaptador AC/DC suministrado o alternativamente mediante cable Cat5 cuando está conectada a una fuente PoE.

   ⓘ Use únicamente la fuente de alimentación proporcionada con el producto (ENG Electric 6A-161WP12, código de pieza A&H AM10314). El uso de una fuente de alimentación diferente puede causar riesgos eléctricos o de incendio.

2. Restablecer red - Restablece la configuración de red a la dirección IP predeterminada 192.168.1.75 con máscara de subred 255.255.255.0. Mantenga presionado el interruptor empotrado mientras enciende la unidad para restablecerla.
3. Conector de red - Compatible con PoE IEEE 802.3af-2003.
4. LEDs de estado – Se iluminan para confirmar alimentación, conexión física (Lnk) y actividad de red (Act).
5. Entradas – 8 entradas optoacopladas, conmutando a tierra.

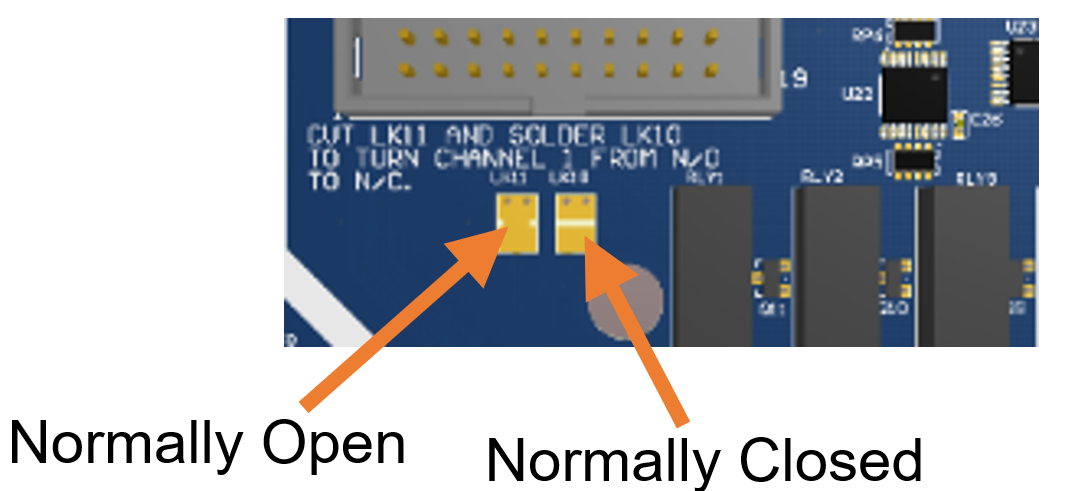

6. Salidas – 8 salidas de relé y 2 salidas de 10V CC. Todas las salidas de relé están normalmente abiertas por defecto. La salida 1 puede configurarse para estar normalmente cerrada como se indica aquí:

Instalación

GPIO puede usarse de forma independiente o se pueden instalar hasta dos unidades en un espacio de rack de 1U usando nuestro kit opcional de orejas para rack FULLU-RK19, que puede solicitarse a su distribuidor A&H.

Se requieren cables STP Cat5 o superiores, con una longitud máxima de cable de 100 m por conexión.

ⓘ El GPIO y su conexión de red son solo para uso en interiores.
