IMPORTANTE - Leer antes de comenzar
Instrucciones de seguridad
Antes de comenzar, lea las Instrucciones de Seguridad Importantes impresas en la hoja suministrada con el equipo. Por su propia seguridad y la del operador, el equipo técnico y los artistas, siga todas las instrucciones y preste atención a todas las advertencias impresas en la hoja y en los paneles del equipo.
Firmware operativo del sistema
La función del Control Remoto IP está determinada por el firmware (software operativo) que ejecuta el sistema de mezcla. El firmware se actualiza regularmente a medida que se agregan nuevas funciones y se realizan mejoras.
ⓘ Consulte www.allen-heath.com para obtener la última versión del firmware del mezclador o AHM. AHM requiere firmware V1.52 o superior para funcionar con el IP4.
Acuerdo de licencia de software
Al usar este producto de Allen & Heath y el software dentro de él, usted acepta estar sujeto a los términos del Acuerdo de Licencia de Usuario Final (EULA) correspondiente, cuya copia puede encontrarse en www.allen-heath.com/legal. Usted acepta estar sujeto a los términos del EULA al instalar, copiar o usar el software.
Más información
Consulte el sitio web de Allen & Heath para obtener más información, base de conocimientos y soporte técnico. Para más información sobre la configuración del mezclador o del procesador AHM y funciones de mezcla, consulte las guías respectivas disponibles para descarga en www.allen-heath.com.
ⓘ Verifique la última versión de esta Guía de Inicio.
También puede unirse a nuestra Comunidad Digital de Allen & Heath para compartir conocimientos e información con otros usuarios.
Precauciones generales
- Este producto debe ser instalado por un instalador profesional o ingeniero calificado.
- Proteja el equipo contra daños por contaminación líquida o de polvo.
- Limpie el equipo con un cepillo suave y un paño seco sin pelusa. No use productos químicos, abrasivos o solventes.
- Se recomienda que el servicio sea realizado únicamente por un agente autorizado de Allen & Heath. Los datos de contacto de su distribuidor local pueden encontrarse en el sitio web de Allen & Heath. Allen & Heath no acepta responsabilidad por daños causados por mantenimiento, reparación o modificación por personal no autorizado.
Registre su producto
Registre su producto en línea en www.allen-heath.com/register.
Artículos incluidos
Verifique que haya recibido lo siguiente:
- IP4 Control Remoto
- Tarjeta con Código QR
- Hoja de Seguridad
Introducción
El IP4 es parte de la Serie IP de controladores remotos de Allen & Heath. Se conecta con el sistema AHM a través de conexiones estándar de red TCP/IP y por lo tanto puede ser conectado en red con otros controladores, computadoras y dispositivos de terceros utilizando infraestructura Ethernet estándar. Se alimenta mediante Ethernet (PoE).
Las funciones y controles del IP4 se programan utilizando el software AHM System Manager y pueden adaptarse a varias aplicaciones, incluyendo:
- Selección de fuente, por ejemplo para música de fondo.
- Escena / Selección de preajuste, por ejemplo para recuperar diferentes configuraciones de sala.
- Control externo/IP.
- Subir/Bajar nivel.
- Control de silencio.
Montaje del Control Remoto
IP4 /US
Este modelo se ajusta a cajas eléctricas estándar de un solo módulo en EE. UU. (estándar NEMA WD-6) con una profundidad mínima de 25 mm. Acepta placas frontales Leviton Decora y compatibles. Consulte las instrucciones de la placa frontal y/o caja de pared para especificaciones de tornillos y montaje.
IP4 /EU
Este modelo se ajusta a cajas de pared estándar del Reino Unido (BS 4662) y cajas de pared europeas (DIN 49073) con una profundidad mínima de 30 mm y placas Honeywell / MK Elements o compatibles. Consulte las instrucciones de la placa frontal y/o caja de pared para especificaciones de tornillos y montaje.
Panel frontal
- Botones iluminados – Las funciones disponibles incluyen Subir/Bajar nivel, Silencio, Selector de Fuente, Control Externo e IP, Selección de Escena / Preajuste, Control de sala.
Conexión y configuración
El IP4 ofrece un puerto de red Fast Ethernet compatible con PoE para conexión al sistema de mezcla.
ⓘ La longitud máxima del cable es de 100 m. Use cables STP (par trenzado blindado) CAT5 o superiores.
Conexión del sistema
Conecte el IP4 y el puerto de red AHM al mismo switch de red PoE usando un cable CAT5 de hasta 100 m de longitud.
Al encender, los LEDs de los botones del IP4 mostrarán cualquier función asignada que se haya establecido para la unidad después de unos segundos.
ⓘ Si el firmware en un Control Remoto IP conectado no es la misma versión que la del sistema de mezcla, entonces el mezclador o procesador anfitrión actualizará automáticamente el firmware IP al encender.
ⓘ Cualquiera de los dos estándares PoE 802.3af (15.4W en la fuente) o 802.3at (25.5W en la fuente) es adecuado. Verifique que la potencia total sea suficiente para proveer a todos los Controladores Remotos IP que desee conectar (considere 5W por unidad IP4).
Configuración del Nombre y Dirección IP de la unidad
Al conectar múltiples Controladores Remotos IP a la misma red, asegúrese de que cada unidad tenga un Nombre y Dirección IP únicos configurados previamente. Alternativamente, puede habilitar DHCP en los Controladores Remotos, siempre que haya un servidor DHCP en la red y el rango DHCP sea compatible con la Dirección IP del sistema de mezcla.
Los ajustes predeterminados de fábrica son los siguientes:
| Nombre de la unidad | IP4 |
| DHCP | Desactivado |
| HTTP | Activado |
| Dirección IP | 192.168.1.76 |
| Máscara de subred | 255.255.255.0 |
| Puerta de enlace | 192.168.1.254 |
Hay dos maneras de editar estos ajustes:
Acceso por navegador – Conecte el IP4 y una computadora PC o Mac al mismo switch de red PoE. Configure su computadora con una Dirección IP estática compatible, por ejemplo 192.168.1.100 con máscara 255.255.255.0. Abra un navegador web y escriba la Dirección IP predeterminada del IP4 192.168.1.76 en la barra de URL. Esto dará acceso a sus ajustes de red. Repita la operación para cada unidad IP4 en el sistema.
ⓘ El acceso por navegador está desactivado si el ajuste HTTP está desactivado en AHM System Manager.
Software del sistema – Conecte el IP4 y el puerto de red AHM al mismo switch de red PoE. Use el software System Manager para editar los ajustes de red del IP4. Una vez aplicados, repita la operación para cada unidad IP4 en el sistema.
ⓘ Consulte la guía de AHM disponible para descarga en www.allen-heath.com para más información.
Restablecer ajustes de red
| EE.UU. | Reino Unido/UE |

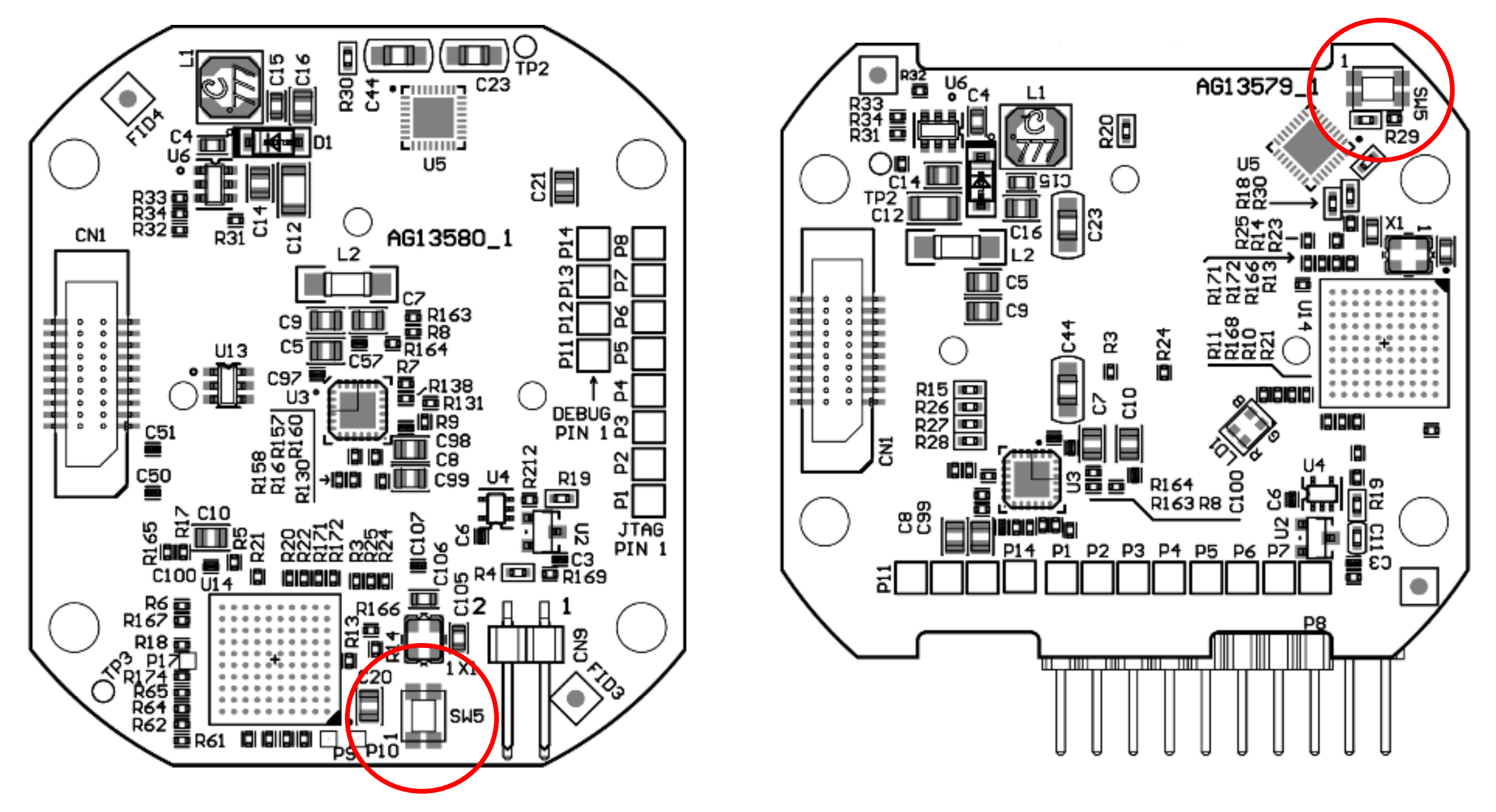

El interruptor 5 en la placa principal PCB le permite restablecer los ajustes de red a los valores predeterminados de fábrica. Para restablecer, mantenga presionado el interruptor durante 10 segundos mientras aplica energía a la unidad.
Programación del Control Remoto
Use el software AHM System Manager para configurar el controlador según sea apropiado.
Las funciones y asignaciones del IP4 se almacenan en los preajustes de AHM. No se almacenan localmente en el Control Remoto.
ⓘ Consulte la guía de AHM disponible para descarga en www.allen-heath.com para más información.
