Einführung in Qu-SB

Qu-SB ist Teil der Allen & Heath Qu Serie digitaler Mischpulte. Es ähnelt dem faderlosen Qu-Pac, jedoch ohne Bedienelemente an der Frontplatte. Qu-SB bietet eine kompakte Lösung für drahtloses Mischen mit einem iPad. Ein externer Wi-Fi-Router (Wireless Access Point) wird benötigt.

• Bandmischer für Live-Mischung auf der Bühne, persönliches Monitoring, Live- und DAW Mehrspuraufnahme
• Mischung von Firmenevents mit integriertem automatischem Mikrofonmischer (AMM)
• 32-Kanal-Mischmotor mit 4 internen FX und voller Verarbeitung aller Eingänge und Ausgänge
• 16 Mikrofon-/Line-Eingänge, erweiterbar auf 32 über dSNAKE (mit optionalem AudioRack)
• 37 Quellen im Mix, darunter 32 Mikrofon-/Line-Eingänge, 1 Stereo-Line-Eingang, 4 dedizierte FX-Returns
• 12 Mischungen (4 mono, 3 stereo, LR), 4 Stereo-Gruppen, 2 Stereo-Matrix
• Lokale Ausgänge für die 12 Mischungen, LR und MTX1-2. Andere Ausgänge über dSNAKE zugänglich
• Fähigkeit, Gruppen in Mischungen umzuwandeln (bis zu 4 Mono- und 7 Stereo-Monitor-Mischungen bereitstellen)

• Freistehend oder 19” 4HE Rackmontage (optionales Rack-Ohr-Kit)
• 4 Stummschaltgruppen, 4 DCA-Gruppen
• Eingangsverarbeitung – Preamp, HPF, Gate, PEQ, Kompressor, Delay, Ducking
• Ausgangsverarbeitung – PEQ, grafischer EQ, Kompressor, Delay
• 100 Scene-Speicher mit Recall-Filtern, Safes und USB-Datenübertragung
• Qu-Drive für Stereo- und 18-Spur-Aufnahme/Wiedergabe auf USB-Gerät
• 32 In, 32 Out USB-Streaming, MIDI DAW-Steuerung
• Qu-Pad komplette Mischungs-Fernbedienungs-App für iPad
• Qu-You persönliche Monitoring-App für iPhone, iPad, iPod Touch, Android
• Qu-Control anpassbare App für iOS, die intuitive drahtlose Steuerung in Installationsumgebungen ermöglicht.
• Kompatibel mit dem Allen & Heath ME persönlichen Mischsystem
• Benutzerberechtigungen und Login zur Ermöglichung des Bedienerzugangs

Installation von Qu-SB

Freistehend

Zum Betrieb auf einer Bühne oder einer anderen ebenen Fläche. Stellen Sie sicher, dass die 4 Gummifüße montiert sind.

ⓘ Lassen Sie rund um das Gerät Platz für die Belüftung. Verlegen Sie die Kabel so, dass keine Stolpergefahr besteht.

Das Mischpult sollte in einer speziell dafür vorgesehenen gepolsterten Tasche oder einem Flightcase transportiert werden.

Gummifüße

Rackmontage

Zum Betrieb in einem 4HE-Rackplatz in einem Standard-19”-Geräterack oder Flightcase. Die Frontplatte ist nach oben geneigt, um den Zugang zum Einstecken der Kabel zu erleichtern. Ein Spalt unter dem Gerät ermöglicht das Durchführen von Kabeln aus dem Rack heraus.

Rack-Montage-Kit QU-SB-RK19 ist bei Allen & Heath erhältlich

ⓘ Sorgen Sie für ausreichenden Luftstrom. Blockieren Sie nicht die Lüftungsschlitze an der Rückseite oder den Spalt unter der Vorderseite des Geräts.

Spalt für Belüftung und Kabel

Um Platz zu sparen, wird ein „flaches“ Case mit einer Innenhöhe von mindestens 200 mm (8”) empfohlen.

• Sichern Sie Qu-SB im Rack mit 2x M6x16 Schrauben (AB10301) und Kunststoffhülsen (AB0345) pro Seite.
• Montieren Sie die Rack-Ohren (AA10262) am Mischpult mit 2x M4x8 (AB0332) Schrauben pro Seite. Verwenden Sie einen Torx T20 Schraubendreher.
• Die Gummifüße müssen nicht entfernt werden. Falls Sie sie entfernen möchten, schrauben Sie sie mit einem Torx T20 Schraubendreher ab.

Anschlussfeld

Dies ist die Frontplatte des Mischpults. Sie bietet alle Steuer- und Audioanschlüsse, USB-Buchsen, Kopfhöreranschluss und Reset-Funktionen. Die einzige Verbindung an der Rückseite ist der Netzanschluss.

1. Firmware-Update – Dieser versenkte Schalter ermöglicht ein Firmware-Update des Mischpults ohne angeschlossenes iPad. Das Update-Verfahren wird später in dieser Anleitung beschrieben.

2. Line-Eingang – Zum Anschluss von Line-Pegelsignalen. Der Eingang verwendet eine symmetrische ¼” TRS (Tip, Ring, Sleeve) Klinkenbuchse und hat ein festes 10 dB Pad, um von niedrigen bis sehr hohen Line-Pegeln zu verarbeiten. Für unsymmetrische Quellen verwenden Sie eine Mono-Klinke oder verbinden Ring mit Sleeve innerhalb der TRS-Stereo-Klinke. Kanäle können als ungerade/gerade Paare verbunden werden, sodass Sie diese Eingänge direkt für Stereoquellen wie Keyboards, Sampler und Mediaplayer nutzen können.

   Für hochohmige, niederpegelige Quellen wie akustische Instrumenten-Pickups verwenden Sie DI-Boxen, die an die Mikrofoneingänge angeschlossen werden.

   ⓘ Stecken Sie entweder in den Mic- oder den Line-Eingang. Stecken Sie nicht beide am selben Kanal ein.

3. Mikrofoneingang – Zum Anschluss von niederpegeligen Quellen wie Mikrofonen oder DI-Boxen. Der Vorverstärker verwendet eine symmetrische XLR-Buchse und hat einen großen Verstärkungsbereich von -5 dB bis +60 dB. 48 V können auf die XLR für Kondensatormikrofone und aktive DI-Boxen, die Phantomspeisung benötigen, zugeschaltet werden.

   Qu-SB bietet 32 Kanäle mit 16 lokalen Eingangs-Vorverstärkern. Sie können die zusätzlichen Vorverstärker für alle 32 Kanäle mit einem optionalen AudioRack über dSNAKE zugreifen.

   ⓘ Um laute Knackgeräusche zu vermeiden, schalten Sie den Kanal stumm, bevor Sie Kabel oder Geräte anschließen, während 48 V eingeschaltet sind.

4. Kopfhörerausgang – Ermöglicht das Monitoring eines beliebigen Kanals oder Mischsignals innerhalb des Mischpults über die PAFL-Tasten in der Qu-Pad App. Verwenden Sie hochwertige, niederohmige Stereo-Kopfhörer. Stellen Sie die Lautstärke mit dem Phones-Regler ein.

   ⓘ Zum Schutz Ihres Gehörs beginnen Sie mit niedriger Lautstärke und vermeiden Sie längeres Hören bei hoher Lautstärke.

5. Qu-32 Core – Qu-SB ist das kleinste Modell der Qu-Reihe, verwendet aber den gleichen 32-Kanal-DSP-Mischmotor wie das größte Modell, das Qu-32. Kanäle und Ausgänge, die lokal am Qu-SB nicht verfügbar sind, können über einen entfernten AudioRack via dSNAKE gepatcht werden.

6. ST1 Eingang – Zum Anschluss einer Stereo-Line-Quelle wie einem Mediaplayer für Walk-In-Musik. Verwendet ein Paar symmetrischer ¼” TRS-Klinken-Eingänge, wobei der L-Eingang über die R-Buchse geschaltet ist, sodass auch eine Mono-Quelle über den L/M Eingang angeschlossen werden kann.

   Für RCA-Phonoverbindungen verwenden Sie Klinken-zu-RCA-Adapter.

7. MTX1-2 Ausgang – Ein Paar symmetrischer ¼” TRS-Line-Pegel-Ausgänge zum Zugriff auf die Stereo-Matrix 1-2. Sie können jede Kombination von Mischungen, Gruppen und LR auf die Matrix routen, ideal zur Erstellung eines nützlichen Utility-Mixes für Stereo-Aufnahmen, Broadcast-Zonensends und mehr.

   Qu-SB bietet lokale Ausgänge für Mix1-10, LR und MTX1-2. Weitere Ausgangsbuchsen und Zugriff auf die Stereo-Gruppen- und zweiten Matrix-Ausgänge sind über ein optionales AudioRack über dSNAKE möglich.

8. LR Ausgang – Ein Paar symmetrische XLR-Line-Pegel-Ausgänge für den Haupt-LR-FOH-Mix.
9. Mix-Ausgänge – Symmetrische XLR-Line-Pegel-Ausgänge für Mono Mix1-4 und Stereo Mix5-6 bis 9-10. Anschluss an Geräte mit nominal +4 dBu oder 0 dBu Line-Pegel. Maximaler Ausgang +22 dBu.
10. dSNAKE Port – Verwenden Sie diesen Port, um ein Cat5-Kabel „digitale Schlange“ anzuschließen, um mit entfernten Audioeingängen und -ausgängen zu arbeiten und die Anzahl der Ein- und Ausgänge mit einem der optionalen Qu AudioRacks zu erweitern, oder direkt mit dem Allen & Heath ME persönlichen Mischsystem zu verbinden, sodass Musiker ihre Monitore selbst steuern können. Maximale Cat5-Kabellänge 100 m (330’).
11. Fußschalter – 3-polige (TRS) Klinkenbuchse zum Anschluss eines Einzel- oder Doppel-Fußschalters. Die Funktion wird vom Benutzer zugewiesen, z. B. zum Stummschalten von Effekten zwischen Songs oder zur Einstellung des Delay-Tap-Tempos.
12. Netzwerkanschluss – Qu-SB wird mit einem iPad gesteuert, auf dem die Allen & Heath Qu-Pad App läuft. Schließen Sie einen Wireless Router (Access Point) an diesen Port an, um ein Wi-Fi-Netzwerk einzurichten, mit dem sich das iPad mit dem Mischpult verbindet. Dies wird später in dieser Anleitung ausführlicher beschrieben.
13. Netzwerk- / Werkseinstellung – Dieser versenkte Schalter hat zwei Funktionen: Zurücksetzen der IP-Adresse des Netzwerkanschlusses, falls diese geändert wurde und das Mischpult keine Verbindung zum Router herstellt, oder vollständiges Zurücksetzen aller Mischpultparameter auf Werkseinstellungen und Löschen aller Speicher. Die Reset-Funktionen werden später in dieser Anleitung beschrieben.

14. USB B – Typ B USB-Buchse zum Anschluss des Mischpults an einen Computer zum Streaming von bis zu 32 Audiokanälen in beide Richtungen, z. B. zur Mehrspuraufnahme und -wiedergabe mit DAW-Software. Entspricht dem High-Speed USB 2.0 Standard.

    Informationen zu Windows^® und Apple^® Mac Treibern für Qu finden Sie auf der Allen & Heath Webseite.

15. Qu-Drive – Typ A USB-Buchse zum Anschluss eines USB-Geräts wie eines USB-Sticks oder einer Festplatte zum Speichern und Übertragen von Mischpult-Daten (Szenen, Shows, Bibliotheken) sowie zur Aufnahme oder Wiedergabe von Stereo- oder Mehrspur-WAV-Dateien mit bis zu 18 Spuren. Dieser Port wird auch für Firmware-Updates via USB-Stick verwendet.

Anschließen und Einschalten

Einrichten des drahtlosen Netzwerks

Qu-SB wird mit einem iPad eingerichtet und gesteuert. Dieses verbindet sich über einen an den Netzwerkanschluss angeschlossenen Wireless Router mit dem Mischpult. So wird ein privates Wi-Fi-Netzwerk für das Mischpult eingerichtet.

iPad – Qu-Pad unterstützt Modelle ab iPad2 mit iOS 7.1 oder höher.

Qu Apps - Die Allen & Heath Qu-Pad Mischsteuerungs-App kann aus dem Apple App Store heruntergeladen werden. Ebenso ist die Qu-You App für Musiker zur persönlichen Monitorsteuerung für iOS-Geräte wie iPad, iPhone und iPod Touch sowie für Android-Geräte verfügbar. Diese Apps sind kostenlos und funktionieren mit jedem Qu Mischpult.

ⓘ Die Qu Mischpult-Firmware und App-Versionen müssen kompatibel sein. Zum Beispiel läuft eine V1.8 App nicht mit V1.9 Firmware. Um unerwartete Versionskonflikte zu vermeiden, empfehlen wir, die automatische Aktualisierung auf dem iPad auszuschalten. Laden Sie die neueste Qu Mischpult-Firmware von der Allen & Heath Webseite herunter.

Anzahl der Verbindungen – Qu unterstützt maximal 8 Verbindungen, darunter bis zu 2 iPads mit Qu-Pad. Die übrigen können Qu-You sein.

Wireless Router - Für beste Leistung verwenden Sie einen Dual-Band (2,4 und 5 GHz) Wireless Router (Access Point) mit automatischer Kanalauswahl. Positionieren Sie ihn hoch, um Hindernisse wie Personen und Geräte zu vermeiden. Vermeiden Sie Standorte hinter Säulen oder Wänden, in der Nähe von Metallträgern oder auf Lautsprechern.

Wir empfehlen, die SSID (Name) des Routers zu ändern, um Ihr Netzwerk zu identifizieren, und ein Router-Passwort (Schlüssel) für die Sicherheit einzurichten.

Schalten Sie den Router ein. Warten Sie einige Minuten, bis die Wi-Fi-Übertragung hergestellt ist. Gehen Sie auf dem drahtlosen Gerät zum Einstellungsbildschirm, suchen und verbinden Sie sich mit dem Wi-Fi-Netzwerk des Mischpults.

ⓘ Das iPad merkt sich die Netzwerkeinstellungen. Um zu verhindern, dass ein Gast-Techniker sein eigenes iPad ohne Passwort in Ihrem Netzwerk verwendet, wählen Sie Ihr Netzwerk im Wi-Fi-Menü der Einstellungen und nutzen Sie die Funktion „Dieses Netzwerk ignorieren“.

Qu Netzwerkadresse - Das Mischpult muss eine TCP/IP (Netzwerk) Adresse haben, die mit dem Router kompatibel ist. Standardmäßig ist DHCP aktiviert, das heißt, der Router weist dem Mischpult automatisch eine kompatible Adresse zu, wenn es verbunden ist. Wenn die Adresse geändert wurde und die Qu-Pad App keine Verbindung herstellt, können Sie sie auf diese Standardeinstellung zurücksetzen:

Während das Mischpult eingeschaltet ist, drücken und halten Sie mit einem dünnen spitzen Gegenstand die versenkte Network Reset Taste an der Frontplatte. Die Anzeige leuchtet und blinkt nach einigen Sekunden, um zu bestätigen, dass die Adresse auf DHCP zurückgesetzt wurde.

dSNAKE anschließen (optional)

Wenn Sie ein optionales entferntes AudioRack verwenden, verbinden Sie es mit einem Cat5-Digitalschlangenkabel. Verwenden Sie STP (geschirmtes Twisted-Pair) Cat5e oder höherwertiges Kabel bis zu 100 m (330’) Länge. Kabel mit Folien- und Geflechtschirm bieten Schutz vor Störungen und sind in der Regel robuster. Litzenkabel sind weniger anfällig für Schäden durch Knicken oder häufiges Aufwickeln.

Stecken Sie es in den dSNAKE-Port des AudioRacks. Wenn Sie ein zweites AudioRack anschließen, verbinden Sie es mit dem EXPANDER-Port des ersten.

ⓘ Die maximale Anzahl an AudioRacks, die Sie anschließen können, beträgt zwei.

Wenn Sie das Allen & Heath ME persönliche Mischsystem verwenden, schließen Sie es an den dSNAKE-, EXPANDER- oder MONITOR-Port (nur AR2412) an. ME-1 Mischpulte können kaskadiert werden oder einzeln über den Allen & Heath ME-U PoE-Hub verbunden werden.

Weitere Informationen finden Sie in den Benutzerhandbüchern für ME-1 und ME-U.

Sie können auch die Qu-You persönliche Monitor-App auf iOS oder Android-Geräten verwenden, damit Musiker ihre Monitore selbst steuern können.

Mischpult einschalten

ⓘ Wichtig - Lesen Sie vor dem Start die Sicherheitsanweisungen, die mit dem Mischpult geliefert werden. Diese können auch von der Allen & Heath Webseite heruntergeladen werden.

ⓘ Um laute Knackgeräusche zu vermeiden, schalten Sie die PA-Lautsprecher nicht ein oder aus, während das Mischpult mit Strom versorgt wird.

Schalten Sie immer die Verstärker zuletzt ein und zuerst aus.

Mischpult einschalten – Qu-SB hat keinen Ein-/Ausschalter. Stecken Sie das mitgelieferte IEC-Netzkabel in die AC MAINS IN Buchse des Mischpults. Schalten Sie die Stromversorgung am Netzanschluss ein, falls noch nicht geschehen. Das Mischpult benötigt nur wenige Sekunden zum Hochfahren. Es stellt die vorherigen Einstellungen und den Audiobetrieb wieder her.

Die blaue Power-Anzeige an der Frontplatte leuchtet, wenn das Mischpult eingeschaltet ist.

Wenn Sie ein AudioRack oder das ME persönliche Mischsystem verwenden, blinkt die gelbe dSNAKE Lnk-Anzeige stetig, sobald die Verbindung hergestellt ist.

Mischpult ausschalten – Schalten Sie zuerst die PA-Lautsprecher stumm oder aus. Schalten Sie Qu-SB am Netzstecker aus oder ziehen Sie einfach das IEC-Netzkabel aus der AC MAINS IN Buchse.

iPad verbinden

Das Qu-SB Mischpult wird mit einem iPad gesteuert, auf dem die Allen & Heath Qu-Pad App läuft. Wählen und richten Sie einen Wireless Router wie zuvor beschrieben ein. Die Einstellungen werden im Mischpult gespeichert. Der Audiobetrieb läuft weiter, auch wenn das iPad getrennt wird.

Wi-Fi Router verbinden – Positionieren und schalten Sie Ihren Router ein. Verbinden Sie einen der LAN-Ports des Routers mit dem Netzwerkanschluss des Mischpults über ein Cat5-Kabel. Die gelbe Network Lnk-Anzeige blinkt, sobald die Verbindung hergestellt ist.

iPad mit Qu-Netzwerk verbinden – Gehen Sie auf dem iPad zum Einstellungen / Wi-Fi-Bildschirm und wählen Sie Ihren Router in der NETZWERK-Liste aus. Wenn er nicht angezeigt wird, warten Sie einige Minuten, bis die Übertragung aufgebaut ist. Prüfen Sie, dass das iPad eine gute Signalstärke anzeigt.

Starten Sie die Qu-Pad App – Die App öffnet sich auf der Verbindungsseite. Wählen Sie Ihr Qu-Mischpult in der Liste aus und tippen Sie auf „Verbinden“. Geben Sie das Qu Admin-Passwort ein, sofern eines gesetzt ist. Nach dem Login startet die App auf der Processing-Seite.

ⓘ Die App-Version muss mit der Firmware-Version des Qu-Mischpults übereinstimmen. Andernfalls stellt die App keine Verbindung her.

Verbindungsprobleme?

Qu-Mischpult wird nicht in der Qu-Pad Login-Liste angezeigt – Das Mischpult und der Router haben möglicherweise inkompatible Netzwerkadressen. Versuchen Sie einen Netzwerk-Reset durch Drücken und Halten des versenkten Reset-Schalters am Mischpult.

Verbindung fehlgeschlagen - Verbindungsfehler – Wenn Sie versuchen, mehr als die maximalen 8 Geräte zu verbinden, erhalten Sie eine Fehlermeldung.

Verbindung fehlgeschlagen - Versionsfehler – Wenn diese Meldung beim Login in Qu-Pad erscheint, sind App und Firmware nicht kompatibel.

ⓘ Die App-Version muss mit der Firmware-Version des Qu-Mischpults übereinstimmen. Andernfalls stellt die App keine Verbindung her. Im Apple Store ist immer die neueste Version kostenlos verfügbar. Wir empfehlen, die Auto-Update-Funktion Ihres iOS-Geräts zu deaktivieren, um zu verhindern, dass die App vor dem Firmware-Update des Mischpults aktualisiert wird. Prüfen Sie www.allen-heath.com für die neueste Qu-Firmware.

Firmware-Update von Qu-SB – Sie können ein USB-Gerät und den versenkten Firmware-Update-Schalter verwenden, um das Update am Mischpult durchzuführen. Hinweise finden Sie später in dieser Anleitung oder auf der Webseite.

Gutes Wi-Fi-Signal aber schlechte Verbindung – Dies kann durch Wi-Fi-Interferenzen verursacht werden. Versuchen Sie, den Router neu zu positionieren oder neu zu starten.

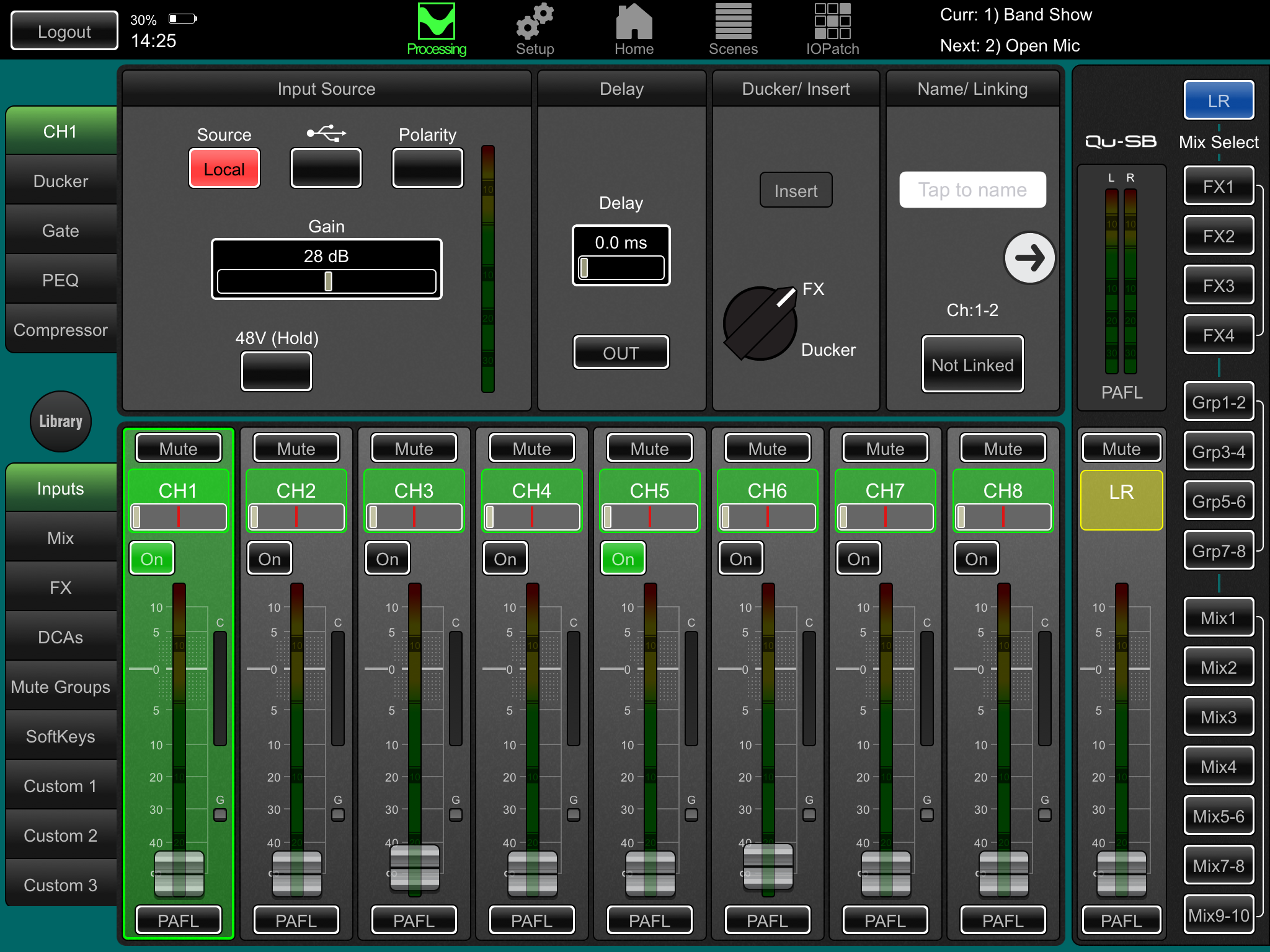

Lernen Sie die Qu-Pad App kennen

1. Logout-Schaltfläche – Zum Trennen und Schließen der App doppelklicken Sie die iPad-Home-Taste und wischen die App vom Bildschirm. Wenn Sie die Verbindung zum Mischpult trennen, aber die App geöffnet lassen möchten, tippen Sie auf die Logout-Schaltfläche.
2. Seitenauswahl-Schaltflächen – Tippen Sie, um verschiedene Seiten zu öffnen. Qu-Pad öffnet mit der Live-Mischungsseite Processing. Andere Seiten sind Setup, Home, Scenes und IO Patch.
3. Scene-Status – Zeigt die Namen der aktuellen Szene (zuletzt seit dem Einschalten geladen) und der nächsten Szene (hervorgehoben, bereit zum Laden) an.
4. Mix-Auswahl-Schaltflächen – Tippen Sie, um einen anderen Mix auszuwählen. Die Faderstreifen werden blau und zeigen die Sends zu diesem Mix. So können Sie mit Mischungen, Gruppen und FX arbeiten. Tippen Sie erneut auf die Mix-Schaltfläche oder auf LR, um zum Hauptmix zurückzukehren.
5. Mix-Master-Streifen – Dieser Faderstreifen wird zum Master für den ausgewählten Mix, der mit den Tasten rechts ausgewählt wird.
6. Faderstreifen – Der untere Bereich zeigt die Faderstreifen für das Live-Mischen. Verwenden Sie die Tabs links, um auf Kanäle, FX Sends und Returns, Master, DCA, Stummschaltgruppen und SoftKeys zuzugreifen. Sie können bis zu 3 benutzerdefinierte Layer mit beliebiger Kombination dieser Elemente zuweisen.
7. Bibliothek – Tippen Sie, um das Bibliotheksfenster im unteren Bereich für die aktuell ausgewählte Verarbeitung zu öffnen. Es gibt Werks- (fest) und Benutzer- (editierbar) Bibliotheken.
8. Kanalverarbeitung – Der obere Bereich zeigt die zugehörige Verarbeitung für den ausgewählten Kanal, der im Faderstreifen grün hervorgehoben ist. Verwenden Sie die Tabs links, um seine Parameter zu bearbeiten. Qu-Pad öffnet mit LR-Verarbeitung.

Weitere Informationen zur Verwendung von Qu-Pad finden Sie im Hilfemenü innerhalb der App. Öffnen Sie die Hilfe entweder auf der Login-Seite über die ?-Taste oder auf der Setup-Seite unter dem Help-Tab.

Qu-Start

Dieser Abschnitt bietet eine Schnellstartanleitung, um mit Qu-SB und Qu-Pad mit dem Mischen zu beginnen. Weitere Informationen finden Sie im Qu-Pad Hilfemenü und im Qu Mixer Referenzhandbuch, das Sie unter www.allen-heath.com/key-series/qu-series herunterladen können.

Einen bekannten Startpunkt festlegen

Um das Mischpult vollständig zurückzusetzen können Sie einen System-Hard-Reset beim Einschalten durchführen. Tun Sie dies nur, wenn unbedingt notwendig. Dies löscht alle Szenen, Benutzerbibliotheken, Benutzerprofile und Passwörter und setzt alle Einstellungen auf Werkseinstellungen zurück. Siehe Abschnitt am Ende dieser Anleitung.

Um das Pult zu nullen als Startpunkt für die Einrichtung einer neuen Sitzung oder Veranstaltung können Sie die Funktion „Reset Mix Settings“ auf der Scenes-Seite verwenden. Dies ist eine spezielle Scene, die alle aktuellen Mischparameter auf Werkseinstellungen zurücksetzt, um einen klaren Startpunkt für das Mischen zu bieten. Speicher und Systemeinstellungen werden nicht beeinflusst.

Dieser Reset wird nicht vom globalen Scene-Filter oder Kanal-Safes beeinflusst. Er setzt auch den globalen Filter zurück und löscht die Safes. Halten Sie die Reset Mix Settings-Taste 2 Sekunden gedrückt und bestätigen Sie dann.

Um Ihren bevorzugten Startpunkt festzulegen können Sie eine eigene Vorlage-Szene einrichten und speichern und diese als Backup auf einem USB-Gerät aufbewahren, um sie in dieses und andere Qu-Mischpulte zu laden.

Mischpult für Ihre Sitzung vorbereiten

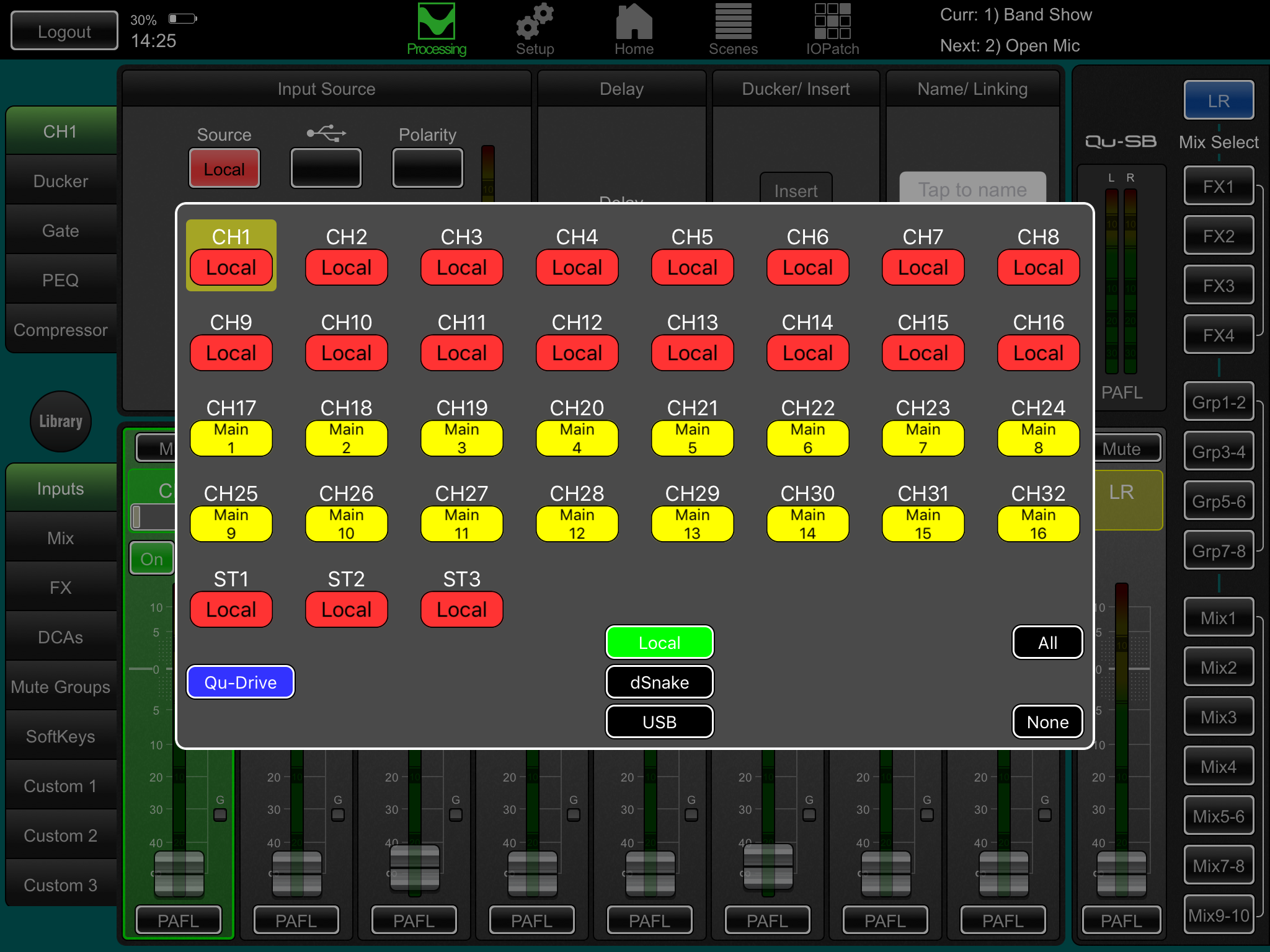

Kanäle auswählen Quellen – Für jeden Mono- und Stereo-Kanal können Sie eine von 3 Quellen wählen – Lokaler Anschluss (Rückseite), dSNAKE-Anschluss (entfernte IO) oder USB (Wiedergabe). Der Reset-Standard ist die lokale Eingangquelle.

Um Kanalquellen zu ändern, verwenden Sie die Processing-Bildschirm-Preamp-Registerkarte „Source“-Taste. Wenn Sie dSNAKE verwenden, können Sie jeden entfernten Anschluss auf jeden Kanal patchen. Bei USB wählen Sie entweder Qu-Drive oder USB B als globale Quelle.

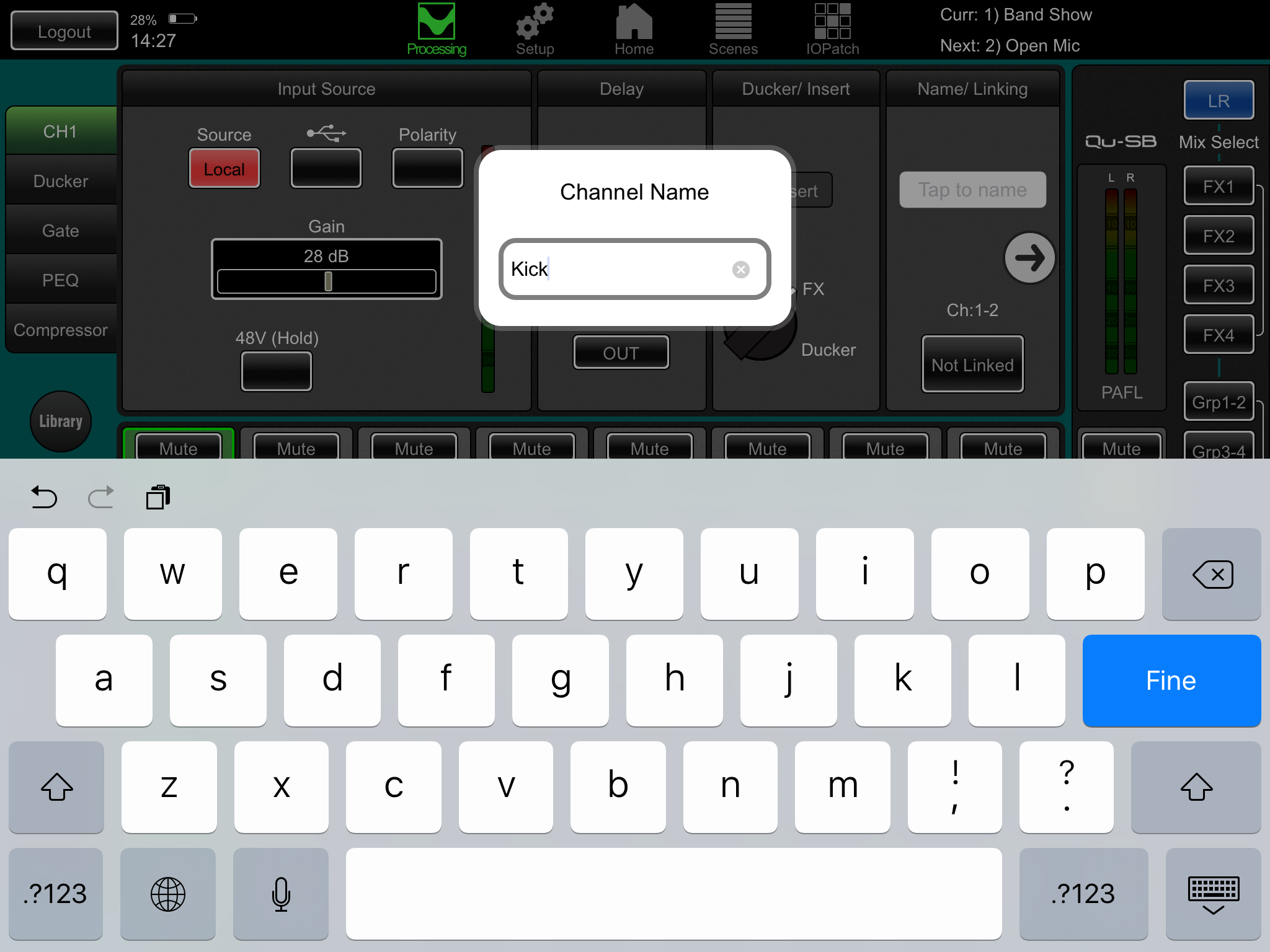

Kanäle und Master benennen – Arbeiten Sie mit Ihrem Planungsblatt und verwenden Sie den Preamp-Bildschirm, um Namen mit bis zu 6 Zeichen einzugeben. Tippen Sie auf den Namen, um die Tastatur zu öffnen.

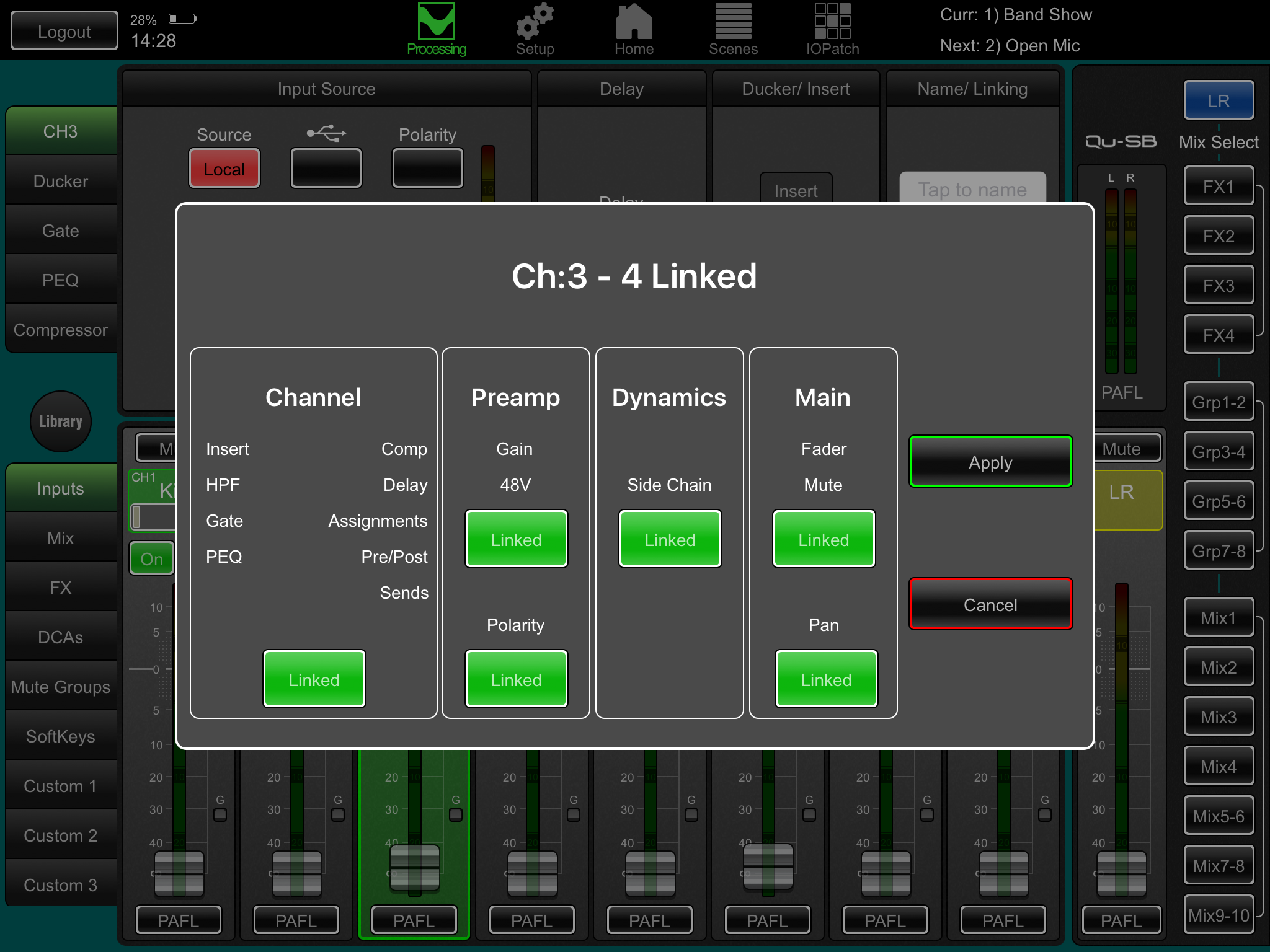

Kanäle für Stereo verbinden – Sie können ungerade/gerade Paare für Stereo-Betrieb verbinden. Dies verbindet Vorverstärker, Verarbeitung und Pegel.

Verwenden Sie Kanalbibliotheken, um den Einstieg zu erleichtern – Öffnen Sie die Bibliothek, um eine Kanalbibliothek auszuwählen und einen typischen Startpunkt für gängige Instrumente und Gesang abzurufen. Aktivieren Sie „Recall with Preamp“, um Gain- und Vorverstärkereinstellungen einzubeziehen.

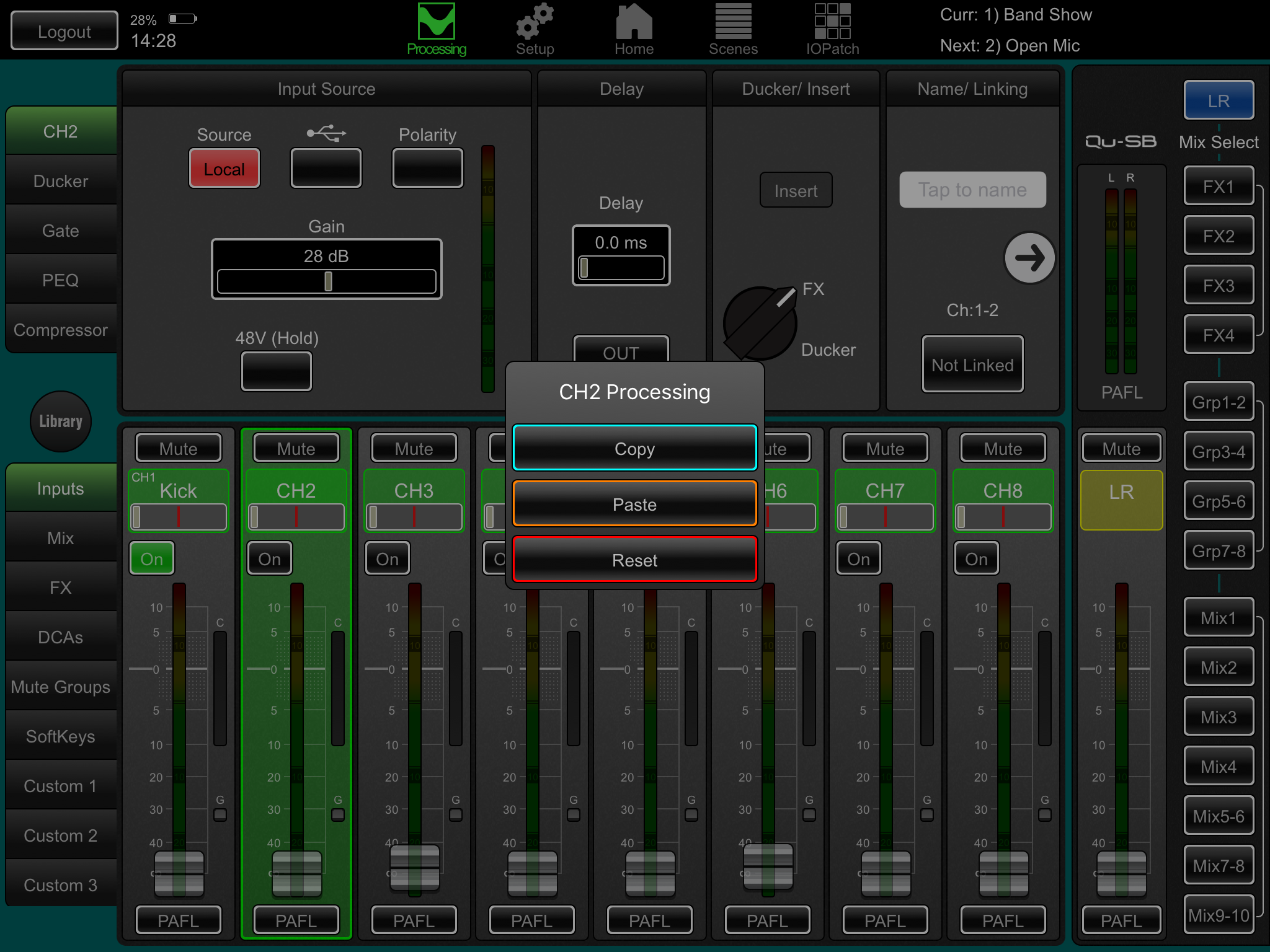

Kopieren / Einfügen / Zurücksetzen – Doppeltippen Sie einen Kanal- oder Masterstreifen, um Einstellungen zu kopieren oder zurückzusetzen. Verwenden Sie das Popup-Menü.

Mix-Routing und Pre/Post-Fader-Einstellungen prüfen – Mixe 1-10 können pre- oder post-fader eingestellt werden, Kanäle können zugewiesen werden und der Sendepunkt im Kanal-Signalweg kann gewählt werden.

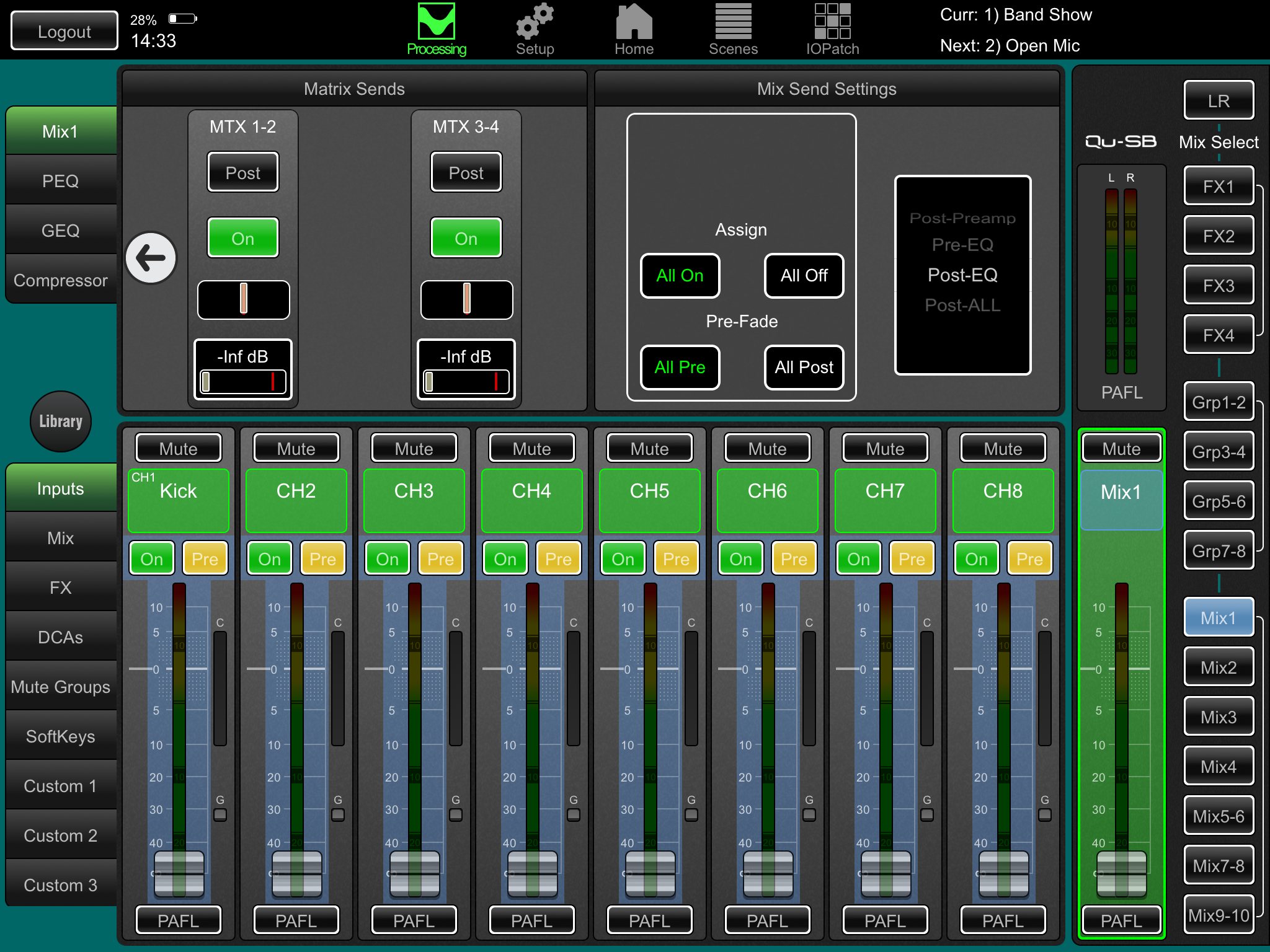

Tippen Sie auf den rechten Pfeil im Processing-Bildschirm Mix-Tab, um Routing-Optionen anzuzeigen. Richten Sie einen Startpunkt für jeden Mix mit allen Kanälen ein- oder ausgeschaltet und allen Sends pre- oder post-fader ein.

Der Reset-Standard ist alle pre-fader, alle Kanäle zugewiesen und die Sends post-EQ (vom EQ beeinflusst, aber nicht vom Kompressor). Dies ist ideal für die Verwendung der Mischungen als Monitorsends.

Gruppen einrichten – Diese können als Audio-Subgruppen oder zusätzliche Stereo-Mixe konfiguriert werden, z. B. bei vielen Sets von In-Ear-Monitoren. Tippen Sie auf den rechten Pfeil im Processing-Bildschirm Grp-Tab, um Mix- oder Gruppenmodus zu wählen. Wenn Sie Subgruppen zu LR verwenden, denken Sie daran, die Zuweisungen dieser Kanäle zum LR-Mix auszuschalten.

Matrix-Sends einrichten – Verwenden Sie den Processing-Bildschirm Matrix Sends, um Sendestufen und Routing zu bearbeiten.

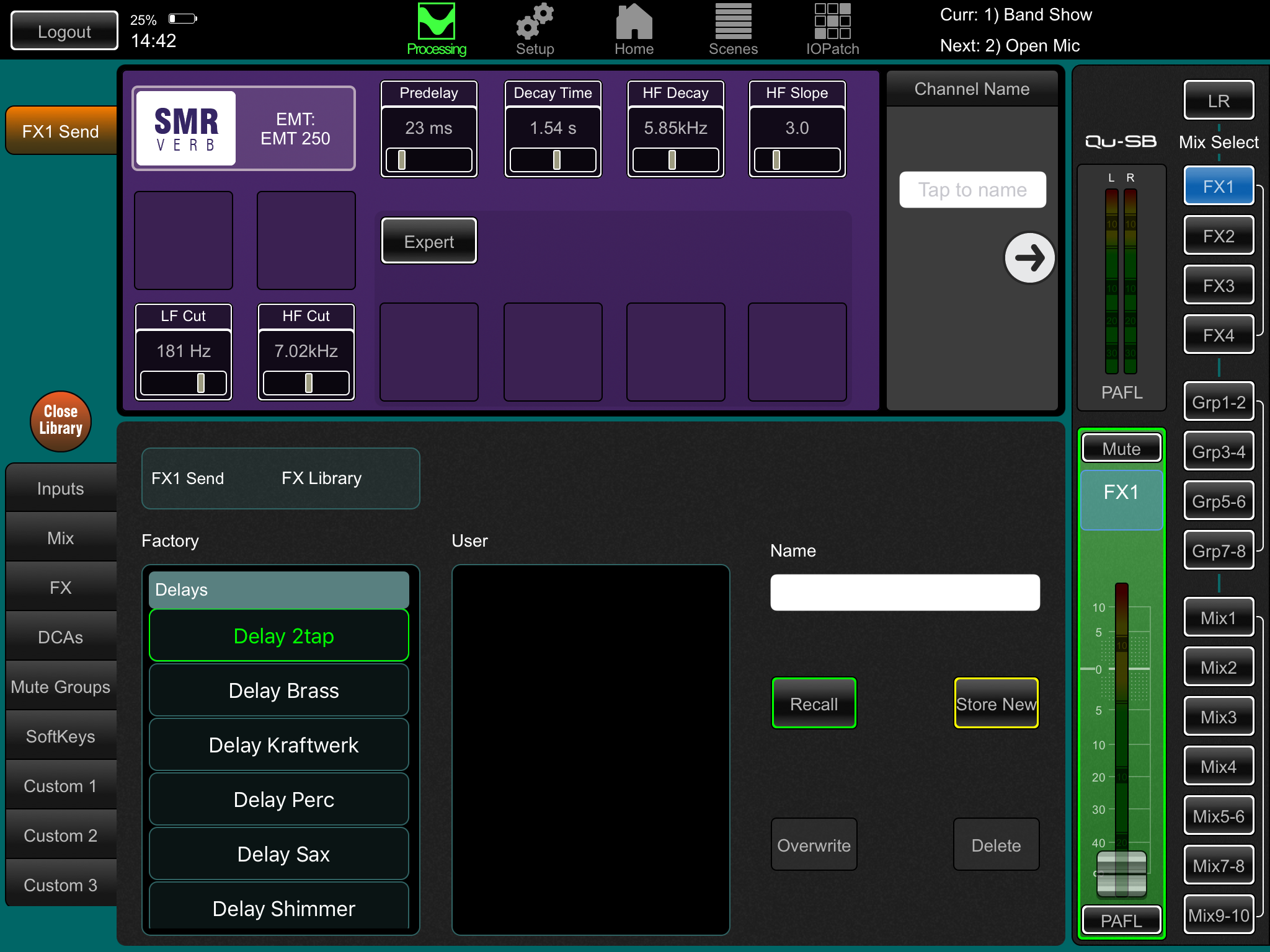

FX einrichten – Wählen Sie einen FX-Send oder Return und verwenden Sie den Processing-Bildschirm, um die 4 integrierten FX-Einheiten einzurichten. Der Reset-Standard richtet zwei Hallgeräte, ein Delay und einen ADT-Effekt ein. Um diese zu ändern, verwenden Sie die Bibliotheksschaltfläche, um den FX-Typ und das Preset abzurufen. Tippen Sie auf den rechten Pfeil, um das Patchen zu ändern. Effekte wie Hall und Delay verwenden Mix->Return-Patching. Sie können FX auch in einen Kanal oder Mix einschleifen.

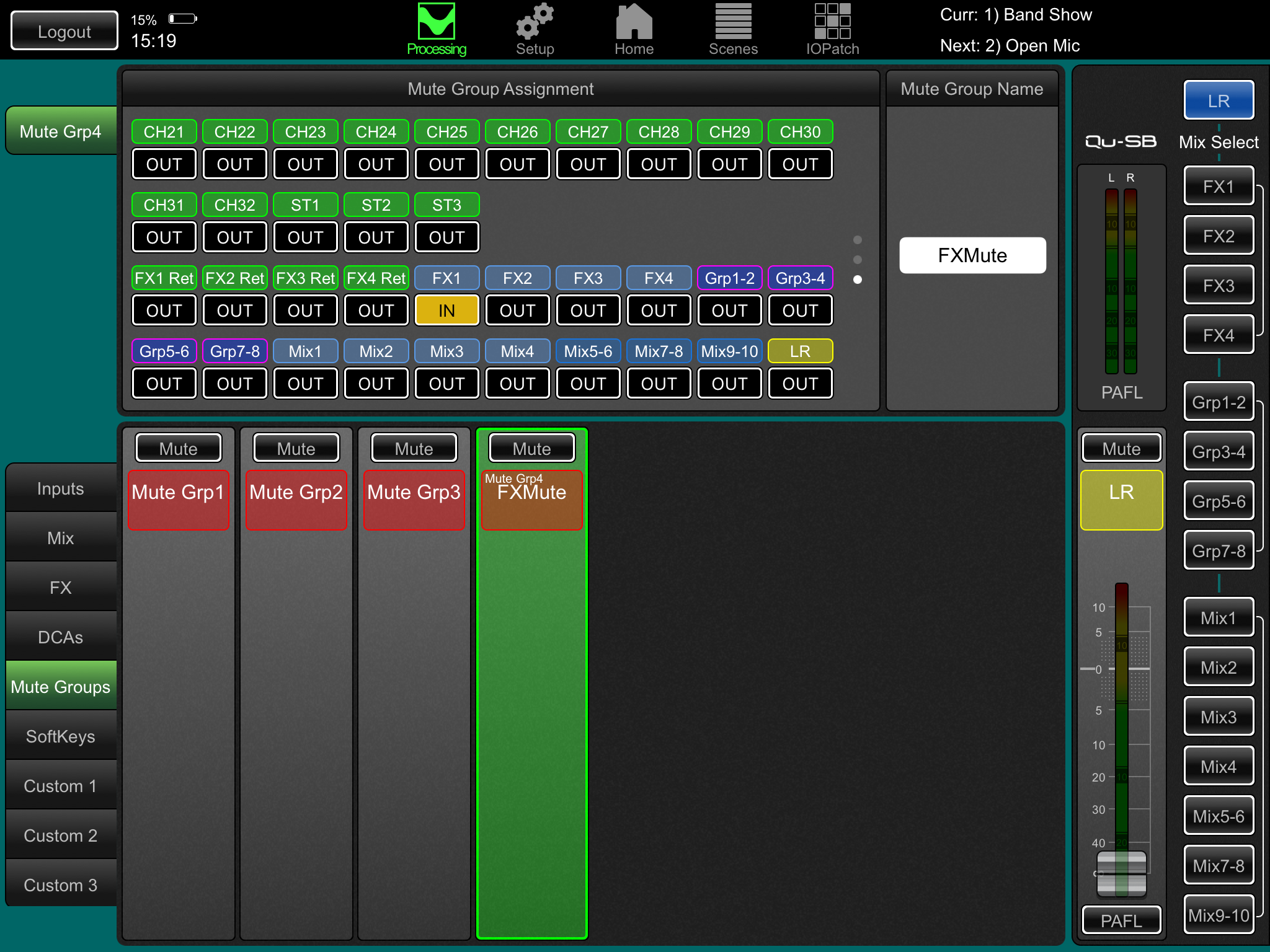

Mute- und DCA-Gruppen einrichten – Verwenden Sie die Processing-Bildschirm Mute Grp und DCA-Tabs, um Gruppen zu benennen und zuzuweisen. Es kann nützlich sein, eine Mute- oder DCA-Gruppe den FX-Returns zuzuweisen, um Effekte zwischen Songs schnell stummzuschalten oder zu reduzieren.

Direktausgang-Anwendung wählen – Kanal-Direktausgänge können für USB-Aufnahme, ME-1 persönliches Monitoring, Kanal-Ducker-Trigger oder Einzelkanal-FX verwendet werden. Stellen Sie die Quellpräferenzen auf der Processing-Bildschirm Preamp-Seite eines Eingangs ein. Diese Einstellung ist global und wirkt sich auf alle Direktausgänge aus.

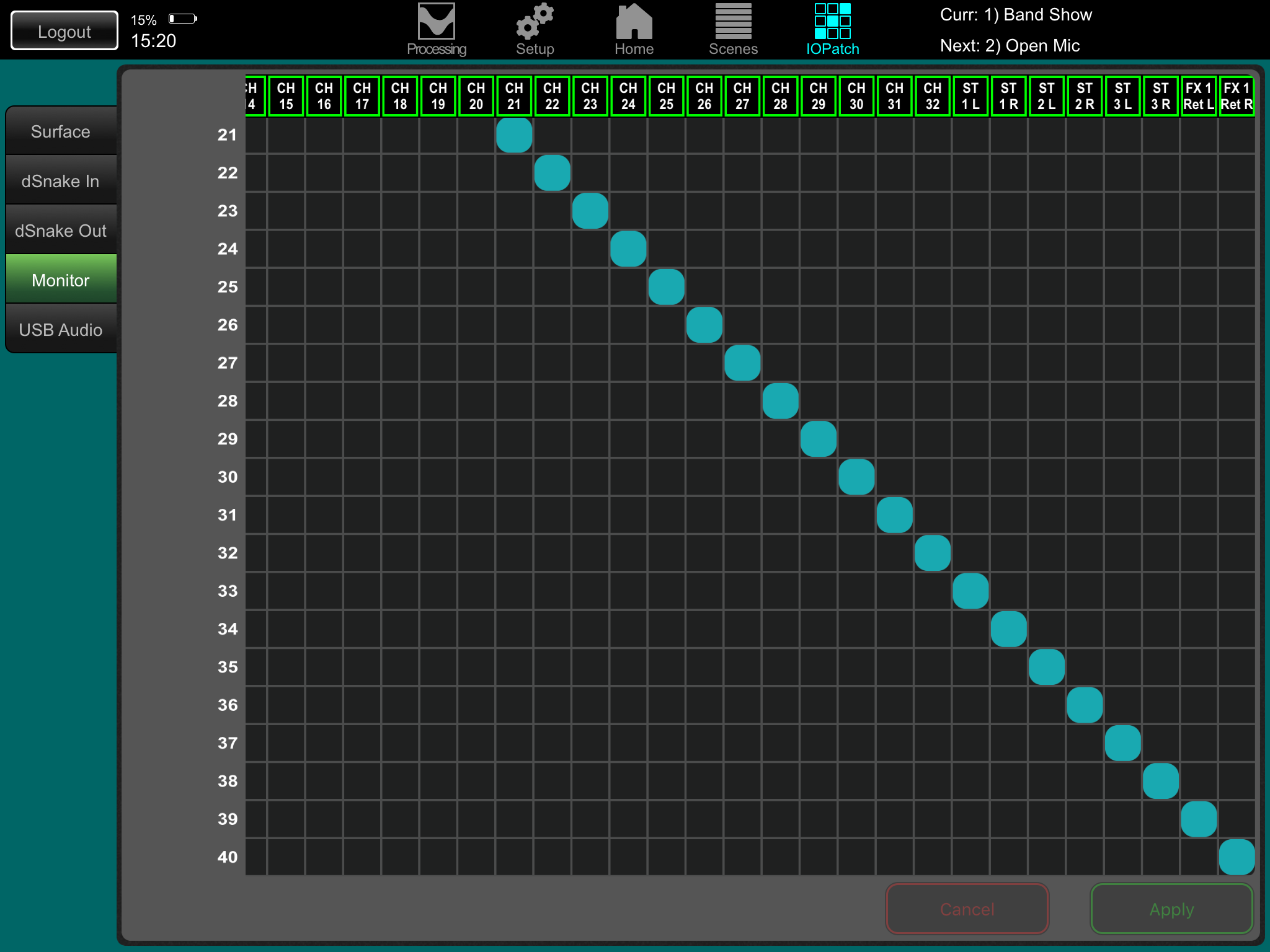

Patchen Sie optionale ME-1 persönliche Monitor-Systeme – Gehen Sie zum I/O Patch Monitor-Bildschirm, um Qu-Ausgänge zu den 40 ME-1 Sends zu patchen. Typischerweise werden die Kanal-Direktausgänge gesendet. Die empfohlene Direktausgang-Einstellung ist Post Delay, Pre Fader, Post Mute.

USB-Ausgänge patchen – Verwenden Sie den I/O Patch USB Audio-Bildschirm, um beliebige Qu-Ausgänge zum Qu-Drive Mehrspur- und Rückseiten-USB-B Streaming-Port zu patchen. Diese teilen sich dasselbe Patch. USB B Streaming verwendet alle 32 Ausgänge. Qu-Drive Aufnahme wird von den ersten 18 Ausgängen gespeist, und Stereoaufnahme von Ausgängen 17-18.

Live-Show-Mehrspuraufnahmen verwenden typischerweise die Kanal-Insert-Sends, damit das Live-Mischen die Aufnahme nicht beeinflusst. Für Studioaufnahmen und andere Anwendungen möchten Sie dies möglicherweise auf Direktausgänge ändern.

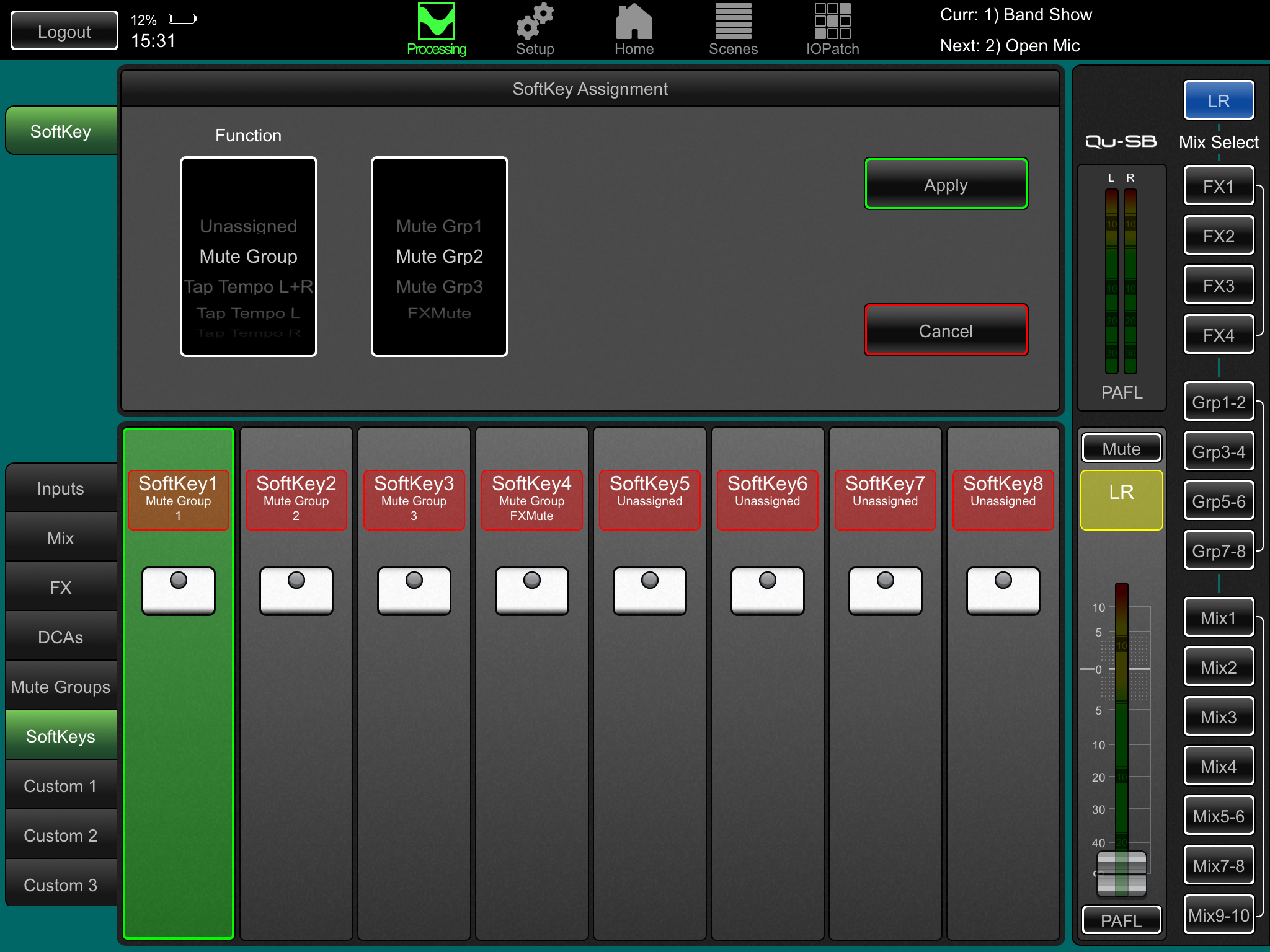

SoftKeys zuweisen – Die SoftKeys können für verschiedene Funktionen wie Mute, Tap Tempo, Szenen, Qu-Drive Transport und mehr benutzerdefiniert belegt werden. Weisen Sie diese über den Processing-Bildschirm SoftKeys-Streifen zu. Bestätigen Sie mit der Apply-Taste.

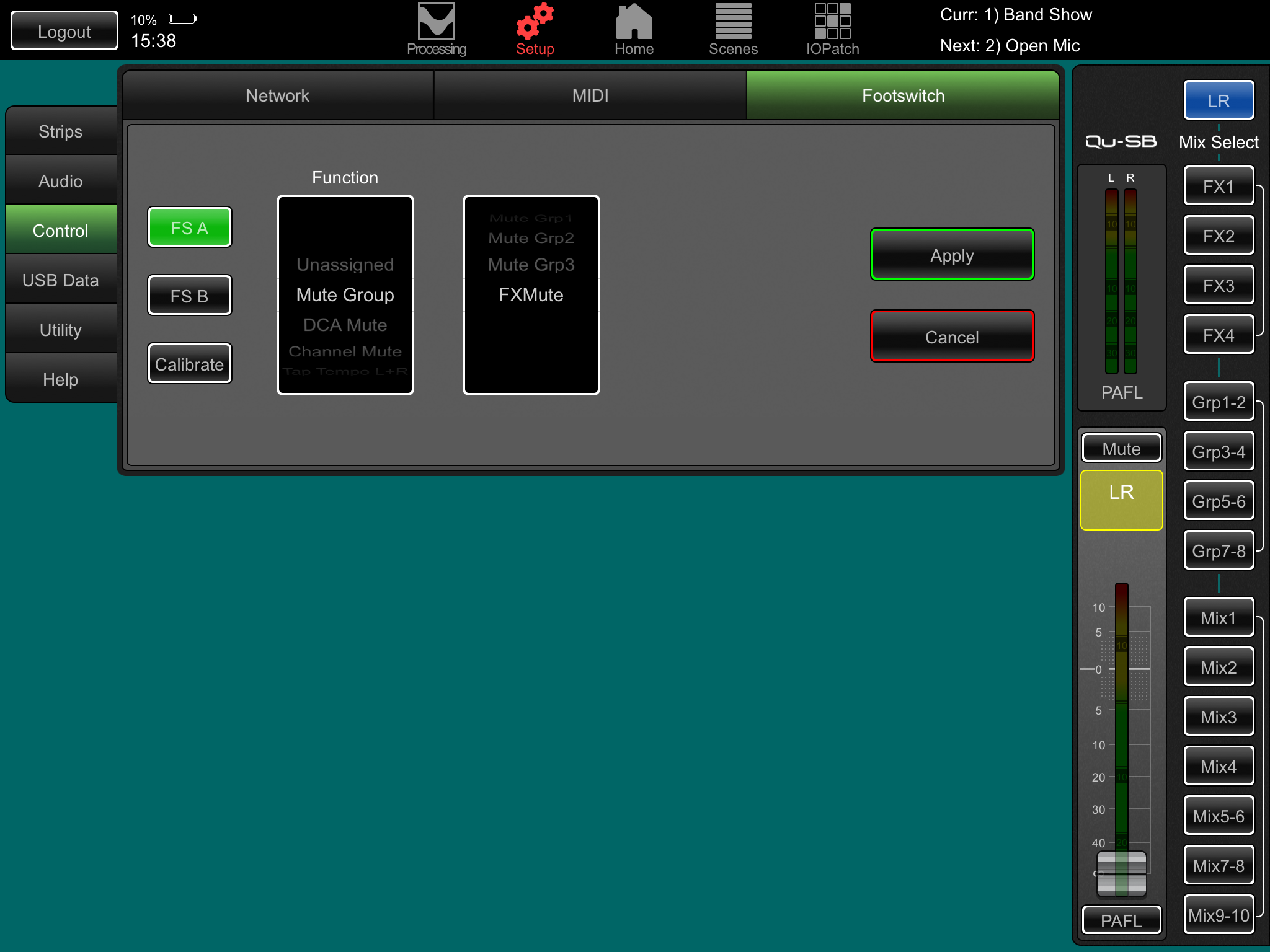

Fußschalter – Sie können einen Einzel- oder Doppel-Fußschalter zuweisen. Verwenden Sie den Setup / Control / Footswitch-Bildschirm, um die Funktion zu wählen und den Betriebsmodus des Schalters zu kalibrieren.

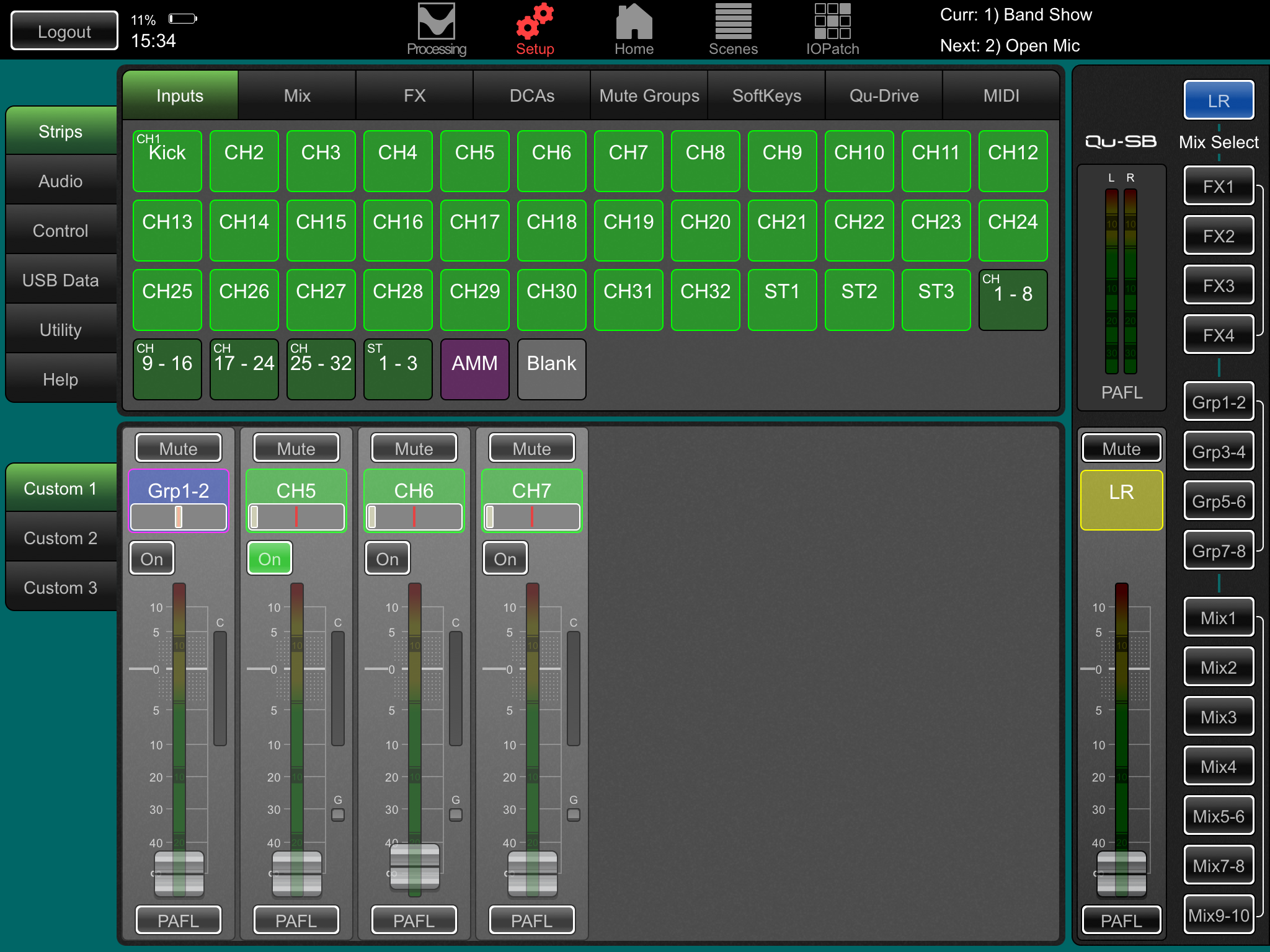

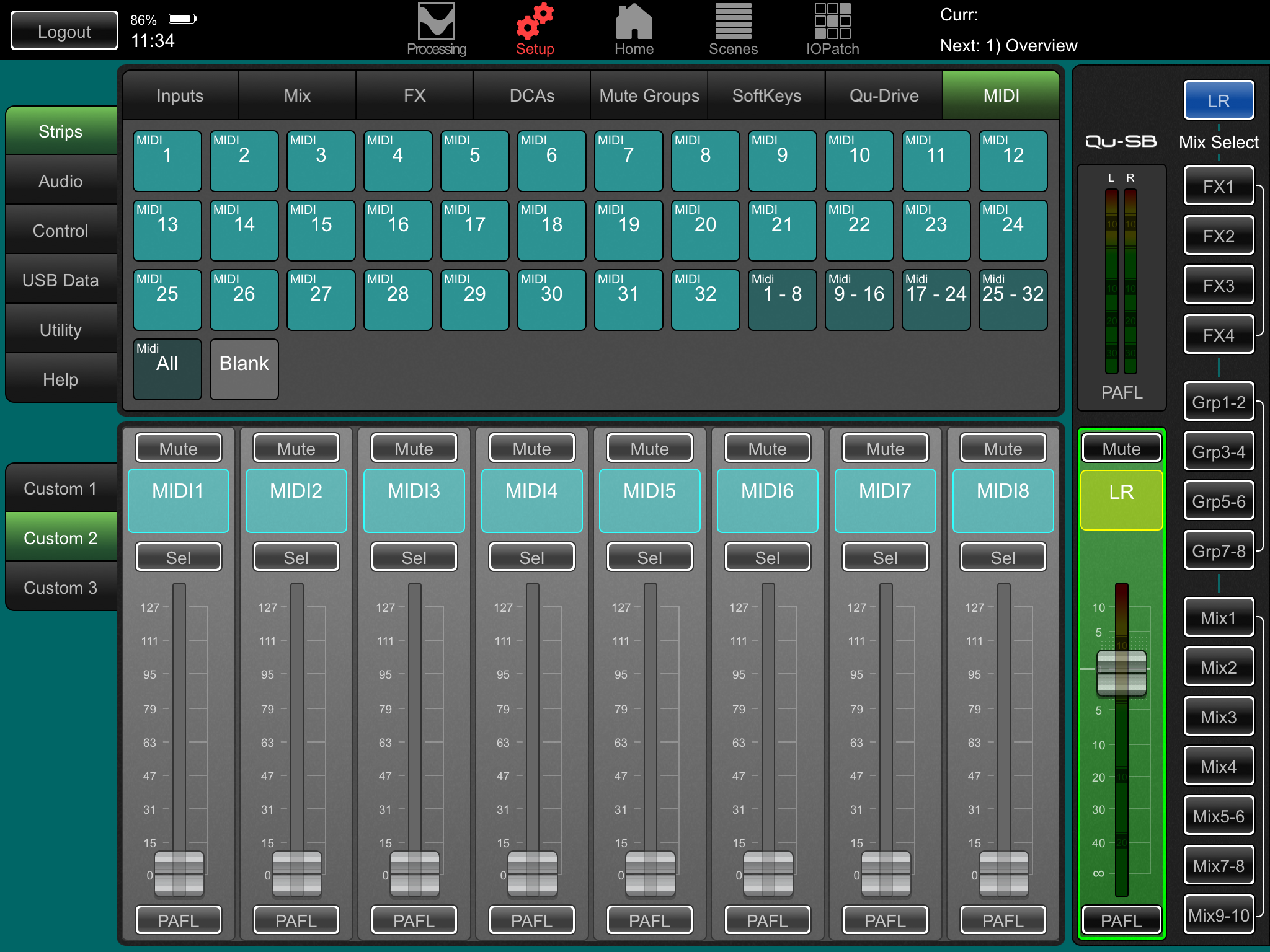

Benutzerdefinierte Layer zuweisen – Verwenden Sie die Setup-Bildschirm Streifen-Seite, um Streifen auf die drei verfügbaren benutzerdefinierten Streifen per Drag & Drop zu ziehen.

Einstellungen speichern

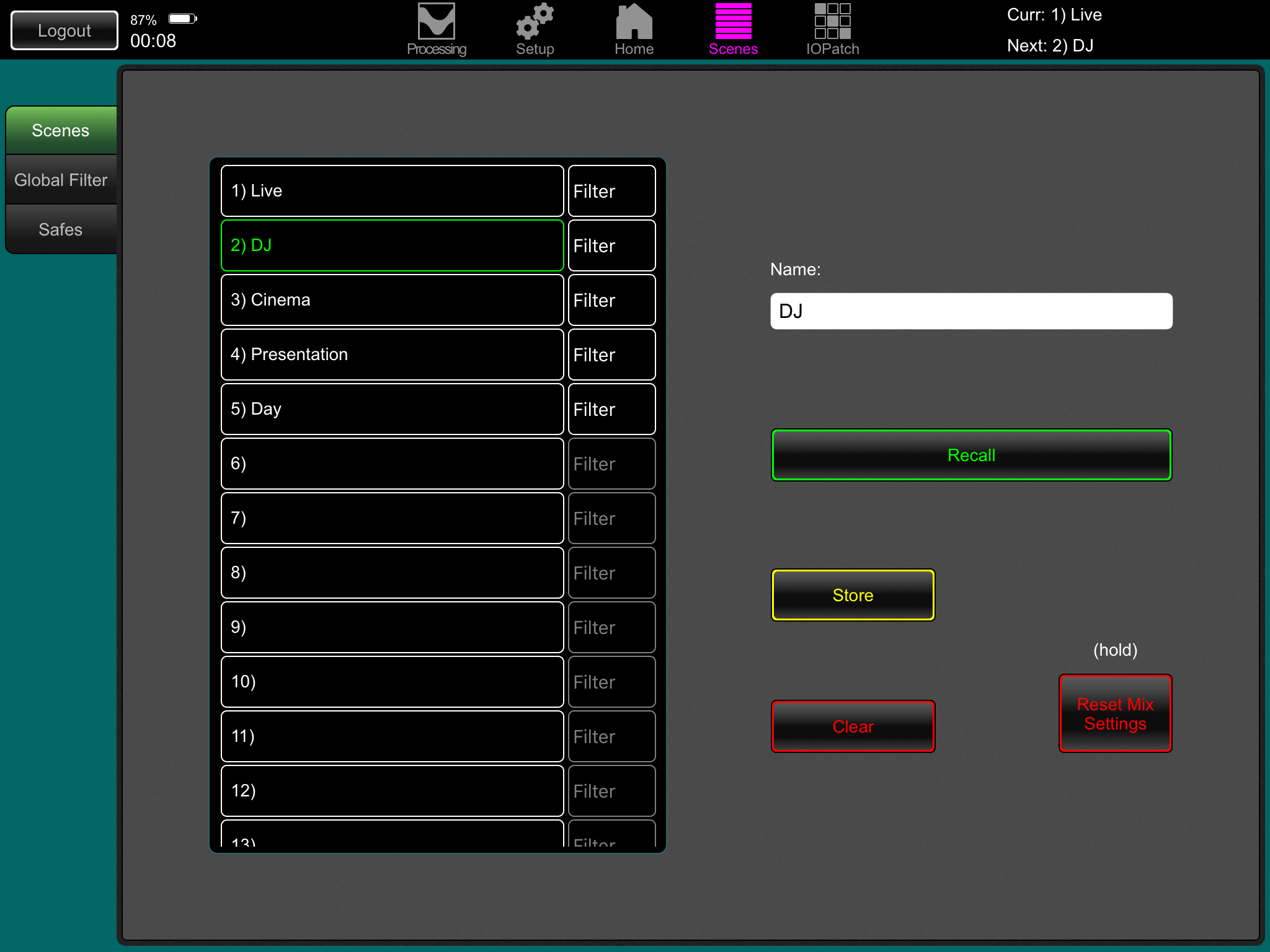

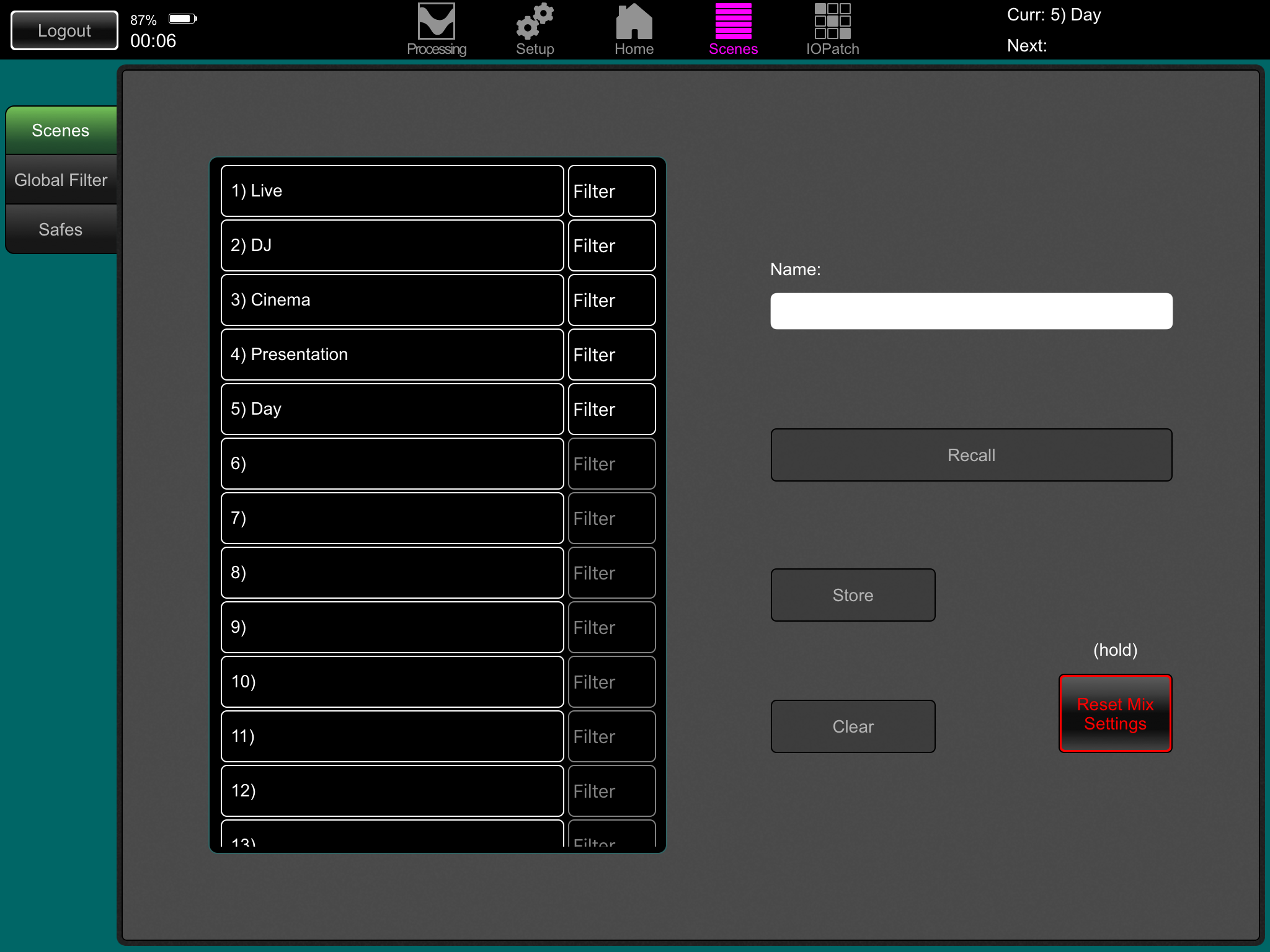

Scene-Speicher – Sobald Sie das Mischpult für die Sitzung eingerichtet haben, gehen Sie auf die Scenes-Seite, um die aktuellen Mix-Einstellungen als Szene zu benennen und zu speichern. Sie können bis zu 100 Szenen im Mischpult speichern.

Zum Beispiel können Sie Szenen für jede Band nach dem Soundcheck speichern, als Theater-Show-Cues, Aufnahmesessions, Vorlagen für zukünftige Shows usw.

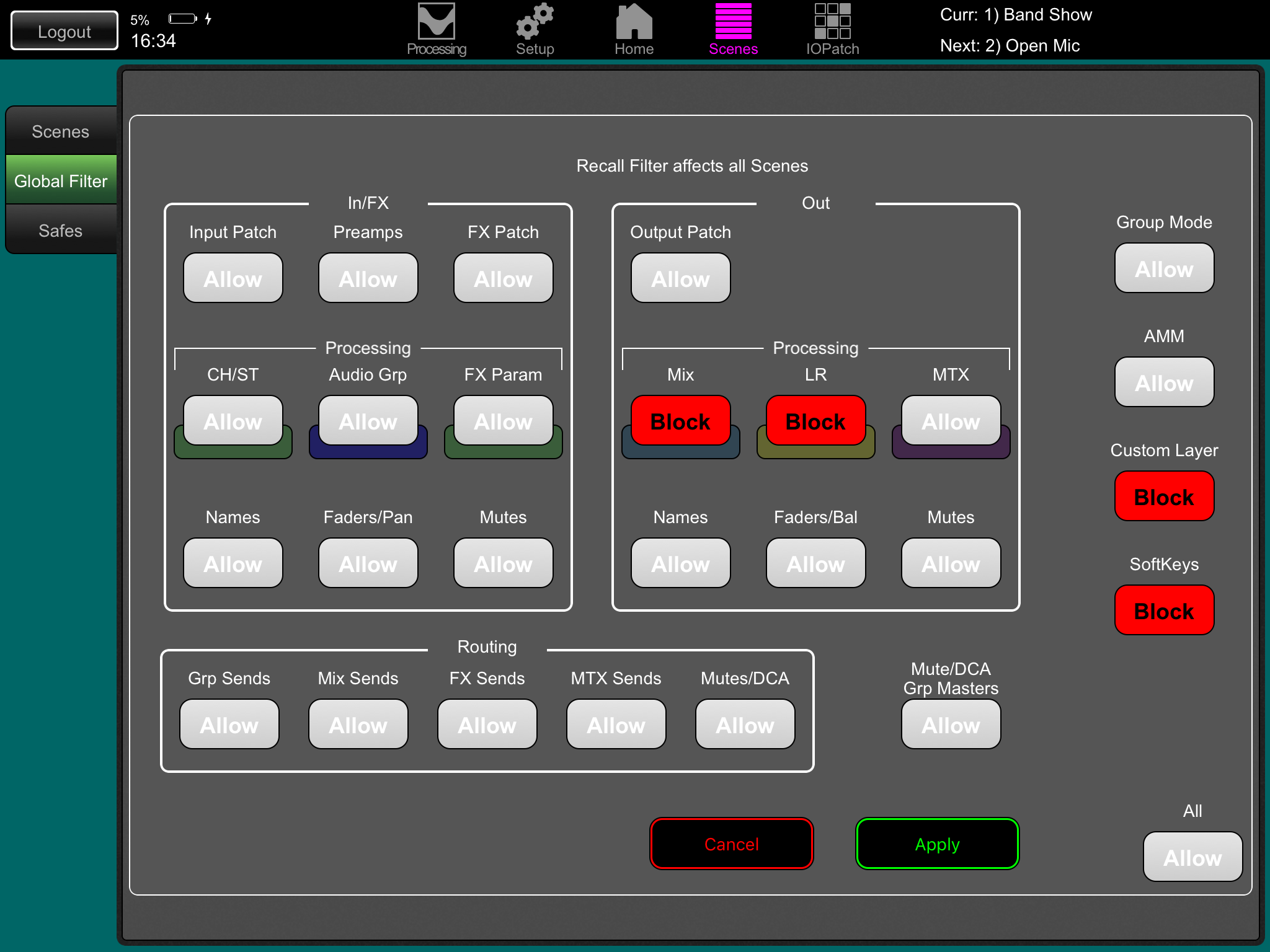

Globaler Scene-Filter – Diese Funktion schützt ausgewählte Parameter aller Kanäle oder Mischungen davor, beim Laden einer beliebigen Szene überschrieben zu werden. Zum Beispiel SoftKey- oder benutzerdefinierte Layer-Zuweisungen, die Sie nach dem Soundcheck vornehmen, oder die LR-Mix-Verarbeitung einschließlich GEQ, die Sie während der Füllung des Raums ändern können. Der Reset-Standard blockiert benutzerdefinierte Layer und SoftKeys.

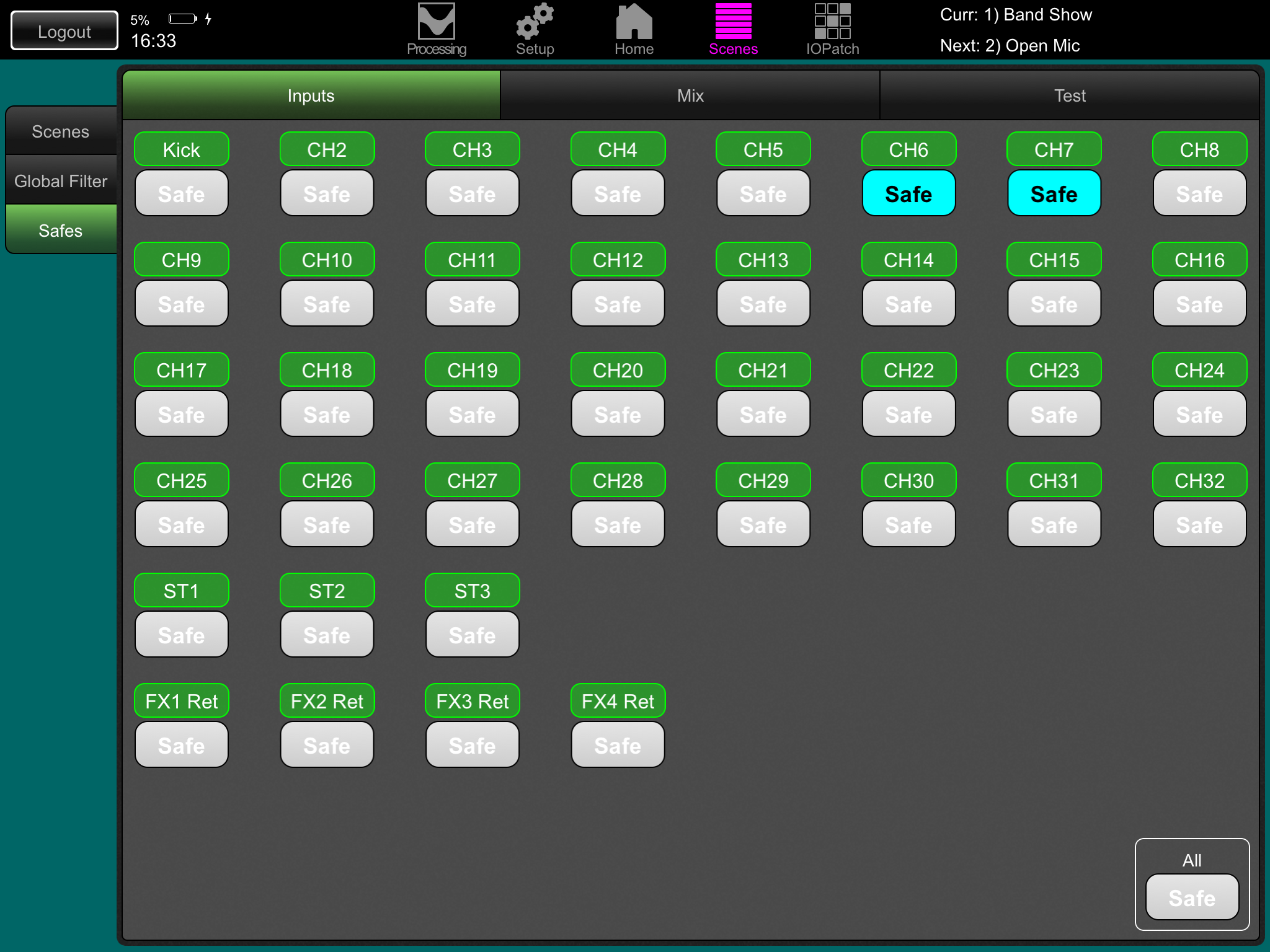

Scene-Safes – Diese Funktion schützt alle Parameter eines ausgewählten Kanals oder Mixes davor, beim Laden einer Szene überschrieben zu werden. Zum Beispiel Walk-In-Musik, DJ oder Moderator. Der Reset-Standard hat keine Safes gesetzt.

Pro Scene-Filter – Ähnlich wie der globale Filter, schützt aber ausgewählte Parameter nur bei einer einzigen Szenen-Wiedergabe. Jede Szene hat ihren eigenen Filter. Dies ist ein mächtiges Werkzeug, z. B. beim Abrufen von Cues in einer Theatershow oder Effektänderungen während Songs. Der Reset-Standard blockiert benutzerdefinierte Layer und SoftKeys.

Show-Speicher – Eine Show speichert alles, einschließlich der aktuellen Mix-Einstellungen, aller 100 Szenen, Bibliotheken und Setup. Shows werden nicht im Mischpult gespeichert, sondern direkt auf einem USB-Laufwerk im Qu-Drive-Anschluss erstellt.

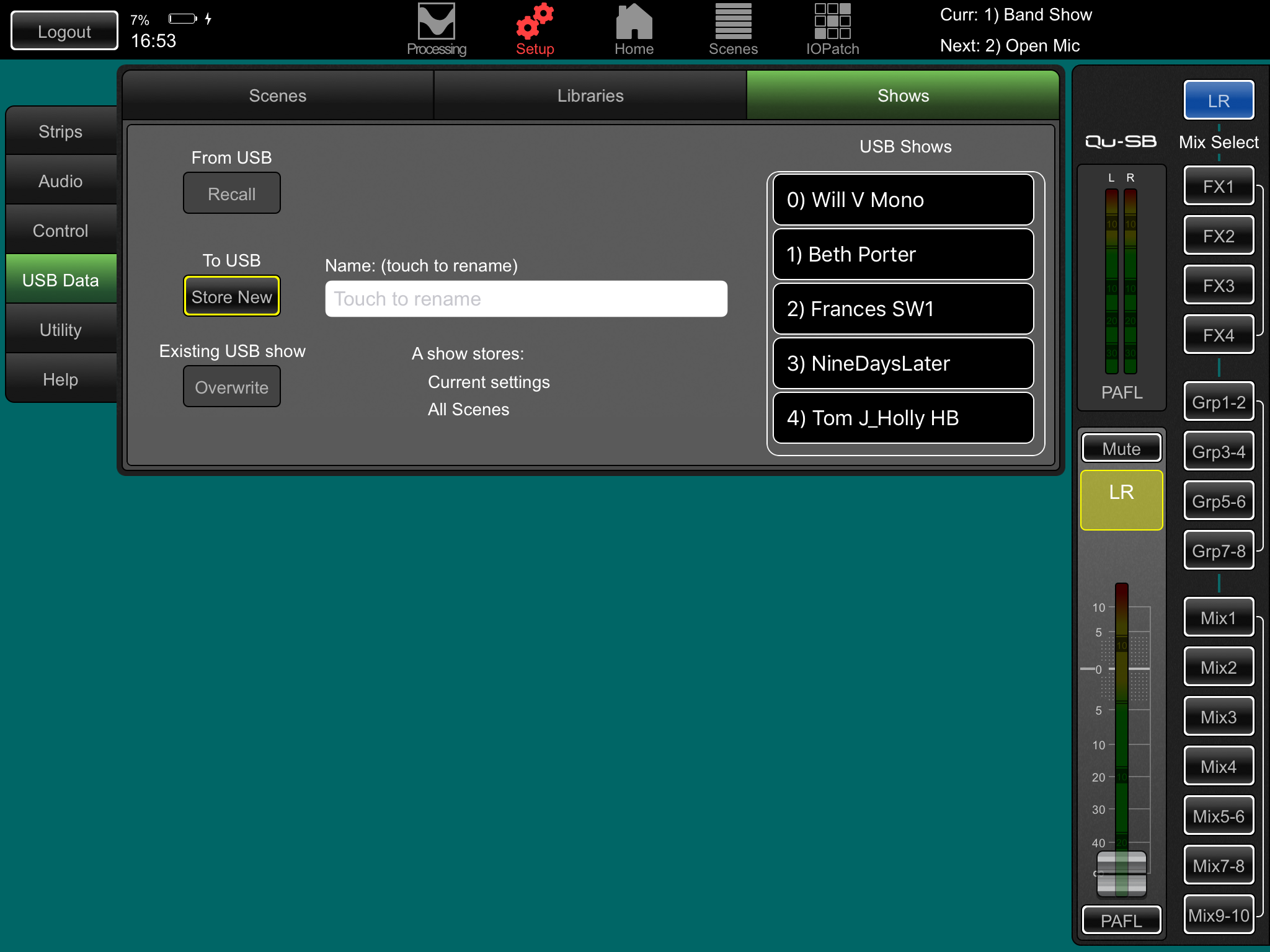

Archivierung und Datenübertragung über USB – Verwenden Sie ein USB-Gerät wie einen Stick oder eine Festplatte, um Qu-Einstellungen zu archivieren oder zwischen Qu-Mischpulten zu übertragen. Die Speicher sind mit allen Qu-Modellen kompatibel. Beginnen Sie mit der Formatierung des USB-Geräts am Qu-Mischpult. Verwenden Sie die Setup / Utility / Qu-Drive-Bildschirm Format-Funktion.

ⓘ Die Formatierung löscht alle vorhandenen Daten und erstellt ein Qu-Verzeichnis auf dem Gerät. Sie müssen das USB-Gerät nur einmal am Qu-Mischpult formatieren. Versuchen Sie nicht, die Qu-Daten oder Dateinamen mit einem Computer zu bearbeiten. Verwenden Sie das USB-Gerät nur mit dem Qu-Mischpult.

Benutzerberechtigungen

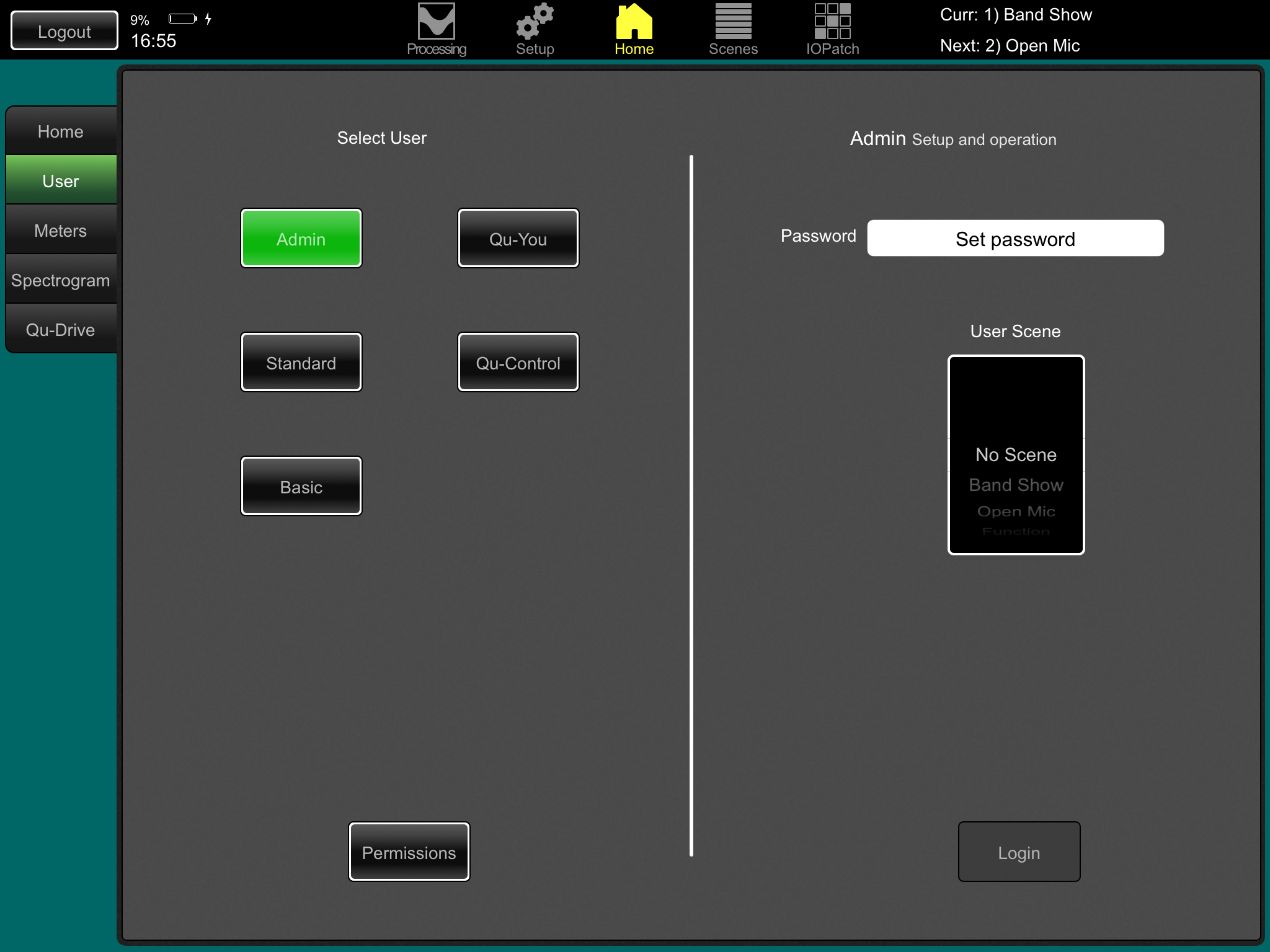

Sie können das System vor unbefugtem Zugriff schützen und einschränken, wie viel Kontrolle bestimmten Bedienern gegeben wird. Verwenden Sie die Home / User-Seite. Es gibt drei Benutzerprofile:

• Admin – Hat Zugriff auf alles und kann das Mischpult konfigurieren, Berechtigungen und Passwörter setzen.
• Standard – Kann den Live-Mix steuern, ist aber von System-Setup-Funktionen ausgeschlossen.
• Basic – Kann nur Fader und Stummschaltungen steuern.

Für jeden der drei Benutzer können Passwörter gesetzt werden. Diese sind bei jedem Login und Benutzerwechsel erforderlich. Die Qu-Pad App verlangt das Admin-Passwort, falls gesetzt. Admin kann ein separates Passwort für Qu-You und Qu-Control Apps setzen. Für Standard- und Basic-Benutzer können Szenenbereiche und Login-Szenen festgelegt werden.

USB-Aufnahme und Wiedergabe

USB B Streaming – Verbinden Sie einen Apple^® Mac oder Windows^® PC mit dem USB B-Port, um bis zu 32 Audiokanäle in beide Richtungen zu streamen und MIDI-Nachrichten zu senden.

Laden Sie den Allen & Heath DAW Control Treiber herunter, um die Qu MIDI Strip-Nachrichten in HUI- oder Mackie Control-Protokoll umzuwandeln.

Laden Sie den Allen & Heath Qu Windows ASIO/WDM Treiber herunter, um Audio und MIDI an einen PC zu streamen.

MIDI wird über den USB B-Port übertragen. Stellen Sie die Qu MIDI-Kanalnummer im Setup / Control / MIDI-Bildschirm ein.

Qu-Drive Aufnahme direkt auf USB-Laufwerk – Sie können Stereo- oder 18-Spur-Mehrspuraufnahmen direkt auf ein USB-Speichergerät aufnehmen, das an den Frontplatten-Qu-Drive-Port angeschlossen ist.

Für weitere Informationen siehe den Artikel „Understanding Qu-Drive and USB“ in der Qu Wissensdatenbank unter www.allen-heath.com/support.

Verwenden Sie das USB-Speichergerät nur mit dem Qu-Mischpult. Nutzen Sie es nicht für andere Anwendungen.

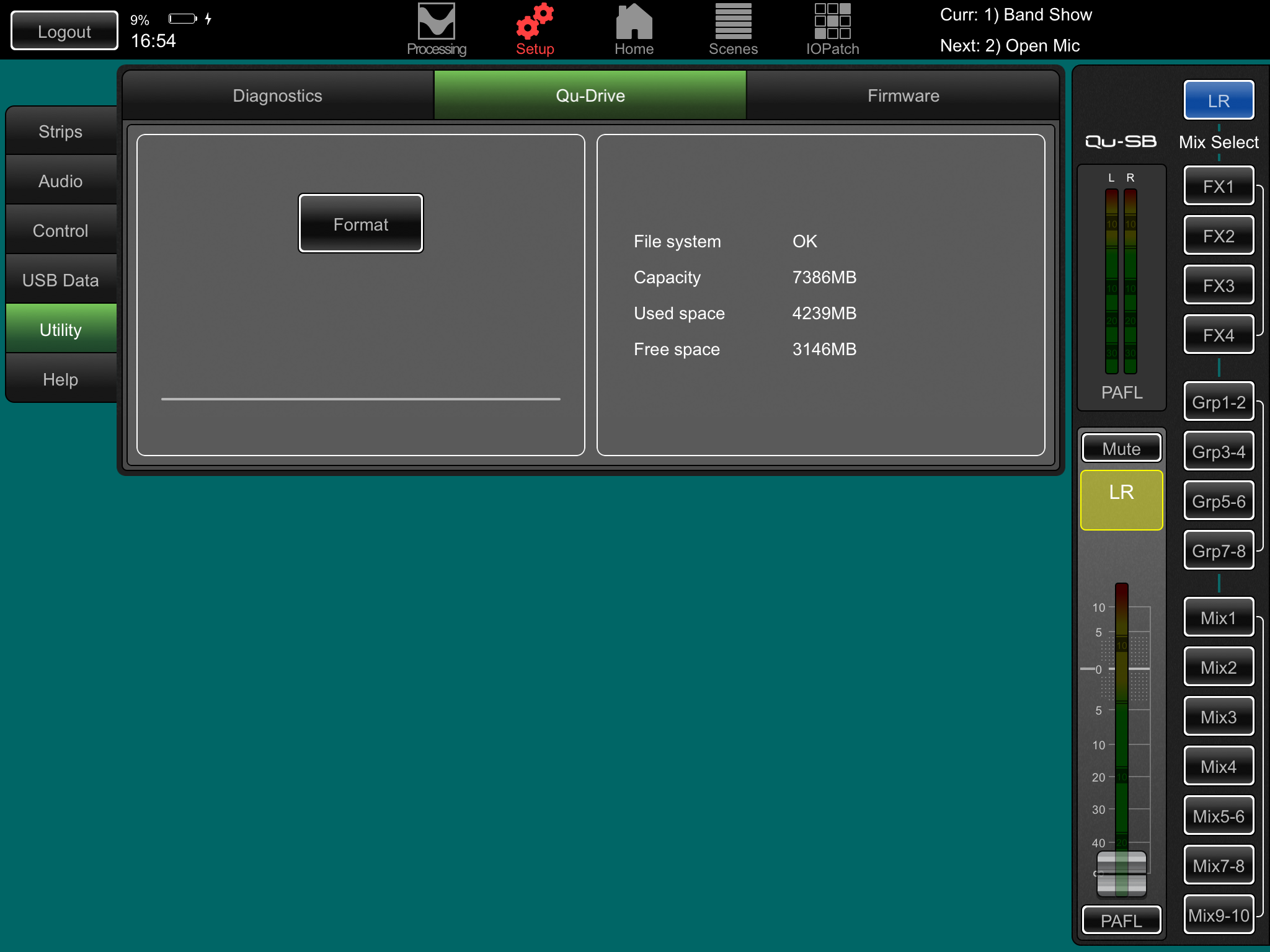

Formatieren Sie das USB-Gerät am Qu-Mischpult vor der Aufnahme über den Setup / Utility / Qu-Drive-Bildschirm. Dies löscht das Laufwerk und richtet die Qu-Verzeichnisstruktur ein.

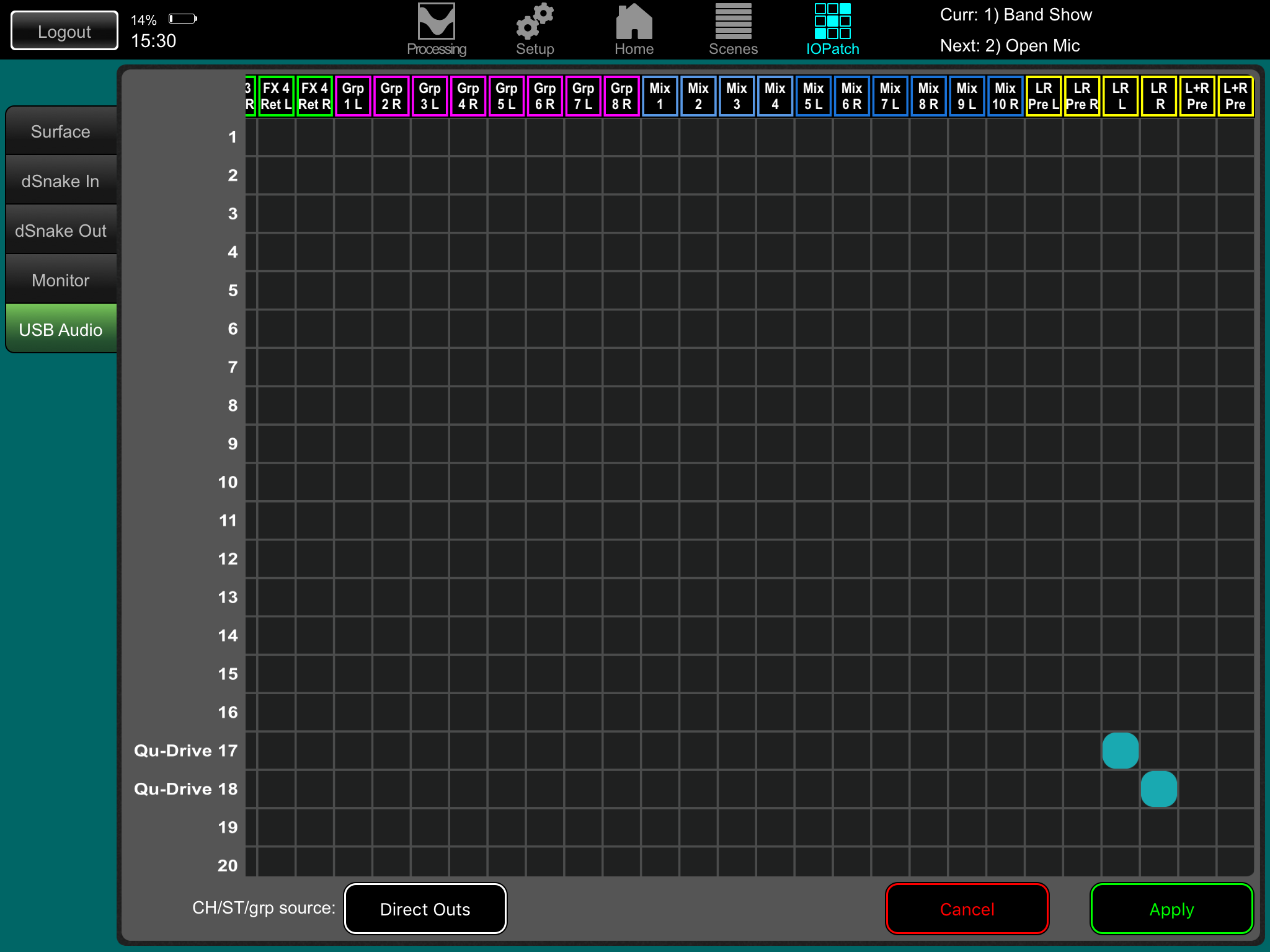

Quellen zum Aufnehmen patchen über den I/O Patch / USB Audio-Bildschirm. Wählen Sie Kanalquellen aus Insert Sends oder Direct Out.

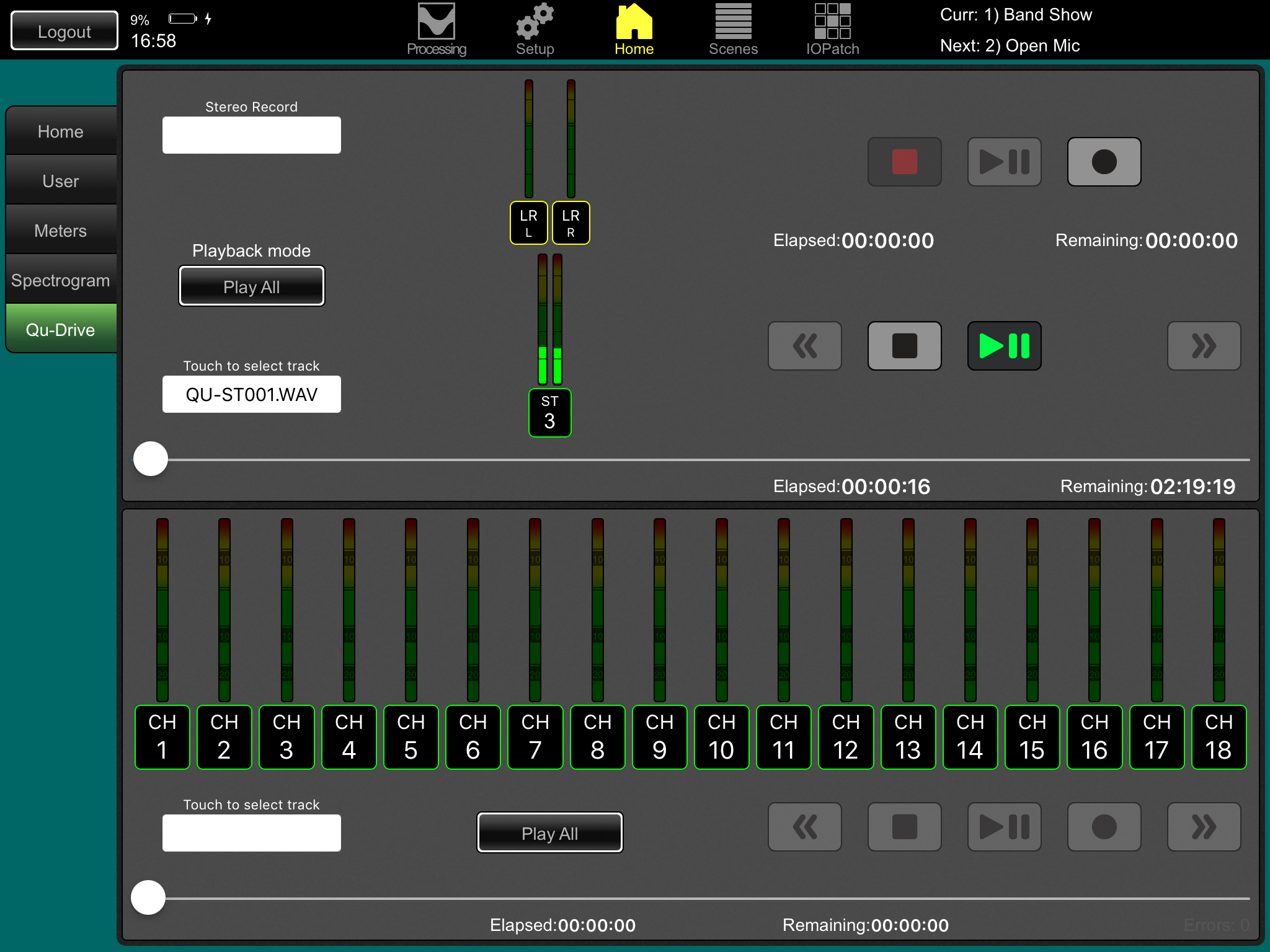

Stereo- oder Mehrspuraufnahme – Verwenden Sie den Home / Qu-Drive-Bildschirm. Die Aufnahme erstellt WAV-Dateien in Qu-Verzeichnissen auf dem USB-Gerät. Stereoaufnahme verwendet dieselbe Quelle wie Mehrspur CH17 und 18.

Stereo- oder Mehrspurwiedergabe – Patchen Sie USB als Quelle zu den Kanälen über den Processing-Bildschirm Preamp-Source-Popup. Wählen Sie „Qu-Drive“ als globale USB-Quelle.

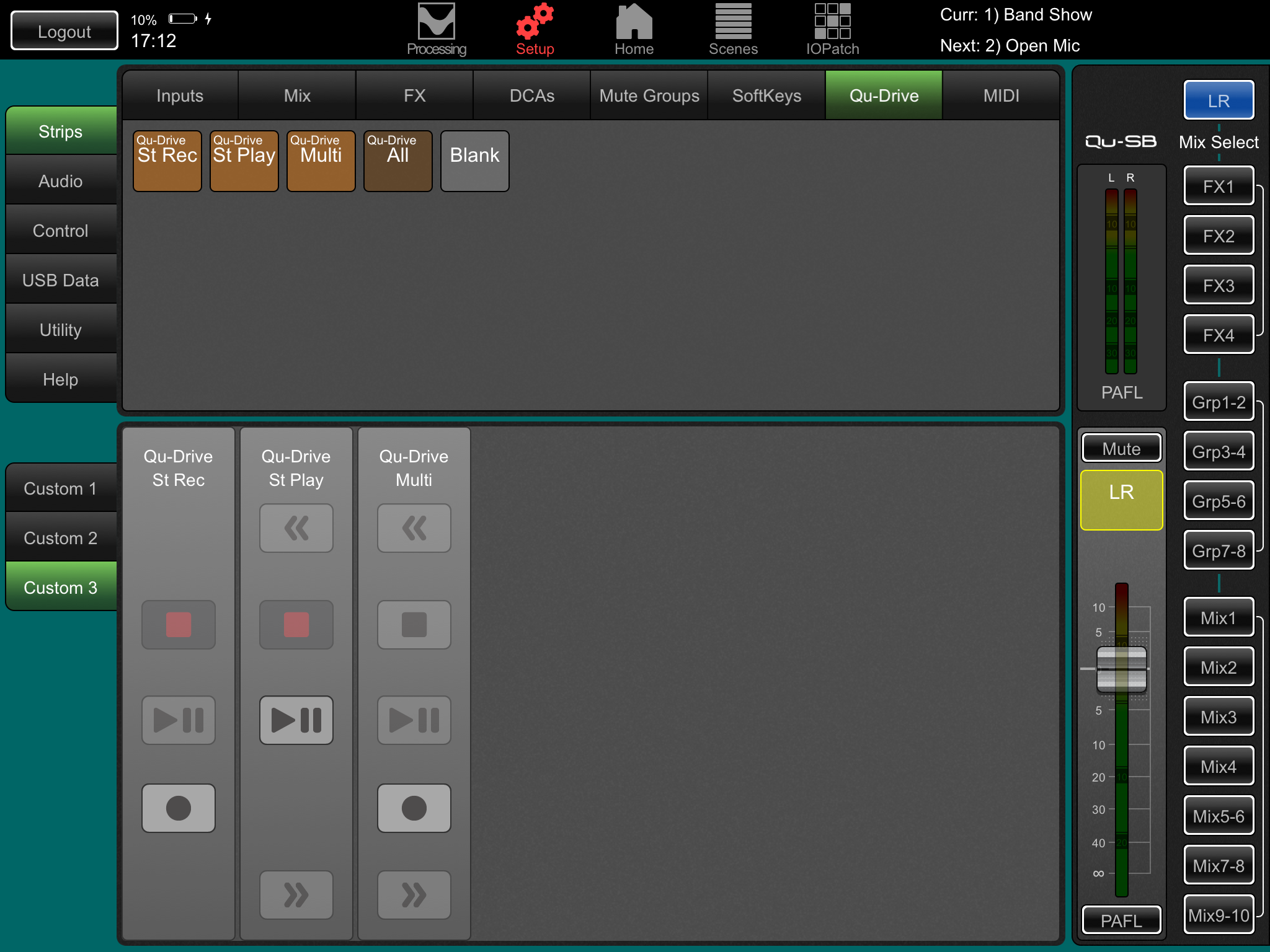

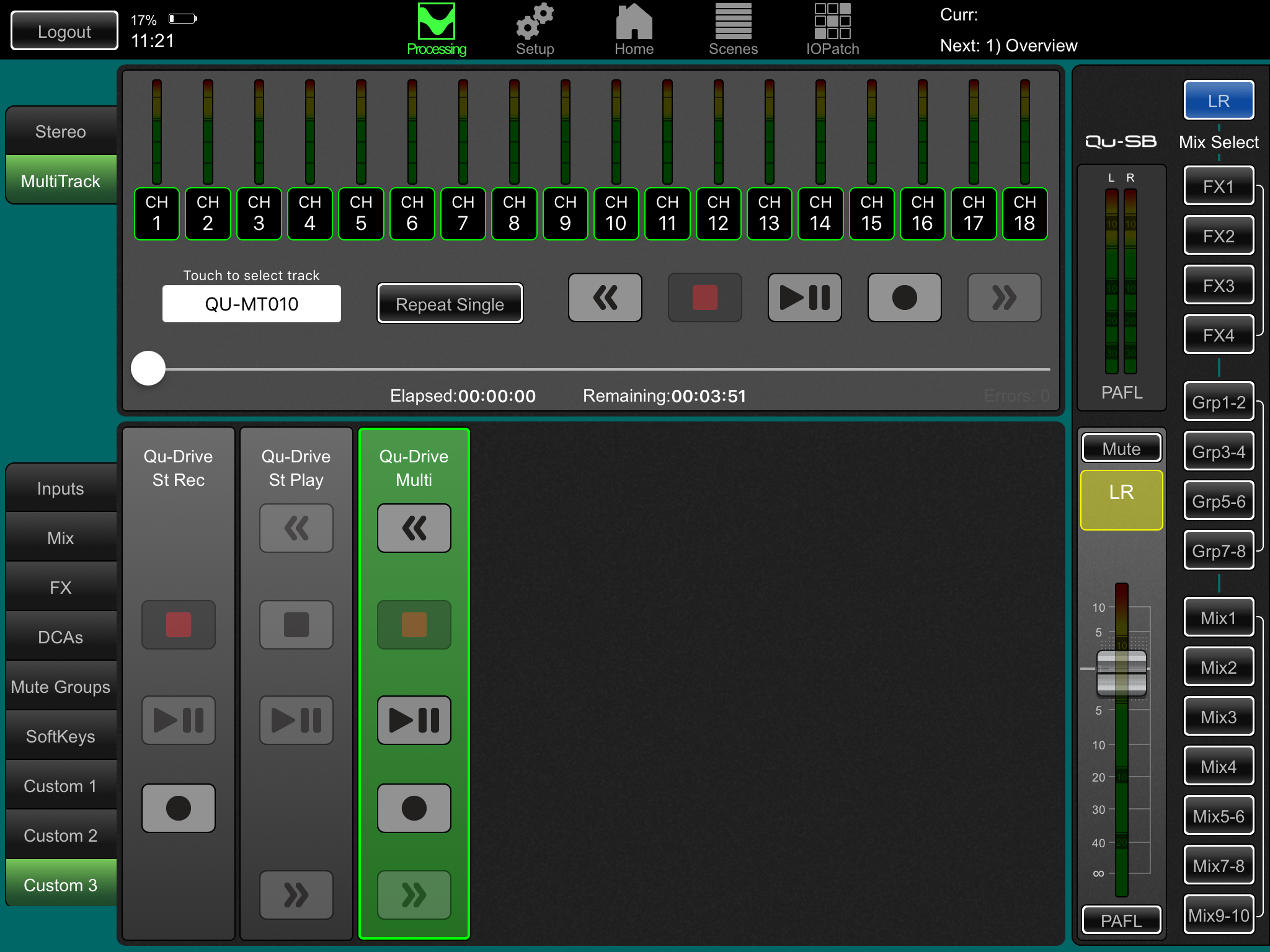

Verwendung von Qu-Drive Streifen für Transportsteuerung – Sie können Qu-Drive Transportsteuerungsstreifen für Stereo- oder Mehrspuraufnahme und -wiedergabe verwenden, z. B. zum Armieren, Starten und Stoppen von Aufnahmen während des Mischens. Verwenden Sie die Setup-Bildschirm Streifen-Seite, um Streifen auf die drei verfügbaren benutzerdefinierten Streifen zu ziehen.

Ein paar weitere Funktionen

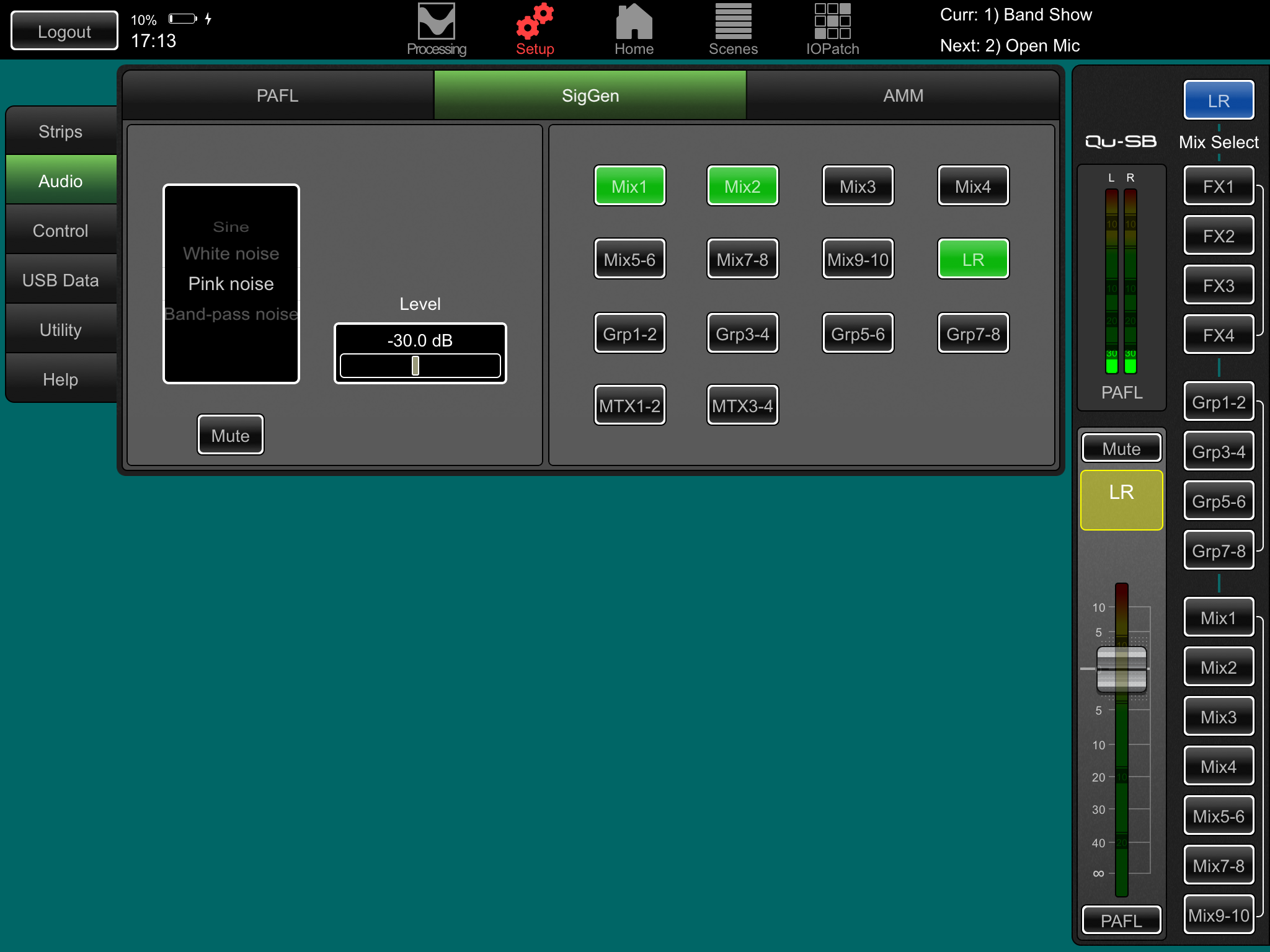

Signalgenerator – Das Qu-Mischpult hat einen eingebauten Signalgenerator. Pinkes Rauschen ist eine ausgezeichnete Quelle zum Testen von Lautsprechern. Es erzeugt gleiche Energie pro Oktave über alle Frequenzen und kann verwendet werden, um zu prüfen, ob alle Lautsprecher funktionieren und um Phasen- und Polaritätsprobleme zu erkennen.

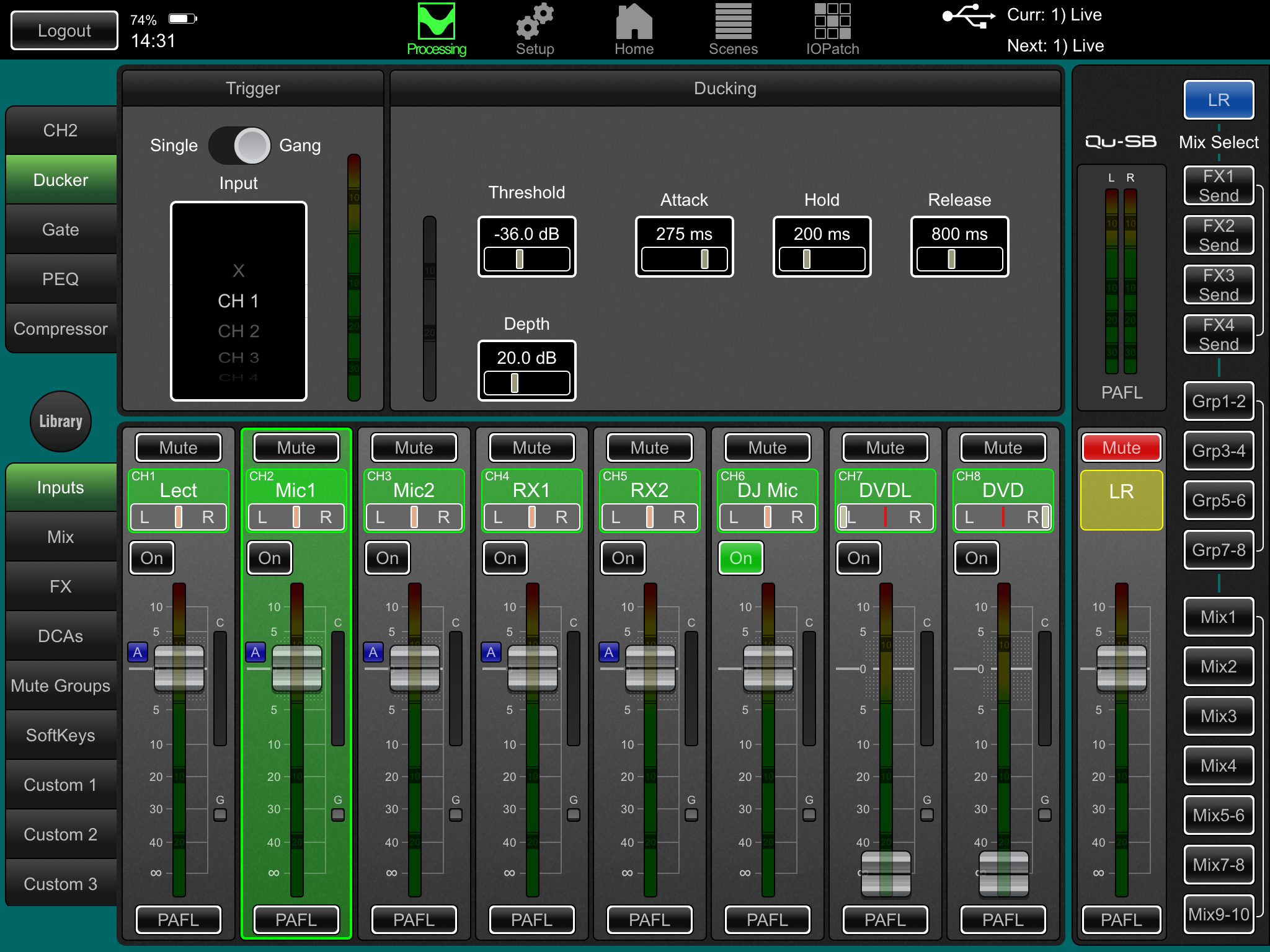

Kanal-Ducker – Sie können einen Ducker in Eingangskanäle oder Gruppen einschleifen. Dies ermöglicht es, ein beliebiges Signal zu verwenden, um automatisch andere Kanäle zu ducken (abzusenken), wenn es aktiv ist. Zum Beispiel, um ein Paging-Mikrofon als Trigger zu verwenden, um einen Hintergrundmusik-Kanal bei Verwendung abzusenken.

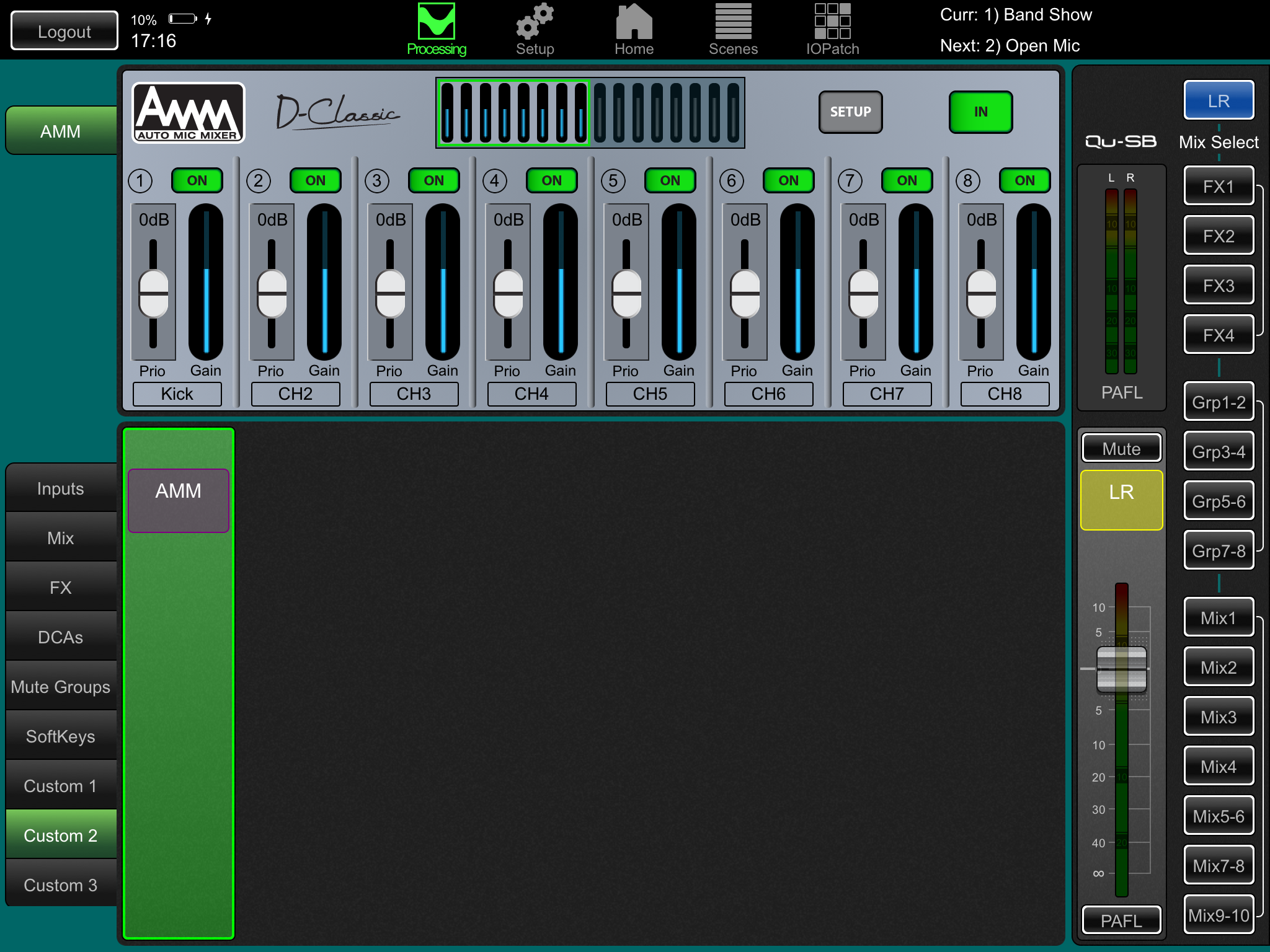

Automatisches Mikrofonmischen (AMM) – Sehr nützlich für Sprach-Anwendungen wie Konferenzen und Seminare mit mehreren Mikrofonen um einen Tisch. Das Qu AMM kann automatisch die Pegel dieser Mikrofone übernehmen, um die Verständlichkeit zu verbessern und Rückkopplungen durch viele offene Mikrofone zu reduzieren.

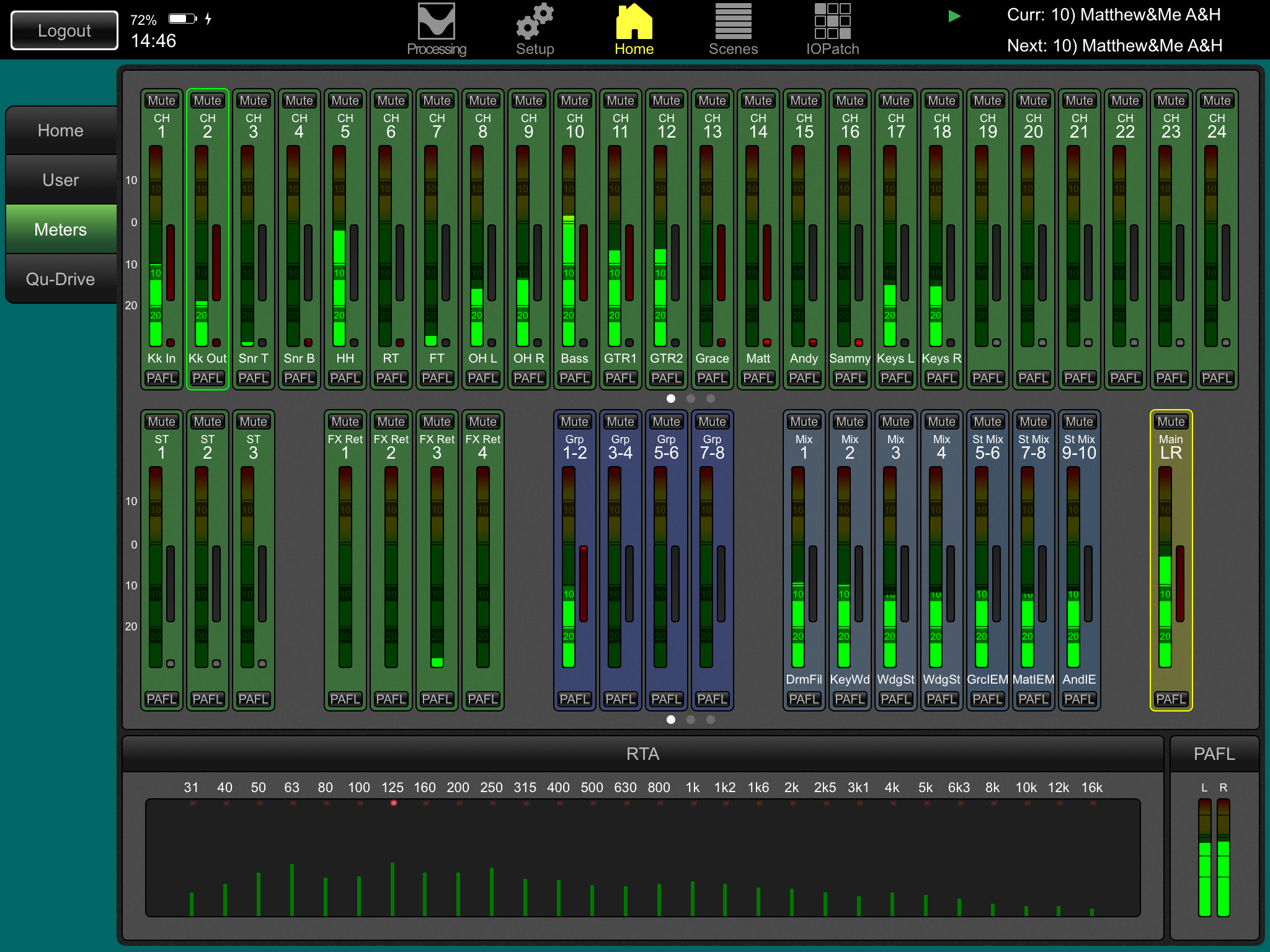

RTA – Der eingebaute Echtzeit-Analysator zeigt die Frequenzganganzeige des aktuell ausgewählten PAFL-Signals. Dies hilft, Problemfrequenzen in einem Raum zu finden oder Monitore abzustimmen.

Netzwerk-Reset

Es gibt zwei Reset-Funktionen mit dem versenkten Qu-SB Schalter über dem Netzwerkanschluss.

Während das Mischpult eingeschaltet ist, drücken und halten Sie mit einem dünnen spitzen Gegenstand die Network Reset-Taste an der Frontplatte.

Die Reset-Anzeige leuchtet dauerhaft GRÜN und blinkt nach einigen Sekunden stetig ROT, um anzuzeigen, dass der Reset läuft. Die Anzeige blinkt schnell GRÜN, um zu bestätigen, dass die Adresse auf DHCP zurückgesetzt wurde.

System-Hard-Reset – Alles löschen

Ein Reset beim Einschalten ist verfügbar, wenn Sie die Qu Mischpult-Einstellungen und Speicher vollständig zurücksetzen müssen. Dies kann vor dem Versand an einen Kunden oder bei vermuteten Systemproblemen sinnvoll sein.

Zum Zurücksetzen der Mix-Parameter vor Show oder Soundcheck (Pult nullen) verwenden Sie eine Scene oder die Reset Mix Settings-Funktion.

ⓘ Ein Hard-Reset setzt alle aktuellen Einstellungen auf Werkseinstellungen zurück und löscht alle Szenen, Benutzerbibliotheken, Benutzerberechtigungen und Passwörter.

Stellen Sie sicher, dass alle Verstärker und aktive Lautsprecher ausgeschaltet sind.

So führen Sie den Hard-Reset des Qu-Mischpults durch – Während das Mischpult ausgeschaltet ist, drücken und halten Sie mit einem dünnen spitzen Gegenstand die Network / Factory Reset-Taste an der Frontplatte. Stecken Sie das Netzkabel ein. Die blaue Power-Anzeige an der Frontplatte leuchtet, wenn das Mischpult eingeschaltet ist. Die Reset-Anzeige leuchtet dauerhaft ROT und blinkt nach einigen Sekunden langsam ROT, um anzuzeigen, dass der Reset läuft.

Die Anzeige blinkt schnell GRÜN, um zu bestätigen, dass der System-Hard-Reset abgeschlossen ist.

Firmware-Update-Verfahren

Es kann notwendig sein, die Mischpult-Firmware mit einem USB-Gerät im Qu-Drive-Port zu aktualisieren, ohne dass ein iPad angeschlossen ist.

Verwenden Sie ein USB-Gerät mit mindestens 2 GB Speicher. Das USB-Gerät muss mit FAT32-Dateisystem und einer Zuordnungseinheitengröße von 32 kB formatiert sein.

Hinweis: Die Formatierung löscht alle Daten auf dem USB-Gerät.

Weitere Informationen finden Sie im Artikel „Understanding Qu-Drive and USB“ in der Qu Wissensdatenbank unter www.allen-heath.com/support.

1. Firmware herunterladen.

   Besuchen Sie www.allen-heath.com/downloads, um die neueste Qu-SB Firmware zu finden.

   Die Firmware-Datei ist als .zip-Archiv verpackt. Der Dateiname enthält Modell und Firmware-Version, z. B. QuSBUpdtV1_90_xxxx.zip

   Lesen Sie immer die Release Notes auf der Software-Download-Seite.

   Speichern Sie die Datei auf Ihrem Computer.

2. Entfernen Sie alle vorherigen Qu Firmware-Dateien von Ihrem USB-Gerät.

   Es ist wichtig, vorherige Firmware zu entfernen, da das Mischpult versucht, die erste gefundene Version zu laden.

   Die Firmware-Datei liegt im Stammverzeichnis des USB-Geräts und hat die Endung .QUU.

3. Entpacken Sie den .zip-Ordner und legen Sie die .QUU-Datei ins Stammverzeichnis Ihres USB-Geräts.
4. Stecken Sie das USB-Gerät in den Qu-Drive-Port.

5. Drücken und halten Sie mit einem dünnen spitzen Gegenstand die Firmware Update Taste, um das Update-Verfahren zu starten.

   Das Update führt eine Dateiüberprüfung durch und die Firmware Update Anzeige zeigt:

   • Grünes Blinken, wenn die Datei auf dem USB-Gerät neuer ist als die installierte Firmware.
   • Rotes Blinken, wenn die Datei älter ist als die installierte Firmware.
   • Dauerhaftes rotes Leuchten, wenn ein Problem mit dem USB-Gerät besteht oder die Datei ungültig ist.

   Lassen Sie die Firmware Update Taste innerhalb von 3 Sekunden los, um das Update abzubrechen.

   Nach 3 Sekunden blinkt die Firmware Update Anzeige langsam ROT.

   Das Update läuft jetzt. Sie können die Firmware Update Taste loslassen.

   Die Anzeige blinkt GRÜN, um den Abschluss des Updates zu bestätigen.

   ⓘ Wichtig! Entfernen Sie nicht die Netzstromversorgung oder das USB-Gerät, bis das Update vollständig abgeschlossen ist.

   Nach Abschluss startet das Mischpult automatisch neu.

   Die gelbe Qu-Drive USB-Aktivitätsanzeige blinkt kurz, um zu zeigen, dass das Gerät gemountet ist.

   Das Firmware-Update-Verfahren und der System-Neustart sind jetzt vollständig abgeschlossen.

   Um zu überprüfen, ob das Update erfolgreich war, drücken und halten Sie die Firmware Update Taste.

   Die Anzeige leuchtet dauerhaft GRÜN, um zu zeigen, dass die installierte Firmware mit der Datei auf dem USB-Gerät übereinstimmt.

   Lassen Sie die Firmware Update Taste vor 3 Sekunden los, um zu vermeiden, dass das Update erneut gestartet wird! Bitte beachten Sie das Qu Mixer Referenzhandbuch für weitere Informationen zu diesen und anderen Qu Hardware- und Betriebsfunktionen.
