WICHTIG – Vor dem Start lesen

Sicherheitshinweise

Lesen Sie vor dem Start die Wichtigen Sicherheitshinweise, die dem Gerät beiliegen. Für Ihre eigene Sicherheit sowie die der Bediener, Techniker und Darsteller befolgen Sie alle Anweisungen und beachten Sie alle Warnhinweise auf dem Beiblatt und den Gerätepanelen.

System-Firmware

Die Funktion dieses Produkts wird durch die Firmware (Betriebssoftware) bestimmt, die es steuert. Die Firmware wird regelmäßig aktualisiert, wenn neue Funktionen hinzugefügt und Verbesserungen vorgenommen werden.

ⓘ Überprüfen Sie www.allen-heath.com auf die neueste Firmware-Version für das Produkt oder das Host-System.

Software-Lizenzvereinbarung

Mit der Nutzung dieses Allen & Heath Produkts und der darin enthaltenen Software stimmen Sie den Bedingungen der entsprechenden Endbenutzer-Lizenzvereinbarung (EULA) zu, eine Kopie davon finden Sie unter www.allen-heath.com/legal. Sie erklären sich mit den Bedingungen der EULA durch Installation, Kopieren oder Verwendung der Software einverstanden.

Weitere Informationen

Bitte besuchen Sie die Allen & Heath Webseite für weitere Informationen, Wissensdatenbank und technischen Support. Für weitere Informationen zu Setup- und Mischfunktionen konsultieren Sie bitte die Firmware-Referenzhandbücher, die unter www.allen-heath.com zum Download bereitstehen.

Sie können auch unserer Allen & Heath Digital Community beitreten, um Wissen und Informationen mit anderen Nutzern auszutauschen.

Allgemeine Vorsichtsmaßnahmen

• Schützen Sie das Gerät vor Schäden durch Flüssigkeiten oder Staub.
• Wenn das Gerät bei Minustemperaturen gelagert wurde, lassen Sie es vor der Verwendung am Veranstaltungsort Zeit, die normale Betriebstemperatur zu erreichen. Empfohlene Betriebstemperatur: 0 bis 40 Grad Celsius.
• Vermeiden Sie die Nutzung des Geräts bei extremer Hitze und direkter Sonneneinstrahlung. Stellen Sie sicher, dass die Lüftungsschlitze und Lüfter nicht blockiert sind und eine ausreichende Luftzirkulation um das Gerät gewährleistet ist.
• Reinigen Sie das Gerät mit einer weichen Bürste und einem trockenen fusselfreien Tuch. Verwenden Sie keine Chemikalien, Scheuermittel oder Lösungsmittel. Verwenden Sie kein Schmiermittel oder Kontaktreiniger auf Fadern.
• Es wird empfohlen, Wartungen nur von einem autorisierten Allen & Heath Händler durchführen zu lassen. Kontaktdaten Ihres lokalen Händlers finden Sie auf der Allen & Heath Webseite. Allen & Heath übernimmt keine Haftung für Schäden, die durch Wartung, Reparatur oder Modifikation durch nicht autorisiertes Personal entstehen.

Registrieren Sie Ihr Produkt

Registrieren Sie Ihr Produkt online unter www.allen-heath.com/register.

Garantie

Für dieses Produkt gilt eine eingeschränkte Herstellergarantie, deren Bedingungen Sie unter www.allen-heath.com/legal finden.

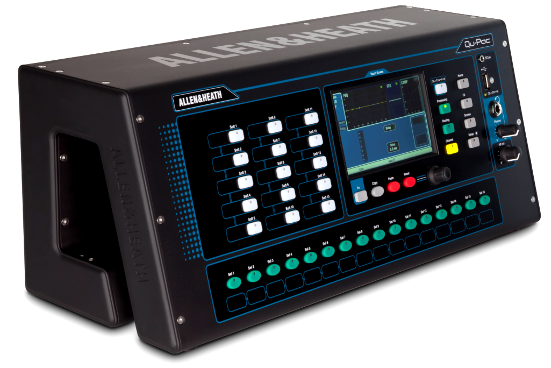

Einführung in Qu-Pac

Qu-Pac ist Teil der Allen & Heath Qu-Serie digitaler Mischpulte. Es ist eine faderlose Version mit den gleichen lokalen Anschlüssen wie das Qu-16, verwendet jedoch die Qu-32 Mix-Engine und kann daher mit einem optionalen AudioRack über die dSNAKE Cat5 digitale Snake auf volle 32 Kanäle erweitert werden. Qu-Pac ist für drahtloses Live-Mixing konzipiert, beispielsweise mit einem iPad. Es kann auch vollständig über das Touchscreen-Frontpanel gesteuert werden. Qu-Pac eignet sich für viele Anwendungen, bei denen eine kompakte Lösung erforderlich ist:

• Kompaktes Live-Mischpult für drahtloses Remote-Mixing
• Bandmischer für Side-of-Stage Live-Mixing, persönliche Monitore, Live- und DAW-Multitrack-Aufnahmen
• Installationsmischer mit Benutzer-Logins für Veranstaltungstechniker und Zonenkontrolle durch nicht-technisches Personal

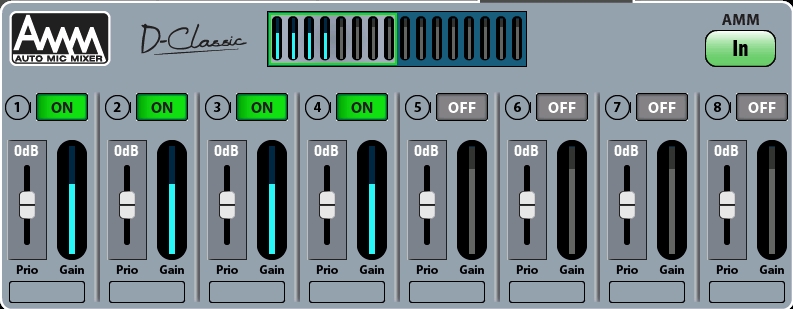

• Mischpult für Firmenveranstaltungen mit eingebautem automatischem Mikrofonmischer (AMM)

• Freistehend oder 19” 4U Rackmontage (Rackohren im Lieferumfang enthalten)
• 16 Mic/Line-Eingänge, erweiterbar auf 32 über dSNAKE (digitale Snake und optionale AudioRacks)
• 3 Stereo-Line-Eingänge, 12 Mixes (4 mono, 3 stereo, LR), 4 Stereo-Gruppen, 2 Stereo-Matrix
• Fähigkeit, Gruppen in zusätzliche Mixes umzuwandeln (bis zu 4 Mono- und 7 Stereo-Monitore)
• 4 interne FX-Engines mit dedizierten Return-Kanälen
• 4 Mute-Gruppen, 4 DCA-Gruppen
• Eingangsverarbeitung – Preamp, HPF, Gate, PEQ, Kompressor, Delay, Ducking
• Ausgangsverarbeitung – PEQ, grafischer EQ, Kompressor, Delay
• 100 Scene-Speicher mit Rückruffiltern, Safes und USB-Datenübertragung
• Qu-Drive für Stereo- und 18-Spur-Aufnahme/Wiedergabe auf USB-Festplatte
• 32-in, 32-out USB-Streaming, MIDI DAW-Steuerung
• Qu-Pad Ingenieur-Misch-App für drahtlose Fernsteuerung via iPad
• Qu-You persönliche Monitor-App für iPhone, iPad, iPod Touch, Android
• Qu-Control anpassbare Steuerungs-App für iPhone, iPad, iPod Touch
• Kompatibel mit dem Allen & Heath ME Personal-Mixing-System
• Anpassbare 15 SoftKeys, 16 Sel-Tasten, Qu-Control Bildschirm
• Benutzerrechte und Login zur Bedienerzugangskontrolle

Installation von Qu-Pac

Freistehend

Für den Betrieb auf einem Tisch, Regal oder einer anderen ebenen Fläche.

Stellen Sie sicher, dass die 4 Gummifüße angebracht sind.

Lassen Sie an den Seiten und hinten ausreichend Platz für die Belüftung.

Das Mischpult kann in einer speziell gepolsterten Tasche oder einem Flightcase transportiert werden.

Optional ist eine Polyester-Qu-Pac gepolsterte Tragetasche AP9931 von Allen & Heath erhältlich.

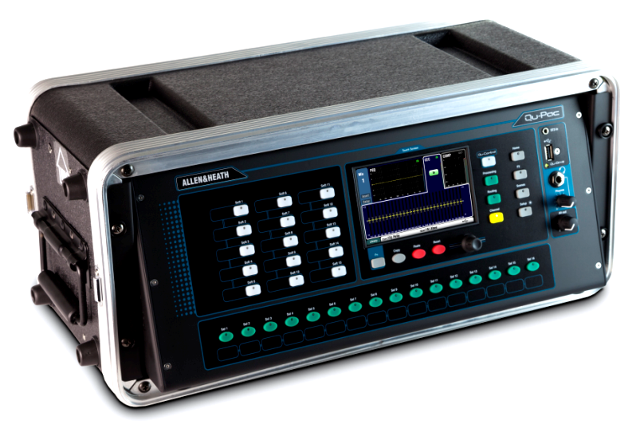

Rack-Einbau

Für den Betrieb im 4U-Rackplatz eines Standard-19” Geräteracks oder Flightcases.

Wählen Sie ein „flaches“ Gehäuse mit einer Innentiefe von mindestens 200 mm (8”), um einfachen Zugang zu den rückseitigen Anschlüssen zu ermöglichen.

Das Frontpanel des Mischpults ist nach oben geneigt, um den Zugriff auf die Bedienelemente im Rack zu erleichtern.

Qu-Pac wird mit einem Rack-Ohr-Kit geliefert, um von freistehendem Betrieb auf Rackbetrieb umzubauen. Zum Anbringen der Rackohren:

Befestigen Sie die Ohren jeweils mit 2x M4x8 Schrauben pro Seite am Gehäuse.

Entfernen Sie bei Bedarf die 4 Gummifüße, indem Sie die zentrale Kunststoffbuchse mit einem kleinen Schlitzschraubendreher heraushebeln.

Sichern Sie Qu-Pac mit geeigneten Rack-Schrauben und Unterlegscheiben im Rack.

ⓘ - Sorgen Sie für ausreichende Luftzirkulation um die Lüftungsschlitze an der Rückseite und im Gehäuseinneren. Blockieren Sie nicht die Seiten.

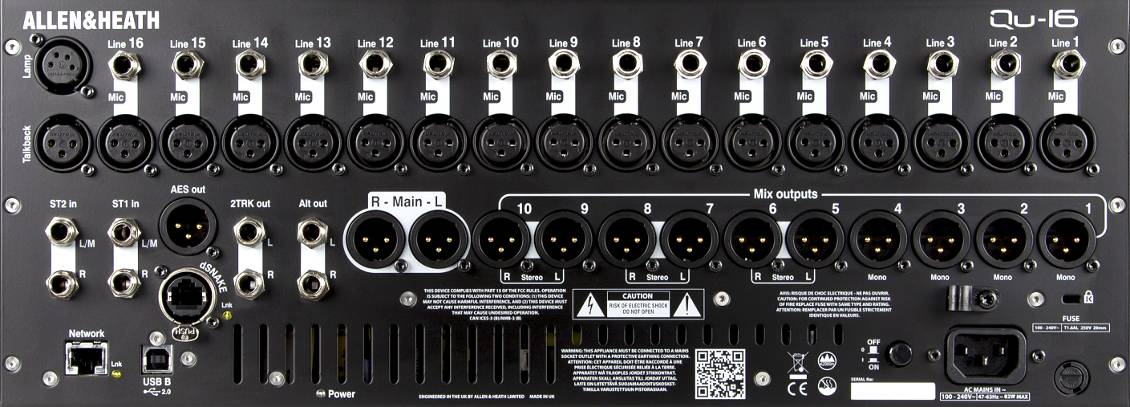

Rückseite

Anschließen und Einschalten des Mischpults

Wenn Sie ein entferntes AudioRack verwenden, verbinden Sie es mit einem Cat5-Digital-Snake-Kabel. Verwenden Sie STP (geschirmtes verdrilltes Paar) Cat5e oder höherwertiges Kabel bis zu 100 m (330 Fuß) Länge. Kabel mit Folien- und Geflechtschirm bieten Schutz vor Störungen und sind in der Regel robuster. Litzenkabel sind weniger anfällig für Schäden bei Knicken oder häufigem Aufwickeln. Stecken Sie es in den dSNAKE-Anschluss. Wenn Sie ein zweites AudioRack anschließen, verbinden Sie es mit dem EXPANDER-Anschluss des ersten.

Sobald ein AudioRack erkannt wird, erscheint das gelbe dSNAKE-Symbol rechts in der Symbolleiste:

ⓘ Wichtig – Lesen Sie vor dem Start das Sicherheitshinweisblatt, das mit dem Mischpult geliefert wird. Dieses kann auch von der Allen & Heath Webseite heruntergeladen werden.

ⓘ Um laute Knackgeräusche zu vermeiden, schalten Sie das Mischpult nicht ein oder aus, während die PA-Lautsprecher eingeschaltet sind. Schalten Sie die Verstärker immer zuletzt ein und zuerst aus.

Mischpult einschalten – Drücken Sie den EIN/AUS-Schalter. Das Mischpult benötigt nur wenige Sekunden zum Hochfahren. Es stellt die vorherigen Einstellungen wieder her. Der LR-Mix wird ausgewählt und die Verarbeitung auf dem Bildschirm angezeigt.

Mischpult ausschalten – Wählen Sie zuerst den Home-Bildschirm. Tippen Sie auf Herunterfahren, um Prozesse wie Parametrierspeicherung und USB-Datenübertragung oder Aufnahme sicher abzuschließen. Nach Abschluss drücken Sie den EIN/AUS-Schalter, um das Mischpult auszuschalten.

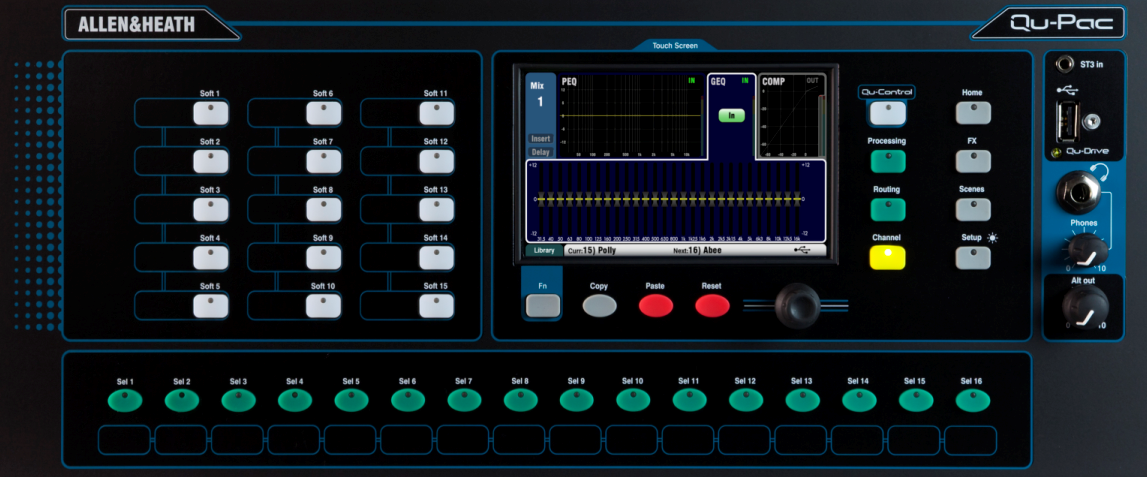

Frontpanel

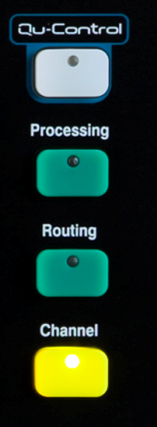

Live-Mixing-Bildschirme

Bieten schnellen Zugriff auf Live-Mixing-Funktionen wie Pegelsteuerung und Signalverarbeitung:

Qu-Control – Benutzerzuweisbarer benutzerdefinierter Bildschirm für einfache Pegel-, Stummschaltungs- und Ein/Aus-Steuerung. Eine Benutzerberechtigung kann so gesetzt werden, dass dies die einzige Steuerung für den „Basisbenutzer“ ist, z. B. für Barpersonal zur Kontrolle der Zonemusikquelle und des Pegels in einem Veranstaltungsort.

Verarbeitung – Folgt der aktiven Sel-Taste oder -Schaltfläche, um die Signalverarbeitungsbildschirme zu öffnen. Dies umfasst Preamp, Gate, Ducker, PEQ, GEQ, Kompressor, Delay, FX-Parameter und mehr.

Routing – Folgt der aktiven Sel-Taste oder -Schaltfläche, um die Routing-Zuweisungen und zugehörigen Optionsbildschirme zu öffnen.

Kanal – Dies ist der Hauptbildschirm für das Live-Mixing. Er folgt der aktiven Sel-Taste oder -Schaltfläche, um einen virtuellen „Faderstreifen“ auf dem Bildschirm zu öffnen. Dies ersetzt die physischen Fader der anderen Qu-Mischpultmodelle. Es bietet eine Möglichkeit, mit den Fadern beim Mischen vom Frontpanel aus zu arbeiten.

Der Kanalbildschirm zeigt Registerkarten und Sel-Tasten, um auf jeden Qu-Eingangs- oder Ausgangskanal sowie die DCA- und Mute-Gruppen-Master zuzugreifen.

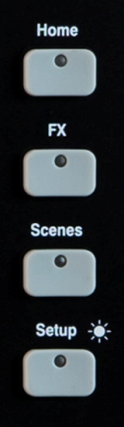

Systembildschirme

Bieten Zugriff auf die Mischpultkonfiguration, Qu-Drive-Aufnahme und Speicher:

Home – Seiten mit Verwaltungsfunktionen einschließlich sicherem Herunterfahren, Sperren der Oberfläche, Ändern und Einrichten von Benutzerprofilen, Anzeige von Messern und RTA sowie Arbeiten mit Qu-Drive Stereo- und Mehrspuraufnahme und -wiedergabe.

FX – Anzeigen, Laden und Einrichten der 4 internen Effektgeräte. Die Rückansicht ermöglicht das Patchen jeder Einheit als Insert oder Send/Return. Diese können Hall-, Delay- und Modulationseffekte bereitstellen.

Scenes – Benennen, speichern und abrufen von bis zu 100 Scene-Speichern. Sie können ausgewählte Parameter vom Szenenabruf durch globale oder szenenspezifische Filter blockieren. Sie können ausgewählte Kanäle vor Überschreibung schützen, indem Sie sie als Szenen-Safe markieren.

Setup – Seiten zur Konfiguration von Qu-Pac. Beinhaltet PAFL-Optionen, Talkback, Signalgenerator, benutzerdefinierte Sel-Tasten, SoftKeys, Netzwerk, MIDI, Ausgangspatching und mehr. Sie können Scene-, Bibliotheks- und Show-Daten auf ein USB-Speichergerät übertragen, den Bildschirm kalibrieren, ein USB-Laufwerk für die Aufnahme formatieren und die Mischpult-Firmware aktualisieren.

Drücken und halten Sie die Setup-Taste und drehen Sie den Bildschirm-Drehregler für die Dimmer-Funktion zur Einstellung der Bildschirm- und Anzeigenhelligkeit.

Kopieren/Einfügen/Zurücksetzen

Diese ermöglichen das Kopieren oder Zurücksetzen von Verarbeitungs- oder Mixparametern. Zum Kopieren halten Sie die Kopieren-Taste gedrückt und drücken die Taste oder berühren die Schaltfläche für die Parameter, die Sie kopieren möchten. Dann halten Sie die Einfügen-Taste gedrückt und drücken die Taste oder berühren die Schaltfläche für den Kanal oder Mix, in den Sie kopieren möchten. Zum Zurücksetzen halten Sie die Zurücksetzen-Taste gedrückt und drücken eine zugehörige Taste oder Schaltfläche:

+ Sel-Taste oder -Schaltfläche = Alle zugehörigen Verarbeitungen – HPF, Gate, PEQ, GEQ, Kompressor, Delay

+ Mix-Auswahltaste = Send-Pegel, Pan, Zuweisung (nicht Pre/Post-Einstellungen)

+ Berühren Sie den oberen Bereich des Verarbeitungsbildschirms = Nur der zugehörige Verarbeitungsblock

+ Berühren Sie den Scene-Eintrag in der Liste = Scene-Name, Inhalt und Filter

Fn-Taste – Drücken, um eine Optionsseite für den aktuell ausgewählten Bildschirm zu öffnen. Die Funktion wird in der unteren Symbolleiste angezeigt. Zum Beispiel Zugriff auf die Eingangssignalzuweisung von der Verarbeitung-Bildschirmseite Preamp oder die Mute- und DCA-Gruppen vom Routing-Bildschirm.

Benutzerdefinierte Sel-Tasten

16 Sel-Tasten können vom Benutzer für schnellen Zugriff auf beliebige Kombinationen von Kanälen, Mastern, DCA-Gruppen und MIDI-Spuren zugewiesen werden. Zum Beispiel nur diejenigen, die Sie für Ihre Show verwenden. Sie können deren Faderpegel und Meter mit dem Kanal / Benutzerdefiniert-Bildschirm anzeigen. Platz für ein Beschriftungsfeld ist vorgesehen.

Drahtlose Steuerung

Die Allen & Heath Qu-Pad, Qu-You und Qu-Control Apps sind kostenlos im Apple Store für iOS-Geräte wie iPad, iPhone und iPod Touch erhältlich. Qu-You ist auch für Android-Geräte verfügbar.

Einrichten des Qu-WLAN-Netzwerks – Für beste Leistung verwenden Sie einen Dualband (2,4 und 5 GHz) WLAN-Router (Wireless Access Point) mit automatischer Kanalauswahl. Positionieren Sie ihn hoch, um Hindernisse wie Personen und Geräte zu vermeiden. Vermeiden Sie es, ihn hinter Säulen oder Wänden, in der Nähe von Metallträgern oder auf Lautsprechern zu platzieren. Gehen Sie zum Mischpult Setup / Netzwerk-Bildschirm und prüfen Sie, ob DHCP aktiviert ist.

ⓘ Die Firmware-Versionen des Qu-Mischpults und der Apps müssen kompatibel sein. Zum Beispiel läuft die V1.9-App nicht mit Firmware V1.8. Um unerwartete Versionskonflikte zu vermeiden, empfehlen wir, die automatische Aktualisierung auf Ihrem Gerät zu deaktivieren. Laden Sie die neueste Qu-Mischpult-Firmware von der Allen & Heath Webseite herunter.

ⓘ Um unbefugte Steuerung Ihres Qu-Mischpults zu verhindern, empfehlen wir, ein Router-Passwort zum Schutz Ihres WLAN-Netzwerks einzurichten.

ⓘ Das drahtlose Gerät merkt sich die Netzwerkeinstellungen. Um zu verhindern, dass ein Gast-Techniker zukünftig sein eigenes Gerät ohne Passwort in Ihrem Netzwerk verwendet, wählen Sie Ihr Netzwerk im Wi-Fi-Menü des Geräts aus und verwenden Sie die Funktion „Dieses Netzwerk ignorieren“.

Mit dem WLAN verbinden – Schalten Sie den Router ein. Warten Sie einige Minuten, bis das Signal aufgebaut ist. Gehen Sie auf Ihrem drahtlosen Gerät in die Einstellungen, suchen und verbinden Sie sich mit dem Qu-WLAN-Netzwerk.

Starten Sie die App – Die App öffnet sich auf der Login-Seite. Sie sollten Ihr Qu-Mischpult in der Liste sehen, wenn es im WLAN erkannt wird. Wählen Sie es aus und tippen Sie auf Verbinden. Ein Login-Passwort ist erforderlich, falls am Mischpult eins gesetzt wurde. Lesen Sie das App-Handbuch, indem Sie auf die ?-Taste auf der Login- oder Setup-Seite tippen.

Qu-Pad ist ein Mischwerkzeug für Techniker, das Ihnen die Freiheit gibt, sich im Raum oder auf der Bühne zu bewegen und den Sound dort zu steuern, wo er benötigt wird. Qu-Pad folgt den Benutzerprofilen und Berechtigungen, wie sie im Qu-Mischpult eingestellt sind.

Qu-You ermöglicht Musikern auf der Bühne die persönliche Monitor-Mischung über drahtlose Steuerung mit iPhone, iPad, iPod Touch oder Android-Gerät via Router. Der Techniker kann jederzeit jede Mischung am Qu-Mischpult überwachen und steuern. Ein Passwort für Qu-You Benutzer kann am Mischpult gesetzt werden.

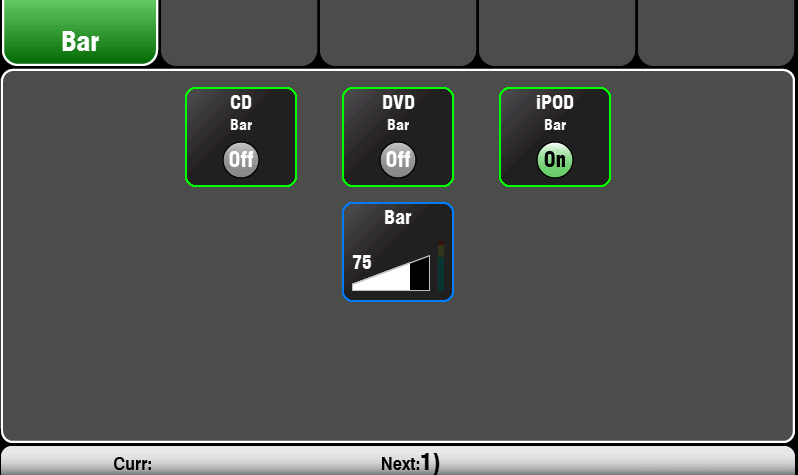

Qu-Control ist eine anpassbare App mit bis zu fünf Bildschirmregisterkarten und bis zu 15 Steuer-„Widgets“ pro Tab. Diese können von der Auswahl der Hintergrundmusikquelle bis zu einem Hauptzonenpegel oder Mikrofon-Ansage reichen. Ein Passwort für Qu-Control Benutzer kann am Mischpult gesetzt werden.

Qu-Start

Dieser Abschnitt bietet eine Schnellstartanleitung, um mit Qu zu mischen. Für weitere Informationen lesen Sie bitte andere Abschnitte dieses Leitfadens und das Qu Mixer Reference Guide, verfügbar unter www.allen-heath.com/resources.

Zu prüfende Punkte vor dem Start:

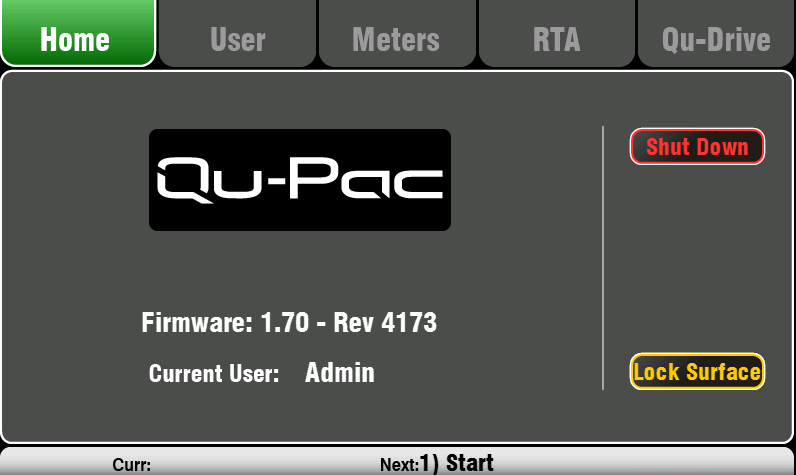

Mischpult-Firmware-Version – Aktuelle Version auf dem Home-Bildschirm anzeigen. Prüfen Sie unter www.allen-heath/resources, ob Sie die neueste Version verwenden. Falls nicht, laden Sie diese herunter und aktualisieren Sie über den Setup / Utility / Firmware-Bildschirm.

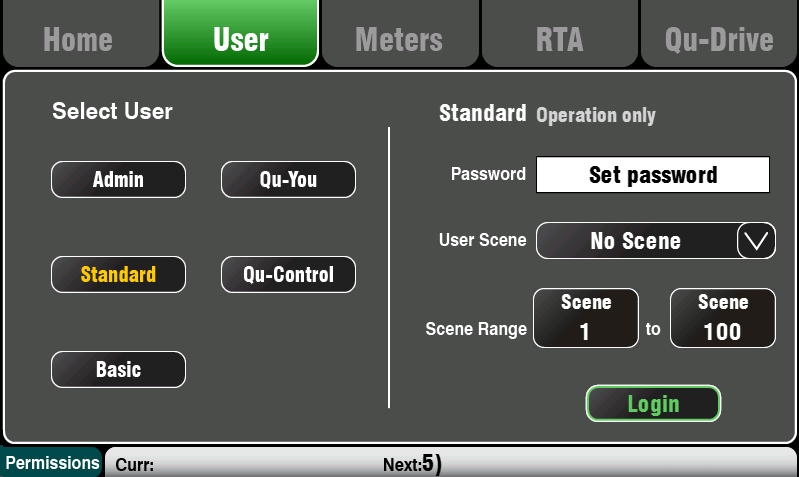

Aktueller Benutzer – Anzeige auf dem Home-Bildschirm. Qu hat drei Benutzerprofile. Admin hat Vollzugriff und ist typisch für den Besitzer oder leitenden Techniker. Standard- und Basisbenutzer haben eingeschränkten Zugriff, wie vom Admin festgelegt. Passwörter können gesetzt werden.

Qu-Pad, Qu-Control und Qu-You App-Versionen – Die App-Versionen müssen mit der Qu-Mischpult-Firmware-Version übereinstimmen. Andernfalls verbindet sich die App nicht mit dem Mischpult. Der Apple Store bietet stets die neueste Version zum kostenlosen Download an.

Wir empfehlen, die automatische Aktualisierung Ihres iOS-Geräts zu deaktivieren, um zu verhindern, dass die App aktualisiert wird, bevor Sie die Mischpult-Firmware aktualisieren konnten.

Netzwerk- und WLAN-Einstellungen – Schließen Sie einen Router (Wireless Access Point) an den Qu-Netzwerkanschluss an. Prüfen Sie, ob DHCP im Setup / Control / Network-Bildschirm aktiviert ist. Stellen Sie sicher, dass Ihr Router mit einem Passwort geschützt ist. Das Qu-WLAN sollte unabhängig von anderen WLAN- oder Internetzugängen im Gebäude sein.

Kalibrierung – Sie können die Genauigkeit des Touchscreens im Setup / Utility / Calibration-Bildschirm neu kalibrieren.

Dimmer – Um die Helligkeit des Touchscreens und der Tastenbeleuchtung einzustellen, drücken und halten Sie die Setup-Taste und drehen Sie den Drehregler. Qu startet mit maximaler Helligkeit.

Ein bekannten Ausgangspunkt setzen:

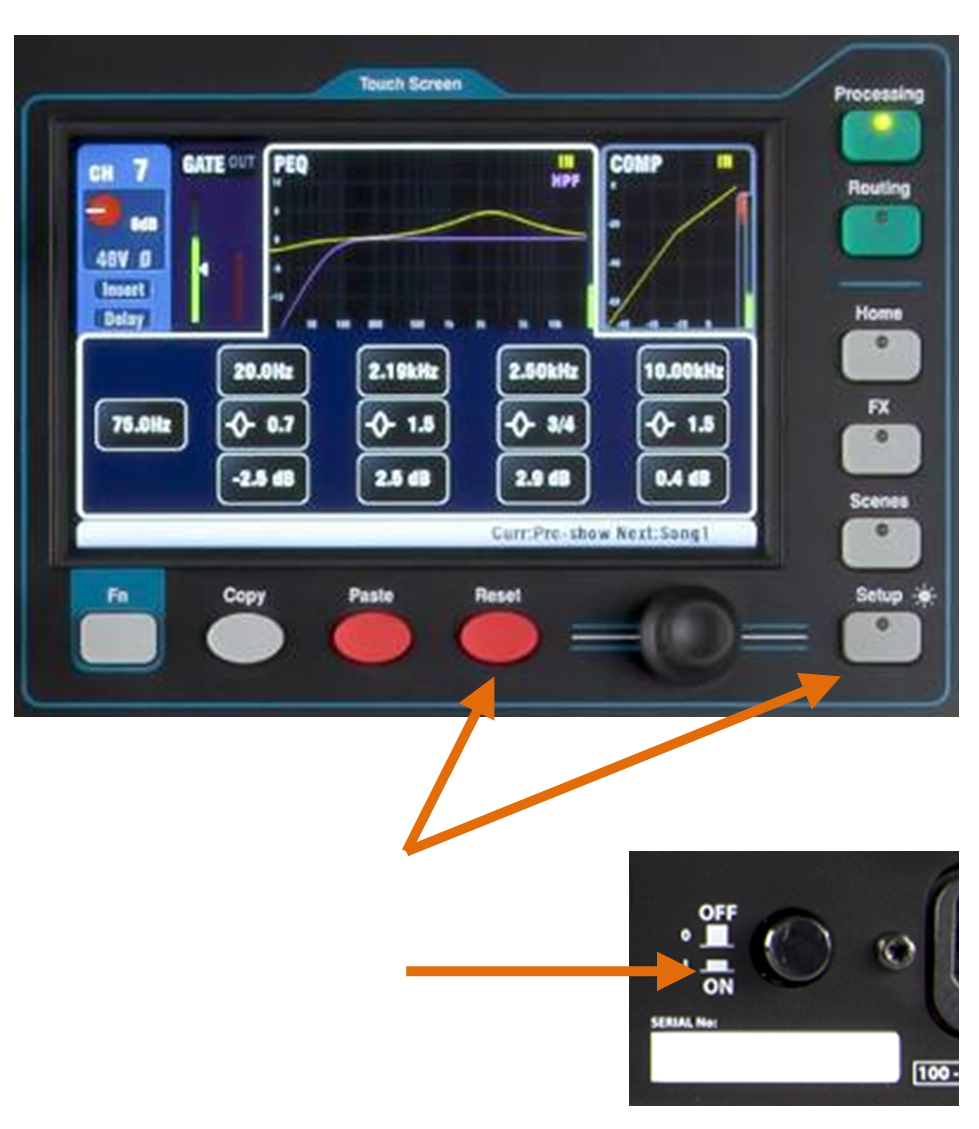

Um das Mischpult komplett zurückzusetzen, können Sie einen System-Hard-Reset beim Einschalten durchführen. Tun Sie dies nur, wenn unbedingt notwendig. Dadurch werden alle Speicher (Szenen, Benutzerbibliotheken, Benutzerprofile und Passwörter) gelöscht und alle Einstellungen auf Werkseinstellungen zurückgesetzt.

Um das Mischpult zu nullen als Startpunkt für eine neue Session oder Veranstaltung, können Sie die Funktion „Reset Mix Settings“ auf der Scenes-Seite verwenden. Dies ist eine spezielle Scene, die alle aktuellen Mix-Parameter auf Werkseinstellungen zurücksetzt. Speicher und Systemeinstellungen bleiben unberührt.

Dieser Reset wird nicht vom globalen Scene-Filter beeinflusst. Er setzt auch den globalen Filter zurück und löscht die Kanal-Safes. Berühren und halten Sie die Reset Mix Settings-Taste für 2 Sekunden und bestätigen Sie dann.

Um Ihren bevorzugten Startpunkt einzurichten, können Sie eine eigene Vorlagen-Scene einrichten und speichern und diese auf einem USB-Stick aufbewahren, um sie in dieses und andere Qu-Mischpulte zu laden.

BILD 14 HIER

Bereiten Sie das Mischpult für Ihre Session vor:

Benennen Sie die Kanäle und Master – Arbeiten Sie anhand Ihres Planblatts mit den Verarbeitungs-Bildschirmen des Mischpults, um Namen mit bis zu 6 Zeichen einzugeben. Tippen Sie auf den Namen, um die Tastatur zu öffnen. Die Qu-Pad-App kann ebenfalls zum Eingeben von Namen verwendet werden.

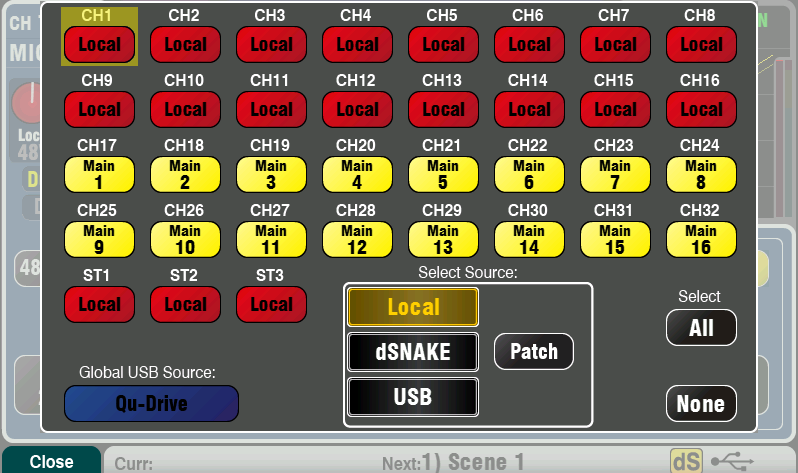

Wählen Sie die Quellen für die Kanäle – Für jeden Mono- und Stereo-Kanal können Sie eine von 3 Quellen wählen – Lokale (Rückseite) Buchse, dSNAKE (entfernte) Buchse oder USB (Wiedergabe). Die Werkseinstellung ist:

• CH1-16 = Lokale Eingänge
• CH17-32 = dSNAKE Eingänge 1-16.

Um die Kanalquelle zu ändern, gehen Sie zum Eingangs-Verarbeitungs-Bildschirm, Fn-Taste „Source“-Seite.

Wählen Sie dSNAKE, wenn Sie ein entferntes AudioRack über Cat5-Kabel anschließen. Tippen Sie auf „Patch“, um zum Setup /I/O Patch / dSNAKE In-Bildschirm zu gelangen, falls Sie AudioRack-Buchsen auf andere Kanäle umbelegen möchten. Die Werkseinstellung ist eine Eins-zu-eins-Zuordnung.

Stellen Sie die globale USB-Quellentaste ein, um entweder Qu-Drive oder USB B Streaming als USB-Wiedergabequelle auszuwählen. Diese Einstellung betrifft alle Kanäle.

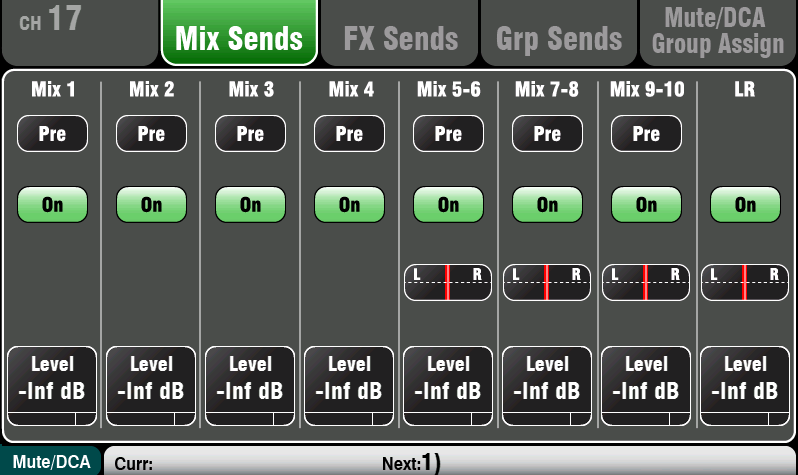

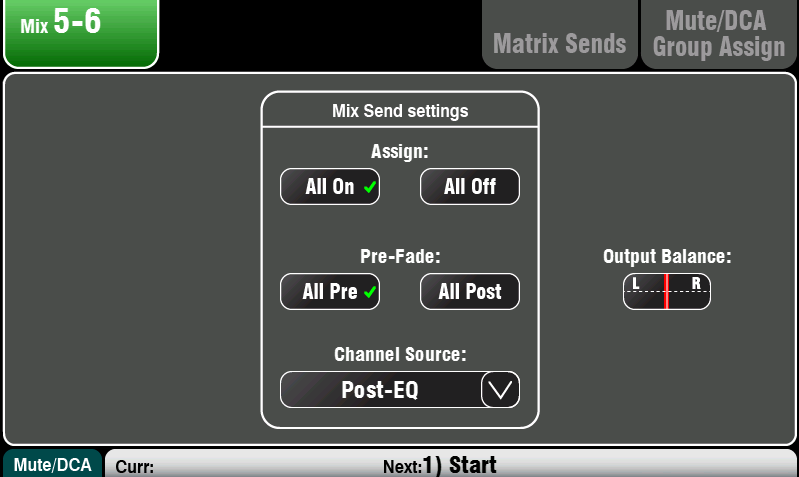

Überprüfen Sie das Mix-Routing und Pre/Post-Fader – Mixe 1-10 können vor oder nach dem Fader eingestellt werden, Kanäle können zugewiesen werden und Sie können den Sendepunkt im Kanal-Signalweg wählen.

Sie können schnell einen Ausgangspunkt mit allen An/Aus- oder Pre/Post-Fader-Einstellungen für jeden Mix über dessen Master-Routing-Bildschirm festlegen.

Die Werkseinstellung ist alles pre fade, alle Kanäle zugewiesen und die Sends post-EQ (nicht vom Kompressor beeinflusst). Ideal für Monitor-Sends. Für Effekte und andere Sends können Sie dies auf post fade, post Delay (nach aller Verarbeitung) ändern.

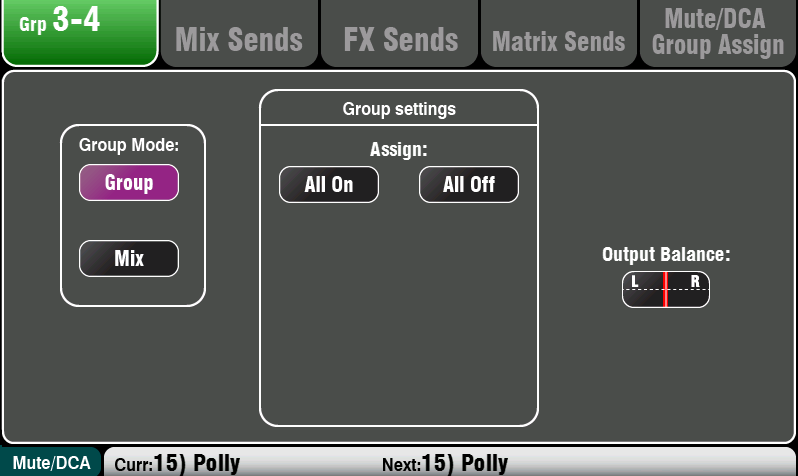

Richten Sie die Gruppen ein – Gruppen können als Subgruppen oder zusätzliche Stereo-Mixe konfiguriert werden, z. B. bei vielen In-Ear-Monitoren. Verwenden Sie den Master-Routing-Bildschirm, um den Betriebsmodus zu prüfen oder zu ändern. Wenn Sie Subgruppen zum LR-Mix verwenden, vergessen Sie nicht, die Zuweisungen dieser Kanäle zum LR-Mix auszuschalten.

Richten Sie die Matrix-Sends ein – Verwenden Sie die Matrix-Routing-Bildschirm-Fn-Taste „Matrix View“, um mit Send-Pegeln und Routing zu arbeiten.

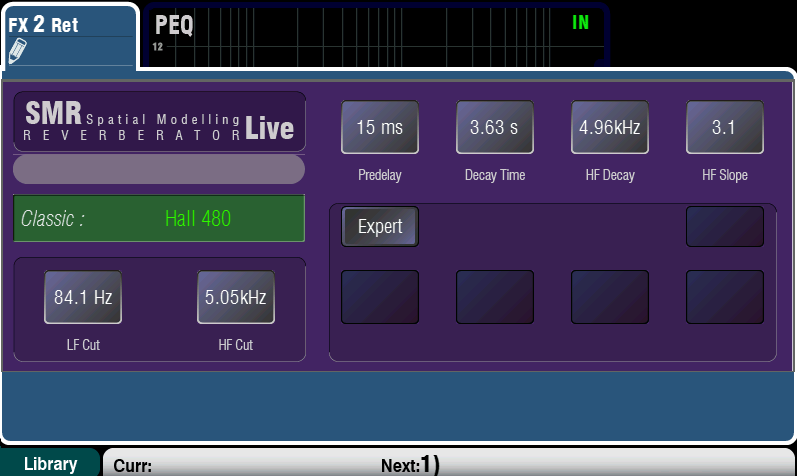

Richten Sie die FX ein – Gehen Sie zum FX-Bildschirm, um die 4 eingebauten FX-Einheiten einzurichten. Die Werkseinstellung richtet einen Hall und ein Delay (Qu-16) oder zwei Hall, ein Delay und einen ADT-Effekt (andere Qu-Modelle) ein. Zum Ändern verwenden Sie die Fn-Taste „Library“-Seite, um FX-Typ und Preset auszuwählen und abzurufen.

Überprüfen Sie die FX-Patchung in der Rückansicht. Effekte wie Hall und Delay verwenden Mix->Return-Patching. Sie können auch ein FX in einen Kanal oder Mix einfügen.

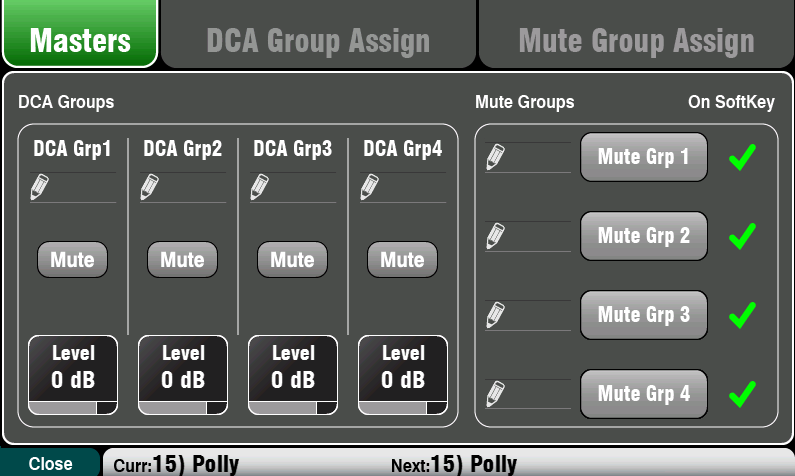

Richten Sie Mute- und DCA-Gruppen ein – Greifen Sie auf deren Master im Kanal-Bildschirm zu. Verwenden Sie die Routing-Bildschirm-Fn-Taste „Mute/DCA“ zum Benennen und Zuweisen der Gruppen. Es kann nützlich sein, eine Mute- oder DCA-Gruppe den FX-Returns zuzuweisen, um Effekte zwischen Songs schnell stummzuschalten oder zu reduzieren.

Für schnellen Zugriff können die Gruppen-Mutes SoftKeys zugewiesen werden.

Patching – Die Werkseinstellung ist ein einfaches Eins-zu-eins-Mapping von lokalen Buchsen zu Kanälen und ein traditionelles Output-Patching, geeignet für typische PA-Anwendungen. Qu bietet jedoch flexibles Patching, mit dem Sie Signale beliebig routen können.

Viele Patching-Bildschirme verwenden die Fn-Taste als „+1“-Inkrement, um schnell durch eine Reihe von Buchsen zu blättern. Die meisten erfordern eine Bestätigung durch Anwenden oder Abbrechen der Änderungen.

Patchen Sie die Alt Out- und AES-Ausgänge – Verwenden Sie den Setup / I/O Patch Surface-Bildschirm, um beliebige verfügbare Qu-Ausgangsquellen auf diese Rückseitenbuchsen zu patchen. Alt Out kann einen nützlichen Stereo-Aufnahme- oder Zonen-Feed mit Frontpanel-Drehregler bieten.

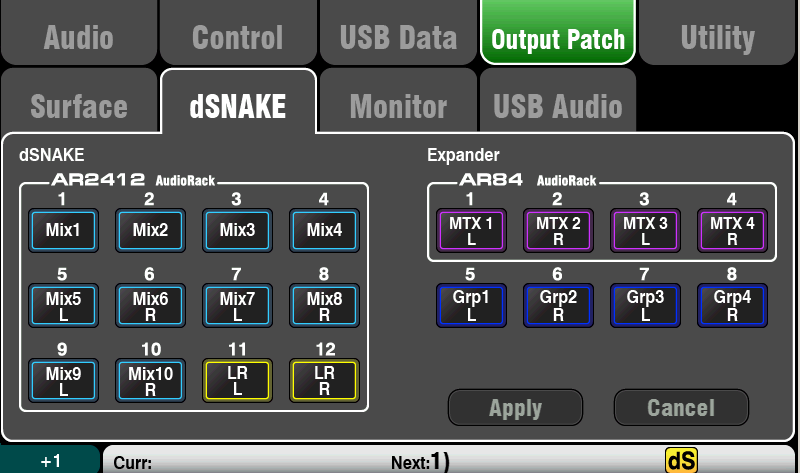

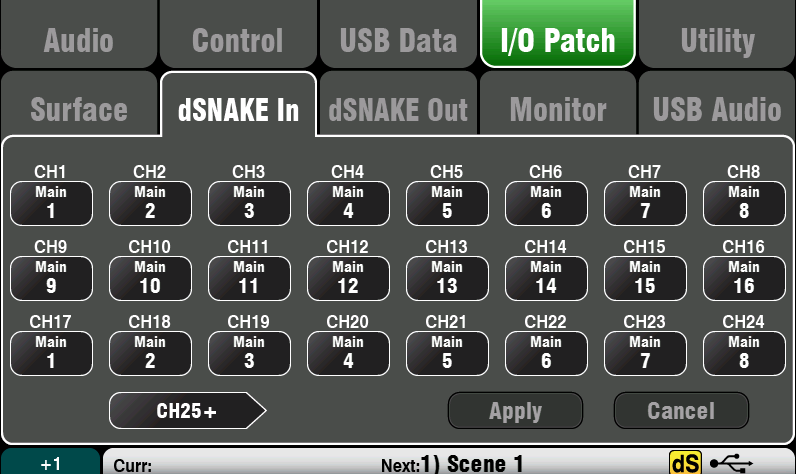

Patchen Sie die dSNAKE-Fernoutputs – Verwenden Sie den Setup / I/O Patch / dSNAKE Out-Bildschirm, um Qu-Ausgänge an beliebige angeschlossene AudioRack-Buchsen zu patchen.

Wählen Sie die Anwendung der Direkt-Ausgänge – Überlegen Sie, wie Sie die Direkt-Ausgänge der Kanäle nutzen möchten, z. B. USB-Aufnahme, ME-1 Personal Monitoring, Kanal-Ducker-Trigger oder Einzelkanal-FX. Stellen Sie Ihre Quellenpräferenz im Routing-Bildschirm eines Eingangs-Kanals ein. Diese Einstellung ist global und betrifft alle Direkt-Ausgänge.

Patchen zum optionalen ME-1 Personal Monitoring System – Gehen Sie zum Setup / I/O Patch / Monitor-Bildschirm, um Qu-Ausgänge an die 40 ME-1 Sends zu patchen. Typischerweise werden die Direkt-Ausgänge der Eingangs-Kanäle gesendet. Empfohlene Direkt-Ausgangseinstellung ist post Delay, pre Fader, post Mute.

Patchen Sie die USB-Ausgänge – Verwenden Sie den Setup / I/O Patch / USB Audio-Bildschirm, um beliebige Qu-Ausgänge an den Qu-Drive Mehrspur- und rückseitigen USB B Streaming-Port zu patchen. Diese teilen sich das gleiche Patch. USB-Streaming verwendet alle 32 Ausgänge. Qu-Drive-Aufnahmen werden von den ersten 18 Ausgängen gespeist. Stereoaufnahmen von Ausgängen 17-18.

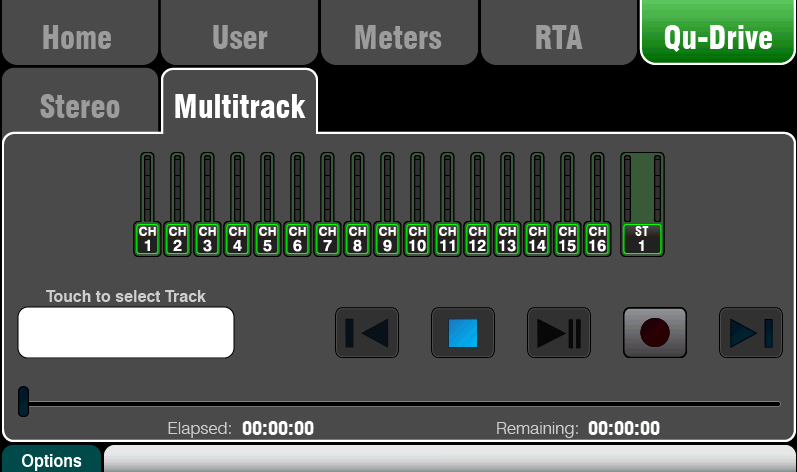

Live-Mehrspuraufnahmen verwenden typischerweise die Kanal-Insert-Sends, damit das Live-Mixing die Aufnahme nicht beeinflusst. Für Studioaufnahmen und andere Anwendungen möchten Sie dies vielleicht auf Direkt-Ausgänge ändern.

Weisen Sie die SoftKeys zu – 15 Qu-Pac Frontpanel-Tasten können für verschiedene Funktionen wie Stummschaltung, Tap Tempo, Szenen, Qu-Drive Transport und mehr benutzerdefiniert zugewiesen werden. Weisen Sie diese im Setup / Control / SoftKeys-Bildschirm zu. Verwenden Sie den Drehregler, um durch die Optionsliste zu blättern. Bestätigen Sie mit der Anwenden-Taste.

Weisen Sie die benutzerdefinierte Ebene zu – 16 Qu-Pac Frontpanel Custom Sel-Tasten können für beliebige Kombinationen von Kanal-, FX-, Mix-, DCA- und MIDI-Auswahl benutzerdefiniert zugewiesen werden. Dies ermöglicht schnellen Zugriff auf nur die Kanäle, die Sie für Ihre Veranstaltung verwenden.

Weisen Sie diese im Setup / Control / Custom Layer-Bildschirm zu. Verwenden Sie die Fn-Taste als „+1“-Inkrement, um schnell durch eine Reihe von Zuweisungen zu blättern. Die Werkseinstellung ist CH1-16.

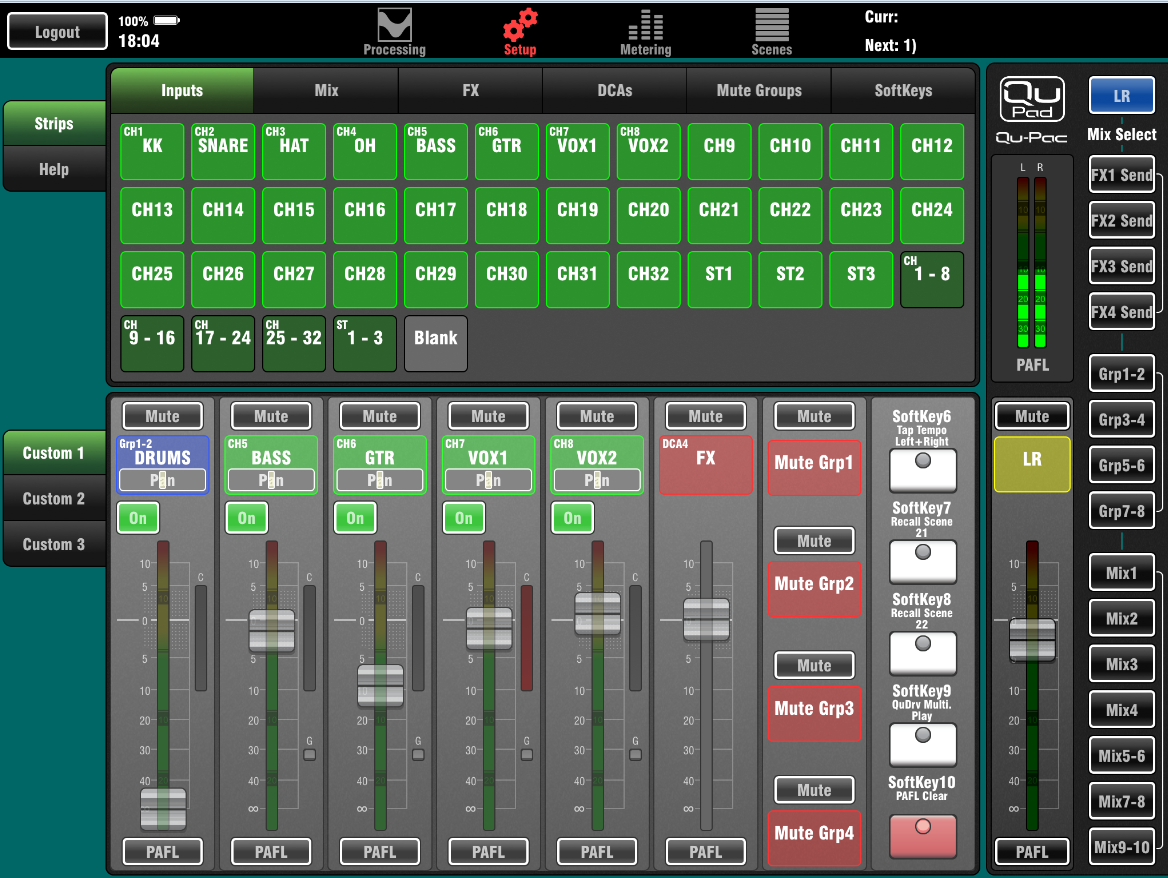

Weisen Sie die Qu-Pad App Custom Layers zu – Wenn Sie die iPad-App für drahtloses Mischen verwenden, können Sie bis zu 3 benutzerdefinierte Ebenen zuweisen, um die Faderstreifen und SoftKeys in der gewünschten Reihenfolge darzustellen. Wählen Sie das Setup-Symbol in der oberen Symbolleiste.

Setzen Sie einen Ausgangspunkt für Verarbeitungs- und Mixparameter:

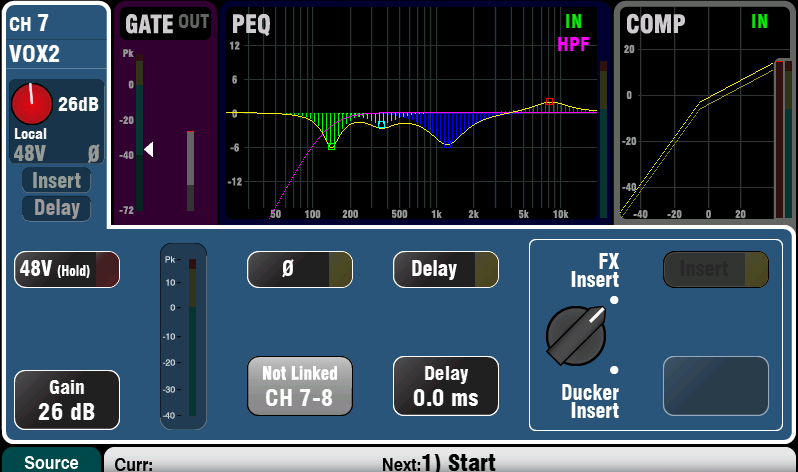

Beginnen Sie mit der Verwendung des Verarbeitungs-Bildschirms, Preamp-Seite, Verknüpfungsschaltfläche, um Parameter für Paare von Stereo-Kanälen (ungerade/gerade) zu verknüpfen, z. B. Stereo-Keyboards oder Backing-Tracks. Das Einstellen des Pans auf einem Kanal legt die Breite für das Paar fest.

Es gibt verschiedene Möglichkeiten, schnell die Eingangskanal- und Mixkanalverarbeitung für den Soundcheck vorzubereiten:

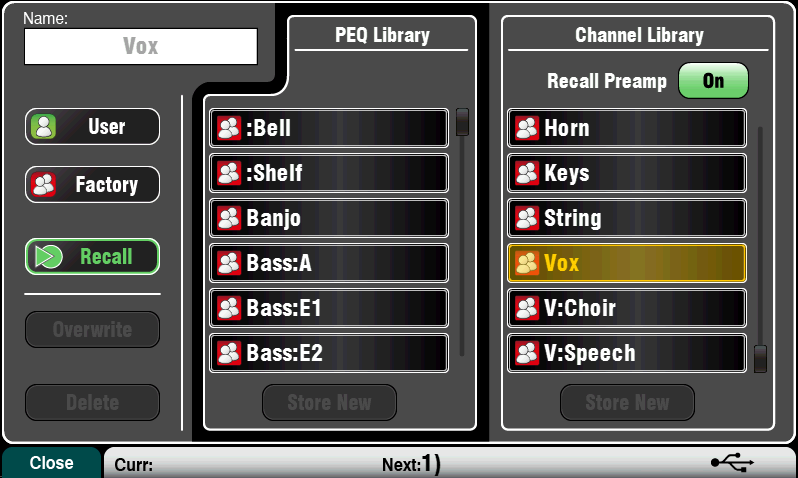

Verarbeitungsbibliotheken – Verwenden Sie die Verarbeitung-Bildschirm-Fn-Taste, um die Bibliotheksseite für den jeweiligen Block zu öffnen, z. B. PEQ.

Werksbibliotheken bieten Presets als Beispiele und typische Ausgangspunkte. Sie können nicht überschrieben oder gelöscht werden. Benutzerbibliotheken können gespeichert, benannt und bearbeitet werden.

Kanalbibliothek – Dieses Preset ruft alle Verarbeitungen (Gate, PEQ, Kompressor, Delay) für den Eingangskanal ab. Aktivieren Sie „Recall Preamp“, wenn die Vorverstärkereinstellungen (Gain, Pad, 48V, Polarität) ebenfalls eingeschlossen werden sollen. Kanalbibliotheken enthalten keine Verknüpfungs- oder Ducker-Einstellungen.

Kanalbibliotheken bieten eine schnelle und vollständige Möglichkeit, einen Ausgangspunkt vor dem Soundcheck zu setzen, nachdem Sie Ihre Kanäle benannt haben.

Kopieren / Einfügen / Zurücksetzen – Diese Tasten bieten ein leistungsstarkes Werkzeug zum schnellen Einrichten Ihrer Verarbeitung. Sie funktionieren ähnlich. Halten Sie die Taste gedrückt. Während Sie halten, drücken oder berühren Sie ein anderes Element, um die Aktion auszuführen:

+ Frontpanel Sel-Taste = alle zugehörigen Verarbeitungen (nicht Preamp)

+ Kanal-Auswahlfeld = alle zugehörigen Verarbeitungen (nicht Preamp)

+ Verarbeitung „In“-Taste = nur dieser Block, z. B. PEQ

+ Verarbeitung oberer Bildschirmbereich = nur dieser Block

+ Verarbeitung oberer Bildschirmbereich Gain-Regler = Preamp

+ Kanal Mix-Auswahl-Mix-Taste = Mix-Pegel, Pan, Zuweisung

Diese Aktionen beeinflussen nicht Kanalverknüpfung oder Ducker-Einstellungen.

Zurücksetzen – Setzt zugehörige Parameter auf Werkseinstellungen. Zum Beispiel PEQ flach, Gate aus, Mix-Pegel aus, Pan Mitte, Zuweisungen an.

Kopieren / Einfügen – Halten Sie Kopieren und drücken/berühren Sie das Element, das Sie kopieren möchten. Dann halten Sie Einfügen und drücken/berühren die Kanal-Sel-Taste, das Auswahlfeld oder die Mix-Taste, wohin Sie kopieren möchten. Sie können Einstellungen schnell auf mehrere Kanäle oder Mixe einfügen. Zum Beispiel, um nur den PEQ von CH2 auf CH3, 4 und 5 zu kopieren:

Kopieren+CH2 PEQ oben am Bildschirm, dann

Einfügen+CH3, dann CH4, dann CH5 Sel-Tasten

Qu-Pad App – Sie können Kanäle auch benennen, Kanalverknüpfungen einstellen und Bibliotheken mit der Qu-Pad App abrufen.

Speichern Sie die Einstellungen:

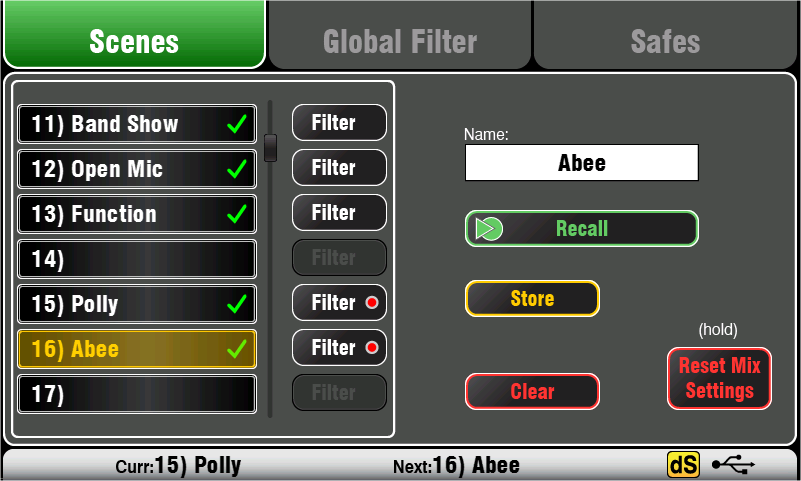

Scene-Speicher – Sobald Sie das Mischpult für die Session eingerichtet haben, gehen Sie zum Scenes-Bildschirm, um die aktuellen Mix-Einstellungen als Szene zu benennen und zu speichern.

Sie können eine Szene als Vorlage für zukünftige Shows, für jede Band nach dem Soundcheck, Theater-Show-Cues, Aufnahmesessions usw. benennen und speichern.

Sie können bis zu 100 Szenen im Qu-Mischpult speichern. Bestehende Szenen können kopiert und gelöscht werden. Um eine Szene zu kopieren, halten Sie die Kopieren-Taste gedrückt und berühren eine Szene in der Liste. Dann halten Sie die Einfügen-Taste gedrückt und berühren die Zielposition. Dies kopiert alle Szenenparameter, den Namen und den Filter.

Reset Mix Settings – Damit können Sie das Mischpult zurücksetzen, um eine neue Mixing-Session zu starten. Es setzt alle Mischparameter zurück und löscht bestehende Safes und globale Filtereinstellungen. Szenen, Bibliotheken und Benutzereinstellungen bleiben unberührt.

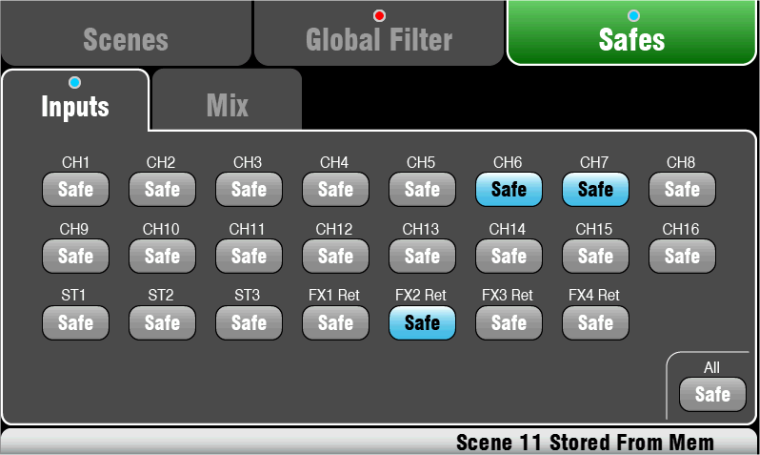

Scene-Safes – Diese Funktion schützt alle Parameter eines ausgewählten Kanals oder Mixes davor, beim Szenenabruf überschrieben zu werden. Zum Beispiel Walk-in-Musik, DJ oder Moderator. Das bedeutet, dass Änderungen an diesen Kanälen nach dem Soundcheck nicht verloren gehen, wenn Sie die Szene später abrufen. Verwenden Sie den Scenes / Safes-Bildschirm. Die Werkseinstellung ist keine Safes gesetzt.

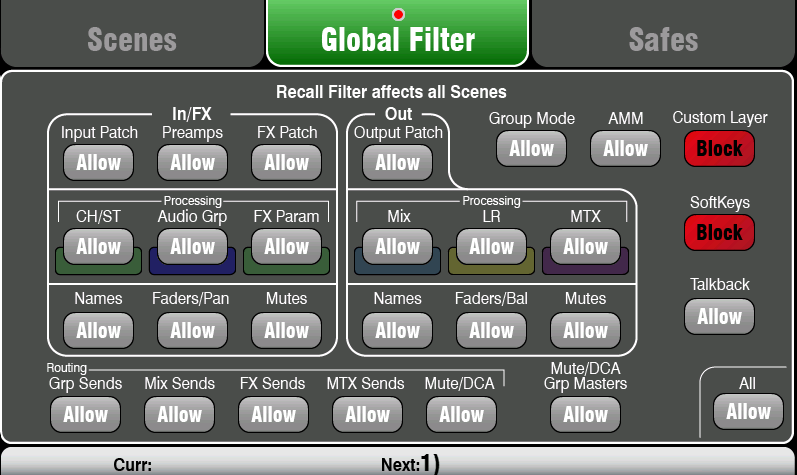

Globaler Scene-Filter – Diese Funktion schützt ausgewählte Parameter aller Kanäle oder Mixe davor, beim Abrufen irgendeiner Szene überschrieben zu werden. Zum Beispiel SoftKey- oder Custom Layer-Zuweisungen, die Sie nach dem Soundcheck machen, oder die LR-Mix-Verarbeitung einschließlich GEQ, die Sie ändern könnten, wenn sich das Publikum füllt. Verwenden Sie den Scenes / Global Filter-Bildschirm. Dieser zeigt ein Raster mit Tasten, um verschiedene Parametergruppen für unterschiedliche Kanaltypen zu sperren. Die Werkseinstellung sperrt Custom Layer und SoftKeys.

Szenenspezifischer Filter – Ähnlich wie der globale Filter schützt er ausgewählte Parameter nur für den Abruf einer einzelnen Szene. Jede Szene hat ihren eigenen Filter. Dies ist ein mächtiges Werkzeug, z. B. beim Abrufen von Theater-Cues oder Effektänderungen während Songs. Sie können einzelne Szenenfilter kopieren und löschen. Die Werkseinstellung sperrt Custom Layer und SoftKeys.

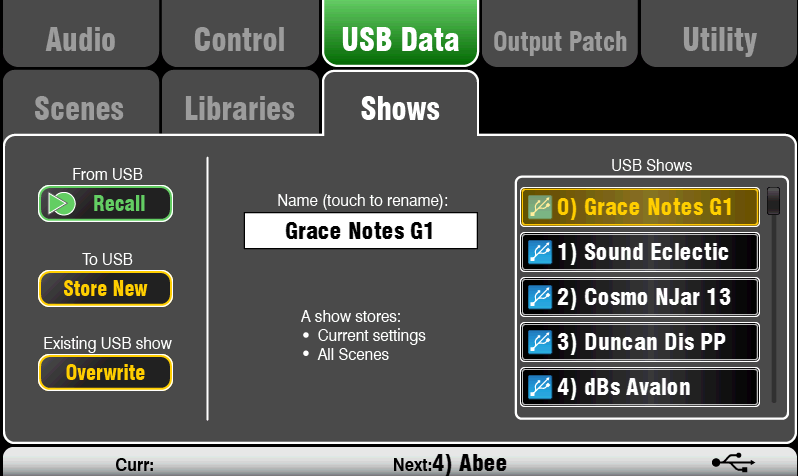

Show-Speicher – Eine Show speichert alles einschließlich der aktuellen Mix-Einstellungen, aller 100 Szenen, Bibliotheken und Setup. Shows werden nicht im Mischpult gespeichert. Sie werden direkt auf ein USB-Laufwerk im Qu-Drive-Anschluss erstellt.

ⓘ Bearbeiten Sie keine Dateinamen oder Speicherorte auf dem USB-Stick.

Archivierung und Datenübertragung via USB – Sie können ein USB-Gerät wie Stick oder Laufwerk verwenden, um Qu-Einstellungen zu archivieren oder zwischen Qu-Mischpulten zu übertragen. Die Speicher sind mit allen Qu-Modellen kompatibel. Beginnen Sie mit der Formatierung des USB-Geräts am Qu-Mischpult. Verwenden Sie die Setup / Utility / Qu-Drive-Bildschirm-Funktion „Formatieren“.

ⓘ Formatieren löscht alle vorhandenen Daten und erstellt ein Qu-Verzeichnis auf dem Gerät. Sie müssen das USB-Gerät nur einmal am Qu-Mischpult formatieren. Versuchen Sie nicht, Qu-Daten oder Dateinamen mit einem Computer zu bearbeiten. Verwenden Sie das USB-Gerät nur mit dem Qu-Mischpult.

Gehen Sie zum Setup / USB Data-Bildschirm, um Szenen, Benutzerbibliotheken und Show-Dateien zu übertragen.

Mischen mit Qu-Pac:

Drahtloses Mischen

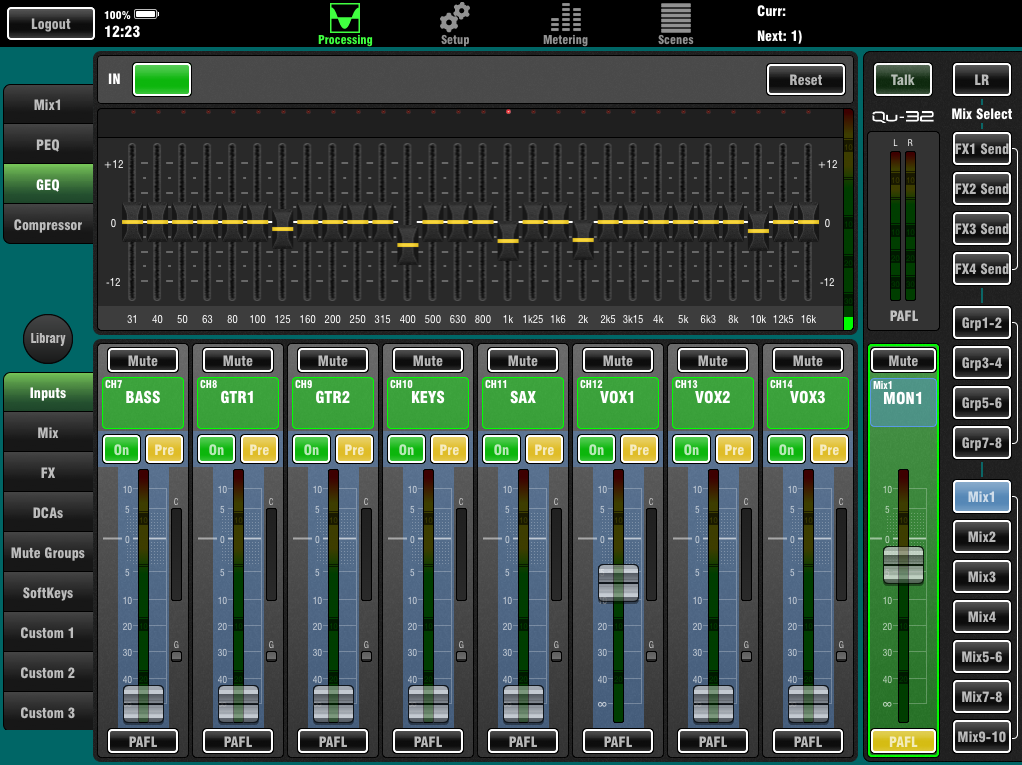

Qu-Pad App – Ein Werkzeug für Techniker, mit dem Sie über drahtlose iPad-Steuerung via WLAN-Router, der am Qu-Netzwerkanschluss angeschlossen ist, mischen können. Es können bis zu zwei iPads mit Qu-Pad verbunden werden.

Qu-You App – Ermöglicht Musikern auf der Bühne, ihre Monitore selbst über drahtlose Steuerung mit iPhone, iPad, iPod Touch oder Android-Gerät via Router zu mischen. Der Zugang zum Haupt-LR-Mix ist gesperrt und kann auf einen Mix beschränkt werden. Es können bis zu 8 iOS-Geräte mit Qu-You verbunden werden. Die maximale Anzahl verbundener Geräte ist 8, z. B. 1 Qu-Pad und 7 Qu-You.

Sie können unbefugten Zugriff verhindern, indem Sie ein Passwort für Qu-You-Login am Mischpult setzen.

Verwenden Sie die benutzerdefinierbaren Gruppenräder von Qu-Pad und Qu-You, um das Layout an Ihre Arbeitsweise anzupassen. Siehe Hilfeseite der App.

Qu-Pac Frontpanel-Mixing

Teil des Designziels von Qu-Pac war, jeden Kanal und jede Funktion vom Frontpanel aus zugänglich zu machen. So können Sie einfache Shows oder Konferenzen ohne iPad mischen und haben zudem eine Backup-Option bei WLAN-Störungen.

Benutzerzuweisbare SoftKeys bieten schnellen Zugriff auf wichtige Funktionen für Ihre Veranstaltung.

Werkseinstellung für die SoftKeys:

• 1-4 = Mute-Gruppe 1-4
• 5-13 = nicht zugewiesen
• 14 = PAFL Löschen
• 15 = Talk

Die benutzerdefinierte Custom Select-Ebene bietet schnellen Zugriff auf beliebige Kombinationen von Kanälen, FX, Mixen und DCAs, die Sie für Ihre Veranstaltung nutzen.

Kanalbildschirm – Der Haupt-Mischbildschirm. Er ersetzt den Faderbereich der anderen Qu-Modelle durch einen virtuellen „Faderstreifen“ auf dem Bildschirm und Selektionsschaltflächen in Tabs, um auf alle Eingangs-Kanäle, FX, Mix- und DCA-Master zuzugreifen.

Mischen mit den Custom Select-Tasten – Drücken Sie, um einen Kanal, Master, DCA-Gruppe oder MIDI-Spur auszuwählen, die diesen Schnellzugriffstasten zugewiesen sind.

Verwenden Sie den Kanal / Benutzerdefiniert-Bildschirm, um mit Fadern, Pan, Stummschaltungen, Routing und Mix-Sends zu arbeiten. Verwenden Sie den Verarbeitung-Bildschirm für Vorverstärker, Gates, EQ, Kompressoren und Delays. Verwenden Sie den Routing-Bildschirm für Mix-Zuweisungen und Routingoptionen.

Verarbeitungsbildschirm – Ermöglicht die Arbeit mit der Verarbeitung für den ausgewählten Kanal oder Master.

Tippen Sie auf den oberen Bereich, um die zugehörigen Parameter im unteren Abschnitt zu öffnen. Der obere Bereich kann auch mit den Kopieren/Einfügen/Zurücksetzen-Tasten verwendet werden, um Verarbeitungsblöcke schnell zu kopieren oder zurückzusetzen.

Tippen Sie auf ein Parameterfeld, um es hervorzuheben, und verwenden Sie den Drehregler, um den Wert zu ändern.

Verwenden Sie die Fn-Taste, um verfügbare Zusatzseiten für die aktuelle Verarbeitungsansicht zu öffnen:

Preamp = Quellenauswahl (Eingangspatching)

Gate, PEQ, GEQ, Kompressor = Bibliothek

FX-Parameter – Wählen Sie einen FX-Send- oder Return-Kanal und öffnen Sie den Verarbeitung-Bildschirm, um dessen Effektparameter zu bearbeiten. Tippen Sie auf „Experte“, um viele weitere erweiterte Parameter zu bearbeiten. Verwenden Sie die Fn-Taste, um die Bibliotheksseite zu öffnen, Effekttyp zu ändern und Presets zu speichern oder abzurufen.

Routing-Bildschirm – Ermöglicht die Arbeit mit Sends von einem Kanal an alle Mixe oder den Zugriff auf globale Einstellungen und Routingoptionen der Mixe. Um die Sends aller Kanäle zu einem Mix zu bearbeiten, verwenden Sie die Mix-Auswahlfunktion im Kanal-Bildschirm.

Sie können auch die Routing-Bildschirm-Fn-Taste verwenden, um Matrix-Sends bei ausgewählter Matrix oder Mute/DCA-Gruppenzuweisungen und Benennung bei anderen Auswahlen zu öffnen.

SoftKeys – Für schnellen Zugriff auf Funktionen wie häufig genutzte Mutes, Abrufen bestimmter Szenen, Szenennavigation, Tap Tempo, Qu-Drive Transportsteuerung, Talkback zur Bühne, Löschen aktiver PAFL und mehr. SoftKeys werden im Setup / Control / SoftKeys-Bildschirm zugewiesen.

Der Qu-Control Bildschirm

Qu-Control ist ein benutzerdefinierbarer Bildschirm, der nur die wenigen für den Basisbetrieb benötigten Steuerungen anzeigt. Zum Beispiel zur Steuerung von Hintergrundmusikquelle und -pegel in einer Musikbar. Er kann dem Qu-„Basisbenutzer“ zugeordnet werden, mit Berechtigungen, die vom „Admin“-Benutzer festgelegt werden, sodass nur dieser Bildschirm für nicht-technisches Barpersonal verfügbar ist. Zugriff auf Live-Mixing- und Setup-Funktionen kann für den Basisbenutzer gesperrt werden.

Bedienung von Qu-Control – Drücken Sie, um den Qu-Control-Bildschirm zu öffnen. Dieser zeigt vom Admin konfigurierten Tasten und Pegelsteuerungen. Wenn keine Konfiguration vorliegt, ist der Bildschirm leer. Registerkarten ermöglichen den Zugriff auf bis zu 5 benutzerdefinierte Bildschirme.

Tippen Sie eine Taste an, um deren Zustand umzuschalten. Tippen Sie eine Pegelsteuerung an und stellen Sie sie mit dem Bildschirm-Drehregler ein.

Einrichtung von Qu-Control – Der Admin kann konfigurieren, welche Steuerungen angezeigt werden und wie sie positioniert sind.

Drücken Sie die Fn-Taste, um die Qu-Control-Einrichtungsseite für den aktiven Tab zu öffnen. Steuerungen können bis zu 15 Positionen zugewiesen werden, angeordnet in einem Raster von 3 Reihen und 5 Spalten. Ist eine Position nicht zugewiesen, erscheint sie im Benutzerbildschirm leer. Tippen Sie, um die Funktionsliste zu öffnen. Sie können Mutes, Pegel oder Zuweisungen (Ein/Aus) für Kanäle oder Mixe wählen. Send On/Off Radio ermöglicht die Zuweisung von Tasten, die im „Radio-Modus“ interlocked sind, sodass das Drücken einer Taste die anderen ausschaltet.

Tippen und drehen Sie den Drehregler, um durch Kanäle oder Mixe zu blättern. Nach der Zuweisung drücken Sie Anwenden.

ⓘ Qu-Control-Einstellungen werden als Teil der Show-Datei auf dem USB-Gerät gespeichert. Sie werden nicht in Scene-Speichern abgelegt.

Sicherheit und Benutzerzugang

Qu bietet verschiedene Funktionen, die das System vor unbefugtem Zugriff auf Mischpult oder Apps schützen und den Steuerungsumfang für bestimmte Bediener einschränken. Zum Beispiel, um einem regulären Veranstaltungsbediener das Ändern der Konfiguration zu verwehren oder nicht-technisches Barpersonal auf einfache Steuerung der Hintergrundmusik und Ansage zu beschränken.

Oberfläche sperren – Verwenden Sie diese Schaltfläche auf dem Home-Bildschirm, um die Bedienoberfläche zu schützen, wenn das Mischpult unbeaufsichtigt ist. Wenn ein Passwort gesetzt ist, wird dieses zum Ein- und Ausschalten der Sperre benötigt.

Benutzerrechte – Es gibt drei Benutzerprofile:

Admin – Hat Vollzugriff. Kann das Mischpult konfigurieren, Berechtigungen und Passwörter setzen sowie den Qu-Control-Bildschirm einrichten.

Standard – Kann das Live-Mixing steuern, hat aber keinen Zugriff auf System-Setup-Funktionen.

Basis – Kann nur Fader und Mutes steuern oder ist auf alles außer dem Qu-Control-Bildschirm gesperrt.

Passwörter können für alle drei Benutzer gesetzt werden. Diese sind beim Login und bei der Oberflächensperre erforderlich. Die Qu-Pad App folgt denselben Benutzerrechten. Admin kann separate Passwörter für Qu-You und Qu-Control Benutzer setzen. Ein Szenenbereich und Login-Szene kann für Standard- und Basisbenutzer festgelegt werden.

USB-Aufnahme und Wiedergabe:

USB B Streaming – Verbinden Sie einen Apple^® Mac oder Windows^® PC mit dem rückseitigen USB B-Port, um bis zu 32 Audiokanäle in beide Richtungen zu streamen und MIDI-Nachrichten zu senden.

Sie können den Allen & Heath DAW Control-Treiber (nur Mac) herunterladen, um Qu MIDI-Strip-Nachrichten in HUI- oder Mackie Control-Protokoll umzuwandeln. Laden Sie den Allen & Heath Qu Windows-Treiber herunter, um Standard-MIDI-Nachrichten an einen PC zu streamen.

Stellen Sie die Qu MIDI-Kanalnummer im Setup / Control / MIDI-Bildschirm ein.

Qu-Drive Aufnahme direkt auf USB-Laufwerk – Sie können Stereo- oder 18-Spur-Mehrspuraufnahmen direkt auf ein USB-Speichergerät aufnehmen, das am Frontpanel-Qu-Drive-Anschluss angeschlossen ist.

Hinweis – Qu-Drive-Aufnahmen erfordern, dass das USB-Speichergerät hohe konstante Übertragungsraten unterstützt. Nicht alle USB-Geräte garantieren fehlerfreie Leistung. Weitere Informationen finden Sie im Dokument „Understanding Qu-Drive and USB“ in der Qu-Wissensdatenbank auf der Allen & Heath Webseite. Verwenden Sie das USB-Speichergerät nur mit dem Qu-Mischpult. Nutzen Sie es nicht für andere Anwendungen.

Formatieren Sie das USB-Gerät am Qu-Mischpult vor der Aufnahme mit dem Setup / Utility / Qu-Drive-Bildschirm. Dies löscht das Laufwerk und richtet die Qu-Verzeichnisstruktur ein.

Patchen Sie die Quellen zur Aufnahme mit dem Setup / I/O Patch / USB Audio-Bildschirm. Verwenden Sie den Drehregler, um durch verfügbare Quellen für die 18 Spuren zu blättern. Drücken Sie die Fn-Taste „+1“, um schnell durch die Spuren zu springen. Wählen Sie Kanalquellen aus Insert Sends oder Direct Out.

Stereoaufnahmen verwenden dieselbe Quelle wie Mehrspur CH17 und 18.

Stereo- oder Mehrspuraufnahme über den Home / Qu-Drive-Bildschirm. Die Aufnahme erstellt WAV-Dateien in Qu-Verzeichnissen auf dem USB-Gerät.

ⓘ Bearbeiten Sie weder Namen noch Inhalt der Dateien auf dem USB-Gerät. Um Fehler zu vermeiden, empfehlen wir, das Gerät vor Ihrer nächsten Session neu am Qu-Mischpult zu formatieren, wenn Sie Dateien mit einem Computer kopiert oder gelöscht haben.

Stereo- oder Mehrspurwiedergabe über den Verarbeitung-Bildschirm, Preamp-Seite, Fn-Taste Ansicht. Wählen Sie „USB“ als Quelle für die Kanäle. Wählen Sie „Qu-Drive“ als globale USB-Quelle.

SoftKeys für Transportsteuerung verwenden – Sie können Transportsteuerungen für Stereo- oder Mehrspuraufnahme oder -wiedergabe über den Setup / Control / SoftKeys-Bildschirm zuweisen. Zum Beispiel zum Starten, Stoppen und Armieren von Aufnahmen, während Sie den Bildschirm für andere Mischfunktionen nutzen.

Ein paar weitere Funktionen

Verwenden Sie den Signalgenerator zum Testen von Lautsprechern – Nachdem Sie die PA angeschlossen haben, prüfen Sie, ob alle Verstärker- und Lautsprecherpegel korrekt eingestellt sind. Schalten Sie das System in der richtigen Reihenfolge ein:

ⓘ Schalten Sie zuerst das Mischpult ein, Verstärker/Lautsprecher zuletzt.

Pink Noise ist eine hervorragende Quelle zum Testen von Lautsprechern. Es erzeugt pro Oktave gleichmäßige Energie über alle Frequenzen. Es kann verwendet werden, um zu überprüfen, ob alle Lautsprechertreiber funktionieren und um Phasen- und Polarisationsprobleme zu hören.

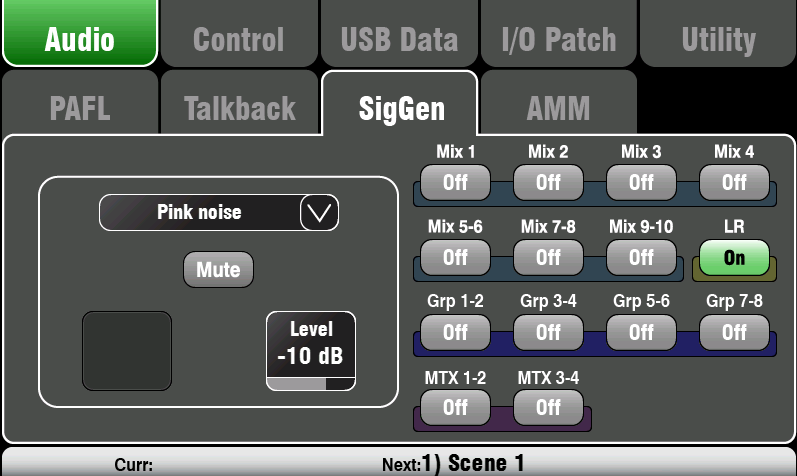

Stellen Sie die LR- und Monitor-Masterfader auf ihre normalen Betriebspositionen. Gehen Sie zum Setup / Audio / SigGen-Bildschirm. Wählen Sie Pink Noise und stellen Sie sicher, dass der Pegel vollständig aus ist. Wählen Sie nun LR und erhöhen Sie langsam den SigGen-Pegel, um das Rauschen in den PA-Lautsprechern zu hören. Testen Sie auch die Monitorlautsprecher auf diese Weise.

Eingefügte FX – Sie können einen internen FX (Hall, Delay oder Modulation) direkt in den Signalweg eines Eingangskanals oder Mixmasters einfügen. Balancieren Sie zwischen dem unveränderten (trocken) und dem Effekt (nass) Signal mit der D/W-Regelung im FX-Bildschirm.

Kanal-Ducker – Sie können einen Ducker in Eingangskanäle oder Gruppen einfügen. Damit können Sie ein beliebiges Qu-Signal verwenden, um andere Kanäle bei Aktivität automatisch abzusenken. Zum Beispiel ein Paging-Mikrofon als Trigger, um die Hintergrundmusik abzuducken. Passen Sie die Ein- und Ausschaltgeschwindigkeit an.

Automatisches Mikrofonmischen (AMM) – Sehr nützlich für Sprach-Anwendungen wie Konferenzen und Seminare mit mehreren Mikrofonen am Tisch. Das Qu AMM übernimmt automatisch die Pegel dieser Mikrofone, um Klarheit zu verbessern und Rückkopplungen durch viele offene Mikrofone zu reduzieren.

Zur Einrichtung von AMM beginnen Sie mit heruntergedrehtem Mix-Masterfader. Verwenden Sie PAFL, um jedes Mikrofonsignal zu prüfen und den Vorverstärkerpegel für eine gesunde Meteranzeige bei erwarteter Entfernung einzustellen. Gehen Sie zum Setup / Audio / AMM-Bildschirm und schalten Sie die zugehörigen Mikrofonkanäle ein. Die Fader springen auf ihre „0“-Offen-Position. Fahren Sie nun den Mix-Masterfader langsam hoch. Wir empfehlen, einen DCA oder Audio-Gruppe als Masterfader für die Sprachmikrofone zu verwenden, wenn Sie auch andere Audioquellen mischen.

Weitere Informationen zur Funktionsweise und Nutzung von AMM finden Sie im Qu Mixer Reference Guide.

Ringing out der Monitore – Die Qu-Pad App gibt Ihnen die Freiheit, vor einem Gesangsmikrofon auf der Bühne zu stehen und mit dem iPad den Gesang in den Monitorlautsprecher einzumischen und Rückkopplungen (Ringing) mit dem Mix-GEQ herauszudrehen. Tippen Sie die Masterstreifen-Mix-Taste für den Monitormix an. Der Streifen wird zum Master für diesen Monitor-Mix. Tippen Sie ihn an und öffnen Sie die GEQ-Registerkarte. Tippen Sie die PAFL-Taste, um das Signal an das RTA zu senden. Die Faderstreifen zeigen die Sends zu diesem Monitormix. Erhöhen Sie den Send-Fader des Gesangskanals, um Ihre Stimme im Monitor zu hören. Erhöhen Sie den Fader vorsichtig, bis Sie eine Frequenz-Rückkopplung hören. Ein roter Punkt im RTA über dem GEQ zeigt die rückkoppelnde Frequenz. Ziehen Sie den GEQ-Regler dieser Frequenz um einige dB zurück, bis die Rückkopplung stoppt. Erhöhen Sie den Gesangspegel langsam wieder, bis Sie die nächste Rückkopplung hören. Vermeiden Sie es, zu viele Frequenzen auf diese Weise herauszudrehen, um den Gesamtklang nicht zu verschlechtern.

Mischpult zurücksetzen

Es gibt zwei Möglichkeiten, die Qu-Einstellungen zurückzusetzen, um einen bekannten Ausgangspunkt zu erhalten:

Reset Mix Settings – Ausgangspunkt zum Mischen

Diese Taste im Scenes-Bildschirm setzt das Mischpult sofort auf einen bekannten Ausgangspunkt zum Mischen zurück. Eine schnelle Möglichkeit, Verarbeitung, Mixe und Patching vor einer Show oder nach einem anderen Benutzer zurückzusetzen.

Alle Parameter, die in Szenen gespeichert werden können, werden auf Werkseinstellungen zurückgesetzt, um das Mischpult für die neue Mixing-Session zu nullen.

Wenn Sie Ihre aktuellen Einstellungen behalten möchten, speichern Sie diese als Scene, bevor Sie das Mischpult zurücksetzen.

Dieser Reset betrifft nur Parameter, die in Szenen gespeichert werden. Bestehende Szenen und Bibliotheken bleiben erhalten.

ⓘ Dieser Reset wird nicht vom globalen Filter und Safes beeinflusst. Er setzt jedoch den Filter zurück und löscht zuvor gesetzte Kanal-Safes.

Berühren und halten Sie die Reset Mix Settings-Taste für 1 Sekunde, bis der Bestätigungsbildschirm erscheint.

Eigene Starteinstellungen erstellen – Sie können mit dem Zurücksetzen beginnen und dann Patching, Pegel und Parameter nach Ihren Vorlieben anpassen. Speichern Sie dies als Scene, z. B. Scene 1 „Reset Board“.

System Hard Reset – Alles löschen

Ein Power-Up-Reset steht zur Verfügung, wenn Sie die Qu-Mischpulteinstellungen und Speicher vollständig zurücksetzen möchten. Dies kann vor dem Versand des Mischpults an einen Kunden oder bei vermuteten Systemproblemen sinnvoll sein.

Um Mischparameter vor einer Show oder einem Soundcheck zurückzusetzen, verwenden Sie eine Scene oder die Funktion Reset Mix Settings.

ⓘ Ein Hard Reset setzt alle aktuellen Einstellungen auf Werkseinstellungen zurück und löscht alle Szenen, Benutzerbibliotheken, Benutzerrechte und Passwörter.

Schalten Sie zuerst das System einschließlich Verstärker und aktive Lautsprecher aus.

Um das Qu-Mischpult hart zurückzusetzen – Drücken und halten Sie gleichzeitig die Touchscreen-Reset- und Setup-Tasten und schalten Sie dann das Mischpult ein. Halten Sie die Tasten mindestens 5 Sekunden während des Hochfahrens gedrückt. Lassen Sie die Tasten los.
