ME-U Benutzerhandbuch

Print to PDF
  • Aktualisiert

Einführung in ME-U

Das ME Personal Mixing System ist eine einzigartig flexible und dennoch intuitiv einfach zu bedienende Lösung, die einzelnen Musikern, Künstlern und Präsentatoren die Freiheit gibt, ihren eigenen Monitorsound auf der Bühne zu steuern.

ME-1 Personal Mixer

  • Bis zu 40 Kanäle
  • Benutzerzuweisbare Tasten
  • Master-Limiter und 3-Band EQ
  • 16 Benutzer-Presets
  • Gruppenfunktion
  • Namensanzeige
  • 3,5-mm-Klinken-Aux-Eingang
  • Integriertes Umgebungsmikrofon
  • Integrierter Signalgenerator
  • Inklusive Stativhalterung
  • Inklusive Kopfhörerhaken

ME-500 Personal Mixer

  • Bis zu 16 Mono/Stereo-Kanäle
  • Automatische Tastenzuweisung
  • Master-Limiter und 2-Band EQ
  • 8 Benutzer-Presets

ⓘ ME-500 und ME-1 Mixer können innerhalb desselben ME-Systems kombiniert werden.

ME-U ist ein Touring-Grade 10-Port PoE-Hub für den Einsatz mit Allen & Heath ME Personal Mixern. Er liefert Strom und bis zu 40 Audiokanäle an mehrere ME-1 oder ME-500 Mixer. ME-U wird mit einer Standard-Eingangskarte geliefert, um eine Schnittstelle zu Allen & Heath Digitalmischpulten oder Aviom® A-Net® Quellen herzustellen. Diese Karte kann durch eine Optionskarte ersetzt werden, um das ME mit Mischsystemen von Drittanbietern zu verbinden.

Funktionen:

  • 10 Ports zum Anschluss von ME-1 / ME-500
  • Hubs können für mehr Ports verbunden werden
  • Stromversorgung (PoE) an allen Ports verfügbar
  • Verriegelbare EtherCon-Anschlüsse
  • Standard ME-D Eingangskarte funktioniert mit
    • dLive ME Monitorport
    • dSNAKE (Qu, GLD Mixer)
    • Qu/SQ/Avantis SLink (im dSNAKE-Modus)
    • ACE (iLive System)
    • Aviom® A-Net® 16
  • Optionskarten zur Anbindung an andere Systeme
    • Dante
    • MADI
    • EtherSound
    • Waves (V2 Karte)
  • Netzwerkanschluss für Setup
  • Namen und Stereo-Verknüpfungen können empfangen oder manuell eingestellt werden
  • Robuste 2U-Rackmount-Konstruktion
  • Leiser Lüfter zur Kühlung

Frontplatte

  1. 10 Ausgangsports – Zur Verteilung von Audio und Strom an bis zu 10 ME-1 oder ME-500 Personal Mixer. Kann auch zum Anschluss an den Eingang eines weiteren ME-U Hubs verwendet werden, wenn mehr als 10 ME-1 Mixer angeschlossen werden. Jeder Port bietet:

    Bis zu 40 Audiokanäle

    Kanalnamen (ME-1 nur)

    Stereo-Kanalverknüpfung

    PoE-Stromversorgung

    Verriegelbarer EtherCon-Anschluss

    ⓘ Die ME-U Ausgänge sind nur mit dem Allen & Heath ME System kompatibel.

  2. Eine Anzeige neben jedem Port leuchtet gelb, wenn eine Verbindung besteht, und blinkt bei Netzwerkaktivität. Sie leuchtet rot während des Startvorgangs oder wenn ein Fehler erkannt wird.

    Eingangsport – Zum Empfang von Quellen zur Verteilung an ME Personal Mixer. Die ME-D Eingangskarte ist serienmäßig enthalten. Es sind mehrere weitere Optionskarten von Allen & Heath erhältlich, mit denen Sie das ME-U an andere Mischsysteme anschließen können: Dante, MADI, Waves SoundGrid, EtherSound.

    Der ME-U Eingang arbeitet nur mit 48 kHz 24-Bit Audio.

  3. Netzwerk-Reset – Ein versenkter Schalter zum Zurücksetzen der ME-U Netzwerkadresse auf Werkseinstellungen beim Einschalten.
  4. Netzwerkanschluss – Zum Anschluss eines PC- oder Mac-Computers für die Systemkonfiguration und Kanalbenennung.
  5. ME-D Standard-Eingangskarte. Die Lnk/Act-Anzeige blinkt bei Betrieb mit ACE oder dSNAKE. Sie leuchtet dauerhaft bei Betrieb mit Aviom®.

Rückseite

  1. Haupteingang - IEC-Anschluss, Sicherung und EIN/AUS-Druckschalter für das integrierte Universalnetzteil. Dieses akzeptiert weltweite Spannungen von 100 bis 240 V AC 50/60 Hz. Überprüfen Sie, ob Sie das richtige Netzkabel für Ihre Region erhalten haben.

    ⓘ Verwenden Sie das für Ihre Region mitgelieferte Netzkabel mit dem ME-U.

    ⓘ Sichern Sie das Netzkabel mit der Kunststoffklemme, um ein Herausziehen zu verhindern.

    ⓘ Beachten Sie alle Warnhinweise im Sicherheitsblatt und auf der Rückseite des Geräts.

    ⓘ Um eine ausreichende Kühlung zu gewährleisten, blockieren Sie nicht die Lüftungsschlitze.

Installation von ME-U

Stellen Sie sicher, dass das ME-U ausgeschaltet ist, bevor Sie es installieren oder die Eingangskarte entfernen oder einsetzen.

Rack- oder Oberflächenmontage

  1. Rack-Schrauben mit Schutzkappen oder Unterlegscheiben
  2. Kunststofffüße für die Oberflächenmontage

ME-U kann auf einer flachen Oberfläche positioniert oder in ein Standard-19-Zoll-Rack montiert werden. Es benötigt 2U Rackplatz.

Falls erforderlich, entfernen Sie die Kunststofffüße vorsichtig mit einem flachen Schraubendreher.

Montieren Sie das ME-U im Rack mit 4 Rack-Schrauben und Schutzscheiben, um das Bedienfeld zu schützen.

ⓘ Stellen Sie eine ausreichende Belüftung um das Gerät sicher. Blockieren Sie nicht die Lüftungsschlitze.

Wechseln der Eingangskarte

Das Me-U wird standardmäßig mit der ME-D Digital-Eingangskarte geliefert. Diese kann bei Bedarf durch eine andere Karte ersetzt werden.

So wechseln Sie die Eingangskarte:

  • Schalten Sie zuerst das ME-U aus.
  • Entfernen Sie die zwei vorderen Befestigungsschrauben. Ziehen Sie die ME-D Karte heraus und trennen Sie den internen Kabelstrang ab.
  • Falten Sie das Kabel vorsichtig zurück in den Schlitz. Die Ersatzkarte verwendet den internen Kabelstrang nicht.
  • Schieben Sie die neue Karte hinein, bis sie im internen Anschluss einrastet.
  • Setzen Sie die zwei Befestigungsschrauben wieder ein.

ME-D

Standard-Digitaleingangskarte für den Anschluss an Allen & Heath Digitalmixer über dSNAKE oder ACE und an Aviom® A-Net16 Quellen.

Dante, EtherSound, Waves SG

Zur Anbindung an andere Systeme über Cat5-Netzwerkprotokolle (48 kHz).

MADI

Zur Anbindung an andere Systeme via MADI (48 kHz). Verwenden Sie Link 1 In. ME-U synchronisiert sich mit dem eingehenden MADI-Stream.

ⓘ Der Aux BNC und MADI Link 2 sind in dieser Anwendung nicht funktionsfähig.

Anschluss von ME-U

Anschluss der Ausgangsports

Die ME-U Ausgangsports sind ausschließlich für den Anschluss an Allen & Heath ME Produkte vorgesehen.

ⓘ Schließen Sie ME-U Ausgangsports nicht an andere Mixer oder Geräte an.

Verbinden Sie jeden ME-U Ausgangsport mit dem Link In Port des ME-1 oder ME-500 Mixers.

ⓘ Jeder Port kann einen ME Mixer mit Strom versorgen. Wenn Sie Mixer in Reihe schalten, wird die Stromversorgung nur an den ersten Mixer weitergegeben.

ME-1 Parallelschaltung

Sie können bis zu 10 ME Mixer jeweils mit eigenem Cat5-Kabel anschließen.

ME-1 Reihenschaltung

Sie können ME Mixer von jedem Port aus in Reihe schalten.

Verkettung von ME-U Hubs

Sie können ME-U Hubs verbinden, um mehr ME Mixer anzuschließen.

Cat5-Kabel

Verwenden Sie STP (geschirmte Twisted-Pair) CAT5e oder höherwertige Kabel. Kabel mit Folien- und Geflechtschirm bieten Schutz vor Störungen und sind in der Regel robuster. Litzenkabel sind weniger anfällig für Beschädigungen bei Knicken oder häufigem Aufwickeln.

ME-U verfügt über verriegelbare Neutrik EtherCon-Buchsen zum Schutz der Verbindungen und zur Gewährleistung der Eignung für den Tourneebetrieb. Wir empfehlen die Verwendung von Kabeln mit verriegelbaren EtherCon-Steckern. Maximale Kabellänge = 100 m (330’)

Jeder ME Mixer wird über sein Cat5-Kabel mit Strom versorgt. Das Netzteil des Mixers wird nicht benötigt.

Das Abziehen eines ME Mixers beeinflusst die anderen nicht.

Der erste ME Mixer in der Kette erhält PoE über sein Cat5-Kabel zur Stromversorgung. Für die anderen in der Kette verwenden Sie externe Netzteile.

Das Abziehen eines ME Mixers trennt die weiteren Geräte in der Kette.

Verbinden Sie einen beliebigen Ausgangsport des ersten ME-U mit dem Eingangsport des nächsten ME-U.

Verwenden Sie die erste ME-U Hub Setup-Anwendung, um Namen und Stereo-Verknüpfungen einzustellen. Aktivieren Sie den iLive Source Mode, wenn Sie ein iLive System anschließen.

Verwenden Sie die nächste ME-U Hub Setup-Anwendung für empfangene Namen und Stereo-Verknüpfungen. Deaktivieren Sie den iLive Source Mode.

Eingangsquelle – Qu, SQ, GLD oder dLive

Schließen Sie einen dieser Ports an die ME-D an:

GLD Mixer dSNAKE Port / EXPANDER Port

Qu Mixer dSNAKE Port

Qu/SQ/Avantis Mixer SLink Port

dLive MixRack ME Monitor Port

AR2412 Rack MONITOR Port

AR2412 / AB168 EXPANDER Port

ⓘ Die Verbindung zu 96 kHz DX Expanders wird nicht unterstützt.

Qu, SQ, GLD, Avantis und dLive können senden:

  • 40 Audiokanäle

✔ = Verfügbar

🗶 = Nicht verfügbar

  • Kanalnamen
  • Stereo-Verknüpfungsinformationen

Verwenden Sie die ME-U Setup-Anwendung:

Empfangene Namen und Stereo-Verknüpfungen ✔

Manuelle Namen und Stereo-Verknüpfungen ✔

iLive Source Mode 🗶 (deaktivieren)

Verwenden Sie den Qu Setup / Output Patch / Monitor Bildschirm, um die Kanäle zuzuweisen. Stereoquellen und verknüpfte Eingangskanäle werden automatisch verknüpft und dem ME-1 als Stereopaare präsentiert.

Verwenden Sie den SQ I/O / Outputs ME Bildschirm, um die Kanäle zuzuweisen. Stereo-Kanäle werden automatisch verknüpft und dem ME-1 als Stereopaare präsentiert.

Verwenden Sie den GLD I/O / Monitor Bildschirm, um den ‘ME-1 Modus’ auszuwählen, die Kanäle zuzuweisen und die Stereo-Verknüpfungen einzustellen.

Verwenden Sie den dLive I/O / ME Bildschirm, um die Kanäle zuzuweisen und die Stereo-Verknüpfungen einzustellen.

Eingangsquelle – iLive ACE

Verwendung der Standard-ME-D Eingangskarte.

ⓘ Verwenden Sie nicht den MixRack Surface Link ACE.

Schließen Sie iLive ACE vom MixRack Port B an.

ⓘ Verwenden Sie nicht den MixRack Surface Link ACE.

Um Kanalnamen zu empfangen, müssen Sie ein zweites Cat5-Kabel von einem iLive Netzwerkport zum ME-U Netzwerkport anschließen.

Verbinden Sie Ihren ME-U Setup-Computer mit einem beliebigen iLive Netzwerkport.

Verwendung mit nur 1 Kabel - ACE:

  • 40 Audiokanäle
  • Keine Kanalnamen und Verknüpfungsinformationen

Verwendung mit 2 Kabeln – ACE und Netzwerk:

  • 40 Audiokanäle
  • Kanalnamen
  • Stereo-Verknüpfungsinformationen

Verwenden Sie die ME-U Setup-Anwendung:

Empfangene Namen und Stereo-Verknüpfungen ✔

Manuelle Namen und Stereo-Verknüpfungen ✔

iLive Source Mode ✔ (aktivieren)

Wählen Sie iLive MixRack aus der Liste

Verwenden Sie den iLive Outputs / Port B Bildschirm, um die 40 Kanalquellen zuzuweisen.

  • Ordnen Sie die Port B ACE Ausgänge 21-60 den ME Kanälen 1-40 zu:

Port B Ch21 = ME Ch1

Port B Ch22 = ME Ch2

Port B Ch23 = ME Ch3

-------

Port B Ch60 = ME Ch40

iLive über ME-U ACE Karte

Verwendung der ACE-Optionkarte im ME-U.

Schließen Sie iLive ACE vom MixRack Port B an.

ⓘ Verwenden Sie nicht den MixRack Surface Link ACE.

Um Kanalnamen zu empfangen, müssen Sie das iLive Netzwerk über die ACE-Verbindung mit zwei Jumperkabeln wie gezeigt überbrücken.

Verbinden Sie Ihren ME-U Setup-Computer mit einem beliebigen iLive Netzwerkport.

Ohne Netzwerkbrücke:

  • 40 Audiokanäle
  • Keine Kanalnamen und Verknüpfungsinformationen

Mit Netzwerkbrücke:

  • 40 Audiokanäle
  • Kanalnamen
  • Stereo-Verknüpfungsinformationen

Verwenden Sie die ME-U Setup-Anwendung:

Empfangene Namen und Stereo-Verknüpfungen ✔

Manuelle Namen und Stereo-Verknüpfungen ✔

iLive Source Mode ✔ (aktivieren)

Wählen Sie iLive MixRack aus der Liste

Verwenden Sie den iLive Outputs / Port B Bildschirm, um die 40 Kanalquellen zuzuweisen.

ⓘ Ordnen Sie die Port B ACE Ausgänge 1-40 den ME Kanälen 1-40 zu.

Eingangsquelle – iLive Mixer MMO

Verwendung der Standard-ME-D Eingangskarte.

ACE-Optionkarte anstelle von ME-D

Netzwerkbrücke zu ACE an beiden Karten

Um Kanalnamen zu empfangen, müssen Sie ein zweites Cat5-Kabel von einem iLive Netzwerkport zum ME-U Netzwerkport anschließen.

Verbinden Sie Ihren ME-U Setup-Computer mit einem beliebigen iLive Netzwerkport.

Verwendung mit nur 1 Kabel – Aviom®:

  • 16 Audiokanäle
  • Stereo-Verknüpfungsinformationen
  • Keine Kanalnamen

Verwendung mit 2 Kabeln – Aviom® und Netzwerk:

  • 16 Audiokanäle
  • Kanalnamen
  • Stereo-Verknüpfungsinformationen

Verwenden Sie die ME-U Setup-Anwendung:

Empfangene Namen und Stereo-Verknüpfungen ✔

Manuelle Namen und Stereo-Verknüpfungen ✔

iLive Source Mode ✔ (aktivieren)

Wählen Sie iLive MixRack aus der Liste

Verwenden Sie den iLive Outputs / Port B Bildschirm, um die 16 Aviom® Quellen und Verknüpfungen zuzuweisen.

Eingangsquelle - Aviom® A-Net 16

Verwendung der Standard-ME-D Eingangskarte.

  • Verwenden Sie das ME-U nur für den Anschluss an ME-1 und ME-500 Mixer. Es ist nicht für Aviom® Mixer vorgesehen oder kompatibel.

Die Aviom® Quelle kann senden:

  • 16 Audiokanäle
  • Stereo-Verknüpfungsinformationen
  • Keine Kanalnamen

Verwenden Sie die ME-U Setup-Anwendung:

Empfangene Namen 🗶

Empfangene Stereo-Verknüpfungen ✔

Manuelle Namen und Stereo-Verknüpfungen ✔

iLive Source Mode 🗶 (deaktivieren)

Das ME-U erhält seine Audio- und Verknüpfungsinformationen von Aviom® Kanälen 1-16.

Eingangsquelle – Andere Systeme

Installieren Sie eine Dante, MADI, Waves SoundGrid (V2) oder EtherSound Karte, um andere Mischsysteme an das ME-U anzubinden (nur 48 kHz).

Die Quelle kann senden:

  • Bis zu 40 Audiokanäle
  • Keine Stereo-Verknüpfungsinformationen
  • Keine Kanalnamen

Verwenden Sie die ME-U Setup-Anwendung:

Empfangene Namen und Stereo-Verknüpfungen 🗶

Manuelle Namen und Stereo-Verknüpfungen ✔

iLive Source Mode 🗶 (deaktivieren)

Optionkarten-Eingänge 1-40 werden verwendet, um die ME-1 oder ME-500 Mixer zu speisen.

Starten von ME-U

Schließen Sie das Gerät an Ihre Netzstromquelle an und drücken Sie den EIN/AUS-Schalter auf der Rückseite, um das ME-U einzuschalten.

Die blaue Power-Anzeige auf der Frontplatte leuchtet.

Warten Sie, bis das ME-U gebootet hat. Dies dauert etwa 20 Sekunden. Die Ausgangsport-Anzeigen blinken nach dem Bootvorgang kurz rot. Ohne angeschlossene Geräte schalten sie dann aus. Bei angeschlossenem ME-1 oder ME-500 Mixer blinken sie gelb.

Einrichten von ME-U

Das ME-U wird mit einem PC oder Mac eingerichtet, der mit dem Netzwerkanschluss verbunden ist. Eine Setup-Anwendung, die im ME-U gespeichert ist, wird über einen Webbrowser auf dem Computer aufgerufen, ähnlich wie bei der Einrichtung eines WLAN-Routers.

Verfügbare Setup-Funktionen:

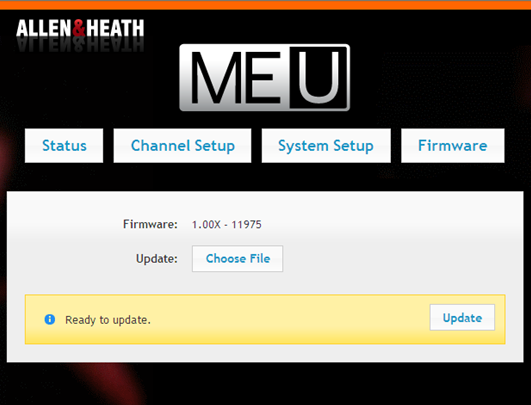

  • Anzeigen und Aktualisieren der ME-U Firmware
  • Anzeigen der Betriebstemperatur
  • Anzeigen der aktuellen Eingangsquelle
  • Anzeigen des Audio-Clock-Sync-Status
  • Anzeigen des Port-Link- und PoE-Status

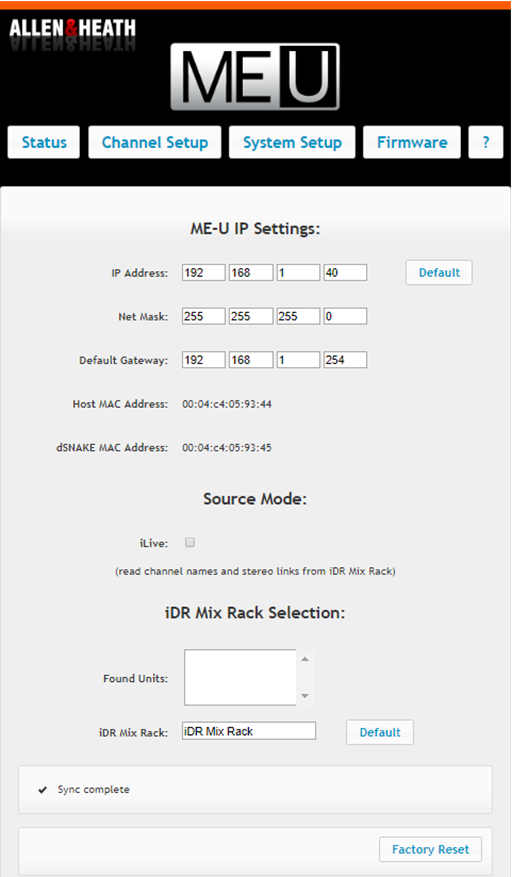

  • Ändern der ME-U Netzwerkeinstellungen
  • Auswahl des Namens-/Link-Quellenmodus (iLive)

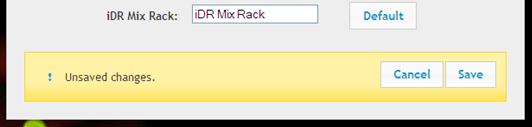

  • Auswahl des iDR MixRack (iLive)

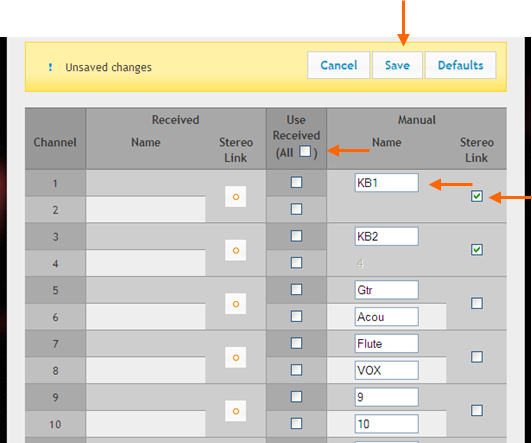

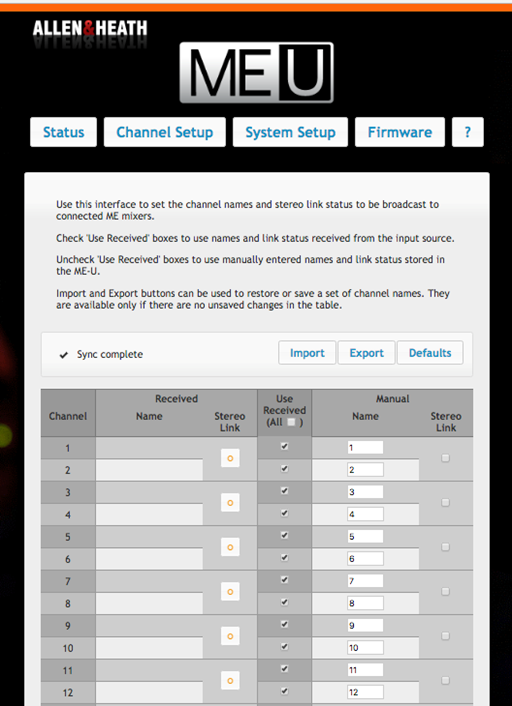

  • Anzeigen und Bearbeiten der 40 Kanalnamen

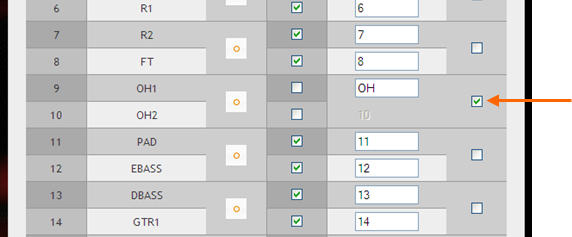

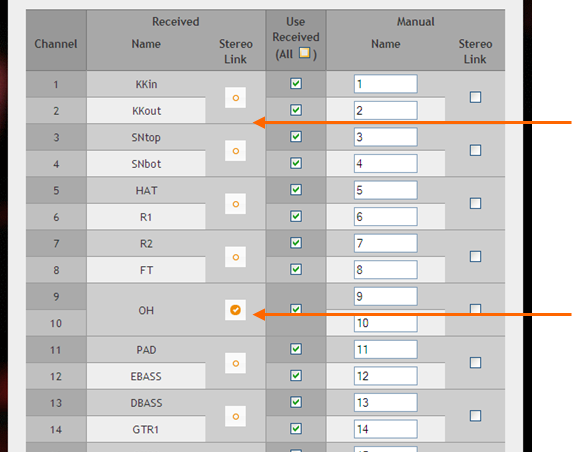

  • Anzeigen und Bearbeiten der Stereo-Kanalverknüpfungen

Einstellungen werden im ME-U gespeichert und beim Einschalten beibehalten.

Netzwerkadressen einstellen

Verbinden Sie ein Cat5-Kabel vom Netzwerkanschluss Ihres Computers mit dem Netzwerkanschluss an der Frontplatte des ME-U.

Damit der Computer mit dem ME-U kommunizieren kann, muss er eine kompatible statische TCP/IP-Adresse haben. Stellen Sie sicher, dass der LAN-Anschluss Ihres Computers aktiviert ist und DHCP ausgeschaltet ist.

Stellen Sie eine statische Computer-IP-Adresse ein:

  • IP-Adresse = 192.168.1.nnn
  • Subnetzmaske = 255.255.255.0

Dabei liegt nnn zwischen 1 und 254 (nicht 40)

Die Standard-Netzwerkadresse des ME-U ist:

  • IP-Adresse = 192.168.1.40
  • Subnetzmaske = 255.255.255.0

Wenn diese geändert wurde und nicht bekannt ist, kann es zu Inkompatibilitäten kommen und der Computer kann keine Verbindung herstellen. In diesem Fall setzen Sie die ME-U Netzwerkeinstellungen mit dem versenkten Schalter an der Frontplatte zurück.

Starten der Setup-Anwendung

Starten Sie den Webbrowser Ihres Computers.

Geben Sie die IP-Adresse des ME-U in die Adressleiste des Browsers ein: 192.168.1.40

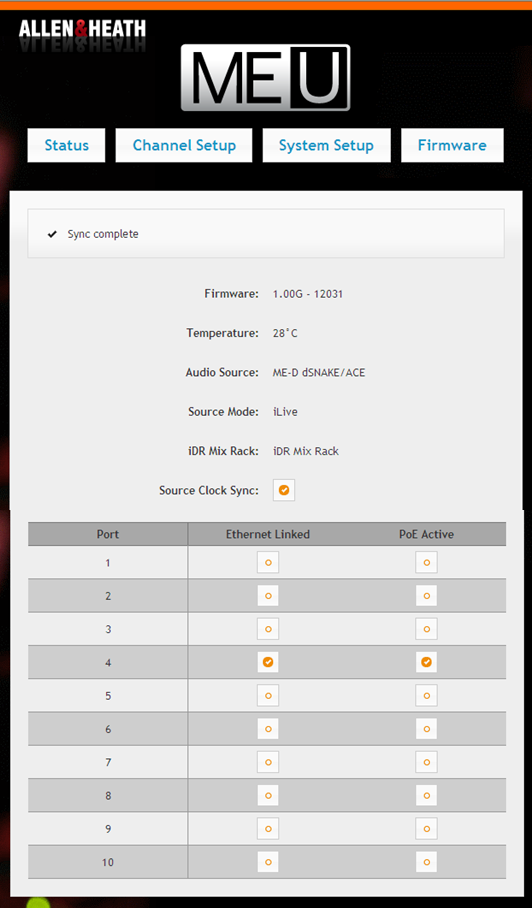

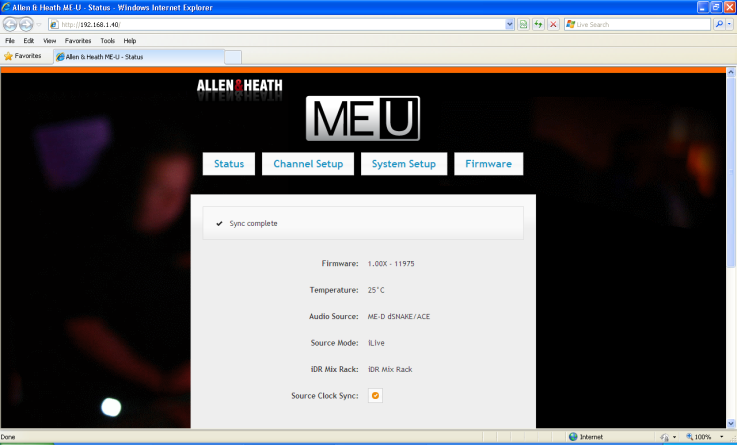

Der Computer sollte eine Verbindung herstellen und die Statusseite der ME-U Setup-Anwendung anzeigen.

Zurücksetzen der ME-U Netzwerkeinstellungen

Wenn der Computer keine Verbindung herstellen kann, versuchen Sie, die ME-U Netzwerkeinstellungen zurückzusetzen:

Schalten Sie das ME-U aus. Drücken Sie mit einem dünnen spitzen Gegenstand den versenkten „Reset“-Schalter. Schalten Sie die Stromversorgung wieder ein und halten Sie den Schalter 20 Sekunden lang gedrückt, während das Gerät neu startet. Dadurch werden die ME-U Netzwerkeinstellungen auf folgende Werte zurückgesetzt:

  • IP-Adresse = 192.168.1.40
  • Subnetzmaske = 255.255.255.0
  • Standard-Gateway =192.168.1.254

Die Statusseite

Portstatus – Zeigt den aktuellen Verbindungsstatus jedes der 10 Ausgangsports an:

Ethernet verbunden – Das Kästchen ist angehakt, wenn eine Netzwerkverbindung zu einem ME-1 oder ME-500 Mixer erkannt wurde.

PoE aktiv – Das Kästchen ist angehakt, wenn der Port Strom über das Cat5-Kabel an den ME-1 oder ME-500 Mixer liefert.

Diese Seite zeigt Informationen über das ME-U. Sie ermöglicht die Überprüfung des aktuellen Status des Hubs, seiner Eingangsquelle und angeschlossener Geräte:

Firmware – Die aktuell laufende Firmware-Version im ME-U.

  • Überprüfen Sie auf der Allen & Heath Webseite die neueste verfügbare Version.

Temperatur – Die aktuelle Betriebstemperatur im Inneren des Geräts.

  • Wenn dieser Wert über 40 Grad C liegt, stellen Sie sicher, dass das Gerät ausreichend belüftet ist und die Lüftungsschlitze nicht blockiert sind.

Audioquelle – Zeigt den Typ der Eingangskarte und Informationen zur Quelle, die mit dem ME-U verbunden ist. Folgendes wird je nach eingesetzter Eingangskarte und Quelle angezeigt:

  • ME-D dSNAKE/ACE
  • ME-D Aviom® (Aviom-Quelle erkannt)
  • Dante Optionskarte
  • MADI Optionskarte
  • EtherSound Optionskarte
  • ACE Optionskarte (nicht typisch – verwenden Sie ME-D)

Quellenmodus – „iLive“ wird angezeigt, wenn das ME-U für die Arbeit mit iLive eingestellt wurde. In diesem Modus versucht das ME-U, Kanalnamen und Stereo-Verknüpfungsinformationen vom iLive zu erhalten.

  • Der iLive-Modus sollte nur aktiviert werden, wenn Sie mit einem iLive System arbeiten. Für alle anderen Quellen deaktivieren Sie diesen Modus auf der System-Setup-Seite.

iDR Mix Rack – Zeigt den Namen der Einheit an, mit der sich das ME-U verbinden möchte, wenn es für iLive eingestellt ist. Diese Information erscheint nicht, wenn der iLive-Modus deaktiviert ist.

Quell-Clock-Synchronisation – Das Kästchen ist angehakt, wenn die Audio-Clock des ME-U mit der Quelle synchronisiert ist.

System-Setup-Seite



Wenn Sie Änderungen an den Einstellungen vornehmen, klicken Sie auf „Speichern“, um diese zu bestätigen, oder auf „Abbrechen“, um die vorherigen Einstellungen wiederherzustellen.

Werkseinstellungen - Klicken Sie hier, um das ME-U auf die Werkseinstellungen zurückzusetzen.

  • Alle Änderungen an Netzwerkeinstellungen und Kanalsetup gehen verloren.

Verwenden Sie diese Seite, um auf die ME-U Systemeinstellungen zuzugreifen:

ME-U IP-Einstellungen – Zeigt die aktuellen statischen TCP/IP-Netzwerkeinstellungen an. Sie können diese ändern, wenn Sie das ME-U über ein anderes Netzwerk erreichen möchten.

Die Standardeinstellungen können mit dem versenkten „Reset“-Schalter an der Frontplatte wiederhergestellt werden.

  • IP-Adresse = 192.168.1.40
  • Subnetzmaske = 255.255.255.0

  • Standard-Gateway = 192.168.1.254

    ⓘ Wenn Sie den Netzwerkanschluss verwenden, um Namen von einem iLive System zu empfangen, stellen Sie sicher, dass die ME-U und iLive Netzwerkadressen kompatibel sind.

    ⓘ Wenn Sie nicht sicher sind, wie diese Einstellungen vorzunehmen sind, wenden Sie sich an Ihren IT-Administrator.

Host MAC-Adresse – Dies ist die permanente Adresse, die der ME-U Hardware zugewiesen ist.

dSNAKE MAC-Adresse – Dies ist die permanente Adresse, die der internen dSNAKE Hardware zugewiesen ist.

Quellenmodus – Wenn Sie ME-U mit einem iLive System verwenden und das Netzwerk anschließen, um Namen und Stereo-Verknüpfungsstatus zu empfangen, aktivieren Sie das iLive-Modus-Kästchen.

ⓘ Wenn Sie nicht mit einem iLive System verbunden sind, stellen Sie sicher, dass das Kästchen nicht aktiviert ist. Andernfalls kann das ME-U die Namen vom angeschlossenen System nicht finden.

iDR Mix Rack Auswahl – Die Liste „Gefundene Geräte“ zeigt alle iDR Racks im Netzwerk an. Wählen Sie das Rack aus, mit dem Sie sich verbinden möchten.

Das Feld „iDR Mix Rack“ zeigt den Namen des iLive iDR Racks an, nach dem das ME-U beim Starten sucht.

Diese Einstellung wird nur verwendet, wenn der iLive Quellenmodus aktiviert ist.

Standard - Stellt den werkseitigen Standardnamen des iDR Mix Racks wieder her.

Kanal-Setup-Seite

Importieren – Lädt eine Kanal-Setup-Konfigurationsdatei, die empfangene, manuelle Namen und Stereo-Verknüpfungsinformationen enthält.

Exportieren – Speichert eine Kanal-Setup-Konfigurationsdatei mit empfangenen, manuellen Namen und Stereo-Verknüpfungsinformationen.

Standards - Klicken Sie hier, um alle manuellen Namen auf die Nummern 1-40 zurückzusetzen, alle Stereo-Verknüpfungen zu löschen und alle Kanäle auf empfangene Daten zu setzen.

Dieses Beispiel zeigt keine empfangenen Namen und Stereo-Verknüpfungen. Dies ist der Standard beim Einschalten, wenn kein Eingang angeschlossen ist oder wenn Sie mit einer Quelle arbeiten, die keine Kanal-Daten sendet.

Wenn Sie Änderungen an den Einstellungen vornehmen, klicken Sie auf „Speichern“, um diese zu bestätigen, oder auf „Abbrechen“, um die vorherigen Einstellungen wiederherzustellen.

Allen & Heath Digitalmixer senden ihre Kanalnamen und Stereo-Verknüpfungsstatus an das ME-U zur Verteilung an alle angeschlossenen ME Mixer.

ⓘ iLive – Die Daten werden über ein zusätzliches Kabel gesendet, das von einem iLive Netzwerkport zum ME-U Netzwerkport führt.

Ungerade/gerade Kanäle können an der Quelle verknüpft werden, sodass die ME-1/ME-500 Mixer die beiden Kanäle automatisch für den Stereo-Betrieb zu einem einzigen Tastenpaar verknüpfen.

Verwenden Sie diese Seite, um die Namen und den Stereo-Verknüpfungsstatus der 40 Audiokanäle an den 10 ME-U Ausgangsports anzuzeigen und zu bearbeiten.

Die Seite zeigt zwei Hauptspalten:

Empfangen – Kanalnamen und Stereo-Verknüpfungsstatus, die von der Quelle empfangen wurden. Die Liste ist leer, wenn keine Daten empfangen wurden.

ⓘ Das ME-U merkt sich die zuletzt empfangenen Einstellungen, z. B. wenn der Mixer ausgeschaltet oder das ME-U Eingangskabel abgezogen wird. Starten Sie das ME-U neu, wenn Sie die empfangenen Einstellungen löschen und aktualisieren möchten.

Empfangene Daten verwenden – Aktivieren Sie dieses Kästchen, um die von der Quelle empfangenen Namen und Verknüpfungsstatus zu verwenden. Deaktivieren Sie das Kästchen, um die manuell eingegebenen Daten zu verwenden. Aktivieren Sie einzelne Kanäle oder klicken Sie oben auf Alle, um alle 40 Kanäle zu beeinflussen.

Manuell – In dieser Spalte können Sie Kanalnamen manuell eingeben und ungerade/gerade Paare für die Stereo-Verknüpfung auswählen.

Synchronisieren – Das ME-U überprüft alle paar Sekunden, ob die angezeigten empfangenen Namen und Verknüpfungen mit denen am Mixer übereinstimmen.

Wenn Sie Änderungen an den Einstellungen vornehmen, klicken Sie auf „Speichern“, um diese zu bestätigen, oder auf „Abbrechen“, um die vorherigen Einstellungen wiederherzustellen.

Manuelle Namen und Stereo-Verknüpfungen

Wenn Ihre Quelle keine Kanal-Daten sendet, können Sie Namen und Stereo-Verknüpfungen für die 40 Kanäle manuell eingeben.

Aktivieren und dann deaktivieren Sie das (Alle) Kästchen in der Spalte „Empfangene Daten verwenden“.

Klicken Sie in ein Namensfeld und geben Sie einen Namen mit bis zu 6 Zeichen ein. Dieser Name wird auf dem Bildschirm des ME-1 Mixers angezeigt, wenn die Taste für „Standard“ Namen zugewiesen ist.

Aktivieren Sie das Stereo-Verknüpfungskästchen für Kanäle, die Sie verknüpfen möchten, z. B. links und rechts eines Stereo-Keyboards. Geben Sie einen Namen für die verknüpften Kanäle in das obere Namensfeld ein. Das untere Namensfeld ist bei verknüpften Kanälen deaktiviert.

Namen und Verknüpfungen löschen

Klicken Sie auf Standards, um alle manuellen Namen auf ihre Nummern 1-40 zurückzusetzen, alle Stereo-Verknüpfungen zu deaktivieren und alle Kanäle auf empfangene Daten zu setzen.

Sie können dies verwenden, um Namen und Verknüpfungen als Ausgangspunkt für die manuelle Eingabe zurückzusetzen. Denken Sie in diesem Fall daran, die Kästchen „Empfangene Daten verwenden“ zu deaktivieren.

Manuelles Bearbeiten empfangener Namen

Sie können eine Kombination aus empfangenen und manuellen Daten verwenden.

Dieses Beispiel zeigt Namen und Stereo-Verknüpfungsstatus, die von der Eingangsquelle empfangen wurden, z. B. dLive oder GLD.

Die Namen stammen von der Quellmischkonsole.

Hier sind CH9 und 10 für den Stereo-Betrieb an den ME Mixern verknüpft. In diesem Fall wird nur ein Name verwendet.

Dieses Beispiel zeigt, wie Sie einige empfangene Namen und Stereo-Status bearbeiten können, um Ihre ME Personal-Mixing-Anforderungen zu erfüllen.

Hier wurden CH9 und 10 manuell bearbeitet, um die beiden Overhead-Schlagzeugmikrofone als Stereo-Paar am ME Mixer zusammenzufassen.

Deaktivieren Sie die beiden Kästchen „Empfangene Daten verwenden“.

Firmware-Seite

Verwenden Sie diese Seite, um die ME-U Betriebsfirmware zu aktualisieren.

ⓘ Überprüfen Sie auf der Allen & Heath Webseite die neueste verfügbare Version. Lesen Sie die Firmware-Release-Notes.

Firmware – Zeigt die aktuell auf dem ME-U laufende Firmware-Version an.

Datei auswählen – Klicken Sie auf diese Schaltfläche, um die Ordner auf Ihrem Computer zu durchsuchen und die zu ladende Firmware-Datei auszuwählen. Die Datei hat folgendes Format, z. B.:

AllenHeathME-U_V1.00-Rev12345.uImage

Firmware aktualisieren

Klicken Sie auf die Aktualisieren-Schaltfläche, um die Firmware-Aktualisierung zu starten. Dies kann bis zu 6 Minuten dauern.

ⓘ Schalten Sie das Gerät während der Firmware-Aktualisierung nicht aus.

Nach Abschluss klicken Sie auf die Weiter-Schaltfläche. Das ME-U startet dann automatisch neu.

Setup verlassen

Stellen Sie sicher, dass Sie alle Änderungen am ME-U gespeichert haben. Diese Einstellungen werden im ME-U gespeichert.

Wenn Sie die IP-Adresse des ME-U geändert haben, notieren Sie diese, da Sie sie beim nächsten Öffnen der Setup-Anwendung benötigen.

Um die Setup-Anwendung zu verlassen, schließen Sie einfach den Webbrowser.

Sie können Ihren Computer nach Abschluss der Einrichtung vom ME-U trennen. Das ME-U benötigt keinen Computer zum Betrieb. Der Computer wird nur für die Einrichtung und zur Statusanzeige verwendet.

Verwandte Beiträge
