重要 - 使用前请阅读

安全须知

在开始使用前，请阅读随设备附带的安全须知纸张上的重要安全说明。为保障您本人以及操作员、技术人员和表演者的安全，请遵守纸张和设备面板上所有说明并注意所有警告。

系统操作固件

本产品的功能由运行其上的固件（操作软件）决定。随着新功能的添加和改进，固件会定期更新。

ⓘ 请访问www.allen-heath.com查看最新版本的固件。

软件许可协议

使用本Allen & Heath产品及其内置软件，即表示您同意受相关最终用户许可协议（EULA）条款的约束，协议副本可在www.allen-heath.com/legal查阅。安装、复制或使用软件即表示您同意遵守EULA条款。

更多信息

请访问Allen & Heath官网获取更多信息、知识库及技术支持。有关设置和混音功能的更多信息，请参阅可在www.allen-heath.com下载的固件参考指南。

您也可以加入我们的Allen & Heath数字社区，与其他用户分享知识和信息。

一般注意事项

  • 保护设备避免液体或灰尘污染造成损坏。长时间不使用时请覆盖调音台。
  • 如果设备曾在零度以下温度存放，使用前请让其恢复到正常工作温度。推荐工作温度为0至40摄氏度。
  • 避免在极端高温和直射阳光下使用设备。确保设备底部的通风槽和风扇未被堵塞，且设备周围有足够的空气流通。
  • 用软刷和干燥无绒布清洁设备。请勿使用化学品、磨料或溶剂。勿在推子上使用润滑剂或接触清洁剂。
  • 建议仅由授权的Allen & Heath代理商进行维修。您可在Allen & Heath官网查找本地经销商联系方式。未经授权的人员维护、修理或改装造成的损坏，Allen & Heath不承担责任。
  • 为防止控制和外观损坏，请避免在调音台上放置重物，避免用尖锐物体刮擦调音台或触摸屏，避免粗暴操作和振动。

注册您的产品

请访问www.allen-heath.com/register在线注册您的产品。

包装清单

请检查您是否收到以下物品：

  • Avantis 数字调音台
  • 安全说明书
  • IEC电源线

简介

Avantis 是一款64通道96kHz数字调音台，提供强大解决方案，适用于各种现场音响应用。超低延迟下实现纯净音质，双15.6英寸全高清触摸屏轻松访问全面的信号路由和处理选项。

Avantis 兼容 DEEP 处理，支持使用我们世界级的硬件仿真，无需额外延迟或硬件。详情请访问 allen-heath.com/avantis。

集成的SLink端口支持与GX、DX、AB和AR系列远程I/O扩展器及DX Hub远程集线器的即插即用操作。此外，SLink还可用于与第二台Avantis调音台或dLive/SQ系统的数字分割应用。

兼容ME个人监听系统，表演者可通过ME-1和ME-500个人监听器控制自己的监听混音。

提供数字音频网络卡，支持通过gigaACE、Dante、MADI和Waves SoundGrid等协议与其他数字音频系统集成。

Avantis 主要特点一览：

  • XCVI FPGA核心
  • 96kHz采样率，96位累加器
  • 超低延迟（0.7毫秒）
  • 64路输入通道，具备完整处理（滤波器、门限器、PEQ、压缩器、插入）
  • 42个可配置混音输出
  • DEEP 处理 - 嵌入式通道插件
  • 12个RackFX，带专用返回
  • 16个DCA
  • 双15.6英寸全高清电容触摸屏
  • 完全可分配布局
  • 144条推子条（24推子，6层），可选专用主控区
  • SLink端口，用于连接远程I/O扩展器和ME个人监听系统
  • 12个模拟XLR输入/12个模拟XLR输出
  • 1个立体声AES输入/2个立体声AES输出
  • 2个I/O端口，均支持96kHz下128x128通道
  • 手势控制——捏合、滑动、拖放
  • 用户可配置旋钮控制
  • 24个可分配软键
  • 全面多点计量，带峰值检测
  • USB立体声录音和回放
  • BNC字时钟

更多关于Avantis的信息，请访问Allen & Heath官网。

连接与开机

开机

确保电源开关处于关闭位置。插入随调音台附带的IEC电源线。如有需要，可使用T20星形螺丝刀卸下固定螺丝，将电源线钩入塑料夹中以固定电源线。使用电源开关打开调音台。

校准触摸推子

首次使用时，通过进入Utility / Utility / Calibration，选择Calibrate Fader Touch，选择Left Bank和All，并按照屏幕指示操作，确保仅在提示时触摸该组的第一个推子以校准推子触摸灵敏度。

完成后，重复此过程校准Right Bank，同样确保仅在提示时触摸该组的第一个推子。

调出模板节目

Avantis 具备完全可配置的音频架构、控制布局和插座映射。我们提供了一套模板节目，供您选择经典控制台格式，快速加载熟悉的架构和逻辑布局作为起点。

加载模板节目，请进入Utility / Memory / Show Manager界面，选择一个可用的模板节目，点击Recall并确认。

ⓘ 调出节目将覆盖所有系统设置，包括总线配置、控制布局、当前参数、所有场景和库预设。如需保存当前设置，请先将其存储为用户节目。

ⓘ 更多信息请参阅可在www.allen-heath.com下载的Avantis固件参考指南。

扩展器连接

使用最高100米长的巡演级CAT5e（或更高规格）网线连接远程扩展器和SLink端口。

ⓘ 请访问www.allen-heath.com了解线缆要求、推荐及可订购的CAT5线缆列表。

打开远程扩展器电源。SLink端口的Lnk/Err指示灯在建立连接时会稳定闪烁。若检测到通信错误，红色错误指示灯会亮起。请检查线缆类型是否正确，连接是否正确，且线缆无故障。

以下远程扩展器兼容Avantis的SLink端口：

远程扩展器 采样率 协议
GX4816 96kHz GX
DX32, DX168, DX164-W, DX012, DX88-P, DX Hub 96kHz DX
AR2412, AR84 48kHz dSnake
AB168 48kHz dSnake

ⓘ 更多关于我们系列I/O扩展器的信息，请访问
www.allen-heath.com/everything-io/

关机

系统必须正确关机。进入Utility / Status / Homescreen，点击关机按钮。确认操作后，再使用调音台和扩展器的电源开关关闭设备。

ⓘ 若未正确关机，可能会丢失最近的更改。

ⓘ 如果系统未按上述方式关机，下次开机时将显示“未正确关机”提示界面。

dPack 激活

通过升级您的Avantis调音台至dPack，可访问额外的dLive处理功能，包括Dyn8（最多16个实例）、DEEP压缩器和Dual Stage电子管前置放大器，以及未来新增的更多模型。

如果您购买的Avantis已包含dPack升级，您应已收到一个12位数的兑换码。兑换dPack兑换码并激活升级，请按以下步骤操作：

  1. 访问allen-heath.com/avantis，确保已下载并安装最新固件。
  2. 前往shop.allen-heath.com，选择Avantis dPack产品并加入购物车。
  3. 点击右上角菜单栏的“购物车”。
  4. 点击“使用优惠码”，输入您收到的兑换码，然后点击“应用优惠码”。
  5. 点击“结账”并完成结账流程。
  6. 完成结账后，进入您的账户下载页面——我的账户 > 下载。
  7. 按照屏幕指示生成dPack升级密钥，并输入到您的调音台中。

如果您购买的Avantis未包含dPack升级，但想为调音台购买dPack，请访问shop.allen-heath.com

如遇任何问题，请通过邮件联系Allen & Heath商店支持：shopsupport@allen-heath.com

后面板

  1. 话筒/线路输入

    12个可调回忆的前置放大器，支持平衡或非平衡话筒和线路电平信号。增益、衰减和48V幻象电源在前置放大器内数字控制。PP指示灯在检测到插座处幻象电源电压（无论内部或外部）时点亮。

    任何插座均可通过I/O或Processing / Preamp界面映射至任意输入通道。

  2. 数字输入

    立体声AES3输入（采样率32kHz至192kHz）。可绕过采样率转换。

    任何插座均可通过I/O或Processing / Preamp界面映射至任意输入通道。

  3. USB 2.0接口

    插入兼容的USB设备以存储和调出节目文件、更新固件或进行USB播放和录音。

  4. 电源供应

    电源IEC插座、保险丝和开/关摇臂开关。配有塑料P型夹线夹用于固定电源线。将电缆插入夹内，或使用星形Torx© T20螺丝刀重新固定夹具锁紧电缆。

    ⓘ 请注意面板上的安全警告。

  5. 肯辛顿锁

    用于安装标准肯辛顿防盗安全装置的插槽。

  6. 数字输出

    立体声AES3输出（可切换44.1kHz、48kHz或96kHz）。

    信号可通过I/O界面映射至任意输出插座。

  7. 状态指示灯

    电源开启指示灯。输出插座准备好传输音频时，Ready指示灯点亮。当存在有效时钟源时，Audio Sync Locked指示灯点亮。

  8. 字时钟 I/O

    BNC连接器，用于从外部音频时钟同步或向其他设备提供时钟。输入和输出LED指示当前模式。

  9. 线路输出

    12路线路电平平衡XLR输出。标称电平+4dBu。输出具备继电器保护，防止开关机时产生噪音。信号可通过I/O界面映射至任意输出插座。

  10. SLink

    用于连接远程I/O扩展器和/或ME个人监听系统。有关支持设备的更多信息，请参阅本文件的扩展器连接部分。

  11. 网络

    2个RJ45千兆以太网端口。可连接笔记本电脑或无线路由器，配合Avantis Editor或iOS应用使用。网络中所有设备必须具有兼容的IP地址。

    默认设置为：

    启用DHCP： 关闭
    IP地址： 192.168.1.80
    子网掩码： 255.255.255.0
    网关： 192.168.1.254

  12. I/O端口

    2个音频接口端口，均支持128x128通道。可安装可用的选件卡以扩展系统、进行数字话筒分割、录音或分布式音频网络。请访问www.allen-heath.com查看可用选件卡列表。使用I/O界面进行信号的输入输出映射。

前面板

  1. USB 3.0接口

    插入兼容USB设备以存储和调出节目文件、更新固件或进行USB播放和录音。

  2. 耳机插孔

    标准1/4英寸和1/8英寸耳机插孔位于扶手下方。

顶板

  1. 触摸屏

    15.6英寸电容触摸屏。更多信息请参阅屏幕章节。

  2. 屏幕控制

    控制用户可分配参数。更多信息请参阅屏幕章节。

  3. Pre / Safes / Freeze

    切换通道状态：


    • Pre/Post - 长按Pre，触摸通道名称块切换发送到活动混音的前置或后置推子。通过触摸母线混音名称块可切换所有通道的前后置。所选通道或混音的分配及前后置设置也可在Routing界面中调整。
    • Safes - 长按Safes并按下名称块使通道免受Scene调用影响。若仅需保护部分参数，请使用Scenes / Global Safes界面。
    • Freeze in Layers - 长按Freeze in Layers并按下名称块锁定通道在所有层中的位置。

  4. 软键

    24个用户可分配键。通过Setup / Control / SoftKeys界面分配功能。

  5. 复制 / 粘贴 / 重置

    • 复制 – 长按Copy并按下：
      • 通道名称块复制整个通道处理。
      • 触摸屏上任何高亮区域复制单个处理模块的设置。
      • 条带混音键复制混音分配和发送电平。
    • 粘贴 - 长按Paste并按下名称块、混音键或触摸屏高亮区域粘贴复制的设置。
    • 重置 - 长按Reset并按下名称块、混音键或触摸屏高亮区域，将相关参数重置为出厂默认。长按Reset并轻推推子上下快速设为0dB或关闭。

  6. 层

    每组导航6层推子条。红色峰值（Pk）指示灯在相关层中任一通道接近削波3dB内时点亮，便于监控各层信号活动。可通过Setup / Control / Surface Prefs界面链接推子组，启用链接时，层键将同时影响两个推子组。

  7. 推子组

    两组12通道推子组控制输入通道、FX返回、混音主控、DCA、工程师楔形/IEM监听或MIDI。详见下文推子条章节。可启用专用主控区(7a)，持续显示4个通道条。推子布局用户可分配并存储于场景。使用Setup / Control / Strip Assign界面编辑布局并启用主控区。

  8. 推子条旋钮模式

    选择推子条旋钮编码器功能。推子旋钮可控制前置放大器增益、声像、发送至活动混音，以及3个可分配功能。通过Setup / Control / Preferences界面分配。旋钮LED颜色对应当前功能，例如增益为红色，声像为黄色；发送模式下颜色随活动混音变化。发送功能将发送电平控制映射到旋钮，推子控制主混音通道电平（即临时禁用“推子发送”功能）。

  9. 分配

    长按Assign，按下条带混音键切换路由分配开关。更多信息见本指南后续章节。

  10. 推子上的GEQ

    长按GEQ，触摸混音通道名称块，在推子上显示GEQ。名称块显示频率值，计量器显示各频段RTA活动和峰值指示。激活时，再次触摸GEQ可切换高低频。混音主推子在此模式下显示于右侧条带。

  11. 扶手照明

    在Setup / Control / Dimmer中更改照明设置。

推子条

 条带旋钮 – 其功能由前述条带旋钮模式键选择。旋钮可控制前置放大器增益/修剪、声像、发送至活动混音及3个用户分配功能。旋钮LED颜色对应当前功能，例如增益为红色，声像为黄色；发送模式下颜色随活动混音变化。数值显示在名称块显示区。

静音 – 关闭通道信号。影响主混音、前推子和后推子发送。静音时开关亮起。

被静音 – 当通道被DCA或静音组静音时点亮。

混音 – 将关联通道或母线的发送电平及分配映射至推子条（或旋钮处于发送模式时映射至旋钮）。

ⓘ 当前活动混音显示在处理屏幕右上角。按活动混音键返回主混音。

PAFL – 将通道信号PFL（推子前监听）或AFL（推子后监听）发送至耳机和监听系统。PAFL系统偏好设置在Setup / Audio / PAFL界面设置。

屏幕

Avantis配备两块屏幕，均显示通道处理、推子组概览、系统设置与状态、内存管理菜单等。

每块触摸屏配备三组用户可配置软旋钮，外加一个触摸旋转控制器，便于快速调整参数。

两块屏幕独立运行，例如可同时显示两个不同的通道处理界面，或一块屏幕显示处理，另一块显示I/O映射。

  1. 屏幕模式

选择屏幕模式：

  • 推子组 – 显示分配给推子组和层的所有通道概览。推子组视图支持复制、粘贴、重置、冻结和监听键。触摸任意处理模块（如PEQ、门限器或压缩曲线）打开对应处理页面。
  • 处理 – 访问当前选中通道的处理设置。
  • 路由 – 访问选中通道的路由和分配设置。
  • I/O – 通过触摸交叉点映射系统输入输出。
  • 联动 – 创建多达16个联动组，跨多个通道链接选定参数。
  • 计量 – 访问输入、FX和混音计量器、RTA频谱图及4个用户自定义计量视图。
  • FX – 配置12个RackFX单元。
  • 场景 – 访问场景管理器、全局保护和其他场景工具。
  • 设置 – 访问调音台条带布局、总线配置、软键配置、立体声输入配置、网络设置、音频设置、用户配置、调音台偏好、照明等。
  • 实用工具 – 访问节目管理器、库管理器、固件更新、系统诊断、推子和屏幕校准及MIDI选项。
  1. 菜单标签

所选屏幕模式的菜单选项。

  1. 状态栏

当某些操作模式激活（虚拟声检、单声道独奏、场景更新自动跟踪等）或系统错误记录时，状态栏显示相应图标。

  1. 耳机音量

耳机输出音量旋钮控制（仅右侧）。

  1. 视图

点击切换软旋钮的配置视图。

  1. 软旋钮

三个软旋钮用于控制用户分配参数。

  1. 触摸与旋转控制

触摸主屏幕区域的参数或设置，使用旋钮调整其数值。当前选中参数以橙色高亮显示。

  1. 名称块

显示名称、颜色、通道类型、编号、计量信息及其他通道参数。

触摸通道名称块选择通道，用于处理和路由界面。选中时，通道条带变为绿色。

每组推子可选中一个通道。当前选中通道显示在屏幕左上角。

  1. 滑动菜单 / 计量器

多页菜单，显示PAFL计量器或其他上下文选项。滑动菜单或触摸圆形页码指示器切换页面。

  • 监听 – 长按Listen并触摸屏幕任意高亮区域，监听选中通道信号路径的该点信号。
  • 选项 – 长按Options并触摸任意高亮区域进行配置。
  • 名称 / dB / IO – 点击切换名称块模式，显示用户定义的通道名称、推子位置的dB值或映射源/目标的I/O插座标识。
  • 帮助 – 触摸显示当前屏幕的上下文帮助。
  • PAFL计量器

混音基础

主混音操作

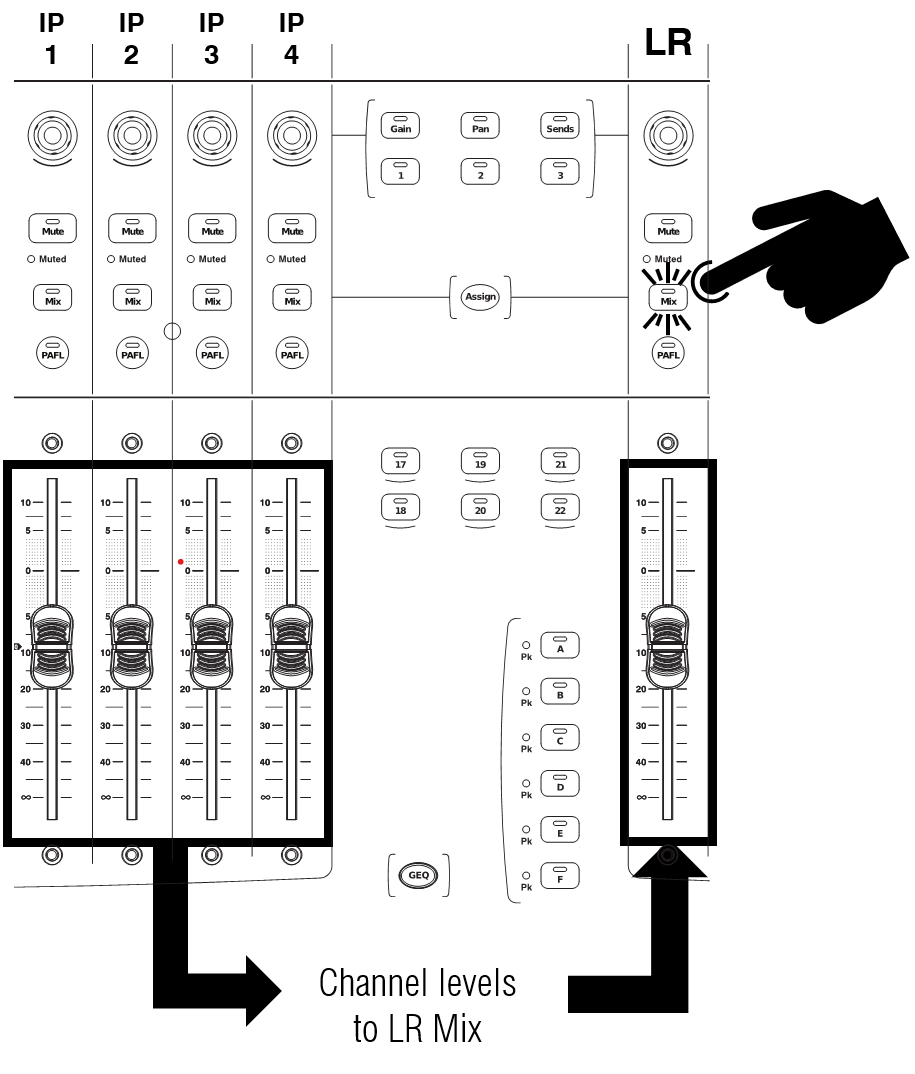

按下主混音（例如LR）母线条带的混音键。

这是默认混音模式：

输入条带显示通道推子。
母线条带显示主混音推子。

发送操作 – 母线混音模式

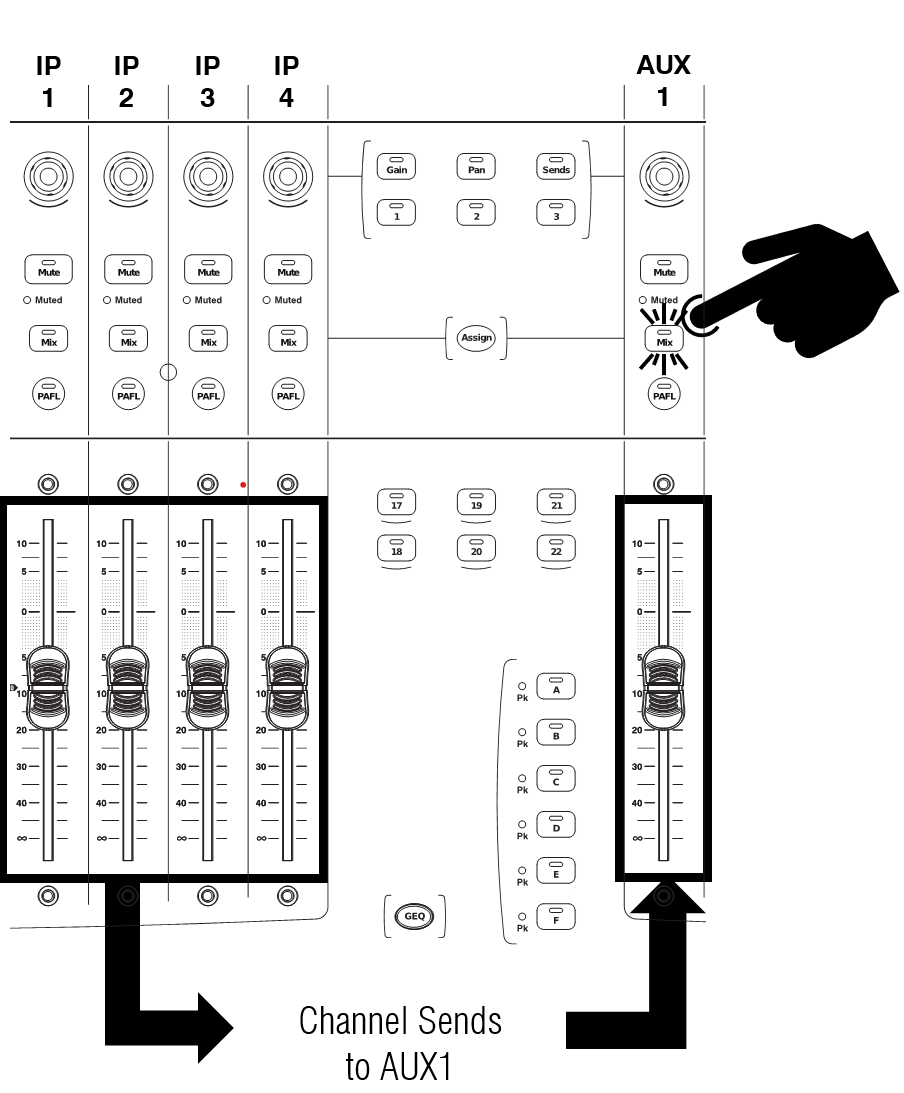

按下混音母线条带的混音键（例如AUX 1）。

用于操作辅助和FX发送。

输入条带显示所有发送至活动混音的发送电平。

母线条带显示混音主推子。

发送操作 – 通道混音模式

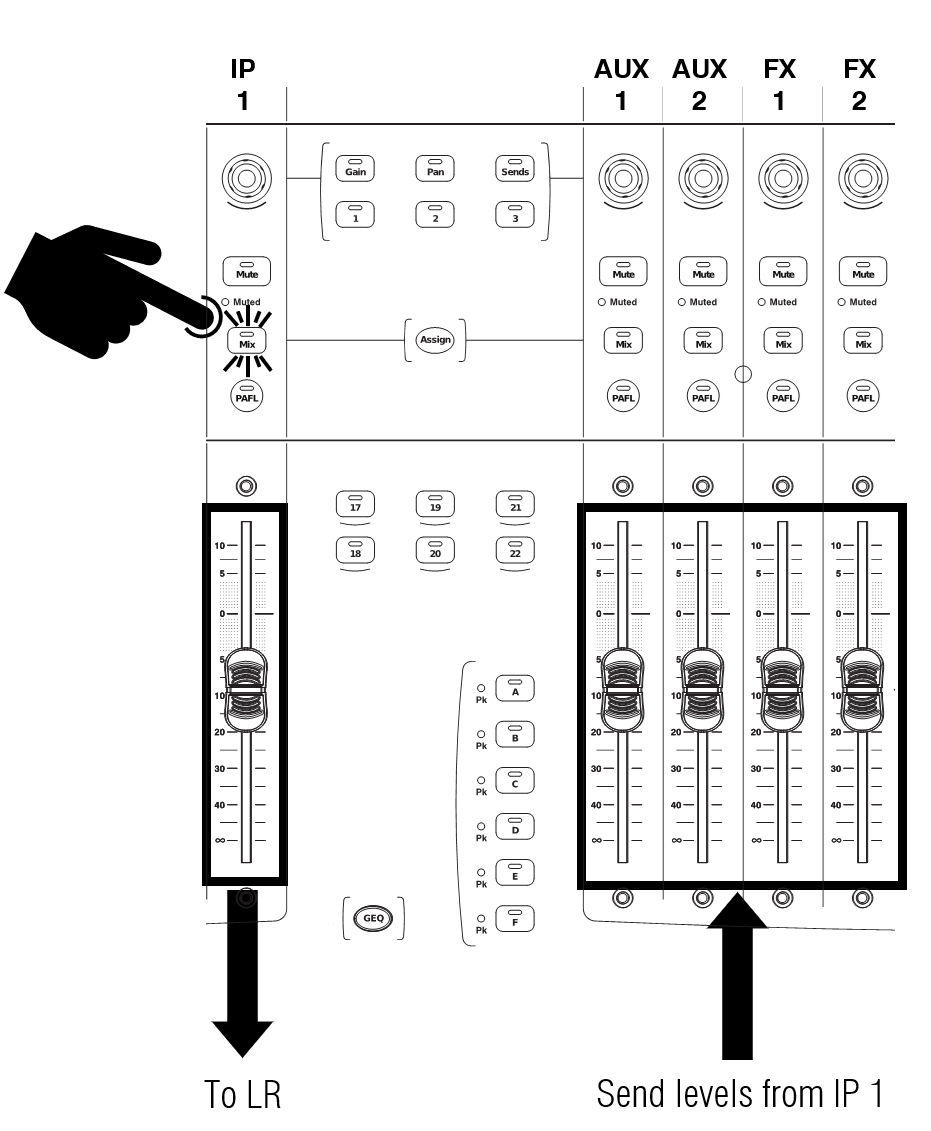

按下输入通道条带的混音键（例如IP 1）。

用于操作辅助和FX发送。

输入条带保持为通道推子。

母线条带显示该输入通道的所有发送。

将通道分配或取消分配至混音、组或DCA

按下混音、组或DCA母线条带的混音键（例如DCA 1）。

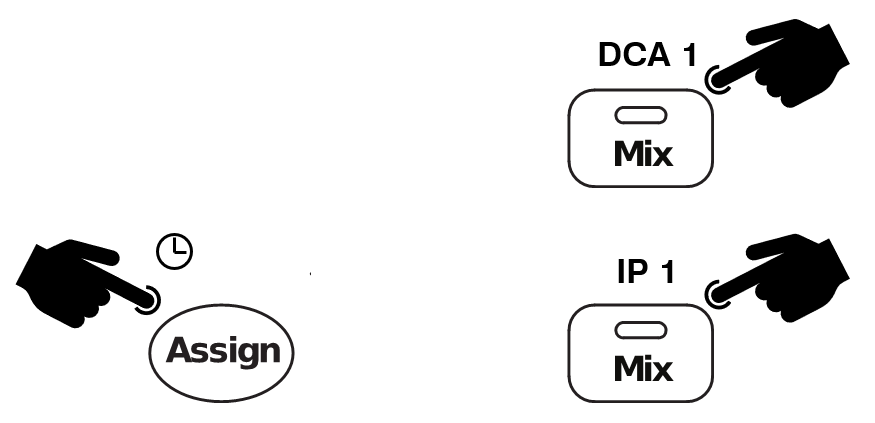

长按Assign键，按下通道条带的混音键分配或取消分配至活动混音。分配状态显示在名称块中。

快速将所有分配切换为开启或关闭：按下混音母线的混音键，再长按Assign键，同时按下该混音母线的混音键。

切换推子发送和旋钮发送

默认混音模式为推子发送。

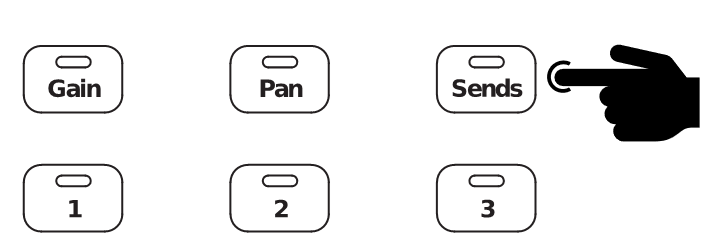

要启用旋钮发送，按下条带旋钮模式区的发送按钮。

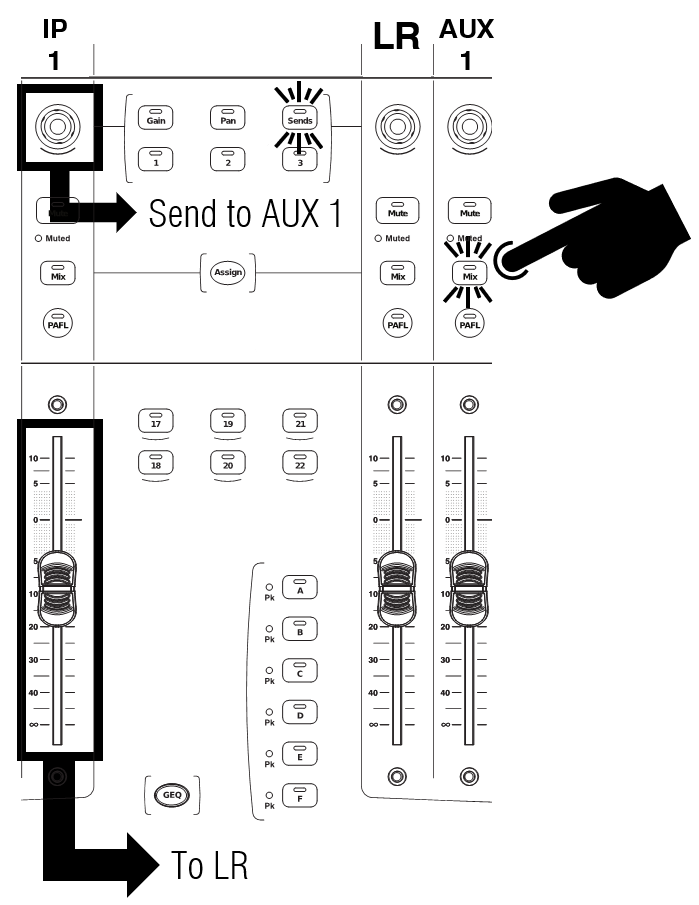

旋钮发送模式下，条带旋钮用于控制发送至活动混音的发送电平，通道推子保持控制主混音通道电平。

设置发送的前置/后置推子状态

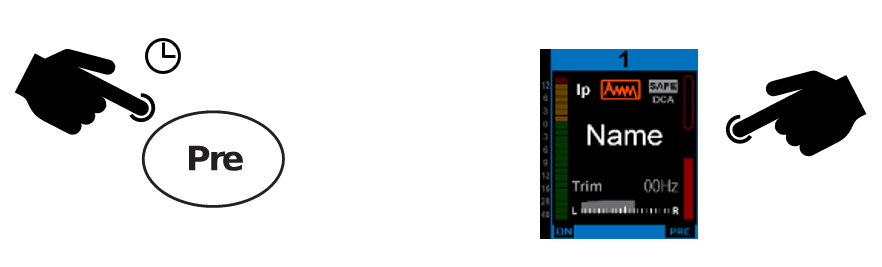

长按Pre键，触摸通道名称块切换该源的前置或后置推子发送。当前前后置状态显示于名称块下方。

长按Pre，触摸混音主推子的名称块，可快速设置所有分配为前置或后置推子。

飞行箱信息

请勿移除调音台上的4个橡胶脚垫。

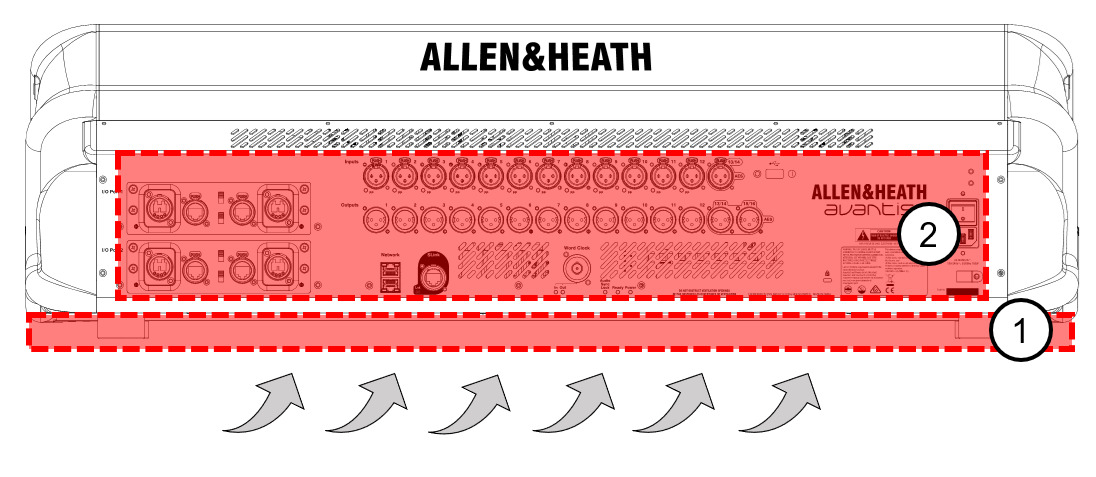

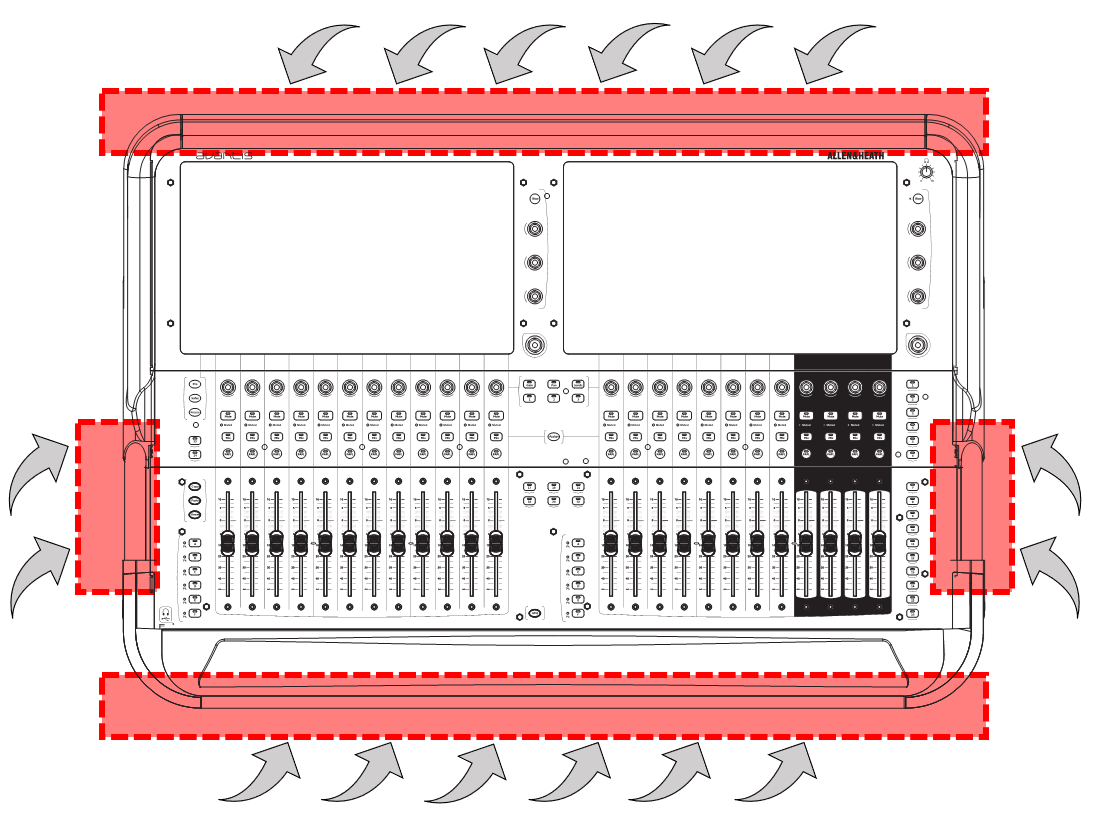

确保调音台前后及两侧有足够空间用于通风和连接。

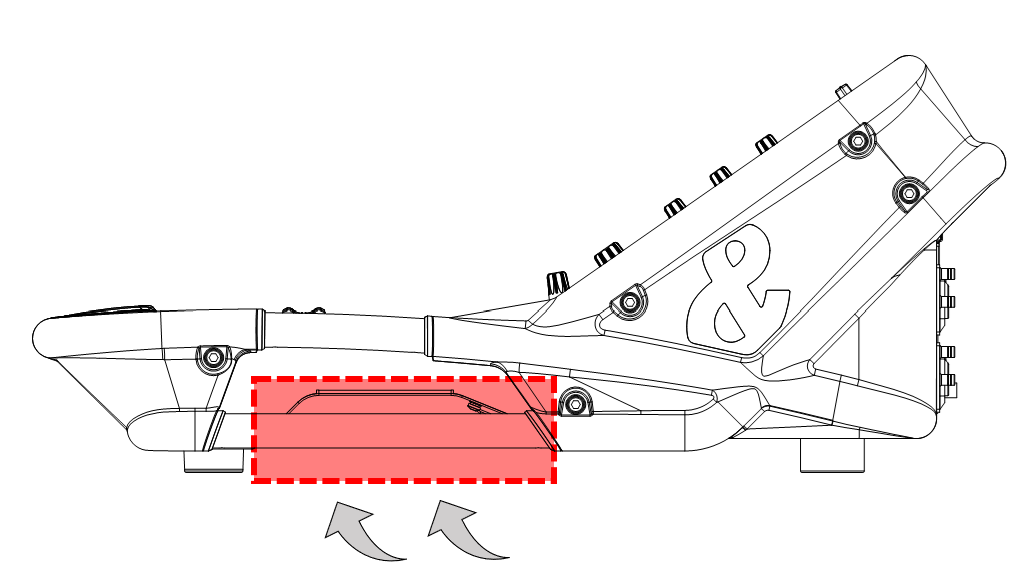

调音台两侧指定区域应留有足够通风空间。

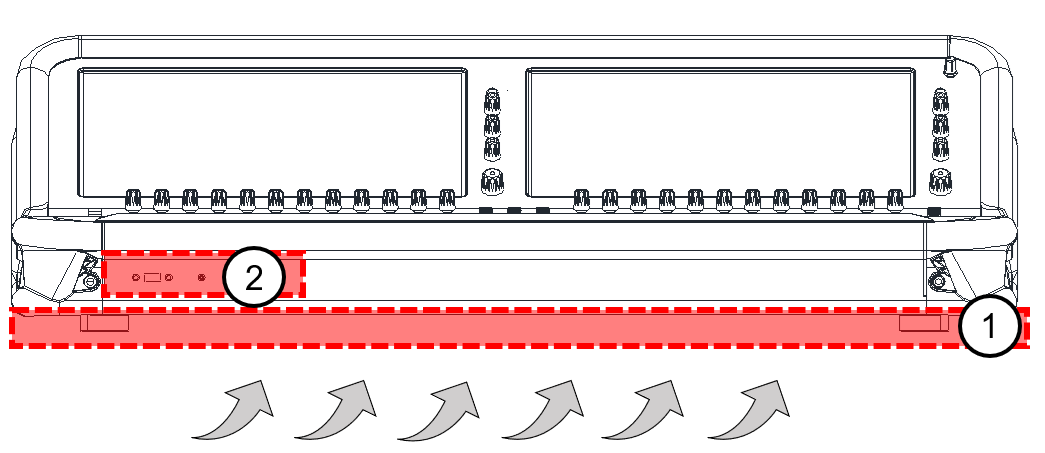

调音台前部应留有足够空间用于（1）通风和（2）USB/耳机连接。

调音台后部应留有足够空间用于（1）通风和（2）音频/电源连接。
