重要 - 开始前请阅读

安全说明

开始使用前，请阅读随设备附带的安全说明书中的重要安全说明。为了您本人以及操作员、技术人员和表演者的安全，请遵循说明书和设备面板上的所有指示和警告。

系统操作固件

AHM-64 的功能由其运行的固件（操作软件）决定。固件会定期更新，以添加新功能和进行改进。

ⓘ 请访问www.allen-heath.com检查最新的固件版本。

软件许可协议

使用本 Allen & Heath 产品及其内置软件，即表示您同意遵守相关的最终用户许可协议（EULA），该协议副本可在www.allen-heath.com/legal查阅。通过安装、复制或使用软件，即表示您同意受该许可协议的约束。

更多信息

请访问Allen & Heath 网站获取更多信息、知识库和技术支持。有关AHM-64 的设置和功能详情，请参阅AHM-64 System Manager帮助文档。

ⓘ 请检查本入门指南的最新版本。

一般注意事项

• 防止设备因液体或灰尘污染而损坏。
• 如果设备曾存放在零度以下温度，使用前请让设备恢复到正常工作温度。
• 避免在极端高温和直射阳光下使用设备。确保通风孔畅通，设备周围有足够的空气流通。
• 使用软刷和干燥无绒布清洁设备。禁止使用化学品、研磨剂或溶剂。
• 建议仅由授权的 Allen & Heath 代理进行维护。您可在 Allen & Heath 网站找到当地经销商联系方式。未经授权人员的维护、修理或改装导致的损坏，Allen & Heath 不承担责任。

注册您的产品

请在www.allen-heath.com/register在线注册您的产品。

包装清单

请检查您是否收到以下物品：

• AHM-64 矩阵处理器
• 本入门指南
• 安全说明书
• IEC 电源线
• 带应力释放的 Phoenix 接头（1个10针，24个3针，1个2针）

简介

AHM-64 是一款用于声音管理和安装的音频矩阵处理器。它设计用于音频分配、寻呼、会议、扬声器处理，适用于企业、酒店、教育、活动及多功能场所、零售、剧院、邮轮、体育场馆等多种环境。

AHM-64 处理器配套有远程音频扩展器、远程控制器、接口、应用程序和软件组成的扩展生态系统。提供一系列便携式、机架安装或壁挂式音频扩展器，支持专有点对点二层或Dante传输协议。

AHM-64 的可扩展性支持最多268个系统输入和输出，以及最多96个IP远程控制器，用于音量控制、音乐源选择、预设调用等。它还可通过GPIO、TCP/IP或行业标准控制系统与第三方设备集成。Allen & Heath 提供的Custom Control编辑器和应用程序，提供更多控制选项，支持为多用户和多设备类型定制用户界面，具备自助终端和自带设备（BYOD）功能。

AHM-64 特点

AHM-64 主要功能一览：

• 64x64 处理矩阵
• 12x12 本地模拟I/O
• I/O端口支持音频网络，最高128x128
• Dante 96kHz 64x64 可选卡（支持AES67和DDM）
• 128x128 内置SLink端口用于音频扩展
• 64个可配置处理输出 – 支持最多64个单声道/立体声区域
• 声音管理工具
  • 8个自动话筒混音器
  • AEC（声学回声消除）*
  • FBS（反馈抑制）*
  • ANC（环境噪声补偿）
  • 优先级压制
  • 每个输入和区域均具备8段参数均衡器、动态处理和延迟
  • 扬声器处理，包含分频滤波器、延迟、限制器和参数均衡器
• 96kHz FPGA 核心，超低延迟
• 兼容 Allen & Heath IP1、IP6、IP8 远程控制器
• 2x2 本地GPIO及网络GPIO接口
• DC 备用电源
• System Manager 软件
• Custom Control 应用及编辑器
• 32个用户配置文件
• 集成立体声/双单声道播放
• 事件调度器

* 需选配模块

安装AHM-64

独立放置

若采用独立或放置于架子上，请检查塑料脚垫是否安装。确保设备周围空气流通，不得覆盖。设备应放置于坚固平坦的表面，远离软质家具或地毯。

机架安装

AHM-64 支持19英寸机架安装，占用2U机架空间。安装机架前可能需要拆除塑料脚垫；请妥善保存以备后用。

ⓘ 确保设备周围自然对流通风良好，机架前后均应有良好通风。产生大量热量的设备不应直接安装在本设备上下方。若空间受限且环境温度较高，建议使用机架风扇托盘进行强制对流散热。

后机架支撑套件

提供后机架支撑套件，用于在震动或机械应力较大的环境中，将AHM-64固定于机架柜后部。该套件可调节，适用于深度485mm至600mm的机架。

前面板

1. 状态LED灯

• PSU 内置通用电源的正常工作指示。
• DC In 12V有效直流电源已连接至DC输入。
• Ready 设备已正确上电并准备传输音频。
• Sync 音频已同步锁定至有效时钟源。

• Sig 可分配的色度计，颜色和亮度可变。出厂默认测量所有输入和输出通道的最高电平，峰值时闪红灯。



2. 风扇

根据温度感应调节转速。请确保通风口不被阻挡。

后面板

1. 线路输出

12路可分配线路级平衡输出，采用Phoenix接头。标称电平+4dBu。输出带继电器保护，防止开关机时产生噪音。

请使用随附带应力释放的3针Phoenix接头，便于线缆管理。

2. 话筒/线路输入

12路可回调前置放大器，采用Phoenix接头，支持平衡或非平衡话筒及线路信号。增益、衰减和48V幻象电源均由数字控制。

任意插口均可映射至64个输入通道或插入返回。

请使用随附带应力释放的3针Phoenix接头，便于线缆管理。

3. 直流输入

12V直流备用电源输入。IEC电源和直流输入可同时连接，实现电源冗余，防止市电断电。

请使用随附带应力释放的2针Phoenix接头，便于线缆管理。

4. 市电

IEC插座，内置通用电源（100-240V AC，50-60Hz）。内部电源为主供电，除非发生故障，否则优先于直流输入。

附带塑料P型夹线夹，用于固定电源线。将电缆插入夹具，或用星形Torx© T20螺丝刀锁紧夹具固定电缆。

5. I/O端口

音频接口端口，支持最多128x128 I/O。可安装选配卡实现系统扩展、分布式音频网络或系统集成。详情请访问www.allen-heath.com查看可用选配卡列表。

ⓘ 对于Dante音频网络，请使用M-SQ-DANT64（SQ Dante V2）卡，而非原始的M-SQ-DANTE卡。

6.  控制网络

RJ45千兆以太网端口。连接笔记本电脑、无线路由器或交换机，用于AHM-64 System Manager、IP远程控制器、Custom Control应用或TCP控制。网络内所有设备须使用兼容的IP地址。

ⓘ 设备设有凹陷开关，可将网络设置重置为出厂默认。重置方法：关闭设备，插入尖物按住开关，同时开启设备，持续按住开关至少20秒。

7. SLink

用于连接远程I/O扩展器，实现即插即用。支持GX、DX、AB和AR系列扩展器及DX集线器。还可连接Allen & Heath SQ、Avantis或dLive现场混音台，或连接另一台AHM-64设备。

当链接建立时，Lnk/Err LED灯以稳定频率黄灯闪烁；若检测到通信错误，则显示红灯。

8. GPIO

通用接口，用于与第三方硬件的控制集成。提供2个接地开关输入和2个继电器输出，均采用Phoenix接头，另含+10V直流输出。

ⓘ 所有输出的+10V电源最大总电流不得超过200mA。

输出1可接成常闭或常开。输出2为常开。

对于更高电流或电压应用，可使用外部直流电源。此举还可实现AHM-64与外部设备间的完全隔离。

ⓘ 最大外部电源电压不得超过+24V DC。任一开路集电极输出最大电流不得超过400mA。

请使用随附带应力释放的10针Phoenix接头，便于线缆管理。

9. 肯辛顿锁

用于使用行业标准的肯辛顿锁和线缆固定设备或外设。

顶板

1. 可选模块

可插入可选处理模块。详情请访问www.allen-heath.com查看可用模块列表。安装时请遵循可选模块的安装说明。

⚠ 任何可选模块的安装必须由技术熟练人员操作。

连接 - 音频

所有音频连接请使用CAT5e（或更高规格）屏蔽双绞线，长度不超过100米。

ⓘ 请访问www.allen-heath.com了解线缆要求、推荐及可订购的CAT线缆列表。

通过SLink连接音频扩展器

连接音频扩展器时，SLink端口会自动检测设备类型，并切换至相应的Allen & Heath协议、采样率和以太网速度。下表列出兼容的音频扩展器。更多扩展选项信息请访问allen-heath.com/everything-io/。

连接或上电时，AHM-64 会检查扩展设备的固件版本，并升级或降级设备固件以匹配主机固件。

最多可通过SLink菊花链连接2个dSnake 48kHz扩展器，前提是第一个扩展器为AR2412或AB168，第二个为AB168或AR84。不支持连接2个AR2412。

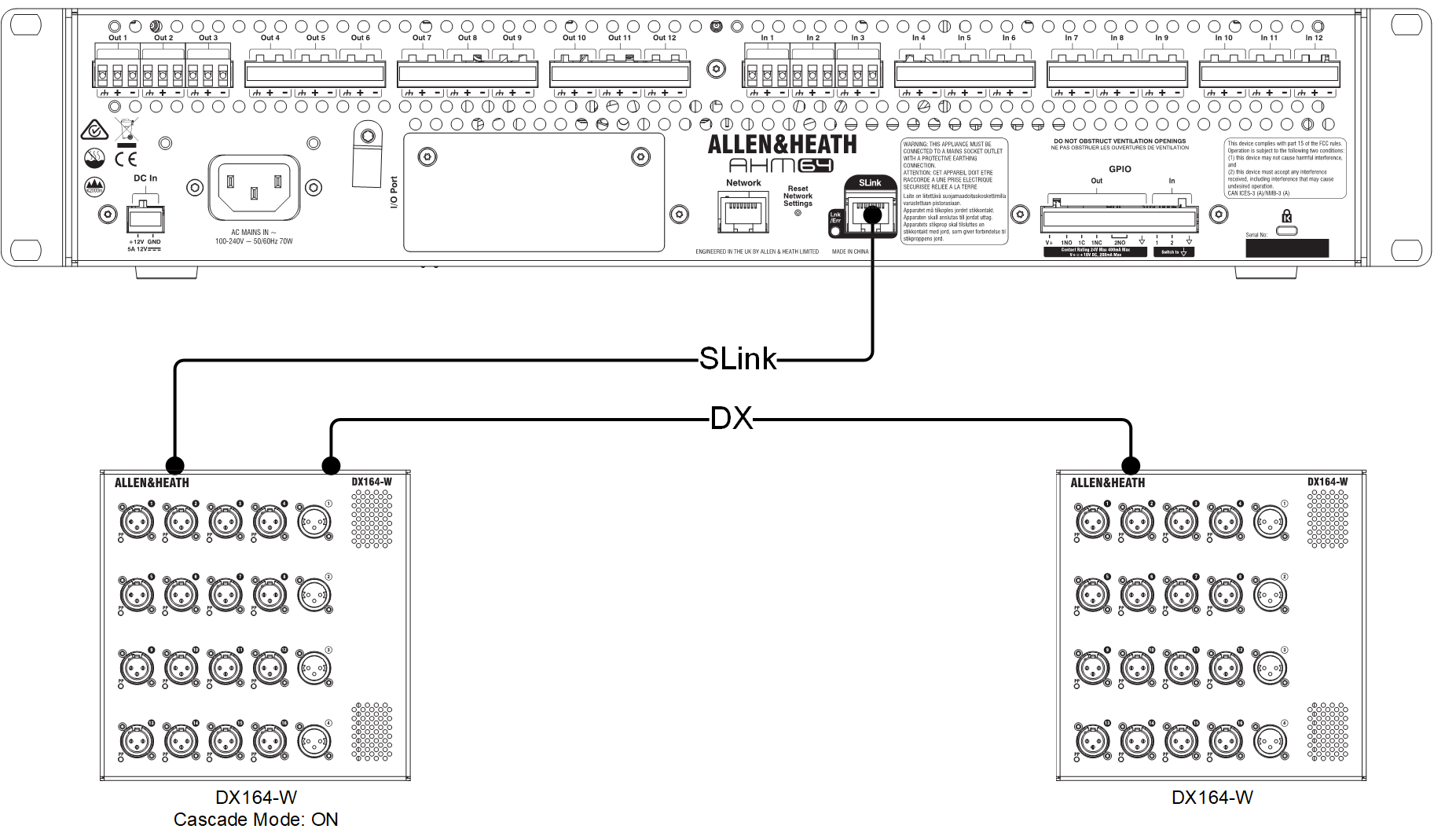

最多可通过SLink菊花链连接任意组合的2个DX168、DX164-W、DX88或DX012扩展器。AHM-64 不支持DX扩展器的冗余连接。

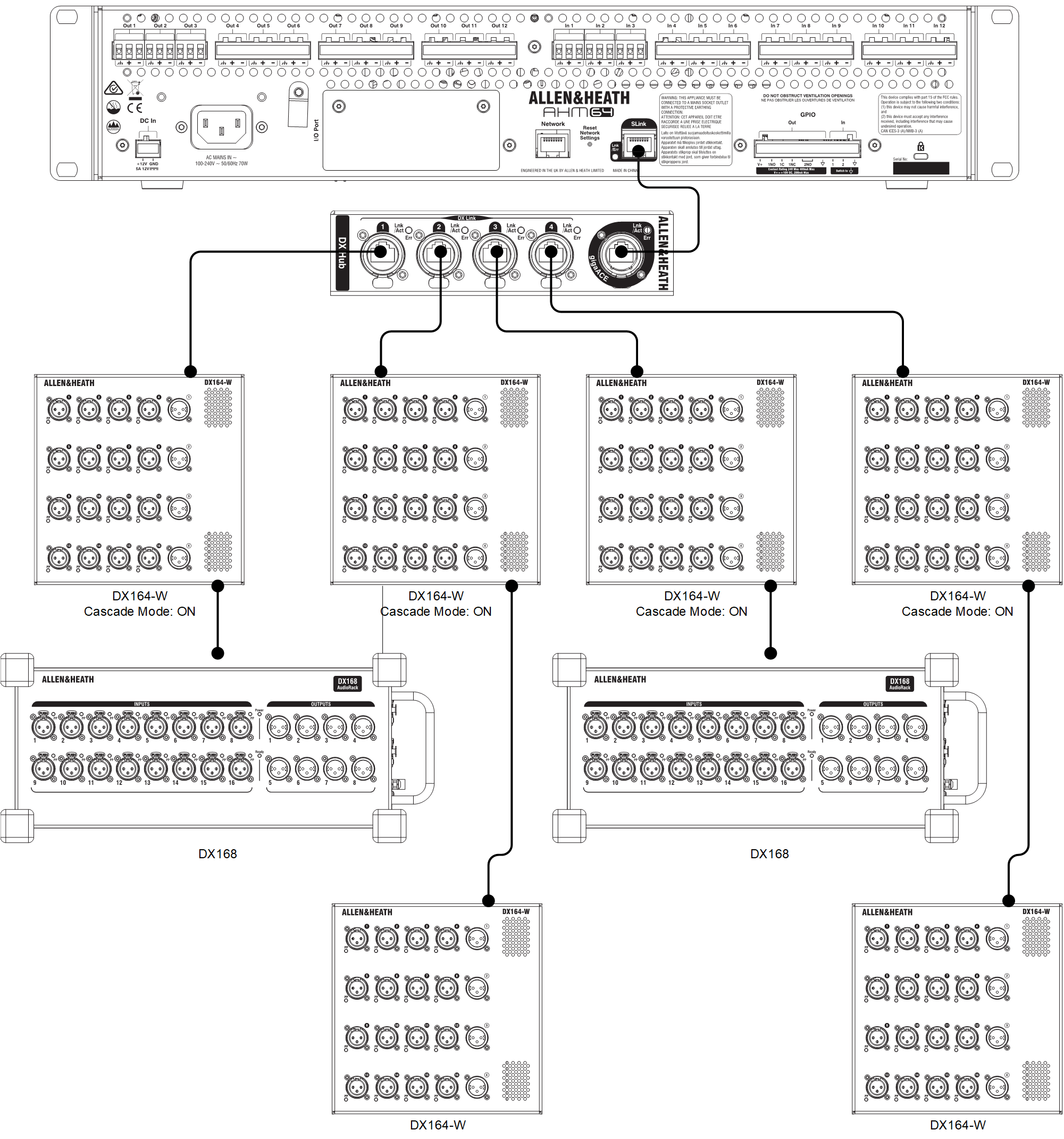

可将DX集线器连接至SLink端口，实现最多8个DX扩展器的进一步扩展。该集线器还支持在多个扩展器位于不同楼层、区域或建筑时，通过单根电缆连接至AHM-64处理器。

音频扩展器与以太网

上述所有协议均为点对点连接，符合以太网二层标准。gigaACE工作于千兆以太网速度（1000BASE-T，IEEE 802.3ab）。DX和dSnake工作于快速以太网速度（100BASE-TX，IEEE 802.3u）。

可使用二层网络设备和媒体转换器，前提是支持正确的链路速度。典型应用包括长距离光纤转换或集成至现有以太网基础设施。请参阅以下指导，并在投入使用前测试网络的功能和可靠性。关于VLAN、TCP端口和带宽的更多建议和说明，请访问Allen & Heath在线知识库和网站。

ⓘ 二层以上协议（如生成树、标记出口数据包和广播风暴保护）可能导致音频数据中断或听到点击声。智能/管理型交换机可能允许关闭三层或四层功能，但一般建议仅使用二层设备。

ⓘ 注意，不应将其他设备连接至承载gigaACE、dSnake或DX音频的交换机。多扩展器并联连接至同一交换机不可行。

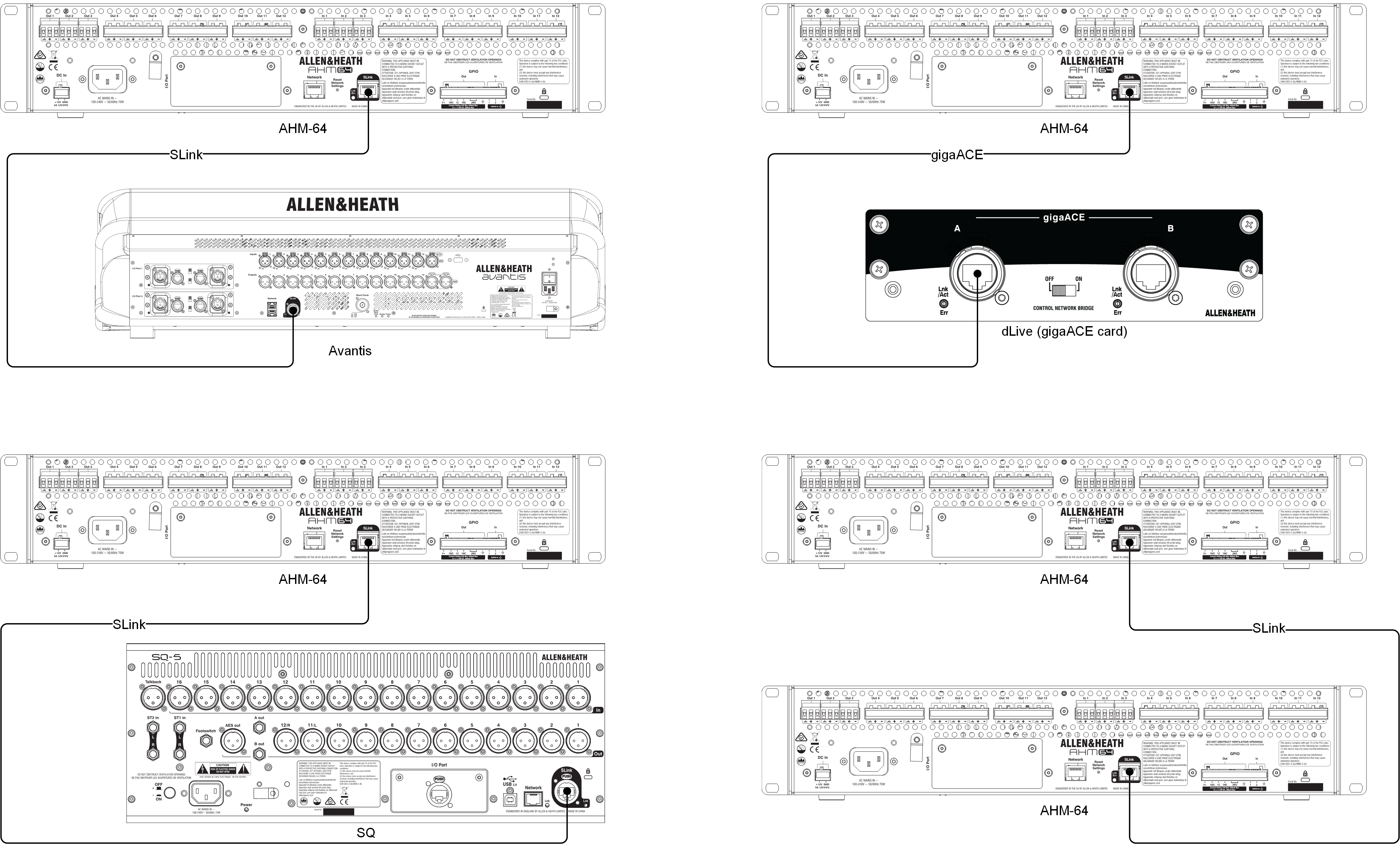

其他SLink连接

SLink端口可直接连接另一台AHM-64设备、支持SLink的Allen & Heath混音台（如SQ或Avantis）或装有gigaACE卡的dLive系统。此连接支持128x128通道音频传输。

ⓘ 请设置音频同步选项，使一台设备为时钟主（设置为“内部”），另一台为时钟从（根据需要设置为同步自SLink或I/O端口）。

ⓘ SLink端口不传输控制网络数据。若需多个AHM-64设备或其他Allen & Heath混音台的控制通信（例如嵌入式场景调用或System Manager操作），请使用网络端口连接。

Dante扩展器

控制DT168或DT164-W扩展器需要在I/O端口安装M-SQ-DANT64（SQ Dante V2）卡。

使用Dante Controller在Dante设备间进行信号路由。当有效的DT168或DT164-W插口路由至AHM-64并映射至输入通道时，System Manager将显示该插口的前置放大器增益、+48V和衰减控制。

DT扩展器应始终作为Dante网络的时钟从设备，AHM-64处理器通常设置为“首选主时钟”且“启用外部同步”。

ⓘ 更多信息请参阅DT扩展器入门指南，访问www.allen-heath.com。

连接 - 控制

可将电脑、无线路由器或交换机连接至网络端口，用于AHM-64 System Manager、IP远程控制器、Custom Control应用或TCP控制。

所有连接请使用CAT5e（或更高规格）线缆，长度不超过100米。

ⓘ 请访问www.allen-heath.com了解线缆要求、推荐及可订购的CAT线缆列表。

AHM-64通过TCP/IP通信。网络内所有设备须使用兼容的IP地址。AHM-64的出厂默认设置为：

IP地址 192.168.1.90

子网掩码 255.255.255.0

网关 192.168.1.254

ⓘ AHM-64 支持最多100个TCP连接，包括任意IP控制器、GPIO接口、System Manager或Custom Control实例。更多信息请访问Allen & Heath在线知识库。

软件和应用

若使用有线直连笔记本电脑运行System Manager或Custom Control编辑器，请将笔记本设置为静态且兼容的IP地址，例如192.168.1.10。

对于局域网或无线连接（包括Custom Control应用），请将路由器/接入点设置为兼容的IP地址，例如192.168.1.254，DHCP地址范围设置为兼容范围，例如192.168.1.100至192.168.1.200。笔记本、平板或移动设备应设置为DHCP/“自动获取IP地址”。

IP控制器

AHM-64 兼容以下远程控制器和GPIO接口。所有设备均可根据需要设置为DHCP。

IP控制器和GPIO的功能通过AHMSystem Manager配置。

连接或上电时，AHM-64 会检查IP控制器和GPIO的固件版本，并升级或降级设备固件以匹配主机固件。

更多关于远程控制器的信息请访问www.allen-heath.com。

通过WAN连接

通过WAN连接System Manager或Custom Control时，应将TCP端口51321和UDP端口51324通过NAT转发至AHM-64处理器的IP地址。

ⓘ 强烈建议使用安全VPN访问本地网络。若直接通过互联网连接，请使用高质量防火墙和NAT，在端口未使用时阻断端口。

TCP协议

用于控制和查询AHM-64参数的TCP协议已发布，文档见www.allen-heath.com。客户端应设置使用TCP端口51325（非加密）或TLS/TCP端口51327。

ⓘ 请访问www.allen-heath.com获取Crestron、AMX等主流控制系统的驱动或项目模板。
