系统操作固件

AHM 处理器的功能由其运行的固件（操作软件）决定。固件会随着新功能的添加和改进而定期更新。

ⓘ 请访问 www.allen-heath.com 查询最新的固件版本。

软件许可协议

使用此 Allen & Heath 产品及其内置软件即表示您同意受相关的最终用户许可协议（EULA）条款的约束，协议副本可在 www.allen-heath.com/legal 查阅。通过安装、复制或使用软件，即表示您同意受该许可协议的约束。

更多信息

有关更多信息、知识库和技术支持，请访问Allen & Heath 官网。有关 AHM 的设置和功能，请参阅 AHM System Manager 帮助文档。

一般注意事项

• 保护设备，避免液体或灰尘污染造成损坏。
• 如果设备曾在零度以下温度储存，使用前请让设备回温至正常工作温度。
• 避免在极端高温和直射阳光下使用设备。确保通风槽不被阻塞，设备周围空气流通良好。
• 使用软刷和干燥无绒布清洁设备，禁止使用化学品、研磨剂或溶剂。
• 建议仅由授权的 Allen & Heath 代理进行维护。您可在 Allen & Heath 官网查询当地经销商联系方式。未经授权人员的维护、修理或改装造成的损坏，Allen & Heath 概不负责。

注册您的产品

请在 www.allen-heath.com/register 在线注册您的产品。

包装清单

请确认您收到以下物品：

• AHM 矩阵处理器
• 本入门指南
• 安全说明书
• IEC 电源线
• 带应力释放的 Phoenix 连接器 - 1 个 10 针，16 个 3 针（AHM-16），24 个 3 针（AHM-32）

简介

AHM-16 和 AHM-32 是用于声音管理和安装的音频矩阵处理器。它们设计用于多种环境中的音频分配、寻呼、会议、扬声器处理，包括企业、酒店、教育、活动和多功能场所、零售、剧院、游轮、体育场馆等。

AHM 处理器配备了丰富的生态系统，包括远程音频扩展器、远程控制器、接口、应用程序和软件。提供一系列便携式、机架式或壁挂式音频扩展器，支持专有点对点 Layer-2 或 Dante 传输协议。

还提供多款 IP 远程控制器，用于音量控制、音乐源选择、预设调用等。AHM 还能通过 GPIO、TCP/IP 或行业标准控制系统与第三方设备集成。Allen & Heath 的 Custom Control 编辑器和应用程序提供更多控制选项和自定义用户界面，支持多用户和多设备类型，具备信息亭和 BYOD 功能。

AHM-16 特点

AHM-16 主要特点一览：

• 16x16 处理矩阵
• 8x8 本地模拟 I/O
• I/O 端口用于扩展或音频网络，最大支持 128x128
• Dante 96kHz 可选卡（支持 AES67 和 DDM）
• 16 个可配置处理输出 – 支持最多 16 个单声道 / 8 个立体声区域
• 声音管理工具
  • 自动话筒混音器
  • ANC（环境噪声补偿）
  • 优先级降音
  • 每个输入和区域均配备 8 段 PEQ、动态处理和延迟
  • 扬声器处理，含分频滤波器、延迟、限制器和 PEQ
• 96kHz FPGA 核心，超低延迟
• 兼容 Allen & Heath IP1、IP6、IP8 远程控制器
• 2x2 本地 GPIO 及网络 GPIO 接口
• 前面板屏幕和 4 个可编程软键
• 4 个用户配置文件
• 事件调度器

AHM-32 特点

AHM-32 主要特点一览：

• 32x32 处理矩阵
• 12x12 本地模拟 I/O
• I/O 端口用于扩展或音频网络，最大支持 128x128
• Dante 96kHz 可选卡（支持 AES67 和 DDM）
• 32 个可配置处理输出 – 支持最多 32 个单声道 / 16 个立体声区域
• 声音管理工具
  • 4 路自动话筒混音器
  • AEC（声学回声消除）*
  • FBS（反馈抑制）*
  • ANC（环境噪声补偿）
  • 优先级降音
  • 每个输入和区域均配备 8 段 PEQ、动态处理和延迟
  • 扬声器处理，含分频滤波器、延迟、限制器和 PEQ

* 需选配模块

• 96kHz FPGA 核心，超低延迟
• 兼容 Allen & Heath IP1、IP6、IP8 远程控制器
• 2x2 本地 GPIO 及网络 GPIO 接口
• 前面板屏幕和 8 个可编程软键
• 16 个用户配置文件
• 事件调度器

安装 AHM-16 / AHM-32

独立放置

如需独立放置或置于架子上，请将附带的粘性塑料脚贴于下图所示位置。

确保设备周围空气流通，不得以任何方式覆盖设备。设备应放置在坚固平整的表面，远离软质家具或地毯。

机架安装

AHM-16 和 AHM-32 均为19英寸机架安装设备，占用1U机架空间。机架安装前可能需移除塑料脚，请妥善保存以备后用。

ⓘ 确保设备周围自然对流通风良好，机架前后均应有良好通风。产生大量热量的机架设备不应直接安装于本设备上方或下方。空间受限且环境温度高时，建议使用机架风扇托盘强制通风。

前面板

1. 软键

可编程软键用于本地用户控制。功能由 AHM System Manager 软件分配，包括输入/区域/交叉点静音、音量、预设调用、预设选择、寻呼、区域源选择等。

2. 液晶屏及选择按钮

液晶屏显示设备信息或前面板软键所选功能。

开机时显示启动画面。使用箭头键浏览固件版本、网络设置和诊断等信息屏幕，有助于连接前确认设备 IP 地址。

音量 当前面板软键分配为音量控制时，屏幕显示输入/区域名称、音量和电平表。使用箭头键调节音量。

源选择 当前面板软键分配为区域源选择器时，屏幕显示 AHM System Manager 中配置的可用源列表。使用箭头键选择源，按Sel确认。

屏幕随后显示活动源及区域名称、音量和电平表。使用箭头键调节区域音量。再次按 Sel 选择其他源。再次按软键退出源选择模式。

预设选择 当前面板软键分配为预设选择时，屏幕显示 AHM System Manager 中配置的预设列表。使用箭头键选择预设，按Sel调用。

屏幕随后显示活动预设。再次按 Sel 选择其他预设。再次按软键退出预设选择模式。

后面板

1. 话筒/线路输入

可调用的前置放大器，使用 Phoenix 连接器，支持平衡或非平衡话筒和线路电平信号。增益、衰减和 +48V 由前置放大器内部数字控制。

任一插座均可接入任一输入通道。

建议使用附带的带应力释放的 3 针 Phoenix 连接器，以便优化线缆管理。

2. 线路输出

可分配线路电平平衡输出，使用 Phoenix 连接器。额定电平 +4dBu。输出带继电器保护，防止开关机时产生噪音。

建议使用附带的带应力释放的 3 针 Phoenix 连接器，以便优化线缆管理。

3. 电源

IEC 电源插口，配备通用电源（100-240V AC，50-60Hz）。

4. I/O 端口

音频接口端口，支持最多 128x128 I/O。可安装可选卡进行系统扩展、分布式音频网络或系统集成。可在 www.allen-heath.com 查询可用选项卡列表。

ⓘ 对于 Dante 音频网络，请使用 M-SQ-DANT32 或 M-SQ-DANT64（SQ Dante V2）卡，而非原始 M-SQ-DANTE 卡。

ⓘ I/O 端口面板还用于访问 DIP 开关 6，以重置设备网络至默认设置。重置时开机时保持开关 6 置于“开”位置，10 秒后关闭设备并将开关移回“关”位置。请勿更改其他 DIP 开关位置。

5. GPIO

通用接口，用于与第三方硬件的控制集成。提供 2 路接地触发输入和 2 路继电器输出，均采用 Phoenix 连接器，此外还有 +10V DC 输出。

ⓘ +10V 电源输出总电流不得超过 200mA。

输出 1 可接为常闭或常开，输出 2 为常开。

对于更高电流或电压应用，可使用外部直流电源。此举还可实现 AHM 处理器与外部设备的完全隔离。

ⓘ 最大外部电源电压不得超过 +24V DC。任何开路集电极输出的最大电流不得超过 400mA。

建议使用附带的带应力释放的 10 针 Phoenix 连接器，以便优化线缆管理。

6. 控制网络

RJ45 千兆以太网端口。连接笔记本电脑、无线路由器或交换机，配合 AHM System Manager、IP 远程控制器、Custom Control 应用或 TCP 控制使用。网络中所有设备必须拥有兼容的 IP 地址。

ⓘ 若需重置网络设置至出厂默认，请参见上述 I/O 端口段落中的 DIP 开关设置。

AHM-32 处理扩展模块

AHM-32 可安装处理扩展模块，用于 AEC（声学回声消除）或 FBS（反馈抑制）等应用。可在 www.allen-heath.com 查询可用模块列表。安装时请遵循选配模块的安装说明。

⚠ 任何选配模块的安装必须由具备技术能力的人员完成。

连接 - 音频

所有音频连接请使用 CAT5e（或更高规格）屏蔽双绞线，长度不超过 100 米。

ⓘ 有关电缆要求、推荐及可订购的 CAT 电缆清单，请参见 www.allen-heath.com。

安装了 SLink 卡的音频扩展器

连接音频扩展器时，SLink 卡会自动检测设备类型，并切换至相应的 Allen & Heath 协议、采样率和以太网速度。下表列出了兼容的音频扩展器。更多扩展选项信息请访问 allen-heath.com/everything-io/。

连接或开机时，AHM 处理器会检查扩展设备的固件版本，并升级或降级设备以匹配主机固件。

最多可通过 SLink 级联 2 个 dSnake 48kHz 扩展器，前提是第一个扩展器为 AR2412 或 AB168，第二个扩展器为 AB168 或 AR84。不支持连接 2 个 AR2412。

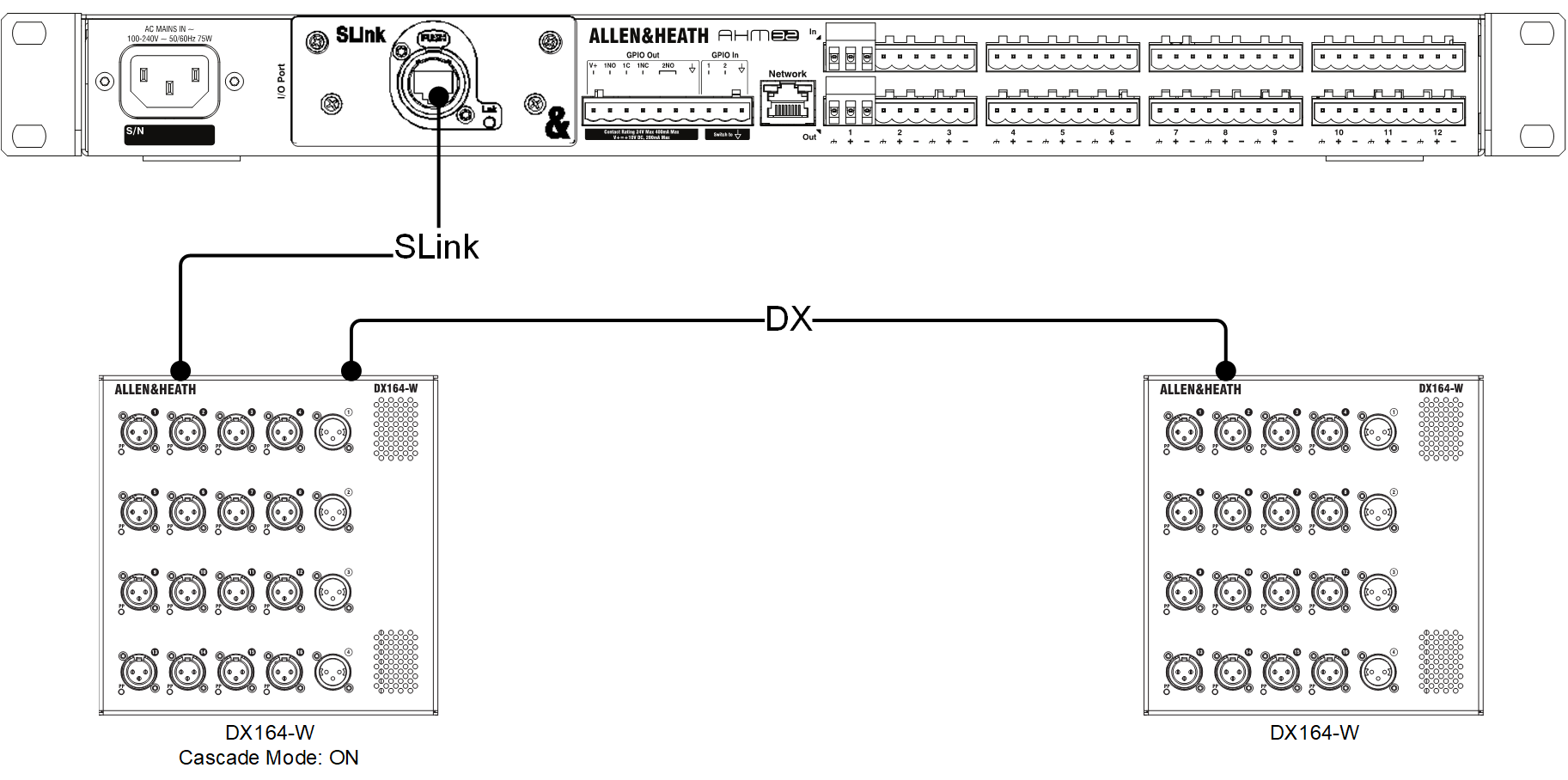

最多可通过 SLink 级联任意组合的 2 个 DX168、DX164-W、DX88 或 DX012 扩展器。AHM 处理器不支持 DX 扩展器的冗余连接。

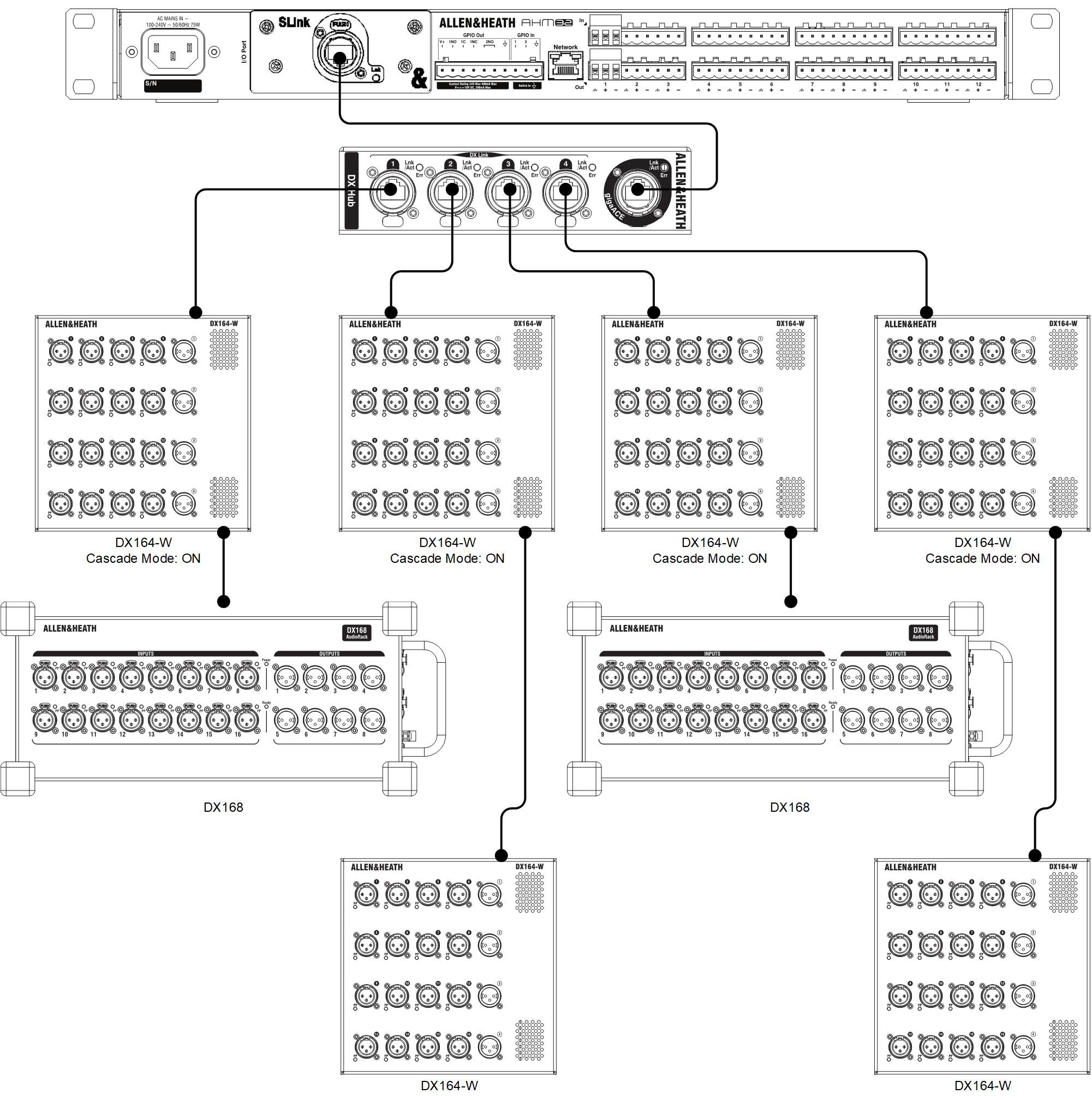

DX 集线器可连接至 SLink 卡，实现最多 8 个 DX 扩展器的进一步扩展。若多个扩展器位于不同楼层、区域或建筑，可通过单根线缆连接到 AHM 处理器。

音频扩展器与以太网

上述所有协议均为点对点连接，符合以太网 Layer 2 标准。gigaACE 支持千兆以太网速度（1000BASE-T，IEEE 802.3ab）。DX 和 dSnake 支持快速以太网速度（100BASE-TX，IEEE 802.3u）。

可使用 Layer 2 网络设备和媒体转换器，前提是支持正确的链路速度。典型应用包括光纤转换以实现更长线缆传输，或集成至现有以太网基础设施。请遵循以下指导原则，并在投入使用前测试网络功能和可靠性。有关 VLAN、TCP 端口和带宽的更多建议和说明，请参见 Allen & Heath 在线知识库和官网。

ⓘ Layer 2.5 及更高级协议（包括生成树、标记出站数据包和广播风暴保护）可能导致音频数据中断或听到点击声。智能/管理型交换机可能允许关闭 Layer 3 或 4 功能，但一般建议仅使用 Layer 2 设备。

ⓘ 请注意，不应在承载 gigaACE、dSnake 或 DX 音频的交换机上插入其他设备。多个扩展器在同一交换机上的并联连接不可行。

其他 SLink 连接

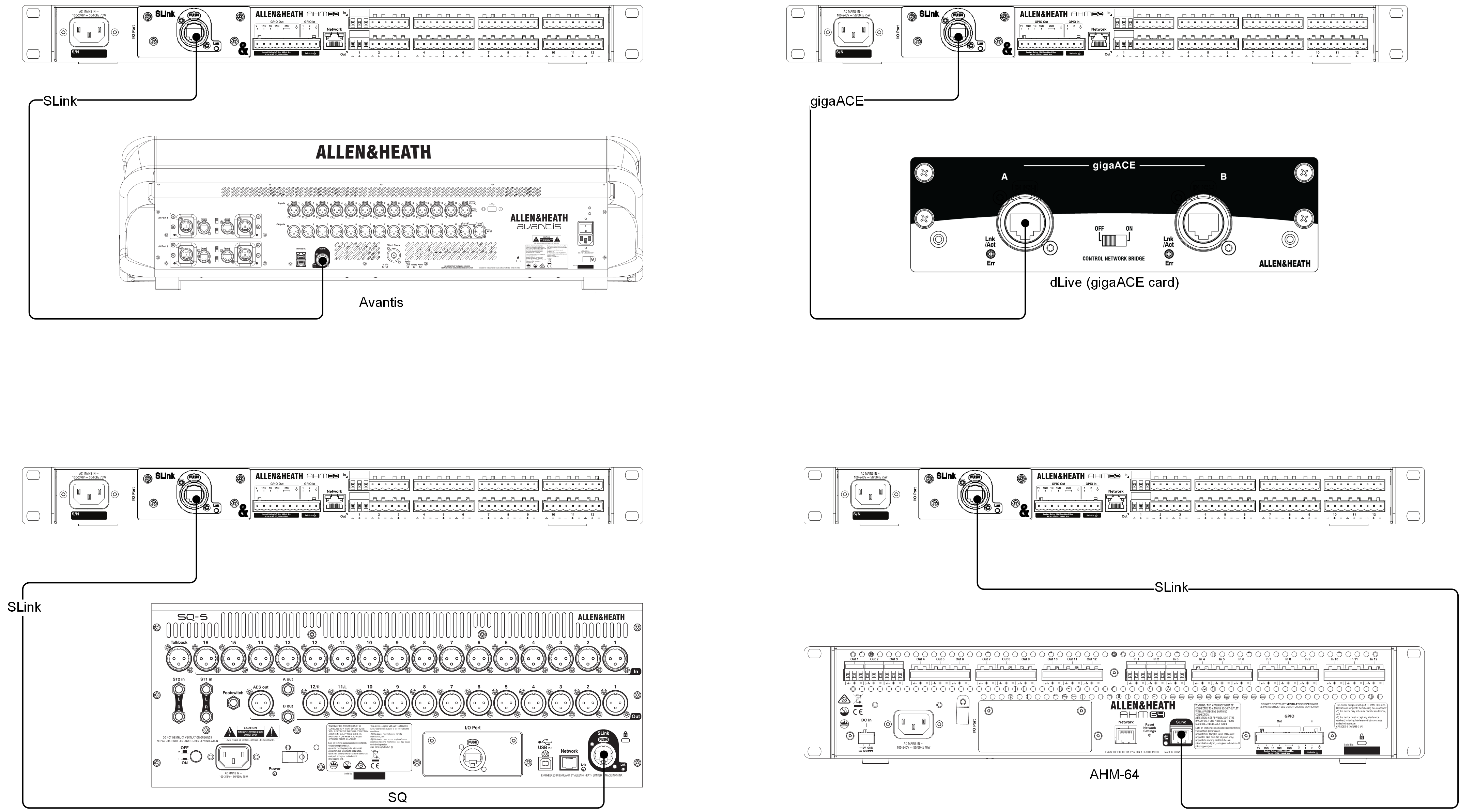

SLink 卡可直接连接至另一台 AHM 处理器、支持 SLink 的 Allen & Heath 调音台（如 SQ 或 Avantis），或配备 gigaACE 卡的 dLive 系统。此连接支持 128x128 通道音频。

ⓘ 设置音频同步选项，确保一台设备为时钟主设备（设置为“内部”），另一台设备为时钟从设备（根据需要从 SLink 或 I/O 端口同步）。

ⓘ SLink 端口不传输控制网络数据。连接多台 AHM 处理器或其他 Allen & Heath 调音台进行控制操作（如嵌入式场景调用或 System Manager 操作）时，请使用网络端口。

Dante 扩展器及装配 Dante 卡

控制 DT168 或 DT164-W 扩展器需在 I/O 端口安装 M-SQ-DANT32 或 M-SQ-DANT64（SQ Dante V2）卡。

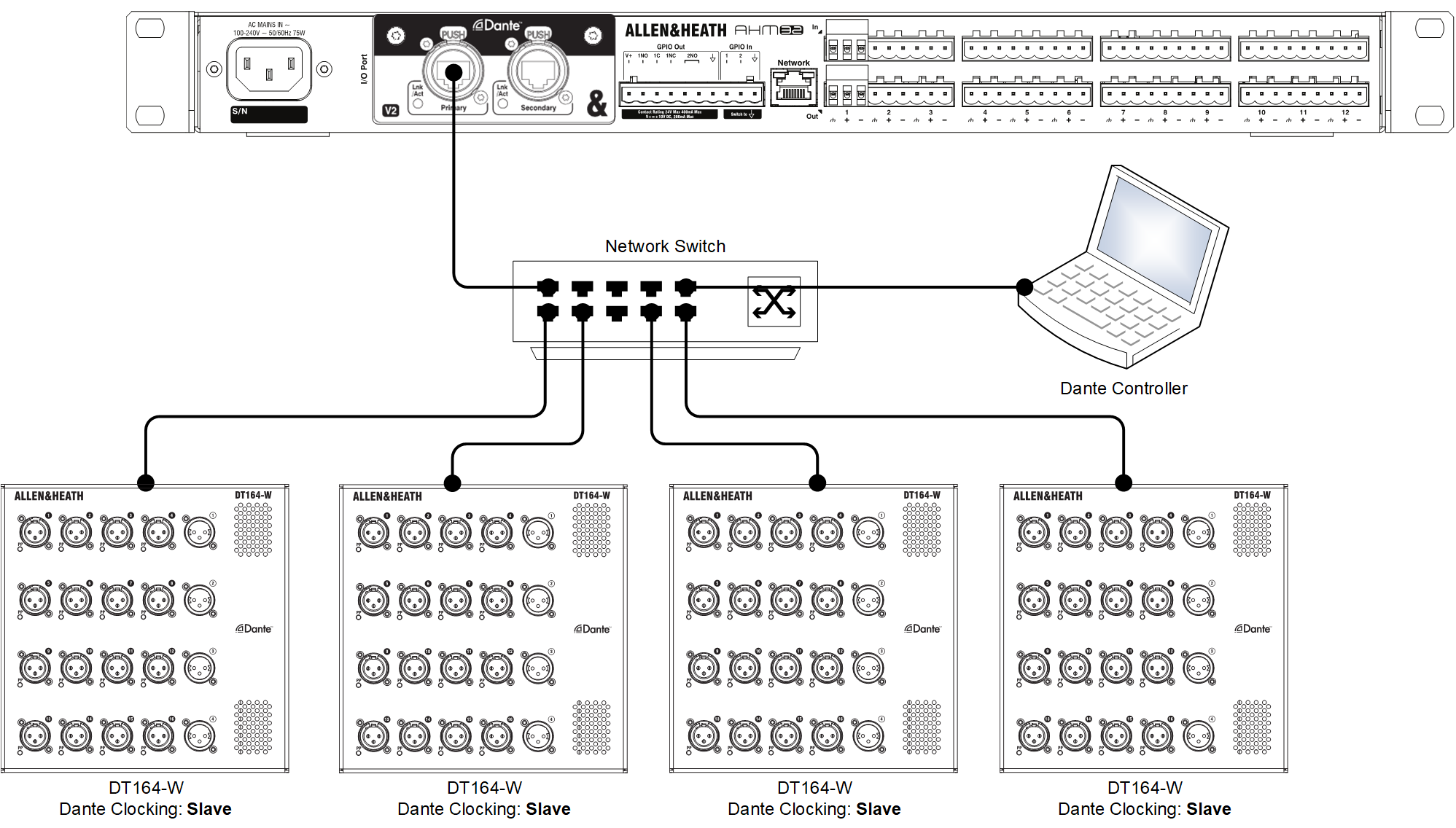

使用 Dante Controller 软件在 Dante 设备间进行信号路由。当有效的 DT168 或 DT164-W 插口路由至 AHM 处理器并连接至输入通道时，System Manager 将显示该插口的前置放大器增益、+48V 和衰减控制。

DT 扩展器应始终作为 Dante 网络的时钟从设备，通常 AHM-64 处理器设置为“首选主时钟”和“启用外部同步”。

ⓘ 有关更多信息，请参阅 www.allen-heath.com 上的 DT 扩展器入门指南。

连接 - 控制

可将计算机、无线路由器或交换机连接至网络端口，配合 AHM System Manager、IP 远程控制器、Custom Control 应用或 TCP 控制使用。

所有连接请使用 CAT5e（或更高规格）电缆，长度不超过 100 米。

ⓘ 有关电缆要求、推荐及可订购的 CAT 电缆清单，请参见 www.allen-heath.com。

AHM 处理器通过 TCP/IP 通信。网络中所有设备必须拥有兼容的 IP 地址。AHM-16 和 AHM-32 的出厂默认设置为：

IP 地址 192.168.1.91

子网掩码 255.255.255.0

网关 192.168.1.254

ⓘ AHM 处理器支持最多 100 个 TCP 连接，包括任何 IP 控制器、GPIO 接口、System Manager 或 Custom Control 实例。更多信息请参见 Allen & Heath 在线知识库。

软件和应用

使用 System Manager 或 Custom Control 编辑器通过有线笔记本电脑直接连接时，请将笔记本电脑设置为静态兼容 IP 地址，例如 192.168.1.10。

对于局域网或无线连接（包括 Custom Control 应用），请将路由器/接入点设置为兼容的 IP 地址，例如 192.168.1.254，并将其 DHCP 范围设置为兼容的地址范围，例如 192.168.1.100 至 192.168.1.200。将任何笔记本电脑、平板或移动设备设置为 DHCP / “自动获取 IP 地址”。

IP 控制器

AHM 处理器兼容以下远程控制器和 GPIO 接口。此处列出的所有设备均可根据需要设置为 DHCP。

IP 控制器和 GPIO 的功能通过 AHM System Manager 配置。

连接或开机时，AHM 处理器会检查 IP 控制器和 GPIO 的固件版本，并升级或降级设备以匹配主机固件。

通过 WAN 连接

通过 WAN 连接 System Manager 或 Custom Control 时，应将 NAT 转发 TCP 端口 51321 和 UDP 端口 51324 至 AHM 处理器的 IP 地址。

ⓘ 强烈建议使用安全的 VPN 访问本地网络。若直接通过互联网连接，请使用高质量防火墙和 NAT，在端口未使用时阻止访问。

TCP 协议

用于控制和查询 AHM 参数的 TCP 协议已发布并记录于 www.allen-heath.com。客户端应配置使用 TCP 端口 51325（非加密）或 TLS/TCP 端口 51327，具体取决于通过 AHM System Manager 设置的外部控制安全选项。

ⓘ 请访问 www.allen-heath.com，获取适用于主流控制系统（如 Crestron 或 AMX）的驱动程序或项目模板。
