IMPORTANTE - Leia antes de começar

Instruções de segurança

Antes de começar, leia as Instruções Importantes de Segurança impressas na folha fornecida com o equipamento. Para sua própria segurança e a do operador, equipe técnica e artistas, siga todas as instruções e atente-se a todos os avisos impressos na folha e nos painéis do equipamento.

Firmware operacional do sistema

A função deste produto é determinada pelo firmware (software operacional) que o executa. O firmware é atualizado regularmente conforme novas funcionalidades são adicionadas e melhorias são feitas.

ⓘ Verifique em www.allen-heath.com a versão mais recente do firmware.

Contrato de licença de software

Ao usar este produto Allen & Heath e o software nele contido, você concorda em estar vinculado aos termos do Contrato de Licença de Usuário Final (EULA) relevante, cuja cópia pode ser encontrada em www.allen-heath.com/legal. Você concorda em estar vinculado aos termos do EULA ao instalar, copiar ou usar o software.

Mais informações

Consulte o site da Allen & Heath para obter mais informações, base de conhecimento e suporte técnico. Para mais informações sobre configuração e funções de mixagem, consulte o Guia de Referência do Firmware disponível para download em www.allen-heath.com.

Você também pode participar da Comunidade Digital Allen & Heath para compartilhar conhecimento e informações com outros usuários.

Precauções gerais

• Proteja o equipamento contra danos por contaminação líquida ou poeira. Cubra o mixer quando não estiver sendo usado por um longo período.
• Se o equipamento foi armazenado em temperaturas abaixo de zero, permita tempo para que ele atinja a temperatura normal de operação antes do uso no local. A temperatura de operação recomendada é de 0 a 40 graus Celsius.
• Evite usar o equipamento em calor extremo e luz solar direta. Certifique-se de que as aberturas de ventilação e os ventiladores sob a unidade não estejam obstruídos e que haja circulação de ar adequada ao redor do equipamento.
• Limpe o equipamento com uma escova macia e pano seco sem fiapos. Não use produtos químicos, abrasivos ou solventes. Não use lubrificante ou limpador de contato nos faders.
• Recomenda-se que a manutenção seja realizada apenas por um agente autorizado da Allen & Heath. Os detalhes de contato do distribuidor local podem ser encontrados no site da Allen & Heath. A Allen & Heath não se responsabiliza por danos causados por manutenção, reparo ou modificação por pessoal não autorizado.
• Para evitar danos aos controles e à estética, evite colocar objetos pesados sobre o mixer, arranhar o mixer ou a tela sensível ao toque com objetos pontiagudos, ou manuseio e vibração bruscos.

Registre seu produto

Registre seu produto online em www.allen-heath.com/register.

Itens embalados

Verifique se recebeu o seguinte:

• Avantis Solo Mesa de Mixagem Digital
• Folha de Segurança
• Cabo de alimentação IEC

Introdução

Avantis Solo é uma mesa de mixagem digital de 64 canais com 96kHz, oferecendo uma solução poderosa para qualquer aplicação de som ao vivo. Qualidade de áudio cristalina é entregue com latência ultra baixa, e opções abrangentes de roteamento e processamento de sinal são facilmente acessíveis via a tela sensível ao toque Full HD de 15,6”.

Avantis está pronto para DEEP Processing, permitindo o uso de nossas emulações de hardware de classe mundial sem latência adicionada ou necessidade de hardware adicional. Visite allen-heath.com/avantis para mais informações.

A porta integrada SLink oferece operação Plug’n’Play com as linhas GX, DX, AB e AR de expansores remotos de I/O, além do hub remoto DX. Além disso, SLink pode ser usado para aplicações digitais split com um segundo mixer Avantis ou um sistema dLive/SQ.

Compatibilidade com o Sistema de Monitoramento Pessoal ME permite que os artistas controlem suas próprias mixagens de monitor via os mixers pessoais ME-1 e ME-500.

Cartões de rede de áudio digital estão disponíveis para permitir integração com outros sistemas de áudio digital via protocolos como gigaACE, Dante, MADI e Waves SoundGrid.

Avantis características em resumo:

• XCVI núcleo FPGA
• Taxa de amostragem de 96kHz, acumulador de 96 bits
• Latência ultra baixa (0,7ms)
• 64 canais de entrada com processamento completo (filtro, gate, PEQ, compressor, inserts)
• 42 saídas de Mix configuráveis
• DEEP Processing - plugins de canal embutidos
• 12 RackFX com retornos dedicados
• 16 DCAs
• Tela sensível ao toque capacitiva Full HD de 15,6”
• Layout totalmente atribuível
• 72 tiras de fader (12 faders, 6 camadas) com seção mestre dedicada opcional
• SLink porta para conexão a Expansores Remotos de I/O e ao Sistema de Monitoramento Pessoal ME
• 6 entradas analógicas XLR / 6 saídas analógicas XLR
• 1 entrada estéreo AES / 1 saída estéreo AES
• 2 portas I/O, ambas capazes de operação 128x128 a 96kHz
• Controle por gestos – pinça, deslize, arrastar e soltar
• Controles rotativos configuráveis pelo usuário
• 18 SoftKeys atribuíveis
• Medição multiponto abrangente com detecção de pico
• Gravação e reprodução estéreo via USB
• Relógio Word Clock BNC

Consulte o site da Allen & Heath para saber mais sobre Avantis.

Conectar e ligar

Ligar

Certifique-se de que o interruptor basculante esteja na posição desligado. Conecte o cabo de alimentação IEC fornecido com o mixer. Se necessário, fixe o cabo encaixando-o no clipe plástico usando uma chave Torx T20 para remover o parafuso de fixação. Ligue o mixer usando o interruptor basculante.

Calibrar Faders Touch

Na primeira utilização, calibre a sensibilidade do toque dos faders indo para Utility / Utility / Calibration e selecione Calibrate Fader Touch, siga as instruções na tela garantindo que você toque apenas o primeiro fader do banco quando instruído.

Recuperar um Show Modelo

Avantis possui uma arquitetura de áudio, layout de controle e patch de soquetes totalmente configuráveis. Fornecemos um conjunto de Shows Modelo para oferecer uma escolha de formatos clássicos de console para carregar como um ponto de partida rápido com uma arquitetura familiar e layout lógico.

Para carregar um Show Modelo, vá para a tela Utility / Memory / Show Manager, selecione um dos Shows Modelo disponíveis, toque em Recall e confirme.

ⓘ Recuperar um Show sobrescreve todas as configurações do sistema, incluindo a configuração dos buses, layout de controle, parâmetros atuais, todas as Cenas e predefinições da Biblioteca. Se desejar salvar as configurações atuais, primeiro Armazene como um Show do Usuário.

ⓘ Para mais informações, consulte o Guia de Referência do Firmware do Avantis disponível para download em www.allen-heath.com.

Conexão do Expansor (SLink)

Conecte um cabo CAT5e de qualidade para turnê (ou especificação superior) com até 100m de comprimento entre o Expansor Remoto e a porta SLink.

ⓘ Consulte www.allen-heath.com para requisitos de cabo, recomendações e lista de cabos CAT5 disponíveis para encomenda.

Ligue o Expansor Remoto. Os indicadores Lnk/Err da porta SLink piscam em ritmo constante quando o link é estabelecido. O indicador de erro vermelho acende se for detectado um erro de comunicação. Verifique se os cabos são do tipo correto, estão conectados corretamente e não estão defeituosos.

Os seguintes Expansores Remotos são compatíveis com a porta SLink do Avantis:

ⓘ Para mais informações sobre nossa linha de expansores I/O, visite
www.allen-heath.com/everything-io/

Desligar

O sistema deve ser desligado corretamente. Navegue para Utility / Status e toque no botão Desligar. Confirme a ação e então desligue o mixer e os expansores usando seus interruptores de energia.

ⓘ Se o sistema não for desligado corretamente, há possibilidade de que alterações recentes sejam perdidas.

ⓘ Se o sistema não foi desligado conforme descrito acima, a próxima vez que for ligado aparecerá uma tela “Não Desligado Corretamente”.

dPack Ativação

Atualize seu console com o Avantis dPack para acessar processamento adicional dLive incluindo Dyn8 (até 16 instâncias), Compressores DEEP e o Pré-amplificador de Válvula Dual Stage, além de mais modelos conforme forem adicionados.

Se você comprou seu Avantis com a atualização dPack, deve ter recebido um código de voucher de 12 caracteres. Para resgatar seu código de voucher dPack e ativar sua atualização:

1. Visite allen-heath.com/avantis e certifique-se de ter baixado e instalado o firmware mais recente no seu Avantis
2. Vá para shop.allen-heath.com, selecione o produto Avantis dPack e adicione ao seu Carrinho de Compras.
3. Clique em ‘Carrinho de Compras’ no menu superior direito
4. Clique em ‘Usar Código de Cupom’ e insira seu código conforme fornecido – depois clique em ‘Aplicar Cupom’
5. Clique em ‘Finalizar Compra’ e complete o processo de checkout.
6. Após finalizar a compra, vá para a página de Downloads da sua Conta – Minha Conta > Downloads
7. Siga as instruções na tela para gerar sua chave de atualização dPack e insira-a no seu console.

Se você não comprou seu Avantis com a atualização dPack, mas deseja adquiri-la para seu mixer, visite shop.allen-heath.com

Se tiver dificuldades, entre em contato com o Suporte da Allen & Heath Shop enviando email para shopsupport@allen-heath.com

Painel Traseiro

1. Entradas Mic/Linha

6 pré-amplificadores recalláveis para sinais balanceados ou não balanceados de microfone e nível de linha. Ganho, Pad e 48V são controlados digitalmente dentro do pré-amplificador. O indicador PP acende quando a tensão de phantom power é detectada no conector, seja de fonte interna ou externa.

Qualquer conector pode ser roteado para qualquer Canal de Entrada usando a tela I/O ou Processing / Preamp.

2. Entradas Digitais

Entrada estéreo AES3 (taxa de amostragem de 32kHz a 192kHz). A conversão de taxa de amostragem pode ser desativada.

Qualquer conector pode ser roteado para qualquer Canal de Entrada usando a tela I/O ou Processing / Preamp.

3. Trava Kensington

Um slot para instalação de dispositivos de segurança anti-furto padrão Kensington.

4. Saídas Digitais

Saídas estéreo AES3 (44,1kHz, 48kHz ou 96kHz comutáveis).

Os sinais podem ser roteados para qualquer conector de saída usando a tela I/O.

5. Indicadores de Status

Indicador de energia ligada. O indicador Ready acende quando os conectores de saída estão prontos para transmitir áudio após a energização. O indicador Audio Sync Locked acende quando uma fonte de clock válida está presente.

6. Word Clock I/O

Conector BNC para sincronização a partir de um clock de áudio externo ou fornecimento de clock para outros dispositivos. LEDs In e Out indicam o modo atual.

7. Saídas de Linha

6 saídas de nível de linha balanceadas XLR. Nível nominal +4dBu. As saídas são protegidas por relé para evitar estalos na energização ou desligamento. Os sinais podem ser roteados para qualquer conector de saída usando a tela I/O.

8. SLink

Para conexão a expansores remotos de I/O e/ou ao Sistema de Monitoramento Pessoal ME. Veja a seção Conexão do Expansor deste documento para mais informações sobre dispositivos suportados.

9. Rede

2 portas RJ45 Gigabit Ethernet. Conecte um laptop ou roteador wireless para usar com os aplicativos Avantis Director ou iOS. Todos os dispositivos na rede devem ter endereços IP compatíveis.

As configurações padrão são:

10. I/O Ports

2 portas de interface de áudio, ambas capazes de 128x128 canais. Instale um dos cartões de opção disponíveis para expansão do sistema, divisão digital de microfone, gravação ou rede de áudio distribuída. Consulte www.allen-heath.com para uma lista dos cartões de opção disponíveis. Use a tela I/O para rotear sinais de ou para as portas I/O.

11. Fonte de Alimentação

Tomada IEC de rede, fusível e interruptor basculante Liga/Desliga. Um grampo plástico em forma de P é fornecido para fixar o cabo de alimentação. Encaixe o cabo ou prenda-o usando uma chave Torx T20 para recolocar o grampo ao redor do cabo.

ⓘ Atente-se aos avisos de segurança impressos no painel.

12. Conector USB 2.0

Insira um dispositivo USB compatível para armazenar e recuperar arquivos de show, atualizar o firmware ou realizar reprodução e gravação via USB.

Painel Frontal

1. Conector USB 3.0

Insira um dispositivo USB compatível para armazenar e recuperar arquivos de show, atualizar o firmware ou realizar reprodução e gravação via USB.

2. Conectores para Fones de Ouvido

Conectores padrão para fones de ouvido de 6,35mm (1/4“) e 3,5mm (1/8”) localizados sob o apoio de braço.

Painel Superior

1. Tela Sensível ao Toque

Tela sensível ao toque capacitiva de 15,6”. Veja a seção Tela para mais informações.

2. Controles da Tela

Controle de parâmetros atribuíveis pelo usuário. Veja a seção Tela para mais informações.

3. Pre / Safes / Freeze

Alternar status do canal:

• Pre/Post - Segure Pre, e toque no Bloco de Nome de um canal para alternar os envios para o Mix ativo entre pré ou pós fader. Altere todos os canais pré/pós segurando um bloco de nome de canal de mix. As atribuições e configurações pré/pós para o canal ou Mix selecionado também estão disponíveis na tela Routing.
• Safes - Segure Safes e pressione um Bloco de Nome para proteger o canal contra recall de Scene. Para proteger apenas uma seleção de parâmetros, use a tela Scenes / Global Safes.
• Freeze in Layers - Segure Freeze in Layers e pressione um Bloco de Nome para travar um canal em todas as camadas.

4. SoftKeys

18 teclas atribuíveis pelo usuário. Atribua funções usando a tela Setup / Control / SoftKeys.

5. Copiar / Colar / Resetar

• Copiar – Segure Copiar e pressione:
  • Um Bloco de Nome de canal para copiar todo o processamento do canal.
  • Qualquer área destacada da tela para copiar as configurações de um único Bloco de Processamento.
  • Uma tecla Mix da tira para copiar as atribuições de mixagem e níveis de envio.
• Colar - Segure Colar e pressione um Bloco de Nome, tecla Mix ou uma área destacada da tela para colar as configurações copiadas.
• Resetar - Segure Resetar e pressione um Bloco de Nome, tecla Mix ou uma área destacada da tela para resetar os parâmetros relacionados para o padrão de fábrica. Segure Resetar e mova um fader para cima ou para baixo para rapidamente configurá-lo em 0dB ou desligado.

6. Camadas

Navegue por 6 camadas de tiras de fader por banco. Os indicadores vermelhos Pk (pico) acendem quando qualquer canal na camada associada está a menos de 3dB do clipping, permitindo monitorar a atividade do sinal nas camadas.

7. Banco de Faders

O banco de 12 faders de canal controla canais de Entrada, retornos FX, canais de Mix, DCAs, monitor Wedge/IEM do engenheiro ou MIDI. Leia a seção Tira de Fader abaixo para mais informações. Uma seção mestre dedicada (7a) pode ser ativada para visibilidade persistente de 4 tiras de canal. O layout da tira é atribuível pelo usuário e armazenado em Cenas. Use a tela Setup / Control / Strip Assign para editar o layout da tira e ativar a seção mestre.

8. Modo Rotary da Tira

Selecione a função dos encoders rotativos da tira de fader. Os rotativos da tira podem controlar Ganho do pré-amplificador, Pan, Envios para o Mix ativo e 3 funções atribuíveis. Atribua essas funções usando a tela Setup / Control / Preferences. A cor do LED rotativo corresponde à função ativa, por exemplo, vermelho para Ganho, amarelo para Pan; segue a cor do Mix ativo quando em modo de Envios. A função Sends coloca o controle dos níveis de envio para o Mix ativo nos rotativos da tira, enquanto os faders controlam os níveis do canal para o Mix Principal (ou seja, desativa temporariamente ‘envios nos faders’).

9. Atribuir

Segure Atribuir e pressione uma tecla Mix da tira para alternar a atribuição de roteamento ligada ou desligada. Veja mais informações adiante neste guia.

10. GEQ nos Faders

Toque e segure GEQ, e toque no Bloco de Nome de um canal de mix para apresentar o GEQ nos faders. Valores de frequência são mostrados nos Blocos de Nome e os medidores mostram atividade RTA de cada banda de frequência e indicação de pico da banda. Enquanto ativo, toque novamente em GEQ para alternar entre frequências altas e baixas. O fader do canal de mix é apresentado na tira da direita enquanto neste modo.

11. Iluminação do Apoio de Braço

Altere as configurações de iluminação em Setup / Control / Dimmer.

Tira de Fader

Tela

Avantis Solo possui uma tela, exibindo processamento de canal, visão geral do banco, configuração e status do sistema, menus de gerenciamento de memória e mais.

A tela sensível ao toque integra um trio de rotativos suaves configuráveis pelo usuário, além de um controle rotativo Touch & Turn para modificação rápida e fácil de parâmetros.

1. Modo da Tela

Selecione o Modo da Tela:

• Banco – Visão geral de todos os canais atribuídos à Camada atual. A visão do Banco pode ser usada com as teclas Copiar, Colar, Resetar, Congelar e Ouvir. Na visão de Banco, tocar qualquer bloco de processamento – por exemplo, um PEQ, Gate ou curva de Comp – abre a página Processing relevante.
• Processing – Acesso ao processamento do canal selecionado atualmente
• Routing – Acesso ao roteamento e atribuições para o canal selecionado
• I/O – Patch de entradas e saídas do sistema tocando nos cruzamentos
• Agrupamento – Crie até 16 grupos para vincular parâmetros selecionados em múltiplos canais
• Medição – Acesso a medidores de Entrada, FX e Mix, espectrograma RTA e 4 visões de medidor personalizáveis pelo usuário.
• FX – Configure as 12 unidades RackFX.
• Cenas – Acesso ao Gerenciador de Scene, Safes Globais e outras ferramentas de cena
• Configuração – Acesso ao layout da tira do mixer, configuração do bus do mixer, configuração de softkeys, configuração de entrada estéreo, configurações de rede, configurações de áudio, perfis de usuário, preferências do mixer, iluminação e mais.
• Utilitário – Acesso ao Gerenciador de Show, Gerenciador de Biblioteca, atualização de firmware, diagnóstico do sistema, calibração de fader e tela, e opções MIDI.

2. Abas do Menu

Opções do menu para o Modo de Tela selecionado.

3. Barra de Status

Ícones são visíveis quando certos modos de operação estão ativos (Virtual Soundcheck, Solo In Place, Atualização Automática de Scene, etc) ou se um erro do sistema for registrado.

4. Volume dos Fones de Ouvido

Controle rotativo de volume para a saída de fones de ouvido.

5. Visualizar

Pressione para alternar entre as visualizações configuradas para os Soft Rotaries.

6. Soft Rotaries

Três rotativos suaves para controle de parâmetros atribuíveis pelo usuário.

7. Controle Touch & Turn

Toque um parâmetro ou configuração na área principal da tela e ajuste seu valor com o controle rotativo. O parâmetro selecionado atualmente é destacado em laranja.

8. Bloco de Nome

Exibe nome, cor, tipo de canal, número, informações de medição e outros parâmetros do canal.

Toque em um Bloco de Nome de canal para selecionar um canal para uso nas telas de Processamento e Roteamento. Quando selecionado, a tira do canal será sombreada em verde.

Cada banco pode ter um canal selecionado. O canal selecionado atualmente é exibido no canto superior esquerdo da tela.

9. Menu Deslizante / Medidores

Menu multipágina mostrando medidores PAFL ou opções contextuais adicionais. Deslize o menu, ou toque nos indicadores circulares de página, para navegar entre as páginas.

• Ouvir – Segure Ouvir e toque em qualquer área destacada da tela para ouvir aquele ponto na cadeia de sinal do canal selecionado
• Opções – Segure Opções e toque em qualquer área destacada da tela para configurá-la.
• Nome / dB / IO – Toque para alternar entre os modos do Bloco de Nome para exibir o Nome definido pelo usuário, a posição do fader em dB, ou o identificador do conector I/O da fonte/destino roteada.
• Ajuda – Toque para exibir ajuda contextual para a tela ativa
• Medidor PAFL

Noções Básicas de Mixagem

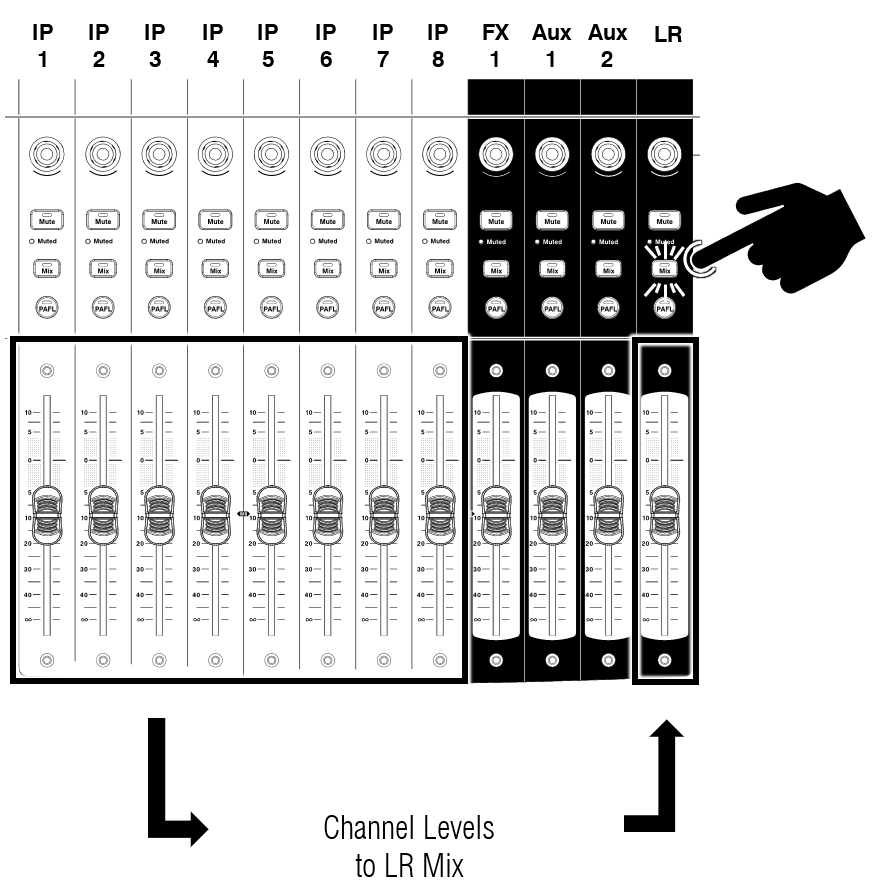

Trabalhando com o Mix Principal

Pressione a tecla Mix da tira do Mix Principal (ex: LR).

Este é o modo padrão de mixagem:

As tiras de canal de Entrada apresentam os faders do canal.
As tiras de canal de Mix apresentam os faders de nível do bus de mix.

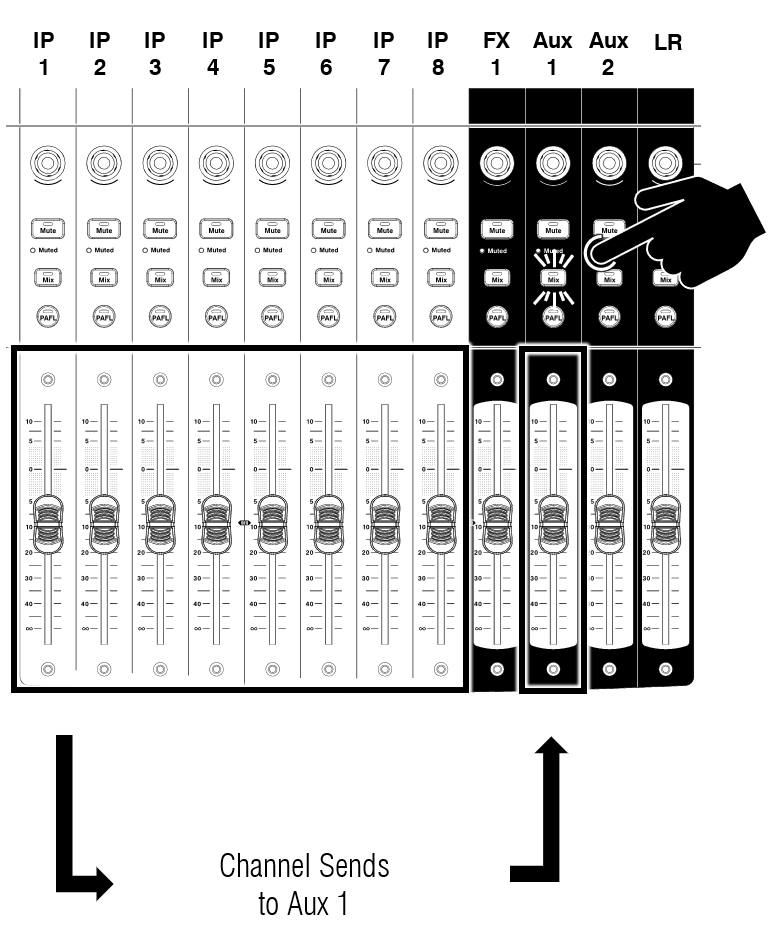

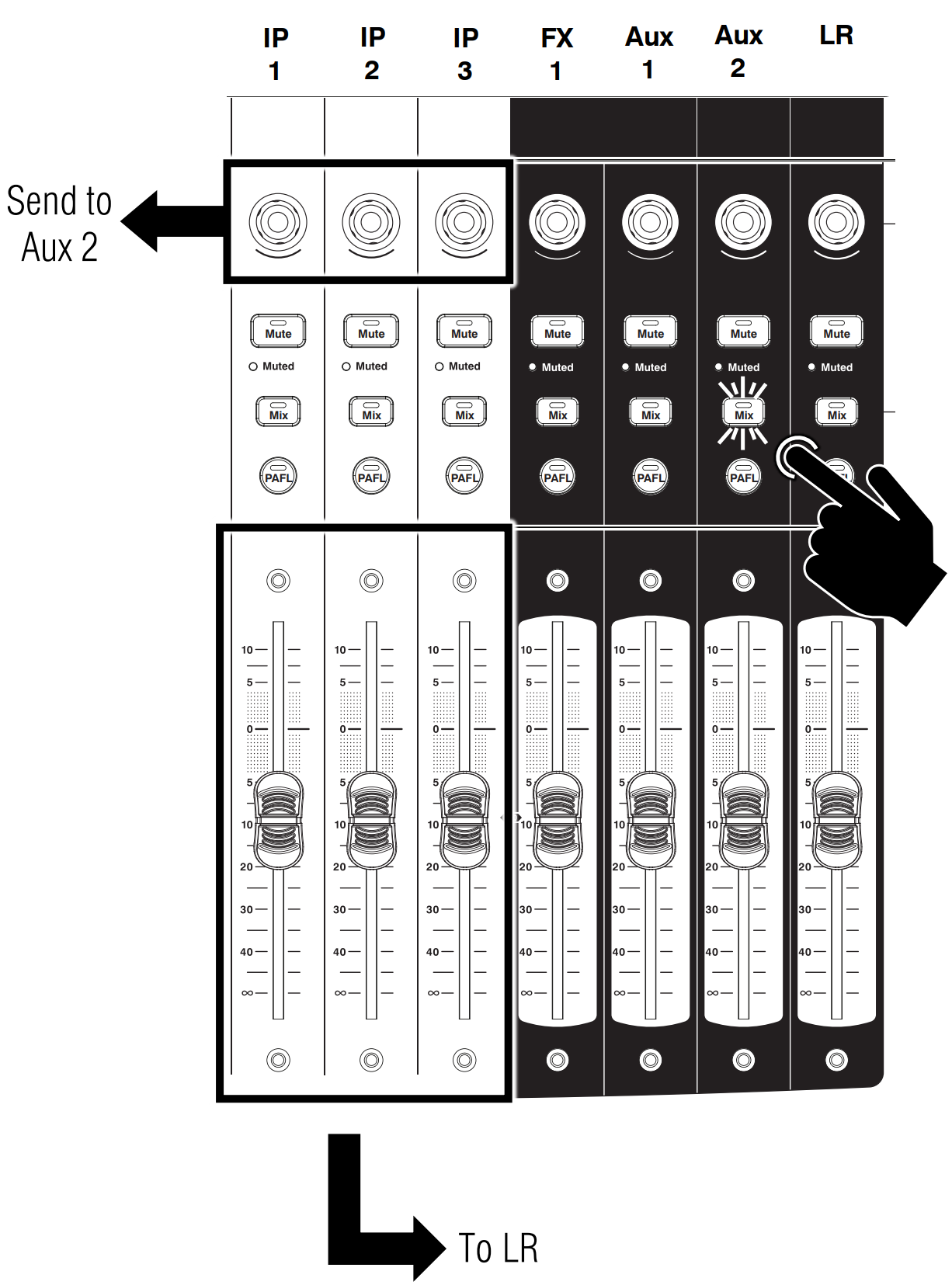

Trabalhando com Envios – Modo Mix

Pressione a tecla Mix da tira do canal de Mix (ex: AUX 1)

Use este modo para trabalhar com envios Aux e FX.

As tiras de Entrada apresentam todos os níveis de envio para o Mix ativo.

As tiras do canal de Mix apresentam os faders de nível do bus de mix.

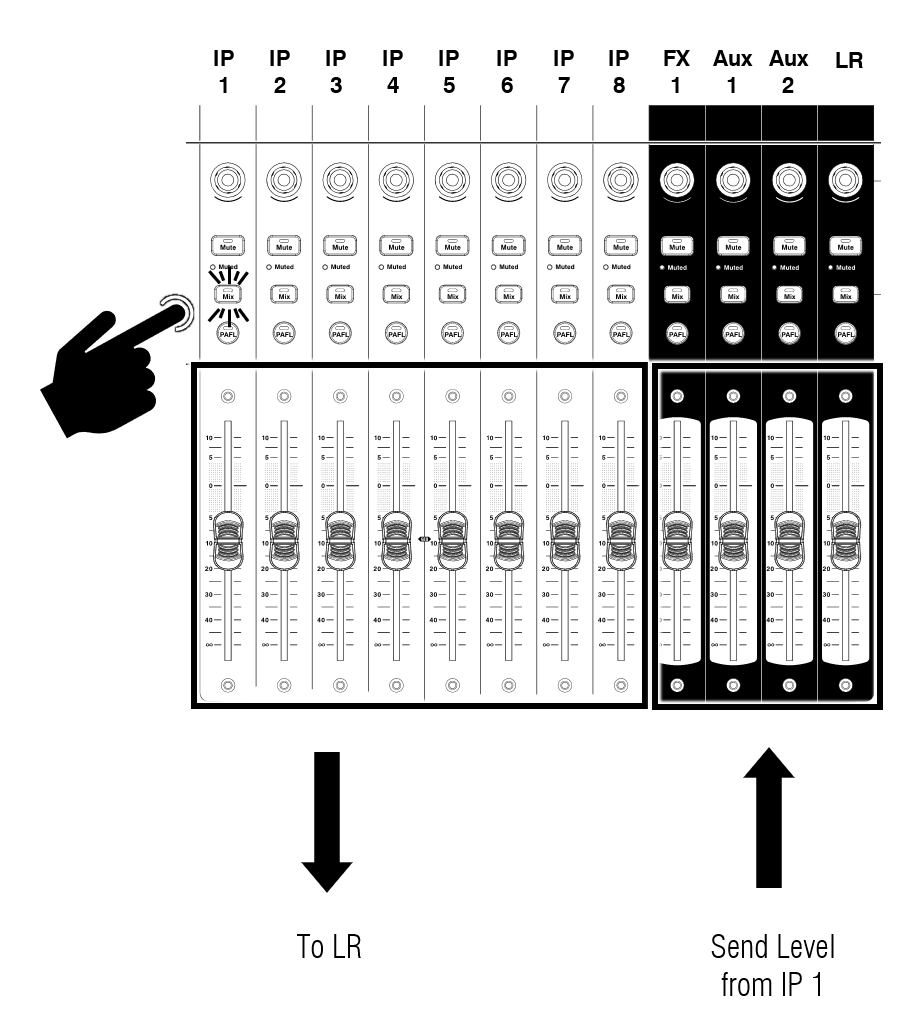

Trabalhando com Envios – Modo Mix de Canal

Pressione a tecla Mix da tira do Canal de Entrada (ex: IP 1)

Use este modo para trabalhar com envios Aux e FX.

As tiras de Entrada permanecem como Faders de Canal.

As tiras de mix Aux e FX apresentam todos os envios do canal de Entrada.

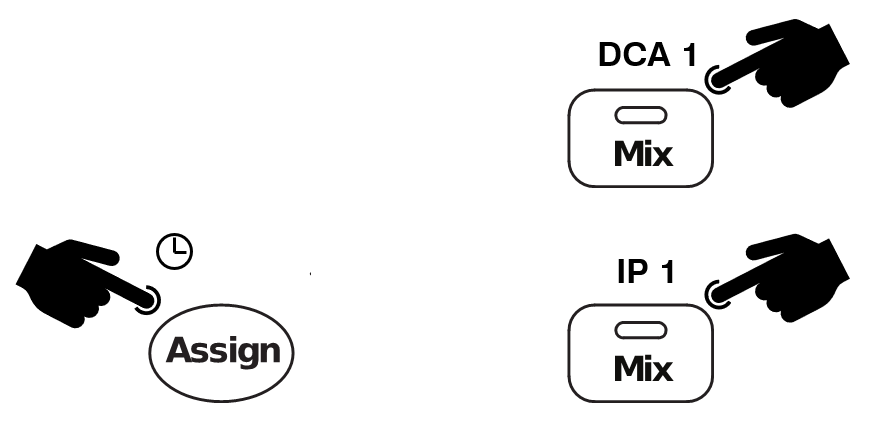

Atribuindo e desatribuindo um canal a um Mix, Grupo ou DCA

Pressione a tecla Mix em uma tira de Mix, Grupo ou DCA (ex: DCA 1)

Segure a tecla Atribuir e pressione as teclas Mix dos canais para atribuí-los ou desatribuí-los do mix ativo. O status da atribuição é exibido no Bloco de Nome.

Você pode rapidamente ativar ou desativar todas as atribuições para um Mix pressionando o botão Mix em uma tira de canal de Mix, e então pressionando e segurando o botão Atribuir enquanto pressiona o botão Mix na mesma tira de canal de Mix.

Alternando entre Envios nos Faders e Envios nos Rotativos

O modo padrão de mixagem é Envios nos Faders.

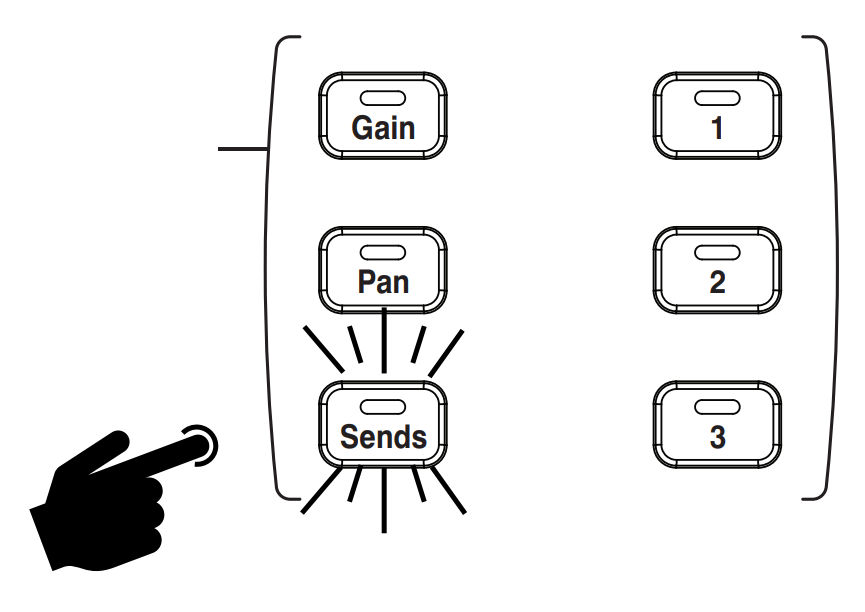

Para ativar Envios nos Rotativos, pressione o botão Sends na seção Modo Rotary da Tira.

No modo Envios nos Rotativos, os Rotativos da Tira controlam os níveis de envio para o mix ativo, enquanto os faders do canal permanecem como controles de nível para o Mix Principal.

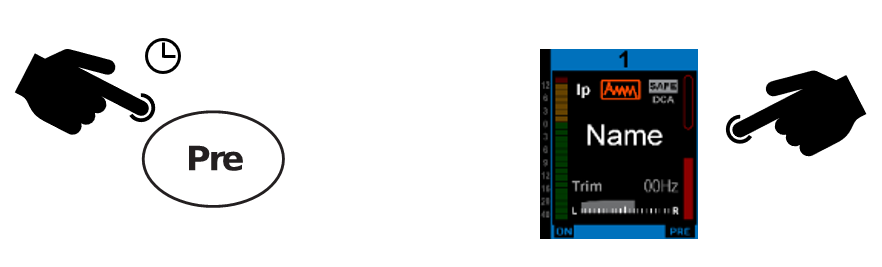

Configurando status de envio Pré/Pós fader

Segure a tecla Pre e toque nos Blocos de Nome dos canais para alternar cada fonte entre pré ou pós fader. O status atual Pré/Pós é exibido na parte inferior do Bloco de Nome.

Você pode rapidamente configurar todas as atribuições pré ou pós fader tocando no Bloco de Nome do canal de Mix enquanto segura a tecla Pre.

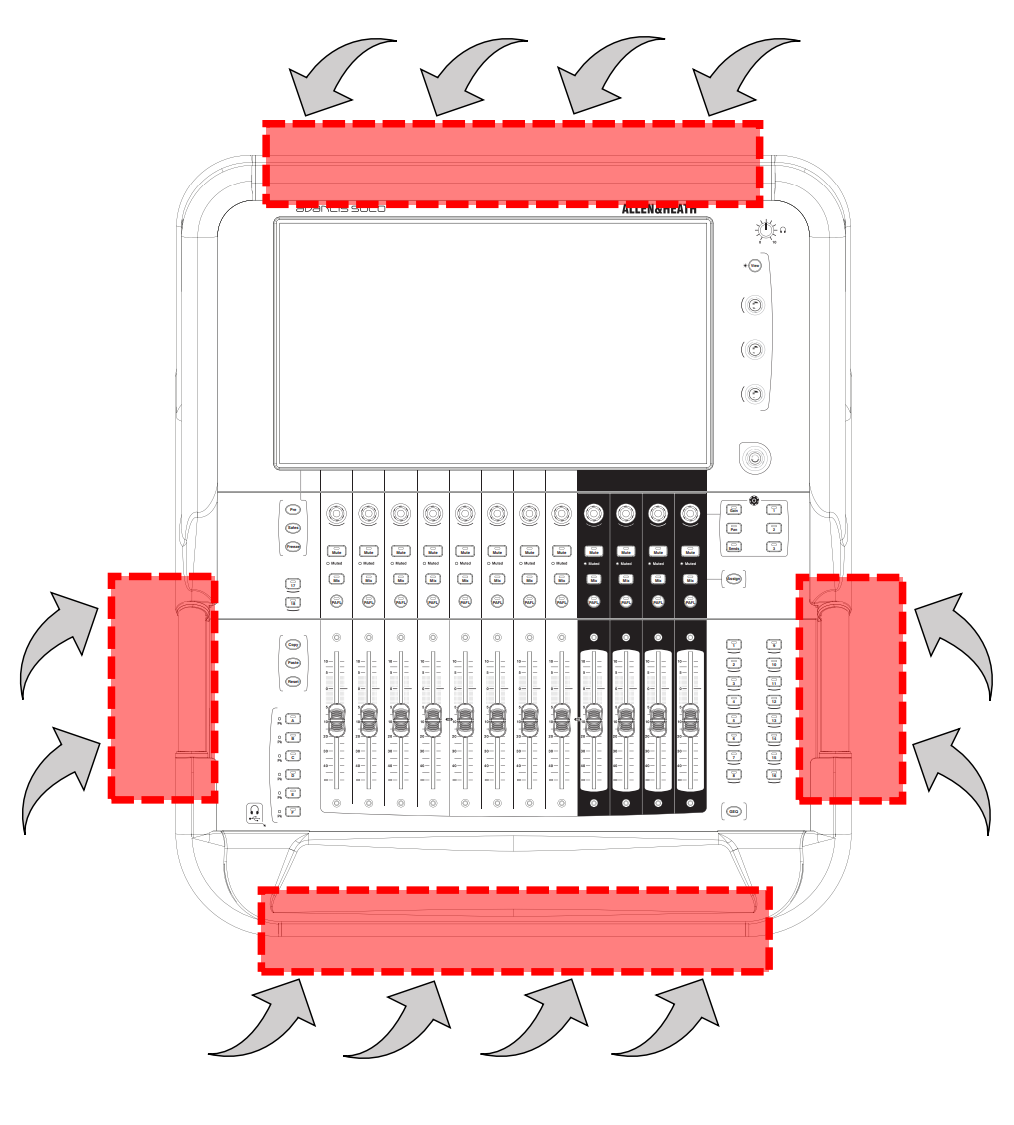

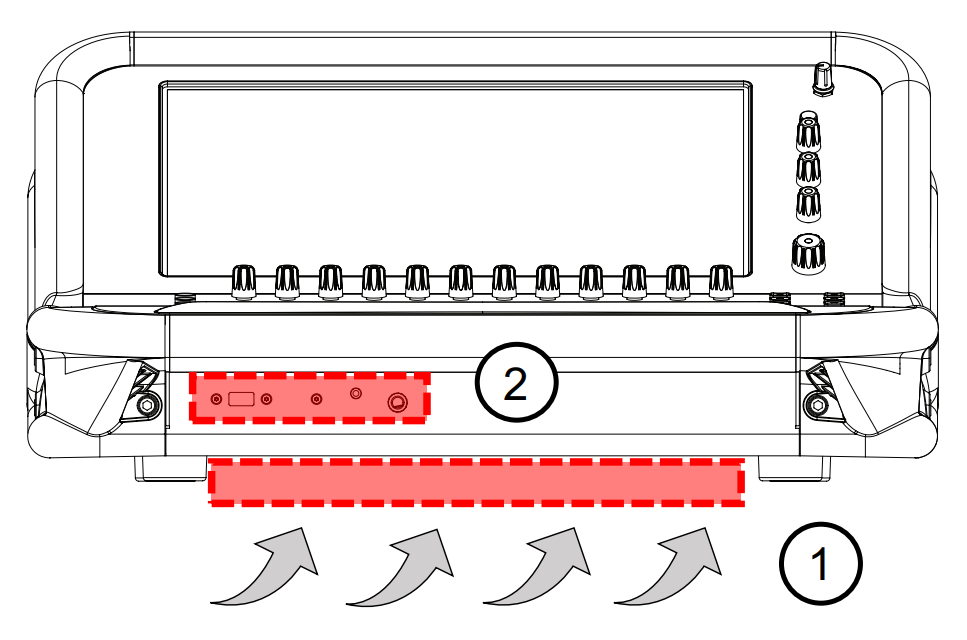

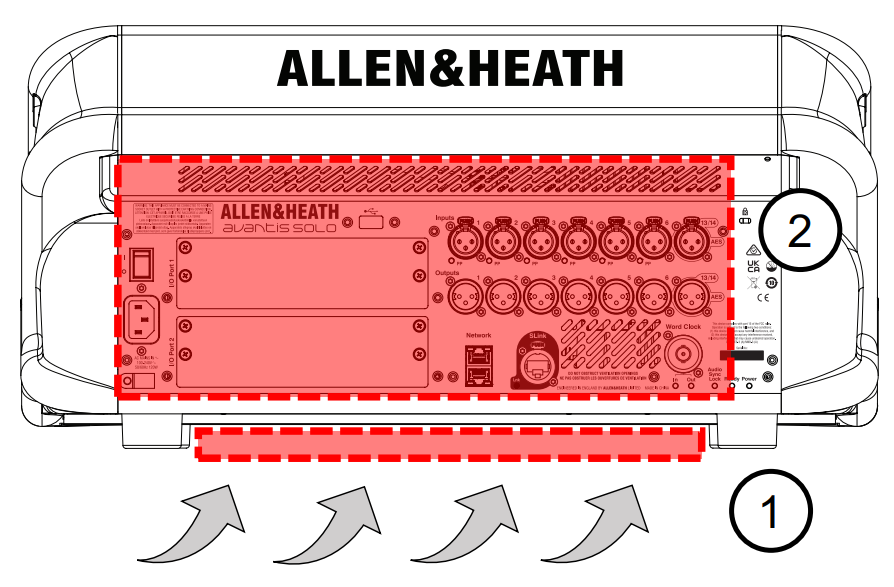

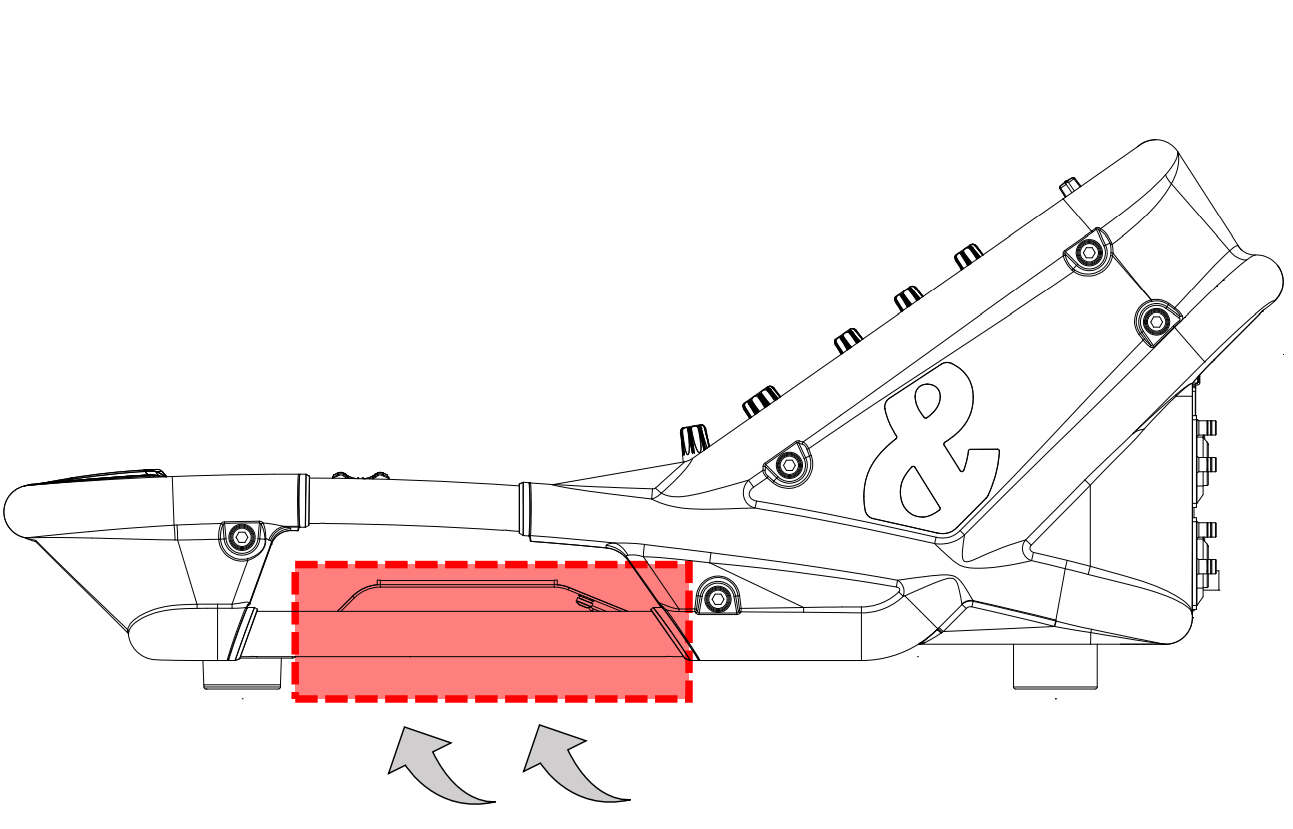

Informações sobre Flightcase
