IMPORTANTE - Leia antes de começar

Instruções de segurança

Antes de começar, leia as Instruções Importantes de Segurança impressas na folha fornecida com o equipamento. Para sua própria segurança e a do operador, equipe técnica e artistas, siga todas as instruções e atente para todos os avisos impressos na folha e nos painéis do equipamento.

Firmware operacional do sistema

A função do AHM-64 é determinada pelo firmware (software operacional) que o executa. O firmware é atualizado regularmente à medida que novos recursos são adicionados e melhorias são feitas.

ⓘ Verifique em www.allen-heath.com a versão mais recente do firmware.

Contrato de licença de software

Ao usar este produto Allen & Heath e o software nele contido, você concorda em estar vinculado aos termos do Contrato de Licença de Usuário Final (EULA) relevante, uma cópia do qual pode ser encontrada em www.allen-heath.com/legal. Você concorda em estar vinculado pelos termos do EULA ao instalar, copiar ou usar o software.

Mais informações

Consulte o site da Allen & Heath para mais informações, base de conhecimento e suporte técnico. Para mais informações sobre a configuração e funções do AHM-64, consulte a Ajuda do AHM-64 System Manager.

ⓘ Verifique a versão mais recente deste Guia de Introdução.

Precauções gerais

• Proteja o equipamento contra danos causados por líquidos ou contaminação por poeira.
• Se o equipamento foi armazenado em temperaturas abaixo de zero, permita tempo para que ele alcance a temperatura operacional normal antes do uso no local.
• Evite usar o equipamento em calor extremo e luz solar direta. Certifique-se de que as aberturas de ventilação não estejam obstruídas e que haja circulação adequada de ar ao redor do equipamento.
• Limpe o equipamento com uma escova macia e pano seco sem fiapos. Não use produtos químicos, abrasivos ou solventes.
• Recomenda-se que a manutenção seja realizada apenas por um agente autorizado da Allen & Heath. Os detalhes de contato do seu distribuidor local podem ser encontrados no site da Allen & Heath. A Allen & Heath não aceita responsabilidade por danos causados por manutenção, reparo ou modificação por pessoal não autorizado.

Registre seu produto

Registre seu produto online em www.allen-heath.com/register.

Itens embalados

Verifique se você recebeu o seguinte:

• AHM-64 processador matriz
• Este Guia de Introdução
• Folha de Segurança
• Cabo de alimentação IEC
• Conectores Phoenix com alívio de tensão (1x 10 pinos, 24x 3 pinos, 1x 2 pinos)

Introdução

AHM-64 é um processador matriz de áudio para gerenciamento e instalação de som. Foi projetado para distribuição de áudio, paginação, conferência, processamento de alto-falantes em múltiplos ambientes, incluindo corporativo, hospitalidade, educação, eventos e locais multiuso, varejo, teatros, navios de cruzeiro, locais esportivos.

O processador AHM-64 é complementado por um ecossistema expandido de expansores de áudio remotos, controladores remotos, interfaces, aplicativos e softwares. Uma família de expansores de áudio portáteis, para montagem em rack ou parede está disponível com escolha de protocolos proprietários ponto a ponto Layer-2 ou Dante.

A escalabilidade do AHM-64 suporta até 268 entradas e saídas de sistema, e até 96 controladores remotos IP para controle de volume, seleção de fonte musical, recall de presets e mais. Também pode integrar-se com dispositivos de terceiros via GPIO, TCP/IP ou sistemas de controle padrão da indústria. O editor e aplicativo Custom Control da Allen & Heath oferecem mais opções de controle com interfaces de usuário personalizadas para múltiplos usuários e tipos de dispositivos, com capacidade para quiosques e BYOD.

AHM-64 recursos

AHM-64 recursos em resumo:

• Matriz de processamento 64x64
• 12x12 I/O analógico local
• I/O Port para rede de áudio, até 128x128
• Dante 96kHz cartão opcional 64x64 (AES67 e DDM prontos)
• 128x128 porta SLink integrada para expansão de áudio
• 64 saídas de processamento configuráveis – até 64 zonas mono / estéreo
• Ferramentas de gerenciamento de som
  • 8x Misturadores Automáticos de Microfone
  • AEC (Cancelamento de Eco Acústico)*
  • FBS (Supressão de Feedback)*
  • ANC (Compensação de Ruído Ambiente)
  • Abaixamento de prioridade
  • PEQ de 8 bandas, dinâmica e atraso em todas as entradas e zonas
  • Processamento de alto-falante com filtro crossover, atraso, limitador e PEQ
• Núcleo FPGA de 96kHz com latência ultra baixa
• Compatível com controladores remotos Allen & Heath IP1, IP6, IP8
• 2x2 GPIO local mais interface GPIO em rede
• Fonte de alimentação DC de backup
• System Manager software
• Custom Control app e editor
• 32 perfis de usuário
• Reprodução integrada estéreo / dual mono
• Agendador de eventos

* com módulo opcional

Instalando AHM-64

Livre instalação

Para operação livre ou em prateleira, verifique se os pés de plástico estão instalados. Garanta fluxo de ar adequado ao redor da unidade. Ela não deve ser coberta de nenhuma forma. Sempre coloque a unidade sobre uma superfície firme e plana, longe de estofados ou carpetes.

Montagem em rack

AHM-64 é montável em rack de 19 polegadas e ocupa 2U de espaço no rack. Os pés de plástico podem precisar ser removidos antes da montagem; guarde-os para uso futuro.

ⓘ Garanta convecção natural do fluxo de ar ao redor da unidade permitindo boa ventilação à frente e atrás da unidade. Equipamentos de rack que produzem quantidade significativa de calor não devem ser montados diretamente acima ou abaixo da unidade. A convecção forçada por meio de uma bandeja com ventilador montada no rack pode ser desejável em situações onde o espaço é restrito e a temperatura ambiente é alta.

Kit traseiro para rack

Um kit está disponível para suporte extra de rack do AHM-64, fixando a unidade na parte traseira de um gabinete de rack em ambientes onde vibração ou estresse mecânico são preocupantes. O kit traseiro é extensível e pode se ajustar a racks entre 485mm e 600mm de profundidade.

Painel frontal

1. LEDs de status

• PSU Funcionamento correto da fonte de alimentação interna universal.
• DC In Fonte de 12V válida conectada na entrada DC.
• Ready Unidade está ligada corretamente e pronta para transmitir áudio.
• Sync Áudio está sincronizado com uma fonte de clock válida.

• Sig Medidor cromático atribuível com cor e brilho variáveis. O padrão de fábrica mede o nível mais alto em todos os canais de entrada e saída, com picos piscando em vermelho.



2. Ventiladores

Velocidade variável com detecção de temperatura. Certifique-se de que a abertura de ventilação não esteja obstruída.

Painel traseiro

1. Saídas de linha

12x saídas balanceadas de nível de linha atribuíveis em conectores Phoenix. Nível nominal +4dBu. As saídas são protegidas por relé para evitar estalos na energização ou desligamento.

Use os conectores Phoenix de 3 pinos fornecidos com alívio de tensão para melhor gerenciamento de cabos.

2. Entradas Mic/Linha

12x pré-amplificadores recalláveis em conectores Phoenix, para sinais de microfone e linha balanceados ou não balanceados. Ganho, Atenuação e 48V são controlados digitalmente dentro do pré-amplificador.

Qualquer soquete pode ser roteado para qualquer um dos 64 canais de entrada ou retornos de inserção.

Use os conectores Phoenix de 3 pinos fornecidos com alívio de tensão para melhor gerenciamento de cabos.

3. Entrada DC

Entrada de 12V para fonte de alimentação de backup. Os conectores IEC e DC podem ser conectados simultaneamente para redundância de alimentação em caso de falta de energia principal.

Use o conector Phoenix de 2 pinos fornecido com alívio de tensão para melhor gerenciamento de cabos.

4. Alimentação

Entrada IEC com fonte de alimentação universal (100-240V AC, 50-60Hz). A fonte interna é a alimentação primária e sobrepõe a entrada DC a menos que ocorra uma falha.

Um grampo plástico P-clip é fornecido para fixar o cabo de alimentação. Encaixe o cabo ou trave-o no lugar usando uma chave Torx© T20 para recolocar o grampo ao redor do cabo.

5. I/O Port

Porta de interface de áudio que fornece até 128x128 I/O. Instale um dos cartões opcionais disponíveis para expansão do sistema, rede de áudio distribuída ou integração do sistema. Consulte www.allen-heath.com para uma lista de cartões opcionais disponíveis.

ⓘ Para rede de áudio Dante, use o cartão M-SQ-DANT64 (SQ Dante V2), não o cartão original M-SQ-DANTE.

6.  Rede de Controle

Porta RJ45 Gigabit Ethernet. Conecte um laptop, roteador sem fio ou switch para usar com o AHM-64 System Manager, controladores remotos IP, aplicativo Custom Control ou controle TCP. Todos os dispositivos na rede devem ter endereços IP compatíveis.

ⓘ Um interruptor embutido permite redefinir as configurações de rede para o padrão de fábrica. Para redefinir, desligue a unidade, insira um objeto pontiagudo para pressionar e segure o interruptor enquanto liga a unidade novamente. Mantenha o interruptor pressionado por pelo menos 20 segundos.

7. SLink

Para conexão a expansores remotos de I/O com operação plug ‘n play. Suporta as linhas de expansores GX, DX, AB e AR, além do Hub DX. Também pode ser usado para conexão a uma mesa de som ao vivo Allen & Heath SQ, Avantis ou dLive, ou para ligação a outra unidade AHM-64.

O LED Lnk/Err pisca amarelo em ritmo constante quando o link está estabelecido, e acende vermelho se um erro de comunicação for detectado.

8. GPIO

Interface de uso geral para integração de controle com hardware de terceiros. Oferece 2x entradas com comutação para terra e 2x saídas de relé em conectores Phoenix, além de uma saída DC +10V.

ⓘ A corrente máxima retirada da fonte +10V para todas as saídas combinadas não deve exceder 200mA.

A saída 1 pode ser ligada como normalmente fechada ou normalmente aberta. A saída 2 é normalmente aberta.

Para aplicações de corrente ou tensão mais altas, uma fonte de alimentação DC externa pode ser usada. Isso também proporciona isolamento total entre o AHM-64 e o equipamento externo.

ⓘ A tensão máxima da fonte externa não deve exceder +24V DC. A corrente máxima de sink em qualquer saída de coletor aberto não deve exceder 400mA.

Use o conector Phoenix de 10 pinos fornecido com alívio de tensão para melhor gerenciamento de cabos.

9. Trava Kensington

Slot para fixar a unidade ou dispositivos periféricos usando travas e cabos Kensington padrão da indústria.

Painel superior

1. Módulo opcional

Slot para módulo de processamento opcional. Consulte www.allen-heath.com para uma lista de módulos disponíveis. Siga as instruções de instalação do módulo opcional para a instalação.

⚠ A instalação de qualquer módulo opcional deve ser realizada apenas por pessoal tecnicamente qualificado.

Conexões - Áudio

Para todas as conexões de áudio, use cabos CAT5e (ou especificação superior) STP com até 100m de comprimento.

ⓘ Consulte www.allen-heath.com para requisitos de cabos, recomendações e uma lista de cabos CAT disponíveis para encomenda.

Expansores de áudio via SLink

Quando um expansor de áudio é conectado, a porta SLink detecta o tipo de dispositivo e muda automaticamente para o protocolo Allen & Heath relevante, taxa de amostragem e velocidade Ethernet. A tabela abaixo lista expansores de áudio compatíveis. Visite allen-heath.com/everything-io/ para mais informações sobre nossa gama de opções de expansão.

Na conexão ou energização, o AHM-64 verificará a versão do firmware do dispositivo expansor e atualizará ou reverterá o dispositivo para corresponder ao firmware da unidade principal.

Até 2x expansores dSnake 48kHz podem ser encadeados em série via SLink, desde que o primeiro expansor seja um AR2412 ou AB168, e o segundo expansor seja um AB168 ou AR84. A conexão de 2x AR2412 não é suportada.

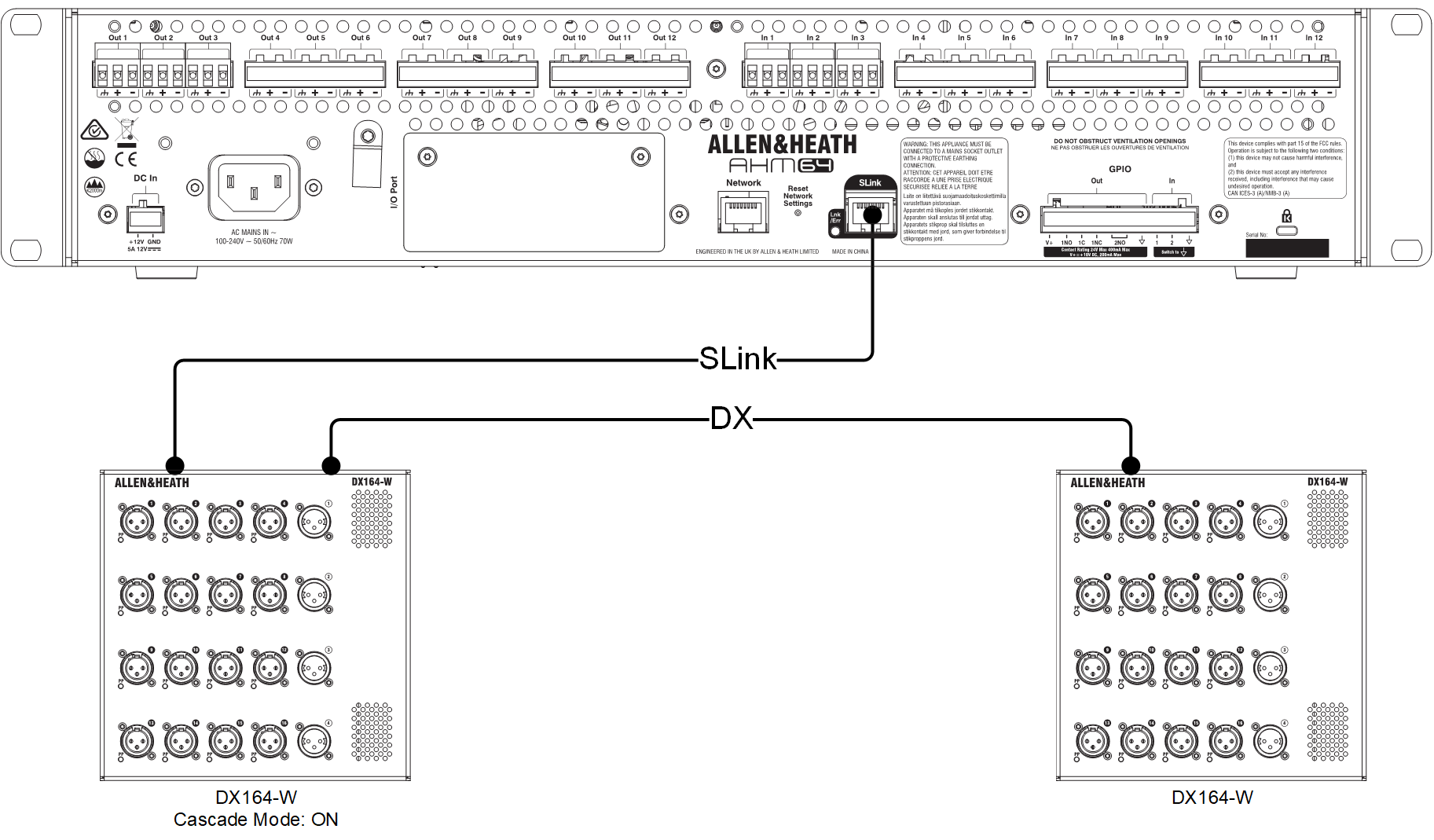

Até 2x expansores DX168, DX164-W, DX88 ou DX012 em qualquer combinação podem ser encadeados em série via SLink. O AHM-64 não suporta conexão redundante para expansores DX.

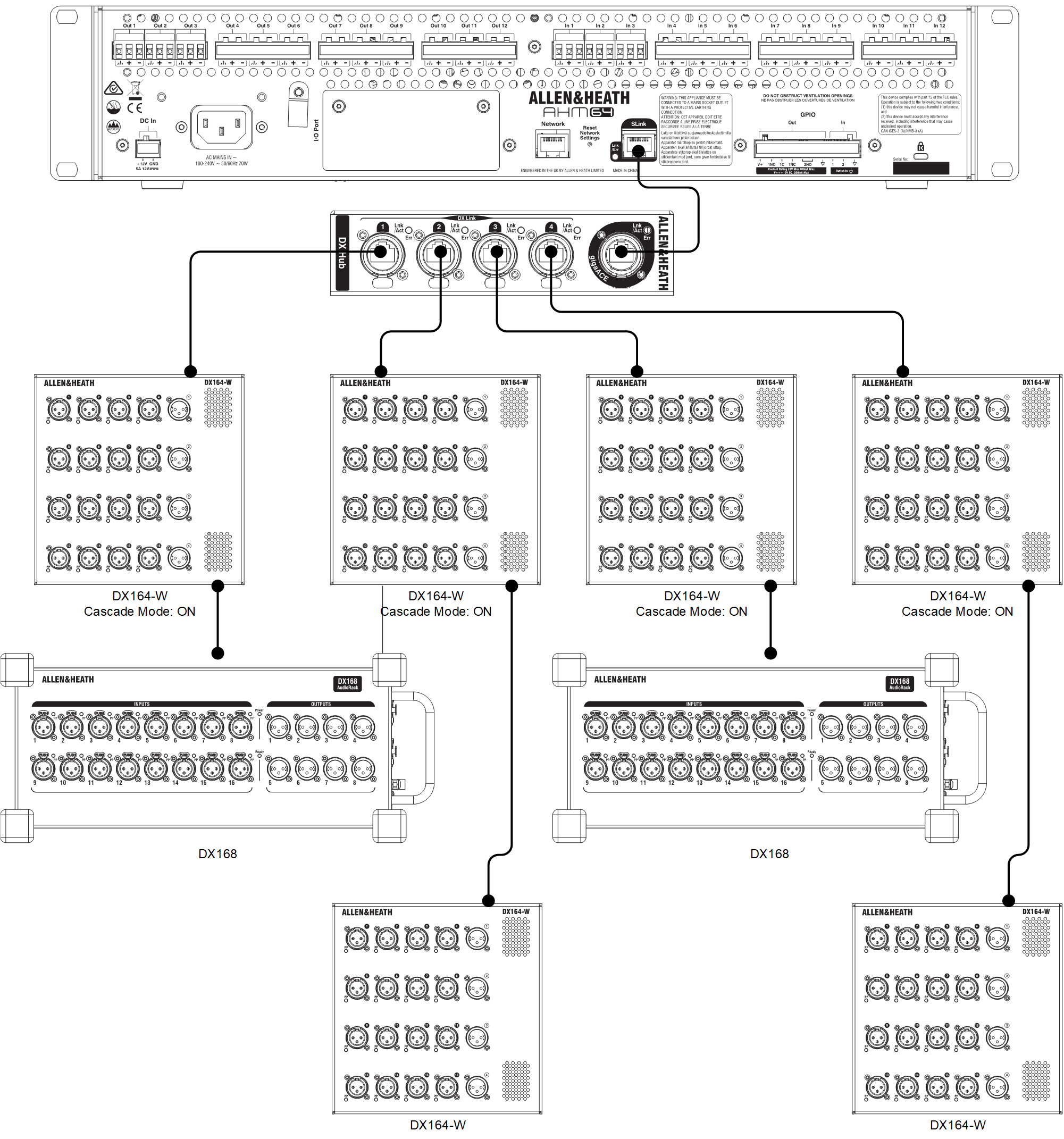

Um Hub DX pode ser conectado à porta SLink para expansão adicional com até 8 expansores DX. Também permite um link de cabo único para o processador AHM-64 em casos onde múltiplos expansores estão localizados em um andar, área ou edifício diferente.

Expansores de áudio e Ethernet

Todos os protocolos listados acima são conexões ponto a ponto, compatíveis com Ethernet Layer 2. gigaACE opera na velocidade Gigabit Ethernet (1000BASE-T, IEEE 802.3ab). DX e dSnake operam na velocidade Fast Ethernet (100BASE-TX, IEEE 802.3u).

Dispositivos de rede Layer 2 e conversores de mídia podem ser usados, desde que suportem a velocidade de link correta. Aplicações típicas incluem conversão para fibra óptica para cabos mais longos, ou integração dentro de uma infraestrutura Ethernet existente. Consulte as diretrizes seguintes e sempre teste a rede para funcionalidade e confiabilidade antes de colocar em serviço. Mais conselhos e notas sobre VLANs, portas TCP e largura de banda estão disponíveis na base de conhecimento online e site da Allen & Heath.

ⓘ Protocolos Layer 2.5 ou superiores, incluindo Spanning Tree, Pacotes Tagged Egress e Proteção contra Tempestade de Broadcast podem causar interrupção nos dados de áudio ou cliques audíveis. Switches inteligentes / gerenciados podem permitir desativar funções Layer 3 ou 4, mas como regra geral recomendamos usar apenas dispositivos Layer 2.

ⓘ Note que nenhum outro dispositivo deve ser conectado a um switch que transporte áudio gigaACE, dSnake ou DX. A conexão paralela de múltiplos expansores no mesmo switch não é possível.

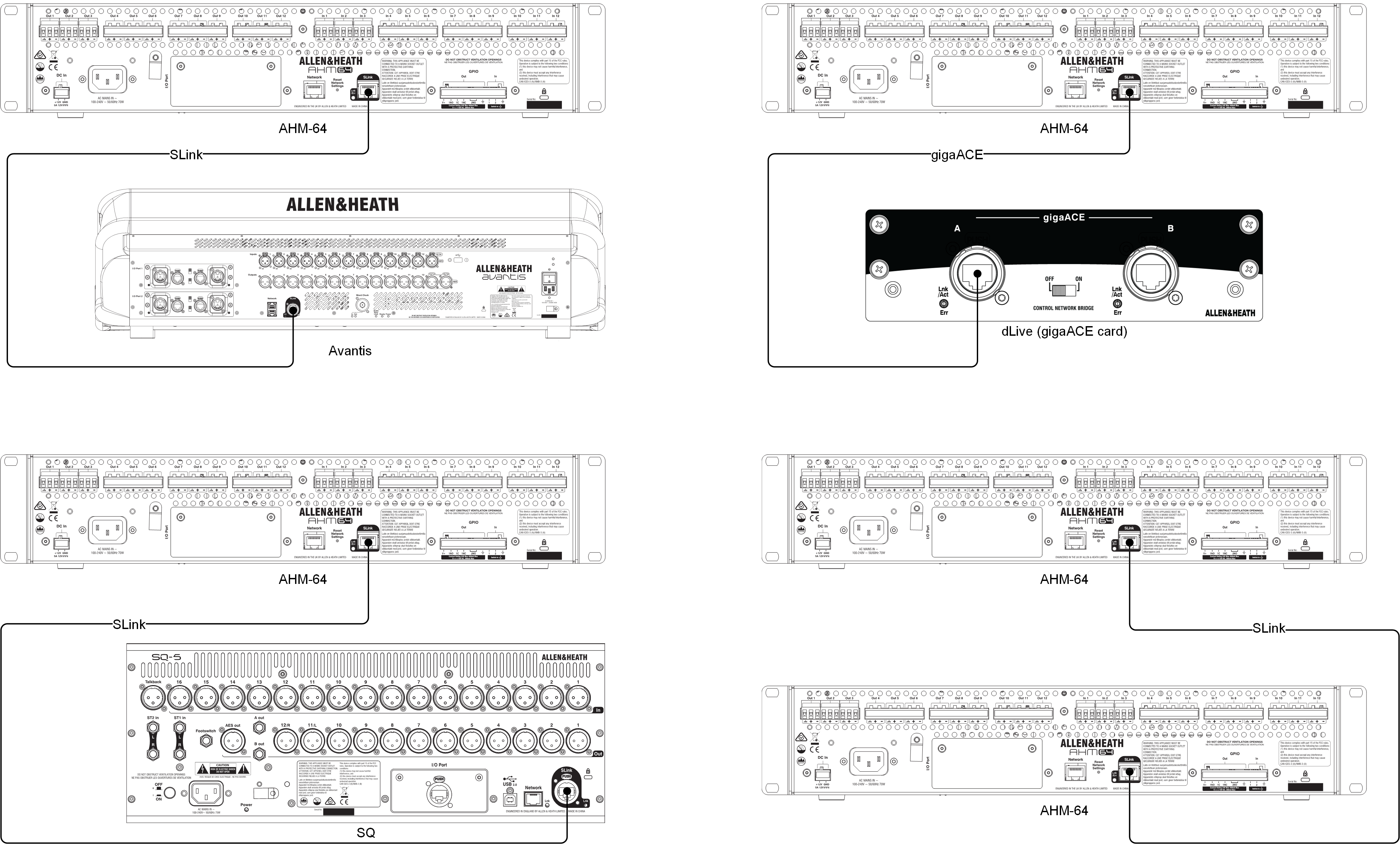

Outras conexões SLink

A porta SLink pode ser conectada diretamente a outra unidade AHM-64, a um mixer Allen & Heath habilitado para SLink como SQ ou Avantis, ou a um sistema dLive equipado com um cartão gigaACE. Essa conexão permite 128x128 canais de áudio.

ⓘ Defina as opções de Sincronização de Áudio para que um dispositivo seja o líder de clock (definido como ‘Interno’) e o outro dispositivo seja um seguidor de clock (definido para sincronizar via SLink ou I/O Port conforme apropriado).

ⓘ A porta SLink não encapsula dados da rede de controle. Use a porta de Rede para conectar múltiplas unidades AHM-64 ou outros mixers Allen & Heath para fins de controle, por exemplo para recalls de Scene embutidos ou operação do System Manager.

Dante expansores

O controle dos expansores DT168 ou DT164-W requer um cartão M-SQ-DANT64 (SQ Dante V2) instalado na porta I/O.

Use o Dante Controller para roteamento de sinais entre dispositivos Dante. Quando um soquete DT168 ou DT164-W válido está roteado para o AHM-64 e conectado a um canal de entrada, o System Manager apresentará controles de ganho do pré-amplificador, +48V e Atenuação para o soquete.

Os expansores DT devem sempre ser seguidores de clock na rede Dante, com o processador AHM-64 tipicamente configurado como ‘Preferred Leader’ e ‘Enable Sync to External’.

ⓘ Consulte o Guia de Introdução do expansor DT em www.allen-heath.com para mais informações.

Conexões - Controle

Um computador, roteador sem fio ou switch pode ser conectado à porta de Rede para uso com o AHM-64 System Manager, controladores remotos IP, aplicativo Custom Control ou controle TCP.

Para todas as conexões, use cabos CAT5e (ou especificação superior) com até 100m de comprimento.

ⓘ Consulte www.allen-heath.com para requisitos de cabos, recomendações e uma lista de cabos CAT disponíveis para encomenda.

AHM-64 comunica-se via TCP/IP. Todos os dispositivos na rede devem ter endereços IP compatíveis. As configurações padrão de fábrica para AHM-64 são:

Endereço IP 192.168.1.90

Máscara de Sub-rede 255.255.255.0

Gateway 192.168.1.254

ⓘ AHM-64 suporta até 100 conexões TCP. Isso inclui qualquer controlador IP, interface GPIO, instância do System Manager ou Custom Control. Mais informações estão disponíveis na base de conhecimento online da Allen & Heath.

Software e aplicativos

Para conexão direta e cabeada de laptop usando o System Manager ou o editor Custom Control, configure o laptop para um endereço IP estático e compatível, por exemplo 192.168.1.10.

Para conexões LAN ou sem fio, incluindo aplicativos Custom Control, configure o roteador / ponto de acesso para um endereço IP compatível, por exemplo 192.168.1.254, e seu intervalo DHCP para uma faixa compatível de endereços, por exemplo 192.168.1.100 a 192.168.1.200. Configure qualquer laptop, tablet ou dispositivo móvel para DHCP / ‘obter um endereço IP automaticamente’.

Controladores IP

AHM-64 é compatível com os controladores remotos e interfaces GPIO listados abaixo. Todos os dispositivos listados aqui podem ser configurados para DHCP, se necessário.

A função dos controladores IP e GPIO é configurada via AHM System Manager.

Na conexão ou energização, o AHM-64 verificará a versão do firmware dos controladores IP e GPIO e atualizará ou reverterá o dispositivo para corresponder ao firmware da unidade principal.

Visite www.allen-heath.com para mais informações sobre nossa gama de controladores remotos.

Conexão via WAN

Para conexão do System Manager ou Custom Control via WAN, a porta TCP 51321 e a porta UDP 51324 devem ser encaminhadas pelo NAT para o endereço IP do processador AHM-64.

ⓘ Recomendamos fortemente o uso de VPN segura para acessar a rede local. Ao conectar diretamente pela Internet, use um firewall de boa qualidade e NAT para bloquear portas quando não estiverem em uso.

Protocolo TCP

Um protocolo TCP para controle e interrogatório dos parâmetros do AHM-64 está disponível e documentado em www.allen-heath.com. Clientes devem ser configurados para usar a porta TCP 51325 (não segura) ou a porta TLS/TCP 51327.

ⓘ Verifique em www.allen-heath.com por drivers ou modelos de projeto para sistemas de controle líderes como Crestron ou AMX.
