IMPORTANTE - Leggere prima di iniziare

Istruzioni di sicurezza

Prima di iniziare, leggere le Importanti istruzioni di sicurezza stampate sul foglio fornito con l'apparecchiatura. Per la vostra sicurezza e quella dell'operatore, del personale tecnico e degli artisti, seguite tutte le istruzioni e prestate attenzione a tutti gli avvertimenti stampati sul foglio e sui pannelli dell'apparecchiatura.

Firmware operativo del sistema

La funzione di questo prodotto è determinata dal firmware (software operativo) che lo gestisce. Il firmware viene aggiornato regolarmente con l'aggiunta di nuove funzionalità e miglioramenti.

ⓘ Controllare su www.allen-heath.com per la versione più recente del firmware.

Accordo di licenza software

Utilizzando questo prodotto Allen & Heath e il software in esso contenuto, accettate di essere vincolati dai termini del relativo Contratto di Licenza con l'Utente Finale (EULA), di cui una copia è disponibile su www.allen-heath.com/legal. Accettate di essere vincolati dai termini dell'EULA installando, copiando o utilizzando il software.

Ulteriori informazioni

Si prega di fare riferimento al sito web Allen & Heath per ulteriori informazioni, knowledgebase e supporto tecnico. Per maggiori informazioni sulla configurazione e sulle funzioni di mixaggio, consultare la Guida di riferimento del firmware disponibile per il download su www.allen-heath.com.

È inoltre possibile unirsi alla nostra Allen & Heath Digital Community per condividere conoscenze e informazioni con altri utenti.

Precauzioni generali

• Proteggere l'apparecchiatura da danni causati da liquidi o contaminazione da polvere. Coprire il mixer quando non viene utilizzato per un lungo periodo.
• Se l'apparecchiatura è stata conservata a temperature sotto lo zero, attendere che raggiunga la temperatura operativa normale prima dell'uso in sede. La temperatura operativa raccomandata è da 0 a 40 gradi Celsius.
• Evitare di utilizzare l'apparecchiatura in condizioni di calore estremo e luce solare diretta. Assicurarsi che le fessure di ventilazione e le ventole sotto l'unità non siano ostruite e che ci sia un adeguato movimento d'aria attorno all'apparecchiatura.
• Pulire l'apparecchiatura con un pennello morbido e un panno asciutto privo di lanugine. Non utilizzare sostanze chimiche, abrasivi o solventi. Non utilizzare lubrificanti o detergenti per contatti sui fader.
• Si raccomanda che la manutenzione sia eseguita solo da un agente autorizzato Allen & Heath. I dettagli di contatto del distributore locale sono disponibili sul sito Allen & Heath. Allen & Heath non si assume alcuna responsabilità per danni causati da manutenzione, riparazione o modifiche effettuate da personale non autorizzato.
• Per evitare danni ai controlli e all'estetica, evitare di posizionare oggetti pesanti sul mixer, graffiare il mixer o il touchscreen con oggetti appuntiti, o manipolazioni rude e vibrazioni.

Registrare il prodotto

Registrare il prodotto online su www.allen-heath.com/register.

Articoli inclusi nella confezione

Verificare di aver ricevuto quanto segue:

• Avantis Solo Console di mixaggio digitale
• Foglio di sicurezza
• Cavo di alimentazione IEC

Introduzione

Avantis Solo è una console di mixaggio digitale a 64 canali a 96kHz che offre una soluzione potente per qualsiasi applicazione audio dal vivo. Una qualità audio impeccabile viene fornita con una latenza ultra-bassa e opzioni complete di instradamento e elaborazione del segnale sono facilmente accessibili tramite il touchscreen Full HD da 15,6”.

Avantis è pronta per la DEEP Processing, consentendo l'uso delle nostre emulazioni hardware di classe mondiale senza latenza aggiunta o necessità di hardware aggiuntivo. Visitare allen-heath.com/avantis per maggiori informazioni.

La porta integrata SLink offre un'operazione Plug’n’Play con le gamme di espansori remoti GX, DX, AB e AR di I/O, oltre al DX Hub come hub remoto. Inoltre, SLink può essere utilizzato per applicazioni di split digitale con un secondo mixer Avantis o un sistema dLive/SQ.

La compatibilità con il sistema di monitoraggio personale ME consente agli artisti di controllare i propri mix di monitor tramite i mixer personali ME-1 e ME-500.

Sono disponibili schede di rete audio digitale per consentire l'integrazione con altri sistemi audio digitali tramite protocolli come gigaACE, Dante, MADI e Waves SoundGrid.

Avantis caratteristiche principali:

• XCVI core FPGA
• Frequenza di campionamento 96kHz, accumulatore a 96 bit
• Latenza ultra-bassa (0,7 ms)
• 64 canali di ingresso con elaborazione completa (filtro, gate, PEQ, compressore, inserti)
• 42 uscite Mix configurabili
• DEEP Processing - plugin di canale integrati
• 12 RackFX con ritorni dedicati
• 16 DCA
• Touchscreen capacitivo Full HD da 15,6”
• Layout completamente assegnabile
• 72 strip fader (12 fader, 6 layer) con sezione master dedicata opzionale
• SLink porta per la connessione a espansori remoti I/O e al sistema di monitoraggio personale ME
• 6 ingressi XLR analogici / 6 uscite XLR analogiche
• 1 ingresso stereo AES / 1 uscita stereo AES
• 2 porte I/O, entrambe capaci di operare a 128x128 canali a 96kHz
• Controllo gestuale – pizzicare, scorrere, trascinare e rilasciare
• Controlli rotativi configurabili dall'utente
• 18 SoftKeys assegnabili
• Misurazione multipunto completa con rilevamento di picco
• Registrazione e riproduzione stereo USB
• Word Clock BNC

Consultare il sito Allen & Heath per ulteriori informazioni su Avantis.

Collegare e accendere

Accensione

Assicurarsi che l'interruttore a bilanciere sia in posizione off. Collegare il cavo di alimentazione IEC fornito con il mixer. Se necessario, fissare il cavo agganciandolo alla clip di plastica utilizzando un Torx T20 per rimuovere la vite di fissaggio. Accendere il mixer usando l'interruttore a bilanciere.

Calibrare i fader touch

Al primo utilizzo, calibrare la sensibilità del tocco dei fader andando su Utility / Utility / Calibration e selezionare Calibrate Fader Touch, seguire le istruzioni a schermo assicurandosi di toccare solo il primo fader della banca quando richiesto.

Richiamare uno Show Template

Avantis ha un'architettura audio completamente configurabile, layout di controllo e patching delle prese. Abbiamo fornito una serie di Show Template per offrire una scelta di formati classici di console da caricare come punto di partenza rapido con un'architettura familiare e un layout logico.

Per caricare uno Show Template andare alla schermata Utility / Memory / Show Manager, selezionare uno degli Show Template disponibili, toccare Recall e confermare.

ⓘ Richiamare uno Show sovrascrive tutte le impostazioni di sistema, inclusa la configurazione dei bus, il layout di controllo, i parametri correnti, tutte le Scene e i preset della Libreria. Se si desidera salvare le impostazioni correnti, prima salvarle come User Show.

ⓘ Per ulteriori informazioni consultare la Guida di riferimento del firmware Avantis disponibile per il download su www.allen-heath.com.

Connessione Expander (SLink)

Collegare un cavo CAT5e di qualità da tournée (o superiore) lungo fino a 100 m tra l'espansore remoto e la porta SLink.

ⓘ Consultare www.allen-heath.com per i requisiti del cavo, raccomandazioni e un elenco di cavi CAT5 disponibili per l'ordine.

Accendere l'espansore remoto. Gli indicatori Lnk/Err della porta SLink lampeggiano a ritmo regolare quando il collegamento è stabilito. L'indicatore rosso di errore si accende se viene rilevato un errore di comunicazione. Controllare che i cavi siano del tipo corretto, collegati correttamente e non difettosi.

I seguenti espansori remoti sono compatibili con la porta SLink di Avantis:

ⓘ Per ulteriori informazioni sulla nostra gamma di espansori I/O visitare
www.allen-heath.com/everything-io/

Spegnimento

Il sistema deve essere spento correttamente. Navigare su Utility / Status e toccare il pulsante Spegnimento. Confermare l'azione e quindi spegnere il mixer e gli espansori utilizzando i loro interruttori di alimentazione.

ⓘ Se il sistema non viene spento correttamente, è possibile che le modifiche recenti vadano perse.

ⓘ Se il sistema non è stato spento come descritto sopra, la prossima volta che viene acceso appare una schermata “Non spento correttamente”.

dPack Attivazione

Aggiorna la tua console con Avantis dPack per accedere a ulteriori processamenti dLive inclusi Dyn8 (fino a 16 istanze), compressori DEEP e il Dual Stage Valve Preamp, oltre ad altri modelli che verranno aggiunti.

Se hai acquistato il tuo Avantis con l'aggiornamento dPack, dovresti aver ricevuto un codice voucher di 12 caratteri. Per riscattare il codice voucher dPack e attivare l'aggiornamento:

1. Visita allen-heath.com/avantis e assicurati di aver scaricato e installato l'ultimo firmware sul tuo Avantis
2. Vai su shop.allen-heath.com, seleziona il prodotto Avantis dPack e aggiungilo al carrello.
3. Clicca su ‘Carrello’ nel menu in alto a destra
4. Clicca su ‘Usa codice coupon’ e inserisci il codice fornito – quindi clicca su ‘Applica coupon’
5. Clicca su ‘Checkout’ e completa il processo di acquisto.
6. Una volta completato il checkout, vai alla pagina Download del tuo account – Il mio account > Download
7. Segui le istruzioni a schermo per generare la chiave di aggiornamento dPack e inserirla nella console.

Se non hai acquistato il tuo Avantis con l'aggiornamento dPack, ma desideri acquistarlo per il tuo mixer, visita shop.allen-heath.com

Se riscontri difficoltà, contatta il supporto Allen & Heath Shop inviando un'email a shopsupport@allen-heath.com

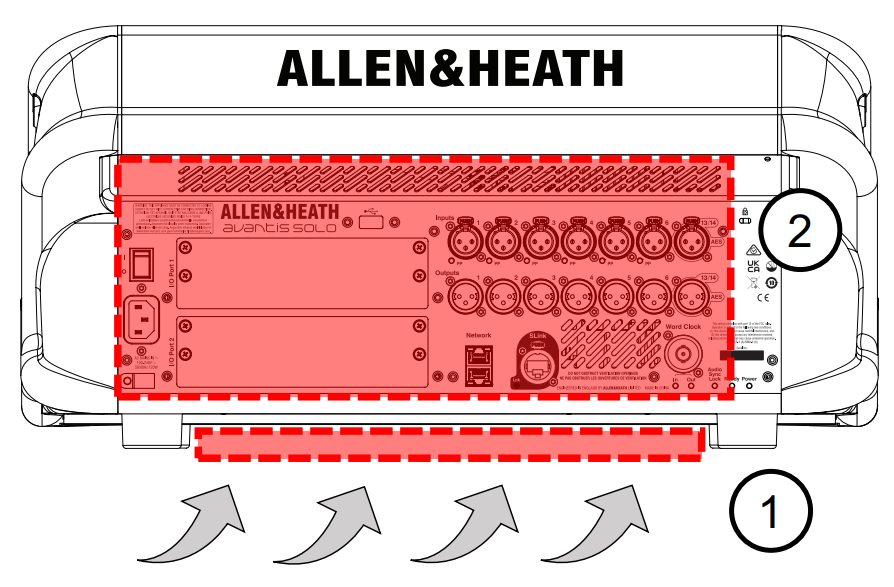

Pannello posteriore

1. Ingressi Mic/Line

6 preamplificatori richiamabili per segnali microfonici e di linea bilanciati o sbilanciati. Guadagno, attenuatore e 48V sono controllati digitalmente all'interno del preamplificatore. L'indicatore PP si accende quando viene rilevata la tensione di alimentazione phantom alla presa, sia essa interna o esterna.

Qualsiasi presa può essere assegnata a qualsiasi canale di ingresso tramite la schermata I/O o Processing / Preamp.

2. Ingressi digitali

Ingresso stereo AES3 (frequenza di campionamento da 32kHz a 192kHz). La conversione della frequenza di campionamento può essere bypassata.

Qualsiasi presa può essere assegnata a qualsiasi canale di ingresso tramite la schermata I/O o Processing / Preamp.

3. Blocco Kensington

Una fessura per l'installazione di dispositivi di sicurezza antitaccheggio standard Kensington.

4. Uscite digitali

Uscite stereo AES3 (44,1kHz, 48kHz o 96kHz selezionabili).

I segnali possono essere assegnati a qualsiasi presa di uscita tramite la schermata I/O.

5. Indicatori di stato

Indicatore di accensione ON. L'indicatore Ready si illumina quando le prese di uscita sono pronte a trasmettere audio dopo l'accensione. L'indicatore Audio Sync Locked si illumina quando è presente una sorgente di clock valida.

6. Word Clock I/O

Connettore BNC per la sincronizzazione da un clock audio esterno o per fornire un clock ad altri dispositivi. I LED In e Out indicano la modalità corrente.

7. Uscite Linea

6 uscite linea bilanciate XLR. Livello nominale +4dBu. Le uscite sono protette da relè per prevenire rumori di accensione o spegnimento. I segnali possono essere assegnati a qualsiasi presa di uscita tramite la schermata I/O.

8. SLink

Per la connessione a espansori remoti I/O e/o al sistema di monitoraggio personale ME. Consultare la sezione Connessione Expander di questo documento per ulteriori informazioni sui dispositivi supportati.

9. Rete

2 porte RJ45 Gigabit Ethernet. Collegare un laptop o un router wireless per l'uso con le app Avantis Director o iOS. Tutti i dispositivi sulla rete devono avere indirizzi IP compatibili.

Le impostazioni predefinite sono:

10. I/O Ports

2 porte interfaccia audio, entrambe capaci di 128x128 canali. Installare una delle schede opzionali disponibili per l'espansione del sistema, split digitale microfonico, registrazione o rete audio distribuita. Consultare www.allen-heath.com per un elenco delle schede opzionali disponibili. Usare la schermata I/O per assegnare segnali dalle o alle porte I/O.

11. Alimentatore

Presa IEC di alimentazione, fusibile e interruttore a bilanciere On/Off. È fornito un morsetto a P in plastica per fissare il cavo di alimentazione. Inserire il cavo o bloccarlo in posizione usando un cacciavite Torx^© T20 per rimontare il morsetto attorno al cavo.

ⓘ Prestare attenzione agli avvertimenti di sicurezza stampati sul pannello.

12. Presa USB 2.0

Inserire un dispositivo USB compatibile per memorizzare e richiamare file show, aggiornare il firmware o eseguire la riproduzione e la registrazione USB.

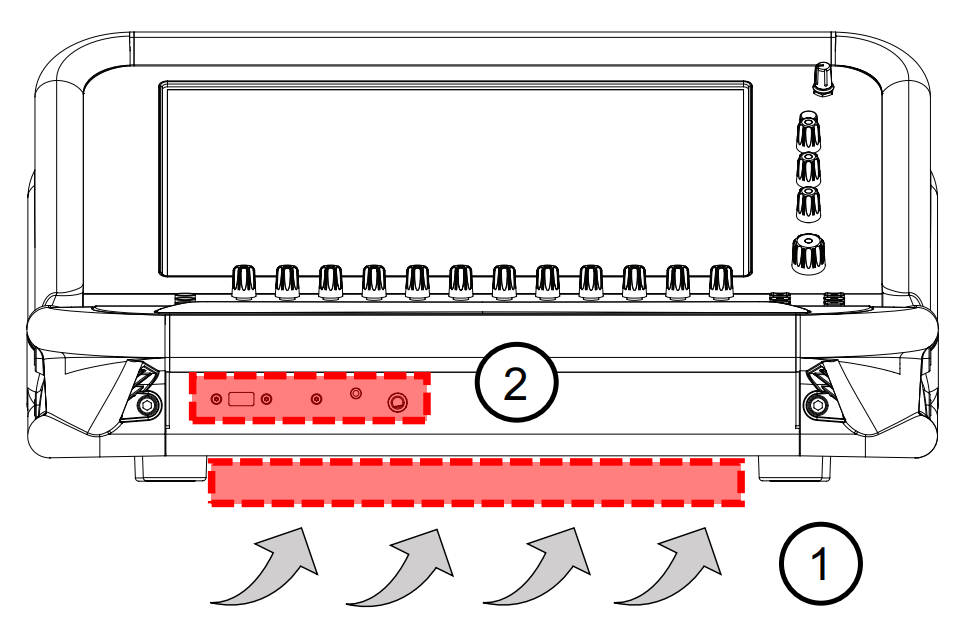

Pannello frontale

1. Presa USB 3.0

Inserire un dispositivo USB compatibile per memorizzare e richiamare file show, aggiornare il firmware o eseguire la riproduzione e la registrazione USB.

2. Prese cuffie

Prese standard jack per cuffie da 6,35 mm (1/4“) e 3,5 mm (1/8”) situate sotto il poggiabraccio.

Pannello superiore

1. Touchscreen

Touchscreen capacitivo da 15,6”. Consultare la sezione Schermo per maggiori informazioni.

2. Controlli dello schermo

Controllo dei parametri assegnabili dall'utente. Consultare la sezione Schermo per maggiori informazioni.

3. Pre / Safes / Freeze

Alterna lo stato del canale:

• Pre/Post - Tenere premuto Pre, e toccare un Blocco Nome di un canale per alternare gli invii al Mix attivo tra pre o post fader. Alternare tutti i canali pre/post toccando un Blocco Nome di un canale mix. Le assegnazioni e le impostazioni pre/post del canale o Mix selezionato sono disponibili anche nella schermata Routing.
• Safes - Tenere premuto Safes e premere un Blocco Nome per rendere il canale sicuro dal richiamo della Scene. Per rendere sicuri solo alcuni parametri, utilizzare la schermata Scenes / Global Safes.
• Freeze in Layers - Tenere premuto Freeze in Layers e premere un Blocco Nome per bloccare un canale in tutte le layer.

4. SoftKeys

18 tasti assegnabili dall'utente. Assegnare le funzioni usando la schermata Setup / Control / SoftKeys.

5. Copia / Incolla / Reset

• Copia – Tenere premuto Copia e premere:
  • Un Blocco Nome di un canale per copiare l'intera elaborazione del canale.
  • Qualsiasi area evidenziata del touchscreen per copiare le impostazioni di un singolo Blocco di elaborazione.
  • Un tasto Mix di una strip per copiare le assegnazioni di mix e i livelli di invio.
• Incolla - Tenere premuto Incolla e premere un Blocco Nome, un tasto Mix o un'area evidenziata del touchscreen per incollare le impostazioni copiate.
• Reset - Tenere premuto Reset e premere un Blocco Nome, un tasto Mix o un'area evidenziata del touchscreen per ripristinare i parametri correlati ai valori di fabbrica. Tenere premuto Reset e spostare un fader su o giù per impostarlo rapidamente a 0dB o spento.

6. Layer

Navigare tra 6 layer di strip fader per banca. Gli indicatori rossi Pk (picco) si accendono quando un canale nel layer associato è entro 3dB dal clipping, così da monitorare l'attività del segnale nei layer.

7. Banca fader

La banca fader da 12 canali fornisce il controllo dei canali di ingresso, ritorni FX, canali Mix, DCA, monitor wedge / IEM dell'ingegnere o MIDI. Leggere la sezione Strip Fader per ulteriori informazioni. Una sezione master dedicata (7a) può essere abilitata per la visibilità persistente di 4 strip canale. Il layout delle strip è assegnabile dall'utente e memorizzato nelle Scene. Usare la schermata Setup / Control / Strip Assign per modificare il layout delle strip e abilitare la sezione master.

8. Modalità rotary strip

Selezionare la funzione degli encoder rotativi delle strip fader. I rotativi possono controllare il guadagno preamplificatore, Pan, invii al Mix attivo e 3 funzioni assegnabili. Assegnare queste usando la schermata Setup / Control / Preferences. Il colore del LED rotativo corrisponde alla funzione attiva, es. rosso per il guadagno, giallo per il Pan; segue il colore del Mix attivo quando in modalità Invii. La funzione Sends mette il controllo dei livelli di invio al Mix attivo sui rotativi delle strip, mentre i fader controllano i livelli canale al mix principale (disabilitando temporaneamente 'sends on faders').

9. Assegna

Tenere premuto Assegna e premere un tasto Mix di una strip per attivare o disattivare l'assegnazione di routing. Maggiori informazioni più avanti nella guida.

10. GEQ sui fader

Toccare e tenere premuto GEQ, e toccare un Blocco Nome di un canale mix per visualizzare il GEQ sui fader. I valori di frequenza sono mostrati sui Blocchi Nome e i meter mostrano l'attività RTA di ogni banda di frequenza e l'indicazione di picco della banda. Mentre è attivo, toccare di nuovo GEQ per alternare tra frequenze alte e basse. Il fader del canale mix è presentato sulla strip destra in questa modalità.

11. Illuminazione poggiabraccio

Modificare le impostazioni di illuminazione in Setup / Control / Dimmer.

Strip fader

Schermo

Avantis Solo ha un unico schermo che mostra l'elaborazione del canale, panoramica della banca, configurazione e stato del sistema, menu di gestione della memoria e altro.

Il touchscreen si integra con un trio di rotativi soft configurabili dall'utente oltre a un controllo rotativo Touch & Turn per modifiche rapide e facili dei parametri.

1. Modalità schermo

Selezionare la modalità schermo:

• Bank – Panoramica di tutti i canali assegnati al Layer corrente. La vista Bank può essere usata con i tasti Copia, Incolla, Reset, Freeze e Listen. In vista Bank, toccare un blocco di elaborazione – ad esempio, una curva PEQ, Gate o Comp – apre la pagina Processing corrispondente.
• Processing – Accesso all'elaborazione del canale per il canale selezionato
• Routing – Accesso all'instradamento e alle assegnazioni per il canale selezionato
• I/O – Patch degli ingressi e uscite di sistema toccando i punti di incrocio
• Ganging – Creare fino a 16 gruppi gang per collegare parametri selezionati su più canali
• Meter – Accesso ai meter di ingresso, FX e Mix, spettrogramma RTA e 4 viste meter personalizzabili dall'utente.
• FX – Configurare le 12 unità RackFX.
• Scenes – Accesso al Scene Manager, Global Safes e altri strumenti per le scene
• Setup – Accesso al layout delle strip mixer, configurazione dei bus mixer, configurazione softkey, configurazione ingressi stereo, impostazioni di rete, impostazioni audio, profili utente, preferenze mixer, illuminazione e altro.
• Utility – Accesso a Show Manager, Library Manager, aggiornamento firmware, diagnostica sistema, calibrazione fader e schermo, e opzioni MIDI.

2. Schede menu

Opzioni di menu per la modalità schermo selezionata.

3. Barra di stato

Icone visibili quando sono attive determinate modalità di funzionamento (Virtual Soundcheck, Solo In Place, Scene Update Auto Tracking, ecc.) o se è registrato un errore di sistema.

4. Volume cuffie

Controllo rotativo del volume per l'uscita cuffie.

5. Vista

Premere per alternare tra le viste configurate per i Soft Rotaries.

6. Soft Rotaries

Tre rotativi soft per il controllo di parametri assegnabili dall'utente.

7. Controllo Touch & Turn

Toccare un parametro o impostazione nell'area principale dello schermo e regolarne il valore con il controllo rotativo. Il parametro selezionato è evidenziato in arancione.

8. Blocco Nome

Mostra nome, colore, tipo di canale, numero, informazioni di misurazione e altri parametri del canale.

Toccare un Blocco Nome di un canale per selezionarlo per l'uso con le schermate Processing e Routing. Quando selezionato, la strip del canale sarà evidenziata in verde.

Ogni banca può avere un solo canale selezionato. Il canale selezionato è mostrato nell'angolo in alto a sinistra dello schermo.

9. Menu Swipe / Meter

Menu multipagina che mostra meter PAFL o opzioni contestuali aggiuntive. Scorrere il menu o toccare gli indicatori circolari di pagina per scorrere tra le pagine.

• Listen – Tenere premuto Listen e toccare qualsiasi area evidenziata dello schermo per ascoltare quel punto nel percorso del segnale del canale selezionato
• Options – Tenere premuto Options e toccare qualsiasi area evidenziata dello schermo per configurarla.
• Name / dB / IO – Toccare per alternare tra le modalità Blocco Nome per mostrare il Nome definito dall'utente del canale, la posizione del fader in dB, o l'identificatore della presa I/O della sorgente/destinazione assegnata.
• Help – Toccare per mostrare l'aiuto contestuale per la schermata attiva
• PAFL Meter

Nozioni di base sul mix

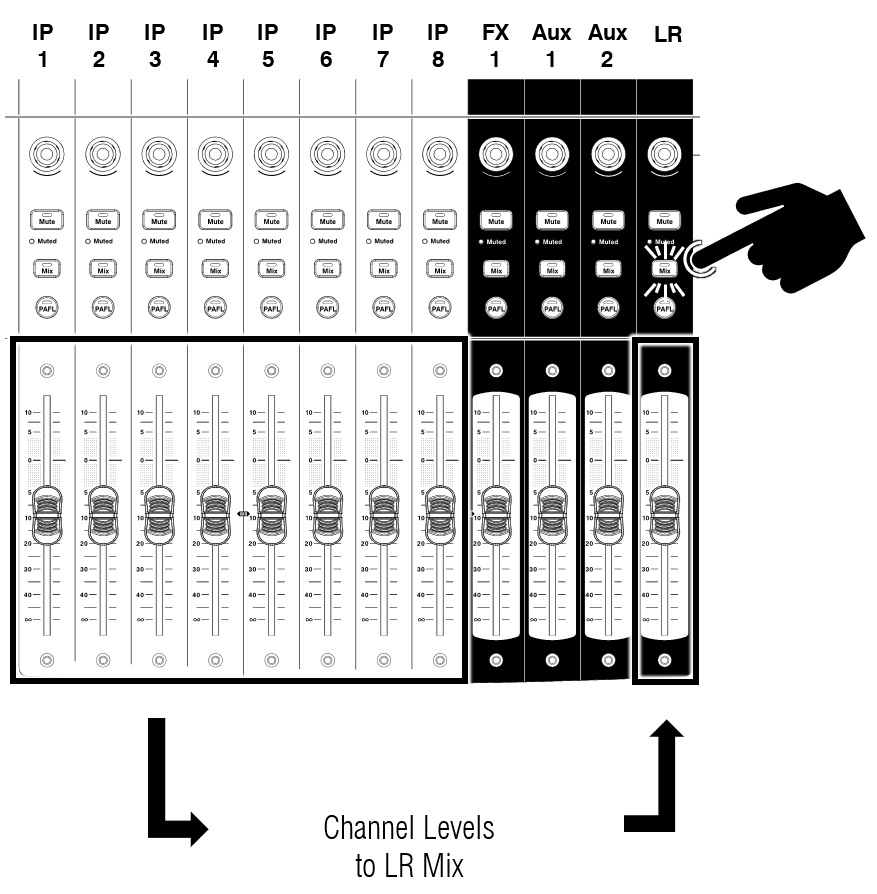

Lavorare con il Mix Principale

Premere un tasto Mix sulla strip del Mix Principale (es. LR).

Questa è la modalità di mixaggio predefinita:

Le strip dei canali di ingresso mostrano i fader dei canali.
Le strip dei canali Mix mostrano i fader dei livelli dei bus di mix.

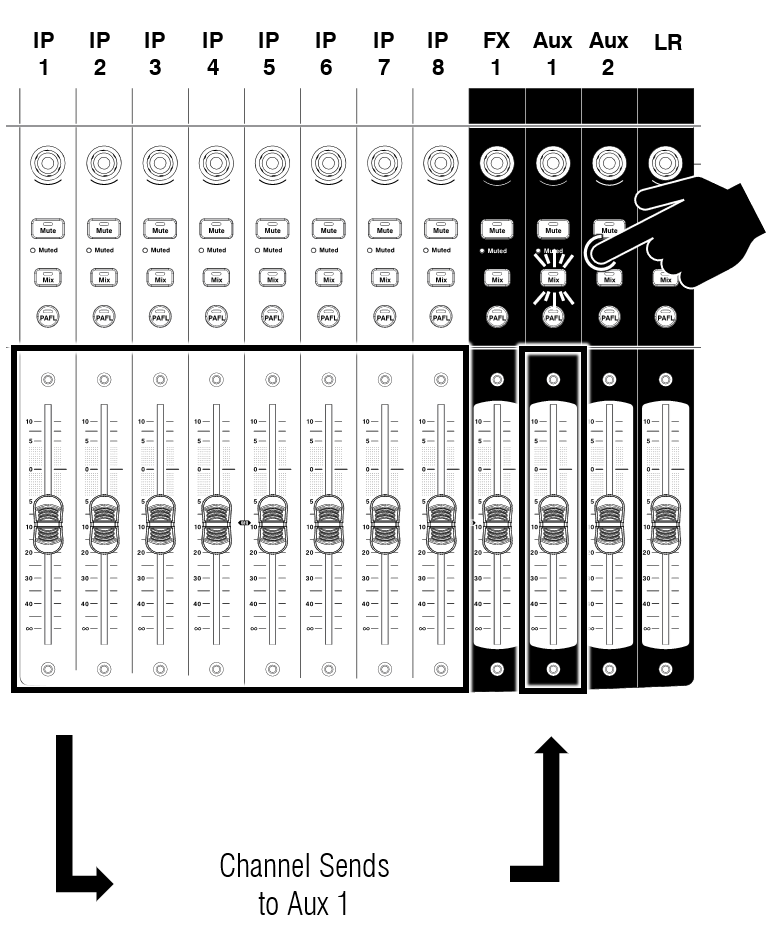

Lavorare con gli invii – modalità Mix

Premere un tasto Mix sulla strip di un canale Mix (es. AUX 1)

Usare questa modalità per lavorare con gli invii Aux e FX.

Le strip di ingresso mostrano tutti i livelli di invio al Mix attivo.

Le strip dei canali Mix mostrano i fader dei livelli dei bus di mix.

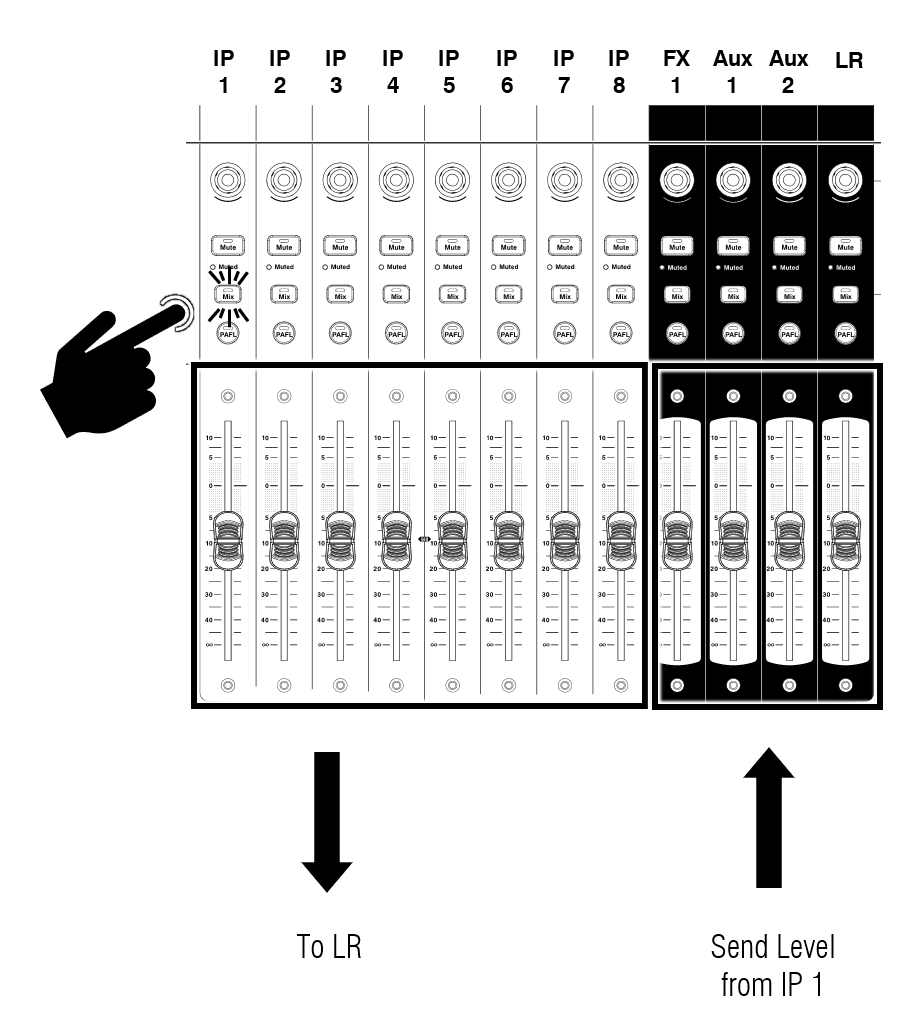

Lavorare con gli invii – modalità Mix canale

Premere un tasto Mix sulla strip di un canale di ingresso (es. IP 1)

Usare questa modalità per lavorare con gli invii Aux e FX.

Le strip di ingresso rimangono come fader di canale.

Le strip di mix Aux e FX mostrano tutti gli invii dal canale di ingresso.

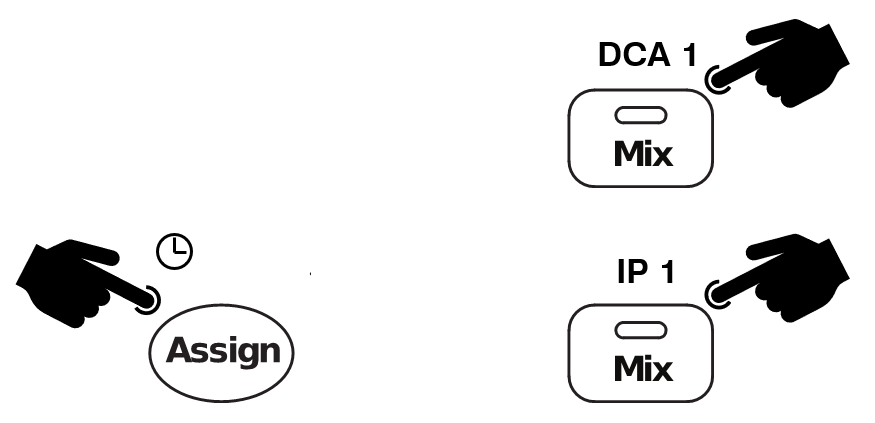

Assegnare o rimuovere l'assegnazione di un canale a un Mix, Gruppo o DCA

Premere il tasto Mix su una strip di Mix, Gruppo o DCA (es. DCA 1)

Tenere premuto il tasto Assegna e premere i tasti Mix dei canali per assegnarli o rimuoverli dal mix attivo. Lo stato di assegnazione è mostrato nel Blocco Nome.

È possibile impostare rapidamente tutte le assegnazioni a un Mix su On o Off premendo il tasto Mix su una strip di Mix, quindi tenendo premuto il tasto Assegna mentre si preme il tasto Mix sulla strip di Mix.

Passare tra Invii sui fader e Invii sui rotativi

La modalità di mixaggio predefinita è Invii sui fader.

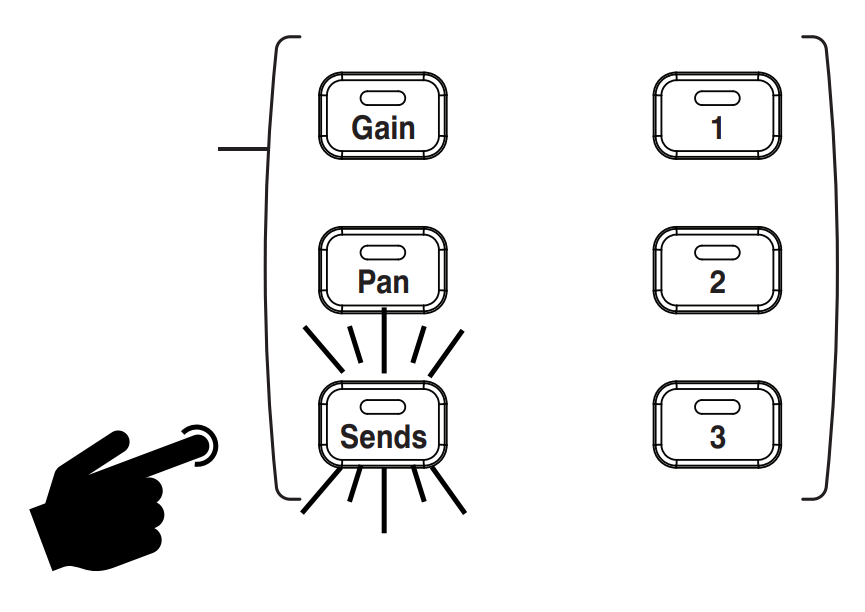

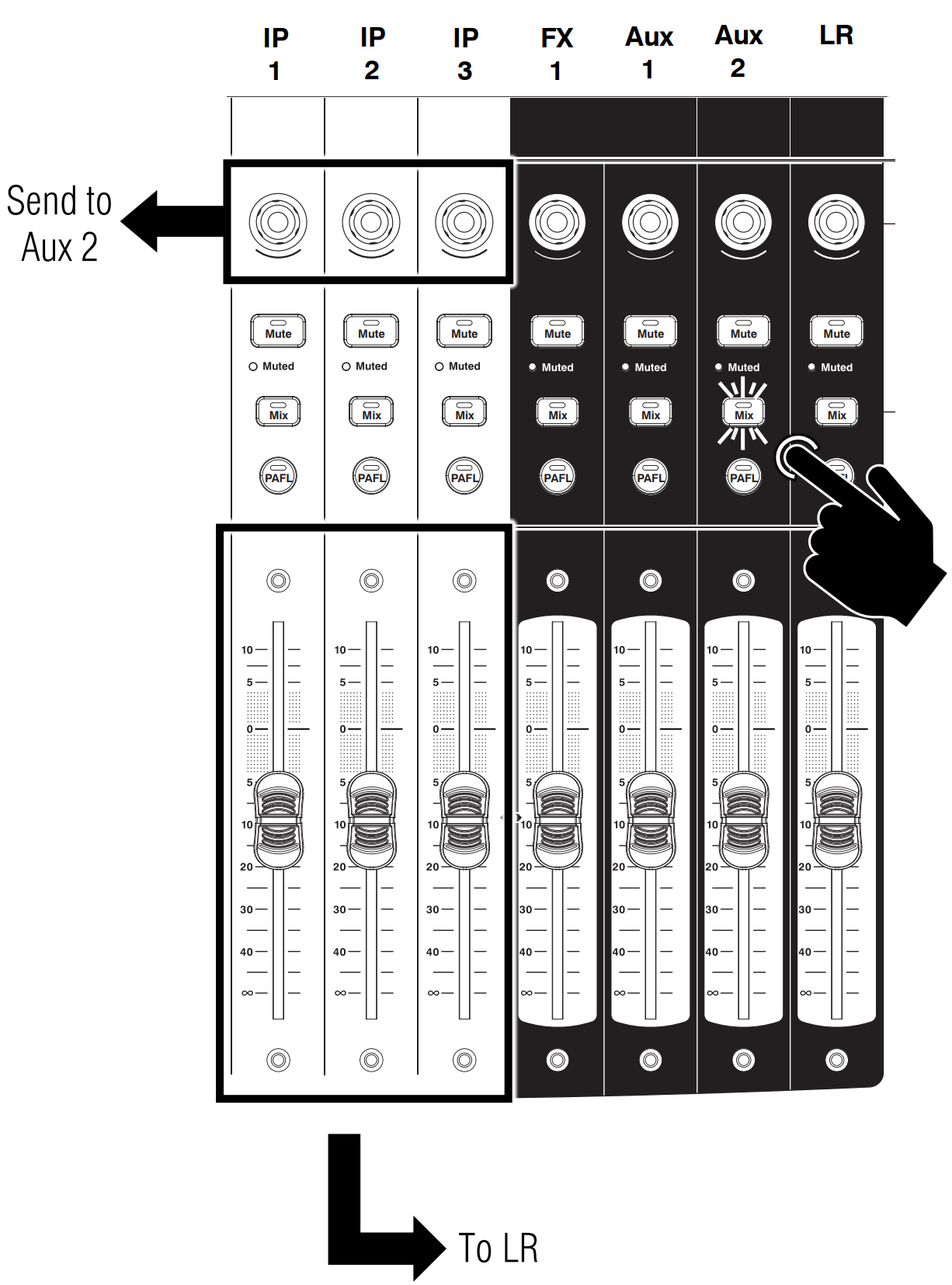

Per attivare Invii sui rotativi, premere il pulsante Sends nella sezione Modalità rotary strip.

In modalità Invii sui rotativi, i rotativi delle strip controllano i livelli di invio al mix attivo, mentre i fader dei canali rimangono come controllo dei livelli al Mix Principale.

Impostare lo stato invio Pre/Post fader

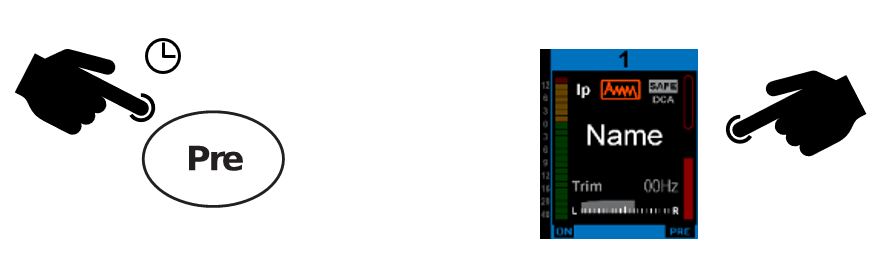

Tenere premuto il tasto Pre e toccare i Blocchi Nome dei canali per alternare ogni sorgente tra pre o post fader. Lo stato Pre/Post corrente è mostrato nella parte inferiore del Blocco Nome.

È possibile impostare rapidamente tutte le assegnazioni pre o post fader toccando il Blocco Nome del canale Mix mentre si tiene premuto Pre.

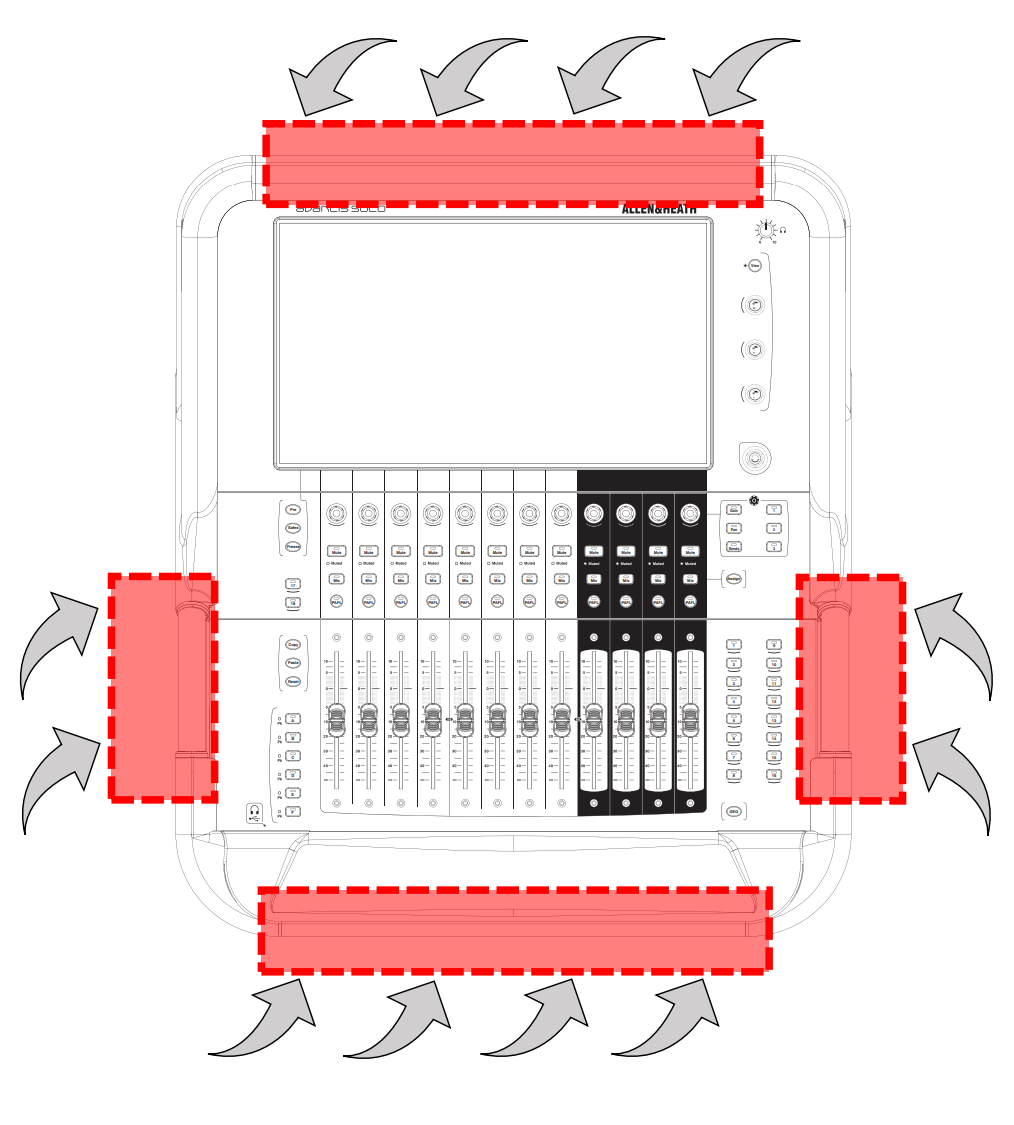

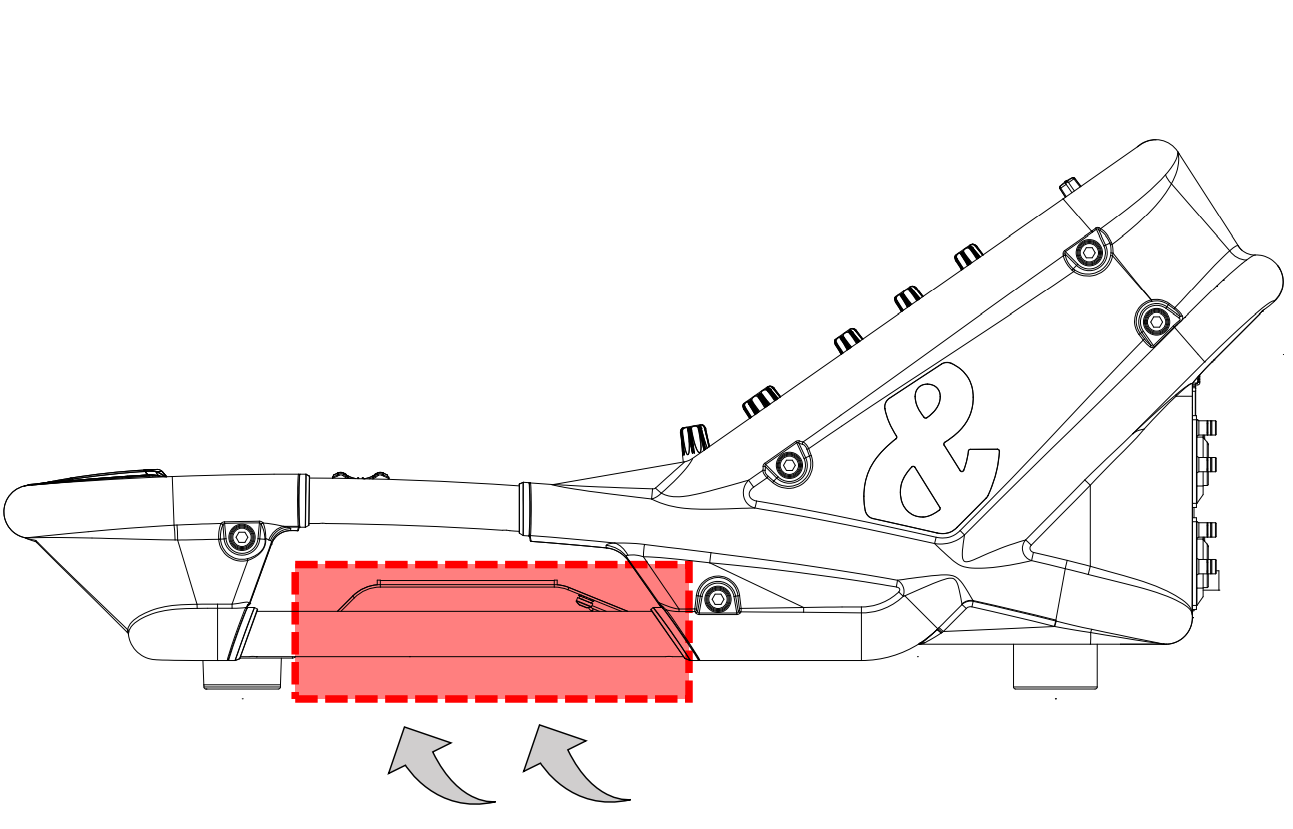

Informazioni flightcase
