IMPORTANTE - Leggere prima di iniziare
Istruzioni di sicurezza
Prima di iniziare, leggere le Importanti istruzioni di sicurezza stampate sul foglio fornito con l'apparecchiatura. Per la vostra sicurezza e quella dell'operatore, del personale tecnico e degli esecutori, seguire tutte le istruzioni e prestare attenzione a tutti gli avvisi stampati sul foglio e sui pannelli dell'apparecchiatura.
Firmware operativo del sistema
La funzione di AHM-64 è determinata dal firmware (software operativo) che lo gestisce. Il firmware viene aggiornato regolarmente con l'aggiunta di nuove funzionalità e miglioramenti.
ⓘ Controllare su www.allen-heath.com per la versione più recente del firmware.
Contratto di licenza software
Utilizzando questo prodotto Allen & Heath e il software in esso contenuto, si accetta di essere vincolati dai termini del relativo Contratto di Licenza con l'Utente Finale (EULA), di cui una copia è disponibile su www.allen-heath.com/legal. Si accetta di essere vincolati dai termini dell'EULA installando, copiando o utilizzando il software.
Ulteriori informazioni
Fare riferimento al sito web Allen & Heath per ulteriori informazioni, knowledgebase e supporto tecnico. Per maggiori informazioni sulla configurazione e le funzioni di AHM-64 consultare la Guida in linea di AHM-64 System Manager.
ⓘ Controllare la versione più recente di questa Guida introduttiva.
Precauzioni generali
- Proteggere l'apparecchiatura da danni causati da liquidi o contaminazione da polvere.
- Se l'apparecchiatura è stata conservata a temperature sotto zero, attendere che raggiunga la temperatura operativa normale prima dell'uso in sede.
- Evitare di utilizzare l'apparecchiatura in condizioni di calore estremo e alla luce diretta del sole. Assicurarsi che le fessure di ventilazione non siano ostruite e che vi sia un adeguato movimento d'aria intorno all'apparecchiatura.
- Pulire l'apparecchiatura con un pennello morbido e un panno asciutto senza pelucchi. Non usare prodotti chimici, abrasivi o solventi.
- Si raccomanda che la manutenzione venga effettuata solo da un agente autorizzato Allen & Heath. I dettagli di contatto del distributore locale sono disponibili sul sito Allen & Heath. Allen & Heath non accetta responsabilità per danni causati da manutenzione, riparazione o modifiche effettuate da personale non autorizzato.
Registrare il prodotto
Registrare il prodotto online su www.allen-heath.com/register.
Articoli inclusi nella confezione
Verificare di aver ricevuto i seguenti elementi:
- AHM-64 processore matrice
- Questa Guida introduttiva
- Foglio di sicurezza
- Cavo di alimentazione IEC
- Connettori Phoenix con sistema di bloccaggio (1x 10-pin, 24x 3-pin, 1x 2-pin)
Introduzione
AHM-64 è un processore matrice audio per la gestione e l'installazione del suono. È progettato per la distribuzione audio, diffusione sonora, conferenze, elaborazione altoparlanti in molteplici ambienti tra cui corporate, ospitalità, istruzione, eventi e sedi polifunzionali, retail, teatri, navi da crociera, impianti sportivi.
Il processore AHM-64 è completato da un ecosistema esteso di espansori audio remoti, controller remoti, interfacce, app e software. È disponibile una famiglia di espansori audio portatili, da rack o da parete con scelta di protocolli di trasporto proprietari punto-punto Layer-2 o Dante.
AHM-64 supporta una scalabilità fino a 268 ingressi e uscite di sistema, e fino a 96 controller remoti IP per controllo volume, selezione sorgente musicale, richiamo preset e altro. Può inoltre integrarsi con dispositivi di terze parti tramite GPIO, TCP/IP o sistemi di controllo standard di settore. L'editor e l'app Custom Control di Allen & Heath offrono ulteriori opzioni di controllo con interfacce utente personalizzate per più utenti e tipi di dispositivi, con funzionalità kiosk e BYOD.
AHM-64 caratteristiche
AHM-64 caratteristiche in sintesi:
- Matrice di elaborazione 64x64
- 12x12 I/O analogici locali
- I/O Port per rete audio, fino a 128x128
- Scheda opzionale Dante 96kHz 64x64 (compatibile AES67 e DDM)
- Porta SLink integrata 128x128 per espansione audio
- 64 uscite di elaborazione configurabili – fino a 64 zone mono/stereo
- Strumenti di gestione audio
- 8x mixer automatici per microfoni
- AEC (Cancellazione eco acustico)*
- FBS (Soppressione feedback)*
- ANC (Compensazione rumore ambientale)
- Attenuazione prioritaria
- PEQ a 8 bande, dinamiche e ritardo su ogni ingresso e zona
- Elaborazione altoparlanti con filtro crossover, ritardo, limitatore e PEQ
- Core FPGA 96kHz con latenza ultra bassa
- Compatibile con controller remoti Allen & Heath IP1, IP6, IP8
- GPIO locale 2x2 più interfaccia GPIO di rete
- Alimentazione di backup DC
- Software System Manager
- App e editor Custom Control
- 32 profili utente
- Riproduzione integrata stereo / dual mono
- Schedulatore eventi
* con modulo opzionale
Installazione di AHM-64
Posizionamento libero
Per il posizionamento libero o su mensola, verificare che i piedini in plastica siano montati. Assicurarsi di avere un adeguato flusso d'aria intorno all'unità. Non deve essere coperta in alcun modo. Posizionare sempre l'unità su una superficie solida e piana, lontano da arredi morbidi o moquette.
Montaggio a rack
AHM-64 è montabile su rack da 19 pollici e occupa 2U di spazio. Potrebbe essere necessario rimuovere i piedini in plastica prima del montaggio a rack; conservarli per un uso futuro.
ⓘ Assicurarsi della convezione naturale del flusso d'aria intorno all'unità consentendo una buona ventilazione davanti e dietro l'unità. L'apparecchiatura da rack nota per produrre una quantità significativa di calore non dovrebbe essere montata direttamente sopra o sotto l'unità. La convezione forzata tramite una ventola montata a rack può essere desiderabile in situazioni di spazio limitato e temperatura ambiente elevata.
Kit rack posteriore
È disponibile un kit per un supporto rack aggiuntivo di AHM-64, che fissa l'unità sul retro di un armadio rack in ambienti dove vibrazioni o stress meccanici sono un problema. Il kit rack posteriore è estensibile e può adattarsi a rack con profondità tra 485mm e 600mm.
Pannello frontale
- LED di stato
- PSU Funzionamento corretto dell'alimentatore interno universale.
- DC In Alimentazione 12V valida collegata all'ingresso DC.
- Ready L'unità è correttamente alimentata e pronta per trasmettere audio.
- Sync L'audio è sincronizzato con una sorgente di clock valida.
-
Sig Misuratore cromatico assegnabile con colore e luminosità variabili. Per impostazione predefinita misura il livello più alto su tutti i canali di ingresso e uscita, con picchi lampeggianti in rosso.
- Ventole
Velocità variabile con sensore di temperatura. Assicurarsi che l'apertura di ventilazione non sia ostruita.
Pannello posteriore
- Uscite Linea
12 uscite bilanciate a livello linea assegnabili su connettori Phoenix. Livello nominale +4dBu. Le uscite sono protette da relè per prevenire rumori di accensione o spegnimento.
Utilizzare i connettori Phoenix a 3 pin forniti con sistema di bloccaggio per una gestione ottimale dei cavi.
- Ingressi Mic/Line
12 preamplificatori richiamabili su connettori Phoenix, per segnali microfonici o linea bilanciati o sbilanciati. Guadagno, attenuatore e 48V sono controllati digitalmente all'interno del preamplificatore.
Qualsiasi presa può essere instradata a uno dei 64 canali di ingresso o ritorni insert.
Utilizzare i connettori Phoenix a 3 pin forniti con sistema di bloccaggio per una gestione ottimale dei cavi.
- Ingresso DC
Ingresso 12V per alimentazione di backup. I connettori IEC e DC possono essere collegati contemporaneamente per ridondanza in caso di interruzione dell'alimentazione di rete.
Utilizzare il connettore Phoenix a 2 pin fornito con sistema di bloccaggio per una gestione ottimale dei cavi.
- Alimentazione
Ingresso IEC con alimentatore universale (100-240V AC, 50-60Hz). L'alimentatore interno è la fonte primaria e prevale sull'ingresso DC salvo guasti.
È fornito un morsetto in plastica a P per fissare il cavo di alimentazione. Inserire il cavo o bloccarlo usando un cacciavite Torx© T20 per riposizionare il morsetto attorno al cavo.
- I/O Port
Porta interfaccia audio che offre fino a 128x128 I/O. Inserire una delle schede opzionali disponibili per l'espansione del sistema, rete audio distribuita o integrazione di sistema. Consultare www.allen-heath.com per un elenco delle schede opzionali disponibili.
ⓘ Per la rete audio Dante, utilizzare la scheda M-SQ-DANT64 (SQ Dante V2), non la scheda originale M-SQ-DANTE.
- Rete di controllo
Porta RJ45 Gigabit Ethernet. Collegare un laptop, router wireless o switch per l'uso con AHM-64 System Manager, controller remoti IP, app Custom Control o controllo TCP. Tutti i dispositivi in rete devono avere indirizzi IP compatibili.
ⓘ Un interruttore incassato consente di resettare le impostazioni di rete ai valori di fabbrica. Per resettare, spegnere l'unità, inserire un oggetto appuntito per premere e tenere premuto l'interruttore mentre si riaccende l'unità. Tenere premuto per almeno 20 secondi.
- SLink
Per il collegamento a espansori I/O remoti con funzionamento plug ‘n play. Supporta le gamme di espansori GX, DX, AB e AR più il DX Hub. Può anche essere usato per collegare un mixer live Allen & Heath SQ, Avantis o dLive, o per collegare un'altra unità AHM-64.
Il LED Lnk/Err lampeggia giallo a ritmo costante quando il collegamento è stabilito, e si accende rosso se viene rilevato un errore di comunicazione.
- GPIO
Interfaccia generale per integrazione di controllo con hardware di terze parti. Offre 2 ingressi con commutazione a massa e 2 uscite relè su connettori Phoenix, oltre a un'uscita +10V DC.
ⓘ La corrente massima assorbita dalla linea +10V per tutte le uscite combinate non deve superare 200mA.
L'uscita 1 può essere cablata come normalmente chiusa o normalmente aperta. L'uscita 2 è normalmente aperta.
Per applicazioni con corrente o tensione maggiori può essere utilizzato un alimentatore DC esterno. Questo fornisce anche un'isolamento totale tra AHM-64 e l'apparecchiatura esterna.
ⓘ La tensione massima dell'alimentazione esterna non deve superare +24V DC. La corrente massima di assorbimento tramite qualsiasi uscita open collector non deve superare 400mA.
Utilizzare il connettore Phoenix a 10 pin fornito con sistema di bloccaggio per una gestione ottimale dei cavi.
- Serratura Kensington
Slot per fissare l'unità o dispositivi periferici utilizzando serrature e cavi Kensington standard di settore.
Pannello superiore
- Modulo opzionale
Slot per modulo di elaborazione opzionale. Consultare www.allen-heath.com per un elenco dei moduli disponibili. Seguire le istruzioni di montaggio del modulo opzionale per l'installazione.
⚠ L'installazione di qualsiasi modulo opzionale deve essere eseguita solo da personale tecnicamente qualificato.
Connessioni - Audio
Per tutte le connessioni audio, utilizzare cavi CAT5e (o specifiche superiori) schermati fino a 100m di lunghezza.
ⓘ Fare riferimento a www.allen-heath.com per requisiti sui cavi, raccomandazioni e elenco di cavi CAT disponibili per l'ordine.
Espansori audio via SLink
Quando un espansore audio è collegato, la porta SLink rileva il tipo di dispositivo e commuta automaticamente al protocollo Allen & Heath pertinente, frequenza di campionamento e velocità Ethernet. La tabella seguente elenca gli espansori audio compatibili. Visitare allen-heath.com/everything-io/ per maggiori informazioni sulla nostra gamma di opzioni di espansione.
| Frequenza di campionamento | Ingressi | Uscite | Connessione | Protocollo | Velocità Ethernet | |
|---|---|---|---|---|---|---|
| GX4816 | 96kHz | 48 | 16 | SLink port | gigaACE | Gigabit |
| DX32 | 96kHz | <32 | SLink port or DX Hub | DX | Fast Ethernet | |
| DX168 | 96kHz | 16 | 8 | SLink port or DX Hub | DX | Fast Ethernet |
| DX164-W | 96kHz | 16 | 4 | SLink port or DX Hub | DX | Fast Ethernet |
| DX012 | 96kHz | 0 | 12 | SLink port or DX Hub | DX | Fast Ethernet |
| DX88 | 96kHz | 8 | 8 | SLink port or DX Hub | DX | Fast Ethernet |
| DX Hub | 96kHz | 128 | 128 | SLink port | gigaACE | Gigabit |
| AR2412 | 48kHz | 24 | 12 | SLink port | dSnake | Fast Ethernet |
| AR84 | 48kHz | 8 | 4 | Slink port | dSnake | Fast Ethernet |
| AB168 | 48kHz | 16 | 8 | Slink port | dSnake | Fast Ethernet |
Al collegamento o all'accensione, AHM-64 controllerà la versione firmware del dispositivo espansore e aggiornerà o degraderà il dispositivo per corrispondere al firmware dell'unità principale.
Fino a 2 espansori dSnake a 48kHz possono essere collegati in cascata tramite SLink, a condizione che il primo espansore sia un AR2412 o AB168, e il secondo espansore sia un AB168 o AR84. La connessione di 2 AR2412 non è supportata.

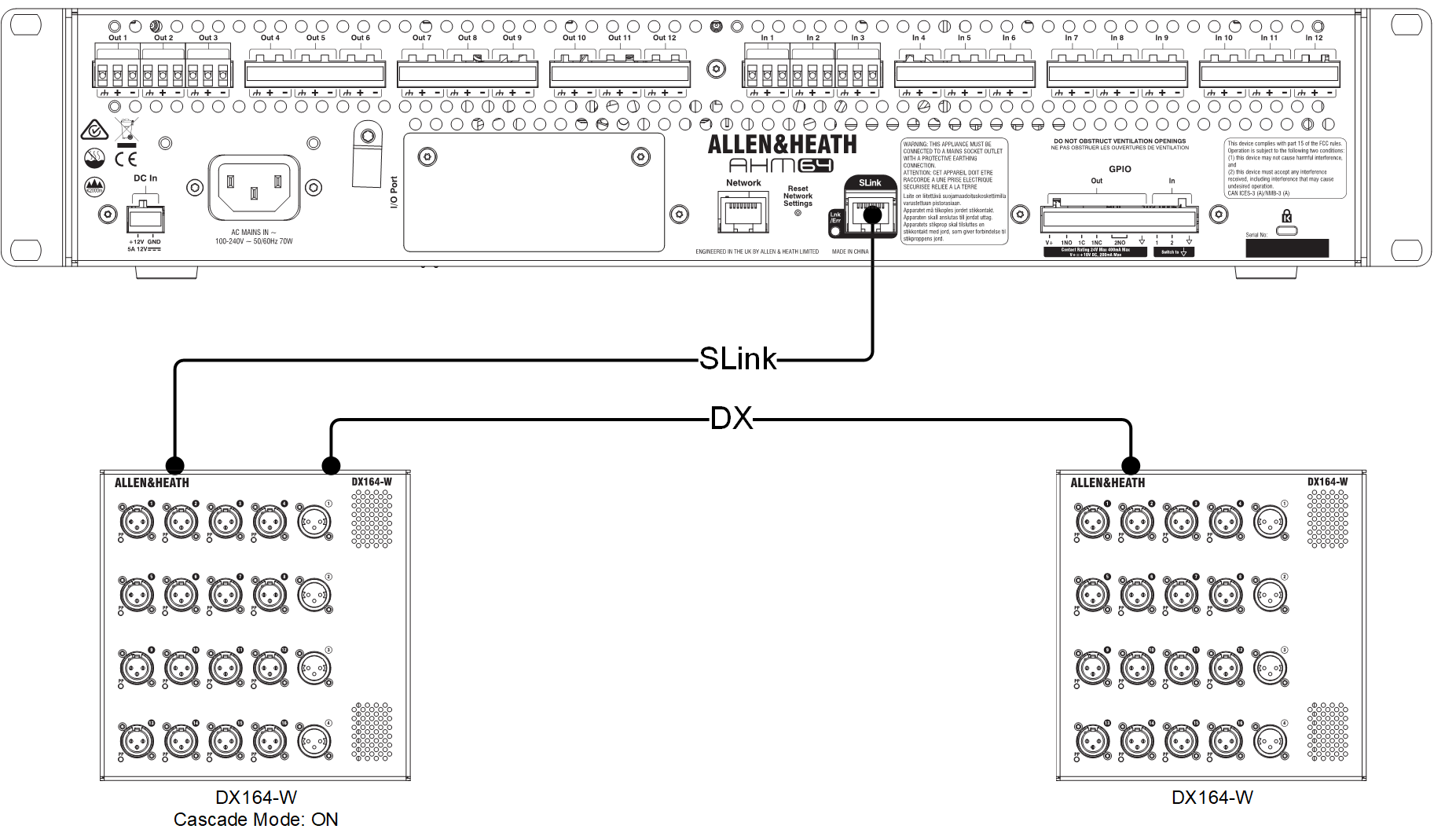

Fino a 2 espansori DX168, DX164-W, DX88 o DX012 in qualsiasi combinazione possono essere collegati in cascata tramite SLink. AHM-64 non supporta connessioni ridondanti a espansori DX.

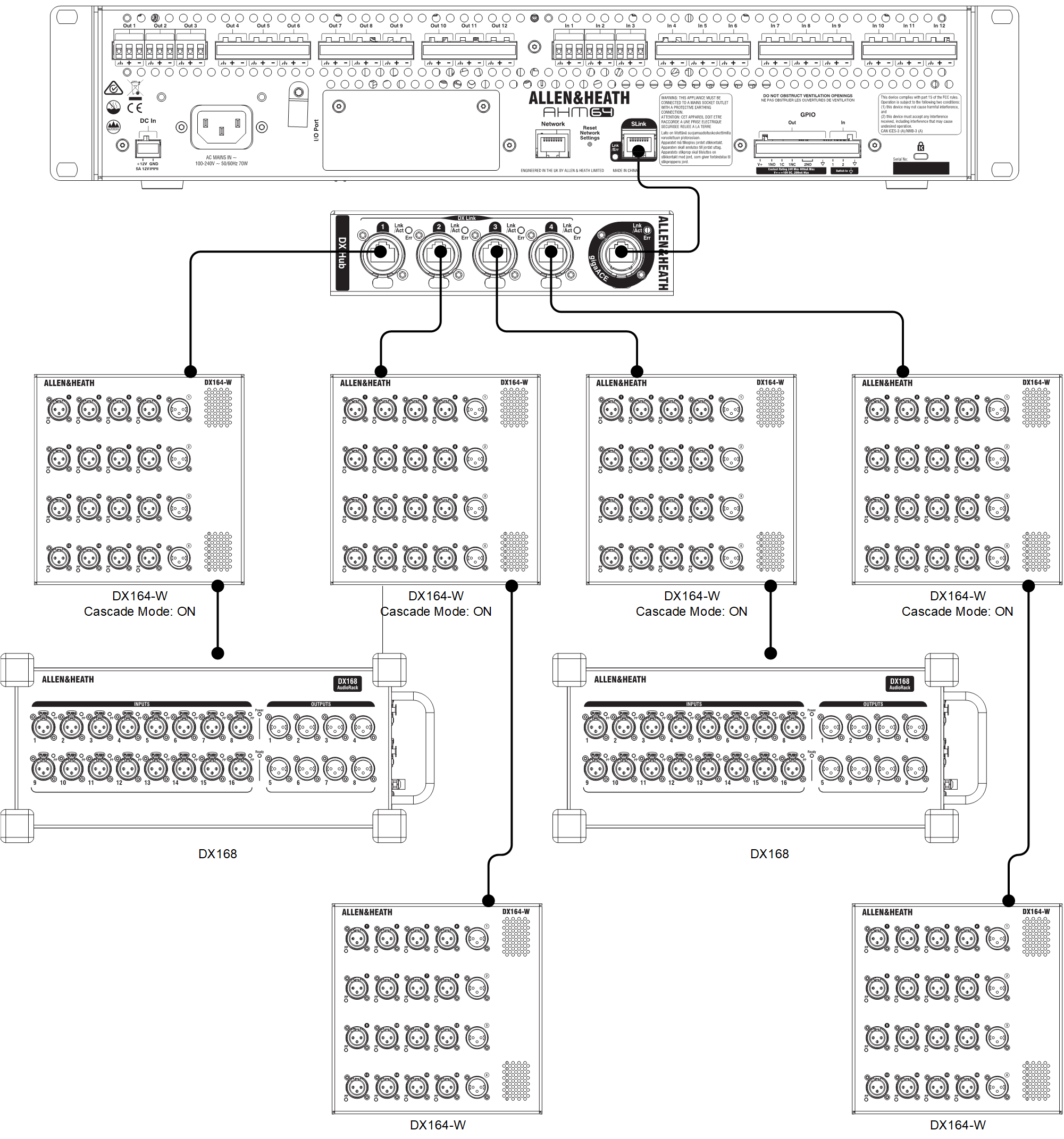

Un DX Hub può essere collegato alla porta SLink per un'ulteriore espansione con fino a 8 espansori DX. Consente anche un collegamento a cavo singolo al processore AHM-64 nei casi in cui più espansori si trovino in un piano, area o edificio diverso.
Espansori audio ed Ethernet
Tutti i protocolli elencati sopra sono connessioni punto-punto, conformi a Ethernet Layer 2. gigaACE opera a velocità Gigabit Ethernet (1000BASE-T, IEEE 802.3ab). DX e dSnake operano a velocità Fast Ethernet (100BASE-TX, IEEE 802.3u).
Possono essere utilizzati dispositivi di rete Layer 2 e convertitori di supporto, a condizione che supportino la velocità di collegamento corretta. Le applicazioni tipiche includono la conversione a fibra ottica per tratte di cavo più lunghe o l'integrazione in un'infrastruttura Ethernet esistente. Fare riferimento alle seguenti linee guida e testare sempre la rete per funzionalità e affidabilità prima dell'uso. Ulteriori consigli e note su VLAN, porte TCP e larghezza di banda sono disponibili nella knowledgebase online e sul sito Allen & Heath.
ⓘ I protocolli Layer 2.5 e superiori, inclusi Spanning Tree, Tagged Egress Packets e Broadcast Storm Protection possono causare interruzioni nei dati audio o clic udibili. Switch smart / gestiti potrebbero consentire la disattivazione delle funzioni Layer 3 o 4, ma in generale si raccomanda l'uso esclusivo di dispositivi Layer 2.
ⓘ Si noti che nessun altro dispositivo dovrebbe essere collegato a uno switch che trasporta audio gigaACE, dSnake o DX. La connessione parallela di più espansori sullo stesso switch non è possibile.

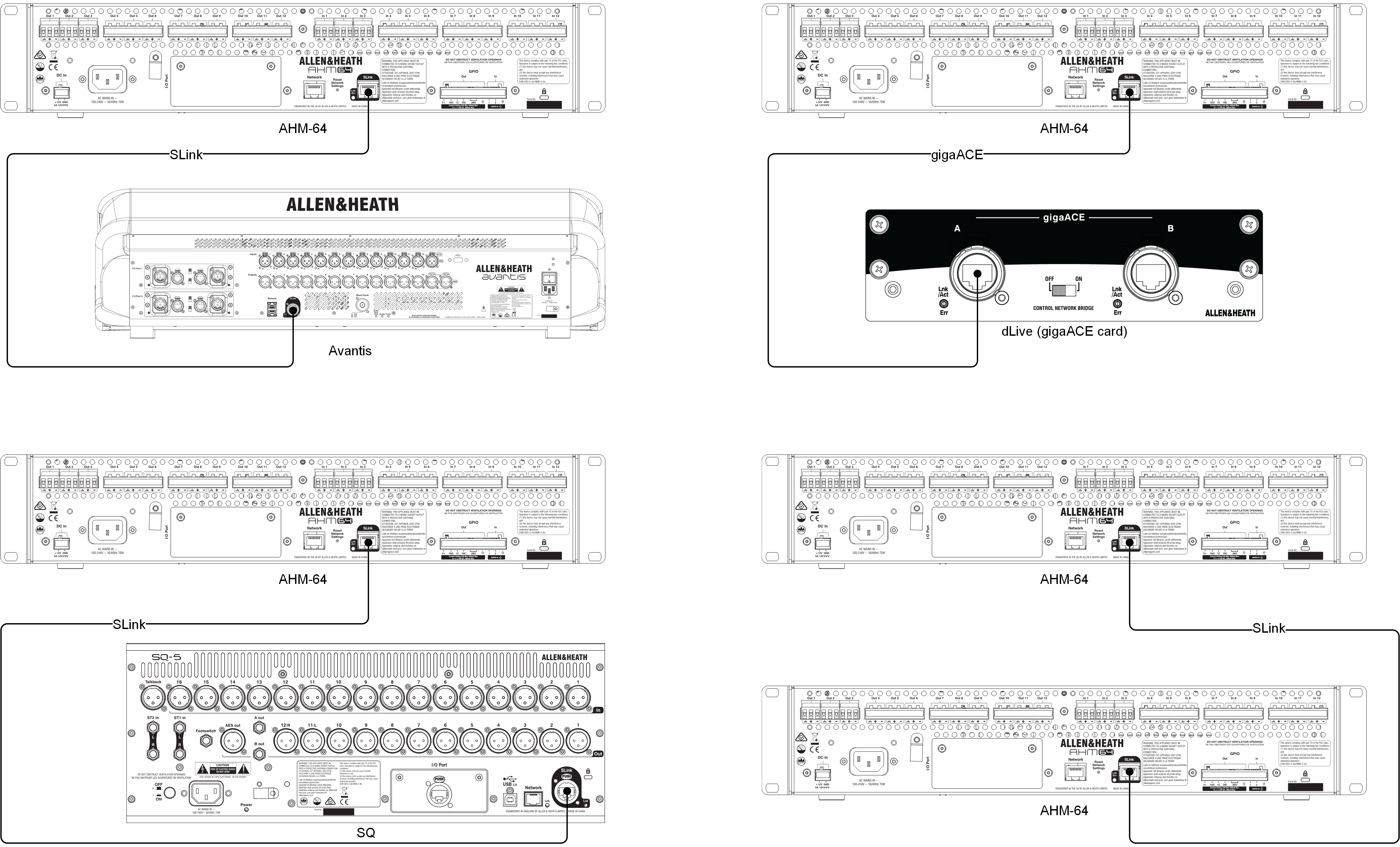

Altre connessioni SLink
La porta SLink può essere collegata direttamente a un'altra unità AHM-64, a un mixer Allen & Heath abilitato SLink come SQ o Avantis, o a un sistema dLive con scheda gigaACE. Questa connessione consente 128x128 canali audio.
ⓘ Impostare le opzioni di sincronizzazione audio in modo che un dispositivo sia il clock leader (impostato su ‘Internal’) e l'altro dispositivo sia un clock follower (impostato per sincronizzarsi da SLink o I/O Port, come appropriato).
ⓘ La porta SLink non trasporta dati della rete di controllo. Utilizzare la porta Network per collegare più unità AHM-64 o altri mixer Allen & Heath per scopi di controllo, ad esempio per richiamo scene Embedded o operazioni System Manager.
Dante espansori
Il controllo degli espansori DT168 o DT164-W richiede una scheda M-SQ-DANT64 (SQ Dante V2) installata nella porta I/O.
Usare Dante Controller per instradare i segnali tra dispositivi Dante. Quando una presa valida DT168 o DT164-W è instradata a AHM-64 e collegata a un canale di ingresso, System Manager presenterà i controlli di guadagno preamplificatore, +48V e attenuatore per la presa.
Gli espansori DT devono sempre essere follower del clock sulla rete Dante, con il processore AHM-64 tipicamente impostato su ‘Preferred Leader’ e ‘Enable Sync to External’.
ⓘ Fare riferimento alla Guida introduttiva degli espansori DT su www.allen-heath.com per ulteriori informazioni.
Connessioni - Controllo
Un computer, router wireless o switch può essere collegato alla porta Network per l'uso con AHM-64 System Manager, controller remoti IP, app Custom Control o controllo TCP.
Per tutte le connessioni, utilizzare cavi CAT5e (o specifiche superiori) fino a 100m di lunghezza.
ⓘ Fare riferimento a www.allen-heath.com per requisiti sui cavi, raccomandazioni e elenco di cavi CAT disponibili per l'ordine.
AHM-64 comunica tramite TCP/IP. Tutti i dispositivi in rete devono avere indirizzi IP compatibili. Le impostazioni di fabbrica di AHM-64 sono:
Indirizzo IP 192.168.1.90
Subnet Mask 255.255.255.0
Gateway 192.168.1.254
ⓘ AHM-64 supporta fino a 100 connessioni TCP. Queste includono qualsiasi controller IP, interfaccia GPIO, istanza System Manager o Custom Control. Ulteriori informazioni sono disponibili nella knowledgebase online Allen & Heath.
Software e app
Per connessione diretta cablata da laptop usando System Manager o l'editor Custom Control, impostare il laptop con un indirizzo IP statico compatibile, ad esempio 192.168.1.10.
Per connessioni LAN o wireless, incluse app Custom Control, impostare il router / punto di accesso con un indirizzo IP compatibile, ad esempio 192.168.1.254, e il suo intervallo DHCP a un intervallo compatibile di indirizzi, ad esempio 192.168.1.100 a 192.168.1.200. Impostare qualsiasi laptop, tablet o dispositivo mobile su DHCP / ‘ottieni indirizzo IP automaticamente’.
IP Controllers
AHM-64 è compatibile con i controller remoti e le interfacce GPIO elencate di seguito. Tutti i dispositivi elencati possono essere impostati su DHCP se necessario.
| Descrizione | IP predefinito | PoE | |
|---|---|---|---|
| IP1 | Controller remoto da parete con encoder rotativo a doppia funzione. | 192.168.1.74 | 802.3af |
| IP4 | Controller remoto da parete con 4 pulsanti programmabili. | 192.168.1.76 | 802.3af |
| IP6 | Controller remoto con 6 encoder rotativi push-and-turn. | 192.168.1.72 | 802.3af |
| IP8 | Controller remoto con 8 fader motorizzati. | 192.168.1.73 | 802.3at |
| GPIO | Interfaccia generale 8x8 per integrazione controllo. | 192.168.1.75 | 802.3af |
La funzione dei controller IP e GPIO è configurata tramite AHM System Manager.
Al collegamento o all'accensione, AHM-64 controllerà la versione firmware dei controller IP e GPIO e aggiornerà o degraderà il dispositivo per corrispondere al firmware dell'unità principale.
Visitare www.allen-heath.com per ulteriori informazioni sulla nostra gamma di controller remoti.
Connessione via WAN
Per la connessione di System Manager o Custom Control su WAN, la porta TCP 51321 e la porta UDP 51324 devono essere inoltrate dal NAT all'indirizzo IP del processore AHM-64.
ⓘ Si raccomanda vivamente di utilizzare una VPN sicura per accedere alla rete locale. Quando si connette direttamente tramite Internet, utilizzare un firewall di buona qualità e NAT per bloccare le porte quando non in uso.
Protocollo TCP
È disponibile un protocollo TCP per il controllo e l'interrogazione dei parametri di AHM-64, documentato su www.allen-heath.com. I client devono essere configurati per utilizzare la porta TCP 51325 (non sicura) o la porta TLS/TCP 51327.
ⓘ Controllare su www.allen-heath.com per driver o modelli di progetto per i principali sistemi di controllo come Crestron o AMX.
