IMPORTANT - Lire avant de commencer

Consignes de sécurité

Avant de commencer, lisez les Consignes de sécurité importantes imprimées sur la feuille fournie avec l’équipement. Pour votre sécurité et celle de l’opérateur, de l’équipe technique et des artistes, suivez toutes les instructions et respectez tous les avertissements imprimés sur la feuille et sur les panneaux de l’équipement.

Firmware de fonctionnement du système

La fonction de ce produit est déterminée par le firmware (logiciel de fonctionnement) qui le fait fonctionner. Le firmware est régulièrement mis à jour à mesure que de nouvelles fonctionnalités sont ajoutées et que des améliorations sont apportées.

ⓘ Vérifiez sur www.allen-heath.com la dernière version du firmware.

Contrat de licence logiciel

En utilisant ce produit Allen & Heath et le logiciel qu’il contient, vous acceptez d’être lié par les termes du Contrat de Licence Utilisateur Final (CLUF) applicable, dont une copie est disponible sur www.allen-heath.com/legal. Vous acceptez d’être lié par les termes du CLUF en installant, copiant ou utilisant le logiciel.

Informations complémentaires

Veuillez consulter le site Web Allen & Heath pour plus d’informations, la base de connaissances et le support technique. Pour plus d’informations sur la configuration et les fonctions de mixage, veuillez vous référer au Guide de référence du firmware disponible en téléchargement sur www.allen-heath.com.

Vous pouvez également rejoindre notre communauté numérique Allen & Heath pour partager connaissances et informations avec d’autres utilisateurs.

Précautions générales

• Protégez l’équipement des dommages causés par des liquides ou la poussière. Couvrez la console lorsque vous ne l’utilisez pas pendant une longue période.
• Si l’équipement a été stocké à des températures inférieures à zéro, laissez-lui le temps d’atteindre une température de fonctionnement normale avant de l’utiliser sur le site. La température de fonctionnement recommandée est de 0 à 40 degrés Celsius.

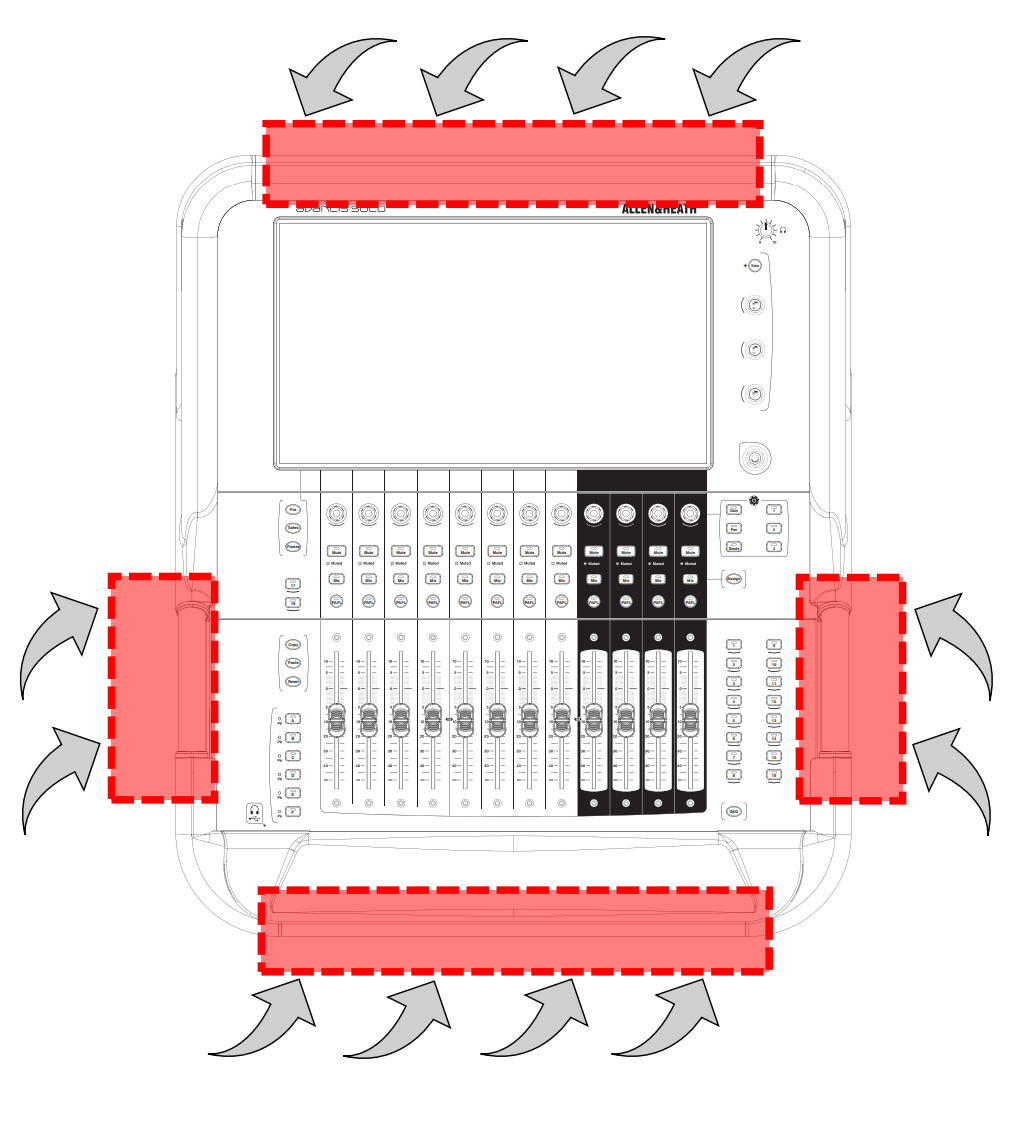

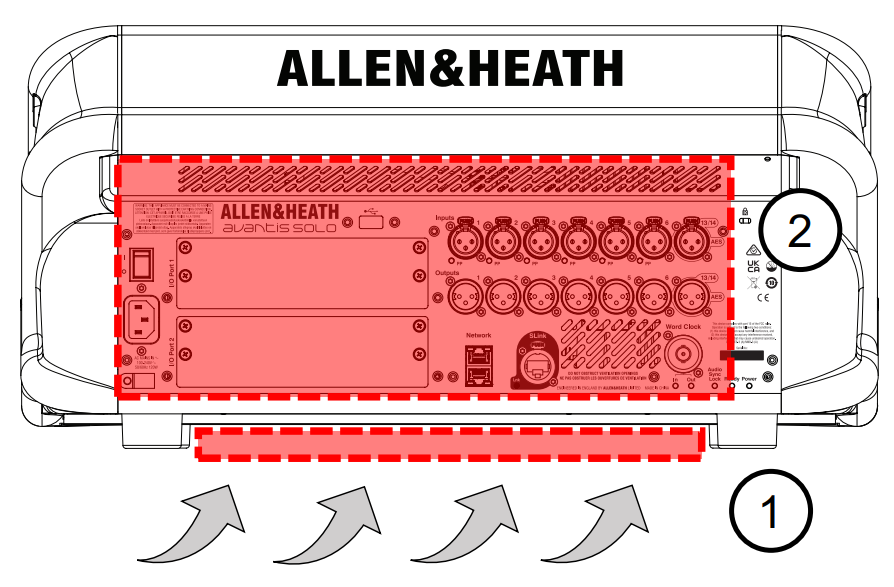

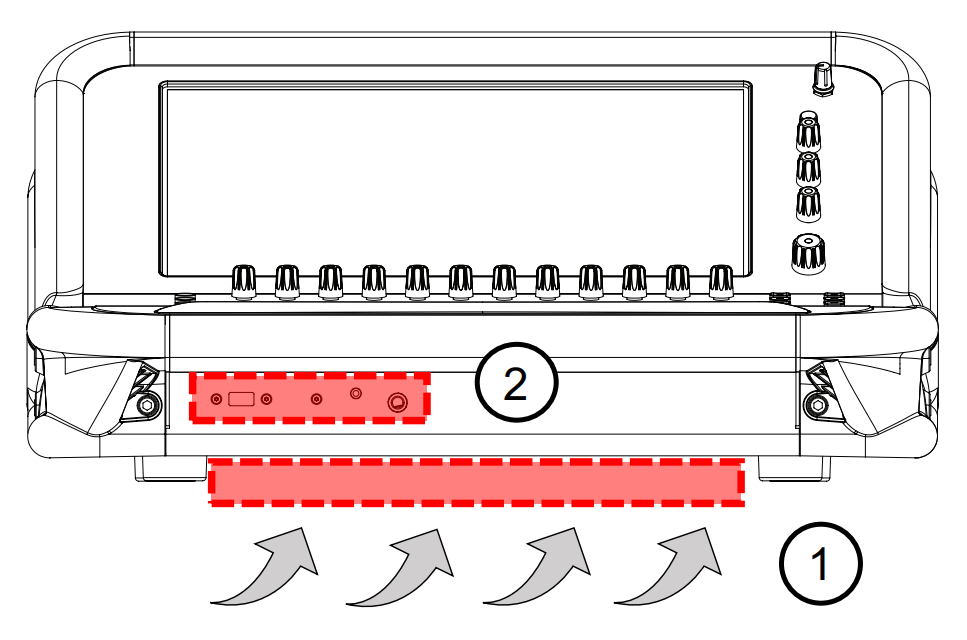

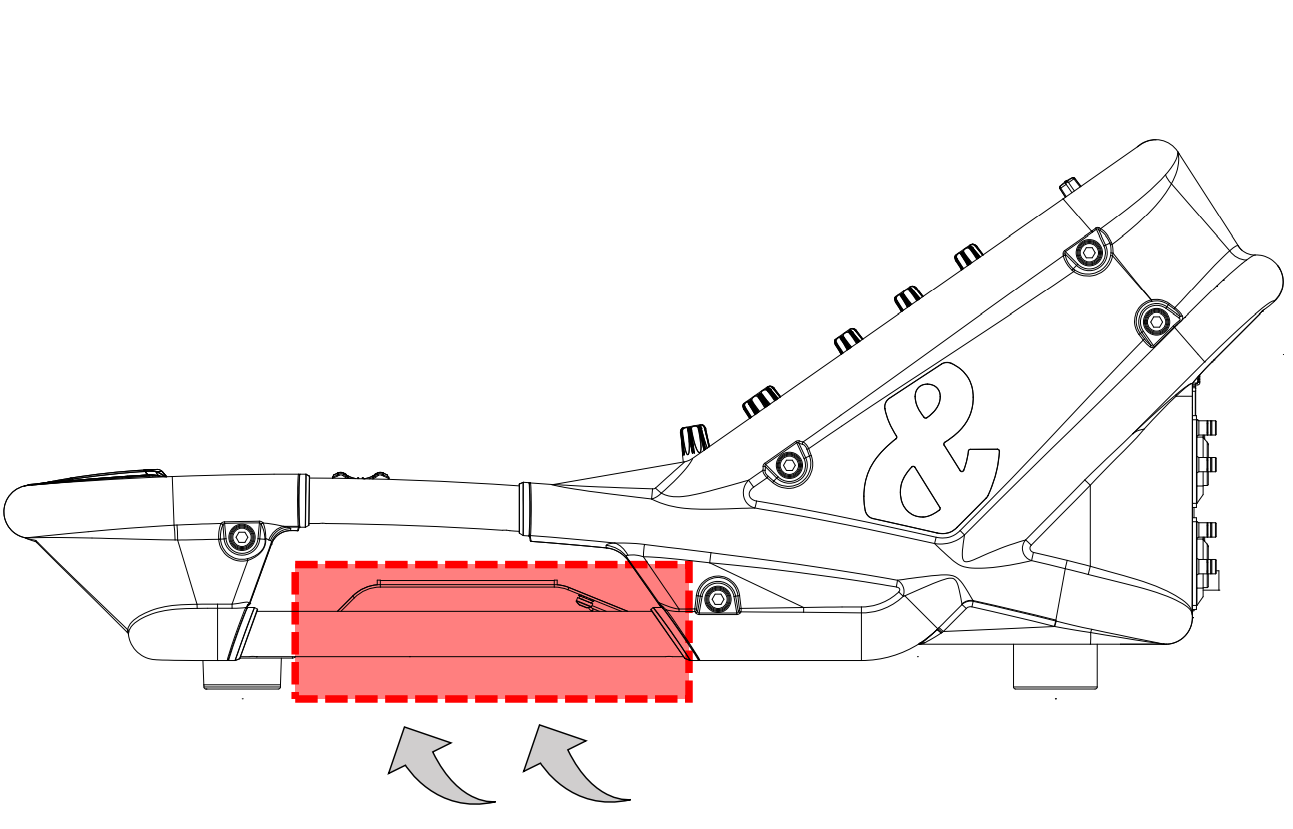

• Évitez d’utiliser l’équipement dans des conditions de chaleur extrême et en plein soleil. Assurez-vous que les fentes de ventilation et les ventilateurs sous l’appareil ne sont pas obstrués et qu’il y a une circulation d’air adéquate autour de l’équipement.
• Nettoyez l’équipement avec une brosse douce et un chiffon sec non pelucheux. N’utilisez pas de produits chimiques, abrasifs ou solvants. N’utilisez pas de lubrifiant ni de nettoyant pour contacts sur les faders.
• Il est recommandé que l’entretien soit effectué uniquement par un agent Allen & Heath autorisé. Les coordonnées de votre distributeur local sont disponibles sur le site Web Allen & Heath. Allen & Heath décline toute responsabilité en cas de dommages causés par un entretien, une réparation ou une modification effectuée par du personnel non autorisé.
• Pour éviter d’endommager les commandes et l’aspect esthétique, évitez de poser des objets lourds sur la console, de la rayer ou de rayer l’écran tactile avec des objets pointus, ainsi que les manipulations brutales et les vibrations.

Enregistrez votre produit

Enregistrez votre produit en ligne sur www.allen-heath.com/register.

Articles emballés

Vérifiez que vous avez reçu les éléments suivants :

• Avantis Solo Console de mixage numérique
• Feuille de sécurité
• Câble d’alimentation IEC

Introduction

Avantis Solo est une console de mixage numérique 64 canaux 96kHz offrant une solution puissante pour toute application de sonorisation live. Une qualité audio cristalline est délivrée avec une latence ultra-faible, et des options complètes de routage et de traitement du signal sont facilement accessibles via l’écran tactile Full HD de 15,6”.

Avantis est compatible avec le traitement DEEP, permettant l’utilisation de nos émulations matérielles de classe mondiale sans latence ajoutée ni besoin de matériel supplémentaire. Visitez allen-heath.com/avantis pour plus d’informations.

Le port intégré SLink offre une opération Plug’n’Play avec les gammes GX, DX, AB et AR d’extensions I/O à distance ainsi que le hub distant DX. De plus, SLink peut être utilisé pour des applications de split numérique avec une seconde console Avantis ou un système dLive/SQ.

La compatibilité avec le système de monitoring personnel ME permet aux artistes de contrôler leurs propres mix de monitoring via les mélangeurs personnels ME-1 et ME-500.

Des cartes de réseau audio numérique sont disponibles pour permettre l’intégration avec d’autres systèmes audio numériques via des protocoles tels que gigaACE, Dante, MADI et Waves SoundGrid.

Avantis en un coup d’œil :

• XCVI cœur FPGA
• Fréquence d’échantillonnage 96kHz, accumulateur 96 bits
• Latence ultra-faible (0,7 ms)
• 64 canaux d’entrée avec traitement complet (filtre, gate, PEQ, compresseur, inserts)
• 42 sorties de mix configurables
• DEEP Processing - plugins embarqués par canal
• 12 RackFX avec retours dédiés
• 16 DCAs
• Écran tactile capacitif Full HD 15,6”
• Disposition entièrement assignable
• 72 faders (12 faders, 6 couches) avec section master dédiée optionnelle
• SLink port pour connexion aux extensions I/O distantes et au système de monitoring personnel ME
• 6 entrées XLR analogiques / 6 sorties XLR analogiques
• 1 entrée stéréo AES / 1 sortie stéréo AES
• 2 ports I/O, tous deux capables d’une opération 128x128 à 96kHz
• Contrôle gestuel – pincement, balayage, glisser-déposer
• Contrôles rotatifs configurables par l’utilisateur
• 18 SoftKeys assignables
• Mesure multipoints complète avec détection de crête
• Enregistrement et lecture stéréo USB
• Horloge Word Clock BNC

Consultez le site Allen & Heath pour en savoir plus sur Avantis.

Connexion et mise sous tension

Mise sous tension

Assurez-vous que l’interrupteur à bascule est en position arrêt. Branchez le câble d’alimentation IEC fourni avec la console. Si nécessaire, fixez le câble en l’accrochant dans la pince en plastique à l’aide d’un tournevis Torx T20 pour retirer la vis de fixation. Mettez la console sous tension en utilisant l’interrupteur à bascule.

Calibrer les faders tactiles

Lors de la première utilisation, calibrez la sensibilité tactile des faders en allant dans Utility / Utility / Calibration et sélectionnez Calibrate Fader Touch, suivez les instructions à l’écran en veillant à ne toucher que le premier fader de la banque lorsque cela est demandé.

Rappel d’un spectacle modèle

Avantis dispose d’une architecture audio, d’une disposition de contrôle et d’un patch de connecteurs entièrement configurables. Nous avons fourni un ensemble de spectacles modèles pour offrir un choix de formats classiques de console à charger comme point de départ rapide avec une architecture familière et une disposition logique.

Pour charger un spectacle modèle, allez à l’écran Utility / Memory / Show Manager, sélectionnez l’un des spectacles modèles disponibles, touchez Recall et confirmez.

ⓘ Le rappel d’un spectacle écrase tous les paramètres du système, y compris la configuration des bus, la disposition des contrôles, les paramètres actuels, toutes les scènes et les presets de la bibliothèque. Si vous souhaitez sauvegarder les paramètres actuels, enregistrez-les d’abord en tant que spectacle utilisateur via Store.

ⓘ Pour plus d’informations, veuillez vous référer au Guide de référence du firmware Avantis disponible en téléchargement sur www.allen-heath.com.

Connexion de l’extension (SLink)

Branchez un câble CAT5e de qualité tournée (ou de spécification supérieure) d’une longueur maximale de 100 m entre l’extension distante et le port SLink.

ⓘ Consultez www.allen-heath.com pour les exigences en matière de câbles, les recommandations et une liste de câbles CAT5 disponibles à la commande.

Allumez l’extension distante. Les indicateurs Lnk/Err du port SLink clignotent à un rythme régulier lorsque le lien est établi. L’indicateur d’erreur rouge s’allume en cas d’erreur de communication. Vérifiez que les câbles sont du bon type, correctement branchés et non défectueux.

Les extensions distantes suivantes sont compatibles avec le port SLink de Avantis :

ⓘ Pour plus d’informations sur notre gamme d’extensions I/O, veuillez visiter
www.allen-heath.com/everything-io/

Mise hors tension

Le système doit être éteint correctement. Naviguez vers Utility / Status et touchez le bouton Power Down. Confirmez l’action, puis éteignez la console et les extensions à l’aide de leurs interrupteurs d’alimentation.

ⓘ Si le système n’est pas éteint correctement, il est possible que les modifications récentes soient perdues.

ⓘ Si le système n’a pas été éteint comme décrit ci-dessus, un écran « Not Shut Down Correctly » apparaît lors du prochain allumage.

dPack Activation

Améliorez votre console avec le dPack Avantis pour accéder à un traitement dLive supplémentaire incluant Dyn8 (jusqu’à 16 instances), les compresseurs DEEP et le préampli à lampes Dual Stage, ainsi que d’autres modèles au fur et à mesure de leur ajout.

Si vous avez acheté votre Avantis avec la mise à niveau dPack, vous devriez avoir reçu un code de bon de 12 caractères. Pour échanger votre code de bon dPack et activer votre mise à niveau :

1. Visitez allen-heath.com/avantis et assurez-vous d’avoir téléchargé et installé le dernier firmware sur votre Avantis
2. Allez sur shop.allen-heath.com, sélectionnez le produit Avantis dPack et ajoutez-le à votre panier.
3. Cliquez sur « Panier » dans la barre de menu en haut à droite
4. Cliquez sur « Utiliser un code coupon » et entrez votre code fourni – puis cliquez sur « Appliquer le coupon »
5. Cliquez sur « Commander » et complétez le processus de commande.
6. Une fois la commande terminée, allez sur votre page de téléchargements de compte – Mon compte > Téléchargements
7. Suivez les instructions à l’écran pour générer votre clé de mise à niveau dPack et saisissez-la dans votre console.

Si vous n’avez pas acheté votre Avantis avec la mise à niveau dPack, mais souhaitez acheter dPack pour votre console, veuillez visiter shop.allen-heath.com

Si vous rencontrez des difficultés, veuillez contacter le support de la boutique Allen & Heath par email à shopsupport@allen-heath.com

Panneau arrière

1. Entrées Mic/Ligne

6 préamplis rappelables pour signaux micro ou ligne équilibrés ou non équilibrés. Gain, atténuateur et 48V sont contrôlés numériquement dans le préampli. L’indicateur PP s’allume lorsque la tension phantom est détectée à la prise, qu’elle soit fournie en interne ou en externe.

Toute prise peut être patchée sur n’importe quel canal d’entrée via l’écran I/O ou Processing / Preamp.

2. Entrées numériques

Entrée stéréo AES3 (taux d’échantillonnage 32kHz – 192kHz). La conversion de fréquence d’échantillonnage peut être contournée.

Toute prise peut être patchée sur n’importe quel canal d’entrée via l’écran I/O ou Processing / Preamp.

3. Verrou Kensington

Une fente pour installer des dispositifs antivol Kensington standard.

4. Sorties numériques

Sorties stéréo AES3 (44,1kHz, 48kHz ou 96kHz commutables).

Les signaux peuvent être patchés vers n’importe quelle prise de sortie via l’écran I/O.

5. Indicateurs d’état

Indicateur de mise sous tension. L’indicateur Ready s’allume lorsque les prises de sortie sont prêtes à transmettre l’audio après la mise sous tension. L’indicateur Audio Sync Locked s’allume lorsqu’une source d’horloge valide est présente.

6. Word Clock I/O

Connecteur BNC pour synchronisation à partir d’une horloge audio externe ou pour fournir une horloge à d’autres appareils. Les LED In et Out indiquent le mode actuel.

7. Sorties ligne

6 sorties ligne équilibrées XLR. Niveau nominal +4dBu. Les sorties sont protégées par relais pour éviter les bruits de mise sous/hors tension. Les signaux peuvent être patchés vers n’importe quelle prise de sortie via l’écran I/O.

8. SLink

Pour la connexion aux extensions I/O distantes et/ou au système de monitoring personnel ME. Voir la section Connexion d’extension de ce document pour plus d’informations sur les appareils pris en charge.

9. Réseau

2 ports RJ45 Ethernet Gigabit. Connectez un ordinateur portable ou un routeur sans fil pour utiliser les applications Avantis Director ou iOS. Tous les appareils du réseau doivent avoir des adresses IP compatibles.

Les réglages par défaut sont :

10. I/O Ports

2 ports d’interface audio, tous deux capables de 128x128 canaux. Installez une des cartes optionnelles disponibles pour l’expansion du système, le split micro numérique, l’enregistrement ou le réseau audio distribué. Consultez www.allen-heath.com pour une liste des cartes optionnelles disponibles. Utilisez l’écran I/O pour patcher les signaux depuis ou vers les ports I/O.

11. Alimentation

Prise secteur IEC, fusible et interrupteur à bascule On/Off. Un serre-câble en plastique en forme de P est fourni pour sécuriser le câble secteur. Insérez le câble ou fixez-le en place à l’aide d’un tournevis Torx^© T20 pour remettre la pince autour du câble.

ⓘ Respectez les avertissements de sécurité imprimés sur le panneau.

12. Prise USB 2.0

Insérez un périphérique USB compatible pour stocker et rappeler des fichiers de spectacle, mettre à jour le firmware ou effectuer la lecture et l’enregistrement USB.

Panneau avant

1. Prise USB 3.0

Insérez un périphérique USB compatible pour stocker et rappeler des fichiers de spectacle, mettre à jour le firmware ou effectuer la lecture et l’enregistrement USB.

2. Prises casque

Prises jack casque standard 6,35 mm (1/4”) et 3,5 mm (1/8”) situées sous le repose-bras.

Panneau supérieur

1. Écran tactile

Écran tactile capacitif de 15,6”. Voir la section Écran pour plus d’informations.

2. Contrôles d’écran

Contrôle des paramètres assignables par l’utilisateur. Voir la section Écran pour plus d’informations.

3. Pre / Safes / Freeze

Basculer le statut du canal :

• Pre/Post - Maintenez Pre enfoncé, puis touchez un Name Block de canal pour basculer les envois vers le mix actif entre pré ou post-fader. Basculez tous les canaux pré/post en touchant un Name Block de canal de mix. Les assignations et les réglages pré/post du canal ou du mix sélectionné sont également disponibles dans l’écran Routing.
• Safes - Maintenez Safes enfoncé et appuyez sur un Name Block pour protéger le canal contre le rappel de Scene. Pour protéger uniquement une sélection de paramètres, utilisez l’écran Scenes / Global Safes.
• Freeze in Layers - Maintenez Freeze in Layers enfoncé et appuyez sur un Name Block pour verrouiller un canal sur toutes les couches.

4. SoftKeys

18 touches assignables par l’utilisateur. Assignez des fonctions via l’écran Setup / Control / SoftKeys.

5. Copier / Coller / Réinitialiser

• Copier – Maintenez Copy enfoncé et appuyez sur :
  • Un Name Block de canal pour copier tout le traitement du canal.
  • Toute zone sélectionnée de l’écran tactile pour copier les réglages d’un seul Processing Block.
  • Une touche Mix de la bande pour copier les assignations de mix et les niveaux d’envoi.
• Coller - Maintenez Paste enfoncé et appuyez sur un Name Block, une touche Mix ou une zone sélectionnée de l’écran tactile pour coller les réglages copiés.
• Réinitialiser - Maintenez Reset enfoncé et appuyez sur un Name Block, une touche Mix ou une zone sélectionnée de l’écran tactile pour réinitialiser les paramètres associés aux valeurs par défaut d’usine. Maintenez Reset enfoncé et bougez un fader vers le haut ou le bas pour le régler rapidement à 0 dB ou à off.

6. Couches

Naviguez parmi 6 couches de bandes de faders par banque. Les indicateurs rouges Pk (crête) s’allument lorsqu’un canal dans la couche associée est à moins de 3 dB de la saturation, vous permettant de surveiller l’activité des signaux à travers les couches.

7. Banque de faders

La banque de 12 faders de canal contrôle les canaux d’entrée, les retours FX, les canaux de mix, les DCAs, le retour moniteur wedge/IEM de l’ingénieur, ou MIDI. Lisez la section Bande de faders ci-dessous pour plus d’informations. Une section master dédiée (7a) peut être activée pour la visibilité persistante de 4 bandes de canal. La disposition des bandes est assignable par l’utilisateur et enregistrée dans les scènes. Utilisez l’écran Setup / Control / Strip Assign pour modifier la disposition des bandes et activer la section master.

8. Mode rotatif de la bande

Sélectionnez la fonction des encodeurs rotatifs des bandes de fader. Les rotatifs peuvent contrôler le gain du préampli, le panoramique, les envois vers le mix actif, et 3 fonctions assignables. Assignez-les via l’écran Setup / Control / Preferences. La couleur de la LED rotative correspond à la fonction active, par ex. rouge pour le gain, jaune pour le panoramique ; elle suit la couleur du mix actif en mode envois. La fonction Sends met le contrôle des niveaux d’envoi vers le mix actif sur les rotatifs, tandis que les faders contrôlent les niveaux des canaux vers le mix principal (désactive temporairement les « envois sur faders »).

9. Assign

Maintenez Assign enfoncé, puis appuyez sur une touche Mix de bande pour activer ou désactiver l’assignation de routage. Voir plus loin dans ce guide pour plus d’informations.

10. GEQ sur faders

Touchez et maintenez GEQ, puis touchez un Name Block de canal de mix pour afficher l’égaliseur graphique sur les faders. Les valeurs de fréquence sont affichées sur les Name Blocks et les vumètres montrent l’activité RTA de chaque bande de fréquence ainsi qu’une indication de crête de bande. En mode actif, touchez GEQ à nouveau pour basculer entre hautes et basses fréquences. Le fader du canal de mix est affiché sur la bande de droite en mode GEQ.

11. Éclairage du repose-bras

Modifiez les réglages d’éclairage dans Setup / Control / Dimmer.

Bande de fader

Écran

Avantis Solo dispose d’un seul écran affichant le traitement des canaux, l’aperçu des banques, la configuration et le statut du système, les menus de gestion de la mémoire et plus encore.

L’écran tactile s’intègre à un trio de rotatifs doux configurables par l’utilisateur en plus d’un contrôle rotatif Touch & Turn pour une modification rapide et facile des paramètres.

1. Mode écran

Sélectionnez le mode écran :

• Bank – Aperçu de tous les canaux assignés à la couche actuelle. La vue banque peut être utilisée avec les touches Copy, Paste, Reset, Freeze et Listen. En vue banque, toucher un bloc de traitement – par exemple un PEQ, une courbe de Gate ou de compresseur – ouvre la page Processing correspondante.
• Processing – Accès au traitement du canal sélectionné
• Routing – Accès au routage et aux assignations du canal sélectionné
• I/O – Patch des entrées et sorties du système en touchant les croisements
• Ganging – Création de groupes de liaison jusqu’à 16 pour lier des paramètres sélectionnés sur plusieurs canaux
• Meters – Accès aux vumètres d’entrée, FX et mix, spectrogramme RTA et 4 vues de vumètres personnalisables par l’utilisateur.
• FX – Configuration des 12 unités RackFX.
• Scenes – Accès au gestionnaire de Scene, aux protections globales et autres outils de scène
• Setup – Accès à la disposition des bandes de la console, à la configuration des bus, à la configuration des softkeys, à la configuration des entrées stéréo, aux réglages réseau, audio, profils utilisateur, préférences de la console, éclairage, et plus.
• Utility – Accès au gestionnaire de spectacle, gestionnaire de bibliothèque, mise à jour du firmware, diagnostics système, calibration des faders et de l’écran, et options MIDI.

2. Onglets de menu

Options de menu pour le mode d’écran sélectionné.

3. Barre d’état

Des icônes sont visibles lorsque certains modes de fonctionnement sont actifs (Virtual Soundcheck, Solo In Place, suivi automatique de mise à jour de Scene, etc.) ou si une erreur système est enregistrée.

4. Volume casque

Contrôle rotatif du volume de la sortie casque.

5. Vue

Appuyez pour basculer entre les vues configurées pour les Soft Rotaries.

6. Soft Rotaries

Trois rotatifs doux pour le contrôle des paramètres assignables par l’utilisateur.

7. Contrôle Touch & Turn

Touchez un paramètre ou un réglage dans la zone principale de l’écran et ajustez sa valeur avec le contrôle rotatif. Le paramètre sélectionné est surligné en orange.

8. Name Block

Affiche le nom, la couleur, le type de canal, le numéro, les informations de mesure et d’autres paramètres du canal.

Touchez un Name Block de canal pour sélectionner un canal pour une utilisation avec les écrans Processing et Routing. Lorsqu’il est sélectionné, la bande du canal est ombrée en vert.

Chaque banque peut avoir un canal sélectionné. Le canal sélectionné est affiché en haut à gauche de l’écran.

9. Menu par balayage / Vumètres

Menu multi-pages affichant soit les vumètres PAFL, soit des options contextuelles supplémentaires. Balayez le menu ou touchez les indicateurs circulaires de page pour faire défiler les pages.

• Listen – Maintenez Listen enfoncé et touchez une zone sélectionnée de l’écran pour écouter ce point dans le chemin du signal du canal sélectionné
• Options – Maintenez Options enfoncé et touchez une zone sélectionnée de l’écran pour la configurer.
• Nom / dB / IO – Touchez pour basculer entre les modes du Name Block pour afficher le Nom défini par l’utilisateur, la position du fader en dB, ou l’identifiant de prise I/O de la source/destination patchée.
• Aide – Touchez pour afficher l’aide contextuelle pour l’écran actif
• Vumètre PAFL

Bases du mixage

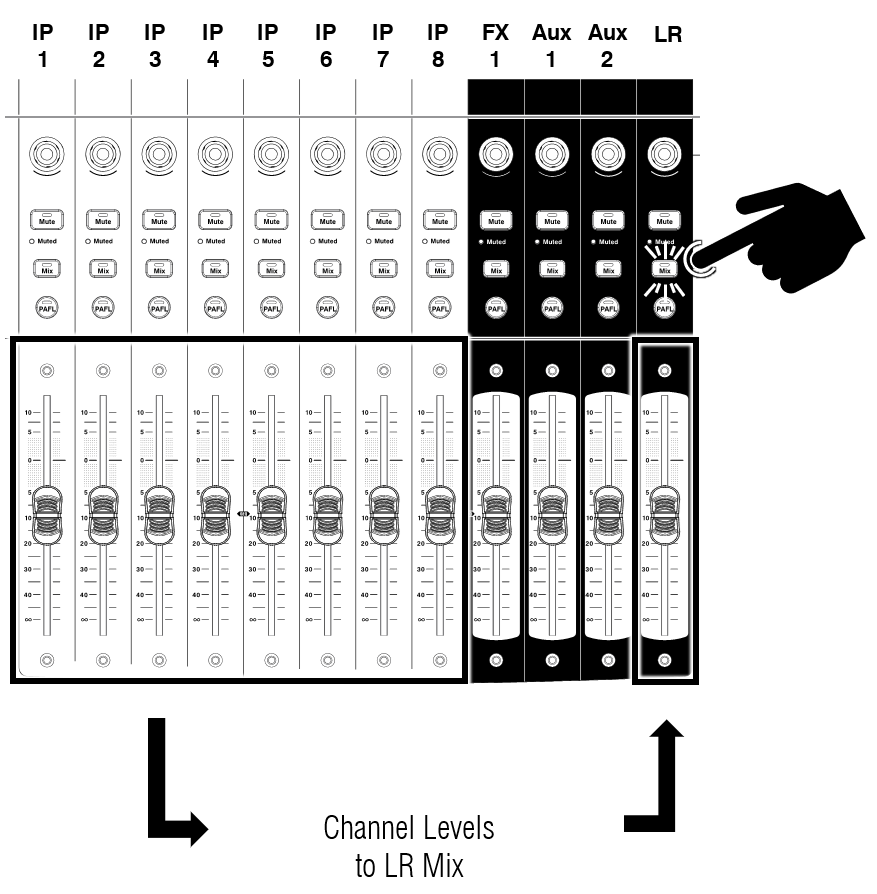

Travailler avec le mix principal

Appuyez sur une touche Mix de la bande de mix principal (par ex. LR).

C’est le mode de mixage par défaut :

Les bandes des canaux d’entrée présentent les faders de canal.
Les bandes des canaux de mix présentent les faders de niveau du bus de mix.

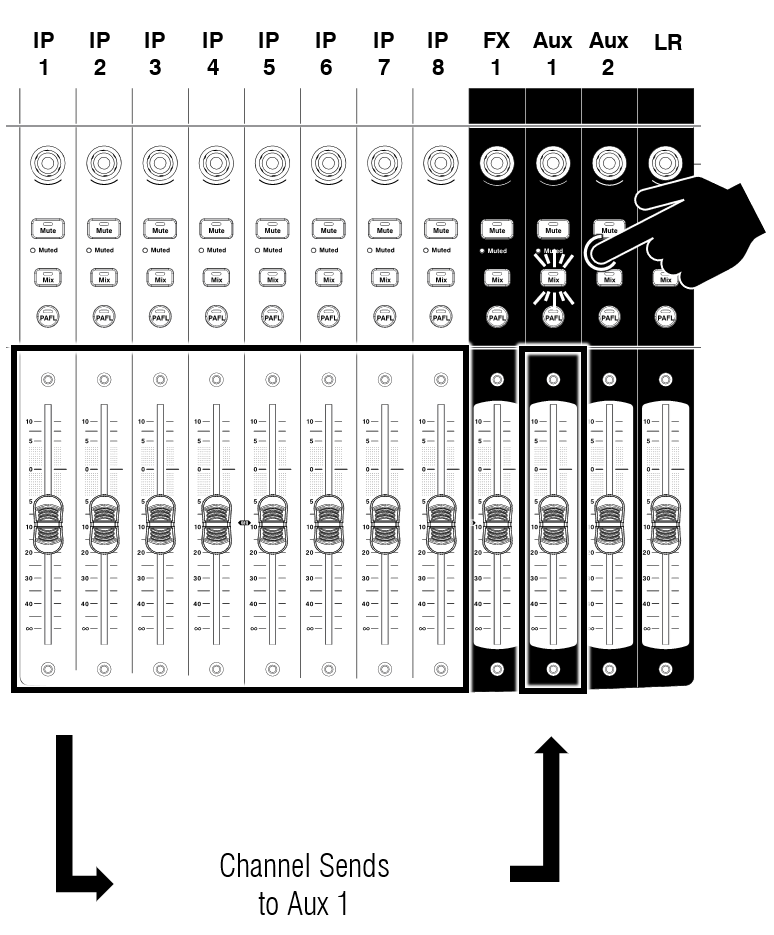

Travailler avec les envois – Mode mix

Appuyez sur une touche Mix de la bande de canal de mix (par ex. AUX 1)

Utilisez ceci pour travailler avec les envois auxiliaires et FX.

Les bandes d’entrée présentent tous les niveaux d’envoi vers le mix actif.

Les bandes de canal de mix présentent les faders de niveau du bus de mix.

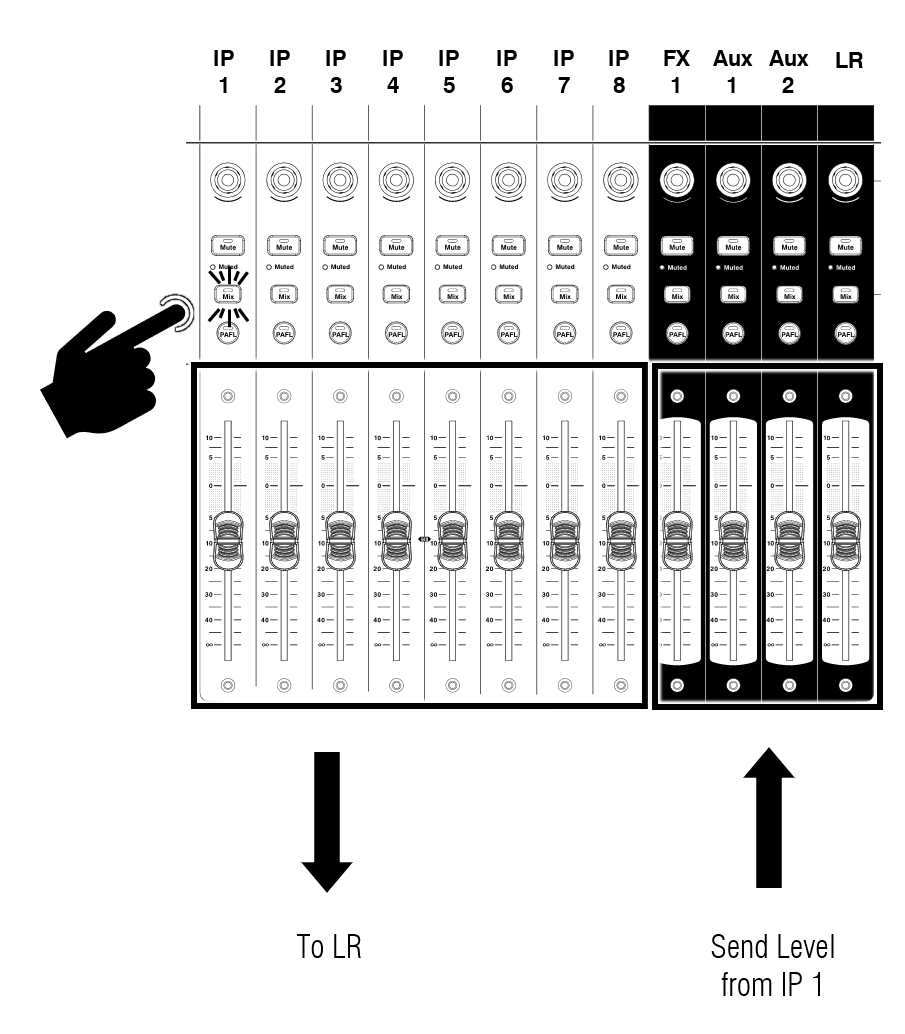

Travailler avec les envois – Mode mix de canal

Appuyez sur une touche Mix de la bande de canal d’entrée (par ex. IP 1)

Utilisez ceci pour travailler avec les envois auxiliaires et FX.

Les bandes d’entrée restent des faders de canal.

Les bandes de mix auxiliaires et FX présentent tous les envois depuis le canal d’entrée.

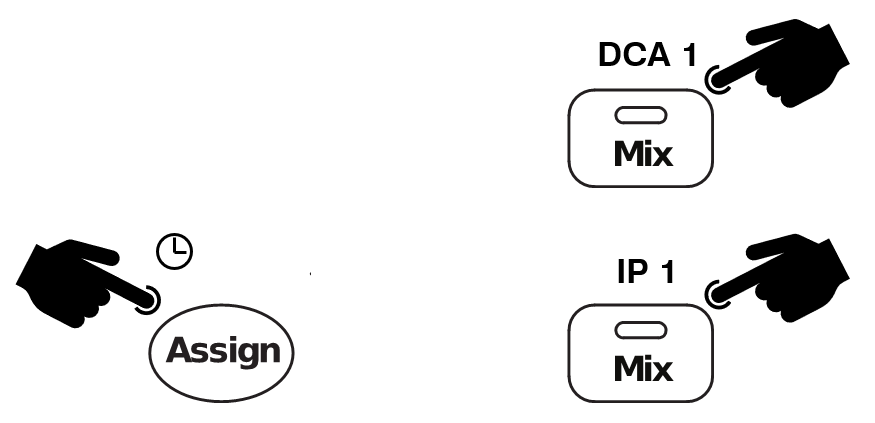

Assignation et désassignation d’un canal à un mix, groupe ou DCA

Appuyez sur la touche Mix d’une bande de mix, groupe ou DCA (par ex. DCA 1)

Maintenez la touche Assign enfoncée et appuyez sur les touches Mix des canaux pour les assigner ou les désassigner du mix actif. Le statut d’assignation est affiché dans le Name Block.

Vous pouvez rapidement activer ou désactiver toutes les assignations à un mix en appuyant sur le bouton Mix d’une bande de mix, puis en maintenant le bouton Assign enfoncé tout en appuyant sur le bouton Mix de la bande de mix.

Changer entre envois sur faders et envois sur rotatifs

Le mode de mixage par défaut est Envois sur faders.

Pour activer Envois sur rotatifs, appuyez sur le bouton Sends dans la section Mode rotatif de bande.

En mode Envois sur rotatifs, les rotatifs de bande contrôlent les niveaux d’envoi vers le mix actif, tandis que les faders de canal restent des contrôles de niveau vers le mix principal.

Réglage du statut d’envoi pré/post fader

Maintenez la touche Pre enfoncée et touchez les Name Blocks des canaux pour basculer chaque source entre pré et post fader. Le statut pré/post actuel est affiché dans la partie inférieure du Name Block.

Vous pouvez rapidement régler toutes les assignations en pré ou post fader en touchant le Name Block du canal de mix tout en maintenant Pre enfoncé.

Informations sur le flightcase
