IMPORTANT - Lire avant de commencer

Consignes de sécurité

Avant de commencer, lisez les Consignes de sécurité importantes imprimées sur la feuille fournie avec l’équipement. Pour votre propre sécurité ainsi que celle de l’opérateur, de l’équipe technique et des artistes, suivez toutes les instructions et respectez toutes les mises en garde imprimées sur la feuille et sur les panneaux de l’équipement.

Firmware système

La fonction de AHM-64 est déterminée par le firmware (logiciel d’exploitation) qui le fait fonctionner. Le firmware est mis à jour régulièrement à mesure que de nouvelles fonctionnalités sont ajoutées et que des améliorations sont apportées.

ⓘ Vérifiez www.allen-heath.com pour la dernière version du firmware.

Contrat de licence logicielle

En utilisant ce produit Allen & Heath et le logiciel qu’il contient, vous acceptez d’être lié par les termes du Contrat de Licence Utilisateur Final (EULA) correspondant, dont une copie est disponible sur www.allen-heath.com/legal. Vous acceptez d’être lié par les termes de l’EULA en installant, copiant ou utilisant le logiciel.

Informations complémentaires

Veuillez consulter le site web Allen & Heath pour plus d’informations, la base de connaissances et le support technique. Pour plus d’informations sur la configuration et les fonctions de AHM-64, veuillez vous référer à l’aide du System Manager de AHM-64.

ⓘ Vérifiez la dernière version de ce Guide de démarrage.

Précautions générales

• Protégez l’équipement contre les dommages dus à la contamination par des liquides ou de la poussière.
• Si l’équipement a été stocké à des températures inférieures à zéro, laissez-lui le temps d’atteindre une température de fonctionnement normale avant de l’utiliser sur le site.
• Évitez d’utiliser l’équipement dans des conditions de chaleur extrême et en plein soleil. Assurez-vous que les orifices de ventilation ne sont pas obstrués et qu’il y a une circulation d’air adéquate autour de l’équipement.
• Nettoyez l’équipement avec une brosse douce et un chiffon sec non pelucheux. N’utilisez pas de produits chimiques, d’abrasifs ou de solvants.
• Il est recommandé que l’entretien soit effectué uniquement par un agent Allen & Heath agréé. Les coordonnées de votre distributeur local sont disponibles sur le site Allen & Heath. Allen & Heath décline toute responsabilité en cas de dommages causés par la maintenance, la réparation ou la modification effectuée par du personnel non autorisé.

Enregistrez votre produit

Enregistrez votre produit en ligne sur www.allen-heath.com/register.

Articles contenus dans le colis

Vérifiez que vous avez reçu les éléments suivants :

• AHM-64 processeur matriciel
• Ce Guide de démarrage
• Feuille de sécurité
• Cordon d’alimentation IEC
• Connecteurs Phoenix avec serre-câble (1x 10 broches, 24x 3 broches, 1x 2 broches)

Introduction

AHM-64 est un processeur matriciel audio pour la gestion et l’installation sonore. Il est conçu pour la distribution audio, la sonorisation, la conférence, le traitement des enceintes dans une multitude d’environnements incluant les entreprises, l’hôtellerie, l’éducation, les événements et salles polyvalentes, la vente au détail, les théâtres, les navires de croisière, les lieux sportifs.

Le processeur AHM-64 est complété par un écosystème étendu d’extensions audio à distance, de contrôleurs à distance, d’interfaces, d’applications et de logiciels. Une gamme d’extensions audio portables, montables en rack ou murales est disponible avec un choix de protocoles propriétaires point à point de couche 2 ou de transport Dante.

AHM-64 offre une évolutivité supportant jusqu’à 268 entrées et sorties système, et jusqu’à 96 contrôleurs à distance IP pour le contrôle du volume, la sélection de source musicale, le rappel de préréglages et plus encore. Il peut également s’intégrer avec des appareils tiers via GPIO, TCP/IP ou des systèmes de contrôle standards de l’industrie. L’éditeur et l’application Custom Control d’Allen & Heath offrent plus d’options de contrôle avec des interfaces utilisateur personnalisées pour plusieurs utilisateurs et types d’appareils, avec des fonctionnalités de kiosque et BYOD.

AHM-64 caractéristiques

AHM-64 en un coup d’œil :

• Matrice de traitement 64x64
• 12x12 I/O analogiques locaux
• I/O Port pour réseau audio, jusqu’à 128x128
• Carte optionnelle Dante 96kHz 64x64 (compatible AES67 et DDM)
• Port intégré SLink 128x128 pour extension audio
• 64 sorties de traitement configurables – jusqu’à 64 zones mono / stéréo
• Outils de gestion sonore
  • 8x Mélangeurs automatiques de micros
  • AEC (Annulation d’écho acoustique)*
  • FBS (Suppression de Larsen)*
  • ANC (Compensation du bruit ambiant)
  • Atténuation prioritaire
  • Égaliseur paramétrique 8 bandes, dynamique et délai sur chaque entrée et zone
  • Traitement des enceintes avec filtre de coupure, délai, limiteur et égaliseur paramétrique
• Noyau FPGA 96kHz avec latence ultra-faible
• Compatible avec les contrôleurs à distance Allen & Heath IP1, IP6, IP8
• GPIO local 2x2 plus interface GPIO en réseau
• Alimentation de secours DC
• Logiciel System Manager
• Application et éditeur Custom Control
• 32 profils utilisateur
• Lecture stéréo / dual mono intégrée
• Planificateur d’événements

* avec module optionnel

Installation de AHM-64

Position libre

Pour une utilisation en position libre ou sur étagère, vérifiez que les pieds en plastique sont montés. Assurez une circulation d’air adéquate autour de l’appareil. Il ne doit en aucun cas être couvert. Placez toujours l’appareil sur une surface plane et ferme, éloignée de tout mobilier rembourré ou tapis.

Montage en rack

AHM-64 peut être monté en rack 19 pouces et occupe 2U d’espace. Les pieds en plastique peuvent devoir être retirés avant le montage en rack ; conservez-les pour une utilisation ultérieure.

ⓘ Assurez une convection naturelle de l’air autour de l’appareil en laissant une bonne ventilation devant et derrière l’unité. Les équipements de rack connus pour produire une quantité importante de chaleur ne doivent pas être montés directement au-dessus ou en dessous de l’appareil. Une convection forcée par un plateau de ventilateurs monté en rack peut être souhaitable dans les situations où l’espace est restreint et la température ambiante élevée.

Kit de fixation arrière pour rack

Un kit est disponible pour un support supplémentaire en rack du AHM-64, fixant l’unité à l’arrière d’une armoire de rack dans les environnements où les vibrations ou contraintes mécaniques sont préoccupantes. Le kit de fixation arrière est extensible et peut s’adapter aux racks d’une profondeur entre 485 mm et 600 mm.

Panneau avant

1. LEDs d’état

• PSU Fonctionnement correct de l’alimentation interne universelle.
• DC In Alimentation 12V valide connectée à l’entrée DC.
• Ready L’unité est correctement alimentée et prête à transmettre l’audio.
• Sync L’audio est synchronisé sur une source d’horloge valide.

• Sig Vu-mètre chromatique assignable avec couleur et luminosité variables. Par défaut usine, il mesure le niveau le plus élevé sur tous les canaux d’entrée et de sortie, avec des pics clignotant en rouge.



2. Ventilateurs

Vitesse variable avec détection de température. Assurez-vous que l’ouverture de ventilation n’est pas obstruée.

Panneau arrière

1. Sorties ligne

12 sorties ligne assignables au niveau ligne, équilibrées, sur connecteurs Phoenix. Niveau nominal +4dBu. Les sorties sont protégées par relais pour éviter les bruits de mise sous/hors tension.

Utilisez les connecteurs Phoenix 3 broches fournis avec serre-câble pour une gestion optimale des câbles.

2. Entrées Mic/Ligne

12 préamplis rappelables sur connecteurs Phoenix, pour signaux micro ou ligne équilibrés ou non équilibrés. Gain, atténuateur (Pad) et 48V sont contrôlés numériquement dans le préampli.

Toute prise peut être patchée vers n’importe lequel des 64 canaux d’entrée ou retours d’insert.

Utilisez les connecteurs Phoenix 3 broches fournis avec serre-câble pour une gestion optimale des câbles.

3. Entrée DC

Entrée 12V pour alimentation de secours. Les connecteurs IEC et DC peuvent être connectés simultanément pour une redondance d’alimentation en cas de coupure secteur.

Utilisez le connecteur Phoenix 2 broches fourni avec serre-câble pour une gestion optimale des câbles.

4. Alimentation secteur

Entrée IEC avec alimentation universelle (100-240V AC, 50-60Hz). L’alimentation interne est la source principale et prend le pas sur l’entrée DC sauf en cas de défaut.

Une pince plastique en P-clip est fournie pour sécuriser le câble secteur. Glissez le câble dedans ou fixez-le à l’aide d’un tournevis étoile Torx© T20 pour remettre la pince autour du câble.

5. I/O Port

Port d’interface audio fournissant jusqu’à 128x128 I/O. Installez une des cartes option disponibles pour l’extension système, le réseau audio distribué ou l’intégration système. Consultez www.allen-heath.com pour la liste des cartes option disponibles.

ⓘ Pour le réseau audio Dante, utilisez la carte M-SQ-DANT64 (SQ Dante V2), pas la carte originale M-SQ-DANTE.

6.  Réseau de contrôle

Port Ethernet Gigabit RJ45. Connectez un ordinateur portable, un routeur sans fil ou un switch pour l’utiliser avec AHM-64 System Manager, les contrôleurs à distance IP, l’application Custom Control ou le contrôle TCP. Tous les appareils sur le réseau doivent avoir des adresses IP compatibles.

ⓘ Un interrupteur encastré permet de réinitialiser les paramètres réseau aux valeurs d’usine. Pour réinitialiser, éteignez l’unité, insérez un objet pointu pour appuyer et maintenir l’interrupteur tout en rallumant l’unité. Maintenez l’interrupteur enfoncé pendant au moins 20 secondes.

7. SLink

Pour la connexion à des extensions I/O à distance avec fonctionnement plug & play. Supporte les gammes d’extensions GX, DX, AB et AR ainsi que le DX Hub. Peut également être utilisé pour la connexion à une console de mixage live Allen & Heath SQ, Avantis ou dLive, ou pour relier une autre unité AHM-64.

La LED Lnk/Err clignote en jaune à un rythme régulier lorsque la liaison est établie, et s’allume en rouge si une erreur de communication est détectée.

8. GPIO

Interface à usage général pour l’intégration de contrôle avec du matériel tiers. Offre 2 entrées à commutation vers la masse, et 2 sorties relais sur connecteurs Phoenix, en plus d’une sortie +10V DC.

ⓘ Le courant maximal tiré de l’alimentation +10V pour toutes les sorties combinées ne doit pas dépasser 200 mA.

La sortie 1 peut être câblée en normalement fermée ou normalement ouverte. La sortie 2 est normalement ouverte.

Pour des applications à courant ou tension plus élevés, une alimentation DC externe peut être utilisée. Cela offre également une isolation totale entre le AHM-64 et l’équipement externe.

ⓘ La tension d’alimentation externe maximale ne doit pas dépasser +24V DC. Le courant maximal absorbé par toute sortie à collecteur ouvert ne doit pas dépasser 400 mA.

Utilisez le connecteur Phoenix 10 broches fourni avec serre-câble pour une gestion optimale des câbles.

9. Verrou Kensington

Emplacement pour sécuriser l’unité ou les périphériques avec des cadenas et câbles Kensington standard industriels.

Panneau supérieur

1. Module optionnel

Emplacement pour module de traitement optionnel. Consultez www.allen-heath.com pour la liste des modules disponibles. Suivez les instructions de montage du module optionnel pour l’installation.

⚠ L’installation de tout module optionnel doit être effectuée uniquement par du personnel techniquement qualifié.

Connexions - Audio

Pour toutes les connexions audio, utilisez des câbles CAT5e (ou de spécification supérieure) STP d’une longueur maximale de 100 m.

ⓘ Consultez www.allen-heath.com pour les exigences, recommandations et une liste des câbles CAT disponibles à la commande.

Extensions audio via SLink

Lorsqu’une extension audio est connectée, le port SLink détecte le type d’appareil et bascule automatiquement vers le protocole Allen & Heath, la fréquence d’échantillonnage et la vitesse Ethernet correspondants. Le tableau ci-dessous liste les extensions audio compatibles. Visitez allen-heath.com/everything-io/ pour plus d’informations sur notre gamme d’options d’extension.

Au moment de la connexion ou de la mise sous tension, AHM-64 vérifiera la version du firmware de l’appareil d’extension et mettra à jour ou rétrogradera l’appareil pour correspondre au firmware de l’unité principale.

Jusqu’à 2 extensions dSnake 48kHz peuvent être chaînées en série via SLink, à condition que la première extension soit une AR2412 ou AB168, et que la deuxième extension soit une AB168 ou AR84. La connexion de 2 AR2412 n’est pas supportée.

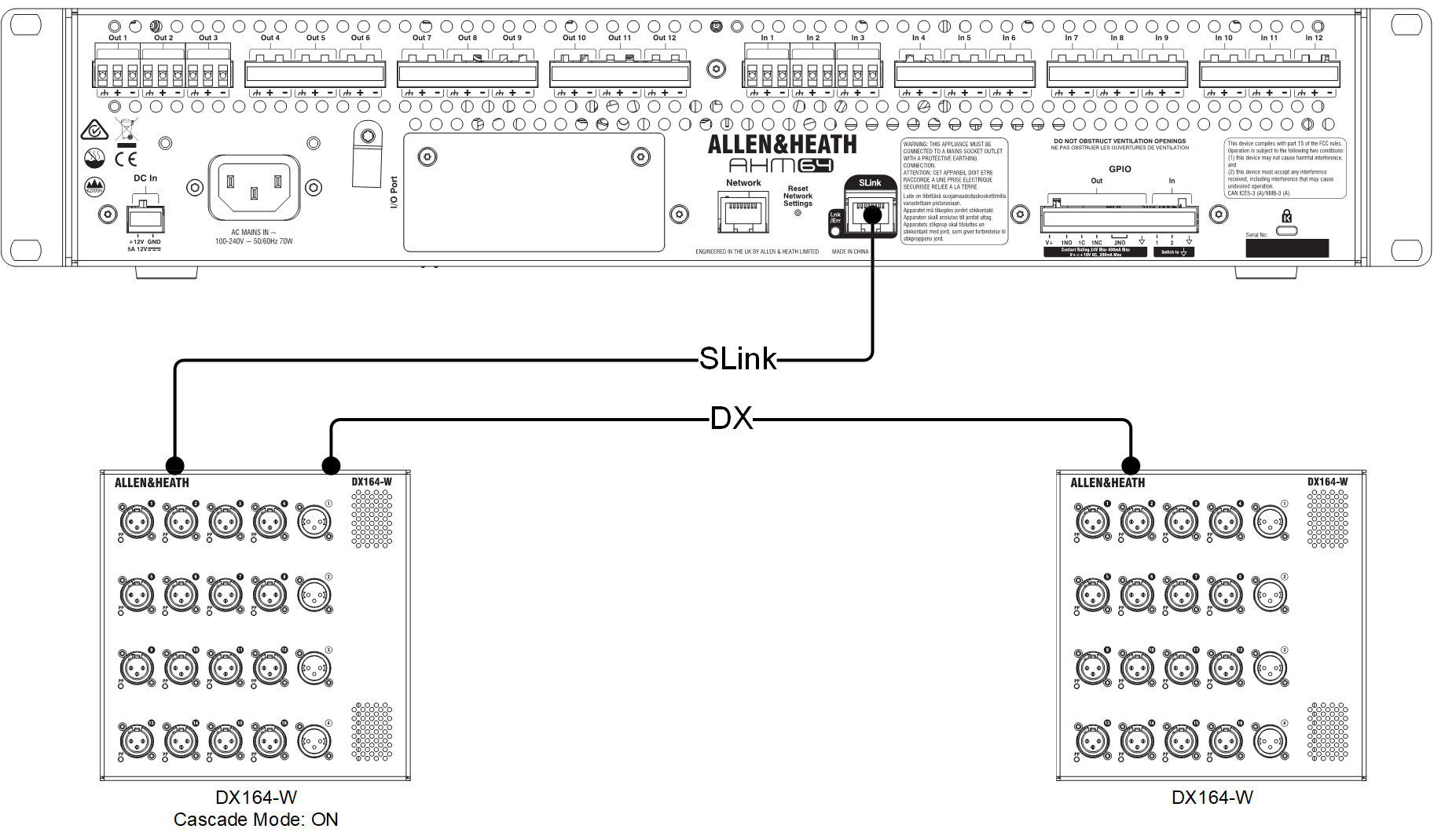

Jusqu’à 2 extensions DX168, DX164-W, DX88 ou DX012 en toute combinaison peuvent être chaînées en série via SLink. AHM-64 ne supporte pas la connexion redondante aux extensions DX.

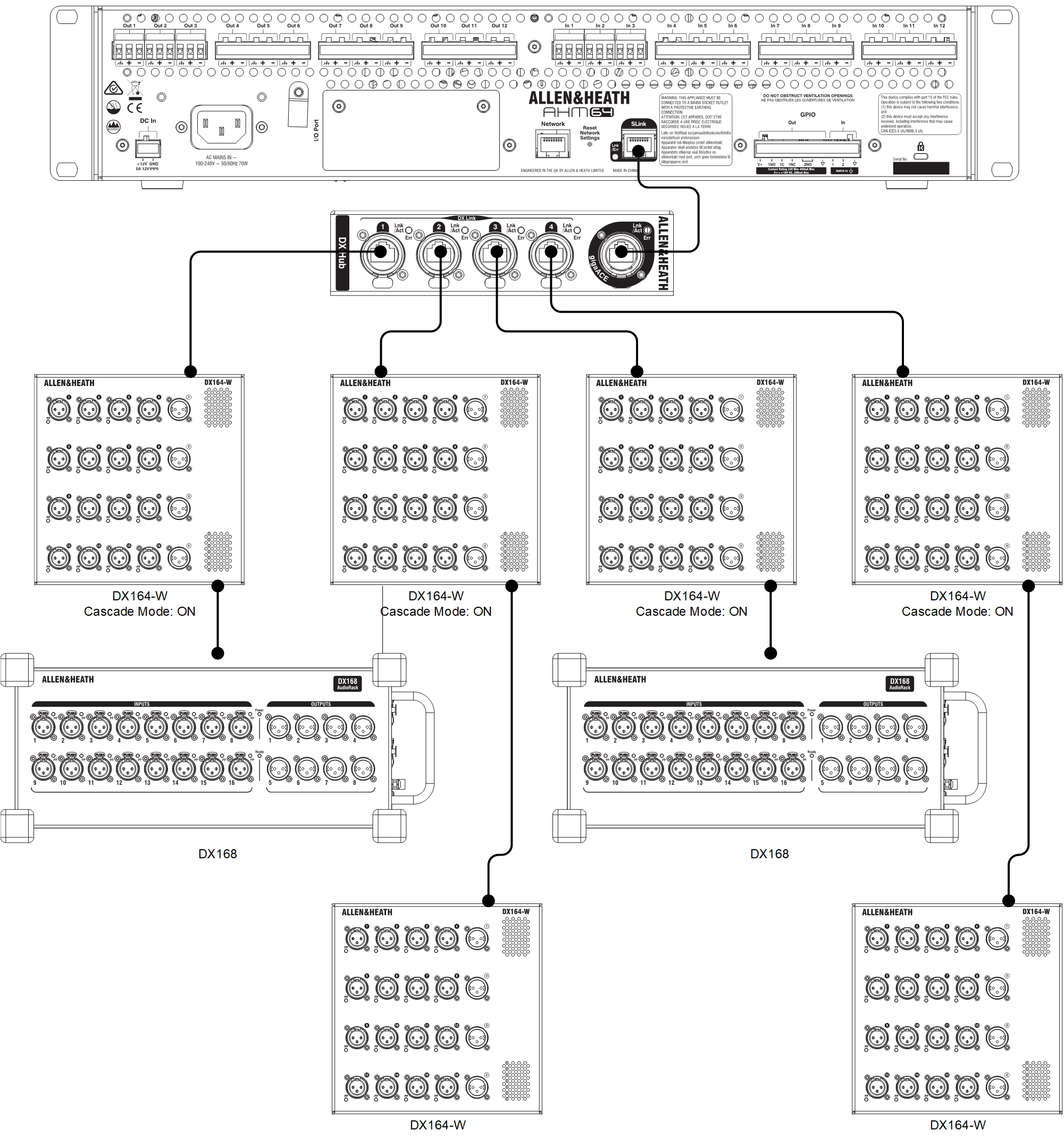

Un DX Hub peut être connecté au port SLink pour une extension supplémentaire avec jusqu’à 8 extensions DX. Il permet également un lien par câble unique vers le processeur AHM-64 dans les cas où plusieurs extensions sont situées à un autre étage, zone ou bâtiment.

Extensions audio et Ethernet

Tous les protocoles listés ci-dessus sont des connexions point à point, compatibles couche 2 Ethernet. gigaACE fonctionne à la vitesse Gigabit Ethernet (1000BASE-T, IEEE 802.3ab). DX et dSnake fonctionnent à la vitesse Fast Ethernet (100BASE-TX, IEEE 802.3u).

Des dispositifs réseau couche 2 et des convertisseurs de média peuvent être utilisés, à condition qu’ils supportent la bonne vitesse de liaison. Les applications typiques incluent la conversion en fibre optique pour des câbles plus longs, ou l’intégration dans une infrastructure Ethernet existante. Référez-vous aux consignes suivantes et testez toujours le réseau pour sa fonctionnalité et sa fiabilité avant sa mise en service. Des conseils supplémentaires et notes sur les VLAN, ports TCP et bande passante sont disponibles sur la base de connaissances et le site web Allen & Heath.

ⓘ Les protocoles couche 2.5 et supérieurs, y compris Spanning Tree, paquets sortants tagués et protection contre les tempêtes de broadcast peuvent causer des interruptions dans les données audio ou des clics audibles. Les switches intelligents / managés peuvent permettre de désactiver les fonctions couche 3 ou 4, mais en règle générale, nous recommandons d’utiliser uniquement des dispositifs couche 2.

ⓘ Notez qu’aucun autre appareil ne doit être branché sur un switch transportant gigaACE, dSnake ou DX audio. La connexion parallèle de plusieurs extensions sur le même switch n’est pas possible.

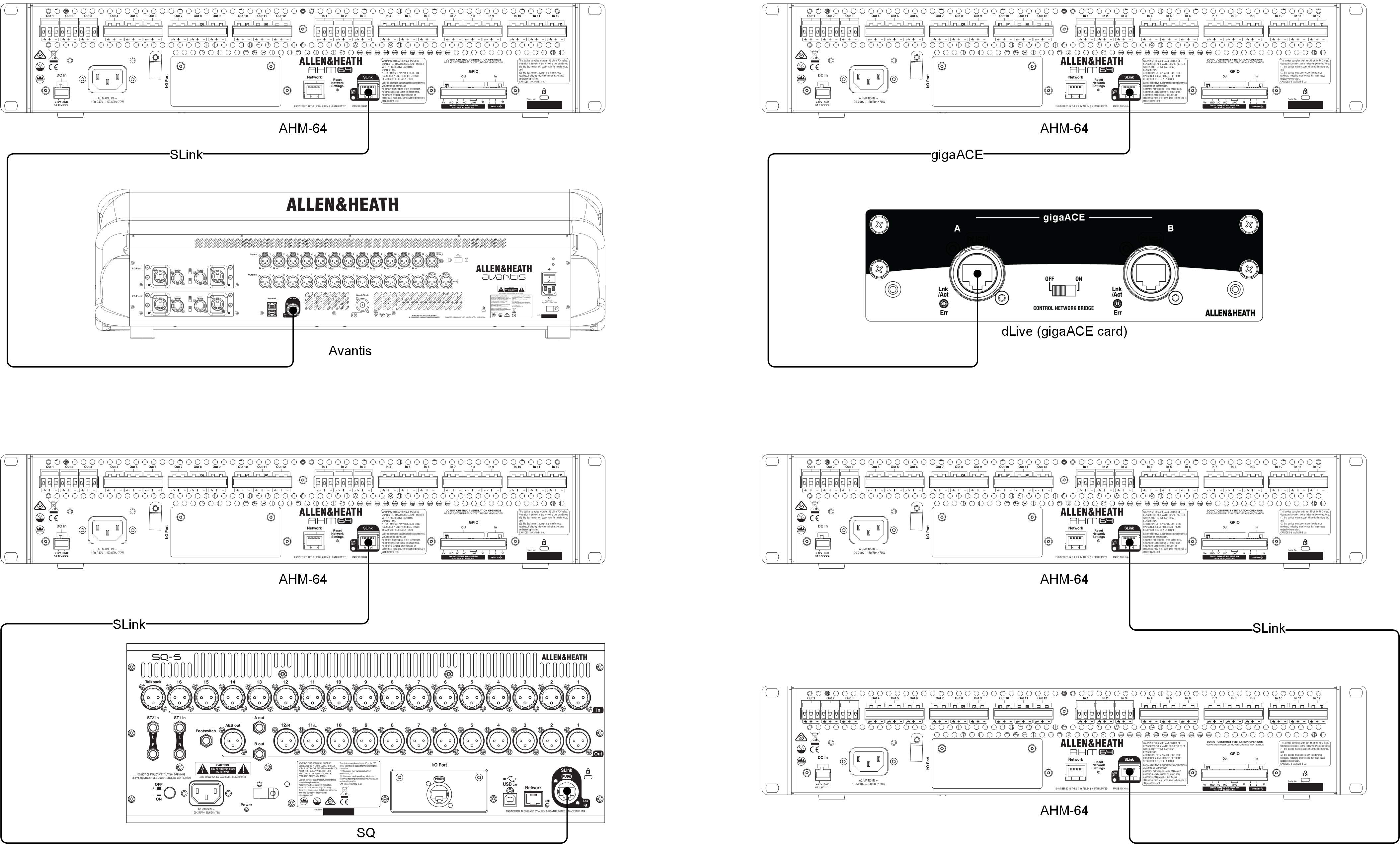

Autres connexions SLink

Le port SLink peut être connecté directement à une autre unité AHM-64, une console Allen & Heath compatible SLink telle que SQ ou Avantis, ou un système dLive équipé d’une carte gigaACE. Cette connexion permet 128x128 canaux audio.

ⓘ Réglez les options de synchronisation audio pour qu’un appareil soit le maître d’horloge (réglé sur « Interne ») et l’autre soit un esclave d’horloge (réglé pour se synchroniser depuis SLink ou I/O Port selon le cas).

ⓘ Le port SLink ne transporte pas les données du réseau de contrôle. Utilisez le port Réseau pour connecter plusieurs unités AHM-64 ou autres consoles Allen & Heath à des fins de contrôle, par exemple pour les rappels de scènes intégrés ou l’utilisation de System Manager.

Dante extensions

Le contrôle des extensions DT168 ou DT164-W nécessite une carte M-SQ-DANT64 (SQ Dante V2) installée dans le port I/O.

Utilisez Dante Controller pour router les signaux entre les appareils Dante. Lorsqu’une prise valide DT168 ou DT164-W est routée vers AHM-64 et patchée vers un canal d’entrée, System Manager affichera les contrôles de gain préampli, +48V et atténuateur pour la prise.

Les extensions DT doivent toujours être esclaves d’horloge sur le réseau Dante, le processeur AHM-64 étant typiquement réglé en « Maître préféré » et « Activer la synchronisation externe ».

ⓘ Consultez le Guide de démarrage des extensions DT sur www.allen-heath.com pour plus d’informations.

Connexions - Contrôle

Un ordinateur, un routeur sans fil ou un switch peut être connecté au port Réseau pour utilisation avec AHM-64 System Manager, les contrôleurs à distance IP, l’application Custom Control ou le contrôle TCP.

Pour toutes les connexions, utilisez des câbles CAT5e (ou de spécification supérieure) d’une longueur maximale de 100 m.

ⓘ Consultez www.allen-heath.com pour les exigences, recommandations et une liste des câbles CAT disponibles à la commande.

AHM-64 communique via TCP/IP. Tous les appareils sur le réseau doivent avoir des adresses IP compatibles. Les paramètres d’usine pour AHM-64 sont :

Adresse IP 192.168.1.90

Masque de sous-réseau 255.255.255.0

Passerelle 192.168.1.254

ⓘ AHM-64 supporte jusqu’à 100 connexions TCP. Celles-ci incluent tout contrôleur IP, interface GPIO, instance de System Manager ou Custom Control. Plus d’informations sont disponibles sur la base de connaissances en ligne Allen & Heath.

Logiciels et applications

Pour une connexion directe filaire d’un ordinateur portable utilisant System Manager ou l’éditeur Custom Control, configurez l’ordinateur portable avec une adresse IP statique compatible, par exemple 192.168.1.10.

Pour les connexions LAN ou sans fil, y compris les applications Custom Control, configurez le routeur / point d’accès avec une adresse IP compatible, par exemple 192.168.1.254, et sa plage DHCP à une plage compatible, par exemple 192.168.1.100 à 192.168.1.200. Configurez tout ordinateur portable, tablette ou appareil mobile en DHCP / « obtenir une adresse IP automatiquement ».

Contrôleurs IP

AHM-64 est compatible avec les contrôleurs à distance et interfaces GPIO listés ci-dessous. Tous les appareils listés ici peuvent être configurés en DHCP si nécessaire.

La fonction des contrôleurs IP et GPIO est configurée via AHM System Manager.

Au moment de la connexion ou de la mise sous tension, AHM-64 vérifiera la version du firmware des contrôleurs IP et GPIO et mettra à jour ou rétrogradera l’appareil pour correspondre au firmware de l’unité principale.

Visitez www.allen-heath.com pour plus d’informations sur notre gamme de contrôleurs à distance.

Connexion via WAN

Pour la connexion de System Manager ou Custom Control via un WAN, les ports TCP 51321 et UDP 51324 doivent être redirigés par le NAT vers l’adresse IP du processeur AHM-64.

ⓘ Nous recommandons fortement d’utiliser un VPN sécurisé pour accéder au réseau local. Lors d’une connexion directe via Internet, utilisez un pare-feu de qualité et un NAT pour bloquer les ports lorsqu’ils ne sont pas utilisés.

Protocole TCP

Un protocole TCP pour le contrôle et l’interrogation des paramètres de AHM-64 est disponible et documenté sur www.allen-heath.com. Les clients doivent être configurés pour utiliser le port TCP 51325 (non sécurisé) ou le port TLS/TCP 51327.

ⓘ Vérifiez sur www.allen-heath.com la disponibilité de pilotes ou de modèles de projet pour les principaux systèmes de contrôle tels que Crestron ou AMX.
