IMPORTANT - Read before starting

Safety instructions

Before starting, read the Important Safety Instructions printed on the sheet supplied with the equipment. For your own safety and that of the operator, technical crew and performers, follow all instructions and heed all warnings printed on the sheet and on the equipment panels.

System operating firmware

The function of this product is determined by the firmware (operating software) that runs it. Firmware is updated regularly as new features are added and improvements made.

ⓘ Check www.allen-heath.com for the latest version of firmware for the product or the host system.

Software licence agreement

By using this Allen & Heath product and the software within it you agree to be bound by the terms of the relevant End User Licence Agreement (EULA), a copy of which can be found at www.allen-heath.com/legal. You agree to be bound by the terms of the EULA by installing, copying, or using the software.

Further information

Please refer to the Allen & Heath website for further information, knowledgebase and technical support. For more information on setup and mixing functions please refer to the Firmware Reference Guides available for download at www.allen-heath.com.

You can also join our Allen & Heath Digital Community to share knowledge and information with other users.

General precautions

• Protect the equipment from damage through liquid or dust contamination.
• If the equipment has been stored in sub-zero temperatures allow time for it to reach normal operating temperature before use at the venue. Recommended operating temperature is 0 to 40 degrees Celsius.
• Avoid using the equipment in extreme heat and direct sunlight. Make sure the ventilation slots and fans are not obstructed and that there is adequate air movement around the equipment.
• Clean the equipment with a soft brush and dry lint-free cloth. Do not use chemicals, abrasives or solvents. Do not use lubricant or contact cleaner on faders.
• It is recommended that servicing is carried out only by an authorised Allen & Heath agent. Contact details for your local distributor can be found on the Allen & Heath website. Allen & Heath do not accept liability for damage caused by maintenance, repair or modification by unauthorised personnel.

Register your product

Register your product online at www.allen-heath.com/register.

Warranty

A limited manufacturer's warranty applies to this product, the conditions of which can be found at www.allen-heath.com/legal.

Artículos Empaquetados

• SQ+ Mezclador de Audio Digital
• Tarjeta con Código QR
• Folleto de seguridad
• Cable de alimentación IEC

Introducción

Diseñada para aplicaciones donde se requiere mezcla y procesamiento de audio de alta calidad en una unidad compacta y confiable, y construida sobre un núcleo Allen & Heath XCVI, la serie de mezcladores digitales SQ+ cuenta con procesamiento a 96kHz, profundidad de bits variable y latencia ultra baja.

En comparación con la serie original SQ, los modelos SQ+ incluyen una pantalla táctil más grande con una interfaz gráfica de usuario 'oscura' mejorada, mayor potencia por canal para ejecutar la última generación de procesamiento DEEP Add-On y cuatro motores RackUltra FX con envíos y retornos dedicados que se suman a los 8 motores FX 'estándar' originales.

Todos los modelos SQ+ pueden usarse de forma independiente, o el conteo de enchufes I/O puede aumentarse con una gama de expansores y tarjetas de opción. También pueden personalizarse con opciones adicionales de procesamiento ‘Add-on’.

Al tener el mismo núcleo de procesamiento, todos los modelos cuentan con las mismas capacidades de procesamiento, enrutamiento, conectividad y control externo. Las diferencias entre modelos son las siguientes:

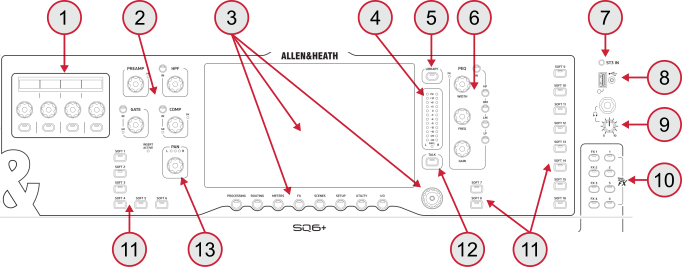

Panel Superior: Pantalla y Controles

1. Codificadores Asignables (SQ6+/SQ7+)
   Use la pantalla de configuración para asignar funciones y acceder rápidamente a parámetros usados frecuentemente.
2. Canal (Pre/HPF/Gate/Comp)
   Controles físicos para el canal seleccionado. Preamplificador, frecuencia HPF, umbral de Gate, umbral de compresión.
3. Pantalla táctil, teclas de selección de pantalla y codificador de pantalla
   Vea el procesamiento y acceda a los menús de enrutamiento y configuración usando las teclas debajo. Toque para seleccionar un parámetro y use el codificador para ajustar valores.
4. Medidor Principal
   Muestra el nivel de mezcla LR o la señal PAFL seleccionada.
5. Tecla de Biblioteca
   Abre diferentes bibliotecas para guardar y recuperar preajustes para procesamiento de canal/mezcla/FX.
6. Canal (PEQ)
   Controles físicos para el canal seleccionado. Teclas de selección de bandas de EQ y controles paramétricos.
7. Entrada ST3
   Entrada estéreo de jack de 3.5mm, puede usarse para conectar un dispositivo externo de música ambiental.
8. Puerto SQ-Drive
   Grabe/reproduzca audio directamente desde/hacia una unidad USB. Transfiera datos de escenas, shows y biblioteca usando una llave USB. Actualice el firmware SQ+.
9. Salida de Auriculares y Control de Nivel
10. Teclas de Selección de Envíos FX y RackUltra FX
    Presione una tecla azul ‘FX’ para mostrar sus envíos en los faders y su nivel total de envío en la tira de fader MIX.
11. SoftKeys Asignables
    Use la pantalla de configuración para asignar funciones como silencios, tempo de tap, recuperación de escenas, control SQ-Drive y más.
12. Tecla de Talk
    Interruptor momentáneo o con bloqueo para el micrófono de talkback.

13. Control de Pan

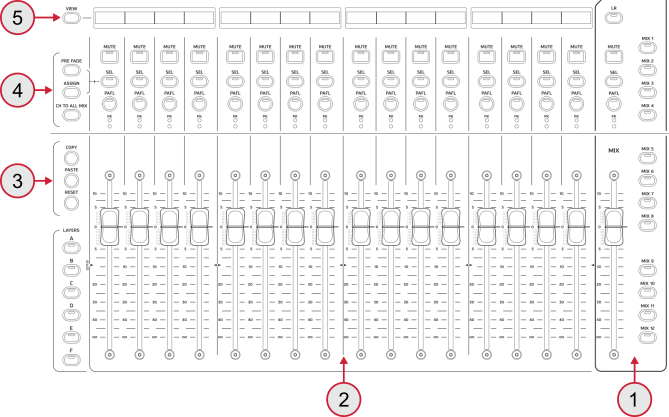

Panel Superior: Faders

1. Tira MIX y Teclas de Selección MIX
   Presione una tecla azul ‘Mix’ o 'FX' para mostrar sus envíos en los faders y su nivel total de envío en la tira de fader MIX. Seleccione ‘LR’ para trabajar con la mezcla principal LR y los faders de canal.
2. Tiras de Fader y Teclas de Selección de CAPAS
   6 capas de faders proporcionan tiras asignables para acceder a cualquier combinación de canales, retornos, niveles de envío de mezcla general y DCAs. Cada tira tiene fader, mute, selección y teclas PAFL, medidor de pico y señal.
3. Teclas COPIAR/PEGAR/REINICIAR
   Se usan para copiar, pegar o reiniciar bloques de procesamiento o parámetros de canal.
4. Teclas PRE FADE, ASSIGN y CH TO ALL MIX
   Mantenga presionada ‘PRE FADE’ y pulse ‘SEL’ para alternar envíos pre o post fader al mix seleccionado.
   Mantenga presionada ‘ASSIGN’ y pulse ‘SEL’ para asignar o desasignar canales al mix seleccionado.
   Presione y mantenga 'CH TO ALL MIX' para mostrar todos los envíos a mezclas para el canal seleccionado. Las pantallas de las tiras de canal muestran los nombres de las mezclas.
5. Pantallas de las Tiras de Fader
   Las pantallas LCD muestran el nombre y color del canal para cada tira. Presione (y mantenga) la tecla ‘VIEW’ una vez para ver tipo y número de canal, presione dos veces (y mantenga) para ver información de conexión.

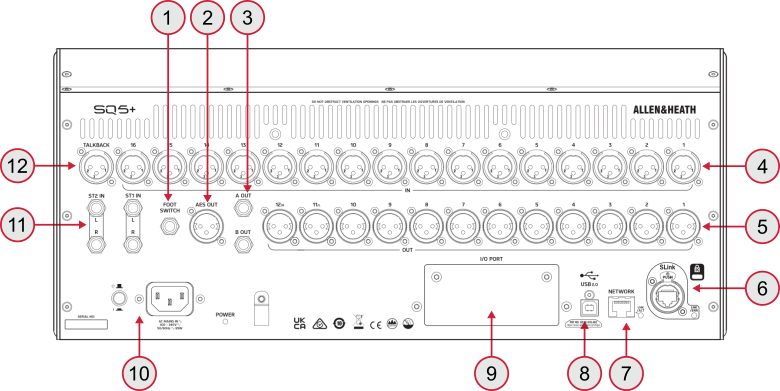

Panel Trasero

1. Conexión para Pedal Mono/Dual
2. Salida Digital AES
3. Salidas Locales TRS
4. Entradas Locales Mic/Linea
5. Salidas Locales XLR
6. Puerto SLink
   Conexión digital multicanal de audio. Para uso con la gama de expansores Allen&Heath Everything I/O o conexión directa a otros mezcladores Allen&Heath (donde sea compatible).
7. Puerto de Red
   Conéctese a un router para control de red/inalámbrico.
8. Puerto USB-B
   Conexión a computadora para audio multicanal y MIDI I/O
9. Puerto I/O - Tarjeta de opción
   Audio digital multicanal multi-formato.
10. Entrada y Interruptor de Alimentación Principal
11. Entradas Locales Estéreo de Línea
12. Entrada de Micrófono Talkback

Audio Digital I/O y Expansión

SQ+ tiene enchufes de entrada y salida ‘Local’ integrados. Las entradas locales incluyen entradas mic/línea en XLR con preamplificador y ADC asociados y conexiones TRS de nivel de línea con ADC. Las salidas locales incluyen salidas analógicas de nivel de línea tanto XLR como TRS con DAC asociado, así como una salida digital estéreo AES3 en XLR.

Además de los I/O Locales, SQ+ cuenta con múltiples conexiones digitales I/O. Estas se presentan al usuario de la misma manera que los enchufes locales y también pueden usarse de la misma forma, como fuentes para canales de entrada y destinos para salidas, o para puntos de inserción y líneas de enlace.

USB-B y SQ-Drive

SQ+ cuenta con una interfaz USB-B de audio/MIDI integrada y compatible con clase que puede usarse sin controladores en cualquier dispositivo/SO que soporte dispositivos de audio/MIDI compatibles con clase.

Para mejorar el rendimiento, la compatibilidad de software y opciones avanzadas del sistema, se puede descargar un controlador para Windows desde https://www.allen-heath.com/resources.

La interfaz de audio USB-B es bidireccional con 32 entradas y 32 salidas que funcionan a 48kHz o 96kHz. Puede usarse con todos los principales DAW y software de audio profesional para grabación y reproducción multicanal.

La conexión SQ-Drive es USB-A y puede usarse con almacenamiento USB directamente para grabar o reproducir hasta 16 canales a 96kHz o hasta 32 canales a 48kHz.

ⓘ La conexión y reproducción para USB-B y SQ-Drive se presenta simplemente como ‘USB’ en el SQ+. La reproducción solo puede hacerse desde USB-B o SQ-Drive en un momento dado.

SLink Puerto

El Puerto SLink se usa para conectar la gama de cajas de escenario/expansores digitales A&H Everything I/O (https://www.allen-heath.com/everything-i-o/) para audio multicanal bidireccional y, donde sea posible, control de opciones de preamplificador y SRC. También puede usarse para conectar directamente a otro puerto SLink o tarjeta de opción GigaACE en un mezclador para transmitir y recibir audio multicanal.

SLink no es un protocolo en sí, sino un puerto inteligente que cambia de modo dependiendo del primer dispositivo conectado y puede ejecutar uno de tres protocolos a la vez. Realiza conversión de frecuencia de muestreo cuando es necesario, ya que el SQ+ siempre funciona internamente a 96kHz para todo el procesamiento y mezcla.

Para más información y ejemplos de configuraciones posibles de SLink, consulte el documento ‘SLink Connections’ disponible para descargar en https://www.allen-heath.com/.

ⓘ Los expansores no alteran el número de canales de procesamiento disponibles en el núcleo del mezclador, pero aumentan el número de enchufes de entrada y salida disponibles para usar en el sistema.

ⓘ El control de preamplificadores en un expansor siempre es desde el mezclador al que está conectado el expansor. A menos que se usen expansores DT Dante, donde múltiples mezcladores pueden controlar el mismo preamplificador.

ⓘ Para todas las conexiones de audio digital que usan conexiones de red, utilice cables CAT5e (o de especificación superior) STP de hasta 100 m de longitud.

ⓘ Consulte Cables Recomendados para requisitos y recomendaciones de cables.

ⓘ Consulte https://www.allen-heath.com/hardware/sq/sq-accessories/ para una lista de cables CAT disponibles para ordenar.

I/O Puerto

El Puerto I/O permite la instalación de una tarjeta de opción SQ para protocolos de terceros o un puerto SLink adicional.

Las tarjetas de opción disponibles incluyen:

SLink

Proporciona un puerto SLink secundario con SRC independiente para conectar hasta 128x128 canales a 96kHz. Puede usarse para ejecutar dos protocolos diferentes de A&H con un solo SQ+ y/o para conectar expansores al mismo tiempo que otros mezcladores.

Dante 32x32

Proporciona una conexión de 32x32 canales a una red Dante a 48kHz o 96kHz. También puede usarse para conexión de expansores DT.

Dante 64x64

Proporciona una conexión de 64x64 canales a una red Dante a 48kHz o 96kHz. También puede usarse para conexión de expansores DT.

Waves

Proporciona una conexión de 64x64 canales a una red Waves SoundGrid a 48kHz o 96kHz. Puede usarse con hardware y software Waves (ej. Waves SoundGrid Server y SuperRack).

MADI

Proporciona dos pares MADI I/O en BNC para operación a 48kHz (64 canales con opciones de redundancia) o 96kHz (32x32 en cada par). Incluye conexión BNC Wordclock conmutables (In/Out).

Control del mezclador

El núcleo de procesamiento de audio es controlado por la ‘capa de control’ que comprende control local de superficie, control de red y control MIDI.

Con todos los mezcladores digitales Allen & Heath, el núcleo de audio y la capa de control se mantienen algo separados para evitar que cualquier problema con la red de control afecte al audio.

Los cambios al núcleo se realizan desde la capa de control y cualquier cambio en el núcleo se refleja en la capa de control. De esta forma, el estado actual del núcleo del mezclador siempre es visible y preciso.

Control local de superficie

La sección superior de la superficie cuenta con una pantalla táctil con teclas de selección de pantalla y control rotativo asociados.

Seleccione una pantalla, luego toque en ella para navegar y accionar cualquier botón en pantalla. Seleccione parámetros en pantalla, y el control rotativo táctil se iluminará para mostrar que puede usarse para ajuste.

Alrededor de la pantalla hay controles físicos dedicados que se iluminan cuando están activos, junto con controles ‘Soft’ personalizables. SoftKeys y Soft Rotaries pueden configurarse para controlar funciones y parámetros específicos, incluyendo opciones para controlar el canal seleccionado actualmente. Sus funciones pueden cambiarse escena por escena si se requiere.

La tecla dedicada de Biblioteca se ilumina siempre que se visualiza una pantalla que tiene una Biblioteca asociada. Esto permite almacenar datos de usuario y recuperar datos de fábrica y de usuario.

El nivel de auriculares es un control analógico para el amplificador de auriculares.

La sección inferior incluye 6 capas personalizadas de tiras de canal, permitiendo silenciar, seleccionar o escuchar canales en el bus de auriculares PAFL (Pre/After Fade Listen). Con un canal seleccionado, los controles dedicados se aplican a ese canal y las pantallas de Procesamiento y Enrutamiento muestran todas las opciones de procesamiento y enrutamiento para ese canal. Al presionar una tecla azul Mix se muestran los niveles de envío a esa mezcla en todos los faders de la tira de canal, siendo el predeterminado la mezcla principal LR.

Se proporcionan teclas Copiar, Pegar y Reiniciar que pueden usarse con teclas de entrada/salida de procesamiento de superficie, teclas de selección de tira y elementos en pantalla (ej. Escenas en la lista de Scene) para facilitar la duplicación o reinicio de parámetros y datos.

ⓘ Consulte la guía de referencia del firmware correspondiente para más información sobre la navegación y características del firmware instalado.

Control de red

Hay 2 aplicaciones de control remoto disponibles para la serie SQ+:

SQ+MixPad – para el ingeniero

Proporciona control sobre casi todos los parámetros y configuraciones del mezclador, incluyendo muchas funciones de configuración. También puede usarse en modo Offline como editor.

SQ+4You – para el intérprete

Proporciona control fácil de usar sobre una sola mezcla, permitiendo controlar niveles de monitoreo sin riesgo de afectar las mezclas de otros intérpretes.

Información de red

Todos requieren que el dispositivo que ejecuta la app y el SQ+ sean clientes en la misma red y en el mismo rango de direcciones.

El puerto de red del SQ+ puede conectarse a un puerto LAN en un router, punto de acceso o switch, o directamente al dispositivo. Por defecto, el SQ+ está configurado para recibir una dirección vía DHCP. Si no se asigna una dirección, se asignará automáticamente una. También es posible configurar una dirección estática para el SQ+.

Los dispositivos que ejecutan apps pueden conectarse a la misma red y sus direcciones configurarse dentro del mismo rango.

ⓘ Un total de 8 apps remotas pueden conectarse a un SQ+ al mismo tiempo, con hasta 3 de estas siendo SQ+MixPad.

ⓘ Todas las configuraciones de red del SQ+ se encuentran en la pantalla SETUP > Configuración de Red.

ⓘ Para más información sobre conexión y funcionalidad de apps, consulte el documento de ayuda dentro de la app y la guía de referencia del firmware.

MIDI control

MIDI (Interfaz Digital de Instrumentos Musicales) es un protocolo de comunicación estandarizado que permite que dispositivos digitales se comuniquen y que un equipo controle a otro.

El SQ+ envía y recibe MIDI por USB (a través del puerto USB-B) así como por ethernet (usando MIDI sobre TCP/IP vía el puerto de red).

Los mensajes se dividen en dos conjuntos de mensajes bidireccionales. Aquellos usados con parámetros de mezcla SQ+ (es decir, control de nivel de canales de audio SQ+), y aquellos usados para controlar software o equipos externos (es decir, para controlar un DAW).

Cuando está conectado a un dispositivo usando el puerto USB-B, el SQ+ aparecerá como un dispositivo de entrada y salida MIDI compatible con clase. Esto puede usarse con software directamente o mediante la aplicación Allen & Heath MIDI Control.

Para conectar un dispositivo al SQ+ a través de una red, puede usarse Allen & Heath MIDI Control. Todos los demás clientes usados para comunicación en red deben configurarse para enviar mensajes a la dirección IP del SQ+ y usar el puerto 51325.

Consulte el documento del Protocolo MIDI SQ+ disponible en https://www.allen-heath.com/resources para detalles completos sobre mensajes MIDI para la serie SQ+.

Descargue la versión más reciente de la aplicación Allen & Heath MIDI Control desde https://www.allen-heath.com/resources y consulte el artículo de ayuda MIDI Control para información sobre instalación, configuración y uso.
