IMPORTANTE - Leer antes de comenzar

Instrucciones de seguridad

Antes de comenzar, lea las Instrucciones Importantes de Seguridad impresas en la hoja suministrada con el equipo. Por su propia seguridad y la del operador, el equipo técnico y los artistas, siga todas las instrucciones y preste atención a todas las advertencias impresas en la hoja y en los paneles del equipo.

Firmware operativo del sistema

La función del procesador AHM está determinada por el firmware (software operativo) que lo ejecuta. El firmware se actualiza regularmente a medida que se agregan nuevas funciones y se realizan mejoras.

ⓘ Consulte www.allen-heath.com para obtener la última versión del firmware.

Acuerdo de licencia de software

Al usar este producto Allen & Heath y el software contenido en él, acepta estar sujeto a los términos del correspondiente Acuerdo de Licencia de Usuario Final (EULA), cuyo ejemplar puede encontrarse en www.allen-heath.com/legal. Usted acepta estar sujeto a los términos del EULA al instalar, copiar o usar el software.

Más información

Consulte el sitio web de Allen & Heath para obtener más información, base de conocimientos y soporte técnico. Para más información sobre la configuración y funciones de AHM, consulte la Ayuda de AHM System Manager.

Precauciones generales

• Proteja el equipo contra daños por contaminación líquida o de polvo.
• Si el equipo ha sido almacenado en temperaturas bajo cero, permita tiempo para que alcance la temperatura normal de funcionamiento antes de usarlo en el lugar.
• Evite usar el equipo en calor extremo y luz solar directa. Asegúrese de que las ranuras de ventilación no estén obstruidas y que haya un movimiento adecuado de aire alrededor del equipo.
• Limpie el equipo con un cepillo suave y un paño seco sin pelusa. No use productos químicos, abrasivos ni solventes.
• Se recomienda que el mantenimiento sea realizado únicamente por un agente autorizado de Allen & Heath. Los datos de contacto de su distribuidor local pueden encontrarse en el sitio web de Allen & Heath. Allen & Heath no acepta responsabilidad por daños causados por mantenimiento, reparación o modificación por personal no autorizado.

Registre su producto

Registre su producto en línea en www.allen-heath.com/register

Artículos incluidos

Verifique que ha recibido lo siguiente:

• AHM procesador matriz
• Esta Guía de Inicio Rápido
• Hoja de Seguridad
• Cable de alimentación IEC
• Conectores Phoenix con alivio de tensión - 1x 10 pines, 16x 3 pines (AHM-16), 24x 3 pines (AHM-32)

Introducción

AHM-16 y AHM-32 son procesadores matriz de audio para gestión e instalación de sonido. Están diseñados para distribución de audio, megafonía, conferencias, procesamiento de altavoces en una multitud de entornos que incluyen corporativos, hospitalidad, educación, eventos y locales multiusos, retail, teatros, cruceros, estadios deportivos.

El procesador AHM se complementa con un ecosistema ampliado de expansores de audio remotos, controladores remotos, interfaces, aplicaciones y software. Está disponible una familia de expansores de audio portátiles, montables en rack o en pared con opción de protocolos propietarios punto a punto Layer-2 o Dante.

Se dispone de una gama de controladores remotos IP para control de volumen, selección de fuente musical, recuperación de presets y más. AHM también puede integrarse con dispositivos de terceros mediante GPIO, TCP/IP o sistemas de control estándar de la industria. El editor y la app Custom Control de Allen & Heath ofrecen más opciones de control e interfaces de usuario personalizadas para múltiples usuarios y tipos de dispositivos, con capacidad para kioscos y BYOD.

AHM-16 características

AHM-16 características a simple vista:

• Matriz de procesamiento 16x16
• 8x8 I/O analógicos locales
• I/O Puerto para expansión o red de audio, hasta 128x128
• Tarjetas opcionales Dante 96kHz (listo para AES67 y DDM)
• 16 salidas de procesamiento configurables – hasta 16 zonas mono / 8 estéreo
• Herramientas de gestión de sonido
  • Mezclador Automático de Micrófonos
  • ANC (Compensación de Ruido Ambiental)
  • Reducción de volumen por prioridad
  • PEQ de 8 bandas, dinámica y retardo en cada entrada y zona
  • Procesamiento de altavoces con filtro crossover, retardo, limitador y PEQ
• Núcleo FPGA a 96kHz con latencia ultra baja
• Compatible con controladores remotos Allen & Heath IP1, IP6, IP8
• GPIO local 2x2 más interfaz GPIO en red
• Pantalla en panel frontal y 4 SoftKeys programables
• 4 perfiles de usuario
• Programador de eventos

AHM-32 características

AHM-32 características a simple vista:

• Matriz de procesamiento 32x32
• 12x12 I/O analógicos locales
• I/O Puerto para expansión o red de audio, hasta 128x128
• Tarjetas opcionales Dante 96kHz (listo para AES67 y DDM)
• 32 salidas de procesamiento configurables – hasta 32 zonas mono / 16 estéreo
• Herramientas de gestión de sonido
  • 4x Mezclador Automático de Micrófonos
  • AEC (Cancelación Acústica de Eco)*
  • FBS (Supresión de Retroalimentación)*
  • ANC (Compensación de Ruido Ambiental)
  • Reducción de volumen por prioridad
  • PEQ de 8 bandas, dinámica y retardo en cada entrada y zona
  • Procesamiento de altavoces con filtro crossover, retardo, limitador y PEQ

*con módulo opcional

• Núcleo FPGA a 96kHz con latencia ultra baja
• Compatible con controladores remotos Allen & Heath IP1, IP6, IP8
• GPIO local 2x2 más interfaz GPIO en red
• Pantalla en panel frontal y 8 SoftKeys programables
• 16 perfiles de usuario
• Programador de eventos

Instalación de AHM-16 / AHM-32

Uso en superficie

Para uso en superficie o en estante, aplique los pies adhesivos de plástico en las posiciones indicadas a continuación.

Asegúrese de que haya un flujo de aire adecuado alrededor de la unidad. No debe estar cubierta de ninguna manera. Siempre coloque la unidad sobre una superficie firme y plana, alejada de muebles blandos o alfombras.

Montaje en rack

AHM-16 y AHM-32 son montables en rack de 19 pulgadas y ocupan 1U de espacio en rack. Es posible que sea necesario retirar los pies plásticos antes del montaje en rack; guárdelos para uso futuro.

ⓘ Asegure la convección natural del flujo de aire alrededor de la unidad permitiendo buena ventilación delante y detrás de la unidad. Los equipos de rack que producen una cantidad significativa de calor no deben montarse directamente encima o debajo de la unidad. En situaciones de espacio restringido y alta temperatura ambiente, puede ser deseable usar convección forzada mediante un ventilador montado en rack.

Panel frontal

1. SoftKeys

SoftKeys programables para control local del usuario. Las funciones son asignadas por el software AHM System Manager e incluyen silencio de entrada / zona / cruce, nivel, recuperación de preset, selección de preset, megafonía, selección de fuente de zona.

2. Pantalla LCD y botones Select

La pantalla LCD muestra información sobre la unidad o la función seleccionada por los SoftKeys del panel frontal.

Se muestra una pantalla de bienvenida al encender. Use las teclas de flecha para navegar por pantallas de información como versión de firmware, configuración de red y diagnósticos. Esto puede ser útil para identificar la dirección IP de la unidad antes de conectarla.

Nivel Cuando se presiona un SoftKey asignado a Nivel en el panel frontal, la pantalla mostrará el nombre de la Entrada / Zona, nivel y medidor. Use las teclas de flecha para controlar el nivel.

Selección de Fuente Cuando se presiona un SoftKey asignado a un Selector de Fuente de Zona en el panel frontal, la pantalla mostrará una lista de fuentes disponibles configuradas en AHM System Manager. Use las teclas de flecha para seleccionar la fuente y presione Sel para confirmar.

La pantalla mostrará entonces la fuente activa y el nombre de la Zona, nivel y medidor. Use las teclas de flecha para controlar el nivel de la Zona. Presione Sel nuevamente para seleccionar otra fuente. Presione el SoftKey nuevamente para salir del modo Selección de Fuente.

Selección de Preset Cuando se presiona un SoftKey asignado a Selección de Preset en el panel frontal, la pantalla mostrará una lista de Presets disponibles configurados en AHM System Manager. Use las teclas de flecha para seleccionar el Preset y presione Sel para cargarlo.

La pantalla mostrará entonces el Preset activo. Presione Sel nuevamente para seleccionar otro Preset. Presione el SoftKey nuevamente para salir del modo Selección de Preset.

Panel trasero

1. Entradas Mic/Línea

Preamplificadores conmemorizables en conectores Phoenix, para señales balanceadas o no balanceadas de micrófono y nivel de línea. Ganancia, atenuación y 48V son controlados digitalmente dentro del preamplificador.

Cualquier conector puede asignarse a cualquiera de los Canales de Entrada.

Use los conectores Phoenix de 3 pines con alivio de tensión proporcionados para una gestión óptima del cableado.

2. Salidas de Línea

Salidas asignables de nivel de línea, balanceadas, en conectores Phoenix. Nivel nominal +4dBu. Las salidas están protegidas por relé para prevenir ruidos al encender o apagar.

Use los conectores Phoenix de 3 pines con alivio de tensión proporcionados para una gestión óptima del cableado.

3. Alimentación

Entrada IEC con fuente de alimentación universal (100-240V CA, 50-60Hz).

4. I/O Puerto

Puerto de interfaz de audio que proporciona hasta 128x128 I/O. Instale una de las tarjetas opcionales disponibles para expansión del sistema, red de audio distribuida o integración del sistema. Consulte www.allen-heath.com para una lista de tarjetas opcionales disponibles.

ⓘ Para redes de audio Dante, use la tarjeta M-SQ-DANT32 o M-SQ-DANT64 (SQ Dante V2), no la tarjeta original M-SQ-DANTE.

ⓘ El panel del Puerto I/O también se usa para acceder al interruptor DIP 6 para restablecer la red de la unidad a la configuración predeterminada. El restablecimiento ocurre con el interruptor 6 en la posición Encendido al encender. Después de 10 segundos, apague la unidad y mueva el interruptor a la posición Apagado. No altere la posición de los otros interruptores DIP.

5. GPIO

Interfaz de propósito general para integración de control con hardware de terceros. Ofrece 2 entradas con conmutación a tierra, y 2 salidas de relé en conectores Phoenix, además de una salida +10V DC.

ⓘ La corriente máxima extraída de la fuente +10V para todas las salidas combinadas no debe exceder 200mA

La salida 1 puede cablearse como normalmente cerrada o normalmente abierta. La salida 2 es normalmente abierta.

Para aplicaciones de mayor corriente o voltaje, se puede usar una fuente de alimentación DC externa. Esto también proporciona aislamiento total entre el procesador AHM y el equipo externo.

ⓘ El voltaje máximo de la fuente externa no debe exceder +24V DC. La corriente máxima de drenaje a través de cualquier salida de colector abierto no debe exceder 400mA.

Use el conector Phoenix de 10 pines con alivio de tensión proporcionado para una gestión óptima del cableado.

6. Red de Control

Puerto RJ45 Gigabit Ethernet. Conecte una laptop, router inalámbrico o switch para usar con AHM System Manager, controladores remotos IP, aplicación Custom Control o control TCP. Todos los dispositivos en la red deben tener direcciones IP compatibles.

ⓘ Para restablecer la configuración de red a los valores de fábrica, consulte la configuración del interruptor DIP en el párrafo del Puerto I/O arriba.

AHM-32 Módulo de Expansión de Procesamiento

Se puede instalar un módulo de expansión de procesamiento en el AHM-32 para aplicaciones como AEC (Cancelación Acústica de Eco) o FBS (Supresión de Retroalimentación). Consulte www.allen-heath.com para una lista de módulos disponibles. Siga las instrucciones de montaje del módulo opcional para la instalación.

⚠ La instalación de cualquier módulo opcional debe ser realizada únicamente por personal técnicamente capacitado.

Conexiones - Audio

Para todas las conexiones de audio, use cables CAT5e (o de especificación superior) STP de hasta 100 m de longitud.

ⓘ Consulte www.allen-heath.com para requisitos de cables, recomendaciones y una lista de cables CAT disponibles para pedido.

Expansores de audio con tarjeta SLink instalada

Cuando se conecta un expansor de audio, la tarjeta SLink detecta el tipo de dispositivo y cambia automáticamente al protocolo Allen & Heath correspondiente, tasa de muestreo y velocidad Ethernet. La tabla a continuación lista expansores de audio compatibles. Visite allen-heath.com/everything-io/ para más información sobre nuestra gama de opciones de expansión.

Al conectar o encender, el procesador AHM verificará la versión de firmware del dispositivo expansor y actualizará o degradará el dispositivo para que coincida con el firmware de la unidad principal.

Se pueden conectar en cadena hasta 2 expansores dSnake de 48kHz sobre SLink, siempre que el primer expansor sea un AR2412 o AB168, y el segundo expansor sea un AB168 o AR84. No se soporta la conexión de 2 AR2412.

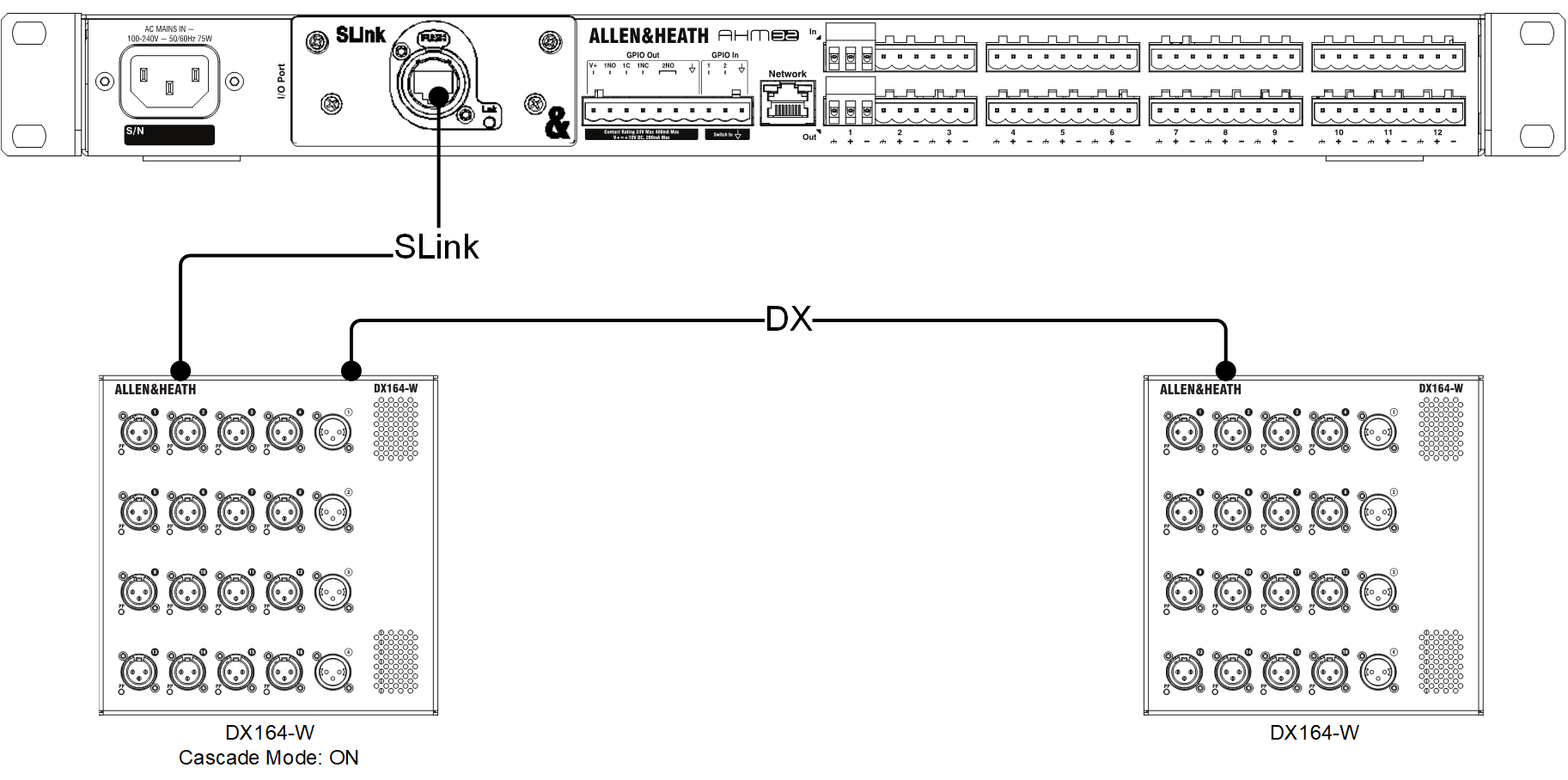

Se pueden conectar en cadena hasta 2 expansores en cualquier combinación de DX168, DX164-W, DX88 o DX012 sobre SLink. Los procesadores AHM no soportan conexión redundante a expansores DX.

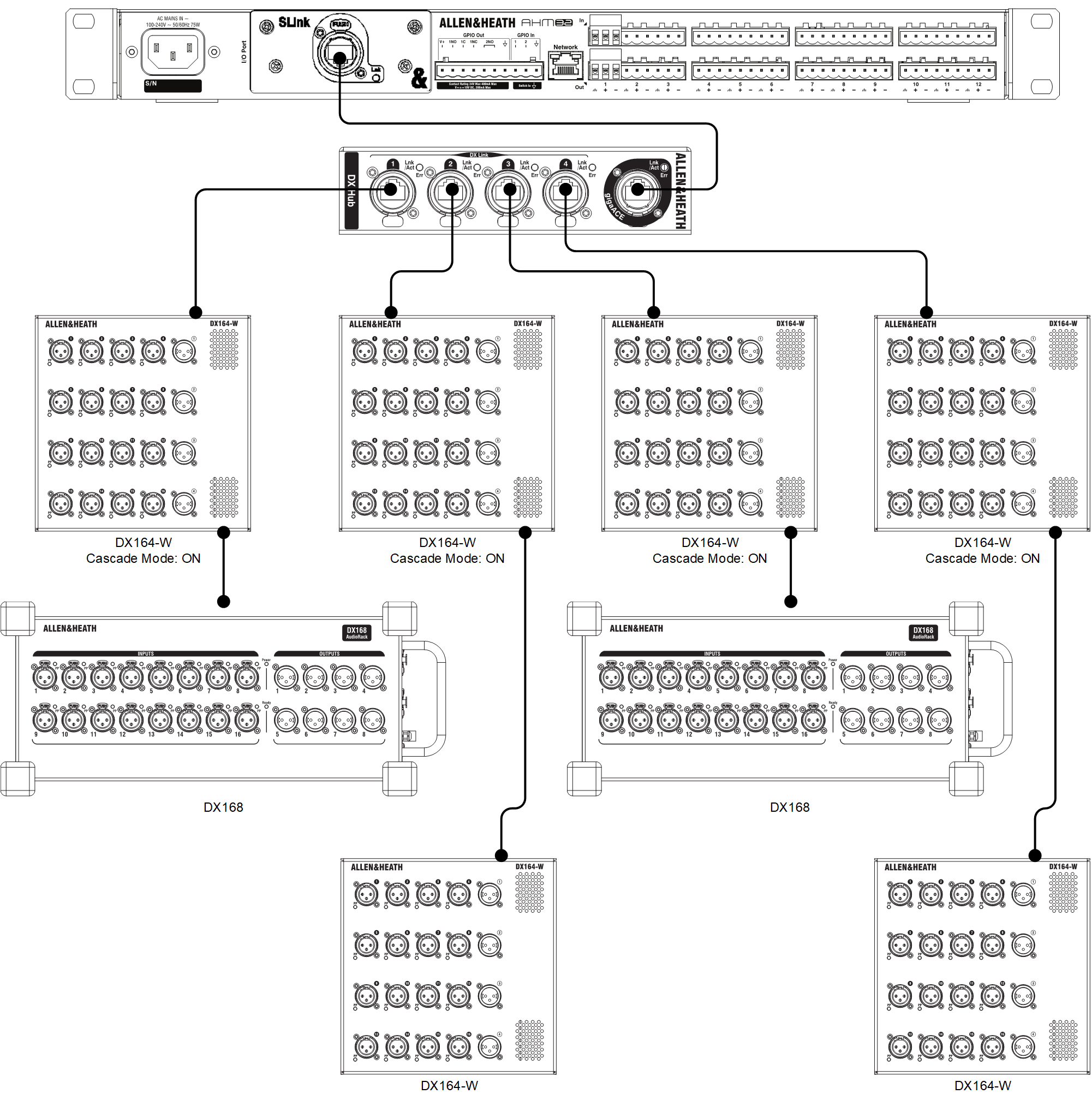

Se puede conectar un DX Hub a la tarjeta SLink para expansión adicional con hasta 8 expansores DX. También permite un enlace de cable único al procesador AHM en casos donde múltiples expansores están ubicados en diferentes pisos, áreas o edificios.

Expansores de audio y Ethernet

Todos los protocolos listados arriba son conexiones punto a punto, compatibles con Ethernet Layer 2. gigaACE opera a velocidad Gigabit Ethernet (1000BASE-T, IEEE 802.3ab). DX y dSnake operan a velocidad Fast Ethernet (100BASE-TX, IEEE 802.3u).

Se pueden usar dispositivos de red Layer 2 y convertidores de medios, siempre que soporten la velocidad de enlace correcta. Las aplicaciones típicas incluyen conversión a fibra óptica para cables más largos o integración dentro de una infraestructura Ethernet existente. Consulte las siguientes directrices y siempre pruebe la red para funcionalidad y fiabilidad antes de ponerla en servicio. Más consejos y notas sobre VLANs, puertos TCP y ancho de banda están disponibles en la Base de Conocimientos y sitio web de Allen & Heath.

ⓘ Los protocolos Layer 2.5 y superiores, incluyendo Spanning Tree, Paquetes de Egreso Etiquetados y Protección contra Tormentas de Broadcast pueden causar interrupciones en los datos de audio o clics audibles. Los switches inteligentes / gestionados pueden permitir desactivar funciones Layer 3 o 4, pero como regla general recomendamos usar solo dispositivos Layer 2.

ⓘ Tenga en cuenta que ningún otro dispositivo debe conectarse a un switch que transporte audio gigaACE, dSnake o DX. No es posible la conexión paralela de múltiples expansores en el mismo switch.

Otras conexiones SLink

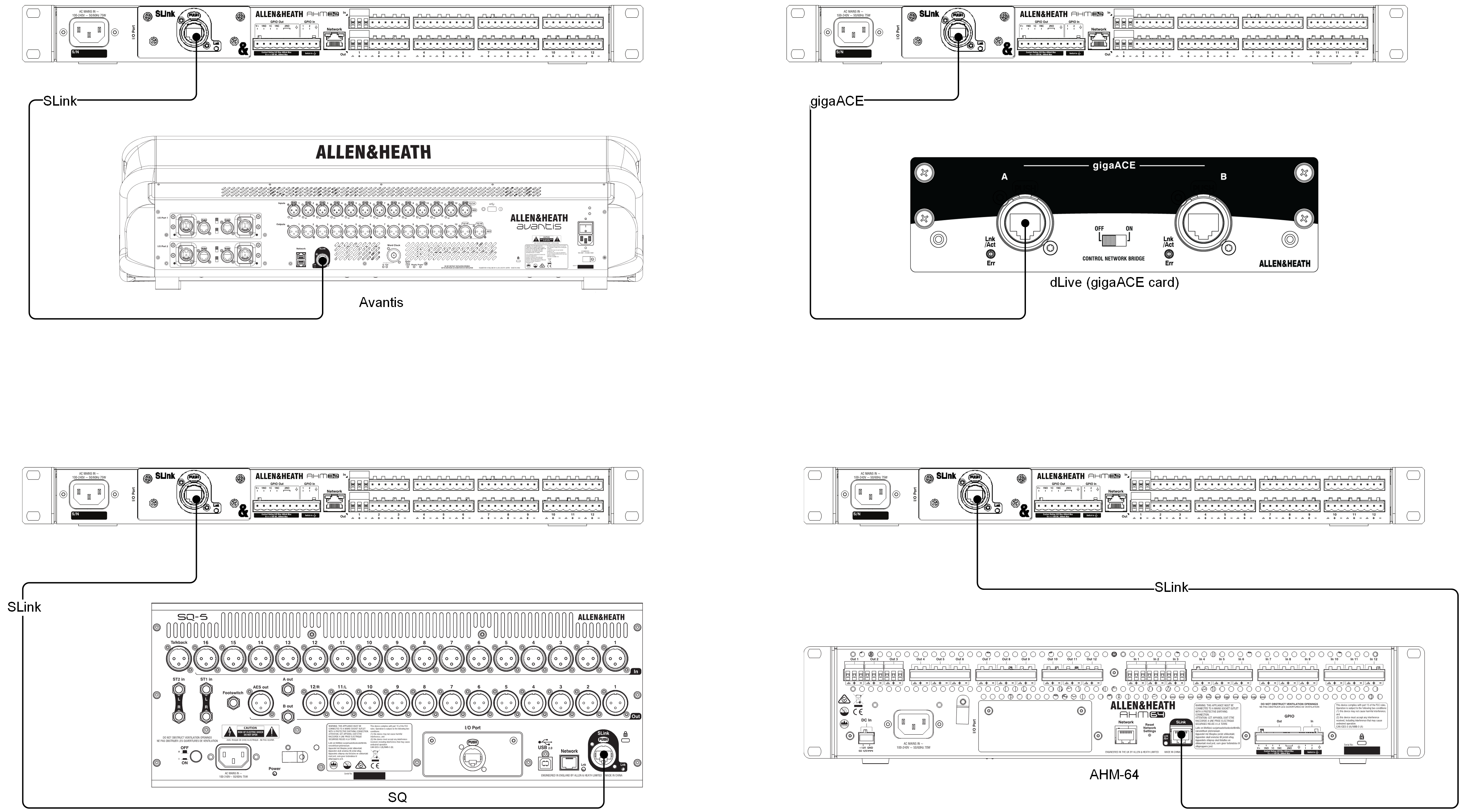

La tarjeta SLink puede conectarse directamente a otro procesador AHM, a una mezcladora Allen & Heath habilitada para SLink como SQ o Avantis, o a un sistema dLive equipado con tarjeta gigaACE. Esta conexión permite 128x128 canales de audio.

ⓘ Configure las opciones de Sincronización de Audio para que un dispositivo sea el líder de reloj (configurado como ‘Interno’) y el otro dispositivo sea seguidor de reloj (sincronizado desde SLink o Puerto I/O según corresponda).

ⓘ El puerto SLink no transporta datos de red de control. Use el puerto de Red para conectar múltiples procesadores AHM u otras mezcladoras Allen & Heath con fines de control, por ejemplo para Recuperación de Escenas Embebidas o operación de System Manager.

Dante expansores con tarjeta Dante instalada

El control de los expansores DT168 o DT164-W requiere una tarjeta M-SQ-DANT32 o M-SQ-DANT64 (SQ Dante V2) instalada en el Puerto I/O.

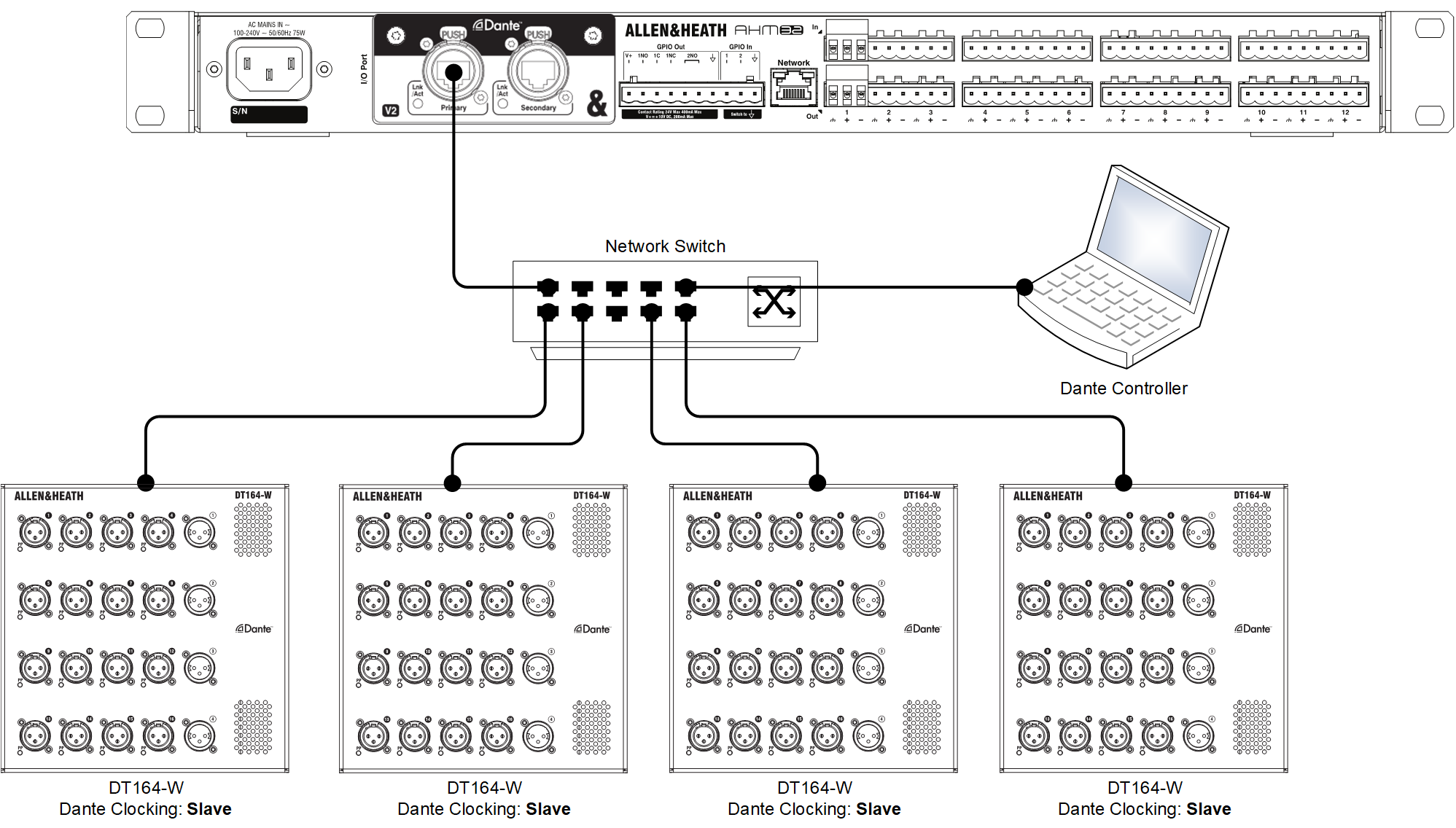

Use Dante Controller para enrutar señales entre dispositivos Dante. Cuando un conector válido DT168 o DT164-W está enroutado al procesador AHM y asignado a un canal de Entrada, System Manager presentará controles de ganancia de preamplificador, +48V y atenuación para el conector.

Los expansores DT siempre deben ser seguidores de reloj en la red Dante, con el procesador AHM-64 típicamente configurado como ‘Líder Preferido’ y ‘Habilitar Sincronización Externa’.

ⓘ Consulte la Guía de Inicio Rápido de expansores DT en www.allen-heath.com para más información.

Conexiones - Control

Se puede conectar una computadora, router inalámbrico o switch al puerto de Red para usar con AHM System Manager, controladores remotos IP, aplicación Custom Control o control TCP.

Para todas las conexiones, use cables CAT5e (o de especificación superior) de hasta 100 m de longitud.

ⓘ Consulte www.allen-heath.com para requisitos de cables, recomendaciones y una lista de cables CAT disponibles para pedido.

AHM procesa la comunicación a través de TCP/IP. Todos los dispositivos en la red deben tener direcciones IP compatibles. Los valores predeterminados de fábrica para AHM-16 y AHM-32 son:

Dirección IP 192.168.1.91

Máscara de Subred 255.255.255.0

Puerta de enlace 192.168.1.254

ⓘ Los procesadores AHM soportan hasta 100 conexiones TCP. Esto incluye cualquier controlador IP, interfaz GPIO, instancia de System Manager o Custom Control. Más información está disponible en la Base de Conocimientos en línea de Allen & Heath.

Software y aplicaciones

Para conexión directa y por cable de laptop usando System Manager o el editor Custom Control, configure la laptop con una dirección IP estática compatible, por ejemplo 192.168.1.10.

Para conexiones LAN o inalámbricas, incluyendo aplicaciones Custom Control, configure el router / punto de acceso con una dirección IP compatible, por ejemplo 192.168.1.254, y su rango DHCP a un rango compatible de direcciones, por ejemplo 192.168.1.100 a 192.168.1.200. Configure cualquier laptop, tableta o dispositivo móvil para DHCP / ‘obtener una dirección IP automáticamente’.

Controladores IP

Los procesadores AHM son compatibles con los controladores remotos e interfaces GPIO listados a continuación. Todos los dispositivos listados aquí pueden configurarse para DHCP si es necesario.

La función de los controladores IP y GPIO se configura mediante AHM System Manager.

Al conectar o encender, el procesador AHM verificará la versión de firmware de los controladores IP y GPIO y actualizará o degradará el dispositivo para que coincida con el firmware de la unidad principal.

Conexión a través de WAN

Para la conexión de System Manager o Custom Control a través de una WAN, el puerto TCP 51321 y el puerto UDP 51324 deben ser reenviados por el NAT a la dirección IP del procesador AHM.

ⓘ Recomendamos encarecidamente usar una VPN segura para acceder a la red local. Al conectar directamente a través de Internet, use un firewall de buena calidad y NAT para bloquear puertos cuando no estén en uso.

Protocolo TCP

Está disponible un Protocolo TCP para control e interrogación de parámetros AHM, documentado en www.allen-heath.com. Los clientes deben configurarse para usar el puerto TCP 51325 (sin seguridad) o el puerto TLS/TCP 51327 dependiendo de las opciones de seguridad de Control Externo configuradas con AHM System Manager.

ⓘ Consulte www.allen-heath.com para drivers o plantillas de proyectos para sistemas de control líderes como Crestron o AMX.
