WICHTIG – Vor dem Start lesen

Sicherheitsanweisungen

Lesen Sie vor dem Start die Wichtigen Sicherheitsanweisungen, die auf dem mit dem Gerät gelieferten Blatt gedruckt sind. Für Ihre eigene Sicherheit sowie die des Bedieners, der technischen Crew und der Darsteller befolgen Sie alle Anweisungen und beachten Sie alle Warnhinweise, die auf dem Blatt und an den Bedienfeldern des Geräts gedruckt sind.

Systembetrieb-Firmware

Die Funktion dieses Produkts wird durch die Firmware (Betriebssoftware) bestimmt, die es ausführt. Firmware wird regelmäßig aktualisiert, wenn neue Funktionen hinzugefügt und Verbesserungen vorgenommen werden.

ⓘ Überprüfen Sie www.allen-heath.com auf die neueste Firmware-Version.

Software-Lizenzvereinbarung

Durch die Nutzung dieses Allen & Heath Produkts und der darin enthaltenen Software erklären Sie sich mit den Bedingungen der jeweiligen Endbenutzer-Lizenzvereinbarung (EULA) einverstanden, eine Kopie davon finden Sie unter www.allen-heath.com/legal. Sie stimmen den Bedingungen der EULA zu, indem Sie die Software installieren, kopieren oder verwenden.

Weitere Informationen

Bitte besuchen Sie die Allen & Heath Webseite für weitere Informationen, Wissensdatenbank und technischen Support. Für weitere Informationen zu Einrichtung und Mischfunktionen lesen Sie bitte das Firmware-Referenzhandbuch, das unter www.allen-heath.com zum Download bereitsteht.

Sie können auch unserer Allen & Heath Digital Community beitreten, um Wissen und Informationen mit anderen Nutzern zu teilen.

Allgemeine Vorsichtsmaßnahmen

• Schützen Sie das Gerät vor Schäden durch Flüssigkeiten oder Staub. Decken Sie den Mixer ab, wenn er längere Zeit nicht verwendet wird.
• Wenn das Gerät bei Minusgraden gelagert wurde, lassen Sie es Zeit, die normale Betriebstemperatur zu erreichen, bevor Sie es am Veranstaltungsort verwenden. Empfohlene Betriebstemperatur ist 0 bis 40 Grad Celsius.
• Vermeiden Sie den Einsatz des Geräts bei extremer Hitze und direkter Sonneneinstrahlung. Stellen Sie sicher, dass die Lüftungsschlitze und Lüfter unter dem Gerät nicht blockiert sind und eine ausreichende Luftzirkulation um das Gerät vorhanden ist.
• Reinigen Sie das Gerät mit einer weichen Bürste und einem trockenen fusselfreien Tuch. Verwenden Sie keine Chemikalien, Schleifmittel oder Lösungsmittel. Verwenden Sie kein Schmiermittel oder Kontaktreiniger an den Fadern.
• Es wird empfohlen, Wartungen nur von autorisierten Allen & Heath Vertretern durchführen zu lassen. Kontaktinformationen Ihres lokalen Händlers finden Sie auf der Allen & Heath Webseite. Allen & Heath übernehmen keine Haftung für Schäden, die durch Wartung, Reparatur oder Modifikation durch nicht autorisiertes Personal verursacht werden.
• Zum Schutz der Bedienelemente und der Optik vermeiden Sie es, schwere Gegenstände auf den Mixer zu legen, den Mixer oder den Touchscreen mit scharfen Gegenständen zu zerkratzen oder grob zu behandeln und Vibrationen auszusetzen.

Registrieren Sie Ihr Produkt

Registrieren Sie Ihr Produkt online unter www.allen-heath.com/register.

Verpackte Artikel

Überprüfen Sie, ob Sie Folgendes erhalten haben:

• Avantis Solo Digitalmischpult
• Sicherheitsblatt
• IEC-Netzkabel

Einführung

Avantis Solo ist ein 64-Kanal-96kHz-Digitalmischpult, das eine leistungsstarke Lösung für jede Live-Sound-Anwendung bietet. Kristallklare Audioqualität wird mit ultra-geringer Latenz geliefert, und umfassende Signalrouting- und Verarbeitungsoptionen sind über den 15,6” Full-HD-Touchscreen leicht zugänglich.

Avantis ist DEEP Processing bereit, wodurch die Nutzung unserer erstklassigen Hardware-Emulationen ohne zusätzliche Latenz oder zusätzlichen Hardwarebedarf ermöglicht wird. Weitere Informationen finden Sie unter allen-heath.com/avantis.

Der integrierte SLink-Port bietet Plug’n’Play-Betrieb mit den Remote-I/O-Expandern der GX-, DX-, AB- und AR-Reihen sowie dem DX Hub Remote-Hub. Zusätzlich kann SLink für digitale Split-Anwendungen mit einem zweiten Avantis-Mischer oder einem dLive/SQ-System verwendet werden.

Die Kompatibilität mit dem ME Personal Monitoring System ermöglicht es den Darstellern, ihre eigenen Monitor-Mixes über die persönlichen Mischer ME-1 und ME-500 zu steuern.

Digitale Audio-Netzwerkkarten sind verfügbar, um die Integration mit anderen digitalen Audiosystemen über Protokolle wie gigaACE, Dante, MADI und Waves SoundGrid zu ermöglichen.

Avantis auf einen Blick:

• XCVI FPGA-Kern
• 96kHz Abtastrate, 96-Bit-Akkumulator
• Ultra-geringe Latenz (0,7 ms)
• 64 Eingangskanäle mit voller Verarbeitung (Filter, Gate, PEQ, Kompressor, Inserts)
• 42 konfigurierbare Mix-Ausgänge
• DEEP Processing – eingebettete Kanal-Plugins
• 12 RackFX mit dedizierten Rückwegen
• 16 DCAs
• 15,6” Full-HD kapazitiver Touchscreen
• Vollständig zuweisbares Layout
• 72 Faderstreifen (12 Fader, 6 Ebenen) mit optionalem dediziertem Master-Bereich
• SLink-Port für die Verbindung zu Remote-I/O Expandern und dem ME Personal Monitoring System
• 6 analoge XLR-Eingänge / 6 analoge XLR-Ausgänge
• 1 Stereo AES In / 1 Stereo AES Out
• 2 I/O-Ports, beide mit 128x128 Betrieb bei 96kHz
• Gestensteuerung – Kneifen, Wischen, Ziehen und Ablegen
• Benutzerkonfigurierbare Drehregler
• 18 zuweisbare SoftKeys
• Umfassende Mehrpunkt-Messung mit Pegelerkennung
• USB Stereo-Aufnahme und Wiedergabe
• BNC Word Clock

Besuchen Sie die Allen & Heath Webseite, um mehr über Avantis zu erfahren.

Anschließen und Einschalten

Einschalten

Stellen Sie sicher, dass der Kippschalter ausgeschaltet ist. Schließen Sie das mit dem Mixer gelieferte IEC-Netzkabel an. Falls erforderlich, sichern Sie das Kabel, indem Sie es mit einem T20 Torx in die Kunststoffklemme einhaken und die Befestigungsschraube entfernen. Schalten Sie den Mixer mit dem Kippschalter ein.

Touch-Fader kalibrieren

Kalibrieren Sie bei der ersten Verwendung die Fader-Touch-Empfindlichkeit, indem Sie zu Utility / Utility / Calibration gehen und Calibrate Fader Touch auswählen. Folgen Sie den Anweisungen auf dem Bildschirm und berühren Sie nur den ersten Fader im Bank, wenn Sie dazu aufgefordert werden.

Vorlage-Show laden

Avantis verfügt über eine vollständig konfigurierbare Audioarchitektur, Steuerungs-Layout und Buchsenbelegung. Wir haben eine Reihe von Vorlage-Shows bereitgestellt, die eine Auswahl klassischer Konsolenformate bieten, um einen schnellen Start mit vertrauter Architektur und logischem Layout zu ermöglichen.

Um eine Vorlage-Show zu laden, gehen Sie zum Bildschirm Utility / Memory / Show Manager, wählen Sie eine der verfügbaren Vorlage-Shows aus, berühren Sie Recall und bestätigen Sie.

ⓘ Das Laden einer Show überschreibt alle Systemeinstellungen einschließlich der Bus-Konfiguration, des Steuerungs-Layouts, der aktuellen Parameter, aller Szenen und Bibliotheks-Presets. Wenn Sie die aktuellen Einstellungen speichern möchten, speichern Sie sie zuerst als Benutzer-Show mit Store.

ⓘ Für weitere Informationen lesen Sie bitte das Avantis Firmware-Referenzhandbuch, das unter www.allen-heath.com zum Download bereitsteht.

Expander-Verbindung (SLink)

Verbinden Sie ein Touring-Qualität CAT5e (oder höherwertiges) Kabel bis zu 100 m Länge zwischen dem Remote-Expander und dem SLink-Port.

ⓘ Siehe www.allen-heath.com für Kabelanforderungen, Empfehlungen und eine Liste verfügbarer CAT5-Kabel zum Bestellen.

Schalten Sie den Remote-Expander ein. Die Lnk/Err-Anzeigen am SLink-Port blinken gleichmäßig, wenn die Verbindung hergestellt ist. Die rote Fehleranzeige leuchtet, wenn ein Kommunikationsfehler erkannt wird. Prüfen Sie, ob die Kabel den richtigen Typ haben, korrekt angeschlossen sind und nicht defekt sind.

Die folgenden Remote-Expander sind mit dem Avantis SLink-Port kompatibel:

ⓘ Für weitere Informationen zu unserer Reihe von I/O-Expandern besuchen Sie bitte
www.allen-heath.com/everything-io/

Ausschalten

Das System muss korrekt heruntergefahren werden. Navigieren Sie zu Utility / Status und berühren Sie die Taste Ausschalten. Bestätigen Sie die Aktion und schalten Sie dann den Mixer und die Expander mit ihren Netzschaltern aus.

ⓘ Wenn das System nicht korrekt heruntergefahren wird, können kürzlich vorgenommene Änderungen verloren gehen.

ⓘ Wenn das System nicht wie oben beschrieben heruntergefahren wurde, erscheint beim nächsten Einschalten die Meldung „Nicht korrekt heruntergefahren“.

dPack Aktivierung

Erweitern Sie Ihr Mischpult mit Avantis dPack, um zusätzliche dLive-Verarbeitung einschließlich Dyn8 (bis zu 16 Instanzen), DEEP Kompressoren und den Dual Stage Valve Preamp sowie weitere Modelle, die hinzugefügt werden, zu nutzen.

Wenn Sie Ihr Avantis mit dem dPack-Upgrade gekauft haben, sollten Sie einen 12-stelligen Gutscheincode erhalten haben. Um Ihren dPack-Gutscheincode einzulösen und Ihr Upgrade zu aktivieren:

1. Besuchen Sie allen-heath.com/avantis und stellen Sie sicher, dass Sie die neueste Firmware für Ihr Avantis heruntergeladen und installiert haben.
2. Gehen Sie zu shop.allen-heath.com, wählen Sie das Produkt Avantis dPack und legen Sie es in Ihren Warenkorb.
3. Klicken Sie oben rechts in der Menüleiste auf „Warenkorb“.
4. Klicken Sie auf „Gutscheincode verwenden“ und geben Sie Ihren Code ein – klicken Sie dann auf „Gutschein anwenden“.
5. Klicken Sie auf „Zur Kasse“ und schließen Sie den Bestellvorgang ab.
6. Nach Abschluss des Bestellvorgangs gehen Sie zu Ihrer Kontoseite – Mein Konto > Downloads.
7. Folgen Sie den Anweisungen auf dem Bildschirm, um Ihren dPack-Upgrade-Schlüssel zu generieren und geben Sie ihn in Ihr Mischpult ein.

Wenn Sie Ihr Avantis nicht mit dem dPack-Upgrade gekauft haben, aber dPack für Ihr Mischpult erwerben möchten, besuchen Sie bitte shop.allen-heath.com

Bei Schwierigkeiten wenden Sie sich bitte an den Allen & Heath Shop Support per E-Mail an shopsupport@allen-heath.com

Rückseite

1. Mic/Line Eingänge

6x abrufbare Vorverstärker für symmetrische oder unsymmetrische Mikrofon- und Line-Pegel-Signale. Gain, Pad und 48V werden digital im Vorverstärker gesteuert. Die PP-Anzeige leuchtet auf, wenn Phantomspannung an der Buchse erkannt wird, egal ob intern oder extern bezogen.

Jede Buchse kann über den I/O- oder den Processing / Preamp-Bildschirm einem Eingangskanal zugewiesen werden.

2. Digitale Eingänge

Stereo AES3-Eingang (Abtastrate 32kHz – 192kHz). Sample Rate Conversion kann umgangen werden.

Jede Buchse kann über den I/O- oder den Processing / Preamp-Bildschirm einem Eingangskanal zugewiesen werden.

3. Kensington-Schloss

Ein Schlitz zur Befestigung von standardmäßigen Kensington-Diebstahlsicherungsvorrichtungen.

4. Digitale Ausgänge

Stereo AES3-Ausgänge (umschaltbar 44,1kHz, 48kHz oder 96kHz).

Signale können über den I/O-Bildschirm auf jede Ausgangsbuchse geroutet werden.

5. Statusanzeigen

Power-ON-Anzeige. Die Ready-Anzeige leuchtet, wenn die Ausgangsbuchsen nach dem Einschalten bereit sind, Audio zu übertragen. Die Audio Sync Locked-Anzeige leuchtet, wenn eine gültige Taktquelle vorhanden ist.

6. Word Clock I/O

BNC-Anschluss zum Synchronisieren von einer externen Audiouhr oder zum Bereitstellen einer Uhr für andere Geräte. In- und Out-LEDs zeigen den aktuellen Modus an.

7. Line-Ausgänge

6x symmetrische XLR-Line-Ausgänge. Nennpegel +4dBu. Die Ausgänge sind relaisgeschützt, um Einschalt- oder Ausschaltknackser zu vermeiden. Signale können über den I/O-Bildschirm auf jede Ausgangsbuchse geroutet werden.

8. SLink

Für die Verbindung zu Remote-I/O-Expandern und/oder dem ME Personal Monitoring System. Weitere Informationen zu unterstützten Geräten finden Sie im Abschnitt Expander-Verbindung dieses Dokuments.

9. Netzwerk

2 RJ45 Gigabit-Ethernet-Ports. Verbinden Sie einen Laptop oder einen WLAN-Router zur Verwendung mit den Avantis Director oder iOS-Apps. Alle Geräte im Netzwerk müssen kompatible IP-Adressen haben.

Die Standardeinstellungen sind:

10. I/O Ports

2 Audio-Interface-Ports, beide mit 128x128 Kanälen. Setzen Sie eine der verfügbaren Optionskarten ein für Systemerweiterung, digitales Mikrofonsplitting, Aufnahme oder verteiltes Audio-Netzwerk. Eine Liste verfügbarer Optionskarten finden Sie unter www.allen-heath.com. Verwenden Sie den I/O-Bildschirm, um Signale von oder zu den I/O-Ports zu patchen.

11. Netzteil

Netz-IEC-Buchse, Sicherung und Ein/Aus-Kippschalter. Ein Kunststoff-P-Clip-Kabelklemme wird mitgeliefert, um das Netzkabel zu sichern. Schieben Sie das Kabel hinein oder fixieren Sie es mit einem Torx^© T20 Schraubendreher, um die Klemme um das Kabel zu befestigen.

ⓘ Beachten Sie die auf dem Panel aufgedruckten Sicherheitshinweise.

12. USB 2.0 Buchse

Schließen Sie ein kompatibles USB-Gerät an, um Show-Dateien zu speichern und abzurufen, Firmware zu aktualisieren oder USB-Wiedergabe und -Aufnahme durchzuführen.

Frontseite

1. USB 3.0 Buchse

Schließen Sie ein kompatibles USB-Gerät an, um Show-Dateien zu speichern und abzurufen, Firmware zu aktualisieren oder USB-Wiedergabe und -Aufnahme durchzuführen.

2. Kopfhörerbuchsen

Standard-Kopfhöreranschlüsse 6,35 mm (1/4“) und 3,5 mm (1/8“) befinden sich unter der Armlehne.

Oberseite

1. Touchscreen

15,6” kapazitiver Touchscreen. Siehe Abschnitt Bildschirm für weitere Informationen.

2. Bildschirm-Steuerungen

Steuerung benutzerzuweisbarer Parameter. Siehe Abschnitt Bildschirm für weitere Informationen.

3. Pre / Safes / Freeze

Schalten Sie den Kanalstatus um:

• Pre/Post – Halten Sie Pre gedrückt und berühren Sie den Namensblock eines Kanals, um die Sends zum aktiven Mix zwischen Pre- oder Post-Fader umzuschalten. Schalten Sie alle Kanäle Pre/Post um, indem Sie den Namensblock eines Mix-Kanals berühren. Zuweisungen und Pre/Post-Einstellungen für den ausgewählten Kanal oder Mix sind auch im Routing-Bildschirm verfügbar.
• Safes – Halten Sie Safes gedrückt und drücken Sie einen Namensblock, um den Kanal vor Scene-Recall zu schützen. Um nur eine Auswahl von Parametern zu schützen, verwenden Sie den Scenes / Global Safes-Bildschirm.
• Freeze in Layers – Halten Sie Freeze in Layers gedrückt und drücken Sie einen Namensblock, um einen Kanal über alle Ebenen hinweg zu sperren.

4. SoftKeys

18 benutzerzuweisbare Tasten. Weisen Sie Funktionen über den Setup / Control / SoftKeys-Bildschirm zu.

5. Kopieren / Einfügen / Zurücksetzen

• Kopieren – Halten Sie Kopieren gedrückt und drücken Sie:
  • Einen Namensblock eines Kanals, um die gesamte Kanalverarbeitung zu kopieren.
  • Einen markierten Bereich des Touchscreens, um die Einstellungen eines einzelnen Verarbeitungsblocks zu kopieren.
  • Eine Mix-Taste eines Streifens, um die Mix-Zuweisungen und Send-Pegel zu kopieren.
• Einfügen – Halten Sie Einfügen gedrückt und drücken Sie einen Namensblock, eine Mix-Taste oder einen markierten Bereich des Touchscreens, um die kopierten Einstellungen einzufügen.
• Zurücksetzen – Halten Sie Zurücksetzen gedrückt und drücken Sie einen Namensblock, eine Mix-Taste oder einen markierten Bereich des Touchscreens, um die zugehörigen Parameter auf Werkseinstellungen zurückzusetzen. Halten Sie Zurücksetzen gedrückt und bewegen Sie einen Fader nach oben oder unten, um ihn schnell auf 0 dB oder aus zu stellen.

6. Ebenen

Navigieren Sie durch 6 Ebenen von Faderstreifen pro Bank. Die roten Pk (Peak)-Anzeigen leuchten auf, wenn ein Kanal in der zugehörigen Ebene innerhalb von 3 dB vor Übersteuerung liegt, sodass Sie die Signalaktivität über die Ebenen überwachen können.

7. Fader-Bank

Die 12-Kanal-Faderbank bietet Kontrolle über Eingangskanäle, FX-Returns, Mix-Kanäle, DCAs, den Monitor des Toningenieurs / IEM oder MIDI. Lesen Sie den Abschnitt Faderstreifen weiter unten für weitere Informationen. Ein dedizierter Master-Bereich (7a) kann aktiviert werden, um 4 Kanalstreifen dauerhaft sichtbar zu machen. Das Layout der Streifen ist benutzerzuweisbar und wird in Szenen gespeichert. Verwenden Sie den Setup / Control / Strip Assign-Bildschirm, um das Layout der Streifen zu bearbeiten und den Master-Bereich zu aktivieren.

8. Strip Rotary Modus

Wählen Sie die Funktion der Drehregler an den Faderstreifen. Die Drehregler können Vorverstärker-Gain, Pan, Sends zum aktiven Mix und 3 zuweisbare Funktionen steuern. Weisen Sie diese über den Setup / Control / Preferences-Bildschirm zu. Die Farbe der LED am Drehregler entspricht der aktiven Funktion, z. B. rot für Gain, gelb für Pan; sie folgt der Farbe des aktiven Mixes, wenn sie im Sends-Modus sind. Die Funktion Sends legt die Steuerung der Send-Pegel zum aktiven Mix auf die Drehregler, während die Fader die Kanalpegel zum Hauptmix steuern (d. h. es deaktiviert temporär „Sends on Faders“).

9. Zuweisen

Halten Sie Zuweisen gedrückt und drücken Sie eine Mix-Taste eines Streifens, um die Routing-Zuweisung ein- oder auszuschalten. Weitere Informationen finden Sie später in dieser Anleitung.

10. GEQ auf Fadern

Berühren und halten Sie GEQ und berühren Sie einen Namensblock eines Mix-Kanals, um den GEQ auf den Fadern anzuzeigen. Frequenzwerte werden auf den Namensblöcken angezeigt, und die Meter zeigen RTA-Aktivität jeder Frequenzband und eine Peak-Band-Anzeige. Während der Aktivierung berühren Sie GEQ erneut, um zwischen hohen und niedrigen Frequenzen umzuschalten. Der Fader des Mix-Kanals wird in diesem Modus auf dem rechten Streifen angezeigt.

11. Armlehnen-Beleuchtung

Ändern Sie die Beleuchtungseinstellungen unter Setup / Control / Dimmer.

Faderstreifen

Bildschirm

Avantis Solo verfügt über einen Bildschirm, der Kanalverarbeitung, Bankübersicht, Systemeinrichtung & Status, Speicherverwaltung und mehr anzeigt.

Der Touchscreen ist in Kombination mit drei benutzerkonfigurierbaren Soft-Drehreglern sowie einem Touch & Turn-Drehregler für schnelle und einfache Parameteränderungen integriert.

1. Bildschirm-Modus

Wählen Sie den Bildschirm-Modus:

• Bank – Übersicht über alle Kanäle, die der aktuellen Ebene zugewiesen sind. Die Bank-Ansicht kann mit den Tasten Kopieren, Einfügen, Zurücksetzen, Einfrieren und Hören verwendet werden. In der Bank-Ansicht öffnet das Berühren eines Verarbeitungsblocks – z. B. eines PEQ, Gate oder Kompressor-Kurven – die entsprechende Verarbeitungs-Seite.
• Processing – Zugriff auf die Kanalverarbeitung für den aktuell ausgewählten Kanal
• Routing – Zugriff auf Routing und Zuweisungen für den ausgewählten Kanal
• I/O – Patchen von Systemeingängen und -ausgängen durch Antippen von Kreuzpunkten
• Ganging – Erstellen von bis zu 16 Gruppen, um ausgewählte Parameter über mehrere Kanäle zu verknüpfen
• Meter – Zugriff auf Eingangs-, FX- und Mix-Meter, RTA-Spektrogramm und 4 benutzerdefinierbare Meteransichten.
• FX – Konfigurieren der 12 RackFX-Einheiten.
• Scenes – Zugriff auf den Scene-Manager, globale Safes und andere Szenen-Werkzeuge
• Setup – Zugriff auf Mixer-Streifenlayout, Mixer-Bus-Konfiguration, Softkey-Konfiguration, Stereo-Eingangskonfiguration, Netzwerkeinstellungen, Audioeinstellungen, Benutzerprofile, Mixer-Einstellungen, Beleuchtung und mehr.
• Utility – Zugriff auf Show Manager, Library Manager, Firmware-Update, Systemdiagnose, Fader- und Bildschirmkalibrierung sowie MIDI-Optionen.

2. Menü-Tabs

Menüoptionen für den ausgewählten Bildschirm-Modus.

3. Statusleiste

Symbole sind sichtbar, wenn bestimmte Betriebsmodi aktiv sind (Virtual Soundcheck, Solo In Place, Scene Update Auto Tracking usw.) oder wenn ein Systemfehler protokolliert wurde.

4. Kopfhörerlautstärke

Drehregler zur Lautstärkeregelung des Kopfhörerausgangs.

5. Ansicht

Drücken Sie, um zwischen den konfigurierten Ansichten für die Soft Rotaries umzuschalten.

6. Soft Rotaries

Drei Soft-Drehregler zur Steuerung benutzerzuweisbarer Parameter.

7. Touch & Turn Steuerung

Berühren Sie einen Parameter oder eine Einstellung im Hauptbildschirmbereich und passen Sie den Wert mit dem Drehregler an. Der aktuell ausgewählte Parameter ist orange hervorgehoben.

8. Namensblock

Zeigt Name, Farbe, Kanaltyp, Nummer, Meterinformationen und andere Kanalparameter an.

Berühren Sie einen Kanal-Namensblock, um einen Kanal für die Verwendung mit den Processing- und Routing-Bildschirmen auszuwählen. Wenn ausgewählt, wird der Kanalstreifen grün hinterlegt.

Jede Bank kann einen ausgewählten Kanal haben. Der aktuell ausgewählte Kanal wird oben links auf dem Bildschirm angezeigt.

9. Swipe-Menü / Meter

Mehrseitiges Menü, das entweder PAFL-Meter oder zusätzliche kontextbezogene Optionen anzeigt. Wischen Sie im Menü oder berühren Sie die kreisförmigen Seitenindikatoren, um zwischen den Seiten zu wechseln.

• Hören – Halten Sie Hören gedrückt und berühren Sie einen markierten Bereich des Bildschirms, um diesen Punkt im Signalweg des ausgewählten Kanals anzuhören.
• Optionen – Halten Sie Optionen gedrückt und berühren Sie einen markierten Bereich des Bildschirms, um ihn zu konfigurieren.
• Name / dB / IO – Tippen Sie, um zwischen den Namensblock-Modi zu wechseln, die den benutzerdefinierten Kanalnamen, die Faderposition in dB oder die I/O-Buchsenkennung der gepatchten Quelle/Ziel anzeigen.
• Hilfe – Berühren Sie, um kontextbezogene Hilfe für den aktiven Bildschirm anzuzeigen.
• PAFL-Meter

Mix-Grundlagen

Arbeiten mit dem Hauptmix

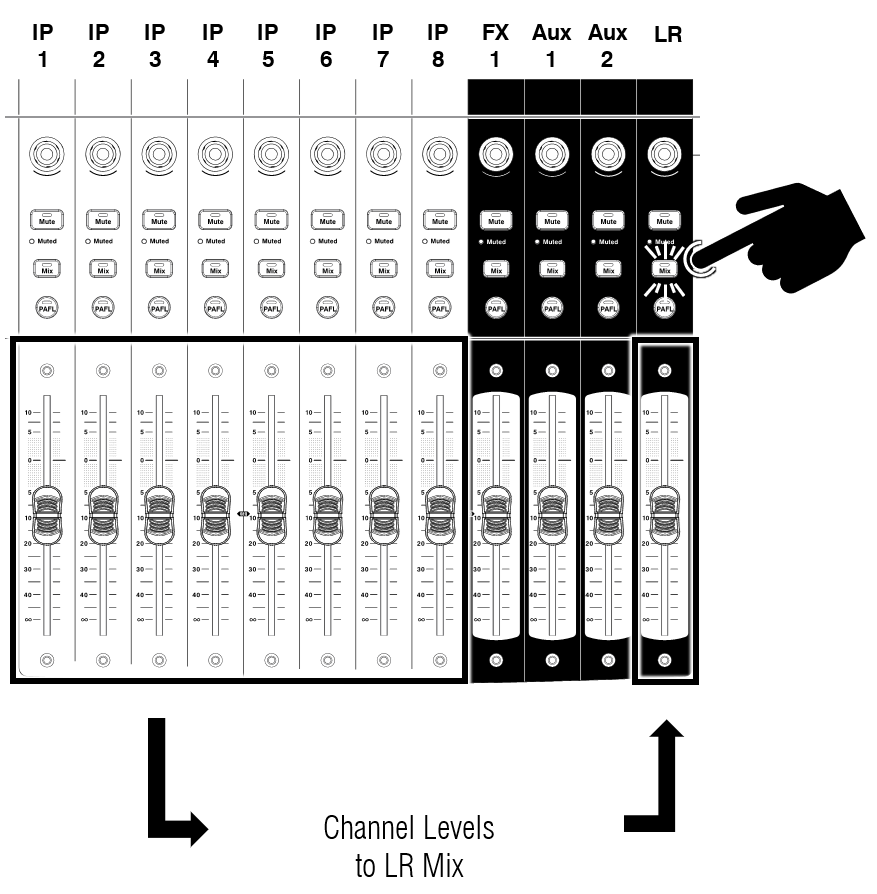

Drücken Sie eine Hauptmix (z. B. LR) Streifen-Mix-Taste.

Dies ist der Standard-Mischmodus:

Die Eingangskanalstreifen zeigen die Kanal-Fader.
Die Mix-Kanalstreifen zeigen die Mix-Bus-Pegel-Fader.

Arbeiten mit Sends – Mix-Modus

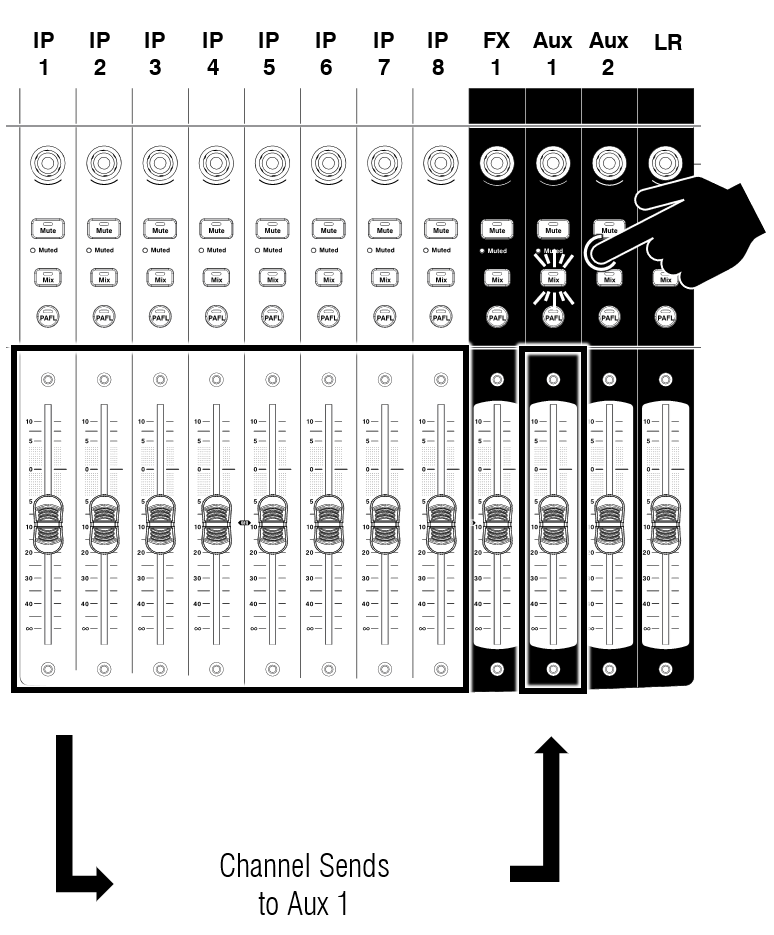

Drücken Sie eine Mix-Kanalstreifen-Mix-Taste (z. B. AUX 1)

Verwenden Sie dies, um mit Aux- und FX-Sends zu arbeiten.

Die Eingangsstreifen zeigen alle Send-Pegel zum aktiven Mix.

Die Mix-Kanalstreifen zeigen die Mix-Bus-Pegel-Fader.

Arbeiten mit Sends – Kanal-Mix-Modus

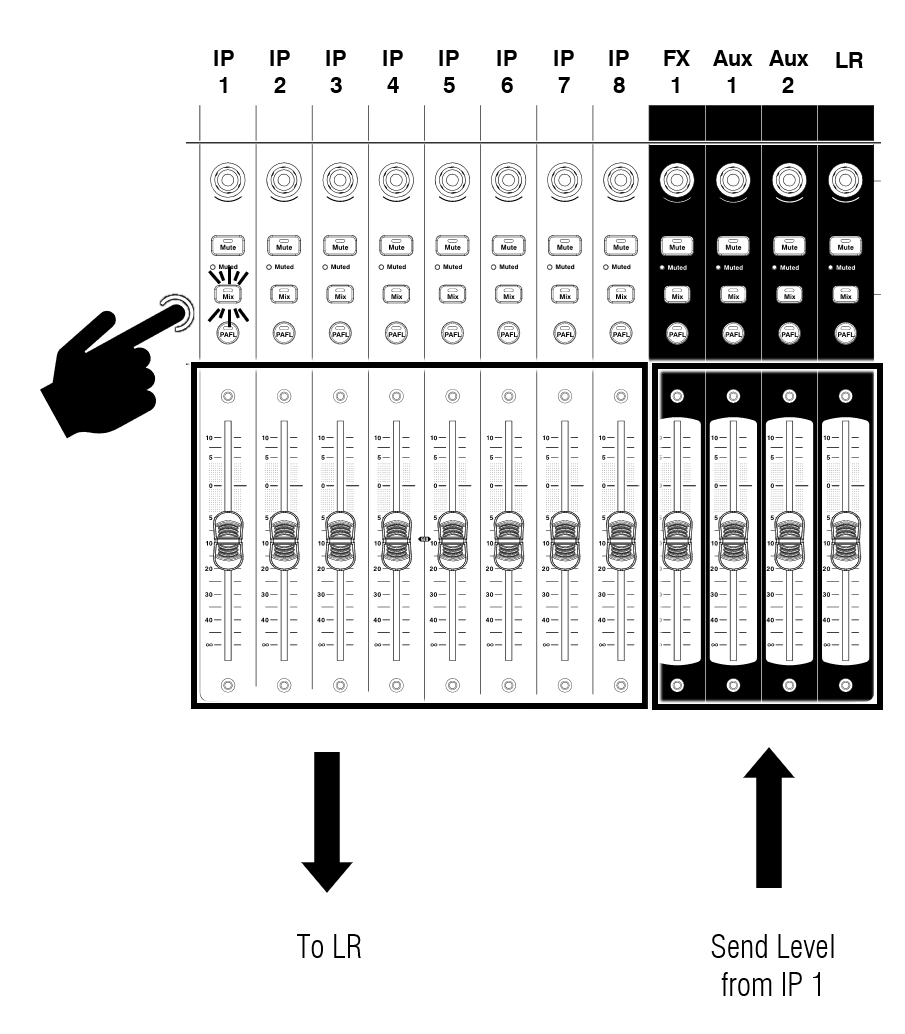

Drücken Sie eine Eingangs-Kanalstreifen-Mix-Taste (z. B. IP 1)

Verwenden Sie dies, um mit Aux- und FX-Sends zu arbeiten.

Die Eingangsstreifen bleiben Kanal-Fader.

Die Aux- und FX-Mix-Streifen zeigen alle Sends vom Eingangskanal.

Zuweisen und Entfernen der Zuweisung eines Kanals zu einem Mix, Gruppe oder DCA

Drücken Sie die Mix-Taste eines Mix-, Gruppen- oder DCA-Streifens (z. B. DCA 1)

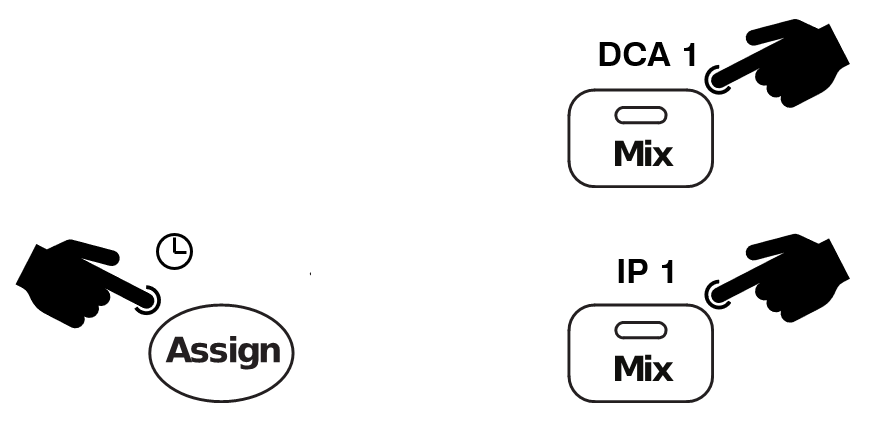

Halten Sie die Zuweisen-Taste gedrückt und drücken Sie Kanal-Mix-Tasten, um sie dem aktiven Mix zuzuweisen oder zu entfernen. Der Zuweisungsstatus wird im Namensblock angezeigt.

Sie können alle Zuweisungen zu einem Mix schnell auf Ein oder Aus setzen, indem Sie die Mix-Taste eines Mix-Kanalstreifens drücken und dann die Zuweisen-Taste gedrückt halten, während Sie die Mix-Taste des Mix-Kanalstreifens drücken.

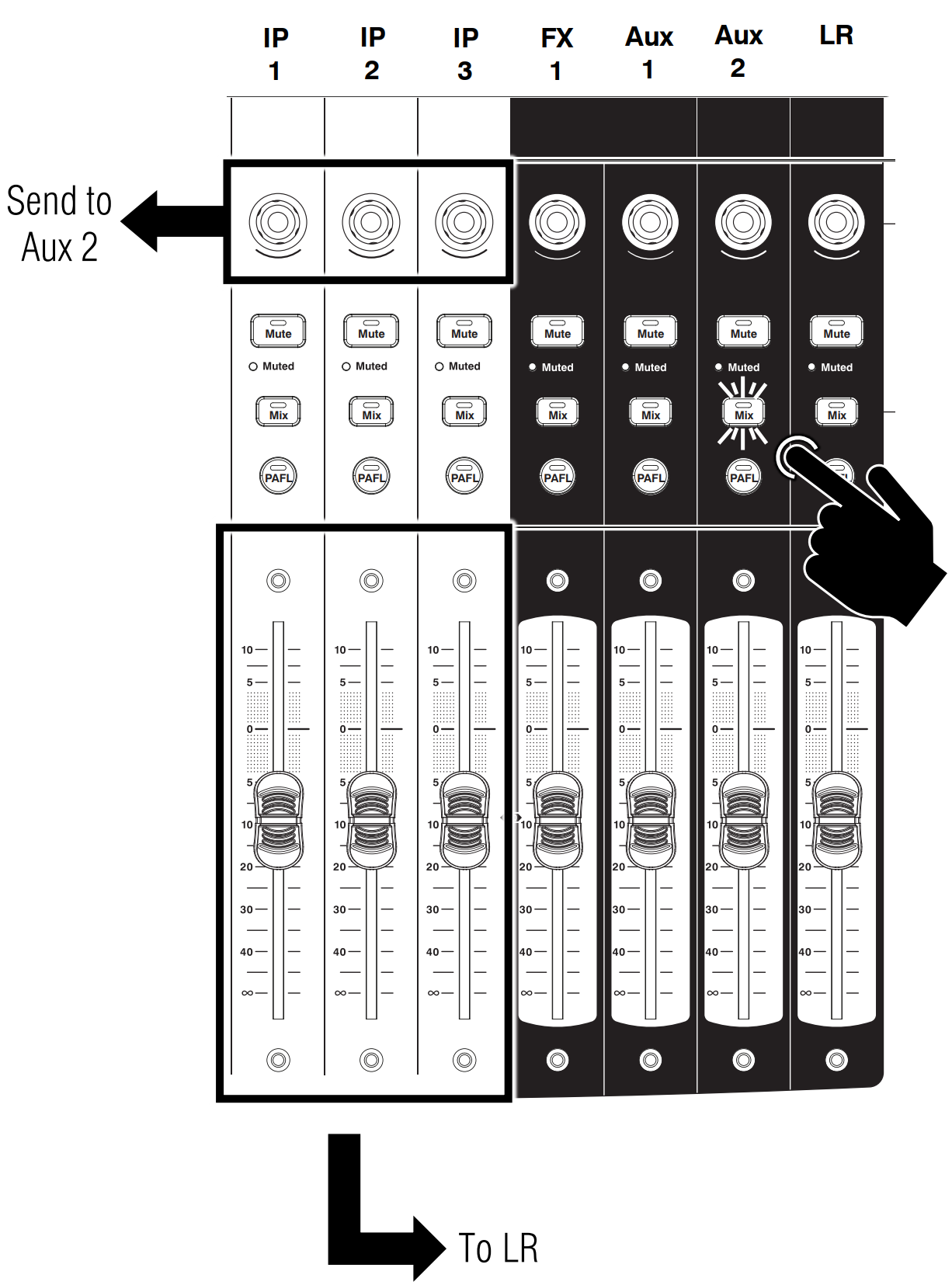

Wechseln zwischen Sends on Faders und Sends on Rotaries

Der Standard-Mischmodus ist Sends on Faders.

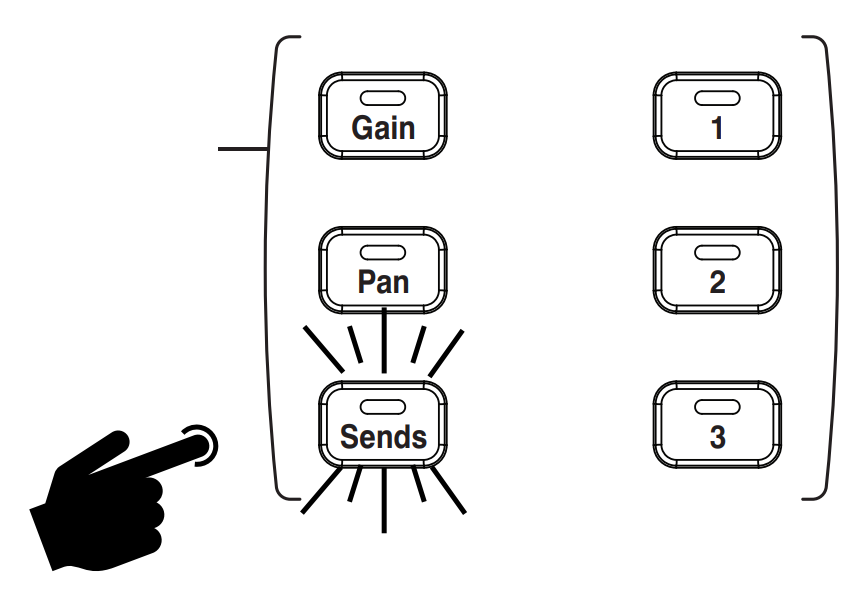

Um Sends on Rotaries zu aktivieren, drücken Sie die Sends-Taste im Abschnitt Strip Rotary Mode.

Im Sends on Rotaries-Modus steuern die Streifendrehregler die Send-Pegel zum aktiven Mix, während die Kanal-Fader die Pegel zum Hauptmix steuern.

Pre/Post-Fader-Send-Status einstellen

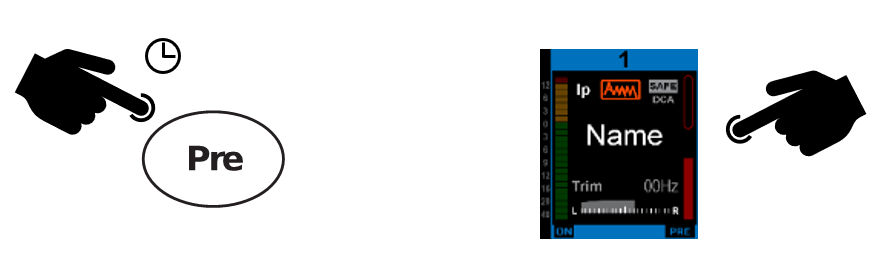

Halten Sie die Pre-Taste gedrückt und berühren Sie die Kanal-Namensblöcke, um jede Quelle pre- oder post-fader umzuschalten. Der aktuelle Pre/Post-Status wird im unteren Teil des Namensblocks angezeigt.

Sie können alle Zuweisungen schnell auf Pre- oder Post-Fader setzen, indem Sie den Mix-Kanal-Namensblock berühren, während Sie Pre gedrückt halten.

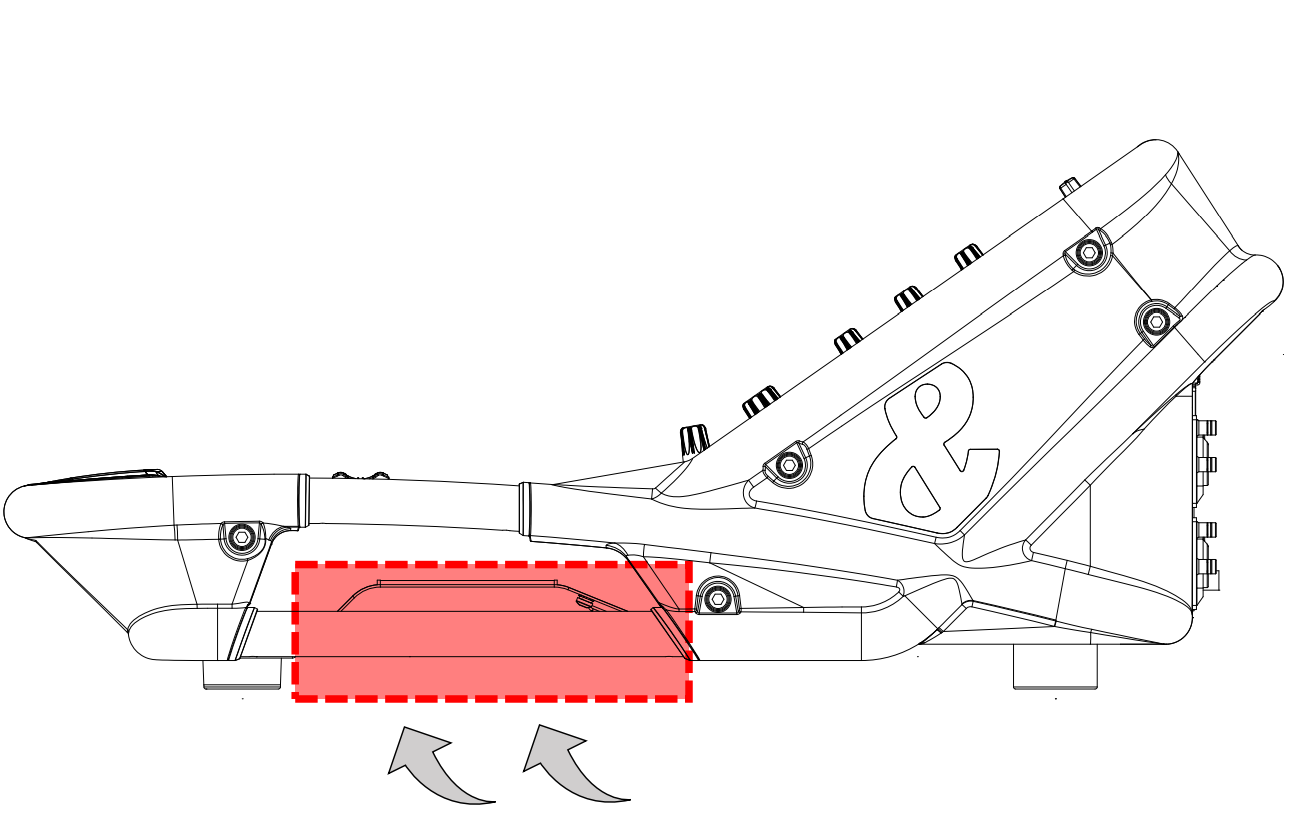

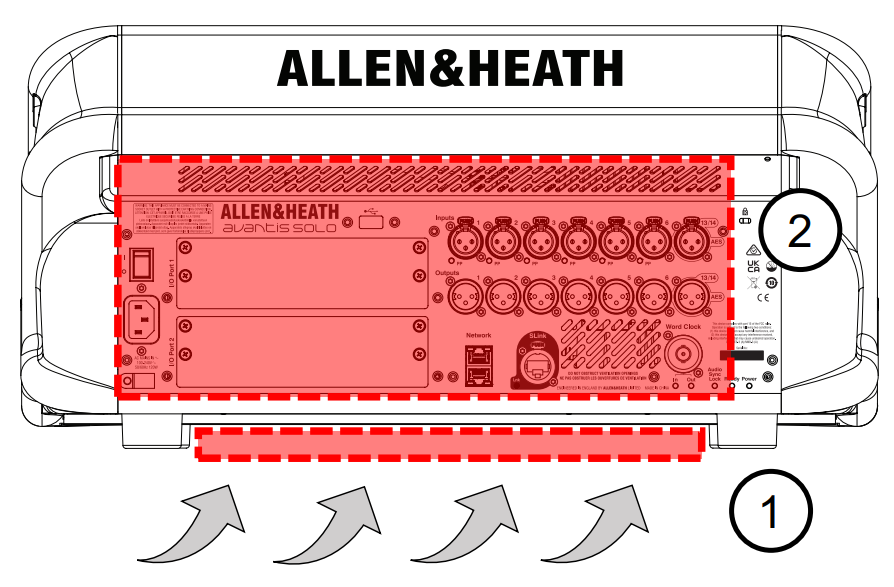

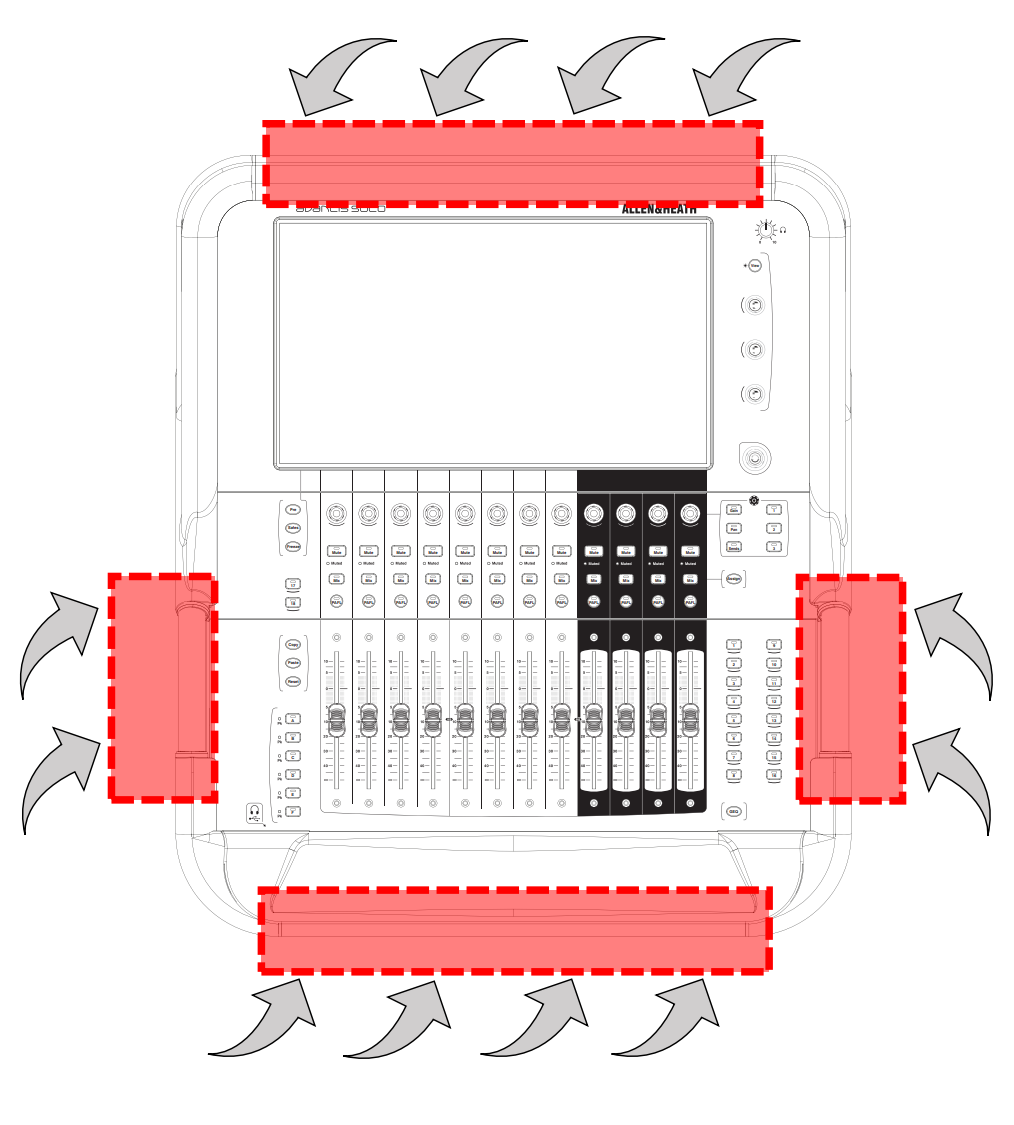

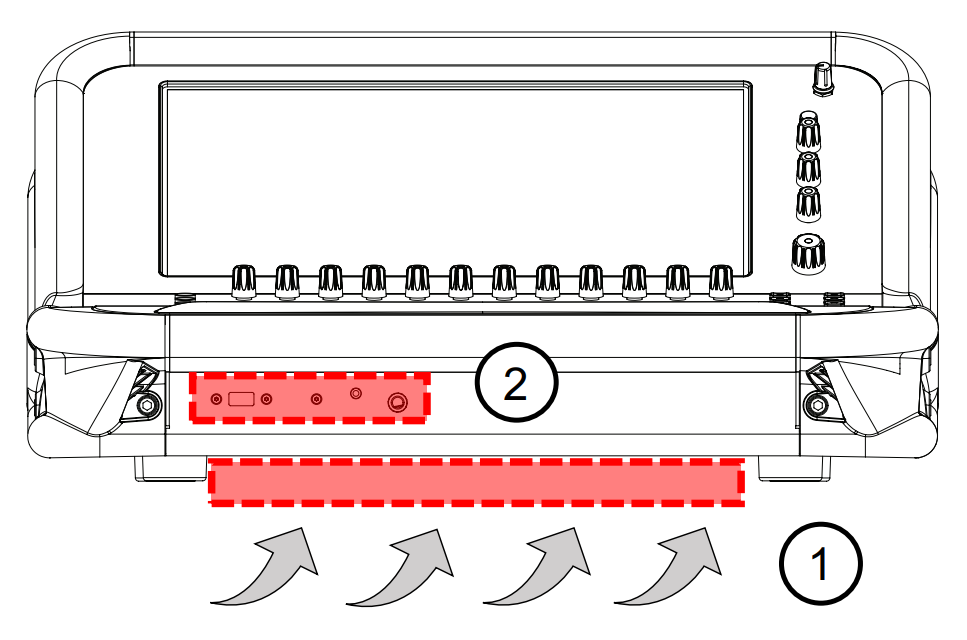

Flightcase-Informationen
