WICHTIG – Vor dem Start lesen

Sicherheitshinweise

Lesen Sie vor dem Start die wichtigen Sicherheitshinweise, die auf dem mit dem Gerät gelieferten Blatt gedruckt sind. Für Ihre eigene Sicherheit sowie die des Bedieners, des technischen Personals und der Darsteller befolgen Sie alle Anweisungen und beachten Sie alle Warnhinweise auf dem Blatt und an den Gerätepanels.

System-Betriebs-Firmware

Die Funktion dieses Produkts wird durch die Firmware (Betriebssystemsoftware) bestimmt, die es ausführt. Die Firmware wird regelmäßig aktualisiert, wenn neue Funktionen hinzugefügt und Verbesserungen vorgenommen werden.

ⓘ Überprüfen Sie www.allen-heath.com auf die neueste Firmware-Version.

Software-Lizenzvereinbarung

Durch die Nutzung dieses Allen & Heath Produkts und der darin enthaltenen Software erklären Sie sich mit den Bedingungen der entsprechenden Endbenutzer-Lizenzvereinbarung (EULA) einverstanden, eine Kopie davon finden Sie unter www.allen-heath.com/legal. Sie erklären sich mit den Bedingungen der EULA einverstanden, indem Sie die Software installieren, kopieren oder verwenden.

Weitere Informationen

Bitte besuchen Sie die Allen & Heath Webseite für weitere Informationen, Wissensdatenbank und technischen Support. Für weitere Informationen zu Einrichtung und Mischfunktionen konsultieren Sie bitte das Firmware-Referenzhandbuch, das zum Download unter www.allen-heath.com verfügbar ist.

Sie können auch unserer Allen & Heath Digital Community beitreten, um Wissen und Informationen mit anderen Nutzern auszutauschen.

Allgemeine Vorsichtsmaßnahmen

• Schützen Sie das Gerät vor Schäden durch Flüssigkeiten oder Staub. Decken Sie den Mixer ab, wenn er längere Zeit nicht benutzt wird.
• Wenn das Gerät bei Minusgraden gelagert wurde, lassen Sie es vor der Verwendung am Veranstaltungsort Zeit, um die normale Betriebstemperatur zu erreichen. Die empfohlene Betriebstemperatur liegt zwischen 0 und 40 Grad Celsius.
• Vermeiden Sie den Einsatz des Geräts bei extremer Hitze und direkter Sonneneinstrahlung. Stellen Sie sicher, dass die Lüftungsschlitze und Lüfter unter dem Gerät nicht blockiert sind und dass eine ausreichende Luftzirkulation um das Gerät herum gewährleistet ist.
• Reinigen Sie das Gerät mit einer weichen Bürste und einem trockenen fusselfreien Tuch. Verwenden Sie keine Chemikalien, Schleifmittel oder Lösungsmittel. Verwenden Sie kein Schmiermittel oder Kontaktreiniger an den Fadern.
• Es wird empfohlen, Wartungen nur von einem autorisierten Allen & Heath Vertreter durchführen zu lassen. Kontaktdaten Ihres lokalen Händlers finden Sie auf der Allen & Heath Webseite. Allen & Heath übernimmt keine Haftung für Schäden, die durch Wartung, Reparatur oder Modifikation durch unbefugtes Personal verursacht werden.
• Um Schäden an Bedienelementen und Optik zu vermeiden, vermeiden Sie es, schwere Gegenstände auf den Mixer zu legen, den Mixer oder den Touchscreen mit scharfen Gegenständen zu zerkratzen oder grob zu behandeln oder Vibrationen auszusetzen.

Registrieren Sie Ihr Produkt

Registrieren Sie Ihr Produkt online unter www.allen-heath.com/register.

Verpackte Artikel

Überprüfen Sie, ob Sie Folgendes erhalten haben:

• Avantis Digital Mischpult
• Sicherheitsblatt
• IEC-Netzkabel

Einführung

Avantis ist ein 64-Kanal 96kHz Digitalmischpult, das eine leistungsstarke Lösung für jede Live-Sound-Anwendung bietet. Kristallklare Audioqualität wird bei ultraniedriger Latenz geliefert, und umfassende Signalrouting- und Verarbeitungsoptionen sind über die zwei 15,6” Full HD Touchscreens leicht zugänglich.

Avantis ist DEEP Processing-fähig, was die Nutzung unserer erstklassigen Hardware-Emulationen ohne zusätzliche Latenz oder zusätzliche Hardware ermöglicht. Besuchen Sie allen-heath.com/avantis für weitere Informationen.

Der integrierte SLink Anschluss bietet Plug’n’Play-Betrieb mit den GX-, DX-, AB- und AR-Reihen von Remote-I/O Erweiterungen sowie dem DX Hub Remote-Hub. Zusätzlich kann SLink für digitale Split-Anwendungen mit einem zweiten Avantis Mixer oder einem dLive/SQ System verwendet werden.

Die Kompatibilität mit dem ME Personal Monitoring System ermöglicht es Darstellern, ihre eigenen Monitor-Mixes über die ME-1 und ME-500 Personal-Mixer zu steuern.

Digitale Audio-Netzwerkkarten sind erhältlich, um die Integration mit anderen digitalen Audiosystemen über Protokolle wie gigaACE, Dante, MADI und Waves SoundGrid zu ermöglichen.

Avantis auf einen Blick:

• XCVI FPGA-Kern
• 96kHz Abtastrate, 96bit Akkumulator
• Ultraniedrige Latenz (0,7ms)
• 64 Eingangskanäle mit vollständiger Verarbeitung (Filter, Gate, PEQ, Kompressor, Inserts)
• 42 konfigurierbare Mix-Ausgänge
• DEEP Processing – eingebettete Kanal-Plugins
• 12 RackFX mit dedizierten Rückführungen
• 16 DCAs
• Zwei 15,6” Full HD kapazitive Touchscreens
• Vollständig zuweisbares Layout
• 144 Faderstreifen (24 Fader, 6 Ebenen) mit optionalem dediziertem Master-Abschnitt
• SLink Anschluss für die Verbindung zu Remote-I/O Expandern und dem ME Personal Monitoring System
• 12 analoge XLR Eingänge / 12 analoge XLR Ausgänge
• 1 Stereo AES In / 2 Stereo AES Out
• 2 I/O Ports, beide fähig zu 128x128 Betrieb bei 96kHz
• Gestensteuerung – Kneifen, Wischen, Ziehen und Ablegen
• Benutzerkonfigurierbare Drehregler
• 24 zuweisbare SoftKeys
• Umfassende Multipoint-Pegelanzeigen mit Spitzenwert-Erkennung
• USB Stereoaufnahme und Wiedergabe
• BNC Word Clock

Weitere Informationen zu Avantis finden Sie auf der Allen & Heath Webseite.

Anschließen und Einschalten

Einschalten

Stellen Sie sicher, dass der Wippschalter in der Aus-Position ist. Stecken Sie das mitgelieferte IEC-Netzkabel in den Mixer. Sichern Sie bei Bedarf das Kabel, indem Sie es mit einem T20 Torx in die Kunststoffklemme einhängen und die Befestigungsschraube entfernen. Schalten Sie den Mixer mit dem Wippschalter ein.

Touch-Fader kalibrieren

Kalibrieren Sie bei der ersten Verwendung die Fader-Touch-Empfindlichkeit, indem Sie zu Utility / Utility / Calibration gehen und Calibrate Fader Touch auswählen, dann Left Bank und All wählen und den Anweisungen auf dem Bildschirm folgen. Stellen Sie sicher, dass Sie nur den ersten Fader der Bank berühren, wenn Sie dazu aufgefordert werden.

Wiederholen Sie diesen Vorgang für die Right Bank, wobei Sie ebenfalls nur den ersten Fader der Bank berühren, wenn Sie dazu aufgefordert werden.

Vorlage-Show laden

Avantis verfügt über eine vollständig konfigurierbare Audio-Architektur, Steuerungs-Layout und Buchsen-Patching. Wir haben eine Reihe von Vorlage-Shows bereitgestellt, die eine Auswahl klassischer Konsolenformate bieten, die als schneller Startpunkt mit vertrauter Architektur und logischem Layout geladen werden können.

Um eine Vorlage-Show zu laden, gehen Sie zum Bildschirm Utility / Memory / Show Manager, wählen Sie eine der verfügbaren Vorlage-Shows aus, tippen Sie auf Recall und bestätigen Sie.

ⓘ Das Laden einer Show überschreibt alle Systemeinstellungen einschließlich der Bus-Konfiguration, des Steuerungs-Layouts, der aktuellen Parameter, aller Szenen und Bibliothekspresets. Wenn Sie die aktuellen Einstellungen speichern möchten, speichern Sie sie zuerst als Benutzer-Show (Store).

ⓘ Für weitere Informationen konsultieren Sie bitte das Avantis Firmware-Referenzhandbuch, das zum Download unter www.allen-heath.com verfügbar ist.

Expander-Anschluss

Verbinden Sie ein Touring-Qualitäts-CAT5e (oder höherwertiges) Kabel bis zu 100m Länge zwischen dem Remote Expander und dem SLink Anschluss.

ⓘ Informationen zu Kabelanforderungen, Empfehlungen und einer Liste bestellbarer CAT5-Kabel finden Sie unter www.allen-heath.com.

Schalten Sie den Remote Expander ein. Die Lnk/Err-Anzeigen des SLink Ports blinken mit konstanter Frequenz, wenn die Verbindung hergestellt ist. Die rote Fehleranzeige leuchtet, wenn ein Kommunikationsfehler erkannt wird. Überprüfen Sie, ob die Kabel den richtigen Typ haben, korrekt eingesteckt sind und nicht defekt sind.

Folgende Remote Expander sind kompatibel mit dem Avantis SLink Anschluss:

ⓘ Weitere Informationen zu unserer Reihe von I/O Expandern finden Sie unter
www.allen-heath.com/everything-io/

Ausschalten

Das System muss korrekt heruntergefahren werden. Navigieren Sie zu Utility / Status / Homescreen und tippen Sie auf die Schaltfläche „Power Down“. Bestätigen Sie die Aktion und schalten Sie dann den Mixer und die Expander mit deren Netzschaltern aus.

ⓘ Wenn das System nicht korrekt heruntergefahren wird, können kürzlich vorgenommene Änderungen verloren gehen.

ⓘ Wenn das System nicht wie oben beschrieben heruntergefahren wurde, erscheint beim nächsten Einschalten eine „Nicht korrekt heruntergefahren“-Anzeige.

dPack Aktivierung

Rüsten Sie Ihr Mischpult mit dem Avantis dPack auf, um zusätzlichen dLive Processing-Zugang zu erhalten, einschließlich Dyn8 (bis zu 16 Instanzen), DEEP Kompressoren und dem Dual Stage Valve Preamp, sowie weiteren Modellen, die hinzugefügt werden.

Wenn Sie Ihr Avantis mit dem dPack Upgrade gekauft haben, sollten Sie einen 12-stelligen Gutscheincode erhalten haben. Um Ihren dPack Gutscheincode einzulösen und Ihr Upgrade zu aktivieren:

1. Besuchen Sie allen-heath.com/avantis und stellen Sie sicher, dass Sie die neueste Firmware auf Ihrem Avantis installiert haben.
2. Gehen Sie zu shop.allen-heath.com, wählen Sie das Avantis dPack Produkt und legen Sie es in den Warenkorb.
3. Klicken Sie auf „Warenkorb“ im oberen rechten Menü.
4. Klicken Sie auf „Gutscheincode verwenden“ und geben Sie Ihren Code ein – dann auf „Gutschein anwenden“ klicken.
5. Klicken Sie auf „Zur Kasse“ und schließen Sie den Bestellvorgang ab.
6. Nach Abschluss der Bestellung gehen Sie zu Ihrer Kontoseite – Mein Konto > Downloads.
7. Folgen Sie den Anweisungen auf dem Bildschirm, um Ihren dPack Upgrade-Schlüssel zu generieren und geben Sie ihn in Ihr Mischpult ein.

Wenn Sie Ihr Avantis nicht mit dem dPack Upgrade gekauft haben, aber dPack für Ihr Mischpult erwerben möchten, besuchen Sie bitte shop.allen-heath.com.

Bei Schwierigkeiten kontaktieren Sie bitte den Allen & Heath Shop Support per E-Mail an shopsupport@allen-heath.com.

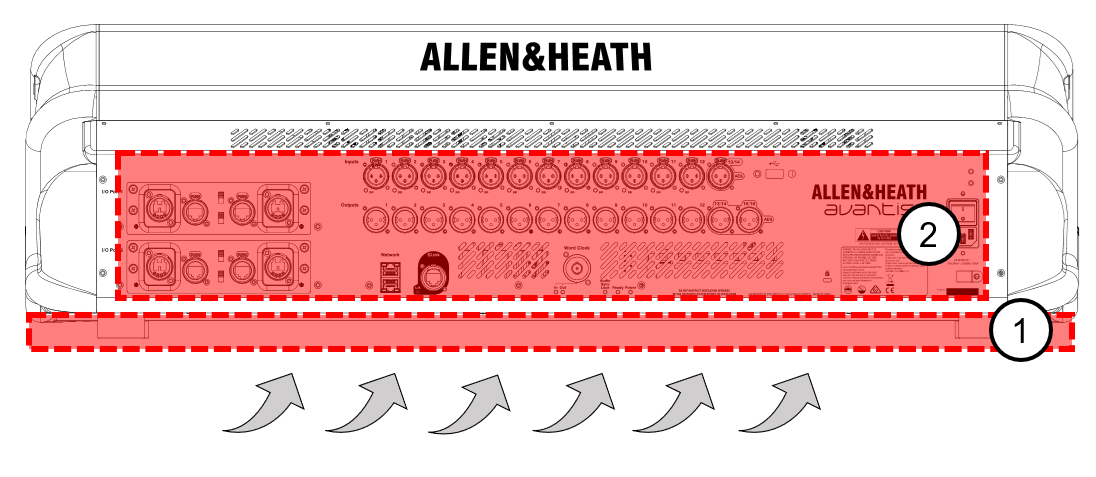

Rückseite

1. Mic/Line Eingänge

   12x rückrufbare Vorverstärker für symmetrische oder unsymmetrische Mikrofon- und Line-Pegelsignale. Gain, Pad und 48V werden digital im Vorverstärker gesteuert. Die PP-Anzeige leuchtet, wenn an der Buchse Phantomspeisung erkannt wird, egal ob intern oder extern zugeführt.

   Jede Buchse kann über den I/O oder Processing / Preamp Bildschirm einem Eingangskanal zugewiesen werden.

2. Digitale Eingänge

   Stereo AES3 Eingang (32kHz – 192kHz Abtastrate). Sample Rate Conversion kann umgangen werden.

   Jede Buchse kann über den I/O oder Processing / Preamp Bildschirm einem Eingangskanal zugewiesen werden.

3. USB 2.0 Buchse

   Stecken Sie ein kompatibles USB-Gerät ein, um Show-Dateien zu speichern und abzurufen, die Firmware zu aktualisieren oder USB-Wiedergabe und -Aufnahme durchzuführen.

4. Netzteil

   Netz-IEC-Buchse, Sicherung und Ein-/Ausschalter. Eine Kunststoff-P-Clip-Kabelklemme ist zum Sichern des Netzkabels vorhanden. Schieben Sie das Kabel ein oder fixieren Sie es mit einem Stern-Torx^© T20 Schraubendreher, um die Klemme um das Kabel herum zu befestigen.

   ⓘ Beachten Sie die auf dem Panel gedruckten Sicherheitshinweise.

5. Kensington Schloss

   Eine Öffnung zur Befestigung von Standard-Kensington-Diebstahlsicherungsvorrichtungen.

6. Digitale Ausgänge

   Stereo AES3 Ausgänge (44,1kHz, 48kHz oder 96kHz umschaltbar).

   Signale können über den I/O Bildschirm auf jede Ausgangsbuchse geroutet werden.

7. Statusanzeigen

   Power-ON-Anzeige. Die Ready-Anzeige leuchtet, wenn die Ausgangsbuchsen nach dem Einschalten bereit sind, Audio weiterzuleiten. Die Audio Sync Locked Anzeige leuchtet, wenn eine gültige Taktquelle vorhanden ist.

8. Word Clock I/O

   BNC-Anschluss zum Synchronisieren von einer externen Audiouhr oder zum Bereitstellen einer Uhr für andere Geräte. In- und Out-LEDs zeigen den aktuellen Modus an.

9. Line-Ausgänge

   12x Line-Pegel, symmetrische XLR Ausgänge. Nennpegel +4dBu. Die Ausgänge sind mit Relais geschützt, um Einschalt- oder Ausschaltknacken zu verhindern. Signale können über den I/O Bildschirm auf jede Ausgangsbuchse geroutet werden.

10. SLink

    Für die Verbindung zu Remote-I/O Expandern und/oder dem ME Personal Monitoring System. Weitere Informationen zu unterstützten Geräten finden Sie im Abschnitt Expander-Anschluss dieses Dokuments.

11. Netzwerk

    2 RJ45 Gigabit Ethernet Ports. Verbinden Sie einen Laptop oder einen Wireless-Router zur Nutzung mit Avantis Editor oder iOS Apps. Alle Geräte im Netzwerk müssen kompatible IP-Adressen haben.

    Die Standardeinstellungen sind:

    DHCP aktiviert:	Aus
    IP-Adresse:	192.168.1.80
    Subnetzmaske:	255.255.255.0
    Gateway:	192.168.1.254

12. I/O Ports

    2 Audio-Interface-Ports, beide fähig zu 128x128 Kanälen. Installieren Sie eine der verfügbaren Optionskarten für Systemerweiterung, digitales Mikrofon-Splitting, Aufnahme oder verteiltes Audio-Netzwerk. Eine Liste verfügbarer Optionskarten finden Sie unter www.allen-heath.com. Verwenden Sie den I/O Bildschirm, um Signale von oder zu den I/O Ports zu patchen.

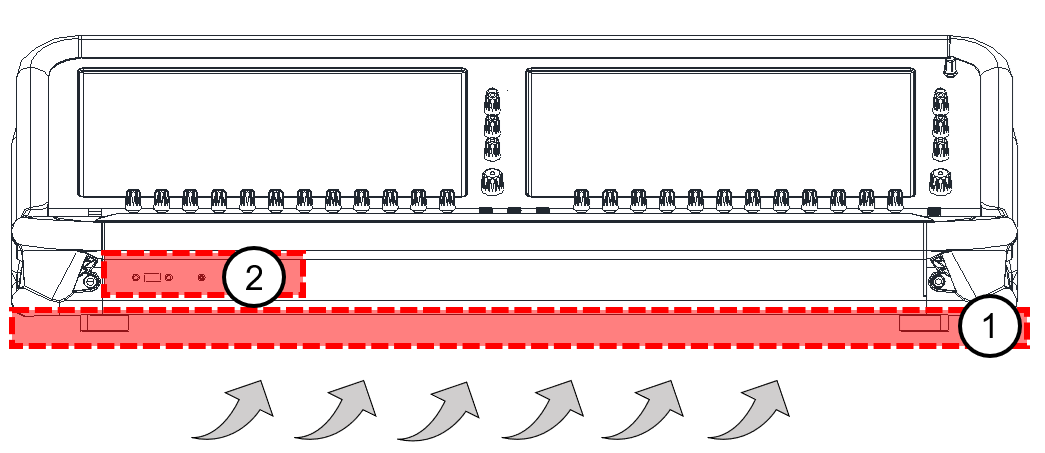

Vorderseite

1. USB 3.0 Buchse

   Stecken Sie ein kompatibles USB-Gerät ein, um Show-Dateien zu speichern und abzurufen, die Firmware zu aktualisieren oder USB-Wiedergabe und -Aufnahme durchzuführen.

2. Kopfhöreranschlüsse

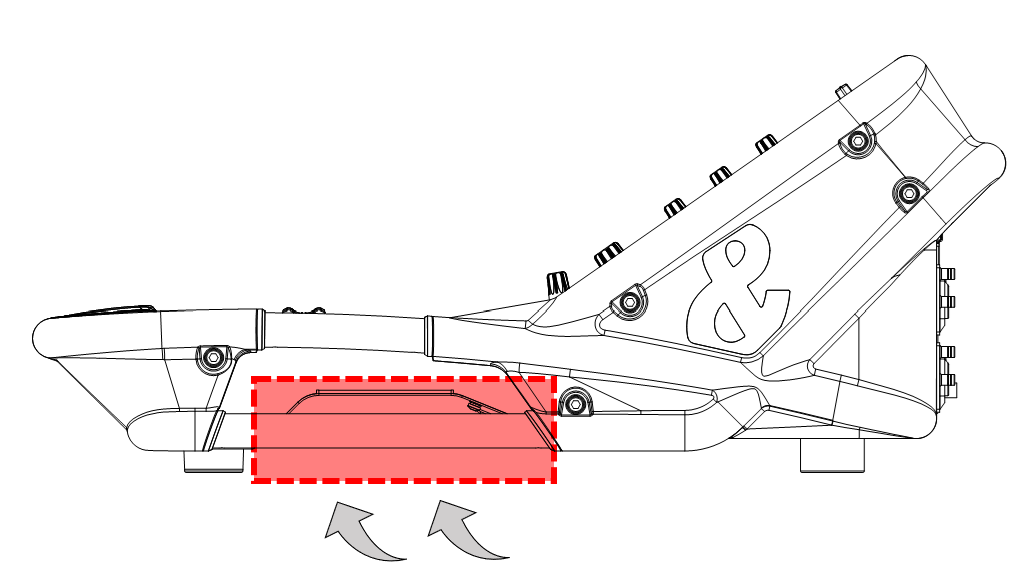

   Standard 1/4” und 1/8” Kopfhörerbuchsen befinden sich unter der Armlehne.

Oberseite

1. Touchscreens

   15,6” kapazitive Touchscreens. Weitere Informationen finden Sie im Abschnitt Bildschirme.

2. Bildschirmsteuerungen

   Steuerung benutzerzuweisbarer Parameter. Weitere Informationen finden Sie im Abschnitt Bildschirme.

3. Pre / Safes / Freeze

   Umschalten des Kanalstatus:


   • Pre/Post – Halten Sie Pre gedrückt und tippen Sie auf einen Kanal-Namensblock, um die Sends zum aktiven Mix zwischen Pre- oder Post-Fader umzuschalten. Schalten Sie alle Kanäle Pre/Post um, indem Sie einen Master-Mix-Namensblock berühren. Zuweisungen und Pre/Post-Einstellungen für den ausgewählten Kanal oder Mix sind auch im Routing Bildschirm verfügbar.
   • Safes – Halten Sie Safes gedrückt und drücken Sie einen Namensblock, um den Kanal vor Scene Recall zu schützen. Um nur eine Auswahl von Parametern zu schützen, verwenden Sie den Scenes / Global Safes Bildschirm.
   • Freeze in Layers – Halten Sie Freeze in Layers gedrückt und drücken Sie einen Namensblock, um einen Kanal in allen Ebenen zu sperren.

4. SoftKeys

   24 benutzerzuweisbare Tasten. Weisen Sie Funktionen im Setup / Control / SoftKeys Bildschirm zu.

5. Kopieren / Einfügen / Zurücksetzen

   • Kopieren – Halten Sie Copy gedrückt und drücken Sie:
     • Einen Kanal-Namensblock, um die gesamte Kanalverarbeitung zu kopieren.
     • Einen markierten Bereich des Touchscreens, um die Einstellungen eines einzelnen Verarbeitungsblocks zu kopieren.
     • Eine Streifen-Mix-Taste, um die Mix-Zuweisungen und Send-Pegel zu kopieren.
   • Einfügen – Halten Sie Paste gedrückt und drücken Sie einen Namensblock, Mix-Taste oder einen markierten Bereich des Touchscreens, um die kopierten Einstellungen einzufügen.
   • Zurücksetzen – Halten Sie Reset gedrückt und drücken Sie einen Namensblock, Mix-Taste oder einen markierten Bereich des Touchscreens, um die zugehörigen Parameter auf Werkseinstellungen zurückzusetzen. Halten Sie Reset gedrückt und bewegen Sie einen Fader nach oben oder unten, um ihn schnell auf 0dB oder aus zu setzen.

6. Ebenen

   Navigieren Sie durch 6 Ebenen von Faderstreifen pro Bank. Die roten Pk (Peak) Anzeigen leuchten auf, wenn ein Kanal in der zugehörigen Ebene innerhalb von 3dB vor Übersteuerung ist, sodass Sie die Signalaktivität über die Ebenen überwachen können. Banken können über den Setup / Control / Surface Prefs Bildschirm verknüpft werden – die Ebenentasten wirken auf beide Banken, wenn Link aktiv ist.

7. Fader-Banken

   Zwei 12-Kanal Fader-Banken bieten Steuerung von Eingangskanälen, FX Rückführungen, Mix-Mastern, DCAs, Monitoren für den Tontechniker / IEM oder MIDI. Lesen Sie den Abschnitt Faderstreifen für weitere Informationen. Ein dedizierter Master-Abschnitt (7a) kann aktiviert werden, um 4 Kanalstreifen dauerhaft sichtbar zu machen. Das Layout der Streifen ist benutzerzuweisbar und wird in Szenen gespeichert. Verwenden Sie den Setup / Control / Strip Assign Bildschirm, um das Layout zu bearbeiten und den Master-Abschnitt zu aktivieren.

8. Strip Rotary Modus

   Wählen Sie die Funktion der Drehregler am Faderstreifen. Die Drehregler können Gain/Trim des Vorverstärkers, Pan, Sends zum aktiven Mix und 3 zuweisbare Funktionen steuern. Weisen Sie diese im Setup / Control / Preferences Bildschirm zu. Die Farbe der LED am Drehregler entspricht der aktiven Funktion, z.B. rot für Gain, gelb für Pan; sie folgt der Farbe des aktiven Mixes, wenn sich die Regler im Sends-Modus befinden. Die Funktion Sends legt die Steuerung der Send-Pegel zum aktiven Mix auf die Drehregler, während die Fader die Kanalpegel zum Hauptmix steuern (d.h. „Sends on Faders“ wird vorübergehend deaktiviert).

9. Zuweisen

   Halten Sie Assign gedrückt und drücken Sie eine Streifen-Mix-Taste, um die Routing-Zuweisung ein- oder auszuschalten. Weitere Informationen finden Sie später in dieser Anleitung.

10. GEQ auf Fadern

    Berühren und halten Sie GEQ und tippen Sie auf einen Mix-Kanal-Namensblock, um den GEQ auf den Fadern anzuzeigen. Frequenzwerte werden auf den Namensblöcken angezeigt, und die Meter zeigen RTA-Aktivität jedes Frequenzbands sowie Spitzenband-Anzeige. Während aktiv, tippen Sie erneut auf GEQ, um zwischen hohen und niedrigen Frequenzen umzuschalten. Der Mix-Master-Fader wird im rechten Streifen angezeigt, während dieser Modus aktiv ist.

11. Armlehnenbeleuchtung

    Ändern Sie die Beleuchtungseinstellungen im Setup / Control / Dimmer Menü.

Faderstreifen

Bildschirme

Avantis verfügt über zwei Bildschirme, die beide Kanalverarbeitung, Bankübersicht, Systemeinrichtung & Status, Speicherverwaltungsmenüs und mehr anzeigen.

Jeder Touchscreen integriert drei benutzerkonfigurierbare Soft-Drehregler sowie einen Touch & Turn Drehregler für schnelle und einfache Parameteranpassungen.

Beide Bildschirme arbeiten unabhängig voneinander, sodass beispielsweise zwei separate Kanalverarbeitungsbildschirme gleichzeitig sichtbar sein können oder Verarbeitung auf einem Bildschirm und IO-Patching auf dem anderen sichtbar sind.

1. Bildschirmmodus

Wählen Sie den Bildschirmmodus:

• Bank – Übersicht aller Kanäle, die der Faderbank und Ebene zugewiesen sind. Die Bank-Ansicht kann mit den Tasten Copy, Paste, Reset, Freeze und Listen verwendet werden. In der Bank-Ansicht öffnet das Berühren eines Verarbeitungsblocks – z.B. eines PEQ, Gate oder Kompressor-Kurven – die entsprechende Processing Seite.
• Processing – Zugriff auf die Kanalverarbeitung des aktuell ausgewählten Kanals
• Routing – Zugriff auf Routing und Zuweisungen für den ausgewählten Kanal
• I/O – Patchen von Systemeingängen und -ausgängen durch Antippen der Kreuzungspunkte
• Ganging – Erstellen Sie bis zu 16 Gruppen, um ausgewählte Parameter über mehrere Kanäle zu verknüpfen
• Meter – Zugriff auf Eingangs-, FX- und Mix-Pegelanzeigen, RTA-Spektrogramm und 4 benutzerdefinierbare Pegelanzeigen
• FX – Konfigurieren der 12 RackFX-Einheiten.
• Scenes – Zugriff auf den Scene Manager, Global Safes und weitere Szenen-Werkzeuge
• Setup – Zugriff auf Mixer-Streifenlayout, Mixer-Bus-Konfiguration, Softkey-Konfiguration, Stereo-Eingangskonfiguration, Netzwerkeinstellungen, Audioeinstellungen, Benutzerprofile, Mixer-Einstellungen, Beleuchtung und mehr.
• Utility – Zugriff auf Show Manager, Library Manager, Firmware-Update, Systemdiagnose, Fader- und Bildschirmkalibrierung sowie MIDI-Optionen.

2. Menü-Tabs

Menüoptionen für den ausgewählten Bildschirmmodus.

3. Statusleiste

Symbole sind sichtbar, wenn bestimmte Betriebsmodi aktiv sind (Virtual Soundcheck, Solo In Place, Scene Update Auto Tracking etc.) oder wenn ein Systemfehler protokolliert wurde.

4. Kopfhörerlautstärke

Drehregler zur Lautstärkeregelung des Kopfhörerausgangs (nur rechte Seite)

5. Ansicht

Drücken Sie, um zwischen den konfigurierten Ansichten für die Soft Rotaries umzuschalten.

6. Soft Rotaries

Drei Soft-Drehregler zur Steuerung benutzerzuweisbarer Parameter.

7. Touch & Turn Steuerung

Berühren Sie einen Parameter oder eine Einstellung im Hauptbildschirmbereich und passen Sie den Wert mit dem Drehregler an. Der aktuell ausgewählte Parameter ist orange hervorgehoben.

8. Namensblock

Zeigt Name, Farbe, Kanaltyp, Nummer, Pegelanzeige und weitere Kanalparameter an.

Berühren Sie einen Kanal-Namensblock, um einen Kanal für die Verwendung mit den Processing- und Routing-Bildschirmen auszuwählen. Wenn ausgewählt, wird der Kanalstreifen grün hinterlegt.

Jede Bank kann einen ausgewählten Kanal haben. Der aktuell ausgewählte Kanal wird oben links auf dem Bildschirm angezeigt.

9. Swipe-Menü / Meter

Mehrseitiges Menü, das entweder PAFL-Meter oder zusätzliche kontextbezogene Optionen anzeigt. Wischen Sie das Menü oder tippen Sie auf die kreisförmigen Seitenindikatoren, um zwischen den Seiten zu blättern.

• Listen – Halten Sie Listen gedrückt und tippen Sie auf einen hervorgehobenen Bereich des Bildschirms, um an dieser Stelle im Signalweg des ausgewählten Kanals zu hören.
• Optionen – Halten Sie Options gedrückt und tippen Sie auf einen hervorgehobenen Bereich des Bildschirms, um ihn zu konfigurieren.
• Name / dB / IO – Tippen Sie, um zwischen den Namensblock-Modi zu wechseln und den benutzerdefinierten Kanalnamen, die Faderposition in dB oder die I/O Buchsenkennung der gepatchten Quelle/Ziel anzuzeigen.
• Hilfe – Tippen Sie, um kontextbezogene Hilfe für den aktiven Bildschirm anzuzeigen.
• PAFL Meter

Mix-Grundlagen

Arbeiten mit dem Hauptmix

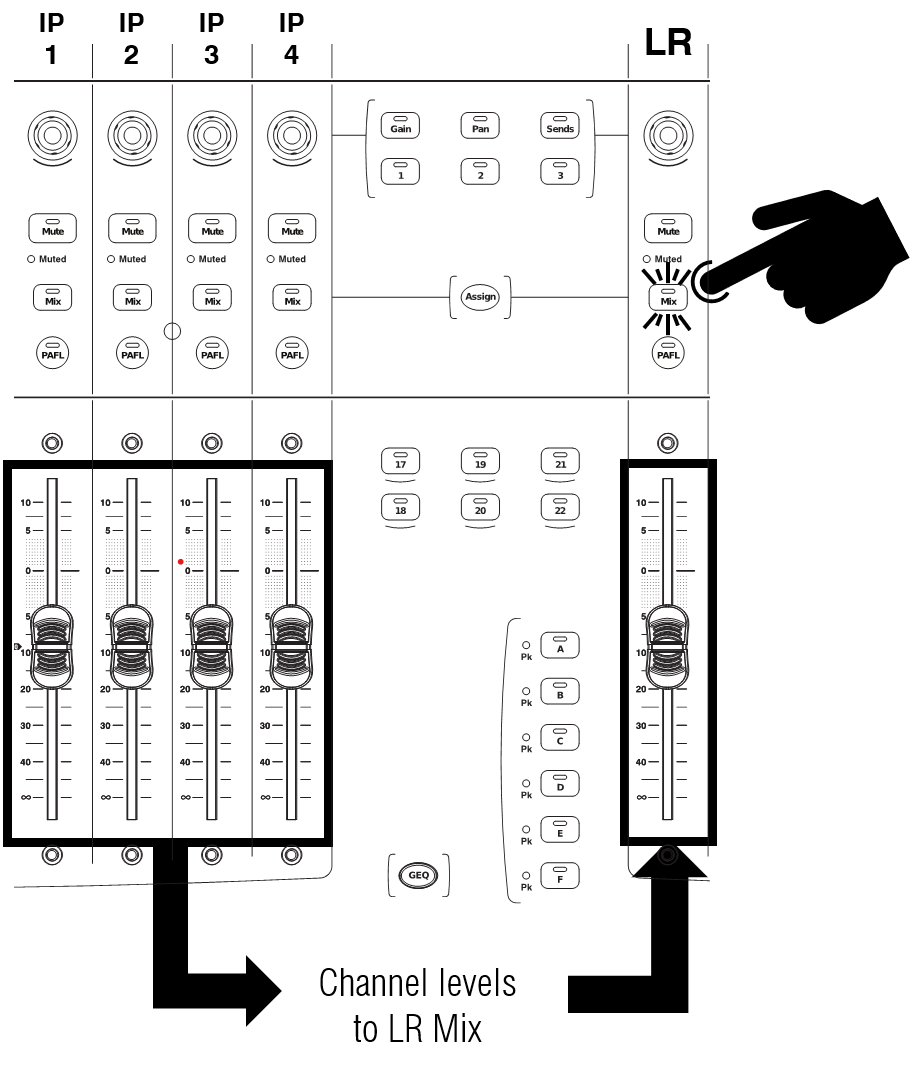

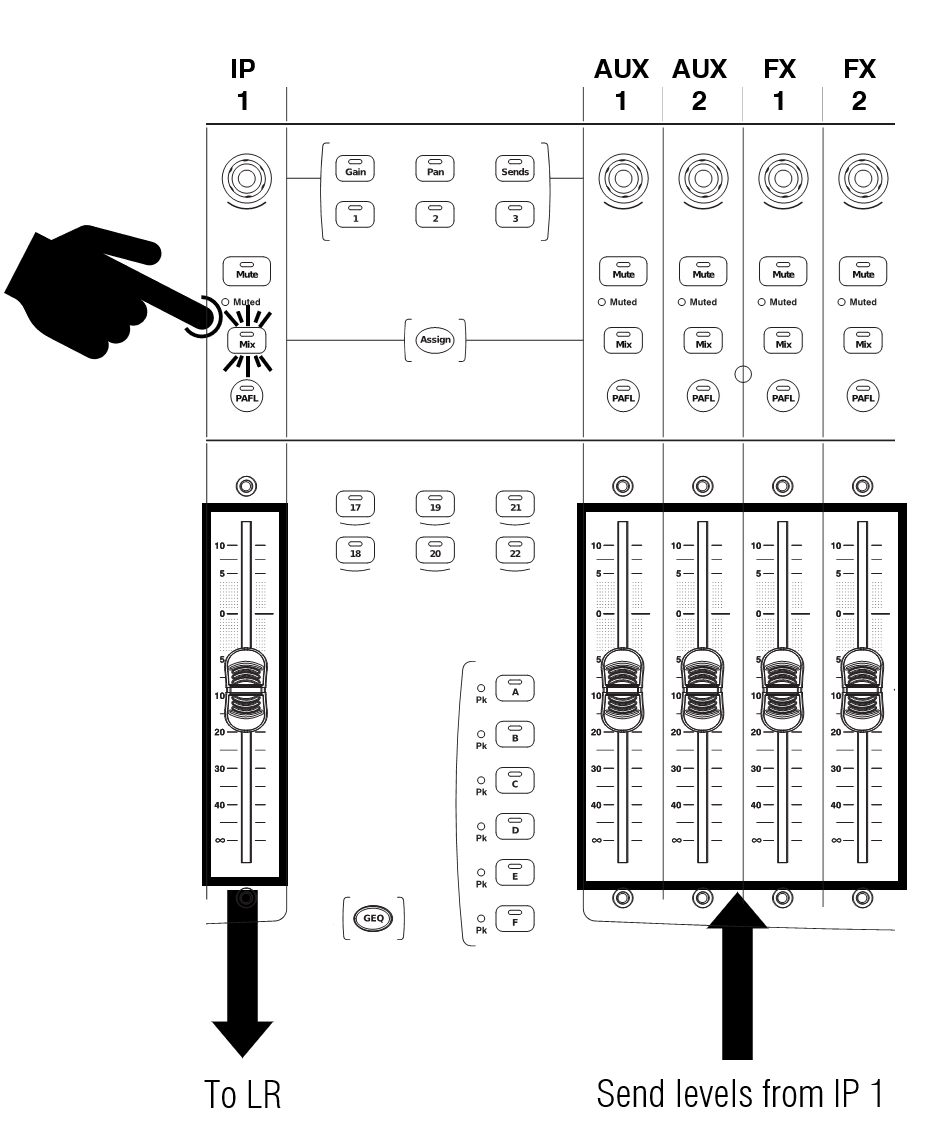

Drücken Sie eine Hauptmix-Masterstreifen-Mix-Taste (z.B. LR).

Dies ist der Standard-Mischmodus:

Die Eingangsstreifen zeigen die Kanalfader an.
Die Masterstreifen zeigen die Master-Mix-Fader an.

Arbeiten mit Sends – Master-Mix-Modus

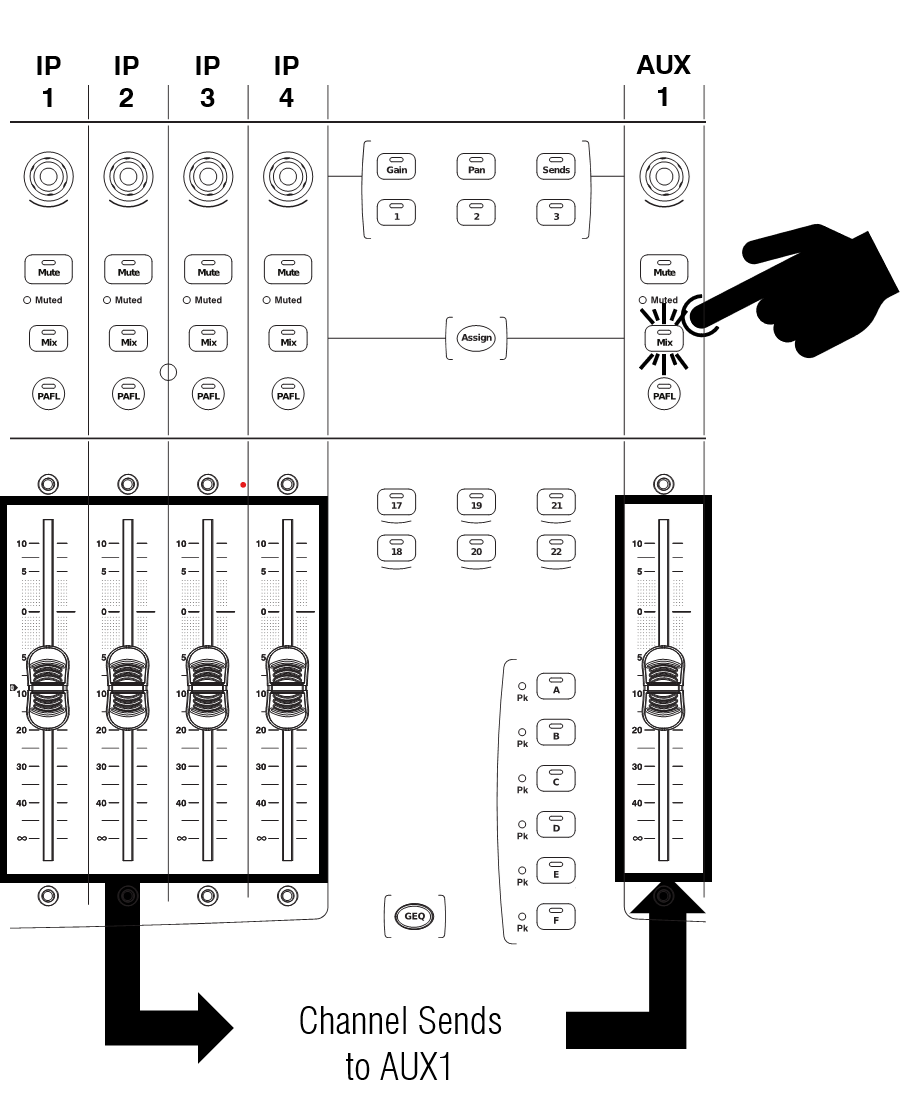

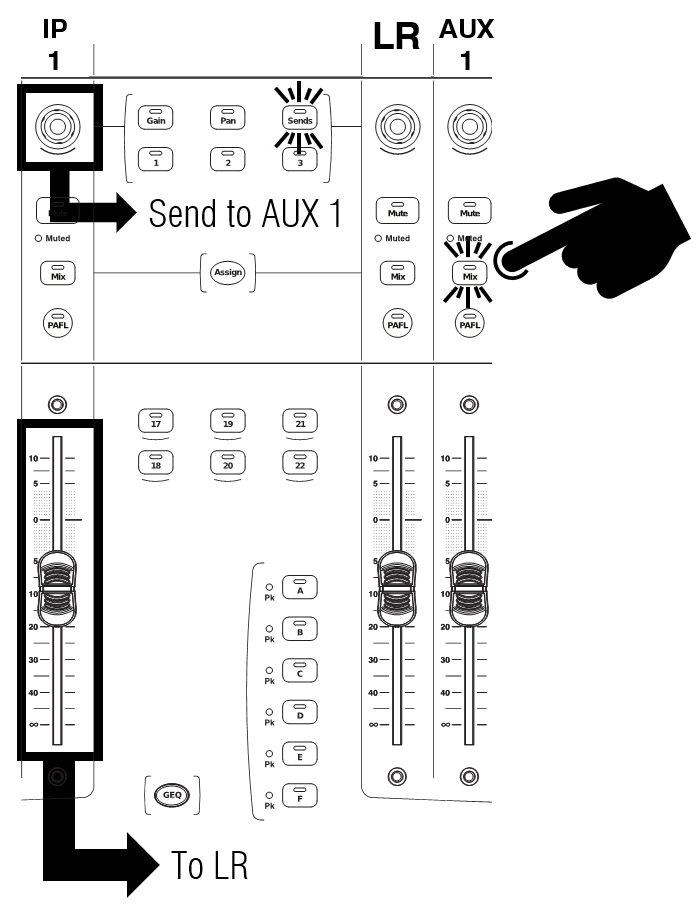

Drücken Sie eine Mix-Masterstreifen-Mix-Taste (z.B. AUX 1)

Verwenden Sie dies, um mit Aux- und FX Sends zu arbeiten.

Die Eingangsstreifen zeigen alle Send-Pegel zum aktiven Mix an.

Die Masterstreifen zeigen die Master-Mix-Fader an.

Arbeiten mit Sends – Kanal-Mix-Modus

Drücken Sie eine Eingangs-Kanalstreifen-Mix-Taste (z.B. IP 1)

Verwenden Sie dies, um mit Aux- und FX Sends zu arbeiten.

Die Eingangsstreifen bleiben als Kanalfader.

Die Masterstreifen zeigen alle Sends vom Eingangskanal an.

Zuweisen und Abwählen eines Kanals zu einem Mix, einer Gruppe oder DCA

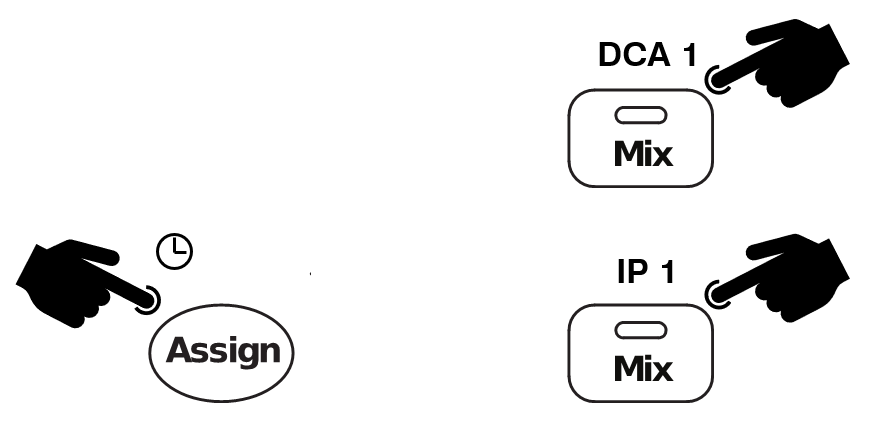

Drücken Sie die Mix-Taste an einem Mix-, Gruppen- oder DCA-Masterstreifen (z.B. DCA 1)

Halten Sie die Assign-Taste gedrückt und drücken Sie die Kanal-Mix-Tasten, um sie dem aktiven Mix zuzuweisen oder zu entziehen. Der Zuweisungsstatus wird im Namensblock angezeigt.

Sie können schnell alle Zuweisungen zu einem Mix ein- oder ausschalten, indem Sie die Mix-Taste an einem Mix-Master drücken und dann die Assign-Taste gedrückt halten, während Sie die Mix-Taste am Mix-Master drücken.

Wechsel zwischen Sends auf Fadern und Sends auf Drehreglern

Der Standard-Mischmodus ist Sends auf Fadern.

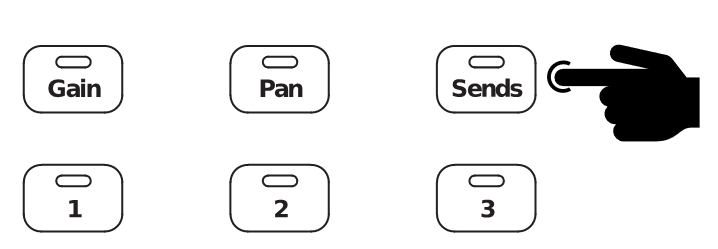

Um Sends auf Drehreglern zu aktivieren, drücken Sie die Sends-Taste im Strip Rotary Mode Bereich.

Im Modus Sends auf Drehreglern steuern die Strip-Drehregler die Send-Pegel zum aktiven Mix, während die Kanalfader die Pegel zum Hauptmix steuern.

Einstellung des Pre/Post Fader Send-Status

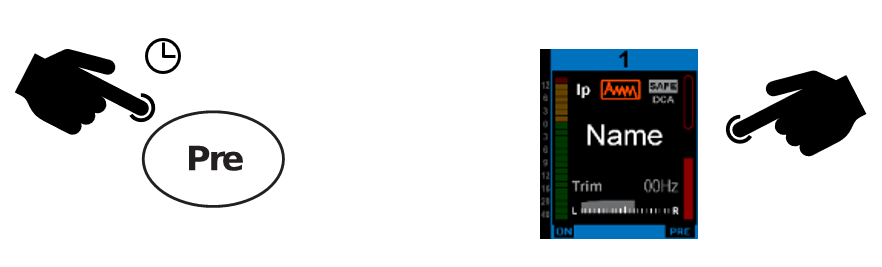

Halten Sie die Pre-Taste gedrückt und tippen Sie auf Kanal-Namensblöcke, um jeden Send vor- oder nach dem Fader umzuschalten. Der aktuelle Pre/Post-Status wird im unteren Bereich des Namensblocks angezeigt.

Sie können schnell alle Zuweisungen auf Pre- oder Post-Fader setzen, indem Sie den Mix-Master-Namensblock berühren, während Sie Pre gedrückt halten.

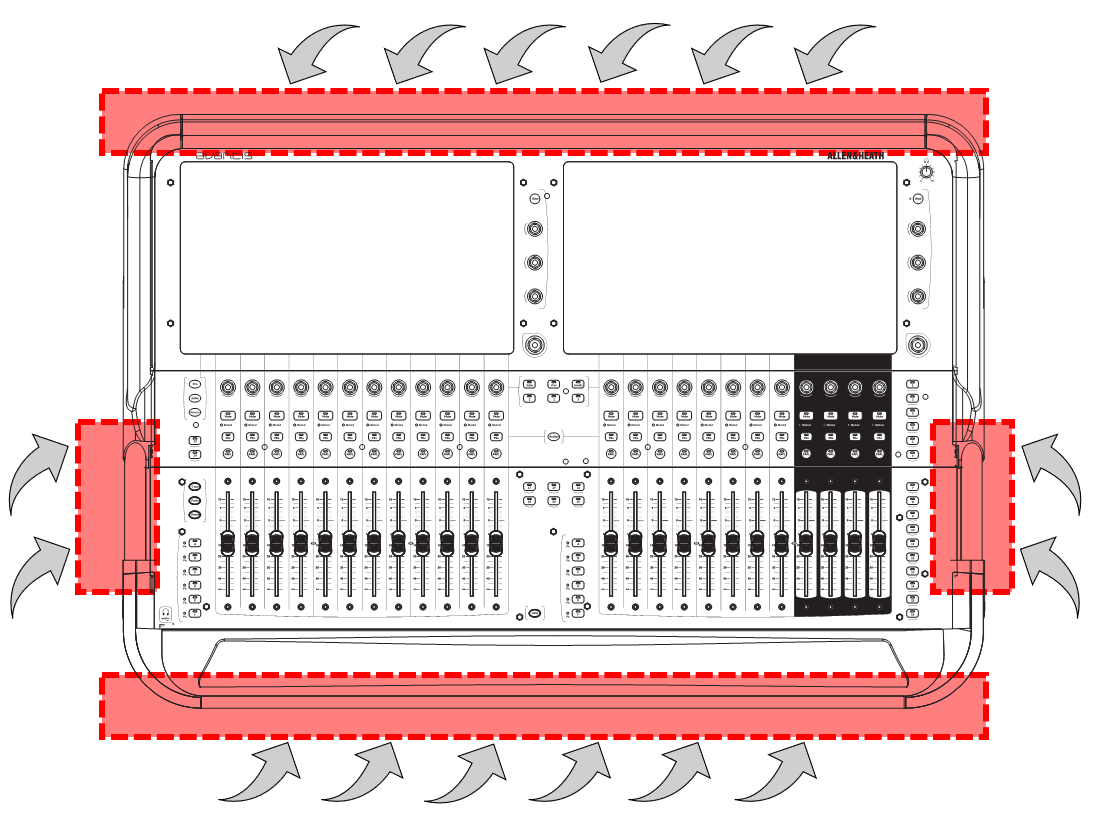

Flightcase Informationen
