WICHTIG – Vor dem Start lesen

Sicherheitshinweise

Lesen Sie vor dem Start die Wichtigen Sicherheitshinweise, die auf dem mit dem Gerät gelieferten Blatt gedruckt sind. Für Ihre eigene Sicherheit sowie die des Bedieners, des technischen Personals und der Darsteller befolgen Sie alle Anweisungen und beachten Sie alle Warnhinweise, die auf dem Blatt und an den Gerätepanelen aufgedruckt sind.

Systembetrieb-Firmware

Die Funktion des AHM Prozessors wird durch die Firmware (Betriebssoftware) bestimmt, die ihn steuert. Die Firmware wird regelmäßig aktualisiert, wenn neue Funktionen hinzugefügt und Verbesserungen vorgenommen werden.

ⓘ Prüfen Sie www.allen-heath.com auf die neueste Firmware-Version.

Software-Lizenzvereinbarung

Durch die Nutzung dieses Allen & Heath Produkts und der darin enthaltenen Software erklären Sie sich mit den Bedingungen der entsprechenden Endbenutzer-Lizenzvereinbarung (EULA) einverstanden, eine Kopie davon finden Sie unter www.allen-heath.com/legal. Sie stimmen den Bedingungen der EULA durch Installation, Kopieren oder Nutzung der Software zu.

Weitere Informationen

Bitte besuchen Sie die Allen & Heath Webseite für weitere Informationen, Wissensdatenbank und technischen Support. Für mehr Informationen zur Einrichtung und zu Funktionen von AHM konsultieren Sie bitte die AHM System Manager Hilfe.

Allgemeine Vorsichtsmaßnahmen

• Schützen Sie das Gerät vor Schäden durch Flüssigkeiten oder Staub.
• Wenn das Gerät bei unter Null Grad gelagert wurde, lassen Sie es vor der Verwendung am Veranstaltungsort Zeit, um normale Betriebstemperatur zu erreichen.
• Vermeiden Sie die Nutzung des Geräts bei extremer Hitze und direkter Sonneneinstrahlung. Stellen Sie sicher, dass die Lüftungsschlitze nicht blockiert sind und dass ausreichende Luftzirkulation um das Gerät gewährleistet ist.
• Reinigen Sie das Gerät mit einer weichen Bürste und einem trockenen, fusselfreien Tuch. Verwenden Sie keine Chemikalien, Scheuermittel oder Lösungsmittel.
• Es wird empfohlen, Wartungen nur von einem autorisierten Allen & Heath Vertreter durchführen zu lassen. Kontaktdaten Ihres lokalen Händlers finden Sie auf der Allen & Heath Webseite. Allen & Heath übernimmt keine Haftung für Schäden, die durch Wartung, Reparatur oder Modifikation durch nicht autorisiertes Personal entstehen.

Registrieren Sie Ihr Produkt

Registrieren Sie Ihr Produkt online unter www.allen-heath.com/register

Verpackungsinhalt

Überprüfen Sie, ob Sie Folgendes erhalten haben:

• AHM Matrixprozessor
• Diese Erste Schritte Anleitung
• Sicherheitsblatt
• IEC-Netzkabel
• Phoenix-Stecker mit Zugentlastung - 1x 10-polig, 16x 3-polig (AHM-16), 24x 3-polig (AHM-32)

Einführung

AHM-16 und AHM-32 sind Audio-Matrixprozessoren für Soundmanagement und Installation. Sie sind für Audioverteilung, Durchsagen, Konferenzen, Lautsprecherverarbeitung in einer Vielzahl von Umgebungen konzipiert, darunter Unternehmen, Gastgewerbe, Bildung, Veranstaltungen und Mehrzweckstätten, Einzelhandel, Theater, Kreuzfahrtschiffe, Sportstätten.

Der AHM Prozessor wird durch ein erweitertes Ökosystem von entfernten Audio-Expandern, Fernbedienungen, Schnittstellen, Apps und Software ergänzt. Eine Familie von tragbaren, rackmontierbaren oder wandmontierbaren Audio-Expandern ist mit einer Auswahl proprietärer Punkt-zu-Punkt Layer-2 oder Dante Transportprotokolle erhältlich.

Eine Reihe von IP-Fernbedienungen ist für Lautstärkeregelung, Musikauswahl, Preset-Wahl und mehr verfügbar. AHM kann auch mit Geräten Dritter über GPIO, TCP/IP oder branchenübliche Steuerungssysteme integriert werden. Der Custom Control Editor und die App von Allen & Heath bieten weitere Steuerungsoptionen und benutzerdefinierte Benutzeroberflächen für mehrere Nutzer und Gerätetypen, mit Kiosk- und BYOD-Funktionalität.

AHM-16 Merkmale

AHM-16 Merkmale im Überblick:

• 16x16 Verarbeitungsmatrix
• 8x8 lokale analoge I/O
• I/O Port für Erweiterung oder Audio-Netzwerk, bis zu 128x128
• Dante 96kHz optionale Karten (AES67 und DDM bereit)
• 16 konfigurierbare Verarbeitungs-Ausgänge – bis zu 16 Mono / 8 Stereo Zonen
• Soundmanagement-Tools
  • Automatischer Mikrofonmischer
  • ANC (Umgebungsgeräuschkompensation)
  • Prioritäts-Ducking
  • 8-Band PEQ, Dynamik und Delay auf jedem Eingang und jeder Zone
  • Lautsprecherverarbeitung mit Frequenzweiche, Delay, Limiter und PEQ
• 96kHz FPGA-Kern mit ultraniedriger Latenz
• Kompatibel mit Allen & Heath IP1, IP6, IP8 Fernbedienungen
• 2x2 lokale GPIO plus netzwerkfähige GPIO-Schnittstelle
• Frontpanel-Bildschirm und 4 programmierbare SoftKeys
• 4 Benutzerprofile
• Event-Zeitplaner

AHM-32 Merkmale

AHM-32 Merkmale im Überblick:

• 32x32 Verarbeitungsmatrix
• 12x12 lokale analoge I/O
• I/O Port für Erweiterung oder Audio-Netzwerk, bis zu 128x128
• Dante 96kHz optionale Karten (AES67 und DDM bereit)
• 32 konfigurierbare Verarbeitungs-Ausgänge – bis zu 32 Mono / 16 Stereo Zonen
• Soundmanagement-Tools
  • 4x Automatischer Mikrofonmischer
  • AEC (Akustische Echounterdrückung)*
  • FBS (Feedback-Unterdrückung)*
  • ANC (Umgebungsgeräuschkompensation)
  • Prioritäts-Ducking
  • 8-Band PEQ, Dynamik und Delay auf jedem Eingang und jeder Zone
  • Lautsprecherverarbeitung mit Frequenzweiche, Delay, Limiter und PEQ

*mit optionalem Modul

• 96kHz FPGA-Kern mit ultraniedriger Latenz
• Kompatibel mit Allen & Heath IP1, IP6, IP8 Fernbedienungen
• 2x2 lokale GPIO plus netzwerkfähige GPIO-Schnittstelle
• Frontpanel-Bildschirm und 8 programmierbare SoftKeys
• 16 Benutzerprofile
• Event-Zeitplaner

Installation von AHM-16 / AHM-32

Freistehend

Für freistehenden Betrieb oder Regalbetrieb kleben Sie die Klebe-Füße an die unten angegebenen Positionen.

Sorgen Sie für ausreichende Luftzirkulation um das Gerät. Es darf in keiner Weise abgedeckt werden. Stellen Sie das Gerät immer auf eine feste, flache Oberfläche, fern von Polstermöbeln oder Teppichen.

Rackmontage

AHM-16 und AHM-32 sind für den 19-Zoll-Rackeinbau geeignet und beanspruchen 1HE Rackplatz. Die Kunststofffüße müssen eventuell vor dem Einbau entfernt werden; bewahren Sie diese für eine spätere Verwendung auf.

ⓘ Sorgen Sie für natürliche Konvektion des Luftstroms um das Gerät, indem Sie für gute Belüftung vor und hinter dem Gerät sorgen. Rackgeräte, die eine erhebliche Wärmemenge erzeugen, sollten nicht direkt über oder unter dem Gerät montiert werden. Eine erzwungene Konvektion mittels eines rackmontierten Lüfterträgers kann in Situationen mit begrenztem Platz und hoher Umgebungstemperatur sinnvoll sein.

Frontpanel

1. SoftKeys

Programmierbare SoftKeys für lokale Benutzersteuerung. Funktionen werden durch die AHM System Manager Software zugewiesen und umfassen Eingang / Zone / Kreuzpunkt Stummschaltung, Pegel, Preset-Abruf, Preset-Auswahl, Paging, Zonenauswahl.

2. LCD-Bildschirm und Auswahl-Tasten

Der LCD-Bildschirm zeigt Informationen über das Gerät oder die vom Frontpanel-SoftKey ausgewählte Funktion an.

Beim Einschalten wird ein Startbildschirm angezeigt. Verwenden Sie die Pfeiltasten, um durch Informationsbildschirme wie Firmware-Version, Netzwerkeinstellungen und Diagnosen zu blättern. Dies ist nützlich, um die IP-Adresse des Geräts vor dem Verbinden zu ermitteln.

Pegel Wenn ein Frontpanel-SoftKey, der einem Pegel zugewiesen ist, gedrückt wird, zeigt der Bildschirm den Namen des Eingangs / der Zone, den Pegel und das Meter an. Verwenden Sie die Pfeiltasten zur Pegelsteuerung.

Quellenauswahl Wenn ein Frontpanel-SoftKey, der einem Zonenauswahl-Schalter zugewiesen ist, gedrückt wird, zeigt der Bildschirm eine Liste verfügbarer Quellen an, wie sie im AHM System Manager konfiguriert sind. Verwenden Sie die Pfeiltasten, um die Quelle auszuwählen, und drücken Sie Sel, um zu bestätigen.

Der Bildschirm zeigt dann die aktive Quelle sowie den Zonennamen, Pegel und Meter an. Verwenden Sie die Pfeiltasten, um den Pegel der Zone zu steuern. Drücken Sie Sel erneut, um eine andere Quelle auszuwählen. Drücken Sie den SoftKey erneut, um den Quellenauswahl-Modus zu verlassen.

Preset-Auswahl Wenn ein Frontpanel-SoftKey, der der Preset-Auswahl zugewiesen ist, gedrückt wird, zeigt der Bildschirm eine Liste verfügbarer Presets an, wie im AHM System Manager konfiguriert. Verwenden Sie die Pfeiltasten, um das Preset auszuwählen, und drücken Sie Sel, um es abzurufen.

Der Bildschirm zeigt dann das aktive Preset an. Drücken Sie Sel erneut, um ein anderes Preset auszuwählen. Drücken Sie den SoftKey erneut, um den Preset-Auswahl-Modus zu verlassen.

Rückseite

1. Mic/Line Eingänge

Abrufbare Vorverstärker an Phoenix-Steckern, für symmetrische oder unsymmetrische Mikrofon- und Line-Pegel-Signale. Gain, Pad und 48V werden digital im Vorverstärker gesteuert.

Jeder Anschluss kann auf jeden Eingangskanal geroutet werden.

Verwenden Sie die mitgelieferten 3-poligen Phoenix-Stecker mit Zugentlastung für optimale Kabelverwaltung.

2. Line-Ausgänge

Zuweisbare symmetrische Line-Pegel-Ausgänge an Phoenix-Steckern. Nennpegel +4dBu. Die Ausgänge sind relaisgeschützt, um Einschalt- oder Ausschaltknacken zu vermeiden.

Verwenden Sie die mitgelieferten 3-poligen Phoenix-Stecker mit Zugentlastung für optimale Kabelverwaltung.

3. Netzanschluss

IEC-Netzeingang mit universellem Netzteil (100-240V AC, 50-60Hz).

4. I/O Port

Audio-Schnittstellenport mit bis zu 128x128 I/O. Einbau einer der verfügbaren Optionskarten für Systemerweiterung, verteiltes Audio-Netzwerk oder Systemintegration möglich. Eine Liste der verfügbaren Optionskarten finden Sie unter www.allen-heath.com.

ⓘ Für Dante Audio-Netzwerke verwenden Sie die M-SQ-DANT32 oder M-SQ-DANT64 (SQ Dante V2) Karte, nicht die ursprüngliche M-SQ-DANTE Karte.

ⓘ Das I/O Port Panel wird auch verwendet, um DIP-Schalter 6 für das Zurücksetzen des Netzwerks auf Werkseinstellungen zu erreichen. Das Zurücksetzen erfolgt, wenn Schalter 6 beim Einschalten in der Ein-Position ist. Nach 10 Sekunden schalten Sie das Gerät aus und bewegen den Schalter zurück in die Aus-Position. Verändern Sie nicht die Position der anderen DIP-Schalter.

5. GPIO

Allzweck-Schnittstelle für Steuerungsintegration mit Hardware von Drittanbietern. Bietet 2x Eingänge, die auf Masse schalten, und 2x Relais-Ausgänge an Phoenix-Steckern sowie einen +10V DC Ausgang.

ⓘ Der maximale Gesamtstrom, der aus der +10V Versorgung für alle Ausgänge gezogen wird, darf 200mA nicht überschreiten.

Ausgang 1 kann als normalerweise geschlossen oder normalerweise offen verdrahtet werden. Ausgang 2 ist normalerweise offen.

Für Anwendungen mit höherem Strom oder Spannung kann ein externes DC-Netzteil verwendet werden. Dies bietet auch eine vollständige Isolation zwischen dem AHM Prozessor und externer Ausrüstung.

ⓘ Die maximale externe Versorgungsspannung darf +24V DC nicht überschreiten. Der maximale Strom, der durch einen Open-Collector-Ausgang gezogen wird, darf 400mA nicht überschreiten.

Verwenden Sie den mitgelieferten 10-poligen Phoenix-Stecker mit Zugentlastung für optimale Kabelverwaltung.

6. Steuerungsnetzwerk

RJ45 Gigabit Ethernet Anschluss. Verbinden Sie einen Laptop, WLAN-Router oder Switch zur Nutzung mit dem AHM System Manager, IP-Fernbedienungen, Custom Control App oder TCP-Steuerung. Alle Geräte im Netzwerk müssen kompatible IP-Adressen haben.

ⓘ Um die Netzwerkeinstellungen auf Werkseinstellungen zurückzusetzen, siehe DIP-Schalter Einstellungen im Abschnitt I/O Port oben.

AHM-32 Verarbeitungs-Erweiterungsmodul

Ein Verarbeitungs-Erweiterungsmodul kann im AHM-32 für Anwendungen wie AEC (Akustische Echounterdrückung) oder FBS (Feedback-Unterdrückung) eingebaut werden. Eine Liste verfügbarer Module finden Sie unter www.allen-heath.com. Folgen Sie den Einbauanleitungen des optionalen Moduls für die Installation.

⚠ Die Installation eines optionalen Moduls darf nur von technisch qualifiziertem Personal durchgeführt werden.

Anschlüsse - Audio

Für alle Audioanschlüsse verwenden Sie CAT5e (oder höherwertige) STP-Kabel bis zu 100m Länge.

ⓘ Siehe www.allen-heath.com für Kabelanforderungen, Empfehlungen und eine Liste verfügbarer CAT-Kabel zum Bestellen.

Audio-Expander mit SLink Karte

Wenn ein Audio-Expander angeschlossen ist, erkennt die SLink Karte den Gerätetyp und schaltet automatisch auf das entsprechende Allen & Heath Protokoll, die Abtastrate und Ethernet-Geschwindigkeit um. Die folgende Tabelle listet kompatible Audio-Expander auf. Besuchen Sie allen-heath.com/everything-io/ für weitere Informationen zu unserem Sortiment an Erweiterungsoptionen.

Beim Anschluss oder Einschalten prüft der AHM Prozessor die Firmware-Version des Expander-Geräts und aktualisiert oder downgradiert das Gerät, um mit der Firmware der Haupteinheit übereinzustimmen.

Bis zu 2x dSnake 48kHz Expander können über SLink hintereinandergeschaltet werden, vorausgesetzt, der erste Expander ist ein AR2412 oder AB168 und der zweite Expander ist ein AB168 oder AR84. Die Verbindung von 2x AR2412 wird nicht unterstützt.

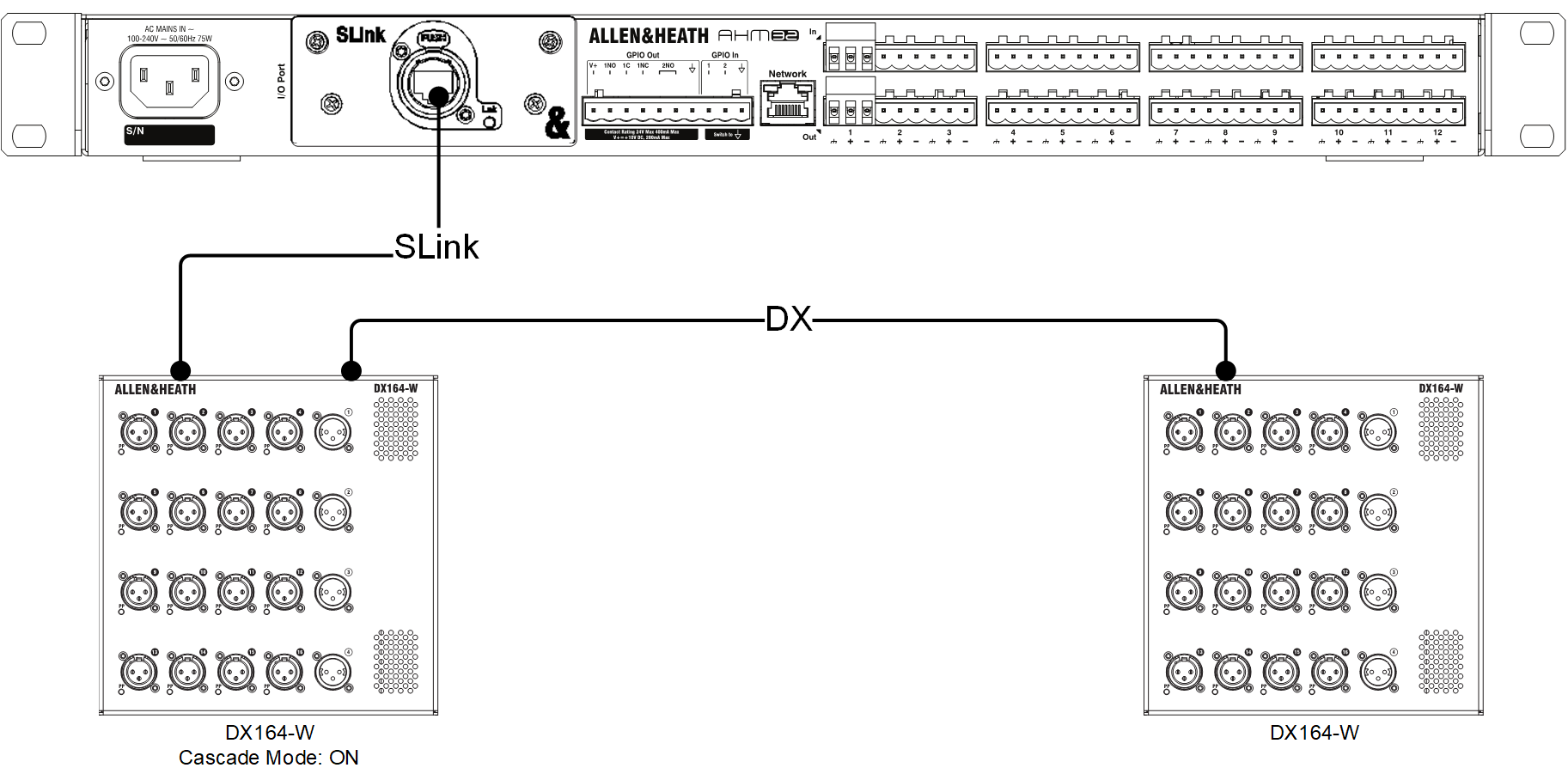

Bis zu 2x DX168, DX164-W, DX88 oder DX012 Expander in beliebiger Kombination können über SLink hintereinandergeschaltet werden. AHM Prozessoren unterstützen keine redundante Verbindung zu DX Expandern.

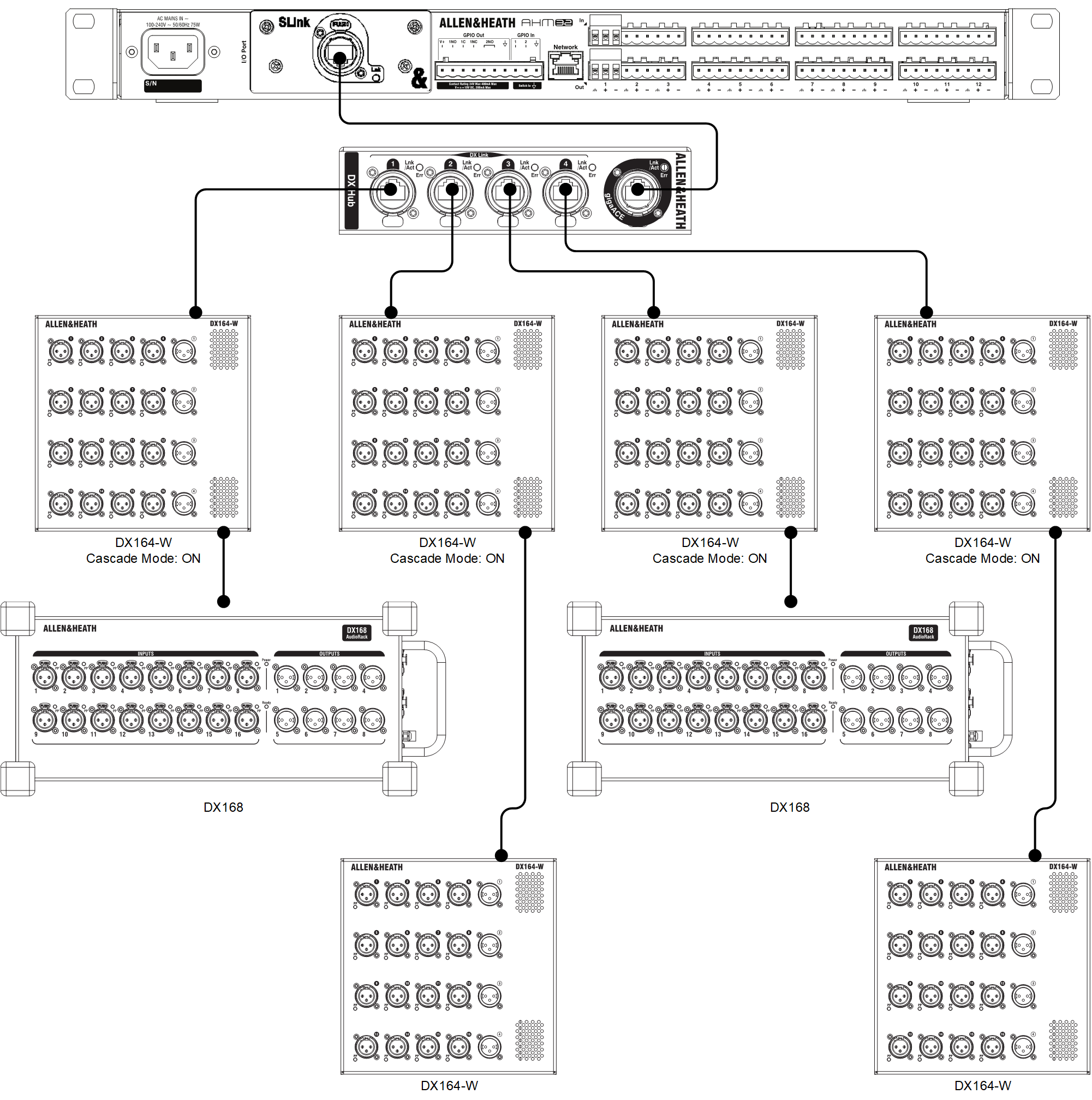

Ein DX Hub kann an die SLink Karte angeschlossen werden, um eine weitere Erweiterung mit bis zu 8 DX Expandern zu ermöglichen. Er erlaubt auch eine einzelne Kabelverbindung zum AHM Prozessor, wenn mehrere Expander auf unterschiedlichen Stockwerken, Bereichen oder Gebäuden verteilt sind.

Audio-Expander und Ethernet

Alle oben genannten Protokolle sind Punkt-zu-Punkt-Verbindungen, Layer 2 Ethernet-konform. gigaACE arbeitet mit Gigabit Ethernet-Geschwindigkeit (1000BASE-T, IEEE 802.3ab). DX und dSnake arbeiten mit Fast Ethernet-Geschwindigkeit (100BASE-TX, IEEE 802.3u).

Layer 2 Netzwerkgeräte und Medienkonverter können verwendet werden, sofern sie die korrekte Verbindungsgeschwindigkeit unterstützen. Typische Anwendungen sind die Umwandlung auf Glasfaser für längere Kabelstrecken oder die Integration in eine bestehende Ethernet-Infrastruktur. Beachten Sie die folgenden Richtlinien und testen Sie das Netzwerk stets auf Funktionalität und Zuverlässigkeit, bevor Sie es in Betrieb nehmen. Weitere Hinweise zu VLANs, TCP-Ports und Bandbreite finden Sie in der Allen & Heath Online-Wissensdatenbank und auf der Webseite.

ⓘ Layer 2.5 und höhere Protokolle wie Spanning Tree, getaggte Egress-Pakete und Broadcast-Sturm-Schutz können Unterbrechungen der Audiodaten oder hörbare Klicks verursachen. Smarte / verwaltete Switches erlauben möglicherweise das Abschalten von Layer 3 oder 4 Funktionen, aber generell empfehlen wir die Nutzung von Layer 2 Geräten.

ⓘ Beachten Sie, dass kein anderes Gerät an einen Switch angeschlossen werden sollte, der gigaACE, dSnake oder DX Audio trägt. Parallele Verbindungen mehrerer Expander am selben Switch sind nicht möglich.

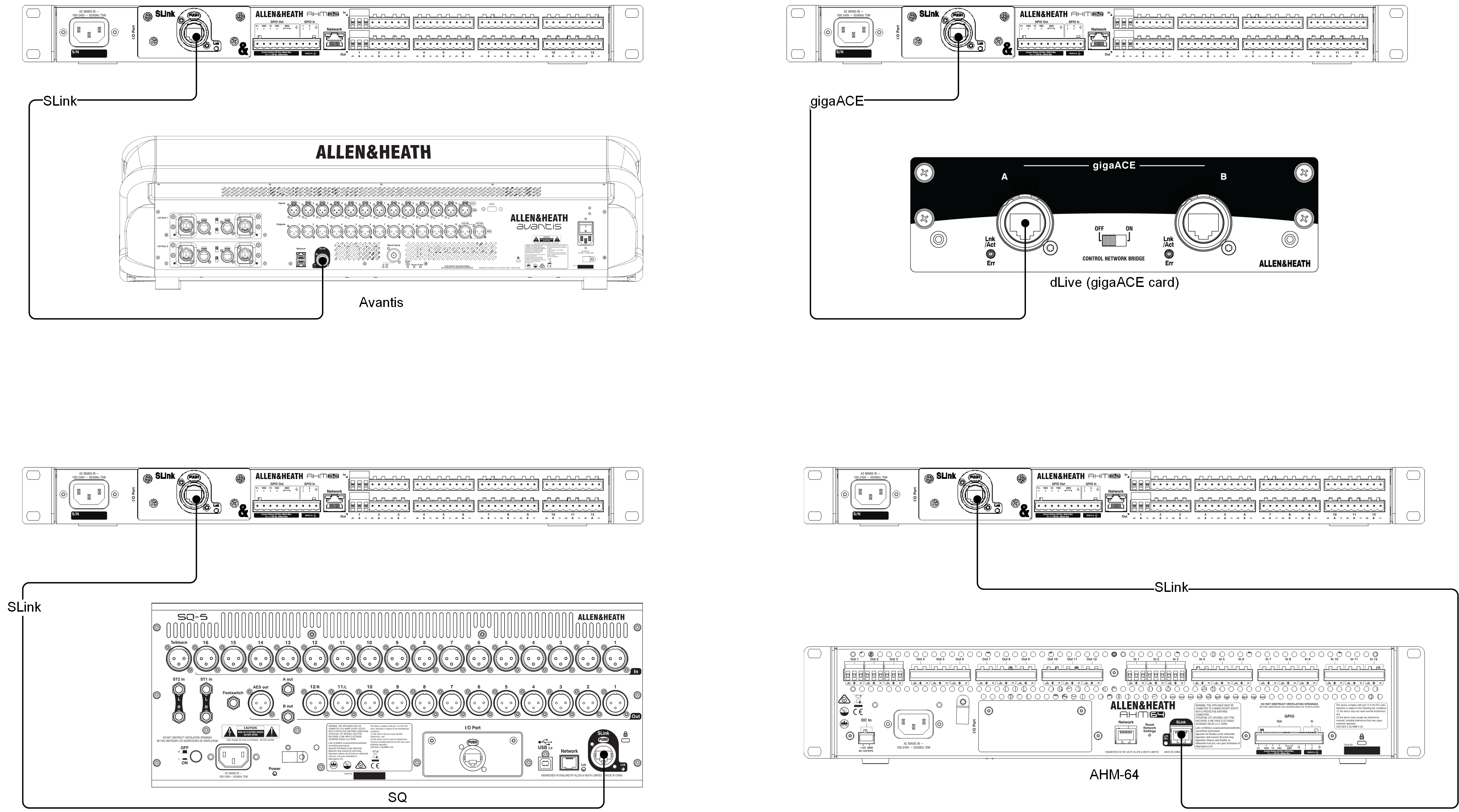

Andere SLink Verbindungen

Die SLink Karte kann direkt mit einem anderen AHM Prozessor, einem SLink-fähigen Allen & Heath Mischpult wie SQ oder Avantis oder einem dLive System mit einer gigaACE Karte verbunden werden. Diese Verbindung ermöglicht 128x128 Audiokanäle.

ⓘ Stellen Sie die Audio-Synchronisationsoptionen so ein, dass ein Gerät der Clock-Leader (auf ‘Intern’ gesetzt) ist und das andere Gerät Clock-Follower (Synchronisation über SLink oder I/O Port je nach Bedarf).

ⓘ Der SLink Port tunnelt keine Steuerungsnetzwerkdaten. Verwenden Sie den Netzwerk-Port, um mehrere AHM Prozessoren oder andere Allen & Heath Mischpulte für Steuerungszwecke zu verbinden, zum Beispiel für Embedded Scene Abrufe oder System Manager Betrieb.

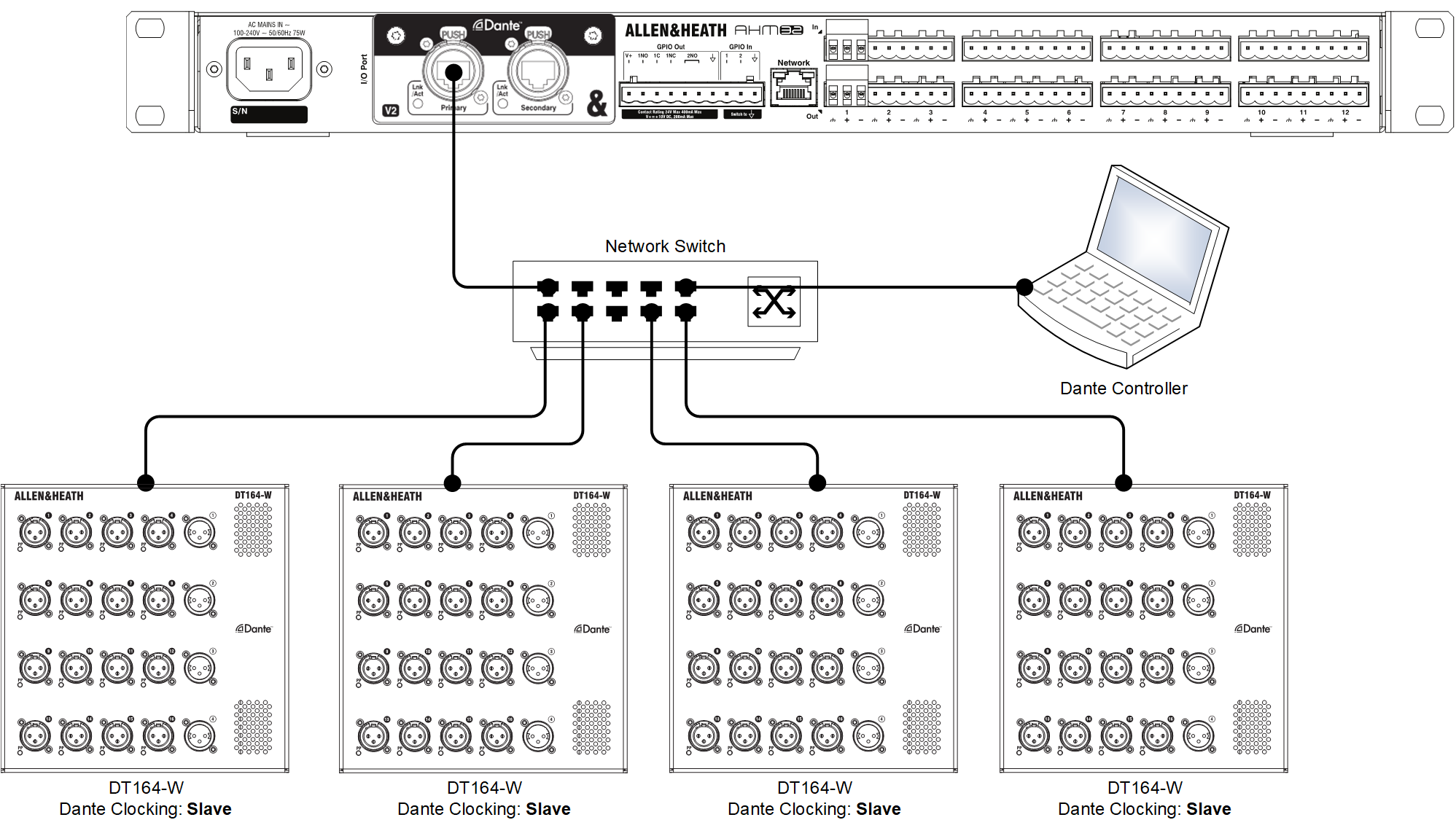

Dante Expander mit Dante Karte

Die Steuerung der DT168 oder DT164-W Expander erfordert eine M-SQ-DANT32 oder M-SQ-DANT64 (SQ Dante V2) Karte im I/O Port.

Verwenden Sie Dante Controller, um Signale zwischen Dante Geräten zu patchen. Wenn eine gültige DT168 oder DT164-W Buchse auf den AHM Prozessor geroutet und auf einen Eingangskanal gepatcht wird, zeigt System Manager Vorverstärker-Gain, +48V und Pad-Steuerungen für die Buchse an.

DT Expander sollten immer Clock-Follower im Dante Netzwerk sein, wobei der AHM-64 Prozessor typischerweise auf ‘Preferred Leader’ und ‘Enable Sync to External’ eingestellt ist.

ⓘ Weitere Informationen finden Sie im DT Expander Erste Schritte Leitfaden unter www.allen-heath.com.

Anschlüsse - Steuerung

Ein Computer, WLAN-Router oder Switch kann an den Netzwerk-Port angeschlossen werden, um mit dem AHM System Manager, IP-Fernbedienungen, Custom Control App oder TCP-Steuerung zu arbeiten.

Für alle Verbindungen verwenden Sie CAT5e (oder höherwertige) Kabel bis zu 100m Länge.

ⓘ Siehe www.allen-heath.com für Kabelanforderungen, Empfehlungen und eine Liste verfügbarer CAT-Kabel zum Bestellen.

AHM Prozessoren kommunizieren über TCP/IP. Alle Geräte im Netzwerk müssen kompatible IP-Adressen haben. Werkseinstellungen für AHM-16 und AHM-32 sind:

IP-Adresse 192.168.1.91

Subnetzmaske 255.255.255.0

Gateway 192.168.1.254

ⓘ AHM Prozessoren unterstützen bis zu 100 TCP-Verbindungen. Diese umfassen alle IP-Controller, GPIO-Schnittstellen, System Manager oder Custom Control Instanzen. Weitere Informationen finden Sie in der Allen & Heath Online-Wissensdatenbank.

Software und Apps

Für direkte, kabelgebundene Laptop-Verbindung mit System Manager oder dem Custom Control Editor, stellen Sie den Laptop auf eine statische, kompatible IP-Adresse ein, zum Beispiel 192.168.1.10.

Für LAN- oder WLAN-Verbindungen, einschließlich Custom Control Apps, stellen Sie den Router / Access Point auf eine kompatible IP-Adresse ein, zum Beispiel 192.168.1.254, und seinen DHCP-Bereich auf eine kompatible Adressspanne, z.B. 192.168.1.100 bis 192.168.1.200. Stellen Sie jeden Laptop, Tablet oder Mobilgerät auf DHCP / „IP-Adresse automatisch beziehen“ ein.

IP Controller

AHM Prozessoren sind kompatibel mit den unten aufgeführten Fernbedienungen und GPIO-Schnittstellen. Alle hier aufgeführten Geräte können bei Bedarf auf DHCP eingestellt werden.

Die Funktion der IP-Controller und GPIO wird über den AHM System Manager konfiguriert.

Beim Anschluss oder Einschalten prüft der AHM Prozessor die Firmware-Version der IP-Controller und GPIO und aktualisiert oder downgradiert das Gerät, um mit der Firmware der Haupteinheit übereinzustimmen.

Verbindung über WAN

Für die Verbindung von System Manager oder Custom Control über ein WAN sollten der TCP-Port 51321 und der UDP-Port 51324 vom NAT an die IP-Adresse des AHM Prozessors weitergeleitet werden.

ⓘ Wir empfehlen dringend die Nutzung eines sicheren VPN für den Zugriff auf das lokale Netzwerk. Bei direkter Verbindung über das Internet verwenden Sie eine hochwertige Firewall und NAT, um Ports bei Nichtgebrauch zu blockieren.

TCP-Protokoll

Ein TCP-Protokoll zur Steuerung und Abfrage von AHM Parametern ist verfügbar und dokumentiert unter www.allen-heath.com. Clients sollten so konfiguriert werden, dass sie den TCP-Port 51325 (unverschlüsselt) oder den TLS/TCP-Port 51327 verwenden, abhängig von den External Control Sicherheitsoptionen, die mit AHM System Manager eingestellt sind.

ⓘ Prüfen Sie www.allen-heath.com auf Treiber oder Projektvorlagen für führende Steuerungssysteme wie Crestron oder AMX.
